MANUALE UTENTE ING 61TBK INDESIT

Scaricare il manuale d'uso completo da http://docs.
indesit.eu oppure Telefonare al numero riportato sul libretto di garanzia.

Queste istruzioni sono valide se sull'apparecchio è riportato il symbolo del paese. Se il symbolo del paese non è presente sull'apparecchio occorrefare riferimento alle istruzioni tecniche, che contengono le istruzioni necessarie per la modifica dell'apparecchio secondo le condizioni d'uso del paese.
ATTENZIONE: I'uso di apparecchi di cottura a gas causa la produzione di calore, umidità e prodotti di combustione nel locale di installmente. La cucina deve essere ben ventilata, soprattutto durante l'uso dell'apparecchio: tenere aperti i canali di ventilazione naturali o installare un dispositivo di ventilazione meccanica (una cappa di estrazione meccanica). Un uso intensivo e prolongato dell'apparecchio può richiedere una ventilazione supplementare o più efficace, ad esempio l'apertura di una finestra o, se possibile, l'attivazione a una maggiore velocità di un dispositivo di ventilazione meccanica.
La mancata osservanza delle informazioni continue in quello manuale cui causare rischi di incendio o esplosione, con seguenti danni materiali o lesioni personali.
Prima di utilizzare l'apparecchio, leggere le seguenti norme di sicurezza. Conservarle per eventuali consulazioni successive.
Questo manuale e l'apparecchio sono corredati da importanti avventenze di sicurezza, da leggere e rispectare sempre. Il fabbricante declina qualiasi responsabilità che derivi alla mancata osservanza delle presenti istruzioni di sicurezza, da usi impropri dell'apparecchio o da errate impostazioni dei comandi.
A VERTENZA: Se la superficie del piano cottura è incrinata, non utilizzato l'apparecchio per evitare il rischio di folgorazione.
AVVERTENZA: Pericolodi incendio: non appoggiare oggetti sulle superfici di cottura.
ATTENZIONE: Il processo di cottura deve essere sorvegliato. I processi di cottura brevi richiedono una supervisione continua.
AWERTENZA: La cottura non sorvegliata su un piano di cottura con grasso e olio più essere pericolosa e generate incendi. Non tentare MAI di spegnere le fiamme con acqua. Al contrario, spegnere l'apparecchio e soffocare le fiamme, ad esempio con un coperchio o una coperta antincendio.
Non utilizzato il piano di cottura come superficie di lavoro o appoggio. Non avvincare all'apparecchio stoffe o altri materiali inframmabili fino a che tutti i componenti non si siano completamente raffreddati per evitare il rischio di incendi.
Tenere l'apparecchio fuori alla portata dei bambini di età inferiore a 3 anni. Senza la sorveglianza costante

di un adulto, tenere l'apparecchio fuori alla portata dei bambini di età inferiore a 8 anni. I bambini di età superioreagli 8 anni,le persone con ridotte capacità fisiche,sensoriali o mentali e le persone che non abbiano esperienza o conoscenza dell'apparecchio potranno utilizzato solo sotto sorvegianza,o quando siano state struite sull'utilizzo sicuro dell'apparecchio e siano consapevoli dei rischi del suo utilizzo.Vietare ai bambini di giocare con l'apparecchio.La pulizia e la manutenzione ordinaria non devono essere effettuate da bambinienza la supervisione di un adulto.

ATTENZIONE: in caso di rottura del vetro del piano di cottura: specnere immediatamente tutti brucatori e le resistenze elettriche e scollegare l'apparecchio dall'alimentazione, non toccare la superficie dell'apparecchio; non utilizzato l'apparecchio.

Il coperchio di vetro più rompersi se viene riscaldato. Prima di chiudere il coperchio, spegnere tutti i brucatori e le piastre elettriche. Non chiudere il coperchio se i brucatori sono accesi.

AVERTENZA: L'apparecchio e i loro componenti accessibili possono diventare molto caldi durante l'uso. Fare attenzione a non toccare gli elementi riscaldanti. Tenere lontani i bambini di età inferioreagli 8 anni, a meno che non siano costamente sorvegliati.

USO CONSENTITO

ATTENZIONE: l'apparecchio non è destinato ad essere什么意思 in funzione mediante un dispositivo di commutazione esterno, ad esempio un temporizzatore, oattraverso unsystema di comando a distanza separato.

L'apparecchio è destinato all'uso domestico e ad applicazioni analoghe, quali: aree di cucina per il personale di negozi, uffici e altri contesti lavorativi; agriturismo; camere di hotel, motel, bed & breakfast e altri ambienti residenziali.

Non sono consentiti altri usi (ad esempio, il riscaldamento di locali).

Questo apparecchio non è destinato all'uso professionale. Non utilizzato l'apparecchio all'aperto.

Utilizzare pentole e tegami di diametro paro o leggermente superiore al diametro dei brucitori (vedere la tabella). Evitare che le pentole, posizionate sulle griglie, fuoriscano dal perimetro del piano di cottura.

L'uso improprio delle griglie potrebbedanneggiare il piano: evitare di appoggiare le griglie capovolte o di trascinarle sul piano.

Non lasciare che la fiamma del bruciatore si estenda othere il bordo della pentola. Se la superficie del piano è in vetro, non utilizzato le bistecchiere in ghisa, le pietre di collare, le pentole e le padelle in terracotta.

Non utilizzato: dissipatori di rete metallica o di altri tipo; due bruciatori simultaneamente per la cottura con un solo recipiente (ad esempio una pesciera).

Qualora particolari condizioni del gas erogato localmente rendessero difficoltosa l'accensione del bruciatore, si consiglia di ripetere l'operazione con la manopola ruotata sulla posizione della fiamma piccola.

In caso di installmente di una cappa sul piano di cottura,fare riferimento alle relative istruzioni per la distanza corretta.

I piedini di protezione in gomma sotto le griglie potrebbero essere ingeriti dai bambini piccoli rappresentando il rischio di soffocamento. Dop o ave rimosso le griglie, controllare che tutti i piedini siano montati correttamente..

INSTALLAZIONE

Per evitare il rischio di lesioni personali, le operazioni di movimentazione e installatione dell'apparecchio devono essere eseguite da almeno due persone. Per evitare rischi di taglio, durante le operazioni di disimballaggio installazione utilizzare i guanti protettivi.
1I collegamenti di gas ed elettricità devono essere conformi alle norme locali.
L'installazione, comprehendeanche eventually raccordi per l'alimentazione idrica e i collegamenti elettrici, e gli interventi di riparazione devono essere eseguit da personale qualificato. Non riparare o sostuire qualsiasi parte dell'apparecchio se non espressamente richiesto nel manuale d'uso. Tenere i bambini a distance dal luogo dell'in installatione. Dop o aver disimballato l'apparecchio, assicurarsi che non sia stato danneggiato durante il trasporto. In caso di problemi, contattare il rivenditore o il Servizio Assistenza. A installatione completata, conservare il materiale di imballaggio (parti in plastica, polistirolo, ecc.) fuori della portata dei bambini per evitare potenziali rischi di soffocamento. Prima di procedere all'in installatione, scollegare l'apparecchio alla rete elettrica per non correire il rischio di scosse elettriche. Per evitare il rischio di incendio o di folgorazione, durante l'in installatione assicurarsi che l'apparecchio non danneggi il cavo di alimentazione. Attivare l'apparecchio solo dopo avere completato la procedura di installatione.
A VERTENZA: la modifica dell'apparecchio e del metodo di installatione sono essenziali per il suo utilizzo sicuro e corretto in agli paese.
Utilizzato regolatori di pressione idonei alla pressione del gas indicata nelle istruzioni.
Il locale deve essere provvisto di un sistema di estrazione dell'aria in grado di espellere i fumi prodotti alla combustione.
Il locale deve inoltre consentire un'adequata circolazione dell'aria, in quanto l'aria è necessaria per la normale combustione. Il flusso d'aria non deve essere inferiore a 2m^3 /h per agli kW di potenza installata.
Ilsystemadi circolazionepuo aspirare l'aria direttamente dall'esterno mediantauna tubazione con sezione interna non inferiore a 100cm^2 ;l'apertura nondevese serese soggetta ad alcun tipo di ostruzione.
Ilsystemapuo fornire laria necessaria per la combustioneanche in modo indiretto,ad esempio dalocali adiacenti provvisti ditubazioni di circolazione dell'aria del tipo sopra descrittto.Tali locali,tuttavia, non devono essere spazi comuni,camere da letto o stanze che possano presentare rischi d'incendio.
Il gas di petrolio liquido (GPL) si sosta verso terra perché è più pesante dell'aria. Per questa ragione, i locali che contengano bombole di GPL devono essere provvisti di sfiati che consentano al gas di fuoriuscire in caso di perdite. Le bombole di GPL,anche solo parzialmente piene, non devono essere installate o conservate in locali o aree di deposito situate quello piano terreno (cantine, ecc.). E consigliabile tenere nel

locale solo la bombola in uso, posizionandola in modo che non sua esposta a fonti di calore esterne (forni, camini, stufe, ecc.) che possano innalzare latemperatura della bombola或者其他 50^

Se la rotazione delle manopole dei brucatori dovesse risultare difficoltosa, contattare il Servizio Assistenza, che in caso di rubinetto difettoso provvedera a sostituirlo.

Le aperture utilizes per la ventilazione e la dispersione del calore non devono mai essere coperte.

Eseguire tutte le operazioni di taglio del mobile prima di inseire il forno, avendo cura di rimuovere trucioli o residui di segatura.
Se l'apparecchio non è installato sopra un forno, è necessario installare un pannello divisorio (non in dotazione) nel vano sottostante.

COLLEGAMENTO DEL GAS

AVERTENZA: Prima dell'installazione, controllare che le condizioni di distribuzione del locale ( tipo e pressione del gas) siano compatibili con la configurazione dell'apparecchio.
Controllare che la pressione del gas dell'impianto siain linea con i valori riportatini nella Tabella "Specifiche di brucitori e ugelli".
AVERTENZA: le condizioni di configurazione dell'apparecchio sono riportate sull'etichetta (o sulla targhetto matricola).
AVERTENZA: Anything applicable shall be used only for the purpose of the following purposes:
- Averbalization
- Averbalization
- Averbalization
- Averbalization
- Averbalization
- Averbalization
Se l'apparecchio è collegato a un impianto a gas liquido, la vite di regolazione deve essere serrata con la massima forza possibile.
IMPORTANT: se si utilizes una bombola di gas o è installato un serbatoio di gas, questi devono essere posizionati correttamente (orientamento verticale).
AVVERTENZA: Questa operazione deve essere eseguita da un technician补水.
Per l'allcamento del gas,utilizzare solo un tubo di metallo flessibile o rigido.
Collegamento con tubo rigido (rame o acciaio) Il collegamento all'impianto del gas deve essere eseguito in modo da evitare qualsiasi forma di compressione o di trazione sull'apparecchio. Sulla rampa di alimentazione dell'apparecchio si trova un raccordo a L regolabile, provvisto di una guarnizione di tenuta contro le perdite. La guarnizione deve essere riapplicata durante agli rotazione del raccordo (la guarnizione è in dotazione con l'apparecchio). Il raccordo per il tubo di mandata del gas è un attacco maschio cilindrico 1/2 filettato.
Collegamento di un tubo in acciaio inox flessibilezza saldature a un attacco filettato Il raccordo per il tubo di mandata del gas è un attacco maschio cilindrico 1/2 filettato. Questi tubi devono essere installati in modo che la loro estensione completa non superi i 2000 mm di lunghezza. Una volta eseguito il

collegamento, controllare che il tubo in metallo.
lessibile non entri a fatto con parti mobili e non sia compesso. Usare solo tubi e guarnizioni conformi alle norme nazionali vigenti.

IMPORTANTE: nel caso si utilizzi un tubo in aggi co inox, quello dovrè essere installato in modo da non entrare in contatto con parti mobili (es. cassetti). Il tubo delve passare in un'area libera da ingombri e delve essere ispezionabile su tutte la lunghezza.

L'apparecchio deve essere collegato all'impianto del gas o alla bombola del gas in conformità alle norme nazionali vigenti. Prima di procedere al collegamento, vericare che l'apparecchio sia compatibile con l'impianto di alimentazione del gas che si intende utilizzato. In caso contrario, seguire le istruzioni del paragrafo "Adattamento dell'apparecchio al tipo di gas". Dopo il collegamento all'alimentazione del gas, vericare con una soluzione di acqua saponata che non vi siano perdite. Con i bruciatori accesi, ruotare le manopole alla posizione massima 1^ alla posizione minima 2^ per vericare la stabilità della lamma.

ADATTAMENTO DELL'APPARECCHIO AL TIPO DI GAS (Questa operazione deve essere eseguita da un techniciano quali cato.)

Per adattare l'apparecchio a un tipo di gas diverso da quello per il quale è stato prodotto (indicato sull'etichetta), seguire la procedura riportata dopo i disegni di installatione.

AVVERTENZE ELETTRICHE

IMPORTANTE: Le informazioni sui consumi corrente e tensione sono riportate sulla targetta matricola.

Il cavo di alimentazione deve essere sudcientamente lungo da consentire il collegamento dell'apparecchio, una volta posizionato nell'ubicazione definitiva, alla presa di corrente. Non tirare il cavo di alimentazione.

Deve essere possibile scollegare l'apparecchio alla rete elettrica disinserendo la spina, se questa è accessible, otramite un interrottore multipolare installato a monte della presa nel rispetto dei regolamenti elettrici vigenti; inoltre, l'apparecchio deve essereesso a terra in conformità alle normedi sicurezza elettrica nazionali.

Non utilizzato cavi di prolunga, prese multiple o adattatori. Una volta terminata l'installazione, i componenti elettrici non devono più essere accessibili. Non utilizzato l'apparecchio quando si è bagnati oppure a piedi nudi. Non accendere l'apparecchio se il cavo di alimentazione o la spina sono danneggiati, se si osservano anomalie di funzionamento o se l'apparecchio è caduto o è stato danneggiato.

Se il cavo di alimentazione è danneggiato, develleessere sostituito con uno dello stesso tipo dal produttore, da un centro di assistenza autorizzato o da un techniciano quali cato per evitare situazioni di pericolo o rischi di scosse elettriche.

PULIZIA E MANUTENZIONE

AVVERTENZA: Per evitare rischi di folgorazione, prima di qualiasi intervenzione di manutenzione accertarsi che l'apparecchio sia spento e scollegato odall'alimentazione elettrica; non usare in nessun caso pulitrici a getto di vapore.

Nonutilizzare prodotti abrasivi o corrosivi, prodotti a base di cloro o pagliette.

Per evitare danni all'accensione elettrica, non utilizzarla quando i bruciatori non sono nella loro sede.

SMALTIMENTO DEL MATERIALE DI IMBALLAGGIO

Il materiale di imballaggio è riciclabile al 100% ed è contrassegnato dal simbolo del ricerlaggio.

Le varie parti dell'imballaggio devono pertanto essere smaltite responsabilmente e in stretta osservanza delle norme stabilite dalae autorita locali.

SMALTIMENTO DEGLI ELETTRODOMESTICI

Questo prodotto è fabbricato con materiale riciclabile o riutilizzabile. Smaltire il prodotto rispetto le normative locali in materia. Per ulteriori informazioni sul trattamento, il recupero e il riciclaggio degli elettrodomestici, contattare l'ulcio locale competente, il servizio di raccolta dei riluti domestici o il negazio presso il quale il prodotto è stato acquistato. Questo appearecchio è contrassegnato in conformità alla direttiva europea 2012/19/UE, Riluti di appearecchiarature elettriche ed elettroniche (RAEE) e alle norme sui riluti di appearecchiarature elettriche ed elettroniche 2013 (e successive modicihe).

Assicurandosi che quello prodotto sia smaltito in modo corretto, l'utente contribuisce a prevenir le conseguenze negative per l'ambiente e la salute.

Il significato sul prodotto o sulla documentazione di accompagnamento indica che quello apparecchio non deve essere smaltito come riluto domestico, bensi conferito presso un centro di raccolta preposto al ritiro delle apparecchiature elettriche ed elettroniche.

CONSIGLI PER IL RISPARMIO ENERGETICO

Utilizzare pentole e tegami con diametro del fondo corrispondente al diametro della zona di cottura.

Utilizzare solo pentole e padelle con fondo piatto.

diSe possiblo, tenere il coperchio sulle pentole durante la cottura. Utilizzare la pentola a pressione per ridurre il consumo di energia e il tempo di cottura.

DICHIARAZIONE DI CONFORMITA

Questo appeareccchio soddisfa i requisiti di Ecodesign del regolamento europeo 66/2014 e l'ecodesign per i prodotti connessi all'energia e le informazioni sull'energia (emendamento) (Uscita UE) Regolamenti 2019 in conformità con la norma europea EN 30-2-1.

Tipodi gas utilizzato	Tipodi bruciatore Inietto	ore Portata termica	nominale kW	Consumo nominale	Potenza termica ridotta kW	Pressione del gas mbar
						min. n	om. max.
GAS NATURALE (Metano) G20	Rapidò (R)	128 B	3,00	286 l/h	0,70	17 20	25
	Semirapido (SR)	97 A	1,65	157 l/h	0,40
	Ausiliario (AUX)	78 A	1,00	95 l/h	0,40
GAS PETROLIO LIQUIDO (Butano) G30	Rapidò (R)	85 A	3,00	218 g/h	0,70	20 28	30 35
	Semirapido (SR)	66 A	1,65	120 g/h	0,40
	Ausiliario (AUX)	50	1,00	73 g/h	0,40
GAS PETROLIO LIQUIDO (Propano) G31	Rapidò (R)	85 A	3,00	214 g/h	0,70	25 37	45
	Semirapido (SR)	66 A	1,65	118 g/h	0,40
	Ausiliario (AUX)	50	1,00	71 g/h	0,40

Tipodi gas utilizzato Con	figurazione modello4 BRUCIATORI	Potenza termica nominale(kW)	Consumo totale nominale	Aria necessaria \( (m^3) \) per la combustione di 1 \( m^3 \)di gas
G20 20 mbar 1R - 2SR - 1	AUX 7,30 695 l/h 9,52
G30 28-30 mbar	1R - 2SR - 1AUX	7,30	531 g/h	30,94
G31 37 mbar	1R - 2SR - 1AUX	7,30	521 g/h	23,80

ALIMENTAZIONE ELETTRICA:220-240V\~50-60Hz-1,1W

INSTALLAZIONE (CLASSE 3)

INFORMAZIONI TECNICHE PER L'INSTALLATORE

• Utilizzare quanti protettivi per maneggiare, preparare e installare il prodotto.
• Questo prodotto più essere incassato in un top (piano di lavoro) dello spessore di 20 ÷ 60 mm con INSTALLazione standard. Per installazione a filo 30 ÷ 68 mm.
  Se sotto il piano di cottura non è previsto un forno, inseire un pannello separatore che abbia una superficie pari almeno all'apertura nel piano di lavoro. Tale pannello deve essere posizionato a una distanza massima di 150~mm alla superficie superiore del piano di lavoro e in nessun caso inferiore a 20~mm dal fondo del piano di cottura. In caso si intenda installare un forno sotto il piano di cottura, assicurarsi che il forno sia dotato di unsystema di raffreddamento.

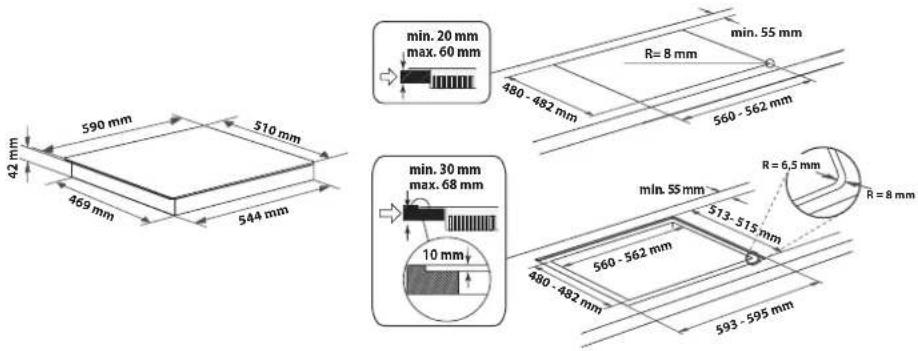

DIMENSIONI E DISTANZE DA RISPETTARE

Prima di applicare il silicone, centrare il piano di cottura nell'incasso

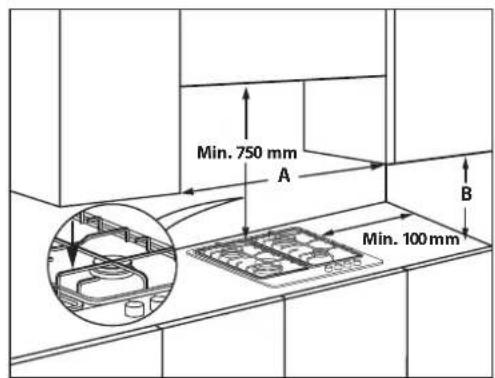

NOTA: se la distanza "A" tra i pensili è compresa tra 600 mm e 730 mm, l'altezza "B" delve essere minimo 530 mm.

Se la distanza "A" tra i pensili è maggiore della larghezza del piano di cottura, l'altezza "B" delve essere minimo 400 mm.

Qualora venga installata una cappa sopra il piano di cottura,fare riferimento alle istruzioni di montaggio della cappa per la distanza da rispetto.

MONTAGGIO

Dopo aver pulito la superficie perimetrale, aplicare al piano di cottura la guarnizione in dotazione come migliorato in figura.

Posizione il piano all'interno dell'apertura praticata secondo le dimensioni indicate nelle istruzioni.

NOTA: il cavo di alimentazione deve essere sufficientemente lungo da permetterne l'estrazione dall'alto.

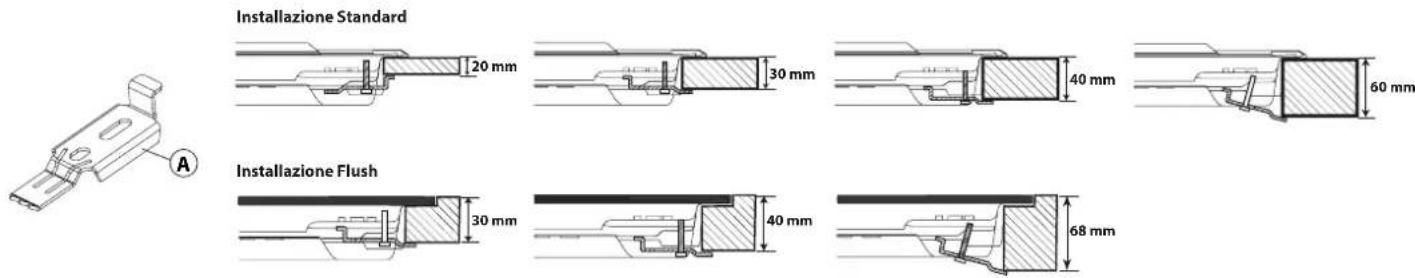

Per bloccare il piano di cottura, utilizzare le staffe (A) in dotazione. Posizionare le staffe in corrispondenza dei fori evidenziati nella freccia e fissarle con le apposite viti in modo da adattarle allo spessore del top (vedere le figure seguente).

COLLEGAMENTO GAS

• Collegare il raccordo a gomito (A)^ o (B)^ fornito insieme al tubo di alimentazione principale del piano di cottura e interporre la guarnizione (C) in dotazione, a norma EN 549.
• Utilizzare il raccordo a gomito (A) per la Francia e il raccordo a gomito (B) per tutti gli altri paesi.
• Dopo il collegamento all'alimentazione del gas, verificare con una soluzione di acqua saponata che non vi siano perdite.

Con i bruciatori accesi, ruotare le manopole alla posizione massima alla posizione minima per verificare la stabilità della fiamma.

CONNECTION ELETTRICA

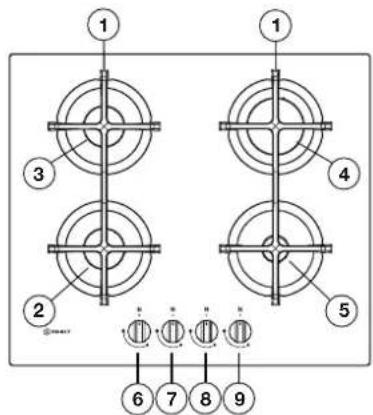

DESCRIZIONE DEL PRODOTTO

1. Griglie amovibili
2. Bruciatore semirapido
3. Bruciatore semirapido
4. Bruciatore rapido
5. Bruciatore ausiliario
6. Manopola commande bruciatore semirapido
7. Manopola commande bruciatore semirapido
8. Manopola comando bruciatore rapido
9. Manopola commande bruciatore ausiliario

Simboli

Pallino pieno

Rubinetto chiuso

Fiamma grande

Massima aperture/erogazione e accensione elettrica

Fiamma piccola

Minima aperture o ergazione ridotta

USO QUOTIDIANO

UTILIZZO DEL PIANO DI COTTURA

Non lasciare che la fiamma del bruciatore si estenda altre il bordo della pentola.

IMPORTANTE: quando è in funzione, tutte la superficie del piano di cottura potrebbe riscaldarsi.

Per accendere uno dei brucitori, ruotare la manopola corrispondente in senso antiorario fino a far coincidere l'indice con il simbolo di fiamma massima.
- Premere la manopola contro la mascherina dei comandi per accendere il bruciatore.
- Una volta acceso il bruciatore, è necessario continuare a tenere premuta la manopola per circa 5-10 secondi per consentire il corretto funzionamento del dispositorio.
- Si tratta di un dispositivo di sicurezza che interrompe la fuoriuscita di gas in caso di spegnimento occidentale della fiamma (dovuto a correnti d'aria, interruzione momentane dell'alimentazione del gas, traboccamenti di liquidi, ecc.).
- La manopola non deve essere tenuta premuta per più di 15 secondi. Se, trascorso tale tempo, il bruciatore non rimane acceso, attendere almeno un minuto prima di tentare un'ulteriore accensione.

NOTA: qualora particolari condizioni del gas erogato localmente rendessero difficoltosa l'accensione del bruciatore, si consiglia di ripetere l'operazione con la manopola ruotata sulla posizione della fiamma piccola.

Puo accadere che il bruciatore si spenga al momento del rilascio della manopola. Cio indica che il dispositivo di sicurezza non si è scaldato a sufficientia. In questo caso, ripetere le operazioni sulla descritte.

Nel caso di una estinzione occidentale delle fiamme del bruciatore, chiudere la manopola di lavoro e non tentare di accenderlo per almeno 1 minuto.

CONSIGLI PRATICI PER L'uso DEI BRUCIATORI

Questo piano di cottura è dotato di bruciatori con diametri diversi. Al fine di ottenerile massimo rendimento, è utile atteneri alle seguenti regole:

• utilizzare pentole e tegami di diametro paro leggermente superiore al diametro dei brucitori (vedere la tabella a destra);
  -utilizzare soltanto pentole etegami con fondi piatti;
• utilise la giusta quantità d'accua per la cottura dei cibi e usare il coperchio;
• evitare che le pentole, posizzionate sulle griglie, fluoriscano dal perimetro del piano di cottura;
• nel caso di recipienti con fondo convesso (WOK), utilizzare la griglia di supporto che deve essere posizionata solo sul bruciatore multicorona;
• evitare urti accidentali con pentole,griglie o altri utensili da cucina;
• non lasciare bistecchiere vuote sul fornello acceso per piu di 5 minuti.

IMPORTANTE: l'uso improprio delle griglie potrebbe danneggiare il piano; evitare di appoggiare le griglie capovolte o di trascinarle sul piano.

BRUCIATORE Ø RECIPIENTI

Rapidoda da 24 a 26 cm

Semirapidoda da 16 a 22 cm

Ausiliario da 8 a 14 cm

Nonutilizzare:

• bistecchiere in ghisa, supporti in pietra naturale, tegami o pentole in terracotta:
• dissipatori di rete metallica o di altri tipo;
• due brucatori simultaneamente per la cottura con un solo recipiente (ad esempio una pesciera).

I liquidi versati sul piano cottura caldo possono causare danni al vetro.

ADATTAMENTO AI DIVERSI TIPI DI GAS

Questa operazione deve essere eseguita da un technician qualificato.

In caso di utilizzato con un gas diverso da quello indicato sulla targhetta matricola e sull'etichetta informativa posta sulla parte superiore del piano di cottura, è necessario sostituire gli iniettori.

L'etichetta informativa va rimossa e conservata insieme al libretto istruzioni.

Utilizzare regolatori di pressione idonei alla pressione del gas indicata nelle istruzioni:

per la sostituzione degli iniettori del gas, rivolgersi al servizio assistenza o a un tecnico qualificato;
- gli iniettori non forniti in dotazione devono essere richiesti al servizio assistenza; - regolare il minimo dei rubinetti.

NOTA: se si utilizza gas di petrolio liquefatto (G30/G31), la vite di regolazione del minimo deve essere avvitata a fondo.

IMPORTANTE: se la rotazione delle manopole dei bruciatori dovesse risultare difficoltosa, contattare il Servizio di assistenza tecnica autorizzato che provvedera alla sostituzione del rubinetto, se difettioso.

IMPORTANTE: se si utilizes la bombola del gas, esta deve essere posizionata correttamente (orientamento verticale).

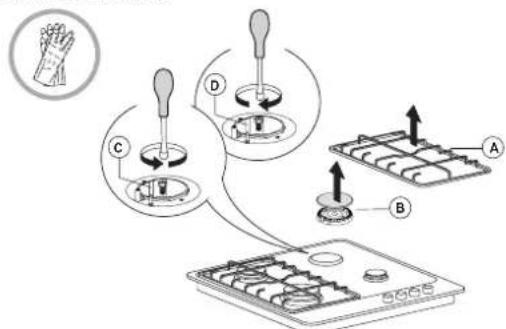

SOSTITUZIONE DEGLI INIETTORI (per il tipo vedere tabella ugelli nelle Norme di Sicurezza)

Questa operazione deve essere eseguita da un technician补水ificato.

• Rimuovere le griglie (A).
• Estrarre i bruciatori (B).
• Con una chiave a tubo della dimensione appropriata, svitare l'inietto da sostituire (C).
  Sostituirlo con l'iniettore previsto per il nuovo tipo di gas.
• Rimontare l'iniettore in (D).

Prima di installare il piano di cottura, ricordarsi di applicare la targhetta di taratura gas fornita con gli iniettori di ricambio, in modo che copra le informazioni più presenti.

REGOLAZIONDEL MINIMO DEI BRUCIATORI

A Questa operazione deve essere eseguita da un technician qualificato.

La regolazione deve essere eseguita con il rubinetto nella posizione di minimo (fiamma piccola)

Non occorre regolare l'aria primaria dei bruciatori.

Per garantire una corretta regolazione del minimo, rimuovere la manopola e procedere nel modo seguite:

• avvitare la vite per ridurre l'altezza della fiamma (-);
• allentare la vite per aumentare l'altezza della fiamma (+);

Con i bruciatori accesi, ruotare le manopole alla posizione massima alla posizione minima per verificare la stabilità della fiamma.

Terminata la regolazione, ripristinare i sigilli con ceralacca o materiale equivalente.

CURA E PULIZIA

Scollegare l'alimentazione prima di eseguire la manutenzione.

PULIZIA DEL PIANO COTTURA

Le parti smaltate e in vetro vanno lavate con acqua calda e detergente neutro.
L'acqua calcarea o detergenti aggressivi potrebbero lasciare macchie sulle superfici in acciaio inox, se rimangono a contatto troppo a lungo. Eliminare prontamente eventuali residui di cibo (acqua, sugo, caffe, ecc.) prima che si secchino.
- Pulire con acqua calda e detergente neutro, quindi asciugare con un panno morbido o una pelle di daino. In caso di sporco dificile, usare esclusivamente detergenti indicati per le superfici in acciaio inox.

NOTA: pulire le superfici in acciaio inox solo con un panno morbido o una spugna.

• Non utilizzato prodotti abrasivi o corrosivi, prodotti a base di cloro o pagliette.
  Nonutilizzare pulitricageto di vapore.
  Nonutilizzare prodotti inflammabili.
  Evitare di lasciare sul piano sostanze acide o alcaline come aceto, mostarda, sale, zucchero o succo di limone.

PULIZIA DEI COMPONENTI DEL PIANO

• Le griglie, i cappellotti e i brucitori sono rimovibili per facilitarne la pulizia.
• Lavarli a mano con acqua calda e detersivo non aggressivo avendo cura di eliminare eventuali incrostazioni e controllingo che nessuna delle aperture del bruciatore sa otturata.
• Sciacquare e asciugare.
• Le griglie in ghisa possono essere pulite in lavastoviglie. Rimuovere eventuali residui di cibo bruciato prima di riporre le griglie nel cestello più basso della lavastoviglie.
• Rimontare correttamente brucatori e cappellotti nelle rispettive sedi.
• Nel ripositionare le griglie, assicurarsi che la zona di appoggio delle pentole via allineata con il bruciatore.
• Nei modelli dotati di candeline di accensione elettrica e di termocoppie di sicurezza, occorre procedere a un'accurata pulizia della parte terminale della candelina per assicurarse il buon funzionamento. Controllare questi componenti frequentemente e, se necessario, pulirli con un panno umido. Eventuali residui di cibo secchi vanno rimossi con uno stuzzicadenti o un ago.

NOTA: per evitare danni all'accensione elettrica, non utilizzarla quando i brucitori non sono nella loro sede.

RISOLUZIONE DEI PROBLEMI

Se il piano cottura non funzione correttamente, prima di chiamare l'assistenza esaminare questa guida rapida per individuire il problema.

1. Il bruciatore non si accende o la fiamma non è uniforme

Controllare che:

• non ci siano interruzioni nella rete di alimentazione del gas ed elettrica e, in particolare, che il rubinetto del gas sia aperto;
• la bombola del gas liquido non si造血aurita;
• le aperture del bruciatore non siano ostruite;
• la parte terminale della candelina non sia sporca;
• tutte le parti che compongono il bruciatore siano posizionate correttamente;
  non ci siano correnti d'aria in prossimita del piano.

2. La fiamma non rimane accesa

Controllare che:

• la manopola sia stata premuta a fondo durante l'accensione del bruciatore per il tempo sufficiente ad attivare il disposativo di sicurezza;

• le aperture del bruciatore non siano ostruite in corrispondenza della termocoppia;

• la parte terminale del dispositivo di sicurezza non sua sporca;
• la regolazione del minimo sia corretta (vedere il paragrafo corrispondente).

3. I recipienti sono instabili

Controllare che:
- il fondo del recipiente sia perfettamente piano;
- il recipiente via centrato sul bruciatore;
- le griglie non siano state invertite o posizionate in modo errato.

Se dopo le suddette verifiche il problema persistsente, contattare il Servizio Assistenza più vicino.

SERVIZIO ASSISTENZA

Per ricevere un'assistenza più completa, registrar il prodotto su www.ingesit.com/register.

PRIMA DI CHIAMARE IL SERVIZIO ASSISTENZA:

1. Verificare se non sia possibile eliminare da soli i guasti. Vedere "RISOLUZIONE DEI PROBLEMI".
2. Spagnere e riaccendere l'apparecchio per assicurarsi che l'inconveniente sua stato eliminato.

SE DOPO I SUDDETTI CONTROLLI IL PROBLEMA PERSISTE, CONTATTARE IL SERVIZIO ASSISTENZA PIU VICINO.

Per ricevere assistenza, chiamare il numeroindicato sul libretto di garanzia o seguire le istruzioni sul site web www.indesit.com.

Quando si contatta il nostro servizio assistenza,indicare sempre:
- una breve descrizione del guasto;
- il tipo e il modello esatti del prodotto;

• il numero di serie (è il numero che si trova dopo la parola SN sulla targhetto matricola posta sotto l'apparecchio). Il numero di series è indicatoanche nella documentazione;

Mod. XXXXXX

• il proprio indirizzo completo;
• il proprio numero di Telefono.

Qualora si renda necessaria una riparazione, rivolgersi ad un centro del Servizio Assistenza (a garanzia dell'utilizzo di pezzi di ricambio originali e di una corretta riparazione).
