K3G52S.A(W) - Cucina INDESIT - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Cucina autonoma a gas ed elettrica
Marca	Indesit
Modello	K3G52S.A(W)
Colore	Bianco
Tipo di combustibile	Gas naturale o GPL (adattabile)
Tipo di forno	Elettrico
Volume del forno	54 L
Dimensioni interne del forno (L x A x P)	39 x 34 x 41 cm
Numero di fuochi del piano cottura	4
Tipi di bruciatori	1 Rapido (R), 2 Semi-rapidi (S), 1 Ausiliario (A)
Funzioni del forno	Forno statico, Convezione, Ventilato, Forno superiore, Grill, Grill ventilato
Gamma del termostato	50°C fino a max
Timer	Timer di cottura meccanico con segnalazione acustica
Caratteristiche di sicurezza	Dispositivo di sicurezza fiamma su tutti i bruciatori
Alimentazione	230 V ~ 50 Hz
Collegamento gas	Tubo flessibile in gomma o acciaio, attacco maschio gas 1/2
Piedini regolabili	Sì (4 gambe)
Pulizia	Parti rimovibili del piano cottura, interno del forno pulibile con panno, porta in vetro
Caratteristiche aggiuntive	Copertura in vetro, luce del forno, vano portaoggetti

Domande frequenti - K3G52S.A(W) INDESIT

Come installo la cucina?

L'installazione deve essere eseguita da un professionista qualificato. Assicurarsi di una corretta ventilazione dell'ambiente, collegamento elettrico (230 V con messa a terra) e collegamento gas secondo le normative locali. La cucina deve essere livellata utilizzando i piedini regolabili. Mantenere le distanze minime da pareti e mobili come specificato nel manuale.

Posso convertire la cucina per utilizzare GPL invece di gas naturale?

Sì, l'apparecchio può essere adattato per GPL. È necessario sostituire gli ugelli dei bruciatori e regolare la fiamma minima. Fare riferimento alla sezione "Adattamento a diversi tipi di gas" del manuale per istruzioni dettagliate e specifiche degli ugelli.

Come pulisco il forno e il piano cottura?

Per il piano cottura, rimuovere griglie, cappellotti e bruciatori e lavarli in acqua calda con detergente non abrasivo. Per il forno, pulire mentre è tiepido con acqua calda e detergente, evitando prodotti abrasivi. Pulire la porta in vetro con un panno morbido e detergente non abrasivo. Non utilizzare mai pulitrici a vapore.

Cosa devo fare se un bruciatore non si accende?

Assicurarsi che l'alimentazione del gas sia attiva e che il bruciatore sia asciutto. Se dotato di accensione elettronica, premere e tenere premuta la manopola mentre si gira in senso antiorario. Se la fiamma si spegne quando si rilascia, tenere premuto per 3-7 secondi per attivare il dispositivo di sicurezza fiamma. Se ancora non funziona, controllare che i fori del bruciatore non siano ostruiti e pulirli.

Come si imposta il timer di cottura?

Ruotare la manopola del TIMER DI COTTURA in senso orario quasi un giro completo, poi in senso antiorario per impostare il tempo desiderato allineato all'indicatore. Quando il tempo trascorre, un cicalino suona e il forno si spegne. Per il funzionamento manuale senza timer, ruotare la manopola sul simbolo ⏻.

Come si sostituisce la lampadina del forno?

Scollegare la cucina dall'alimentazione. Rimuovere il coperchio di vetro che copre l'attacco della lampada. Sostituire con una lampadina da 230V, 25W, attacco E14. Rimontare il coperchio e ricollegare.

Quali modalità di cottura sono disponibili e quando usarle?

Le modalità includono Forno statico (calore delicato, ideale per torte), Convezione (calore tradizionale superiore/inferiore), Ventilato (calore uniforme per più piatti), Forno superiore (gratinatura), Grill (calore diretto elevato per carni) e Grill ventilato (grigliatura uniforme). Fare riferimento alla tabella dei consigli di cottura per alimenti specifici.

Come si livella la cucina?

Avvitare i piedini regolabili nelle fessure sugli angoli della base. Girarli per alzare o abbassare ogni angolo fino a quando la cucina è a livello. Utilizzare una livella a bolla sulla superficie del piano cottura.

È sicuro usare il forno con lo sportello chiuso durante la modalità grill?

No, per la modalità GRILL, lo sportello del forno deve essere lasciato aperto per consentire una corretta circolazione dell'aria e prevenire il surriscaldamento. Tuttavia, per le modalità FORNO SUPERIORE, GRILL e GRILL VENTILATO, lo sportello deve essere chiuso. Seguire sempre le istruzioni specifiche per ogni modalità.

Cosa devo fare se i rubinetti del gas diventano rigidi o bloccati?

Non tentare di riparare da soli. Contattare un tecnico qualificato autorizzato dal produttore per sostituire i rubinetti. Si raccomanda una manutenzione regolare da parte di un professionista.

MANUALE UTENTE K3G52S.A(W) INDESIT

Posizionamento e livellamento

Collegamento elettrico

Collegamento gas

Adattamento a diversi tipi di gas

Dati tecnici

Tabella caratteristiche bruciatori e ugelli

Descrizione dell'apparecchio,6

Vista d'insieme

Pannello di controllo

Avvio e utilizzo, 7-10

Uso del piano cottura

Uso del forno

Uso del timer

Programmi di cottura

Tabella cottura in forno

Precauzioni e consigli, 11

Sicurezza generale

Smaltimento

Risparmiare e rispettare l'ambiente

Manutenzione e cura, 12

Escludere la corrente elettrica

Pulire l'apparecchio

Manutenzione rubinetti gas

Sostituire la lampadina di illuminazione del forno

Asistenza

! È importante conservare questo libretto per poterlo consultare in ogni momento. In caso di vendita, di cessione o di trasloco, assicurarsi che resti insieme all'apparecchio.
! Leggere attentamente le istruzioni: ci sono importanti informazioni sull'installazione, sull'uso e sulla sicurezza.
! L'installazione dell'apparecchio va effettuata secondo queste istruzioni da personale qualificato.
! Qualsiasi intervento di regolazione o manutenzione deve essere eseguito con la cucina disinserita dall'impianto elettrico.

Ventilazione dei locali

L'apparecchio può essere installato solo in locali permanentemente ventilati, secondo le norme UNI-CIG 7129 e 7131 e successivi aggiornamenti in vigore. Nel locale in cui viene installato l'apparecchio deve poter affluire tanta aria quanta ne viene richiesta dalla regolare combustione del gas (la portata di aria non deve essere inferiore a 2 m³/h per kW di potenza installata).

Le prese di immisione aria, protette da griglie, devono avere un condotto di almeno 100 cm² di sezione utile ed essere collocate in modo da non poter essere ostruite, neppure parzialmente (vedi figura A).

Tali prese devono essere maggiorate nella misura del 100% – con un minimo di 200 cm ^2 – qualora il piano di lavoro dell'apparecchio sia privo del dispositivo di sicurezza per assenza di fiamma e quando l'afflusso dell'aria avviene in maniera indiretta da locali adiacenti (vedi figura B) – purché non siano parti comuni dell'immobile, ambienti con pericolo di incendio o camere da letto – dotati di un condotto di ventilazione con l'esterno come descritto sopra.

Locale adiacente Locale da ventilare

A B

Apertura di ventilazione per l'aria comburente

Maggiorazione della fessura fra porta e pavimento

! Dopo un uso prolungato dell'apparecchio, è consigliabile aprire una finestra o aumentare la velocità di eventuali ventilatori.

Scarico dei fumi della combustione

Lo scarico dei fumi della combustione deve essere assicurato tramite una cappa collegata a un camino a tiraggio naturale di sicura efficienza, oppure mediante un elettroventilatore che entri automaticamente in funzione ogni volta che si accende l'apparecchio (vedi figure).

Scarico direttamente Scarico tramite camino o all'esterno canna fumaria ramificata

(riservata agli apparecchi di cottura)

! I gas di petrolio liquefatti, più pesanti dell'aria, ristagnano in basso, perciò i locali contenenti bidoni di GPL devono prevedere aperture verso l'esterno per l'evacuazione dal basso di eventuali fughe di gas.

I bidoni di GPL, vuoti o parzialmente pieni, non devono essere installati o depositati in locali o vani a livello più basso del suolo (cantinati, ecc.). Tenere nel locale solo il bidone in utilizzo, lontano da sorgenti di calore (forni, camini, stufe) capaci di portarlo a temperature superiori ai 50°C.

Posizionamento e livellamento

! È possibile installare l'apparecchio di fianco a mobili che non superino in altezza il piano di lavoro.
! Assicurarsi che la parete a contatto con il retro dell'apparecchio sia di materiale non infiammabile e resistente al calore (T 90°C).

Per una corretta installazione:

• porre l'apparecchio in cucina, in sala da pranzo o in un monolocale (non in bagno);
• se il piano della cucina è più alto di quello dei mobili, essi devono essere posti ad almeno 600

mm dall'apparecchio;

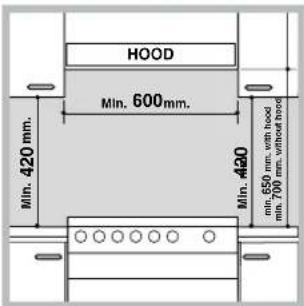

- se la cucina viene installata sotto un pensile, esso dovrà mantenere una distanza minima dal piano di 420 mm. Tale distanza deve essere di 700 mm se i pensili sono infiammabili (vedi

figura);

• non posizionare tende dietro la cucina o a meno di 200 mm dai suoi lati;
- eventuali cappe devono essere installate secondo le indicazioni del relativo libretto di istruzione.

Se è necessario livellare l'apparecchio, avvitare i piedini di regolazione forniti in dotazione nelle apposite sedi poste negli angoli alla base della cucina (vedi figura).

Le gambe* si montano a incastro sotto la base della cucina.

Collegamento elettrico

Montare sul cavo una spina normalizzata per il carico indicato nella targhetta caratteristiche posta sull'apparecchio (vedi tabella Dati tecnici). In caso di collegamento diretto alla rete è necessario interporre tra l'apparecchio e la rete un interruttore onnipolare con apertura minima fra i contatti di 3 mm, dimensionato al carico e rispondente alle norme nazionali in vigore (il filo di terra non deve essere interrotto dall'interruttore). Il cavo di alimentazione deve essere posizionato in modo tale che in nessun punto superi di 50°C la temperatura ambiente.

Prima di effettuare l'allacciamento accertarsi che:

• la presa abbia la messa a terra e sia a norma di legge;
• la presa sia in grado di sopportare il carico massimo di potenza della macchina, indicato

della targhetta caratteristiche;

• la tensione di alimentazione sia compresa nei valori nella targhetta caratteristiche;
• la presa sia compatibile con la spina dell'apparecchio. In caso contrario sostituire la presa o la spina; non usare prolunghe e multiple.

! Ad apparecchio installato, il cavo elettrico e la presa della corrente devono essere facilmente raggiungibili.

! Il cavo non deve subire piegature o compressioni.

! Il cavo deve essere controllato periodicamente e sostituito solo da tecnici autorizzati.

! L'azienda declina ogni responsabilità qualora queste norme non vengano rispettate.

Collegamento gas

Il collegamento alla rete del gas o alla bombola del gas può essere effettuato con un tubo flessibile in gomma o in acciaio, secondo le norme UNI-CIG 7129 e 7131 e successivi aggiornamenti in vigore e dopo essersi accertati che l'apparecchio sia regolato per il tipo di gas con cui sarà alimentato (vedi etichetta di taratura sul coperchio: in caso contrario vedi sotto). Nel caso di alimentazione con gas liquido da bombola, utilizzare regolatori di pressione conformi alle norme UNI EN 12864 e successivi aggiornamenti in vigore. Per facilitare l'allacciamento, l'alimentazione del gas è orientabile lateralmente*: invertire il portagomma per il collegamento con il tappo di chiusura e sostituire la guarnizione di tenuta fornita in dotazione.

! Per un sicuro funzionamento, per un adeguato uso dell'energia e per una maggiore durata dell'apparecchio, assicurarsi che la pressione di alimentazione rispetti i valori indicati nella tabella Caratteristiche bruciatori e ugelli (vedi sotto).

Allacciamento gas con tubo flessibile in gomma

Verificare che il tubo risponda alle norme UNI-CIG 7140 in vigore. Il diametro interno del tubo deve essere: 8 mm per alimentazione con gas liquido; 13 mm per alimentazione con gas metano.

Effettuato l'allacciamento assicurarsi che il tubo: • non sia in nessun punto a contatto con parti che raggiungono temperature superiori a 50°C;

• non sia soggetto ad alcuno sforzo di trazione e di torsione e non presenti pieghe o strozzature;
  • non venga a contatto con corpi taglienti, spigoli vivi, parti mobili e non sia schiacciato;
• sia facilmente ispezionabile lungo tutto il percorso per poter controllare il suo stato di conservazione;
• abbia una lunghezza inferiore a 1500 mm;
• sia ben calzato alle sue due estremità, dove va fissato con fascette di serraggio conformi alle norme UNI-CIG 7141 in vigore.

! Se una o più di queste condizioni non può essere rispettata o se la cucina viene installata secondo le condizioni della classe 2 - sottoclasse 1 (apparecchio incassato tra due mobili), bisogna ricorrere al tubo flessibile in acciaio (vedi sotto).

Allacciamento gas con tubo flessibile in acciaio inossidabile a parete continua con attacchi filettati

Verificare che il tubo sia conforme alle norme UNI-CIG 9891 e le guarnizioni di tenuta metalliche in alluminio conformi alla UNI 9001-2 o guarnizioni in gomma conformi alla UNI EN 549.

Per mettere in opera il tubo eliminare il portagomma presente sull'apparecchio (il raccordo di entrata del gas all'apparecchio è filettato 1/2 gas maschio cilindrico).

! Effettuare l'allacciamento in modo che la lunghezza della tubatura non superi i 2 metri di estensione massima, e assicurarsi che il tubo non venga a contatto con parti mobili e non sia schiacciato.

Controllo tenuta

A installazione ultimata, controllare la perfetta tenuta di tutti i raccordi utilizzando una soluzione saponosa e mai una fiamma.

Adattamento a diversi tipi di gas

È possibile adattare l'apparecchio a un tipo di gas diverso da quello per il quale è predisposto (indicato sull'etichetta di taratura sul coperchio).

Adattamento del piano cottura

Sostituzione degli ugelli dei bruciatori del piano:

1. togliere le griglie e sfilare i bruciatori dalle loro sedi;
2. svitare gli ugelli, servendosi di una chiave a tubo da 7 mm (vedi figura), e sostituirli con quelli adatti al nuovo tipo di gas (vedi tabella
   Caratteristiche bruciatori e

ugelli);

1. rimettere in posizione tutti i componenti seguendo le operazioni inverse rispetto alla sequenza di cui sopra.

Regolazione del minimo dei bruciatori del piano:

1. portare il rubinetto sulla posizione di minimo;
2. togliere la manopola e agire sulla vite di regolazione posta all'interno o di fianco all'astina del rubinetto fino a ottenere una piccola fiamma regolare.

! Nel caso dei gas liquidi, la vite di regolazione dovrà essere avvitata a fondo;

1. verificare che, ruotando rapidamente il rubinetto dalla posizione di massimo a quella di minimo, non si abbiano spegnimenti del bruciatore.

! I bruciatori del piano non necessitano di regolazione dell'aria primaria.
! Dopo la regolazione con un gas diverso da quello di collaudo, sostituire la vecchia etichetta di taratura con quella corrispondente al nuovo gas, reperibile presso i Centri Assistenza Tecnica Autorizzata.
! Qualora la pressione del gas sia diversa (o variabile) da quella prevista, è necessario installare sulla tubazione d'ingresso un regolatore di pressione, secondo le norme EN 88-1 e EN88-2 in vigore per i "regolatori per gas canalizzati"

Tabella caratteristiche bruciatori e ugelli Tabella 1 Gas Liquido Gas Naturale

Bruciatore Dia metro (mm)	Potenza termica kW (p.c.s.*)		By-Pass 1/100 (mm) *** **	ugello 1/100 (mm)	portata* g/h		ugello 1/100	portata* l/h
	Nomin.	Ridot. (mm)
Rapido (Grande)(R)	100	3.00	0.7	41	87	218	214	128
Semi Rapido (Medio)(S)	75	1.90	0.4	30	70	138	136	104
Ausiliario (Piccolo)(A)	51	1.00	0.4	30	52	73	71	76
Pressioni di alimentazione	Nominale (mbar)Minima (mbar)Massima (mbar)					28-302035	372545	201725

* At 15°C and 1013 mbar-dry gas
** Propano P.C.S. = 50,37 MJ/Kg
*** Butano P.C.S. = 49,47 MJ/Kg
Naturale P.C.S. = 37,78 MJ/m

K3G52 S. A/I

TARGHETTA CARATTERISTICHE
Dimensioni Forno HxLxP	41x39x34
Volume	It. 54
Dimensioni utili del cassetto scaldavivande	larghezza cm 42profondità cm 44altezza cm 23
Bruciatori	adattabili a tutti i tipi di gas indicati nella targhetta caratteristiche situata all'interno della ribaltina oppure, una volta aperto il cassetto scaldavivande, sulla parete interna sinistra.
Tensione e frequenza d'alimentazione	vedi targhetta caratteristiche
ENERGY LABEL	Direttiva 2002/40/CE sull'etichetta dei forni elettrici.Norma EN 50304Consumo energia convezione Naturale – funzione di riscaldamento: ____ Tradizionale;Consumo energia dichiarazione Classe convezione Forzata - funzione di riscaldamento: [IMAGE] Pasticceria.
	Questa apparecchiatura è conforme alle seguenti Direttive Comunitarie: 2006/95/EC del 12/12/06(Bassa Tensione) e successive modificazioni - 2004/108/EC del 15/12/04 (Compatibilità Elettromagnetica)2009/142/EC del 30/11/09 (Gas) e successive modificazioni - 93/68/EEC del 22/07/93 e successive modificazioni.2002/96/EC

Descrizione dell'apparecchio

IT

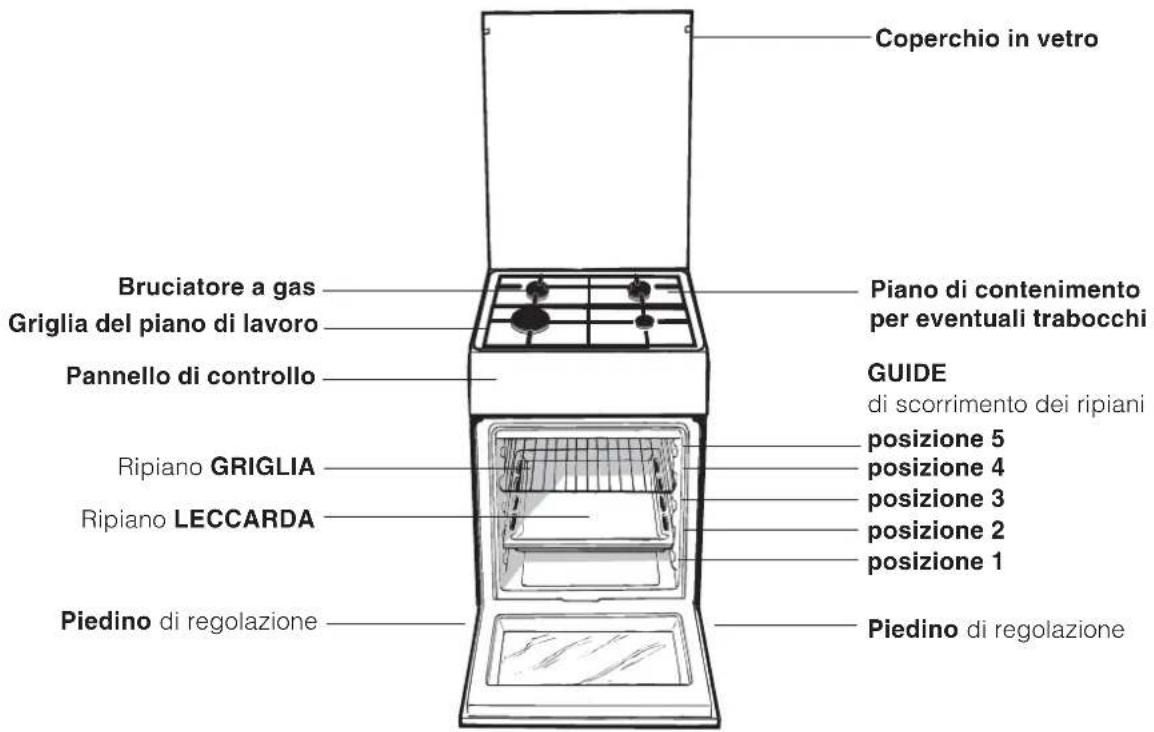

Vista d'insieme

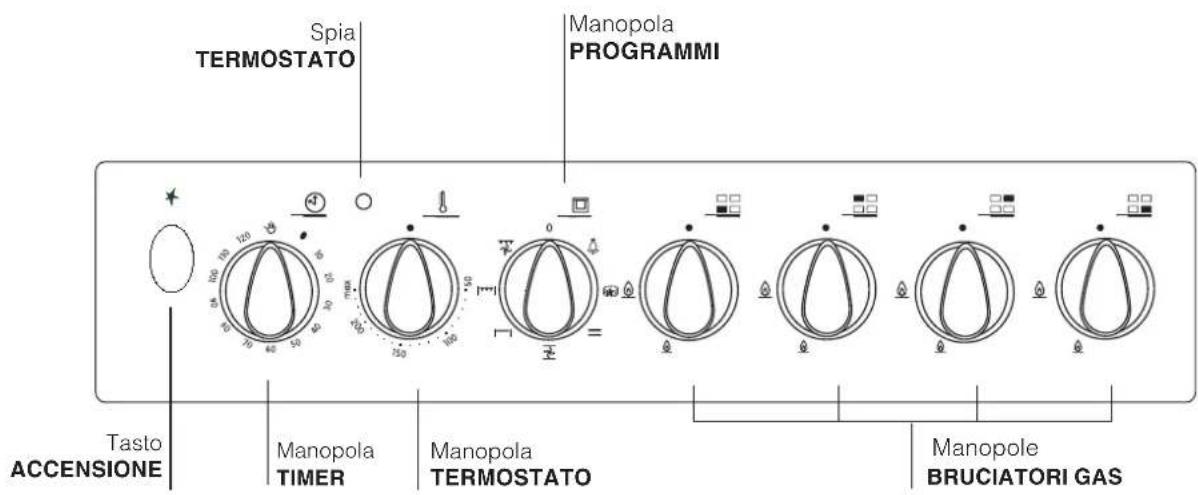

Pannello di controllo

Uso del piano cottura

Accensione dei bruciatori

In corrispondenza di ogni manopola BRUCIATORE è indicato con un cerchietto pieno il bruciatore associato.

Per accendere un bruciatore del piano cottura:

1. avvicinare al bruciatore una fiamma o un accendigas;
2. premere e contemporaneamente ruotare in senso antiorario la manopola BRUCIATORE sul simbolo di fiamma massima ♠.
3. regolare la potenza della fiamma desiderata, ruotando in senso antiorario la manopola BRUCIATORE: sul minimo ♦, sul massimo ⬆ o su una posizione intermedia.

Se l'apparecchio è dotato di accensione elettronica* (vedi figura) (D) è sufficiente premere e contemporaneamente ruotare in senso antiorario la manopola BRUCIATORE sul

simbolo di fiamma massima, fino ad accensione avvenuta. Può accadere che il bruciatore si spenga al momento del rilascio della manopola. In questo caso, ripetere l'operazione tenendo premuta la manopola più a lungo.

Se l'apparecchio è dotato di dispositivo di sicurezza per assenza di fiamma (X), tenere premuta la manopola BRUCIATORE circa 3-7 secondi per mantenere accesa la fiamma e per attivare il dispositivo.

! In caso di estinzione accidentale delle fiamme, spegnere il bruciatore e aspettare almeno 1 minuto prima di ritentare l'accensione.

Se l'apparecchio è dotato di dispositivo di sicurezza* per assenza di fiamma, tenere premuta la manopola BRUCIATORE circa 2-3 secondi per mantenere accesa la fiamma e per attivare il dispositivo.

Per spegnere il bruciatore ruotare la manopola fino all'arresto •.

Consigli pratici per l'uso dei bruciatori

Per un miglior rendimento dei bruciatori e un consumo minimo di gas occorre usare recipienti a fondo piatto, provvisti di coperchio e proporzionati al bruciatore:

Bruciatore	Diametro Recipienti (cm)
Rapido (R)	24 - 26
Semi Rapido (S)	16 - 20
Ausiliario (A)	10 - 14

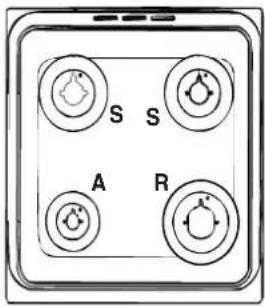

Per identificare il tipo di bruciatore fate riferimento ai disegni presenti nel paragrafo "Caratteristiche dei bruciatori ed ugelli".

Uso del forno

! Alla prima accensione fare funzionare il forno a vuoto per almeno un'ora con il termostato al massimo e a porta chiusa. Poi spegnere, aprire la porta del forno e aerare il locale. L'odore che si avverte è dovuto all'evaporazione delle sostanze usate per proteggere il forno.
! Non appoggiare mai oggetti sul fondo del forno perché si rischiano danni allo smalto.
! Evitare che le pentole fuoriescano dai bordi del piano durante l'uso.

Avviare il forno

1. Selezionare il programma di cottura desiderato ruotando la manopola PROGRAMMI.
2. Scegliere la temperatura ruotando la manopola TERMOSTATO. Una lista con le cotture e le relative temperature consigliate è consultabile nella Tabella cottura (vedi Programmi).
3. La spia TERMOSTATO accesa indica la fase di riscaldamento fino alla temperatura impostata.
4. Durante la cottura è sempre possibile:
5. modificare il programma di cottura agendo sulla manopola PROGRAMMI;
6. modificare la temperatura agendo sulla manopola TERMOSTATO;
7. interrompere la cottura riportando la manopola PROGRAMMI in posizione "0".

! Porre sempre i recipienti di cottura sulla griglia in dotazione.

ATTENZIONE! Il coperchio in vetro può frantumarsi se viene riscaldato. Spegnere tutti i bruciatori o le eventuali piastre elettriche prima di chiuderlo.

Spia termostato

Indica la fase di riscaldamento dello stesso, il suo spegnimento segnala il raggiungimento all'interno del forno della temperatura impostata con la manopola. A questo punto l'alternativo accendersi e spegnersi di questa spia indica che il termostato sta lavorando correttamente per mantenere costante la temperatura del forno.

La luce forno

Si accende ruotando la manopola sul simbolo Illumina il forno e resta accesa quando sia messo in funzione un qualsivoglia elemento elettrico riscaldante del forno.

Utilizzare il timer

1. Occorre anzitutto caricare la suoneria, ruotando la manopola TIMER DI FINE COTTURA di un giro quasi completo in senso orario.
2. Tornando indietro in senso antiorario, impostare il tempo desiderato facendo coincidere i minuti indicati sulla manopola TIMER DI FINE COTTURA con il riferimento fisso sul pannello di controllo.
3. A tempo scaduto emette un segnale acustico e spegne il forno.
4. Quando il forno è spento il timer di fine cottura può essere usato come un normale contaminuti.

! Per utilizzare il forno in funzionamento manuale, escludendo cioè il timer di fine cottura, occorre ruotare la manopola TIMER DI FINE COTTURA fino al simbolo 🚗.

Programmi di cottura

Programma FORNO TRADIZIONALE

Si attivano i due elementi riscaldanti inferiore e superiore. Con questa cottura tradizionale è meglio utilizzare un solo ripiano: con più ripiani si ha una cattiva distribuzione della temperatura.

Programma FORNO PASTICCERIA

Si attiva l'elemento riscaldante posteriore ed entra in funzione la ventola, garantendo un calore delicato e uniforme all'interno del forno. Questo programma è indicato per la cottura dei cibi delicati (ad es. dolci che necessitano di lievitazione) e preparazioni "mignon" su tre ripiani contemporaneamente.

Programma FORNO SOPRA

Tra 50°C e MaxMax

Si accende l'elemento riscaldante superiore. Questa funzione può essere utilizzata per ritocchi di cottura.

Programma "IL VENTILATO"

- Posizione manopola: a scelta fra 50°C e MaxMax Nel forno ventilato, a circolazione forzata d'aria calda, il calore ruota attorno al cibo mosso continuamente da una turbina posta sul fondo del forno. E' l'aria che cuoce e rosola così il cibo in modo uniforme e in tutti i punti. E dato che nel forno ventilato il calore è costante ed uniforme in tutto il forno, potete cuocere contemporaneamente anche pietanze diverse tra loro, purchè le temperature di cottura siano simili. E' possibile utilizzare due ripiani contemporaneamente seguendo le avvertenze riportate nel paragrafo "Cottura contemporanea su più ripiani". Alcuni consigli sui cibi più indicati da cucinare nel ventilato: ottimi risultati si ottengono con i primi piatti che necessitano di gratinatura e cottura abbastanza lunga ad esempio: lasagne, maccheroni pasticciati, risotti soffiati, vol au vent etc...

Per le carni notevoli vantaggi si ottengono per la cottura degli arrosti in quanto la migliore distribuzione della temperatura consente di utilizzare temperature più basse che riducono la dispersione degli umori mantenendo così le carni più morbide e riducono notevolmente il calo di peso. Il ventilato è particolarmente apprezzato per la cottura dei pesci che possono essere cucinati con pochissima aggiunta di condimenti mantenendo così inalterato l'aspetto e il sapore. Per i contorni eccellenti risultati si ottengono nelle cotture di verdure brasile quali cavoloverza, rape rosse, carote, zucchine, melanzane, peperoni. Desserts: risultati sicuri si ottengono cuocendo torte lievitate come pan di spagna, brioches, croissants. La funzione ventilato può anche essere usata per scongelare carne bianca o rossa, pesce, pane, impostando una temperatura di 80°-100°C. Per scongelare cibi più delicati potete impostare 50°C o usare la sola circolazione di aria fredda impostando la manopola termostato a 0°C.

Programma GRILL

Posizione manopola termostato: MaxMax Si accende l'elemento riscaldante superiore centrale. La temperatura assai elevata e diretta del grill consente la immediata rosolatura superficiale dei cibi che, ostacolando la fuoriuscita dei liquidi, li mantiene più teneri internamente. La cottura al grill è particolarmente consigliata per quei piatti che necessitano di elevata temperatura superficiale: bistecche di vitello e manzo, entrecôte, filetto, hamburger etc...

Alcuni esempi di utilizzo sono riportati al paragrafo "Consigli pratici per la cottura".

Programma GRILL VENTILATO

Posizione manopola termostato: Tra 50°C e 200200 Si accende l'elemento riscaldante superiore centrale e si mette in funzione la ventola.

Unisce all'irradiazione termica unidirezionale la circolazione forzata dell'aria all'interno del forno. Ciò impedisce la bruciatura superficiale degli alimenti aumentando il potere di penetrazione del calore. Risultati eccellenti si ottengono utilizzando il grill ventilato per spiedini misti di carne e verdura, salsicce, costine di maiale, costolette di agnello, pollo alla diavola, quaglie alla salvia, filetto di maiale etc... Fra i pesci il forno gratinante è insuperabile nella cottura di tranci di cernia, di tonno, di pesce spada, seppioline ripiene etc...

! Le cotture FORNO SOPRA, GRILL e GRATIN debbono essere effettuate a porta chiusa.

! Nelle cotture FORNO SOPRA e GRILL mettere la griglia in posizione 5 e la leccarda in posizione 1 per raccogliere i residui di cottura (sughi e/o grassi). Nella cottura GRATIN mettere la griglia in posizione 2 o 3 e la leccarda in posizione 1 per raccogliere i residui di cottura.

Cottura contemporanea su più ripiani

Se è necessario usare due griglie, utilizzare il programma GRILL VENTILATO, l'unico adatto a questo tipo di cottura. È bene inoltre:

• non utilizzare le posizioni 1 e 5: sono investite direttamente dall'aria calda che potrebbe provocare bruciature sui cibi delicati.
- utilizzare per lo più le posizioni 2 e 4, mettendo sulla posizione 2 i cibi che richiedono maggior calore.
- quando si cucinano alimenti che richiedono tempi e temperature di cottura diversi, impostare una temperatura media tra le due consigliate (vedi Tabella cottura in forno) e porre gli alimenti più delicati in posizione 4. Rimuovere prima l'alimento che necessita di un tempo di cottura più breve.
- quando si cuociono pizze su più ripiani con temperatura impostata su 220°C, conviene preriscaldare il forno per 15 minuti. Generalmente la cottura in posizione 4 ha una durata maggiore: si consiglia pertanto di estrarre prima la pizza cotta sul ripiano più basso e solo dopo qualche minuto quella cotta in posizione 4.
- Disporre la leccarda in basso e la griglia in alto.

Vano inferiore

Sotto al forno è presente un vano che puo essere utilizzato per il deposito di accessori o casseruole. Per aprire lo sportello ruotarlo verso il basso (vedi figura).

! Le superfici interne del cassetto (se presente) possono diventare calde.

! Non riporre materiale infiammabile nel vano inferiore.

Tabella cottura in forno

Posizione manopola selezione	Cibo da cucinare	Peso (Kg)	Posizione di cottura ripiani dal basso	Tempo di pre-riscaldamento (minuti)	Posizione manopola termostato	Tempo di cottura (minuti)
Pasticceria	Crostate	0.5	3	15	180	20-30
	Torta di frutta	1	2 o 3	15	180	40-45
	Plum-cake	0.7	3	15	180	40-50
	Pan di spagna	0.5	3	15	160	25-30
	Crêpes farcite (su 2 ripiani)	1.2	2 e 4	15	200	30-35
	Cake piccoli (su 2 ripiani)	0.6	2 e 4	15	190	20-25
	Salatini di sfoglia al formaggio (su 2 ripiani)	0.4	2 e 4	15	210	15-20
	Bignè (su 3 ripiani)	0.7	1 e 3 e 5	15	180	20-25
	Biscotti (su 3 ripiani)	0.7	1 e 3 e 5	15	180	20-25
	Meringhe (su 3 ripiani)	0.5	1 e 3 e 5	15	90	180
Statico	Anatra	1	3	15	200	65-75
	Arrosto di vitello o manzo	1	3	15	200	70-75
	Arrosto di maiale	1	3	15	200	70-80
	Biscotti (di frolla)	-	3	15	180	15-20
	Crostate	1	3	15	180	30-35
Ventilato	Pizza (su 2 ripiani)	1	2-4	15	220	15-20
	Lasagne	1	3	10	200	30-35
	Agnello	1	2	10	180	50-60
	Pollo arrosto + patate	1	2-4	10	180	60-75
	Sgombro	1	2	10	180	30-35
	Plum-cake	1	2	10	170	40-50
	Bignè (su 2 ripiani)	0.5	2-4	10	190	20-25
	Biscotti (su 2 ripiani)	0.5	2-4	10	180	10-15
	Pan di spagna (su 1 ripiano )	0.5	2	10	170	15-20
	Pan di spagna (su 2 ripiani)	1.0	2-4	10	170	20-25
	Torte salate	1.5	3	15	200	25-30
Forno Sopra	Ritocchi di cottura	-	3/4	15	220	-
Grill	Sogliole e seppie	1	4	5	Max	8-10
	Spiedini di calama e Spiedini di calamari e gamberi	1	4	5	Max	6-8
	Filetto di merluzzo	1	4	5	Max	10
	Verdure alla griglia	1	3/4	5	Max	10-15
	Bistecca di vitello	1	4	5	Max	15-20
	Cotolette	1	4	5	Max	15-20
	Hamburger	1	4	5	Max	7-10
	Sgombri	1	4	5	Max	15-20
	Toast	n.° 4	4	5	Max	2-3
Grill ventilato	Pollo alla griglia	1.5	3	5	200	55-60
	Seppie	1.5	3	5	200	30-35

NB: i tempi di cottura sono indicativi e possono essere modificati in base ai propri gusti personali. Nelle cotture al grill o grill ventilato, la leccarda va posta sempre al 1° ripiano a partire dal basso.

! L'apparecchio è stato progettato e costruito in conformità alle norme internazionali di sicurezza.

Queste avvertenze sono fornite per ragioni di sicurezza e devono essere lette attentamente.

Sicurezza generale

• L'apparecchio è stato concepito per un uso di tipo non professionale all'interno dell'abitazione.
• L'apparecchio non va installato all'aperto, nemmeno se lo spazio è riparato, perché è molto pericoloso lasciarlo esposto a pioggia e temporali.
• Non toccare la macchina a piedi nudi o con le mani o con i piedi bagnati o umidi.
• L'apparecchio deve essere usato per cuocere alimenti, solo da persone adulte e secondo le istruzioni riportate in questo libretto. Ogni altro uso (ad esempio: riscaldamento di ambienti) è da considerarsi improprio e quindi pericoloso. Il costruttore non può essere considerato responsabile per eventuali danni derivanti da usi impropri, erronei ed irragionevoli.

- Il libretto riguarda un apparecchio di classe 1 (isolato) o classe 2 – sottoclasse 1 (incassato tra due mobili).

- Tenere lontani i bambini.

- Evitare che il cavo di alimentazione di altri elettrodomestici entri in contatto con parti calde dell'apparecchio.

- Non ostruire le aperture di ventilazione e di smaltimento di calore.

- Utilizzare sempre guanti da forno per inserire o estrarre recipienti.

- Non utilizzare liquidi infiammabili (alcol, benzina, ecc.) in prossimità dell'apparecchio quando esso è in uso.

- Non riporre materiale infiammabile nel vano inferiore di deposito o nel forno: se l'apparecchio viene messo inavvertitamente in funzione potrebbe incendiarsi.

- Quando l'apparecchio non è utilizzato, assicurarsi sempre che le manopole siano nella posizione • e che rubinetto del gas sia chiuso.

- Non staccare la spina dalla presa della corrente tirando il cavo, bensì afferrando la spina.

- Non fare pulizia o manutenzione senza aver prima staccato la spina dalla rete elettrica.

- In caso di guasto, in nessun caso accedere ai meccanismi interni per tentare una riparazione. Contattare l'Assistenza.

- Non appoggiare oggetti pesanti sulla porta del forno aperta.

- Se la cucina viene posta su di un piedistallo, prendere adeguati accorgimenti affinchè l'apparecchio non scivoli dal piedistallo stesso.

• Non è previsto che l'apparecchio venga utilizzato da persone (bambini compresi) con ridotte capacità fisiche, sensoriali o mentali, da persone inesperte o che non abbiano familiarità con il prodotto, a meno che non vengano sorvegliate da una persona responsabile della loro sicurezza o non abbiano ricevuto istruzioni preliminari sull'uso dell'apparecchio.
• Evitare che i bambini giochino con l'apparecchio.
• Durante l'uso dell'apparecchio gli elementi riscaldanti e alcune parti della porta forno diventano molto calde. Fare attenzione a non toccarle e tenere i bambimi a distanza.
• Il coperchio vetro può frantumarsi nel caso si surriscaldi, quindi è necessario che tutti i bruciatori o le eventuali piastre elettriche risultino spente prima di chiudere il coperchio.
• Eliminare eventuali liquidi presenti sul coperchio prima di aprirlo.

Smaltimento

• Smaltimento del materiale di imballaggio: attenersi alle norme locali, così gli imballaggi potranno essere riutilizzati.
• La direttiva Europea 2002/96/CE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE), prevede che gli elettrodomestici non debbano essere smaltiti nel normale flusso dei rifiuti solidi urbani. Gli apparecchi dismessi devono essere raccolti separatamente per ottimizzare il tasso di recupero e riciclaggio dei materiali che li compongono e impedire potenziali danni per la salute e l'ambiente. Il simbolo del cestino barrato è riportato su tutti i prodotti per ricordare gli obblighi di raccolta separata.
  Si potranno consegnare gli elettrodomestici dismessi al servizio di raccolta pubblico, portarli presso le apposite aree comunali o, se previsto dalla legge nazionale in materia, renderli ai rivenditori contestualmente all'acquisto di nuovi prodotti di tipo equivalente.
  Tutti i principali produttori di elettrodomestici sono attivi nella creazione e gestione di sistemi di raccolta e smaltimento degli apparecchi dismessi.

Risparmiare e rispettare l'ambiente

• Azionando il forno negli orari che vanno dal tardo pomeriggio fino alle prime ore del mattino si collabora a ridurre il carico di assorbimento delle aziende elettriche.
• Si raccomanda di effettuare sempre le cotture al BARBECUE e GRATIN a porta chiusa: sia per ottenere migliori risultati che per un sensibile risparmio di energia (10% circa).
• Mantenere efficienti e pulite le guarnizioni, in modo che aderiscano bene alla porta e non procurino dispersioni di calore.

Escludere la corrente elettrica

Prima di ogni operazione isolare l'apparecchio dalla rete di alimentazione elettrica.

Pulire l'apparecchio

! Non utilizzare mai pulitori a vapore o ad alta pressione per la pulizia dell'apparecchio.
- Le parti esterne smaltate o inox e le guarnizioni in gomma possono essere pulite con una spugnetta imbevuta di acqua tiepida e sapone neutro. Se le macchie sono difficili da asportare usare prodotti specifici. Sciacquare abbondantemente e asciugare dopo la pulizia. Non usare polveri abrasive o sostanze corrosive.
- Le griglie, i cappellotti, le corone spartifiamma e i bruciatori del piano cottura sono estraibili per facilitare la pulizia; lavarli in acqua calda e detersivo non abrasivo, avendo cura di togliere ogni incrostazione e attendere che siano perfettamente asciutti.
- Pulire frequentemente la parte terminale dei dispositivi di sicurezza per assenza di fiamma.
- L'interno del forno va pulito preferibilmente ogni volta dopo l'uso, quando è ancora tiepido. Usare acqua calda e detersivo, risciaquare e asciugare con un panno morbido. Evitare gli abrasivi.
- Pulire il vetro della porta con spugne e prodotti non abrasivi e asciugare con un panno morbido; non usare materiali ruvidi abrasivi o raschietti metallici affiliati che possono graffiare la superficie e causare la frantumazione del vetro.
- Gli accessori possono essere lavati come normali stoviglie, anche in lavastoviglie.
! Evitare di chiudere il coperchio quando i bruciatori sono accesi o sono ancora caldi.

Controllare le guarnizioni del forno

Controllare periodicamente lo stato della guarnizione attorno alla porta del forno. In caso risulti danneggiata rivolgersi al Centro Assistenza Autorizzato più vicino. È consigliabile non usare il forno fino all'avvenuta riparazione.

Manutenzione rubinetti gas

Con il tempo può verificarsi il caso di un rubinetto che si blocchi o presenti difficoltà nella rotazione, pertanto sarà necessario provvedere alla sostituzione del rubinetto stesso.

! Questa operazione deve essere effettuata da unQuesta opera tecnico autorizzato dal costruttore.tecnico autorizzato dal cos

Sostituire la lampadina di illuminazione del forno

1. Dopo aver disinserito il forno dalla rete elettrica, togliere il coperchio in vetro del portalampada (vedi figura).
2. Svitare la lampadina e sostituirla con una analoga: tensione 230V, potenza 25 W,

attacco E 14.

1. Rimontare il coperchio e ricollegare il forno alla rete elettrica.

Estrazione del coperchio

Il coperchio della cucina può essere rimosso per facilitarne la pulizia. Per rimuovere il coperchio, è necessario aprirlo completamente e tirare verso l'alto (vedi figura)

! Non ricorrere mai a tecnici non autorizzati.

Comunicare:

• Il tipo di anomalia;
  • Il modello della macchina (Mod.)
  • Il numero di serie (S/N)

Queste ultime informazioni si trovano sulla targhetta caratteristiche posta sull'apparecchio

Assistenza attiva 7 giorni su 7

ASSISTENZA - RICAMBI - ACCESSORI 199.199.199 NUMERO UNICO

In caso di necessità d'intervento chiamare il Numero Unico Nazionale 199.199.199*.

Un operatore sarà a completa disposizione per fissare un appuntamento con il Centro Assistenza Tecnico Autorizzato più vicino al luogo da cui si chiama.

È attivo 7 giorni su 7, sabato e domenica compresi, e non lascia mai inascoltata una richiesta.

*Al costo di 14,26 centesimi di Euro al minuto(iva inclusa) dal Lun. al Ven. dalle 08:00 alle 18:30, il Sab. dalle 08:00 alle 13:00 e di 5,58 centesimi di Euro al minuto (iva inclusa) dal Lun. al Ven. dalle 18:30 alle 08:00, il Sab. dalle 13:00 alle 08:00 e i giorni festivi, per chi chiama da telefono fisso.

Per chi chiama da radiomobile le tariffe sono legate al piano tariffario dell'operatore telefonico utilizzato.

Le suddette tariffe potrebbero essere soggette a variazione da parte dell'operatore telefonico; per maggiori informazioni consultare il sito www.indesit.com.

Italiano, 1

English, 14

Български, 26

K3G52 S. A/I

Contents

Installation, 15-18
