HK 64 (IX)1 - Cuisinière INDESIT - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques	Détails
Type de produit	Cuisinière
Dimensions (L x P x H)	60 x 60 x 85 cm
Type de cuisson	Gaz
Nombre de foyers	4 foyers
Matériau de la surface	Inox
Type de four	Four à gaz
Capacité du four	60 L
Fonctions du four	Gril, cuisson traditionnelle
Système de sécurité	Dispositif de coupure de gaz
Consommation énergétique	A
Poids	40 kg
Entretien	Nettoyage de la surface inox avec un chiffon doux
Accessoires inclus	Grille, plat à four
Garantie	2 ans

FOIRE AUX QUESTIONS - HK 64 (IX)1 INDESIT

Comment allumer la cuisinière INDESIT HK 64 (IX)1 ?

Pour allumer la cuisinière, tournez le bouton de réglage de la température sur le mode désiré et appuyez sur le bouton d'allumage pour activer l'étincelle.

Pourquoi la plaque de cuisson ne chauffe pas ?

Vérifiez si la cuisinière est correctement branchée et si le disjoncteur n'a pas sauté. Assurez-vous également que le bouton de la plaque de cuisson est en position 'On'.

Comment nettoyer la surface de la cuisinière ?

Utilisez un nettoyant doux et un chiffon non abrasif. Évitez les produits contenant de l'acide ou des agents abrasifs qui peuvent endommager la finition.

Que faire si la cuisinière émet une odeur de brûlé ?

Cela peut être normal lors de la première utilisation. Si l'odeur persiste, vérifiez si des résidus alimentaires sont brûlés sur la plaque ou dans le four.

Comment régler la température du four ?

Pour régler la température, tournez le bouton de sélection de température au niveau souhaité, puis attendez que le témoin de chaleur s'éteigne pour indiquer que le four a atteint la température.

La lumière du four ne s'allume pas, que faire ?

Vérifiez l'ampoule du four pour voir si elle doit être remplacée. Si l'ampoule est en bon état, il pourrait y avoir un problème électrique nécessitant une assistance technique.

Comment utiliser la fonction de minuterie ?

Pour utiliser la minuterie, tournez le bouton de minuterie sur la durée souhaitée. La cuisinière émettra un signal sonore lorsque le temps est écoulé.

Est-ce que la cuisinière nécessite un entretien régulier ?

Oui, il est conseillé de nettoyer régulièrement la cuisinière et de vérifier les connexions électriques pour garantir un fonctionnement optimal.

Que faire si le four ne chauffe pas correctement ?

Vérifiez si le réglage de température est correct. Si le problème persiste, il pourrait être nécessaire de faire appel à un technicien pour un diagnostic.

Comment savoir si la cuisinière est en mode économie d'énergie ?

La cuisinière devrait afficher un indicateur lumineux ou un symbole sur le panneau de contrôle lorsque le mode économie d'énergie est activé.

MODE D'EMPLOI HK 64 (IX)1 INDESIT

Plans de cuisson à encastrement Installation et emploi

Conseils et recommandations

Cet appareil ne peut fonctionner que s'il est raccordé à des fours spécifiques dont vous trouverez la liste dans la pochette documents.

Cet appareil a été conçu pour une utilisation non professionnelle, à l'intérieur d'une habitation.

• Avant d'utiliser cet appareil, lisez attentivement la notice car elle contient des instructions très importantes concernant la sécurité d'installation, d'usage et d'entretien. Conservez soigneusement ce livret pour toute consultation ultérieure.
• Après avoir déballé l'appareil, vérifiez s'il est intact. En cas de doute, avant d'utiliser l'appareil, consultez une personne qualifiée.
• Les éléments de l'emballage (sachets plastique, polystyrène expansé, clous, etc..) ne doivent pas être laissés à la portée des enfants car ils pourraient être dangereux.
• L'installation doit être effectuée conformément aux instructions du fabricant par un technicien qualifié.
• Le fabricant décline toute responsabilité en cas de dommages provoqués à des personnes, à des animaux ou à des biens du fait de l'installation incorrecte de l'appareil.
• La sécurité électrique de cet appareil n'est assurée que si ce dernier est correctement raccordé à l'installation de mise à la terre, conformément aux normes sur la sécurité électrique. Il est indispensable de vérifier que cette condition fondamentale de sécurité soit bien remplie. En cas de doute, il faut s'adresser à une personne qualifiée pour un contrôle minutieux de l'installation électrique.
• Le fabricant ne peut en aucun cas être considéré responsable des dommages pouvant survenir si l'installation de mise à la terre fait défaut.
• Avant de connecter l'appareil, vérifiez si les caractéristiques techniques figurant sur la plaquette correspondent bien aux caractéristiques de l'installation électrique.
• Vérifiez si la charge électrique de l'installation et des prises de courant est apte à supporter la puissance max. de l'appareil figurant sur la plaquette. En cas de doute, adressez-vous à une personne qualifiée.
• Cet appareil doit être destiné à l'usage pour lequel il a été conçu. Toute autre utilisation (comme par exemple le chauffage d'une pièce) est impropre et, en tant que telle, dangereuse.
• Le fabricant décline toute responsabilité en cas de dommages provoqués par un usage impropre ou erroné.

- L'usage de tout appareil électrique implique le respect de certaines règles fondamentales. A savoir:

• ne jamais toucher l'appareil avec les mains mouillées ou humides,
• ne jamais utiliser l'appareil pieds nus,
• ne jamais utiliser de rallonges,
• ne jamais tirer sur le cordon d'alimentation ou l'appareil pour débrancher la fiche de la prise de courant,
• ne pas exposer l'appareil aux agents atmosphériques (pluie, soleil, etc.),
• ne pas laisser utiliser l'appareil, sans surveillance, par des enfants ou des personnes incapables de le faire.

- Avant toute opération de nettoyage ou d'entretien, déconnectez l'appareil en débranchant la fiche ou en éteignant l'interrupteur de l'installation électrique.

- En cas de fêlure sur la surface du verre, coupez immédiatement l'alimentation électrique. Pour la réparation, adressez vous exclusivement à un centre de Service Après-Vente agréé et demandez des pièces de rechange d'origine. Le non-respect de ce qui précède peut compromettre la sécurité de l'appareil.

- Si vous décidez de ne plus utiliser l'appareil, il est recommandé de le rendre inopérant en coupant le cordon d'alimentation, après l'avoir débranché de la prise de courant. Nous recommandons vivement de neutraliser les parties de l'appareil susceptibles de représenter un danger, surtout vis à vis des enfants qui pourraient s'en servir pour jouer.

- La table vitrocéramique résiste aux chocs thermiques et mécaniques. Cependant, elle peut se briser sous l'effet d'un choc provoqué par un objet pointu, tel qu'un outil par exemple. Dans ce cas, coupez immédiatement l'alimentation et contactez un centre de Service Après-Vente agréé pour la réparation.

• N'oubliez pas que la zone de chauffe reste chaude pendant au moins une demi-heure après l'avoir éteinte; veillez à ne pas poser par mégarde des récipients ou des objets sur la zone encore chaude.
• N'allumez pas les zones de chauffe si des feuilles d'aluminium ou des objets en matière plastique sont posés sur la table de cuisson.
• Ne vous approchez pas des zones de chauffe lorsqu'elles sont chaudes.
• Si vous utilisez de petits électroménagers près du plan de cuisson, veillez à ce que le cordon d'alimentation ne touche les parties chaudes.
• Faites attention à ce que les poignées des casseroles soient toujours tournées vers l'intérieur de la table de cuisson pour éviter de les heurter accidentellement.

Première utilisation : la colle utilisée pour les joints laisse des traces grassese sur le verre. Nous vous conseillons de les éliminer avant d'utiliser l'appareil, à l'aide d'un produit d'entretien non abrasif. Pendant les premières heures d'utilisation, une odeur de caoutchouc se dégage de l'appareil mais elle disparaît rapidement.

Installation et fixation

Les instructions qui suivent sont destinées à l'installateur qualifié pour l'aider à effectuer les opérations d'installation, de réglage et d'entretien technique le plus correctement possible et dans le respect des normes en vigueur.

Important : avant toute opération, débranchez la table de cuisson.

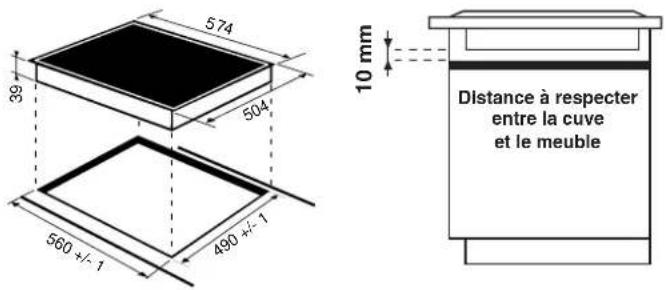

Installation

• La table de cuisson s'encastre dans le plan de travail par simple découpage.
• Le matériau du plan de travail doit résister à une température d'environ 100°C.
• La table de cuisson doit être positionnée à au moins 40 mm de distance du mur arrière et à au moins 600 mm de distance de toute autre surface verticale, pour permettre une bonne aération et pour éviter toute surchauffe des surfaces autour de l'appareil.

574 39 504 10 mm Distance à respecter entre la cuve et le meuble 560 +/- 1 490 +/- 1

CE

Cet appareil est conforme aux Directives Communautaires suivantes:

• 73/23/CEE du 19/02/73 (Basse Tension) et modifications successives;
• 89/336/CEE du 03/05/89 (Compatibilité électromagnétique) et modifications successives;
• 93/68/CEE du 22/07/93 et modifications successives.
• 2002/96/EC

La Directive Européenne 2002/96/EC sur les Déchets des Equipements Electriques et Electroniques (DEEE), exige que les appareils ménagers usagés ne soient pas jetés dans le flux normal des déchets municipaux. Les appareils usagés doivent être collectés séparément afin d'optimiser le taux de récupération et le recyclage des matériaux qui les composent et réduire l'impact sur la santé humaine et l'environnement. Le symbole de la "poubelle barrée" est apposée sur tous les produits pour rappeler les obligations de collecte séparée.

Les consommateurs devront contacter les autorités locales ou leur revendeur concernant la démarche à suivre pour l'enlèvement de leur vieil appareil.

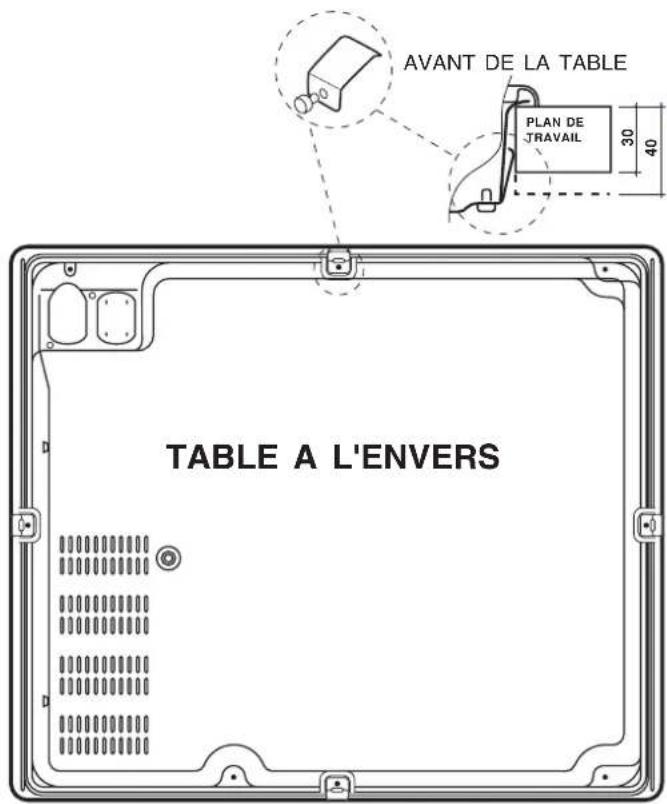

Fixation

Trés important : Il est impératif d'assurer l'encastrement de la table vitrocérame sur une surface d'appui parfaitement plane. Les déformations provoquées par une mauvaise fixation risquent d'altérer les caractéristiques du plan de cuisson ainsi que ses performances.

Les ressorts de fixation sont vissés par des vis (voir dessin).

Il est impératif de laisser ces vis accessibles.

Insérez la table de cuisson dans le trou d'encastrement en appuyant bien tout autour du cadre pour que la table adhère parfaitement au plan de cuisson.

MONTAGE DES RESSORTS DE FOND

AVANT DE LA TABLE PLAN DE TRAVAIL 30 40 TABLE A L'ENVERS

Caractéristiques techniques

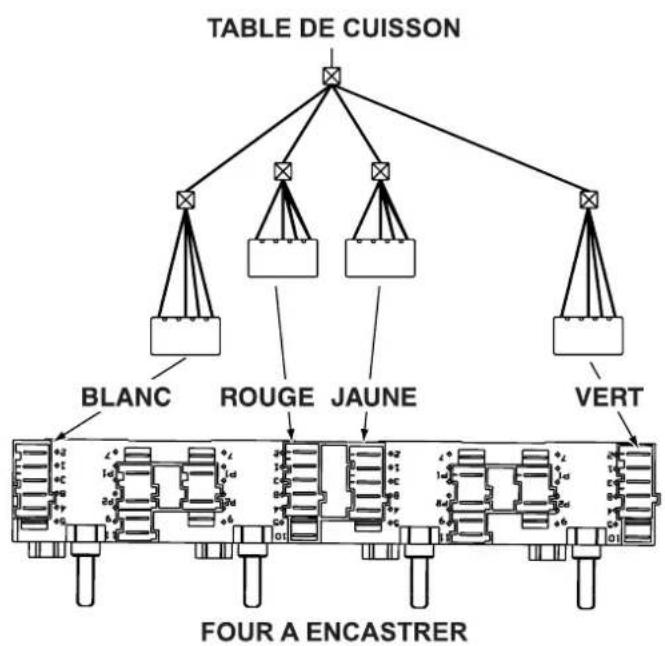

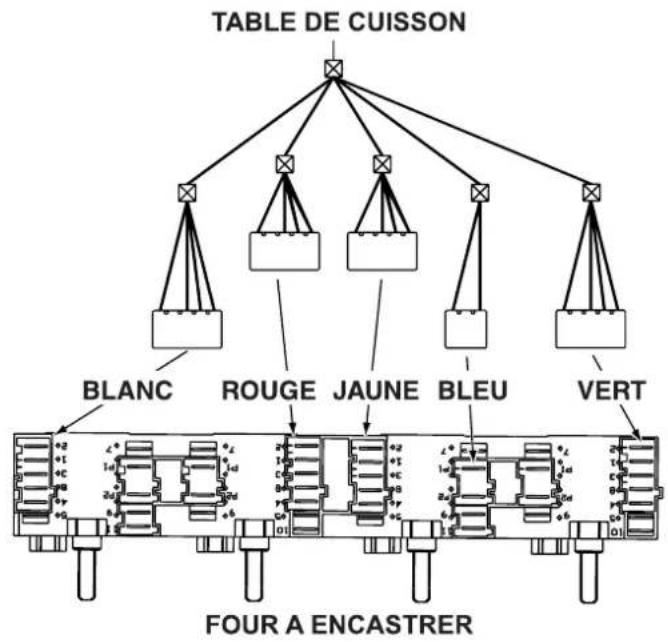

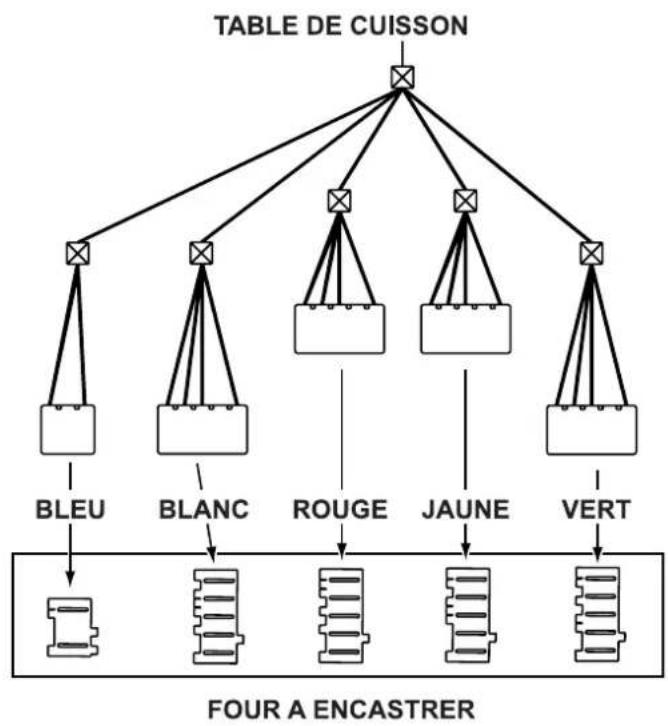

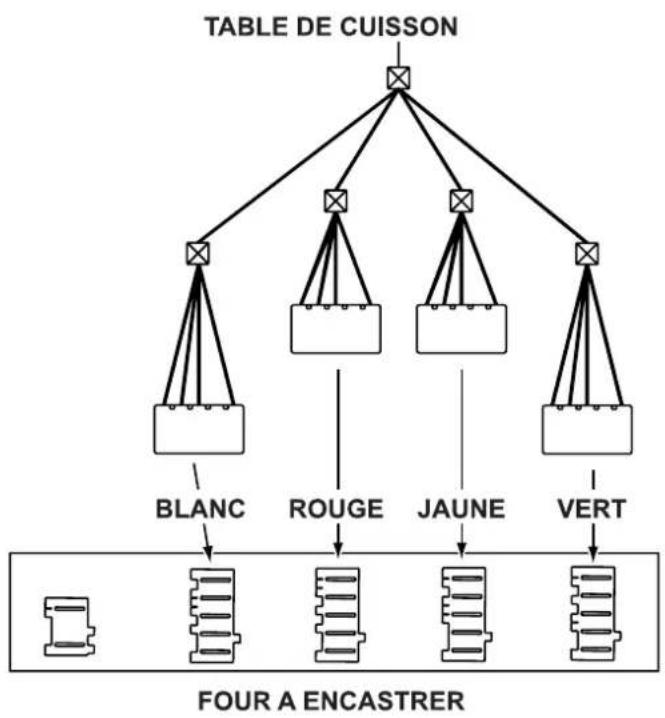

Raccordement de la table au four

Cet appareil ne peut fonctionner que s'il est raccordé à des fours spécifiques dont vous trouverez la liste dans la pochette documents.

HK 64 - HK 64 CL - HK 64/1

HK 64 R - HK 64 S - HK 64 DO - HK 64 S CL HK 64 R/1 - HK 64 R DO/1 - HK 64 R D - HK 64 R D CL

Description des foyers et utilisation

Les foyers radiants

Ce type de foyer est composé de nombreuses spires qui garantissent la bonne répartition de la chaleur sur le fond du récipient et assurent la réussite de toutes les cuissons douces: mijotage, sauce ou réchauffage.

TABLES HK 64 S - HK 64 S CL HK 64 R - HK 64 R/1 HK 64 - HK 64 CL - HK 64/1

Foyers	Puissance(en W)	Diamètre(en mm)	Puissance(en W)	Diamètre(en mm)	Puissance(en W)	Diamètre(en mm)
Arrière droit	R 1200 140	R 1200 140	R 1200	140
Avant droit	R 1700 180	R 1700 180	R 1700	180
Arrière gauche	R 2100 210	R 1700 180	R 1700	180
Avant gauche	R 1200 140	R 1200 140	R 1200	140
Puissance totale	6200		5800		5800

TABLES	HK 64 DOHK 64 R DO/1		HK 64 R DHK 64 R D CL
Foyers	Puissance(en W)	Diamètre(en mm)	Puissance(en W)	Diamètre(en mm)
Arrière droit	RO 1000/1800	140*250	R 1200	140
Avant droit	R 1400 160	R 1800 180
Arrière gauche	R 1200 140	R 1200 140
Avant gauche	RD 1000/2300	120/210	RD 1000/2200	210
Puissance totale	6900		6400

Les tableaux ci-dessous vous indiquent comment utiliser les foyers de manière optimale.

HK 64 DO - HK 64 R DO/1 - HK 64 R D - HK 64 R D CL

Puissance Type de plats

1 Beurre ou chocolat fondu

2/3 Réchauffage des liquides

4/5 Préparation des crèmes et sauces

6/7 Cuisson des pots au feu, blanquettes, entremets

8/9 Cuisson des pâtes et du riz

10/11 Saisie des viandes, poissons, omelettes

12 Fritures

HK 64 - HK 64 R - HK 64 S - HK 64 CL HK 64 S CL - HK 64/1 - HK 64R/1

Puissance Type de plats
0 éteint
1 cuisson de légumes verts, poissons
2	cuisson de pommes de terre (vapeur), soupes,pois chiche, haricots
3	cuisson de pommes de terre (vapeur), soupes,pois chiche, haricots
4 pour rôtir (moyen)
5 pour rôtir (fort)
6	pour rissolerpour porter à ébullition de gros volumes

Tant que la température des foyers est supérieure à 60°C, même après l'arrêt, les indicateurs de chaleur résiduelle restent allumés pour prévenir le risque de brûlure.

La table HK 64 n'a pas d'indicateurs de chaleur résiduelle.

Les manettes de commande

Elles sont situées sur le bandeau du four et permettent le réglage continu de la puissance de chaque zone de chauffe (de 1 à 12 ou de 1 à 6).

Réglage des foyers extensibles

Les foyers extensibles (concentrique ou ovale) sont matérialisés sur le verre par une zone de chauffe double. Pour n'utiliser que la petite zone, tournez la manette de commande de 1 à 12 selon la puissance de chauffe que vous désirez.

Pour utiliser la grande zone, amenez la manette sur la position Ⓗt réglez ensuite la puissance souhaitée.

Maintenance et entretien

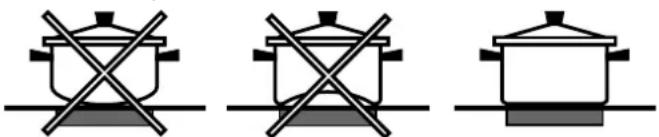

Conseils pour l'utilisation de votre appareil

Pour obtenir les meilleures performances de votre table de cuisson, il est important de suivre certaines règles fondamentales pendant la cuisson et pendant la préparation des aliments.

- Utilisez des casseroles à fond plat pour qu'elles adhèrent parfaitement à la zone de chauffe

- Utilisez toujours des casseroles dont le diamètre couvre complètement la zone de chauffe de façon à ce que toute la chaleur disponible puisse être utilisée.

• Veillez à ce que la base des casseroles soit toujours bien sèche et propre, pour garantir un bon contact et une longue durée de vie des foyers mais aussi des casseroles.
• Evitez d'utiliser les casseroles que vous utilisez sur les brûleurs à gaz. La concentration de la chaleur sur les brûleurs à gaz peut déformer le fond de la casserole, par conséquent vous n'obtiendrez jamais le résultat voulu en l'utilisateur sur la table de cuisson en vitrocéramique.
• Ne laissez jamais une zone de cuisson allumée sans casserole dessus parce que dans ce cas, le niveau maximum de chaleur est atteint très rapidement et l'on risque d'endommager les éléments chauffants.
• La table vitrocéramique résiste aux chocs mécaniques et thermiques. Cependant, elle peut se briser sous l'effet d'un choc provoqué par un objet pointu. Dans ce cas, coupez immédiatement l'alimentation et contactez un centre de Service Après-Vente agréé pour la réparation.

Gardez toujours propre votre table de cuisson. Avant de procéder à son entretien, vérifiez si les zones de chauffes sont bien éteintes et absolument froides.

Cadre en acier inox (sur certains modèles seulement)

L'acier inox peut se tâcher sous l'effet d'une eau très calcaire qui resterait longtemps au contact de ce dernier ou bien sous l'effet de détergents très agressifs (contenant du phosphore). Nous conseillons de rincer abondamment et de bien essuyer après entretien. Il est préférable d'éliminer rapidement tout débordement d'eau s'il y a lieu.

Entretien de la table de cuisson

Le verre vitrocéramique utilisé pour la partie chauffante est lisse et sans pores et résistant aux chocs thermiques ainsi qu'aux chocs mécaniques dans des conditions normales d'utilisation. Pour lui conserver toutes ses propriétés, nous vous conseillons de l'entretenir de la façon suivante:

• pour un entretien courant, il suffit de passer une éponge humide, de sécher avec un essuie-tout en papier.
• Si la table est sale, frottez avec un produit d'entretien adapté au verre vitrocéramique, rincez et essuyez.
• les salissures en relief s'enlèvent à l'aide d'un grattoir. Opérez dès que possible, ne pas attendre que l'appareil soit refroidi afin d'éviter une incrustation des salissures. L'utilisation d'une éponge en fil d'acier inoxydable - spécifique pour verre vitrocéramique - imprégnée d'eau savonneuse donne d'excellents résultats.
• Quand la table est propre, vous pouvez utiliser un produit d'entretien et de protection: celui-ci laisse un film invisible qui protège la surface lors d'éventuels débordements. Opérez de préférence quand l'appareil est tiède ou froid.
• Prenez soin de toujours bien rincer à l'eau claire et de sécher la table: les résidus des produits peuvent s'incruster lors d'une prochaine cuisson.

Recommendations

• Ne jamais utiliser des détergents abrasifs ou corrosifs, tels que les bombes aérosols pour grilloir et fours, les détacheurs et dérouilleurs, les poudres à récurer et éponges à surface abrasive: même doux, ils provoquent des rayures ineffaçables.
• Il est recommandé de tenir à l'écart du plan de cuisson tout ce qui est susceptible de fondre, tels que les objets en matières plastiques, sucre ou produits à forte teneur en sucre. En cas de débordement sur le plan de cuisson, il est nécessaire de l'enlever immédiatement (pendant que la surface est encore chaude) avec un grattoir à lame de rasoir, afin d'éviter les dégradations de la surface.
• La table ne doit servir que pour la cuisson. Ne rien poser dessus en dehors de son utilisation. Ne pas utiliser la table comme plan de dépose (couvert, casserole, chiffon...), ni comme planche à découper.
• Les emballages en aluminium, le papier d'aluminium, les récipients en matière plastique ne doivent pas être placés sur les surfaces tièdes ou chaudes.
• N'utilisez jamais de nettoyeur vapeur ou à haute pression pour le nettoyage de votre appareil.
