BEDIENUNGSANLEITUNG HK 64 (IX)1 INDESIT

Einbaukochmulden Installation un gebrauch

Ratschläge und Empfehlungen

Dieses Gerät kann nur in Verbindung mit bestimmten Backöfen betrieben werden; eine Auflistung derselben befindet sich im Beipack zur Dokumentation.

Dieses Gerät ist für den nicht professionellen Einsatz im privaten Haushalt bestimmt.

• Lesen Sie bitte vor Gebrauch des Gerätes die in diesem Handbuch enthaltenen Hinweise aufmerksam durch. Sie enthalten wichtige Angaben hinsichtlich der Sicherheit bei der Installation, dem Gebrauch und der Wartung. Bewahren Sie dieses Handbuch sorgfältig auf, damit Sie es jederzeit zu Rate ziehen können.
• Überzeugen Sie sich nach Abnahme der Verpackung, dass das Gerät auch nicht beschädigt wurde. Im Zweifelsfall raten wir, das Gerät nicht zu benutzen und sich an Fachpersonal zu wenden.
• Das Verpackungsmaterial wie Plastikbeutel, Schaumstoffe, Nägel usw. kann für Kinder gefährlich sein und muss demnach aus ihrer Reichweite gehalten werden.
• Die Installation ist von Fachpersonal und gemäß den Anweisungen des Herstellers durchzuführen.
• Eine unsachgemäße Installation kann zu Schäden an Personen, Tieren oder Gegenständen führen, für die der Hersteller nicht haftbar gemacht werden kann.
  • Die elektrische Sicherheit dieses Gerätes ist nur dann gewährleistet, wenn es sachgemäß und gemäß den geltenden Sicherheitsvorschriften an eine Erdungsanlage angeschlossen wird. Überprüfen Sie bitte, ob diese grundlegende Sicherheitsanforderung erfüllt ist; im Zweifelsfalle ist eine Kontrolle der Anlage durch Fachpersonal anzufordern.
• Der Hersteller kann für eventuelle, durch Fehlen einer Erdungsanlage verursachte Schäden nicht verantwortlich gemacht werden.
• Vor Anschluss des Gerätes kontrollieren Sie bitte, dass die auf dem Typenschild angegebenen Daten mit den Eigenschaften des Versorgungsnetzes übereinstimmen.
• Vergewissern Sie sich, dass die elektrische Leistung der Anlage und der Steckdosen der maximalen, auf dem Typenschild angegebenen Höchstleistung des Gerätes entspricht. Im Zweifelsfalle ziehen Sie bitte einen Fachmann zu Rate.
• Dieses Gerät darf nur für den Zweck, für den es geschaffen wurde, eingesetzt werden. Jede andere Verwendung (zum Beispiel zum Beheizen von Räumen) ist als unsachgemäß und gefährlich anzusehen.
• Der Hersteller haftet nicht für eventuelle, durch unsachgemäßen, falschen oder unangemessenen Gebrauch verursachte Schäden.

- Die Verwendung eines jeden Elektrogerätes setzt die Einhaltung einiger wichtiger Grundregeln voraus, insbesondere folgender:

• Berühren Sie das Gerät nicht mit feuchten Händen.
• Benutzen Sie das Gerät nicht barfuß.
• Vermeiden Sie den Einsatz von Verlängerungen.
• Ziehen Sie den Stecker nicht am Versorgungskabel oder gar an dem Gerät selbst aus der Steckdose.
• Setzen Sie das Gerät nicht der Witterung aus (Regen, Sonne usw.).
• Lassen Sie das Gerät nicht ohne Beaufsichtigung von Kindern oder unbefugten Personen benutzen.

- Vor jeder Reinigungs- und Wartungsarbeit ist das Gerät entweder durch Herausziehen des Steckers oder durch Betätigen des Hauptschalters der Hausanlage stromlos zu machen.

- Sollte das Glas Ihres Glaskeramik-Kochfeldes springen, ist das Gerät sofort vom Stromnetz trennen.

Wenden Sie sich zwecks eventueller Reparaturen ausschließlich an eine anerkannte Kundendienststelle und verlangen Sie den Einsatz von Originalersatzteilen. Die Nichtbeachtung dieser Hinweise kann die Sicherheit des Gerätes beeinträchtigen.

• Soll das Gerät nicht mehr verwendet werden, empfehlen wir, dieses durch Durchschneiden des Versorgungskabels, nach Herausziehen desselben aus der Steckdose, unbrauchbar zu machen. Ferner raten wir, jene Geräteteile zu vernichten, die vor allem für Kinder, welche das unbrauchbare Gerät zum Spielen benutzen könnten, eine Gefahr darstellen.
• Das Glaskeramikkochfeld ist sowohl gegen Temperaturschocks als auch gegen mechanische Schocks beständig. Dennoch kann es durch Stöße bzw. Aufprall von spitzen Gegenständen zerbrechen. Nehmen Sie das Gerät in diesem Falle umgehend vom Stromnetz und wenden Sie sich zwecks Reparatur des Kochfeldes an eine zuständige Kundendienststelle.
• Bitte berücksichtigen Sie, dass die Kochzonen noch für mindestens 30 Minuten nach Ausschalten heiß bleiben; achten Sie deshalb darauf, dass nichts unbeabsichtigt auf diesen heißen Flächen abgelegt bzw. abgestellt wird.
• Schalten Sie die Kochstellen nicht ein, wenn Alufolie oder Gegenstände aus Plastik auf dem Kochfeld liegen sollten.
• Stützen Sie sich nicht auf heiße Kochzonen.
• Sollten Sie kleinere Elektrogeräte in der Nähe des Kochfeldes benutzen, achten Sie bitte darauf, dass deren Kabel keine heißen Oberflächen berühren.
• Stellen Sie Stieltöpfe und Pfannen immer so auf die Kochstelle, dass ihre Griffe zur Mitte des Kochfeldes hin zeigen, so verhindern Sie ein unbeabsichtigtes Umstoßen derselben.

Erste Inbetriebnahme: Der auf die Dichtungen aufgetragene Leim könnte Fettspuren auf dem Glas hinterlassen. Wir empfehlen Ihnen, diese vor Einsatz des Gerätes mit einem herkömmlichen Reinigungsmittel (einer nicht scheuernden Poliercreme) zu entfernen. Während der ersten Betriebsstunden könnte der Geruch verbrannten Gummis wahrzunehmen sein. Dies wird sich nach kurzer Zeit geben.

Installation und Befestigung

Die nachstehend aufgeführten Anweisungen sind an den Fachinstallateur gerichtet und gelten als Leitlinien zur korrekten technischen Installation, Einstellung und Wartung gemäß den geltenden Richtlinien.

Wichtig: Vor jeder Reinigung und Pflege muss das Kochfeld vom Stromnetz getrennt werden.

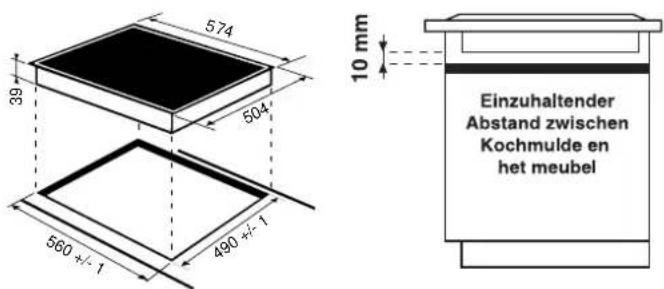

Installation

• Das Kochfeld wird auf einem Unterschrank angebracht, an dem nur in der Arbeitsplatte ein entsprechender Ausschnitt vorzunehmen ist.
• Das Material der Arbeitsplatte muss einer Temperaturbelastung von 100°C standhalten.
• Das Kochfeld muss in einem Abstand von mindestens 40 mm von der dahinter liegenden Wand und von 600 mm von einer jeden anderen vertikalen Fläche angebracht werden, um eine geeignete Belüftung zu gewährleisten und ein Überhitzen der angrenzenden Flächen zu vermeiden.

574 39 504 560 +/- 1 490 +/- 1 10 mm Einzuhaltender Abstand zwischen Kochmulde en het meubel

CE

Dieses Gerät entspricht den folgenden EG-Richtlinien:

• 73/23/EWG vom 19.02.1973 (Niederspannung) und nachfolgenden Änderungen;
• 89/336/EWG vom 03.05.1989 (elektromagnetische Verträglichkeit) und nachfolgenden Änderungen;
• 93/68/EWG vom 22.07.1993 (Niederspannung) und nachfolgenden Änderungen;
• 2002/96/EC

Gemäß der Europäischen Richtlinie 2002/96/EC über Elektro- und Elektronik-Altgeräte (WEEE) dürfen Elektrohaushalts-Altgeräte nicht über den herkömmlichen Haushaltsmüllkreislauf entsorgt werden. Altgeräte müssen separat gesammelt werden, um die Wiederverwertung und das Recycling der beinhalteten Materialien zu optimieren und die Einflüsse auf die Umwelt und die Gesundheit zu reduzieren. Das Symbol „durchgestrichene Mülltonne“ auf jedem Produkt erinnert Sie an Ihre Verpflichtung, dass Elektrohaushaltsgeräte gesondert entsorgt werden müssen.

Endverbraucher können sich an Abfallämter der Gemeinden wenden, um mehr Informationen über die korrekte Entsorgung ihrer Elektrohaushaltsgeräte zu erhalten.

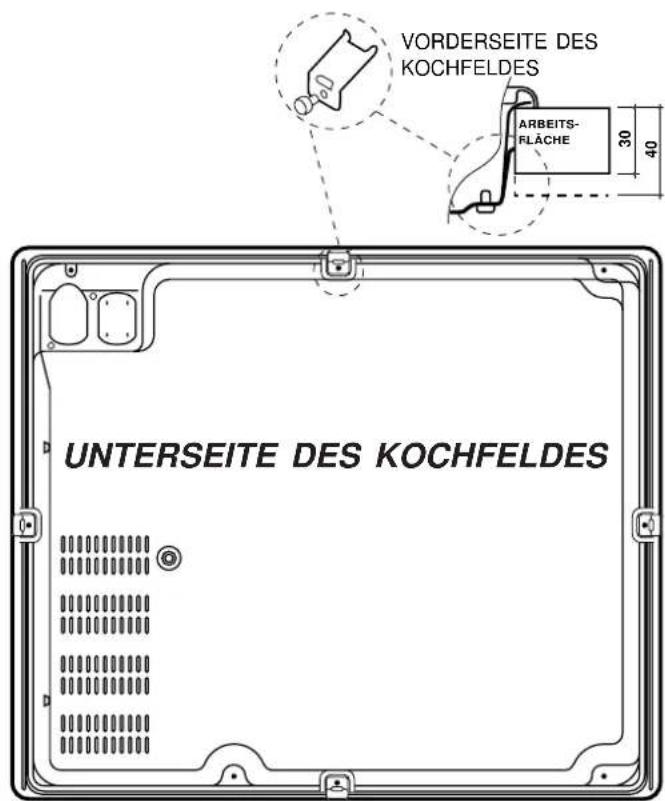

Befestigung

Sehr wichtig: Das Glaskeramik-Kochfeld muss auf einer perfekt ebenen Stütz- bzw. Auflagefläche installiert werden. Durch unsachgemäße Befestigung hervorgerufene Verformungen könnten die Eigenschaften und Leistungen des Kochfeldes beeinträchtigen.

Die Befestigungsklammern werden mittels Schrauben angebracht (siehe Schema).

Diese Schrauben müssen jederzeit zugänglich sein.

Setzen Sie das Kochfeld durch leichtes Andrücken des gesamten umlaufenden Randes in den Ausschnitt der Arbeitsplatte, damit es vorschriftsmäßig auf der gesamten Auflagefläche aufstützt.

MONTAGE DER KLAMMERN AN DER UNTERSEITE

VORDERSEITE DES KOCHFELDES ARBEITS-FLÄCHE 30 40 UNTERSEITE DES KOCHFELDES

Technische Eigenschaften

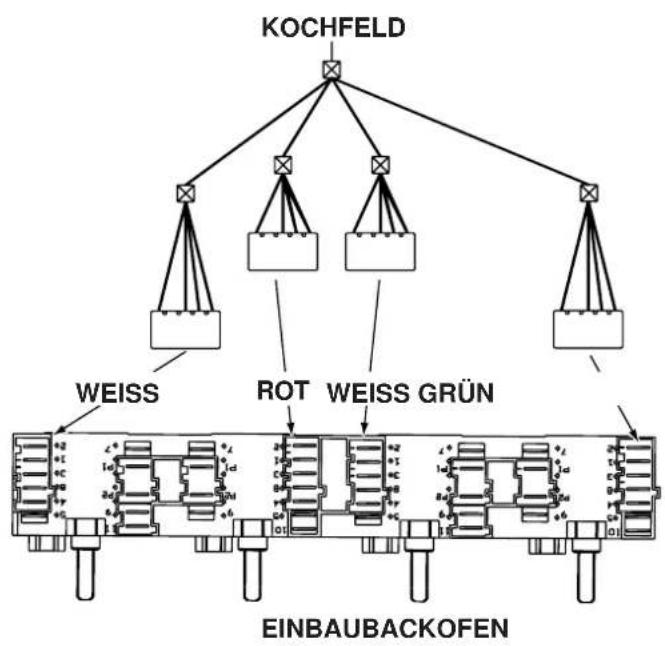

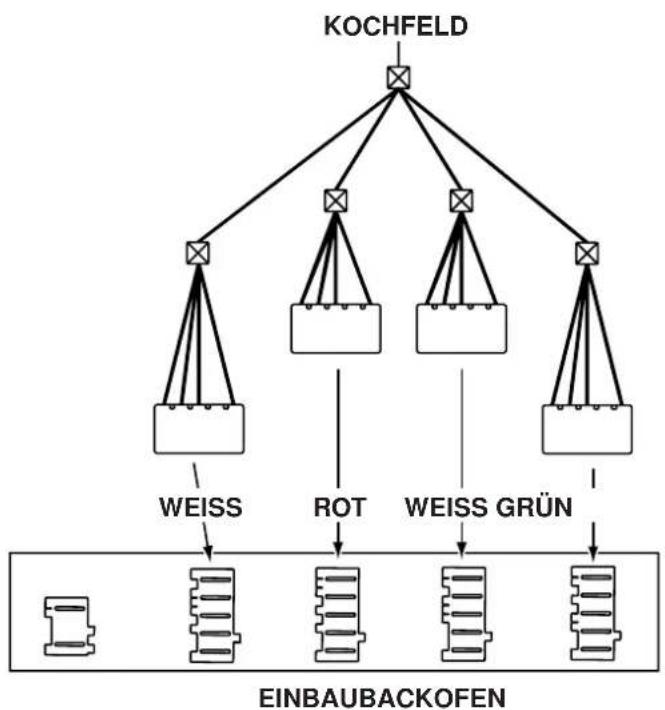

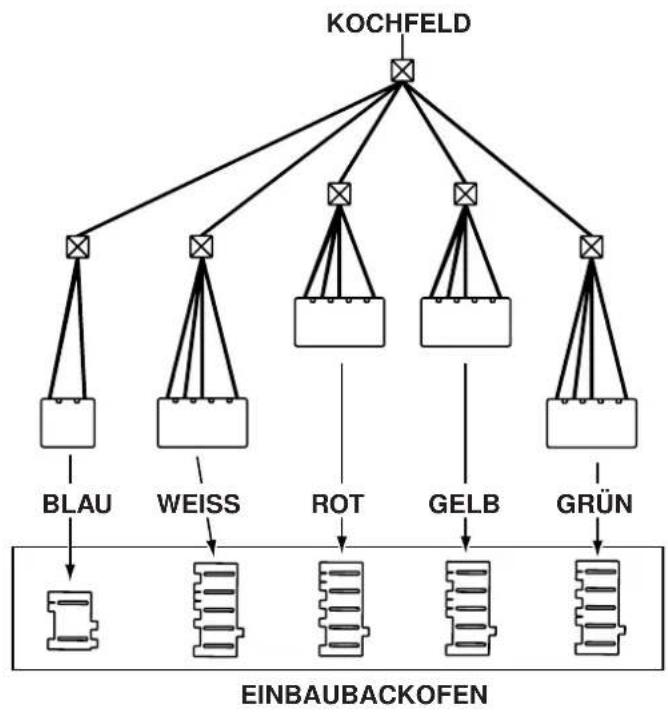

Anschluss des Kochfeldes an den Backofen

Dieses Gerät kann nur in Verbindung mit bestimmten Backöfen betrieben werden; eine Auflistung derselben befindet sich im Beipack zur Dokumentation.

HK 64 - HK 64 CL - HK 64/1


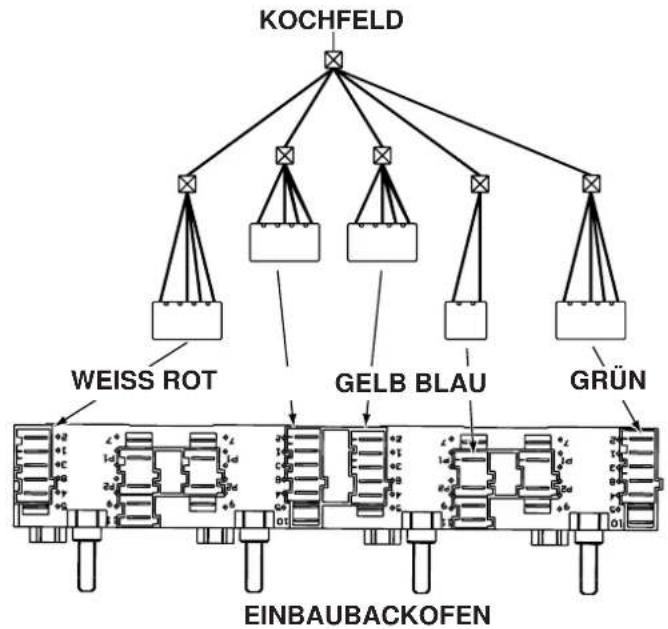

HK 64 R - HK 64 S - HK 64 DO - HK 64 S CL HK 64 R/1 - HK 64 R DO/1 - HK 64 R D - HK 64 R D CL

Beschreibung und Verwendung der Kochzonen

Strahlungsbeheizungselemente

Bei dieser Art von Heizelementen handelt es sich um Heizkörper, die aus einer Vielzahl von Ringen bzw. Spiralen bestehen, welche eine optimale Wärmeverteilung über den gesamten Topfboden gewährleisten und somit bestmögliche Garergebnisse bei Niedrigtemperaturen ermöglichen. Schmorgerichte, Soßen oder aufzuwärmende Fertiggerichte.

KOCHFELDER HK 64 S - HK 64 S CL HK 64 R - HK 64 R/1 HK 64 - HK 64 CL - HK 64/1
Kochzonen	Leistung(W)	Durchmessser(mm)	Leistung(W)	Durchmessser(mm)	Leistung(W)	Durchmessser(mm)
Hinten re.	R 1200 140	R 1200 140 R 1200		140
Vorne re.	R 1700 180	R 1700 180 R 1700		180
Hinten li.	R 2100 210	R 1700 180 R 1700		180
Vorne li.	R 1200 140	R 1200 140 R 1200		140
Gesamtleistung	6200		5800		5800

KOCHFELDER	HK 64 DOHK 64 R DO/1		HK 64 RDHK 64 R D CL
Kochzonen	Leistung(W)	Durchmessser(mm)	Leistung(W)	Durchmessser(mm)
Hinten re.	RO 1000/1800	140*250 R 1200	140
Vorne re.	R 1400 160	R 1800	180
Hinten li.	R 1200 140	R 1200	140
Vorne li.	RD 1000/2300	120/210 RD	1000/2200	210
Gesamtleistung	6900		6400

R = einfache Kochzone mit Strahlungsbeheizung, RO = Runde Kochzone mit Strahlungsbeheizung, RD = Doppelkochzone mit Strahlungsbeheizung

Die nachstehenden Tabellen liefern nützliche Hinweise für einen optimalen Einsatz der verschiedenen Kochzonen.

HK 64 DO - HK 64 R DO/1 - HK 64 R D - HK 64 R D CL

Leistungsstufe	Garart
1 Schmelzen von Butter und Schokolade
2/3 Erhitzen von Flüssigkeiten
4/5 Zubereitung von Cremes und Soßen
6/7 Suppenfleisch, Kalbsragout, Süßspeisen
8/9 Reis- oder Nudelgerichte
10/11 Garen bei starker Hitze: Steaks, Fisch, Omelettes
12 Frittieren

HK 64 - HK 64 R - HK 64 S - HK 64 CL HK 64 S CL - HK 64/1 - HK 64R/1

Leistungsstufe	Garart
0 ausgeschaltet
1 Für Gemüse-und Fischgerichte
2	Zum langsamen Garen von Kartoffeln (Dämpfen), Gemüsesuppen, Hülsefrüchten etc.
3	Zum langsamen Garen von Kartoffeln (Dämpfen), Gemüsesuppen, Hülsefrüchten etc.
4 Zum Braten (mittlere Hitze)
5 Zum Braten (starke Hitze)
6 Zum Anbraten oder schnellen Aufkochen

Die Restwärmeanzeigen bleiben auch nach Ausschalten der Kochzonen noch so lange eingeschaltet, bis die Temperatur der entsprechenden Heizelemente unter 60 °C sinkt, um Sie auf die Verbrennungsgefahr aufmerksam zu machen.

Das Kochfeld HK 64 ist nicht mit Restwärmeanzeigen ausgestattet.

Schalterknöpfe

Sie befinden sich auf der Backofen-Bedienblende und erlauben die stufenlose Einstellung der Leistung jeder einzelnen Kochzone (von 1 bis 12 oder von 1 bis 6).

Einstellung der erweiterbaren Kochzonen

Die erweiterbaren Kochzonen (konzentrisch oder oval) besitzen im Unterschied zu den gewöhnlichen Kochzonen zwei Heizkreise.

Möchten Sie nur die kleine Kochzone benutzen, drehen Sie den Schalterknopf je nach gewünschter Heizleistung auf eine Position zwischen 1 und 12.

Für die große Kochzone drehen Sie den Schalterknopf zunächst auf die Position ◎ und stellen Sie dann die gewünschte Leistungsstufe ein.

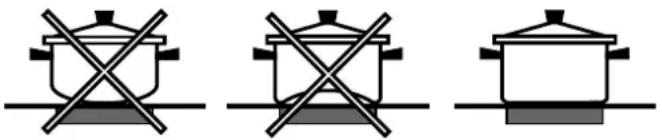

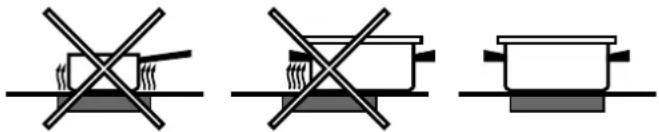

Praktische Ratschläge zum Einsatz des Gerätes

Sie können Ihr Kochfeld optimal nutzen, wenn Sie beim Kochen bzw. bei der Zubereitung von Speisen einige grundlegende Regeln beachten.

- Verwenden Sie Kochgeschirr mit flachem Boden, um sicherzustellen, dass dieser ganz auf der Heizfläche aufliegt.

- Benutzen Sie stets Kochgeschirr, dessen Durchmesser mit dem der Kochzone übereinstimmt, d.h. dessen Boden die Kochzone ganz bedeckt, so dass die gesamte Wärme genutzt wird.

• Achten Sie darauf, dass der Boden des Kochgeschirrs trocken und sauber ist; nur so ist ein perfektes Aufliegen des Geschirrbodens sowie eine lange Lebensdauer von Kochzone und Geschirr gewährleistet.
• Vermeiden Sie den Einsatz von Kochgeschirr, das auch auf Gasflammen verwendet wird. Die äußerst hohe Hitzekonzentration der Gasbrenner könnte die Topfböden leicht verformen. Demnach würden bei Verwendung desselben Geschirrs auf Glaskeramik-Kochfeldern die gewünschten optimalen Ergebnisse niemals erreicht.
• Lassen Sie niemals eine Kochzone eingeschaltet, wenn kein Topf darauf steht. Auf diese Weise würde die Kochzone in kürzester Zeit auf Höchsttemperatur gebracht, was Schäden an den Heizelementen zur Folge haben könnte.
• Das Glaskeramikkochfeld ist sowohl gegen Temperaturschocks als auch gegen mechanische Schocks beständig. Dennoch kann es durch Stöße bzw. Aufprall von spitzen Gegenständen zerbrechen. Schalten Sie das Gerät in diesem Falle umgehend vom Stromnetz und wenden Sie sich zwecks Reparatur des Kochfeldes an eine zuständige Kundendienststelle.

Halten Sie das Kochfeld stets sauber. Stellen Sie vor der Reinigung sicher, dass die Kochzonen ausgeschaltet und erkaltet sind.

Edelstahlrahmen (nur an verschiedenen Modellen)

Auf den Edelstahlteilen könnten Flecken zurückbleiben, sollte stark kalkhaltiges Wasser oder ein scharfes (phosphorhaltiges) Spülmittel für längere Zeit darauf stehenbleiben. Es ist ratsam, sie nach der Reinigung gut nachzuspülen und abzutrocknen. Wird versehentlich Wasser darauf verschüttet, muss es sofort sorgsam getrocknet werden.

Reinigung und Pflege des Kochfeldes

Die als Heizfläche eingesetzte Glaskeramikplatte ist vollkommen glatt und porenfrei; sie ist sowohl gegen Temperaturschocks als auch gegen mechanische Schocks beständig. Damit ihre ursprünglichen Eigenschaften erhalten bleiben, empfehlen wir folgende Pflege:

• Zur täglichen Pflege genügt es, die Platte mit einem feuchten Schwamm abzuwischen und mit Küchenpapier abzutrocknen.
• Bei besonders starker Verschmutzung sollte ein spezielles Reinigungsmittel für Glaskeramik verwendet werden; anschließend ist die Platte mit Wasser abzuspülen und sorgfältig abzutrocknen.
• Starke Verschmutzungen lassen sich mit einem Schaber (Klingenschaber) entfernen. Sie sollten so schnell wie möglich - und nicht erst nach Abkühlen des Kochfeldes - entfernt werden, um zu vermeiden, dass sich die Verschmutzungen festsetzen. Gute Ergebnisse lassen sich auch mit einem für Glaskeramik geeigneten Spezialschwamm aus Edelstahlwolle und einer einfachen Spüllauge erzielen.
• Nach der Reinigung kann das Kochfeld mit einem Pflegeprodukt nachbehandelt werden: Der unsichtbare Schutzfilm, den ein solches Produkt hinterlässt, schützt die Oberfläche, falls Speisen überkochen. Es empfiehlt sich, die Platte erst zu reinigen, wenn sie abgekühlt ist.
• Achten Sie darauf, das Kochfeld nach der Reinigung stets mit klarem Wasser abzuspülen und anschließend abzutrocknen. Reinigungsmittelrückstände könnten sich nämlich bei der nächsten Benutzung des Kochfeldes festsetzen.

Wichtige Empfehlungen

• Die Verwendung von Scheuermitteln sowie scharfen oder chemischen Reinigungsmitteln, wie Backofensprays, Fleckenentferner, Rostentfernungsmittel, Reiniger in Pulverform und Scheuerschwämme, welche die Oberfläche des Kochfeldes dauerhaft beschädigen würden, ist absolut zu vermeiden.
• Halten Sie sämtliche Gegenstände, die schmelzen könnten, wie Plastikteile oder Kunststoffe sowie Zucker oder stark zuckerhaltige Speisen von dem Kochfeld fern. Sollten derartige Materialien dennoch auf dem Kochfeld geschmolzen sein, müssen sie sofort mit einem Schaber (Klingenschaber) von der noch heißen Kochzone entfernt werden.
• Das Kochfeld ist ausschließlich zum Kochen zu verwenden. Auch wenn das Gerät nicht benutzt wird, dürfen keine Gegenstände darauf abgelegt werden. Verwenden Sie das Kochfeld also nicht als Ablage (z.B. für Besteck, Töpfe, Küchentücher usw.) und auch nicht als Unterlage zum Schneiden.
• Aluverpackungen, Klarsichtfolie oder Behältnisse aus Plastik dürfen niemals auf die heißen oder auch nur noch lauwarmen Oberflächen gelegt bzw. gestellt werden.
• Verwenden Sie zur Reinigung des Kochfeldes keine Dampf- oder Hochdruckreinigungsgeräte.
