GEBRUIKSAANWIJZING HK 64 (IX)1 INDESIT

Inbouw-kookvlakken Installatie en gebruik

HK 64 IX

HK 64 R IX

HK 64 R DO IX

HK 64 S IX

HK 64 CL

HK 64 S CL

HK 64/1

HK 64 R/1

HK 64 R DO/1

HK 64 R D

HK 64 R D CL

FR Table de cuisson vitrocéramique sans commandes Instruction pour l'installation et l'emploi 3
IT Piano in vetroceramica senza comandi Istruzioni per l'installazione e l'uso 8
DE Glaskeramik-Kochfeld ohne Schaltknöpfe Informationen für Installation und Gebrauch 13
GB Built-in ceramic hobs without control knobs Instructions for installation and use 18
ES Encimera vidriocerámica sin comandos Instrucciones para la instalación y uso 23
PT Plano de cozedura vitrocerâmica sem comandos Instruções para a instalação e o uso 28
NL Keramisch kookvlak niet bediening Gebruiksaanwijzingen voor de plaatsing en gebruik 33

Raadgevingen en tips

Dit apparaat kan alleen functioneren als het is aangesloten aan speciale ovens, waarvan een lijst is ingesloten in de documenten envelop.

Dit apparaat is vervaardigd voor niet-professioneel gebruik binnenshuis.

• Voordat u het apparaat gaat gebruiken wordt u verzocht de gebruiksaanwijzingen in deze handleiding aandachtig te lezen aangezien zij belangrijke gegevens bevatten betreffende de veiligheid van de installatie, het gebruik en het onderhoud. Bewaar dit boekje zorgvuldig voor eventuele verdere raadpleging.
• Na het verwijderen van de verpakking moet men goed kijken of het fornuis geheel gaaf is. In geval van twijfel moet men het fornuis niet gebruiken en zich tot een bevoegde installateur wenden.
• Het verpakkingsmateriaal (plastic zakken, polystyrene, spijkers enz.) moet buiten het bereik van kinderen worden gelegd, aangezien het potentieel gevaar kan veroorzaken.
• Het installeren moet uitgevoerd worden door een bevoegde installateur en volgens de instrukties van de fabrikant.
• Een verkeerde aansluiting kan schade veroorzaken aan personen, dieren of dingen en voor deze gevallen kan de fabrikant niet verantwoordelijk worden gesteld.
• De elektrische veiligheid van dit apparaat is slechts dan verzekerd als het op de juiste wijze is geaard zoals voorgeschreven door de geldende normen voor elektrische veiligheid. Het is belangrijk zich hiervan te verzekeren en, in geval van twijfel, een controle te laten uitvoeren door een bevoegde elektricien.
• De fabrikant kan niet aansprakelijk worden gesteld voor schade die veroorzaakt is door nalatigheid betreffende het aarden van de installatie.
• Voordat u het apparaat gaat aansluiten moet u zich ervan verzekeren dat de technische gegevens op het typeplaatje corresponderen met de kenmerken van uw elektrische net.
• Controleer dat het electrische vermogen van het net en van de stopcontacten voldoende is voor het maximum vermogen van het apparaat zoals aangegeven op het typeplaatje. In geval van twijfel moet u zich wenden tot een bevoegde installateur.
• Dit apparaat mag uitsluitend gebruikt worden voor het doel waarvoor het vervaardigd is. leder ander gebruik (b.v.: verwarming van het vertrek) is verkeerd en dus gevaarlijk.
• De fabrikant kan niet aansprakelijk worden gesteld voor eventuele schade die te wijten is aan onjuist, verkeerd en onredelijk gebruik.

- Het gebruik van ieder electrisch apparaat brengt met zich mee het in acht nemen van zekere fundamentele regels. In het bijzonder:

• raak het apparaat niet aan als uw handen vochtig zijn;
• gebruik het apparaat niet als u blootsvoets bent;
• gebruik geen verlengsnoeren;
• trek niet aan het snoer of aan het apparaat zelf om de stekker uit het stopcontact te trekken;

• stel het apparaat niet bloot aan de elementen (regen, zon enz.);
  • door kinderen of onbekwame personen

• Sluit altijd voordat u overgaat tot het reinigen of onderhoud eerst de stroom af door de stekker uit het stopcontact te halen of met de schakelaar.

• In het geval dat er zich een barst in de glasplaat voordoet, moet u het apparaat onmiddelijk uitschakelen. Voor eventuele reparaties moet u zich uitsluitend tot een bevoegde installateur wenden en originele onderdelen eisen. Het niet in acht nemen van deze aanwijzingen kan de veiligheid van het apparaat in gevaar brengen..
• Als u het apparaat niet meer gebruikt moet u het onklaar maken door de kabel door te snijden nadat de stekker uit het stopcontact is getrokken. Het is aan te raden ook die onderdelen onklaar te maken die een gevaar zouden kunnen opleveren, vooral voor kinderen die ermee zouden willen spelen.

- De glazen kookplaat is zowel vuurvast als resistent tegen stoten. Toch kan hij barsten als hij hard getroffen wordt door een puntig voorwerp. In dit geval sluit u de stroom af en wendt u zich tot een bevoegde installateur.

• Denk eraan dat de temperatuur van de kookzones nogal hoog blijft voor minstens 30 minuten nadat de kookplaat is uitgeschakeld; plaats er dus niet per ongeluk voorwerpen of pannen op.
• Schakel de kookzones niet in als er aluminiumfolie of plastic voorwerpen op liggen.
• Raak de kookzones niet aan als ze nog warm zijn.
• Als zich kleine elektrische keukenapparaten dichtbij de kookplaat bevinden moet u erop letten dat de elektrische draden hiervan niet in contact komen met de warme zones.
• Richt de handvaten van de pannen altijd naar de binnenkant van de kookplaat zodat er niet per ongeluk tegen gestoten kan worden.

Het eerste gebruik: de lijm die gebruikt is voor de afdichtingen laat wat vetvlekjes achter op het glas. Voordat u de kookplaat gaat gebruiken raden wij aan dat u deze verwijdert met een niet-schurend schoonmaakmiddel. Het is mogelijk dat u de eerste uren van gebruik een lichte rubberlucht ruikt: deze verdwijnt spoedig.

Installeren en bevestigen

Deze instrukties zijn voor de bevoegde installateur, zodat deze het installeren, regelen en onderhoud op de juiste wijze uitvoert en volgens de geldende normen.

Belangrijk: sluit altijd eerst de stroom af voordat u overgaat tot onderhoud.

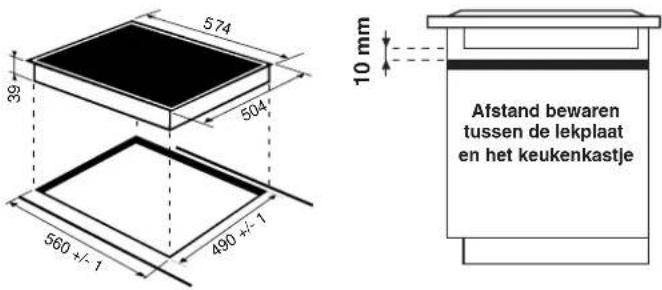

Installeren

• De kookplaat is bedoeld voor inbouw in een keukenkastje door het eenvoudigweg verwijderen van het betreffende kastje.
• Het materiaal van de aanrecht moet bestand zijn tegen een temperatuur van ongeveer 100 °C.
• De kookplaat moet geplaatst worden op een minimale afstand van 40 mm van de muur erachter en 600 mm van iedere andere verticale oppervlakte, om voldoende ventilatie toe te laten en om oververhitting van de oppervlakken rondom het apparaat te vermijden.

574 39 504 10 mm 560 +/- 1 490 +/- 1 Afstand bewaren tussen de lekplaat en het keukenkastje

CE

Deze apparatuur voldoet aan de volgende richtlijnen van de gemeeschap:

• EEG/73/23 van 19.02.73 (Laagspanning) en successievelijke modificaties;
• EEG/89/336 van 03.05.89 (Electromagnetische compatibiliteit) en successievelijke modificaties;
• EEG/93/68 van 22.07.93 (Laagspanning) en successievelijke modificaties;
• 2002/96/EC

De Europese Richtlijn 2002/96/EC over Vernietiging van Electrische en Electronische Apparatuur (WEEE), vereist dat oude huishoudelijke electrische apparaten niet mogen vernietigd via de normale ongesorteerde afvalstroom. Oude apparaten moeten apart worden ingezameld om zo het hergebruik van de gebruikte materialen te optimaliseren en de negatieve invloed op de gezondheid en het milieu te reduceren. Het symbool op het product van de "afvalcontainer met een kruis erdoor" herinnert u aan uw verplichting, dat wanneer u het apparaat vernietigt, het apparaat apart moet worden ingezameld.

Consumenten moeten contact opnemen met de locale autoriteiten voor informatie over de juiste wijze van vernietiging van hun oude apparaat.

Bevestigen

Zeer belangrijk: De keramiekplaat moet op een perfect vlakke oppervlakte worden geïnstalleerd. Eventuele, door onjuiste installatie veroorzaakte vervormingen zouden de eigenschappen en de prestaties van de kookplaat kunnen veranderen.

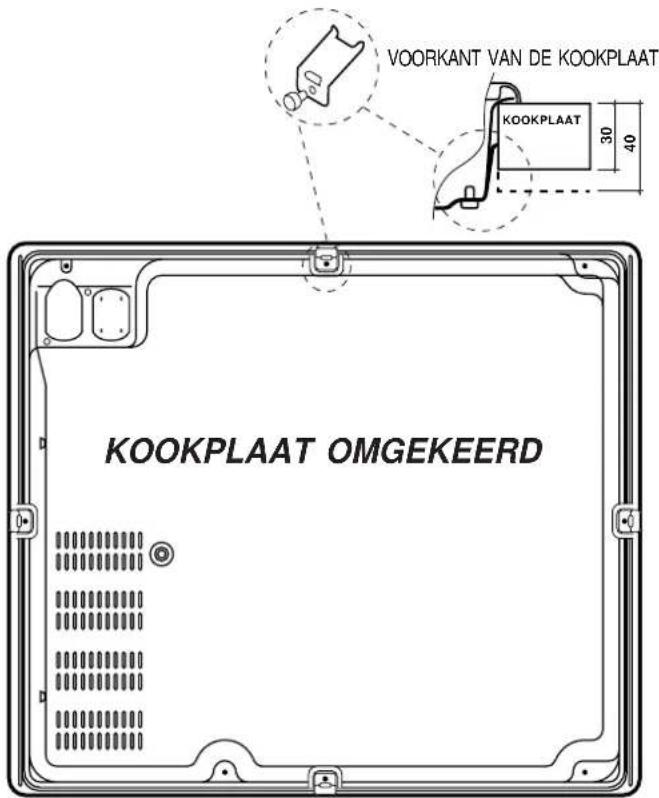

De bevestigingsklemmen worden met schroeven vastgezet (zie schema).

Deze schroeven moeten altijd bereikbaar zijn.

Plaats de kookplaat in de uitsparing van het kastje door gelijke druk uit te oefenen op de hele omtrek zodat de kookplaat perfect aansluit op de aanrecht.

MONTEREN VAN DE KLEMMEN AAN DE ONDERKANT

VOORKANT VAN DE KOOKPLAAT KOOKPLAAT 30 40 KOOKPLAAT OMGEKEERD

Technische gegevens

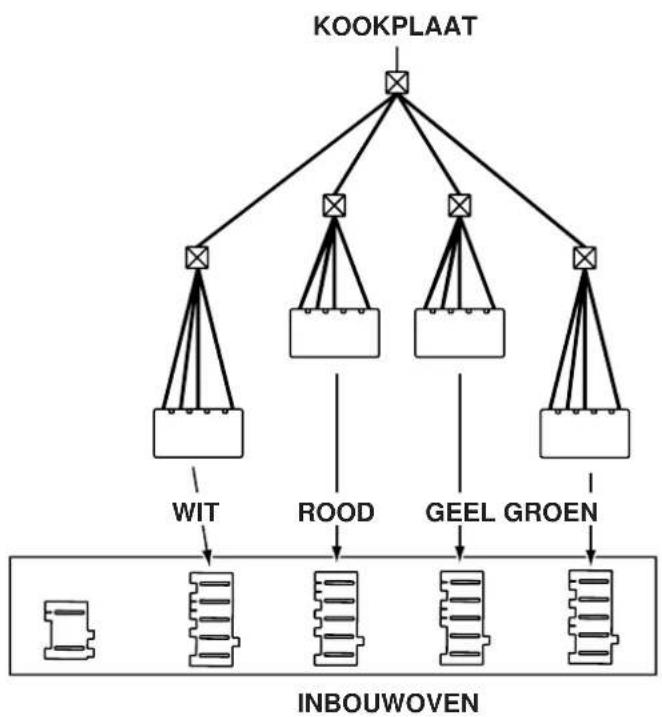

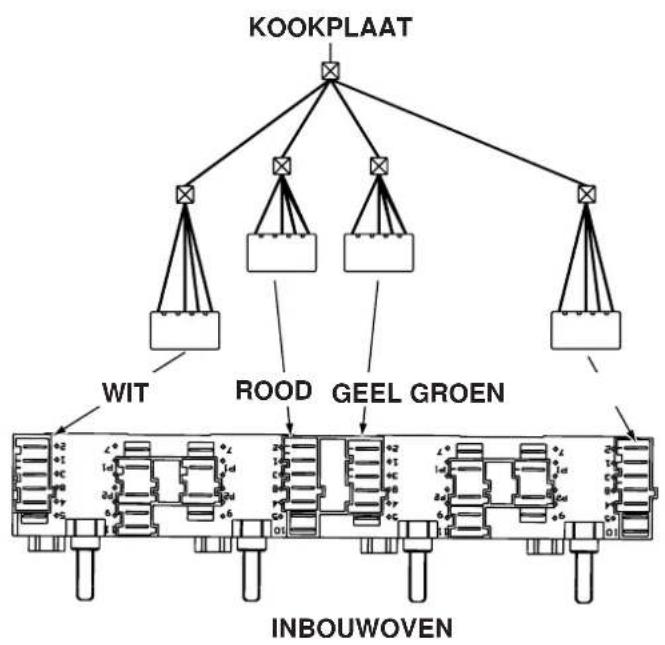

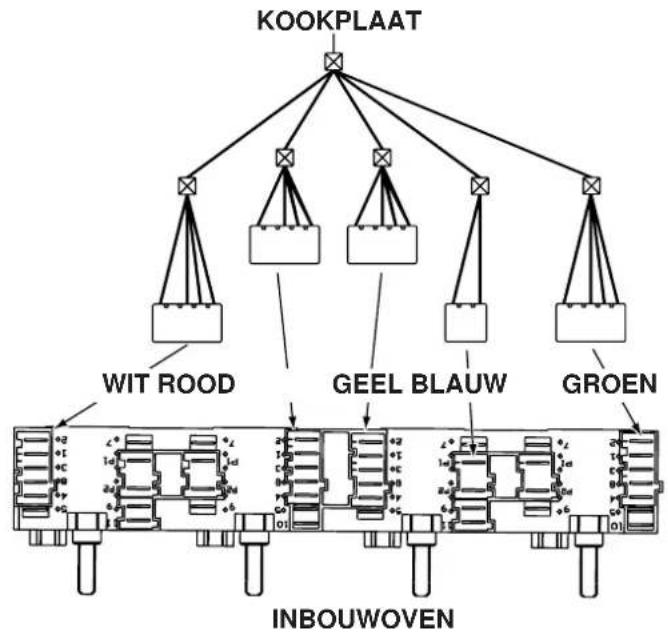

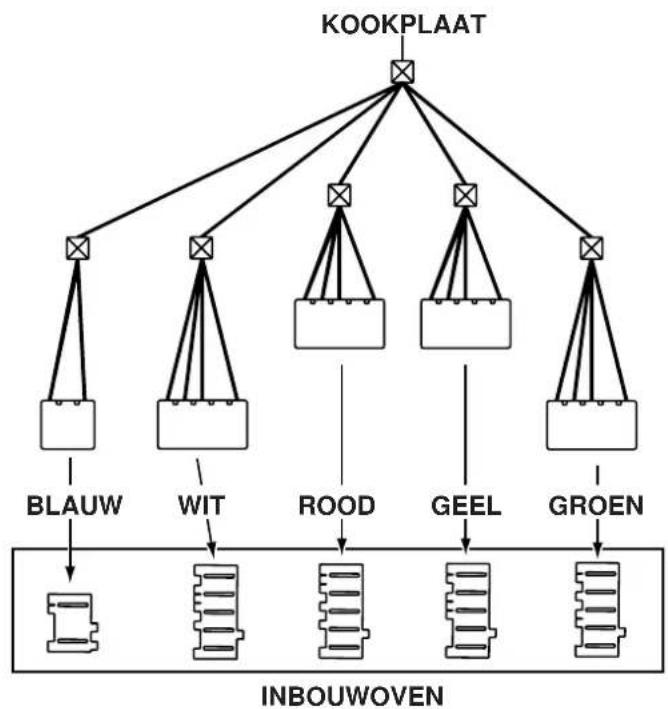

Aansluiten van kookplaat aan oven

Dit apparaat kan alleen functioneren als het is aangesloten aan speciale ovens, waarvan een lijst is ingesloten in de documenten envelop.

HK 64 - HK 64 CL - HK 64/1 HK 64 R - HK 64 S - HK 64 DO - HK 64 S CL

HK 64 R/1- HK 64 R DO/1 - HK 64 R D - HK 64 R D CL

Beschrijving en gebruik van de kookzones

De straalelementen

Dit soort element bestaat uit een hoeveelheid spiralen die het gelijkmatig verspreiden van de warmte op de bodem van de pan garanderen zodat u een perfect resultaat verkrijgt van alle bereidingen die een laag vuur vereisen: stoven, sausen of opwarmen.

KOOKPLATEN HK 64 S - HK 64 S CL HK 64 R - HK 64 R/1 HK 64 - HK 64 CL - HK 64/1
Kookzones	Vermogen(in W)	Diameter(in mm)	Vermogen(in W)	Diameter(in mm)	Vermogen(in W)	Diameter(in mm)
Rechts achter	R 1200 140	R 1200 140	R 1200 140
Rechts voor	R 1700 180	R 1700 180	R 1700 180
Links achter	R 2100 210	R 1700 180	R 1700 180
Links voor	R 1200 140	R 1200 140	R 1200 140
Totaal vermogen 6200 5800 5800

KOOKPLATEN	HK 64 DO HK 64 R DO/1		HK 64 R D HK 64 R D CL
Kookzones	Vermogen (in W)	Diameter (in mm)	Vermogen (in W)	Diameter (in mm)
Rechts achter	RO 1000/1800	140*250 R 1200	140
Rechts voor	R 1400 160	R 1800 180
Links achter	R 1200 140	R 1200 140
Links voor	RD 1000/2300	120/210	RD 1000/2200	210
Totaal vermogen 6900 6400

R = enkele straal, RO = ovalen straal, RD = dubbele straal

Op de volgende tabellen kunt u zien hoe u de verschillende kookzones het beste kunt gebruiken.

HK 64 DO - HK 64 R DO/1 - HK 64 R D - HK 64 R D CL

Vermogen	Bereiding
1	Boter of gesmolten chocola
2/3	Opwarmen van vloeistoffen
4/5	Bereiden van vla en sausen
6/7	Gekookt vlees, blanquette, entremets
8/9	Pasta en rijst koken
10/11	Koken op hoog vuur: vlees, vis, omelette
12	Fritturen

HK 64 - HK 64 R - HK 64 S - HK 64 CL HK 64 S CL - HK 64/1 - HK 64R/1

Vermogen	Bereiding
0	uit
1	bereiden van verse groenten, vis
2	aardappelen (op stoom) gaar koken, soep, capucijners, bonen,
3	aardappelen (op stoom) gaar koken, soep, capucijners, bonen
4	braden (medium)
5	braden (hard)
6	bruin bakken, grote hoeveelheden water aan de kook brengen

Zolang de temperatuur van de kookzones boven de 60°C is, ook na het uitschakelen, blijven de indicators van de restwarmte aan (de indicator van de stroomsterkten vertoont H) ten einde het risico van zich te branden te vermijden.

De kookplaat HK 64 is niet voorzien van restwarmte-indicatie.

Deze bevinden zich op het bedieningspaneel van de oven en hiermee kunt u de stroomsterkte van iedere verwarmingszone regelen (van 1 tot 12 of van 1 tot 6).

Regelen van de uitbreidbare kookzones

De uitbreidbare kookzones (concentrisch en ovaal) onderscheiden zich door de aanwezigheid van een dubbele verwarmingszone op de glasplaat.

Als u alleen de kleine zone wilt gebruiken draait u de bedieningsknop van 1 tot 12, naar gelang de gewenste stroomsterkte.

Als u de grote zone wilt gebruiken draait u de knop op en vervolgens stelt u de gewenste stroomsterkte in.

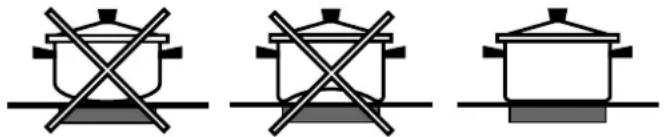

Praktische raadgevingen voor het gebruik van de kookplaat

Voor het beste gebruik van de kookplaat moeten enkele fundamentele regels in acht worden genomen gedurende het koken en het klaarmaken van de gerechten.

- Gebruik pannen met een platte bodem die perfect aansluiten aan de verwarmingszone

- Gebruik pannen die groot genoeg zijn om de kookplaat geheel te bedekken teneinde alle beschikbare hitte te benutten.

• Houd de bodem van de pan altijd schoon en droog zodat hij goed aansluit aan de kookzone en zodat niet alleen de kookzones een lange duurzaamheid genieten, maar ook de pannen zelf.
• Vermijd dezelfde pannen te gebruiken die u ook op een gasfornuis heeft gebruikt. De hitteconcentratie op de gaspitten kan de bodem van een pan vervormen, hetgeen niet de beste resultaten oplevert wanneer hij op een keramiekplaat wordt gebruikt.
• Laat nooit een kookzone aan staan zonder een pan erop aangezien de verhitting, die snel het maximum niveau bereikt, de verwarmingselementen kan beschadigen.
• De glazen kookplaat is zowel vuurvast als resistent tegen stoten. Toch kan hij barsten als hij hard getroffen wordt door een puntig voorwerp. In dit geval sluit u de stroom af en wendt u zich tot een bevoegde installateur.

Houd de kookplaat altijd schoon. Wacht tot de verwarmingszones uit zijn en afgekoeld voordat u overgaat tot onderhoud van de kookplaat.

Raamwerk van roestvrij staal (slechts bij enkele modellen)

Roestvrij staal kan vlekkerig worden als er langere tijd kalkhoudend water op blijft liggen of als gevolg van gebruik van bijtende schoonmaakmiddelen (fosforhoudend). Spoel en droog altijd goed af na het reinigen van de kookplaat.

Droog geknoeid water altijd meteen zorgvuldig af.

Onderhoud kookplaat

De glasplaat die wordt gebruikt als verwarmingsvlak is perfect glad en niet poreus; bovendien is hij bij normale gebruikscondities bestand tegen hitte en stoten. Voor correct onderhoud van alle onderdelen van de kookplaat raden wij aan als volgt te werk te gaan:

• voor normaal reinigen is het voldoende hem met een vochtige spons te wassen en daarna met keukenpapier te drogen.
• Als de plaat erg vuil is moet hij worden schoongemaakt met een middel dat speciaal voor keramiekplaten* is bedoeld; afspoelen en afdrogen.
  • voor het verwijderen van hardnekkig vuil kunt u een hiervoor bestemd schrapertje gebruiken. Doe dit zo snel mogelijk zonder te wachten tot het apparaat koud is geworden, om het hard worden van de resten te vermijden Uitstekende resultaten kunnen ook worden bereikt met een speciaal roestvrij staalwolsponsje voor keramiekplaten in een sopje gedoopt.
• Als de plaat is schoongemaakt kan hij worden behandeld met een speciaal product voor onderhoud en protectie: Het onzichtbare laagje dat dit product achterlaat beschermt de glasplaat in het geval van overkoken. Dit soort onderhoud moet worden uitgevoerd als de plaat lauw of koud is.
• Vergeet niet de kookplaat altijd met schoon water af te spoelen en nauwkeurig te drogen: restjes schoonmaakmiddel kunnen hard worden gedurende een volgende kookbeurt.

Belangrijke aanbevelingen

• Vermijd het gebruik van schuurmiddelen of bijtende middelen, zoals spray voor barbecue en ovens, ontvlekkingsmiddelen en roestverwijderende producten, vim en schuursponsen, aangezien deze de plaat voorgoed kunnen krassen.
• Denk eraan voorwerpen die kunnen smelten op een afstand van de kookplaat te houden, b.v. plastic voorwerpen, suiker of producten met een hoog suikergehalte. Als er iets van dit soort voedsel op de kookplaat is geknoeid, verwijder het onmiddelijk (zolang de plaat nog warm is) met een scheermesscherp schrapertje, om te vermijden dat de plaat beschadigd wordt.
• De kookplaat mag alleen voor koken worden gebruikt. Zet geen voorwerpen op de plaat als deze niet in gebruik is. Gebruik de plaat niet om dingen op te zetten (bestek, pannen, afdroogdoeken enz.) noch als hakblok.
• Aluminium bakken of folie en plastic bakken mogen nooit op de plaat blijven staan als deze nog lauw of warm is.
• Gebruik nooit stoom- of hogedrukapparaten voor het reinigen van de oven.
