MODE D'EMPLOI TLSG1008D TP-LINK

Les caractéristiques et spécifications peuvent être modifiées sans préavis. est une marque commerciale déposée par TP-LINK TECHNOLOGIES CO., LTD. Toutes les marques commerciales et déposées sont la propriété de leurs détenteurs respectifs. Ce document ne peut être copié, photocopié, reproduit, traduit ou enregistré sur aucun support électronique ou informatique, dans son intégralité ou en partie, sans l'accord écrit préalable de TP-LINK TECHNOLOGIES CO., LTD. Copyright © 2014 TP-LINK TECHNOLOGIES CO., LTD. Tous droits réservés. http://www.tp-link.com

DÉCLARATION DE LA FCC

Cet appareil a été testé et déclaré conforme aux limites des appareils numériques de Classe B, selon la section 15 des règlements de la FCC (Federal Communication Commission). Ces limites sont conçues pour assurer une protection raisonnable contre un brouillage préjudiciable lorsque l'appareil est utilisé dans un milieu résidentiel. L'appareil génère, utilise et peut diffuser de l'énergie sur les fréquences radio et, s'il n'est pas installé et utilisé conformément au mode d'emploi, il peut brouiller les communications radio. Il n'y a aucune garantie qu'un brouillage ne se produira pas dans un milieu particulier. Si cet appareil brouille les communications radio ou télévision, comme cela peut être vérifié en éteignant puis en allumant l'appareil, l'utilisateur peut tenter de corriger toute interférence en essayant une ou plusieurs des méthodes suivantes : Réorienter l'antenne réceptrice ou la placer à un autre endroit ; Éloigner davantage l'appareil du récepteur ;Français

Brancher l'appareil sur une autre prise de courant ou un circuit électrique différent de celui auquel le récepteur est connecté ; Pour toute aide, consulter le distributeur ou un technicien expérimenté radio/TV. Cet appareil est conforme à la section 15 des règlements de la FCC. Son utilisation est soumise aux deux conditions suivantes : 3） Cet appareil ne doit pas provoquer de brouillage préjudiciable. 4） Cet appareil doit absorber toute interférence réceptionnée, même si cela provoque des effets indésirables sur son fonctionnement. Toute modification non autorisée par les autorités responsables de la conformité peut entraîner la révocation du droit d'utilisation de ce produit. Avertissement de la marque CE Ceci est un appareil de classe B. Dans un environnement domestique, cet appareil peut créer des interférences radio, auquel cas l'utilisateur devra prendre les dispositions nécessaires. Notices de sécurité Attention : N'utilisez pas ce produit à proximité de l'eau (cave humide ou près d'une piscine). N'utilisez pas ce produit pendant un orage. Il se peut que les éclairs causent un choc électrique.Français

Contenu de l'emballage L'emballage doit contenir les éléments suivants : Un switch TL-SG1005D/TL-SG1008D Un adaptateur secteur Ce manuel utilisateur Remarque : Les vis de fixation au mur ne sont pas fournies avec le produit. Veuillez contacter votre distributeur si un des éléments de cette liste était manquant ou endommagé. Convention Lorsqu'il est fait référence au switch ou TL-SG1005D/TL-SG1008D dans ce manuel d'utilisation, il est toujours question du switch de bureau 5/8 ports Gigabit TL-SG1005D/TL-SG1008D, sauf mention contraire. Remarque : Les deux périphériques TL-SG1005D et TL-SG1008D partagent le même manuel d'utilisation. Par souci de simplicité, nous utiliserons toujours le TL-SG1008D comme exemple. Différence entre les deux périphériques : le switch TL-SG1005D dispose de 5 ports RJ45 auto-négociés 10/100/1000 Mbps. le switch TL-SG1008D dispose de 8 ports RJ45 auto-négociés 10/100/1000 Mbps.Français

Chapitre 1 Présentation du produit

Nous vous remercions d'avoir choisi le switch de bureau 5/8 ports Gigabit TL-SG1005D/TL-SG1008D.

1.1 Aperçu du produit

Grâce à la technologie Ethernet Gigabit, le switch de bureau Gigabit TL- SG1005D/ TL-SG1008D vous assure une continuité de connexion et peut transformer votre ancien réseau en un réseau 1 000 Mbps. Le transfert de fichiers graphiques, CGI, CAD ou multimédia et autres applications gourmandes en bande passante se fait instantanément ! L'architecture de commutation sans blocage du TL-SG1005D/TL- SG1008D redirige et filtre les paquets en mode filaire intégral pour une vitesse de transfert maximale ; le temps de réponse du réseau et la vitesse de trafic entre les sous-réseaux sont ainsi significativement améliorés. Le switch TL-SG1005D/TL-SG1008D dispose de la conception plug-and- play. En outre, la fonction de détection de câble Auto-MDI/MDIX sur tous les ports permet de s'affranchir des câbles croisés et des ports Uplink. Chaque port peut être utilisé comme port général ou port Uplink et peut être branché à un serveur, un concentrateur, un routeur, un switch ou un ordinateur via un câble croisé ou direct. Les DEL de diagnostic indiquent l'état de liaison et d'activité afin de détecter rapidement les problèmes sur le réseau et de les corriger. Le switch TL-SG1005D/TL-SG1008D utilise la technologie Green Ethernet, compatible avec des fonctions d'économie d'énergie. Le switch éteint automatiquement les ports si aucune liaison n'est détectée ou si l'ordinateur connecté au port est lui-même éteint et gère les puissances de sortie en fonction de la longueur des câbles Ethernet.Français

1.2 Caractéristiques

Équipé de la technologie Green Ethernet pour la prise en charge de fonctions d'économie d'énergie. Répond aux normes IEEE802.3, IEEE802.3u, IEEE802.3ab 5/8 ports RJ45 à détection automatique 10/100/1000 Mbps compatibles Auto-MDI/MDIX Prise en charge du contrôle de flux IEEE802.3x pour le mode de liaison bidirectionnelle simultanée et de la fonction Backpressure pour le mode de liaison bidirectionnelle alternée Architecture de commutation sans blocage qui redirige et filtre les paquets en mode filaire intégral pour une vitesse de transfert maximale. Table d'adressage MAC 4 K d'entrée du TL-SG1005D/TL-SG1008D avec auto-apprentissage et auto-vieillissement Compatible avec trames JUMBO jusqu'à 9 Ko Indicateurs DEL pour le contrôle de l'alimentation, la liaison, l'activité et la vitesse Adaptateur secteur externeFrançais

Chapitre 2 Identification des composants

externes Ce chapitre décrit les panneaux avant et arrière du switch.

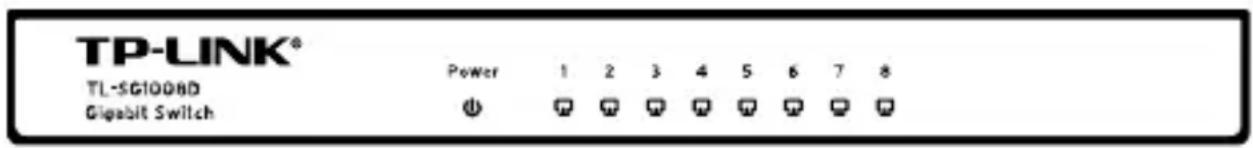

Illustration 2-1 Panneau avant du switch TL-SG1008D Les DEL du switch se situent sur le panneau avant: DEL alimentation : Cet indicateur s'allume lorsque le switch est mis sous tension. DEL (1 à 8) : Les diodes indiquent l'état de liaison (connexion active/transfert de données en cours). Si l'indicateur lumineux correspondant présente une lumière verte fixe, le périphérique est connecté au réseau. Si l'indicateur lumineux correspondant présente une lumière verte clignotante, des données sont transmises ou reçues via la connexion. Remarque : Les DEL vous indiquent l'état de la connexion du périphérique après initialisation.Français

Illustration 2-2 Panneau arrière du switch TL-SG1008D Les éléments suivants sont situés sur le panneau arrière. ALIMENTATION : L'adaptateur secteur se branche sur cette prise portant la mention POWER (ALIM). Veuillez utiliser l'adaptateur secteur fourni avec le switch TL-SG1008D. Port (1 à 8) : Le switch TL-SG1008D est équipé de 8 ports RJ45 à détection automatique 10/100/1000 Mbps sur lesquels vous pouvez connecter vos périphériques réseau. L'état de la connexion de chaque appareil est visible grâce aux diodes correspondantes sur le panneau avant.Français

Chapitre 3 Installation

Le switch peut être placé sur un bureau ou bien fixé au mur.

3.1 Installation du switch sur un bureau

Pour installer le switch sur un bureau, procédez comme suit :

1) Placez le switch sur une surface plane.

2) Inspectez soigneusement l'adaptateur secteur, puis vérifiez qu'il est

raccordé correctement à une source d'alimentation.

3) Assurez-vous de laisser suffisamment d'espace autour du switch

pour une ventilation adéquate. Remarque : Ne placez pas d'objet lourd sur le switch. Pour assurer une connexion par câble stable, veuillez laisser le switch en position horizontale sur le bureau, le panneau blanc sur le dessus.

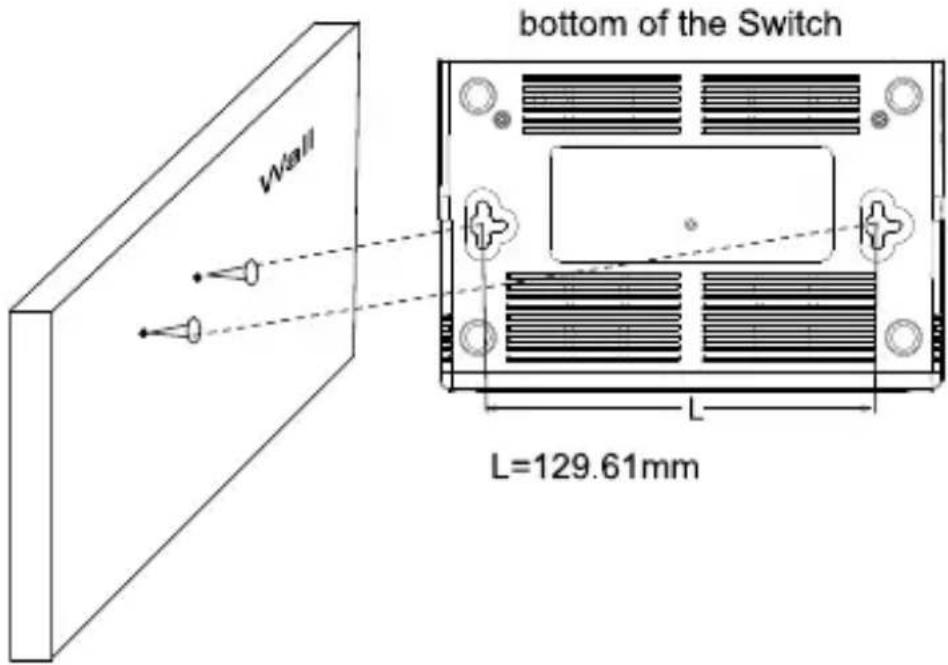

3.2 Installation du switch sur un mur

Deux fentes sont prévues sur le panneau arrière du switch pour une fixation murale. Pour fixer le switch au mur, veuillez suivre les étapes décrites ci-après.

1) Percez deux trous dans le mur. Insérez les deux vis, une dans

chaque trou, et ne les vissez pas complètement afin que leur tête dépasse légèrement.

2) Positionnez les deux fentes au-dessus des deux vis, puis faites

descendre le switch pour le fixer.Français

3.3 Mise sous tension

Mettez le switch sous tension. L'initialisation démarre automatiquement et les indicateurs DEL répondent comme suit : Nom Séquence État Signification Alimentation Permanente Actif Mise sous tension

seconde Inactif N/A Inactif Aucun périphérique connecté au port correspondant. DEL (ports 1 à 8)

seconde et au-delà Actif Un périphérique 10/100/1000 Mbps est connecté au port correspondant. Remarque : Si les indicateurs DEL ne répondent pas comme décrit ci-dessus, vérifiez l'alimentation secteur et ses branchements.Français

Annexe A : Spécifications Généralités Normes IEEE802.3, IEEE802.3u, IEEE802.3ab Topologie En étoile Protocole CSMA/CD Ethernet : 10 Mbps (bidirectionnel alterné), 20 Mbps (bidirectionnel simultané) Fast Ethernet : 100 Mbps (bidirectionnel alterné), 200 Mbps (bidirectionnel simultané) Vitesse de transfert des données Gigabit Ethernet : 2000 Mbps (bidirectionnel simultané) 10Base-T : Câble UTP catégorie 3, 4, 5 (maximum 100 m) EIA/TIA-568 100 Ω STP (maximum 100 m) 100Base-TX : Câble UTP catégorie 5, 5e (maximum 100 m) EIA/TIA-568 100Ω STP (maximum 100 m) Réseau (câble) 1000Base-T : Câble UTP catégorie 5 (maximum 100 m) EIA/TIA-568 100Ω STP (maximum 100 m) Nombre de ports 5/8 ports RJ45 auto-négociés 10/100/1000 Mbps Indicateurs lumineux Alim., DEL (1-8) Méthode de transfert Mode différé Apprentissage d'adresse MAC Apprentissage et vieillissement automatiques 10BASE-T : 14 880 pps/port 100BASE-TX : 148 800 pps/port Cadence de filtrage de trames 1000Base-T : 1 488 000 pps/portFrançais

10BASE-T : 14 880 pps/port 100BASE-TX : 148 800 pps/port Cadence de redirection de trames 1000Base-T : 1 488 000 pps/port Propriétés physiques et environnementales Température de fonctionnement 0 ~40℃ (32 ~104 )℉ Température de stockage -40 ~70℃ (-40 ~158 )℉ Humidité de fonctionnement 10 % ~90 %, sans condensation Humidité de stockage 5 % ~90 %, sans condensation Annexe B : Dépannage

1. La diode d'alimentation ne s'allume pas.

Vérifiez que le cordon d'alimentation est correctement branché au switch et assurez-vous que le courant passe.

2. La diode d'état de liaison ne s'allume pas lorsqu'un

périphérique est connecté sur le port correspondant. Vérifiez que les connecteurs du câble sont correctement branchés dans le périphérique et le switch, puis que le périphérique est bien branché et fonctionne convenablement. Assurez-vous que le câble ne dépasse pas les 100 mètres.
