MODE D'EMPLOI Haiku Indoor Big Ass Fans
Suivez les instructions correspondant à votre type d'installation. Chaque mode de fixation utilise des pièces et une visserie spécifiques.
Fixation universelle
Installation
Plafonds horizontaux ou rampants de 3,4 m à 5,5 m (11 pi à 18 pi)
Tension d'entrée
Plafonds horizontaux ou rampants descendant jusqu'à 2,4 m (8 pi)
Tension d'entrée
Plafonds horizontaux de 2,5 m à 3,4 m (8,5 pi à 11 pi)
Tension d'entrée
À LIRE ET À CONSERVER EN LIEU SÛR
AVANT DE COMMENCER
☑ Coupez le courant
Contactez un électricien professionnel si vous ne vous sentez pas à l'aise avec les travaux électriques. La règlementation locale peut exiger que le ventilateur soit installé par un professionnel.
⚠️ N'utilisez pas de variateur d'intensité avec ce ventilateur.
⚠ Coupez le courant au niveau du disjoncteur !

☑ Préparation du site de montage
Boîte de dérivation : Vérifiez que votre boîte de dérivation peut supporter le poids et le ballant d'un ventilateur. S'il n'y a pas de boîte de dérivation à l'emplacement du ventilateur, installez-en une sur une solive ou sur une poutre.
Plafond en béton : Si les normes de sécurité et de construction en vigueur l'exigent, installez un crochet d'ancrage pour l'élingue de sécurité.
Solive de plafond en bois : Fixez directement la plaque ou le support de fixation à la solive au moyen de deux vis à bois (non fournies). Big Ass Fans recommande l'utilisation de vis à bois à tête hexagonale de 12–11 × 45 mm résistantes à la corrosion, freinées.
☑ Préparez les outils nécessaires



☑ Choisissez une tige de prolongation (fixation universelle uniquement)
Si vous utilisez la fixation universelle, vous devez choisir une tige de prolongation adaptée à la hauteur et à la pente de votre plafond.
Tournez à la page 4 pour savoir comment choisir la tige de prolongation la mieux adaptée à votre installation.
Plafond en béton
Si les normes de sécurité et de construction en vigueur l'exigent, installez un crochet d'ancrage pour l'élingue de sécurité.
Fixation standard Fixation universelle Fixation courte


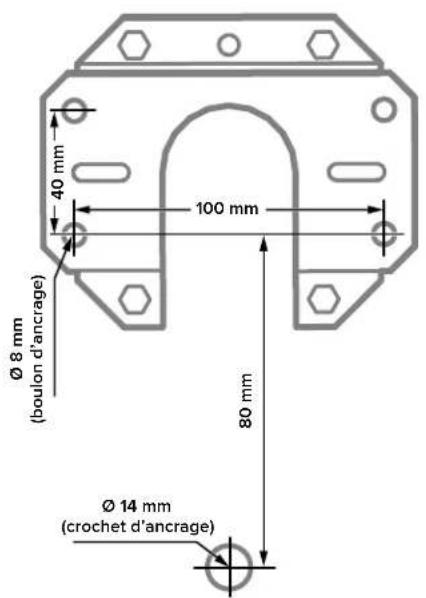

Ø 8 mm (boulon d'ancrage) 40 mm 100 mm 80 mm Ø 14 mm (crochet d'ancrage)
Percez quatre trous de ∅ 8 mm tel qu'illustré ci-contre. La profondeur des trous ne doit pas excéder 40 mm. Époussetez les trous. Insérez quatre boulons d'ancrage dans les trous. À l'aide d'un marteau, frappez la tête des boulons d'ancrage de sorte que la cheville affleure à la surface du plafond. Positionnez la plaque de fixation sur les boulons d'ancrage. Assurez-vous que les quatre boulons d'ancrage sont serrés à fond pour expanser et verrouiller les systèmes d'ancrage.
Si les normes de sécurité et de construction en vigueur l'exigent, installez un crochet d'ancrage pour l'élingue de sécurité. Percez un trou de ∅ 14 mm pour le crochet d'ancrage, tel qu'illustré ci-contre. La profondeur du trou ne doit pas excéder 50 mm. Époussetez le trou, insérez le crochet d'ancrage et serrez à fond.
Fixation standard

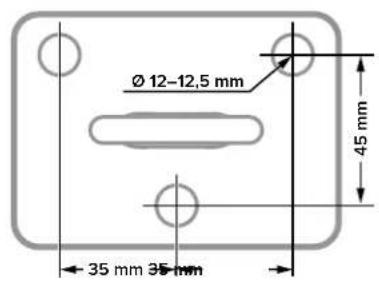

Percez trois trous de ∅ 12–12,5 mm tel qu'illustré ci-contre. La profondeur des trous ne doit pas excéder 35–40 mm. Époussetez les trous. Insérez trois boulons d'ancrage dans les trous. À l'aide d'un marteau, frappez la tête des boulons d'ancrage de sorte que la cheville affleure à la surface du plafond. Positionnez la plaque de suspension sur les boulons d'ancrage. Assurezvous que les trois boulons d'ancrage sont serrés à fond pour expanser et verrouiller les systèmes d'ancrage.
Si les normes de sécurité et de construction en vigueur l'exigent, installez un crochet d'ancrage pour l'élingue de sécurité. Percez un trou de ∅ 8–8,5 mm pour le crochet d'ancrage à côté de la plaque de suspension. La profondeur du trou ne doit pas excéder 35–40 mm. Époussetez le trou, insérez le crochet d'ancrage et serrez à fond.
Fixation universelle

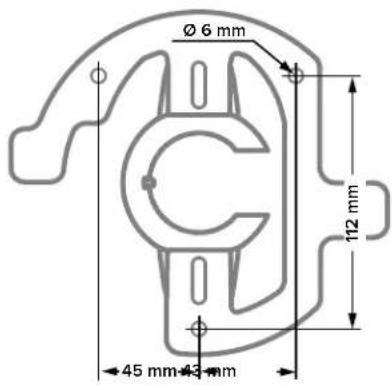

Percez trois trous de ∅ 6 mm tel qu'illustré ci-contre. La profondeur des trous ne doit pas excéder 40 mm. Époussetez les trous. Insérez trois boulons d'ancrage dans les trous. À l'aide d'un marteau, frappez la tête des boulons d'ancrage de sorte que la cheville affleure à la surface du plafond. Positionnez le support de fixation sur les boulons d'ancrage. Assurez-vous que les trois boulons d'ancrage sont serrés à fond pour expanser et verrouiller les systèmes d'ancrage.
Si les normes de sécurité et de construction en vigueur l'exigent, installez un crochet d'ancrage pour l'élingue de sécurité. Percez un trou de ∅ 8 mm pour le crochet d'ancrage. La profondeur du trou ne doit pas excéder 50 mm. Époussetez le trou, insérez le crochet d'ancrage et serrez à fond.



Choix de la tige de prolongation (fixation universelle uniquement)
Consultez les tableaux suivants pour choisir la tige de prolongation adaptée à votre ventilateur.
Hauteur du plafond
Pour des performances optimales, nous vous recommandons d'utiliser une tige de prolongation dont la longueur est adaptée à la hauteur du plafond :
| Hauteur du plafond | Longueur de la tige de prolongation |
| 2,9–3,4 m(9,5–11 pi) | 508 mm(20 po) |
| 3,4–4 m(11–13 pi) | 813 mm(32 po) |
| 4–4,3 m*(13–14 pi*) | 1 219 mm*(48 po*) |
| >4,3 m*(>14 pi*) | 1 524 mm*(60 po*) |
* Pour les plafonds de plus de 4 m (13 pi), Big Ass Fans recommande l'utilisation d'une tige de prolongation longue. Le ventilateur est livré de série avec deux tiges de prolongation : 508 mm (20 po) et 813 mm (32 po). Les autres longueurs sont disponibles auprès du service à la clientèle.
Pente du plafond
Les ventilateurs Haiku à fixation universelle peuvent être installés sur des plafonds rampants dont la pente forme un angle inférieur à 33°.
| Diamètre du ventilateur | Pente maximale du plafond | Longueur de la tige de prolongation |
| 1,3 m(52 po) | 26^ | 508 mm(20 po) |
| 1,3 m(52 po) | 33^ | 813 mm(32 po) |
| 1,5 m(60 po) | 22^ | 508 mm(20 po) |
| 1,5 m(60 po) | 33^ | 813 mm(32 po) |
| 2,1 m(84 po) | 16^ | 508 mm(20 po) |
| 2,1 m(84 po) | 29^ | 813 mm(32 po) |

Pour une installation en extérieur sous plafond rampant, Big Ass Fans vous recommande d'utiliser le kit de stabilisation pour plafond rampant (disponible séparément).
Télécommande Haiku
Conservez la télécommande à l'abril de l'eau et de la pluie.

Allume ou éteint le ventilateur.

Active le minuteur pour une durée maximale de huit heures. Chaque pression allonge la durée d'une heure.

Allume ou éteint l'éclairage. Désactive le minuteur.


Augmente la vitesse de rotation ou la luminosité.

Fait varier la vitesse du ventilateur pour simuler une brise naturelle.

Réduit la vitesse de rotation ou la luminosité.

Ajuste automatiquement la vitesse du ventilateur pendant la nuit, pour un sommeil tout en confort.

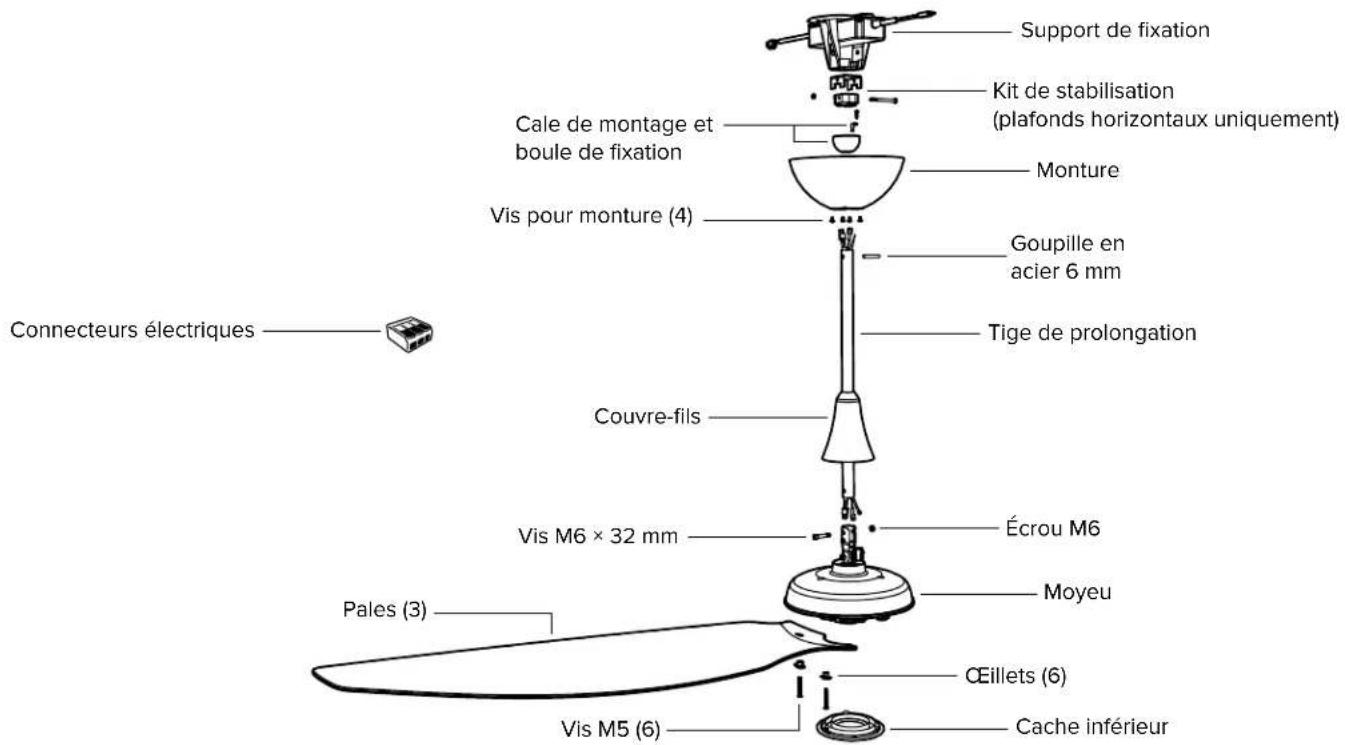

FIXATION UNIVERSELLE
Si votre ventilateur est livré avec un filtre EMI, installez-le.
Pour les plafonds rampants, Big Ass Fans vous recommande d'utiliser le kit de stabilisation pour plafond rampant (disponible séparément).

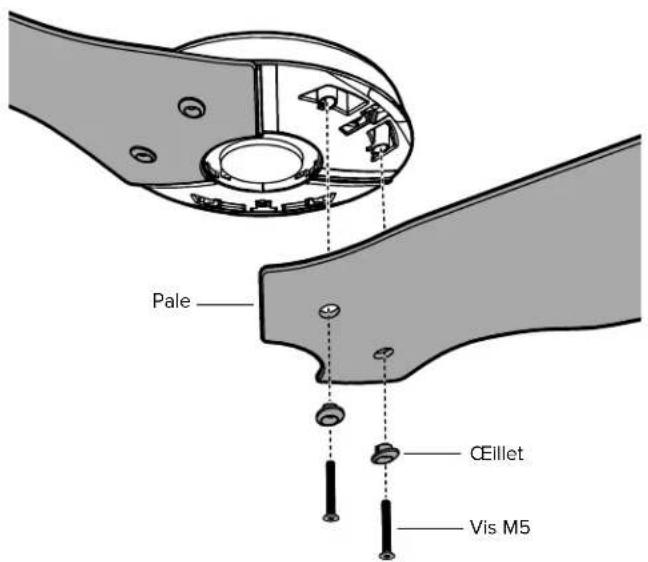

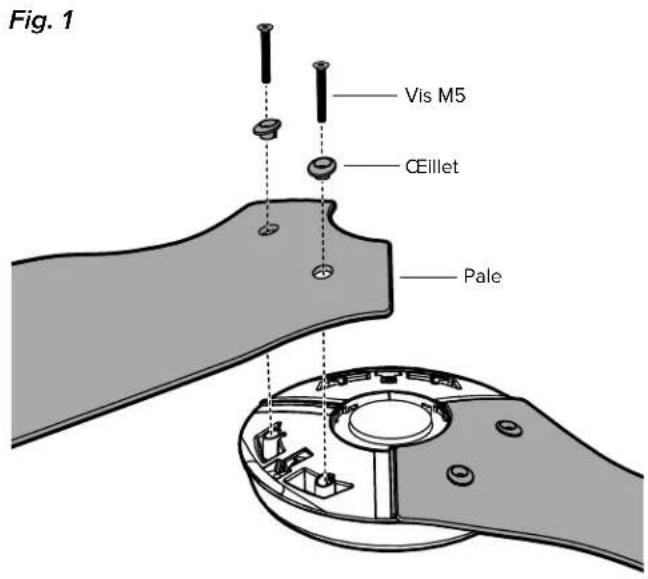

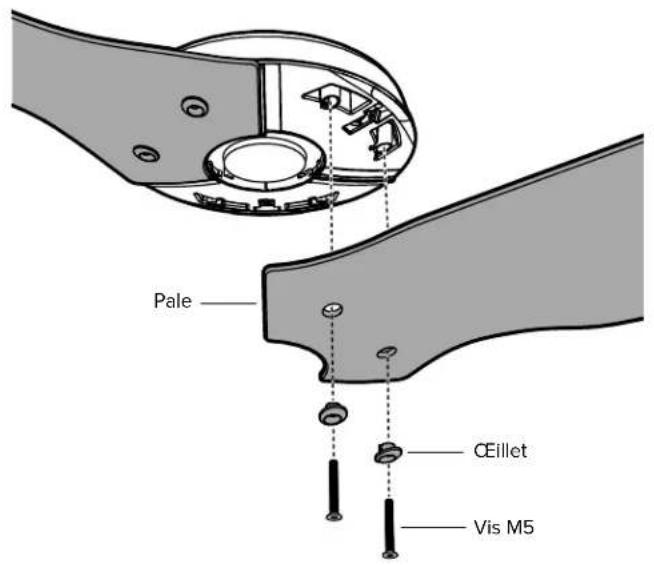

1 Montage des pales
En travaillant dans le sens des aiguilles d'une montre, alignez chaque pale sur le moyeu, puis fixez-les à l'aide de la visserie prévue à cet effet (fig. 1). Veillez à faire correspondre les couleurs des pastilles collées sur les pales et sur le moyeu !


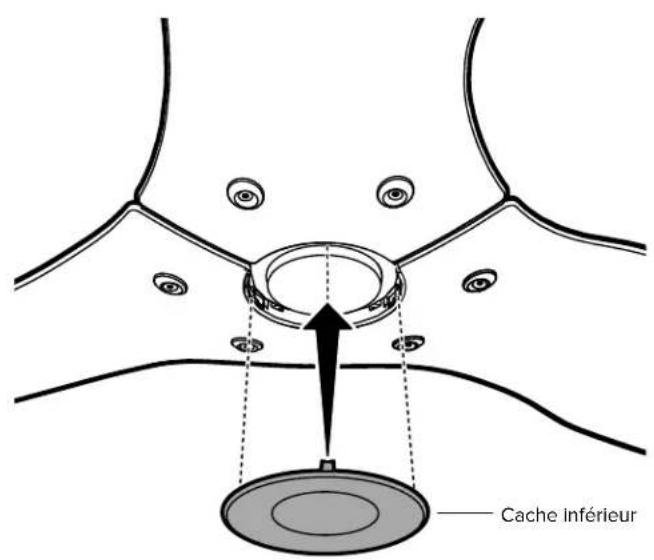

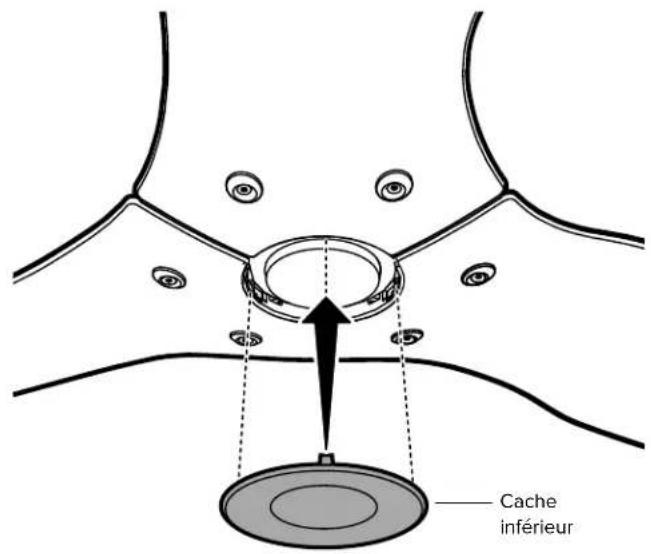

2 Mise en place du cache inférieur
Fixez le cache inférieur comme illustré ci-dessous (fig. 2).
Fig. 2


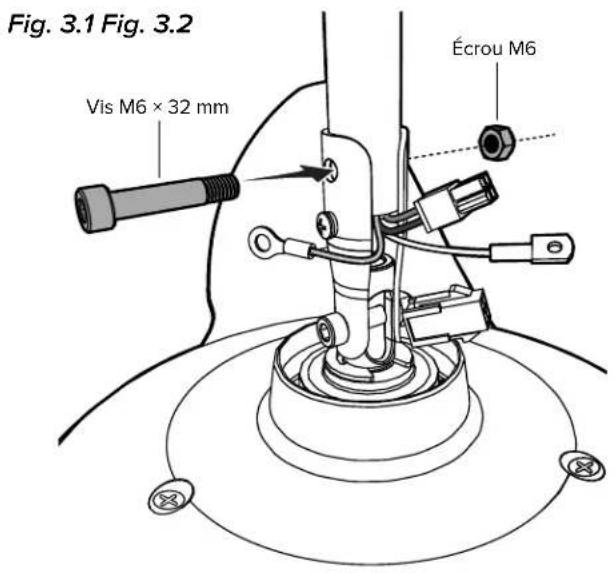

Cache inférieur3 Fixation de la tige de prolongation et du faisceau de fils

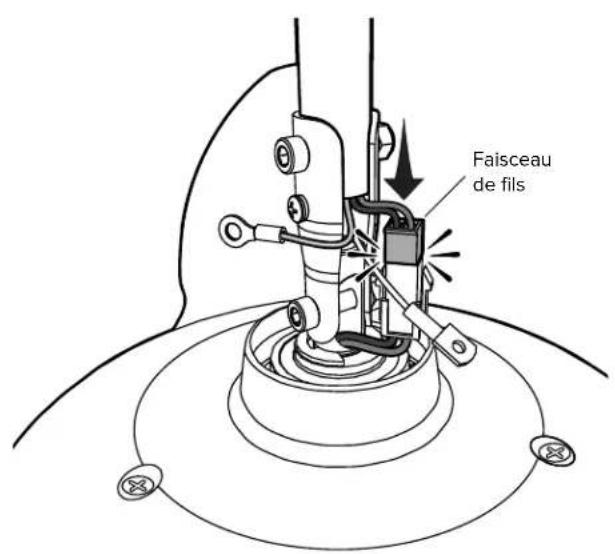

Alignez les trous de la tige de prolongation sur ceux du support moteur, puis fixez la tige de prolongation à l'aide de la vis M6 × 32 mm et de l'écrou M6 (fig. 3.1).
Branchez le faisceau de fils sortant de la tige de prolongation au connecteur sortant du moyeu (fig. 3.2).


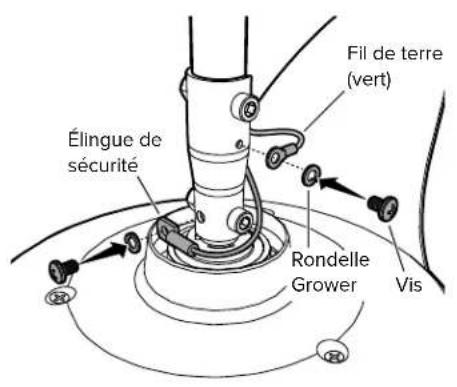

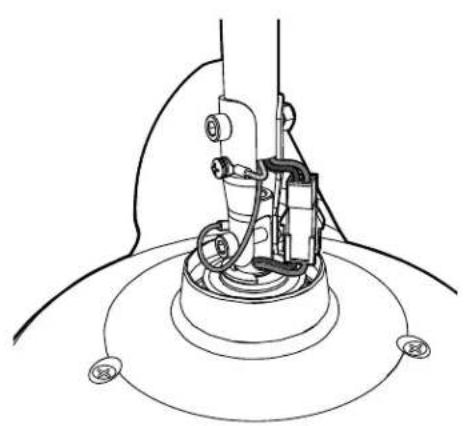

Faisceau de fils4 Fixation de la partie inférieure de l'élingue de sécurité et du fil de terre
Fixez l'élingue de sécurité et la cosse du fil de terre à l'aide des vis non peintes et des rondelles Grower (fig. 4.1).
Vérifiez que la visserie est bien serrée, puis tirez doucement sur les câbles en haut de la tige de prolongation pour éliminer le mou (fig. 4.2).
Faites descendre le couvre-fils le long de la tige de prolongation et laissez-le en appui sur le moyeu du ventilateur. Assurez-vous qu'aucun fil n'est visible entre le couvre-fils et le moyeu du ventilateur. Faites descendre la monture le long de la tige de prolongation (fig. 4.3).
Fig. 4.1 Fig. 4.2 Fig. 4.3


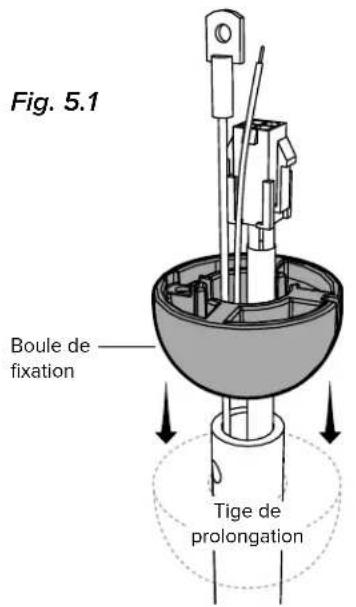

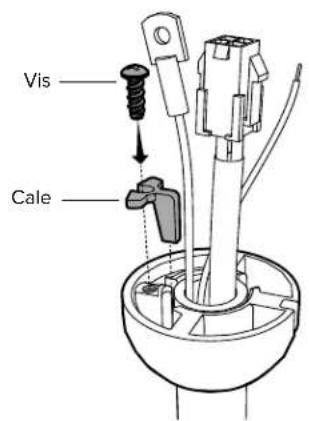

5 Mise en place de la boule de fixation
Enfilez la boule de fixation sur la tige de prolongation (fig. 5.1).

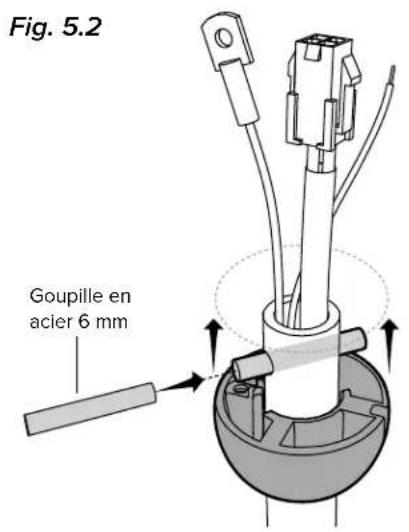

Introduisez la goupille d'acier de 6 mm dans le trou situé en haut de la tige de prolongation, puis faites remonter la boule de fixation en veillant à ce que la goupille d'acier se loge dans ses fentes internes (fig. 5.2).
Insérez la cale dans la boule de fixation et maintenez-la en place à l'aide de la vis. Serrez suffisamment pour éviter tout jeu entre la boule de fixation et la tige de prolongation, mais ne serrez pas trop (fig. 5.3).
6 Mise en place du support de fixation
Coupez l'alimentation du ventilateur avant d'installer le support de fixation!
Fixez le support de fixation à la structure d'ancrage à l'aide des visserie de montage approprié (Fig. 6).
Boîte de dérivation illustrée. La configuration de votre structure d'ancrage peut être différente de celle de l'illustration.
7 Suspension du ventilateur

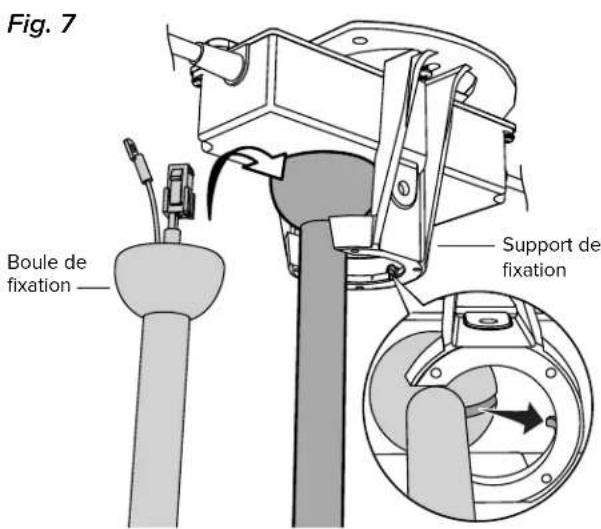

Soulevez le ventilateur jusqu'au support de fixation. Alignez la nervure du support de fixation sur la fente de la boule de fixation, mettez la boule de fixation en place, puis relâchez le ventilateur (fig. 7).
Faites légèrement pivoter la tige de prolongation pour vous assurer qu'elle est bien en place et qu'elle ne bougera pas une fois le ventilateur en marche.


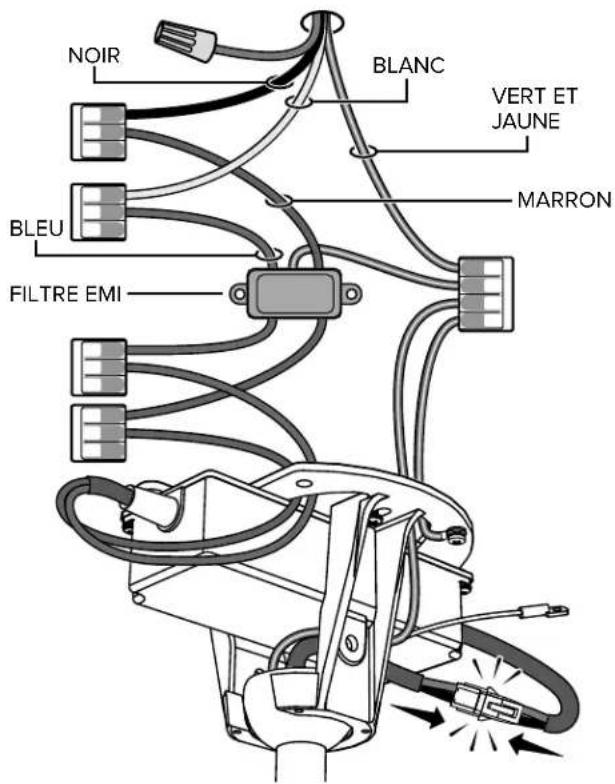

Fig. 7 Boule de fixation Support de fixation8 Câblage du ventilateur
Coupez l'allimentation du ventilateur avant de procéder au câblage !
Ne branchez jamais le ventilateur à une source de courant endommagée ! N'essayez pas de réparer une panne électrique seul. Contactez un électricien qualifié si vous avez le moindre doute concernant le raccordement électrique de ce ventilateur.

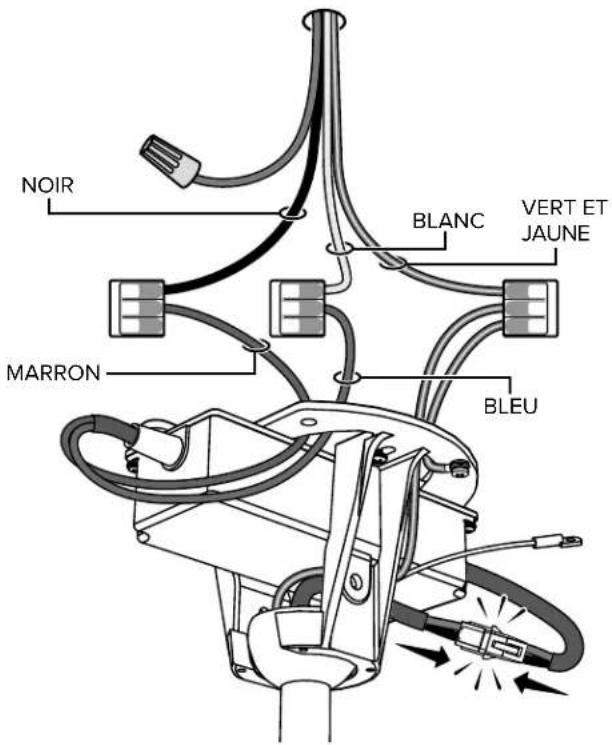

Procédez au câblage conformément au schéma électrique, en utilisant les connecteurs électriques (fig. 8). Si votre ventilateur est livré avec un filtre EMI, installez-le en suivant le schéma électrique.
Fixez le fil de terre vert au support à l'aide de la vis non peinte. Branchez le faisceau de fils provenant de l'alimentation au faisceau de fils sortant de la tige de prolongation, en veillant à ce que les fils électriques et l'élingue de sécurité sortent du même côté.
Fig. 8

| Amérique du Nord 100–120 V | Autres régions | |
| Phase CA/L1 Marron | Noir Marron | |
| Neutre CA/L2 Bleu | Blanc Bleu | |
| PE/Terre Vert et jaune | Vert ou cuivre nu Vert et jaune |
Schéma électrique
(sans filtre EMI)
(avec filtre EMI)


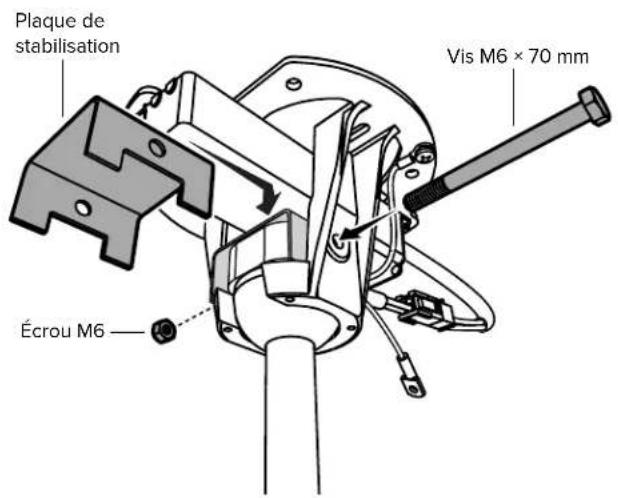

9 Mise en place du kit de stabilisation pour plafond horizontal

Pour une installation sous plafond rampant, Big Ass Fans vous recommande d'utiliser le kit de stabilisation pour plafond rampant.

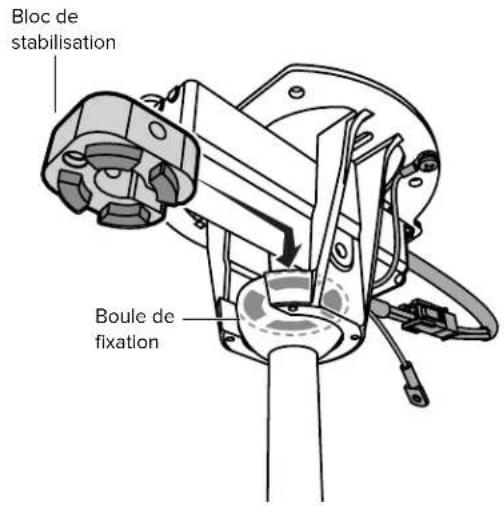

Insérez le bloc de stabilisation dans les ouvertures supérieures de la boule de fixation (fig. 9.1).
Fixez la plaque de stabilisation au bloc de stabilisation à l'aide de la vis M6 × 70 mm et de l'écrou M6 (fig. 9.2).
Fig. 9.1 Fig. 9.2


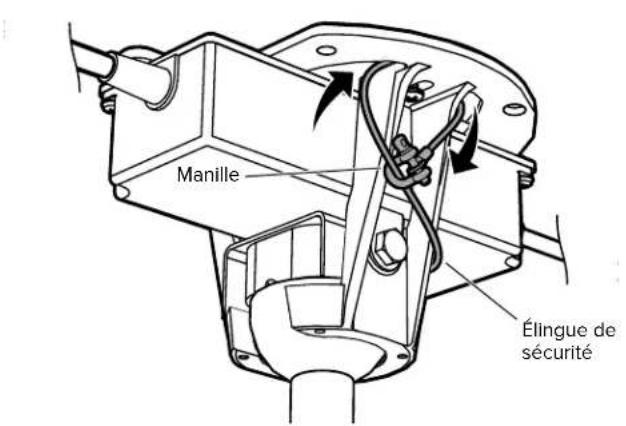

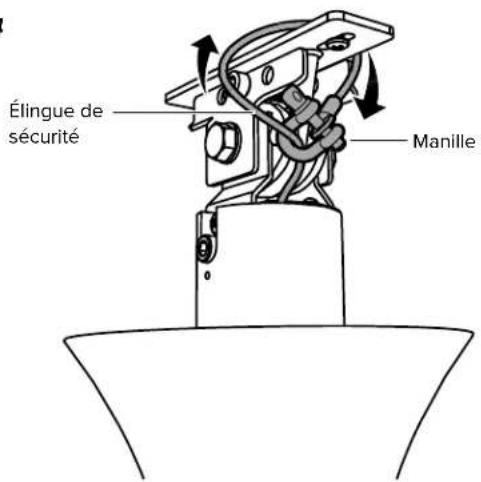

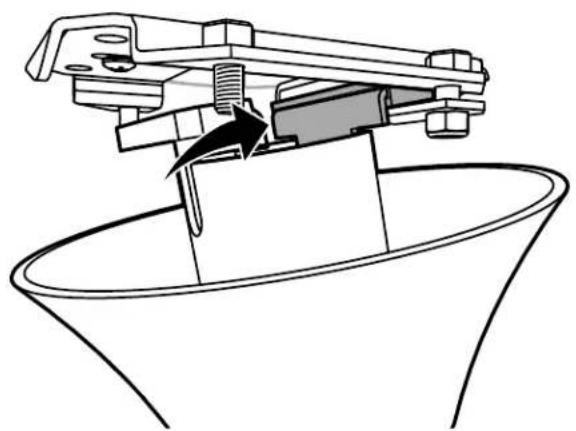

10 Mise en place de l'élingue de sécurité
Passez l'élingue de sécurité autour du support de fixation ou d'un élément structurel, puis attachez-la à l'aide de la manille (fig. 10).
Fig. 10
Canada : L'élingue de sécurité doit être directement fixée à un élément structurel du bâtiment. Il est parfois nécessaire d'installer des éléments structurels supplémentaires pour créer des points d'attache.

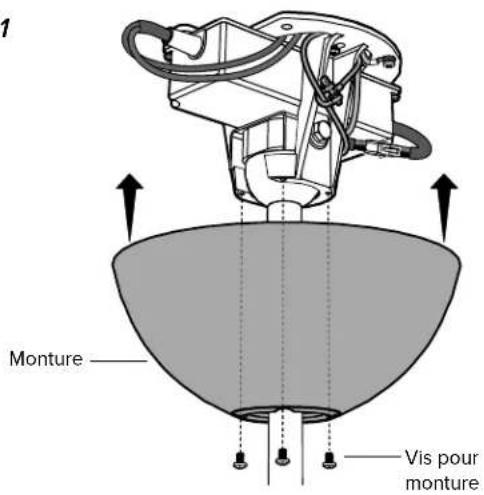

11 Mise en place de la monture
Faites remonter la monture jusqu'au support de fixation en alignant les quatre trous de la monture sur ceux du support. Fixez la monture au support de fixation à l'aide des vis peintes (fig. 11). Veillez à bien rentrer tous les fils ainsi que l'élingue de sécurité dans la monture.
Fig. 11
L'installation est terminée. Vous pouvez à présent tester votre ventilateur en utilisant la télécommande.
FIXATION COURTE


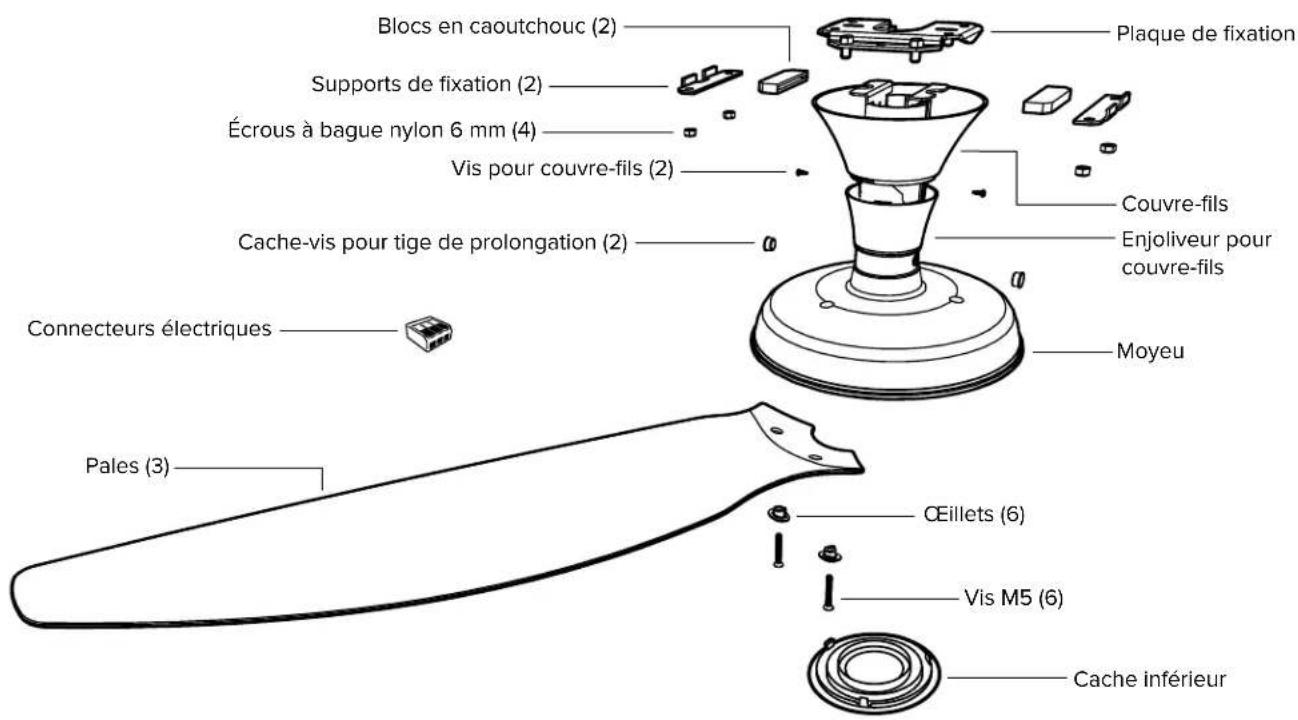

Blocs en caoutchouc (2) Supports de fixation (2) Écrous à bague nylon 6 mm (4) Vis pour couvre-fils (2) Cache-vis pour tige de prolongation (2) Connecteurs électriques Pales (3) Cleillets (6) Vis M5 (6) Plaque de fixation Couvre-fils Enjoliveur pour couvre-fils Moyeu Cache inférieurUtilisez les cache vis pour tige de prolongation de la couleur de votre ventilateur. Élingue de sécurité non représentée.

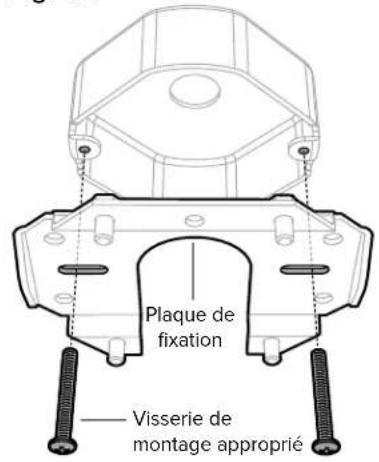

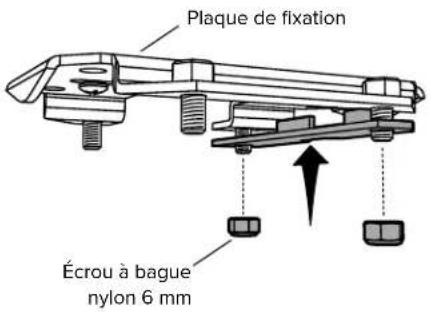

1 Mise en place de la plaque de fixation et d'un seul support

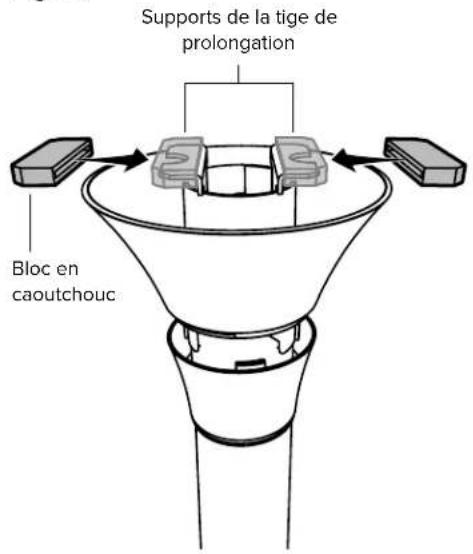

Enfilez les blocs en caoutchouc sur les supports de la tige de prolongation (fig. 1.1).
Fixez le support de fixation à la structure d'ancrage à l'aide des visserie de montage approprié (Fig. 1.2). La configuration de votre structure d'ancrage peut être différente de celle de l'illustration.
Montez l'un des deux supports de fixation sur la plaque de fixation à l'aide de deux écrous à bague nylon de 6 mm, sans serrer à fond (fig. 1.3).
Fig. 1.1
Fig. 1.3
2 Mise en place de l'élingue de sécurité
Soulevez le ventilateur jusqu'au support de fixation et insérez provisoirement l'un des deux blocs en caoutchouc dans l'espace situé entre le support et la plaque (fig. 2.1). Tout en soutenant le ventilateur, passez l'élingue de sécurité autour de la plaque de fixation ou d'un élément structurel, puis attachez-la à l'aide de la manille (fig. 2.2).
Fig. 2.1
Canada : L'élingue de sécurité doit être directement fixée à un élément structurel du bâtiment. Il est parfois nécessaire d'installer des éléments structurels supplémentaires pour créer des points d'attache.
3 Câblage du ventilateur
Coupez l'alimentation du ventilateur avant de procéder au câblage !
Ne branchez jamais le ventilateur à une source de courant endommagée ! N'essayez pas de réparer une panne électrique seul. Contactez un électriclen qualifié si vous avez le moindre doute concernant le raccordement électrique de ce ventilateur.
Laissez le ventilateur pendre librement, suspendu à l'élingue de sécurité. Procédez au câblage conformément au schéma électrique, en utilisant les connecteurs électriques (fig. 3).
Fig. 3

| Amérique du Nord 100–120 V | Autres régions | |
| Phase CA/L1 Marron | Noir Marron | |
| Neutre CA/L2 Bleu | Blanc Bleu | |
| PE/Terre Vert et jaune | Vert ou cuivre nu Vert et jaune |
HAIKU® BY BIG ASS FANS

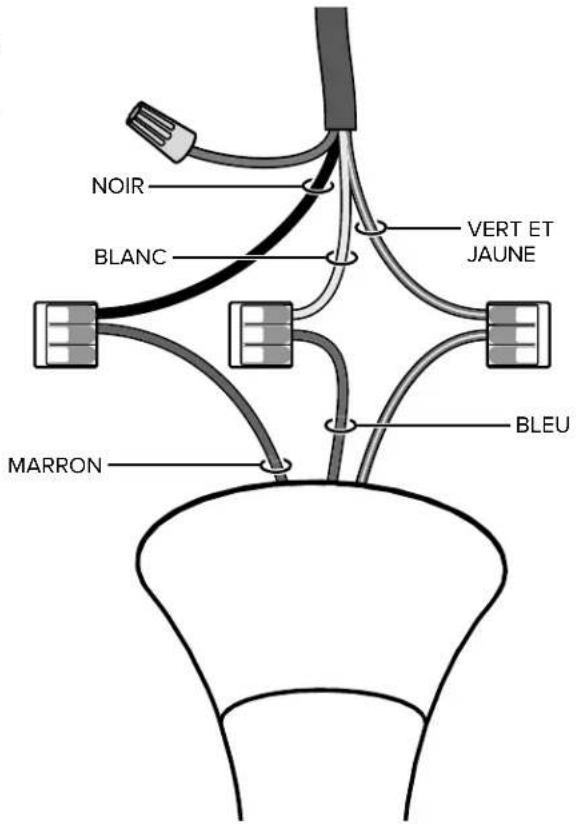

Schéma électrique


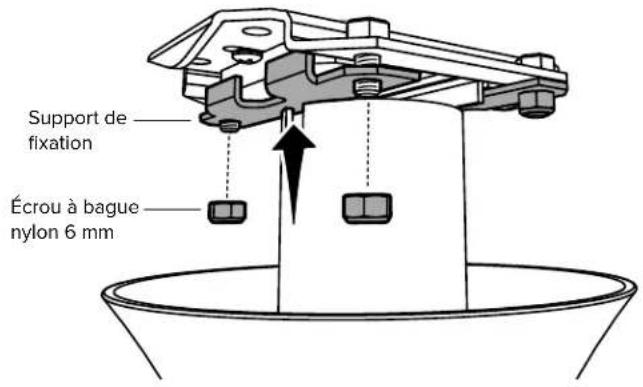

NOIR BLANC VERT ET JAUNE MARRON BLEU4 Montage des supports de fixation
Soulevez le ventilateur jusqu'au support de fixation. Glissez l'un des blocs en caoutchouc entre la plaque de fixation et le support de fixation préalablement monté (avec les écrous à bague nylon de 6 mm non serrés à fond).
Fixez l'autre bloc en caoutchouc à l'aide du support de fixation et des écrous restants (fig. 4).
Serrez tous les boulons à fond.
Fig. 4


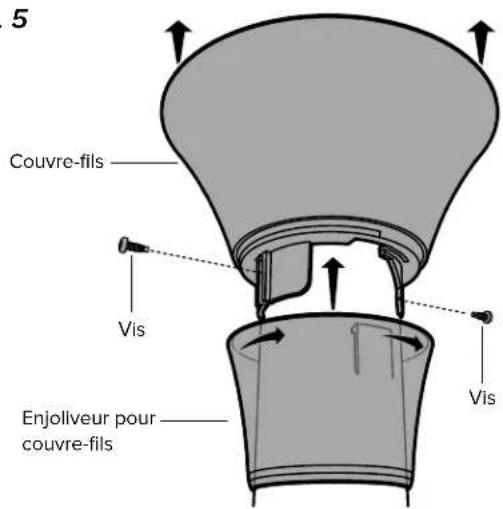

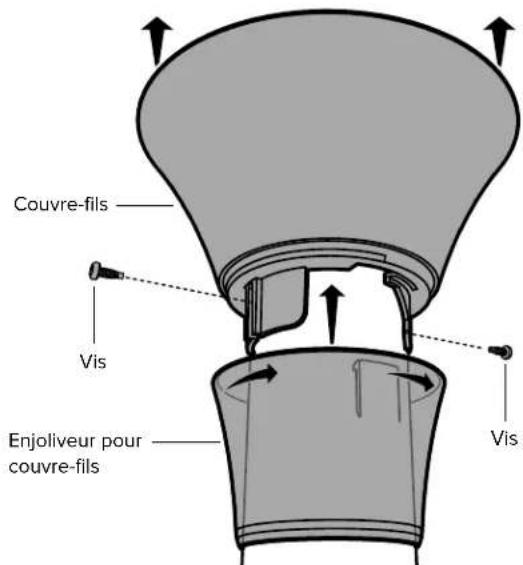

Faites remonter le couvre-fils en veillant à laisser un espace d'environ 3 mm (1/8 po) entre le couvre-fils et le plafond. Alignez les fentes de fixation sur les trous de vis de la tige de prolongation, puis fixez le couvre-fils à l'aide des vis prévues à cet effet.
Faites remonter l'enjoliveur le long de la tige de prolongation en alignant les ergots intérieurs sur les fentes de la partie inférieure du couvre-fils. Enclenchez l'enjoliveur en le faisant pivoter dans le sens des aiguilles d'une montre (fig. 5).
Fig. 5
6 Montage des pales
En travaillant dans le sens des aiguilles d'une montre, alignez chaque pale sur le moyeu, puis fixez-les à l'aide de la visserie prévue à cet effet (fig. 6). Veillez à faire correspondre les couleurs des pastilles collées sur les pales et sur le moyeu !
Fig. 6

7 Mise en place du cache inférieur
Fixez le cache inférieur comme illustré ci-dessous (fig. 7).
Fig. 7
L'installation est terminée. Vous pouvez à présent tester votre ventilateur en utilisant la télécommande.

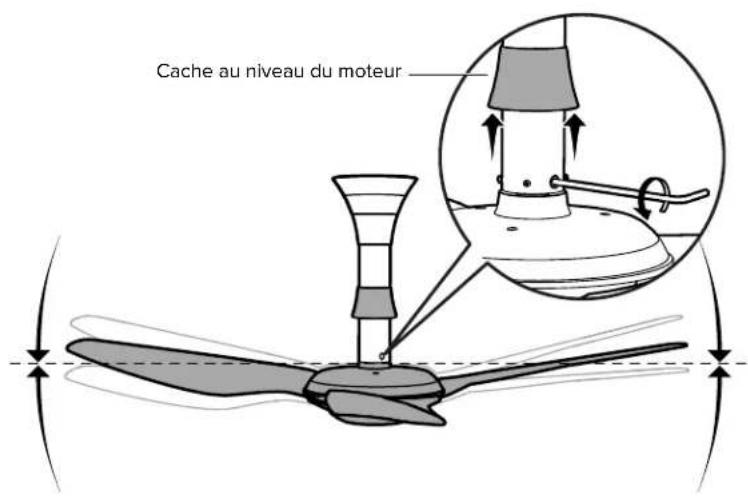

Si votre ventilateur est légèrement incliné, soulevez le cache situé au niveau du moteur et repérez la vis de pivotement. Desserrez-la à l'aide d'une clé 6 pans de 5 mm, rectifiez l'aplomb du ventilateur, puis resserrez la vis.


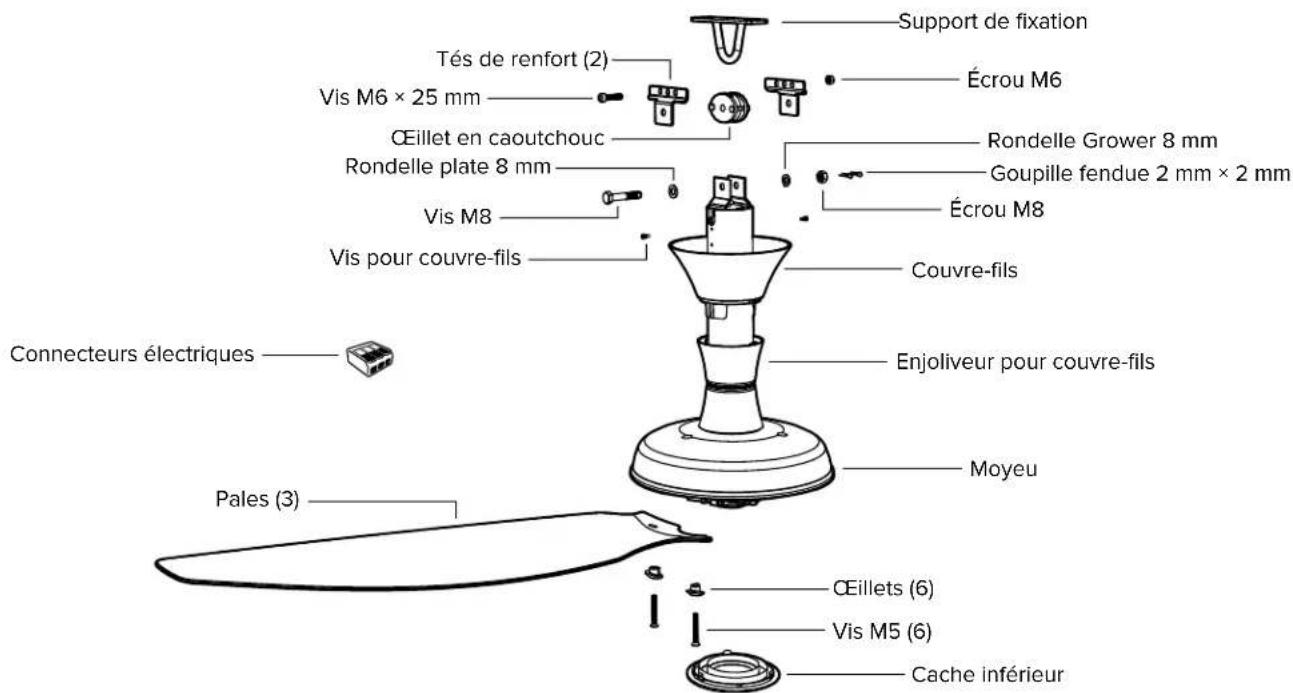

Cache au niveau du moteurFIXATION STANDARD
HAIKU® BY BIG ASS FANS

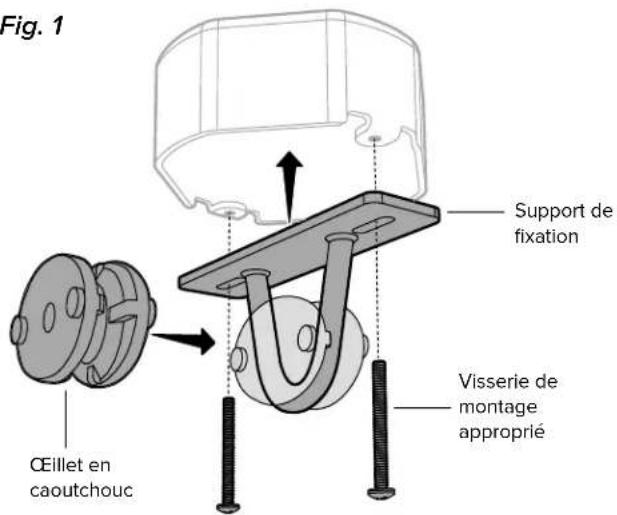

1 Mise en place du support de fixation
Insérez l'œillet en caoutchouc dans le support de fixation (fig. 1).
Fixez le support de fixation à la structure d'ancrage à l'aide des visserie de montage approprié (fig. 1). La configuration de votre structure d'ancrage peut être différente de celle de l'illustration.


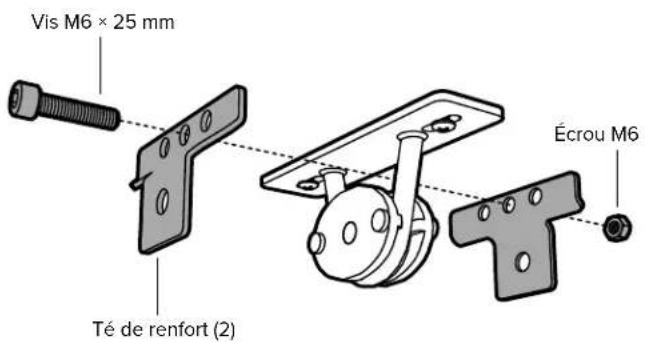

2 Fixation des tés de renfort
Fixez les tés de renfort à l'aide de la visserie fournie sans serrer à fond (fig. 2). La vis doit être introduite dans le trou du milieu. Ne serrez pas le boulon à fond.
Fig. 2


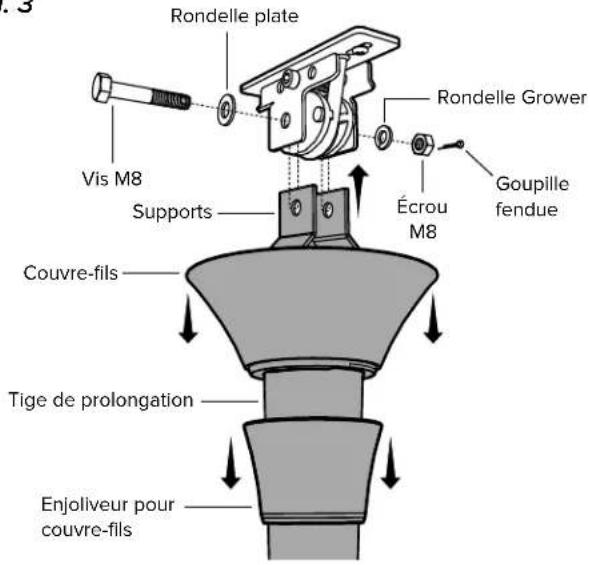

Vis M6 × 25 mm Té de renfort (2) Écrou M63 Suspension du ventilateur
Amenez la tige de prolongation jusqu'au support de fixation, puis insérez les supports de la tige de prolongation entre les tés de renfort et l'œillet en caoutchouc en veillant à aligner les trous de fixation. Fixez la tige de prolongation à l'aide de la visserie prévue à cet effet (fig. 3).

Serrez le boulon à fond de sorte que les tés compriment légèrement l'œillet en caoutchouc.
Fig. 3
4 Mise en place de l'élingue de sécurité
Tout en soutenant le ventilateur, passez l'élingue de sécurité autour du support de fixation ou d'un élément structurel, puis attachez-la à l'aide de la manille (fig. 4).
Fig. 4
Canada : L'élingue de sécurité doit être directement fixée à un élément structurel du bâtiment. Il est parfois nécessaire d'installer des éléments structurels supplémentaires pour créer des points d'attache.
5 Câblage du ventilateur
Coupez l'alimentation du ventilateur avant de procéder au câblage !
Ne branchez jamais le ventilateur à une source de courant endommagée ! N'essayez pas de réparer une panne électrique seul. Contactez un électricien qualifié si vous avez le moindre doute concernant le raccordement électrique de ce ventilateur.
Procédez au câblage conformément au schéma électrique, en utilisant les connecteurs électriques (fig. 5).
Fig. 5

| Amérique du Nord 100–120 V | Autres régions | |
| Phase CA/L1 Marron | Noir Marron | |
| Neutre CA/L2 Bleu | Blanc Bleu | |
| PE/Terre Vert et jaune | Vert ou cuivre nu Vert et jaune |
Schéma électrique
6 Mise en place du couvre-fils et de son enjoliveur
Faites remonter le couvre-fils en veillant à laisser un espace d'environ 3 mm (1/8 po) entre le couvre-fils et le plafond. Alignez les fentes de fixation sur les trous de vis de la tige de prolongation, puis fixez le couvre-fils à l'aide des vis prévues à cet effet.
Faites remonter l'enjoliveur le long de la tige de prolongation en alignant les ergots intérieurs sur les fentes de la partie inférieure du couvre-fils. Enclenchez l'enjoliveur en le faisant pivoter dans le sens des aiguilles d'une montre (fig. 6).
Fig. 6
7 Montage des pales
En travaillant dans le sens des aiguilles d'une montre, alignez chaque pale sur le moyeu, puis fixez-les à l'aide de la visserie prévue à cet effet (fig. 7). Veillez à faire correspondre les couleurs des pastilles collées sur les pales et sur le moyeu !
Fig. 7

8 Mise en place du cache inférieur
Fixez le cache inférieur comme illustré ci-dessous (fig. 8).
Fig. 8
L'installation est terminée. Vous pouvez à présent tester votre ventilateur en utilisant la télécommande.
Si votre ventilateur est légèrement incliné, soulevez le cache situé au niveau du moteur et repérez la vis de pivotement. Desserrez-la à l'aide d'une clé 6 pans de 5 mm, rectiflez l'aplomb du ventilateur, puis resserrez la vis.
DÉPANNAGE

Il se peut que votre ventilateur donne des à-coups (vers l'avant et vers l'arrière) au démarrage. Ce phénomène normal ne nuit pas au bon fonctionnement du ventilateur.
Essayez les procédures de dépannage suivantes avant de contacter le service à la clientèle. Pour obtenir des informations complémentaires sur l'utilisation, l'entretien et le dépannage de votre ventilateur, rendez-vous sur bigassfans.com/support
| Problème Solution | |
| Le ventilateur ne démarre pas. | Vérifiez que le ventilateur est alimenté en électricité.Vérifiez le bon fonctionnement du disjoncteur ou du tableau des fusibles et de l'interrupteur mural.Vérifiez que le ventilateur est correctement câblé et qu'il est mis à la terre.Assurez-vous d'avoir retiré le film en plastique au niveau du compartiment de la pile de la télécommande. |
| Le ventilateur oscille. | Démontez les pales et vérifiez que la couleur des pastilles collées sur les pales correspond à la couleur des pastilles collées sur le moyeu du ventilateur. Si les couleurs ne correspondent pas, intervertissez les pales de façon à les monter au bon emplacement. |
| Le ventilateur est légèrement incliné.(Fixations courte et standard uniquement) | Soulevez le cache situé au niveau du moteur et repérez la vis de pivotement. Desserrez-la à l'aide d'une clé 6 pans de 5 mm, rectifiez l'aplomb du ventilateur, puis resserrez la vis. |
| Le ventilateur est bruyant. | Arrêtez complètement le ventilateur.Faites lentement tourner les pales à la main, en vérifiant qu'aucune pièce ne frotte contre le moyeu lorsque le ventilateur tourne.Vérifiez toutes les fixations et toute la visserie du ventilateur. S'il y a du jeu, resserrez les vis et les boulons. |
| J'ai besoin de réinitialiser le ventilateur. | Maintenez le bouton On/Off enfoncé jusqu'à ce que les voyants DEL commencent à clignoter. Dans les trois secondes qui suivent, rappuyez sur le bouton On/Off. Lorsque les voyants DEL arrêtent de clignoter, le ventilateur est réinitialisé. |
ESPAÑOL

