MODE D'EMPLOI Turbo6 Big Ass Fans
Guide d'installation
Guía de instalación
CONTENTS
Avant de commencer ....1
Pièces et quincaillerie ....3
Installation du ventilateur....4
Dépannage....18
Entretien 20
Nous joindre 21

Rév. B
07/25/2024
LISEZ ET CONSERVEZ CES INSTRUCTIONS

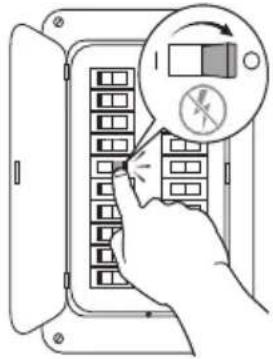

☑ Coupez l'alimentation au niveau du disjoncteur
Tension d'entrée : 100–277 VCA, 1 Φ, 50/60 Hz Ne connectez pas le ventilateur à une source d'alimentation endommagée. Ne tentez pas de résoudre les défaillances électriques par vous-même. Contactez un électricien certifié si vous n'êtes pas à l'aise pour réaliser le travail électrique. Si le code local l'exige, un électricien certifié doit réaliser l'installation du ventilateur.

N'utilisez pas le ventilateur avec un gradateur ou un interrupteur tiers.
Réunir les outils

Fourni avec le ventilateur

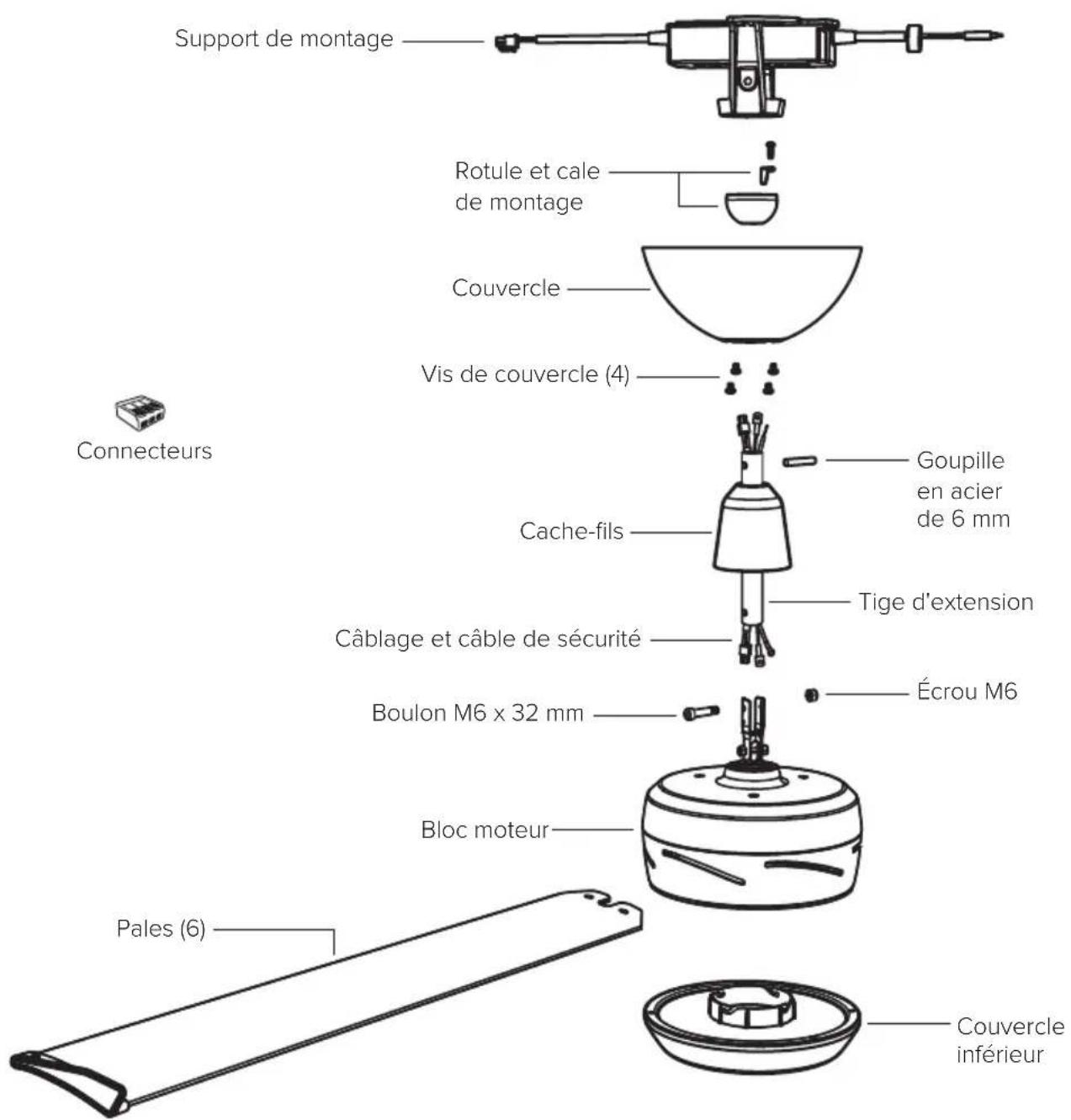

☑ Préparez le site du ventilateur et rassemblez le matériel
Boîte de sortie : Assurez-vous que votre boîtier de prise est adéquat pour supporter le ventilateur. S'il n'y a pas de boîte de sortie à l'emplacement du ventilateur, installez-en une sur une solive ou une poutre de plafond. Vous devrez fournir deux vis 10-32 pour fixer le support de montage du ventilateur au boîtier de sortie.
Plafond en béton : Vous devrez fournir trois boulons d'ancrage* pour fixer le support de fixation du ventilateur au plafond. Si votre bâtiment local l'exige et les codes de sécurité, vous devrez également fournir un crochet d'ancrage* pour le câble de sécurité. Voir page 2 pour obtenir les spécifications matérielles et les détails d'installation.
Poutrelle de plafond en bois : Vous devrez fournir deux vis à bois à tête hexagonale résistantes à la corrosion de 12-11 x 45 mm avec joint pour fixer le support de montage du ventilateur directement à la solive. Si le code local l'exige, montez ou intégrez un boîtier de sortie dans la solive. Le boîtier de sortie doit être adapté au support de ventilateur.
Emplacements extérieurs couverts : Les ventilateurs homologués pour l'humidité installés dans des emplacements extérieurs couverts doivent avoir une couverture aérienne complète fixe/permanente s'étendant sur au moins 0,6 m (2 pi) à partir des extrémités des pales de tous les côtés. Les ventilateurs résistants homologués pour l'humidité installés dans des endroits extérieurs couverts ne peuvent être montés que sur des plafonds plats.
Modèles et poids maximum : MK-TRB1-052306 : 11,1 kg (24,5 lb), MK-TRB1-062306 : 12 kg (26,4 lb), MK-TRB1-072306 : 12,8 kg (28,2 lb)
☑ Préparez un plafond en béton (le cas échéant)

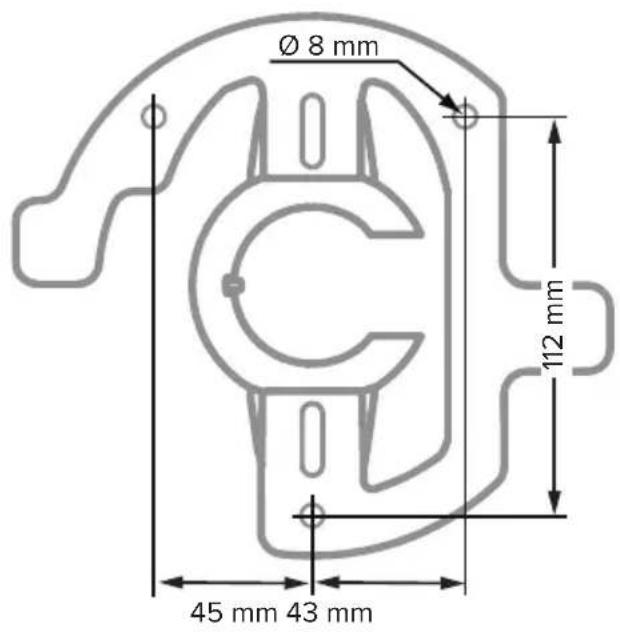

Percez trois trous de 8 mm de diamètre selon la disposition illustrée. La profondeur du trou ne doit pas dépasser 46 mm. Retirez toute la poussière des trous. Insérez trois boulons d'ancrage dans les trous. Frappez la tête des boulons d'ancrage avec un marteau en vous assurant que les fourreaux de boulon sont ajustés avec la surface du plafond. Positionnez le support de montage sur les boulons d'ancrage. Assurez-vous que les trois boulons d'ancrage sont entièrement serrés pour armer et verrouiller les ancrages.
Si les codes de sécurité et de construction locaux l'exigent, installez un crochet d'ancrage pour le câble de sécurité. Percez un trou de 8 mm de diamètre pour le crochet d'ancrage. La profondeur du trou ne doit pas dépasser 46 mm. Retirez toute poussière du trou, puis insérez le crochet d'ancrage et serrez complètement.


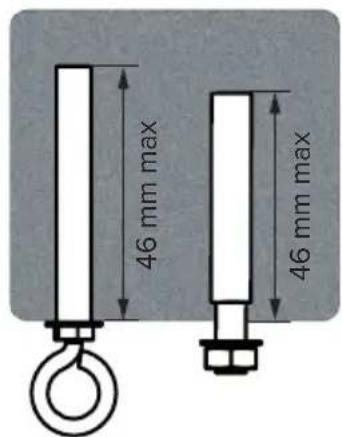

46 mm max 46 mm maxSi votre ventilateur est livré avec un filtre EMI (non illustré), installez-le.
Alignez les trous sur la tige d'extension avec les trous sur le support de moteur.
Positionnez le faisceau de câblage de la tige d'extension du même côté que l'arbre du moteur que le faisceau de câblage de l'unité du moteur. Placez le fil de terre et le câble de sécurité sur le côté opposé de l'arbre du moteur que le faisceau de câbles de l'unité du moteur. Fixez la tige d'extension avec le boulon M6 x 32 mm et l'écrou M6 (Fig. 1.1).
Fig. 1.1


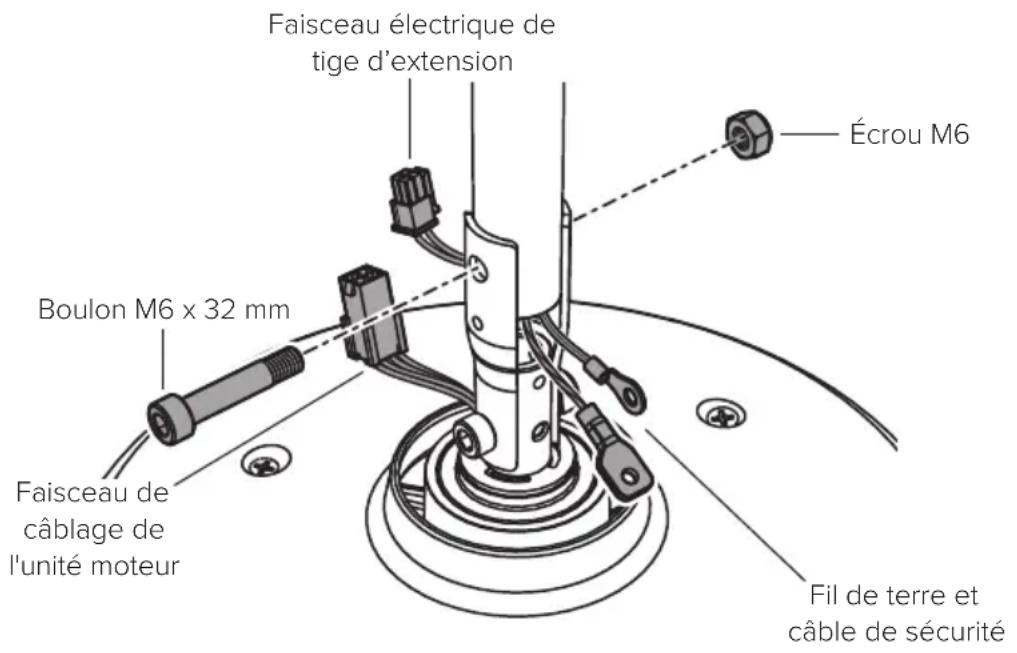

Faisceau électrique de tige d'extension Boulon M6 x 32 mm Faisceau de câblage de l'unité moteur Écrou M6 Fil de terre et câble de sécuritéBranchez le faisceau électrique de la tige d'extension au faisceau électrique du moteur (Fig. 1.2).
Fig. 1.2


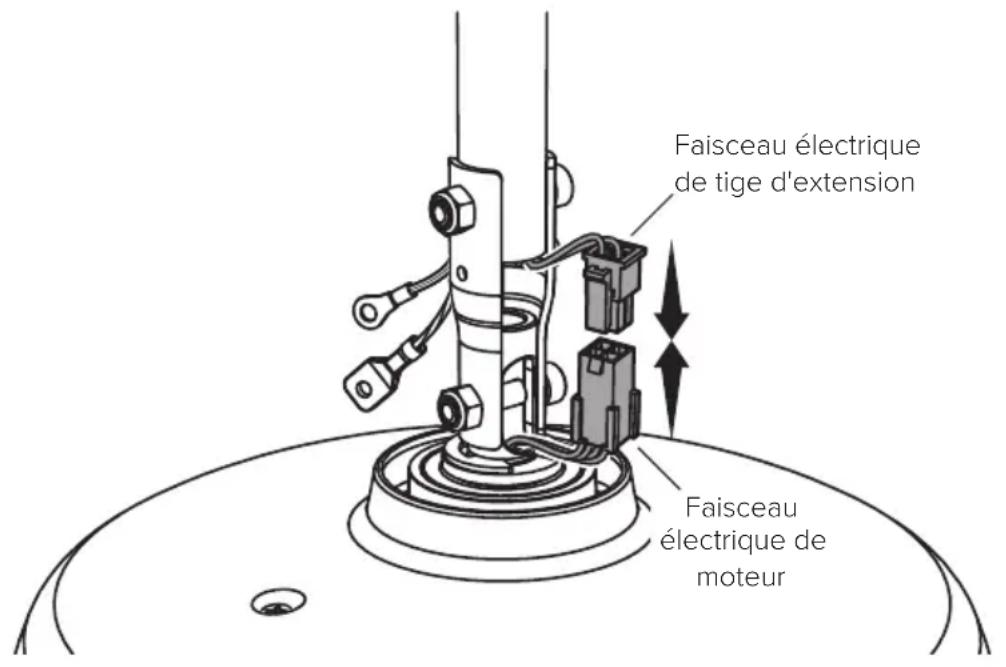

Faisceau électrique de tige d'extension Faisceau électrique de moteur2. Installer le câble de sécurité inférieur et le fil de mise à la terre
Installez le câble de sécurité et les ergots de fil de mise à la terre avec des vis et des rondelles de frein non peintes (Fig. 2).
Fig. 2


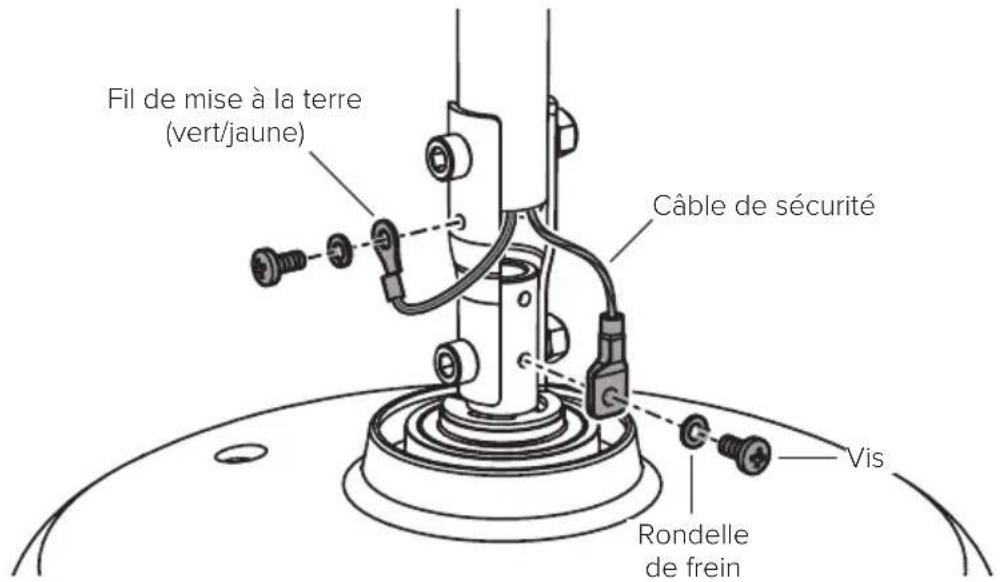

Fil de mise à la terre (vert/jaune) Câble de sécurité Rondelle de frein Vis3. Réduire le jeu

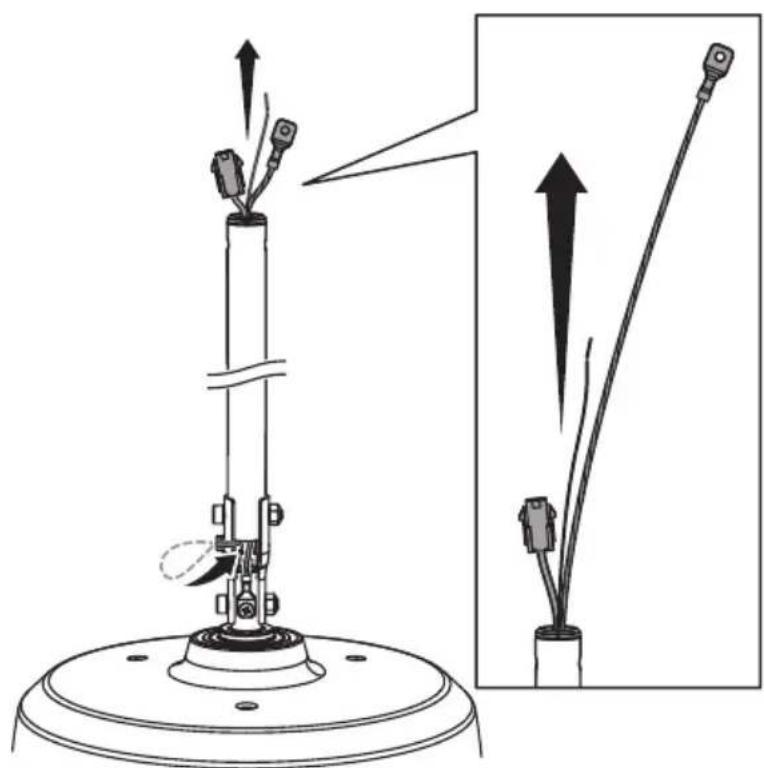

Assurez-vous que l'ensemble de la visserie est bien fixé en place, puis insérez délicatement les câbles dans le haut de la tige d'extension pour réduire la longueur excessive (Fig. 3). Assurez-vous que le bouchon en caoutchouc en haut de la tige d'extension reste en place.
Fig. 3

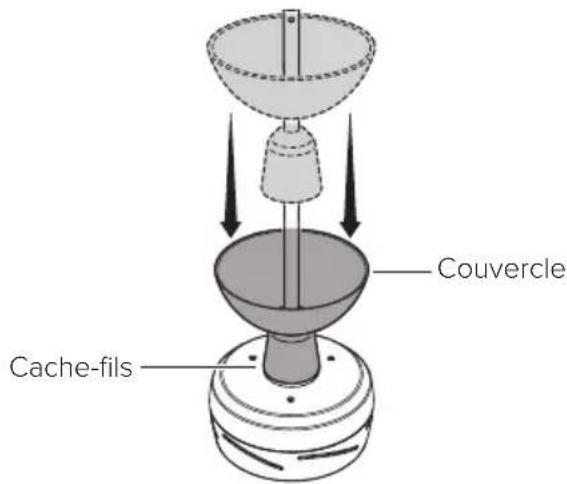

4. Placer le cache-fils et le couvercle
Faites glisser le cache-fils le long de la tige d'extension et déposez-le sur le moyeu de ventilateur. Assurez-vous qu'aucun fil n'est visible entre le cache-fils et le moyeu de ventilateur en le déposant sur le cache-fils (Fig. 4).
Fig. 4

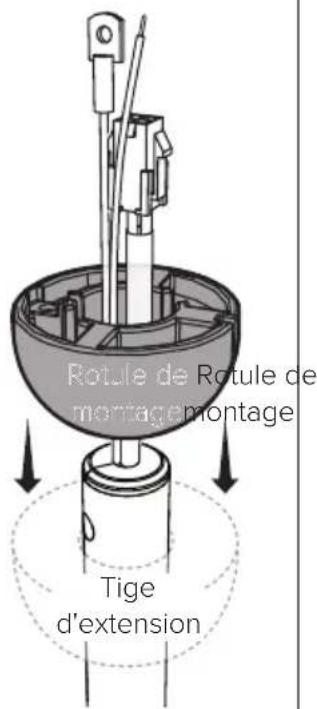

Faites glisser la rotule d'assemblage sur la tige d'extension (Fig. 5.1).

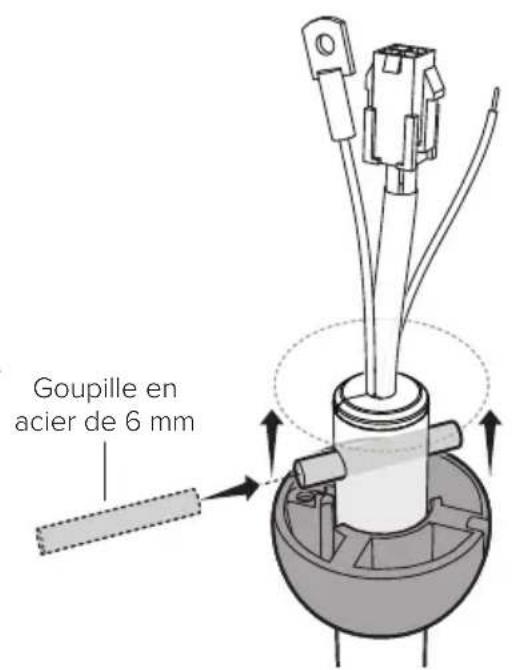

Insérez la goupille en acier de 6 mm dans le trou dans le haut de la tige d'extension, puis faites glisser la rotule d'assemblage vers le haut, ce qui permet de fixer la goupille en acier dans les fentes internes (Fig. 5.2).

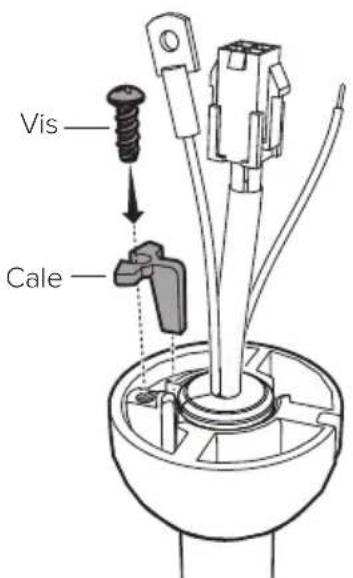

Insérez la cale dans la rotule d'assemblage et fixez-la avec la vis. Serrez la vis de façon suffisante pou éviter un mouvement entre la rotule d'assemblage et la tige d'extension, mais ne serrez pas de façon excessive (Fig. 5.3). Assurez-vous que le bouchon en caoutchouc en haut de la tige d'extension est toujours en place.
Fig. 5.1
Débranchez l'alimentation au niveau de l'emplacement du ventilateur avant de procéder à l'installation du support de montage.
AVERTISSEMENT : réalisez l'assemblage uniquement sur une boîte de sortie marquée comme étant acceptable pour le support de ventilateur.
Fixez le support de montage sur la structure de montage avec une visserie adéquate (non fournie) (Fig. 6). Boîte de sortie illustrée. Votre structure de montage pourrait être différente de celle de l'illustration. L'alimentation électrique a été omise de l'illustration du support de montage pour des raisons de clarté.
Fig. 6


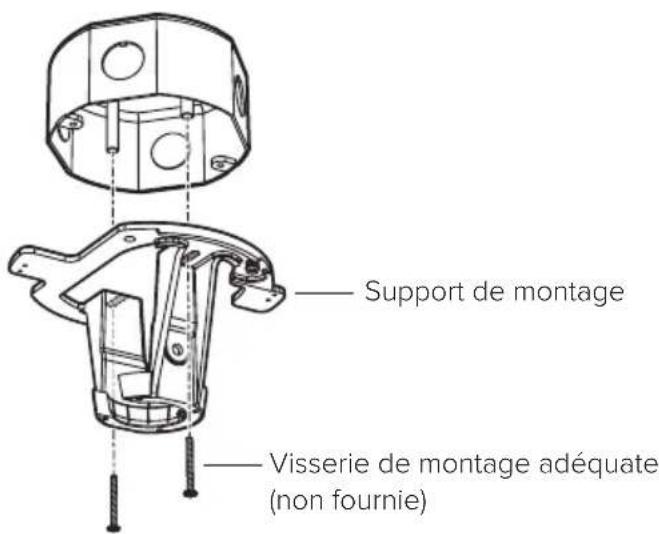

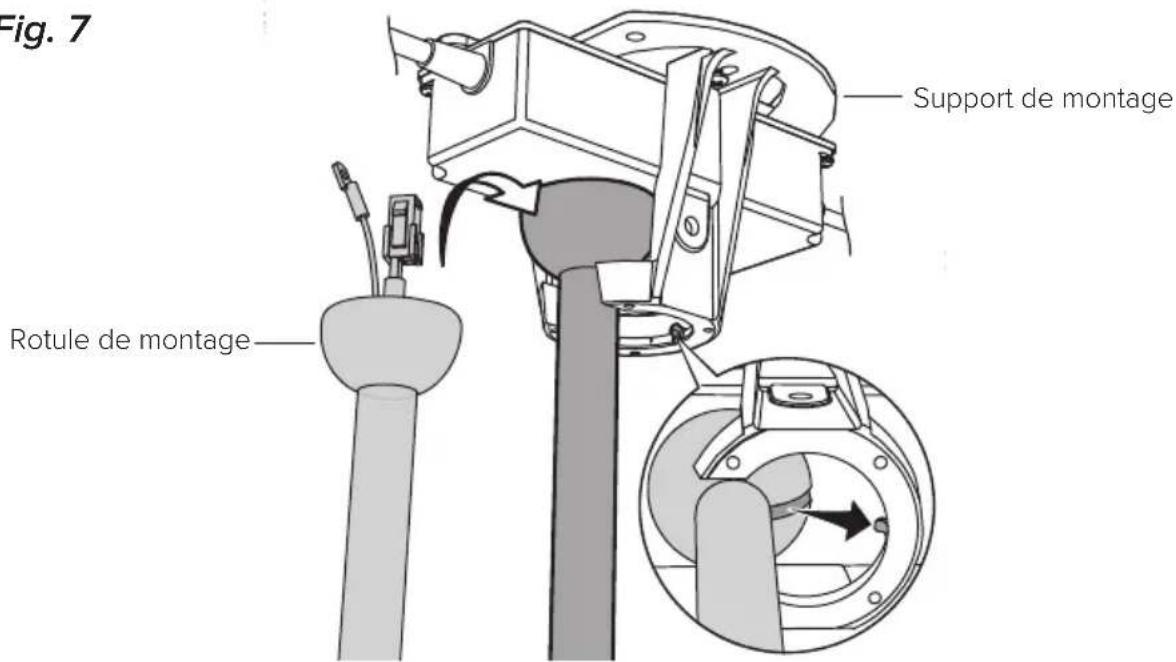

Support de montage Visserie de montage adéquate (non fournie)7. Suspendre le ventilateur
Soulevez le ventilateur jusqu'au support de montage. Alignez la nervure du support de montage avec la fente dans la rotule d'assemblage, positionnez la rotule et relâchez le ventilateur (Fig. 7).
Tentez de tourner doucement la tige d'extension pour vous assurer qu'elle est solidement en place et qu'elle ne bougera pas lors du fonctionnement du ventilateur.
Fig. 7


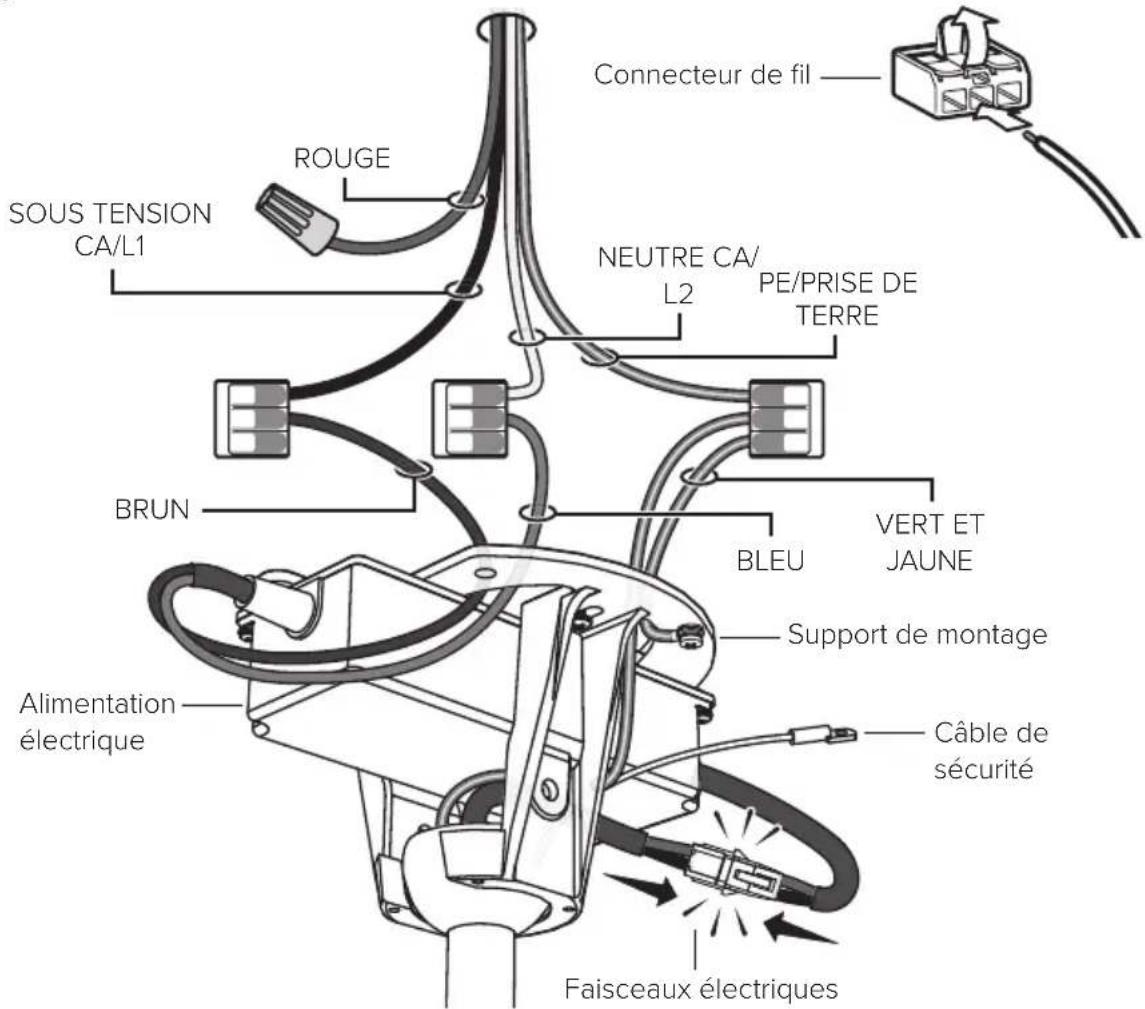

Fig. 7 Support de montage Rotule de montage8a. Raccorder le ventilateur (sans filtre EMI)

Débranchez l'alimentation à l'emplacement du ventilateur avant de réaliser le câblage du ventilateur.

N'utilisez pas le ventilateur avec un gradateur ou un interrupteur tiers.
Raccordez le ventilateur comme illustré en utilisant des connecteurs (Fig. 8a). Fixez le fil de mise à la terre vert et jaune au support de montage avec la vis non peinte. Connectez le faisceau électrique du bloc d'alimentation au faisceau électrique de la tige d'extension en vous assurant que le câble de sécurité et le câblage sont acheminés dans le même sens.
Insérez délicatement le câblage dans la boîte de sortie ou la structure du bâtiment. Assurez-vous que les connecteurs sont tournés vers le haut et que les fils sont séparés des conducteurs de terre sur le côté de la boîte de sortie/structure de montage et que les conducteurs non mis à la terre sont de l'autre côté.
Fig. 8a
| Amérique du Nord 100–120 V | Australie Toutes les autres régions | ||
| Sous tension CA/L1 Brun | Noir Brun ou rouge | Brun | |
| Neutre CA/L2 Bleu | Blanc | Noir ou bleu pâle | Bleu |
| PE/Prise de terre Vert avec jaune | Vert ou cuivre dénudé | Vert avec jaune | Vert avec jaune |
8b. Raccorder le ventilateur (avec filtre EMI)

Débranchez l'alimentation à l'emplacement du ventilateur avant de réaliser le câblage du ventilateur.
N'utilisez pas le ventilateur avec un gradateur ou un interrupteur tiers.
Raccordez le ventilateur comme illustré en utilisant des connecteurs (Fig. 8b). Fixez le fil de mise à la terre vert et jaune au support de montage avec la vis non peinte. Connectez le faisceau électrique du bloc d'alimentation au faisceau électrique de la tige d'extension en vous assurant que le câble de sécurité et le câblage sont acheminés dans le même sens.
Insérez délicatement le câblage dans la boîte de sortie ou la structure du bâtiment. Assurez-vous que les connecteurs sont tournés vers le haut et que les fils sont séparés des conducteurs de terre sur le côté de la boîte de sortie/structure de montage et que les conducteurs non mis à la terre sont de l'autre côté.
Fig. 8b


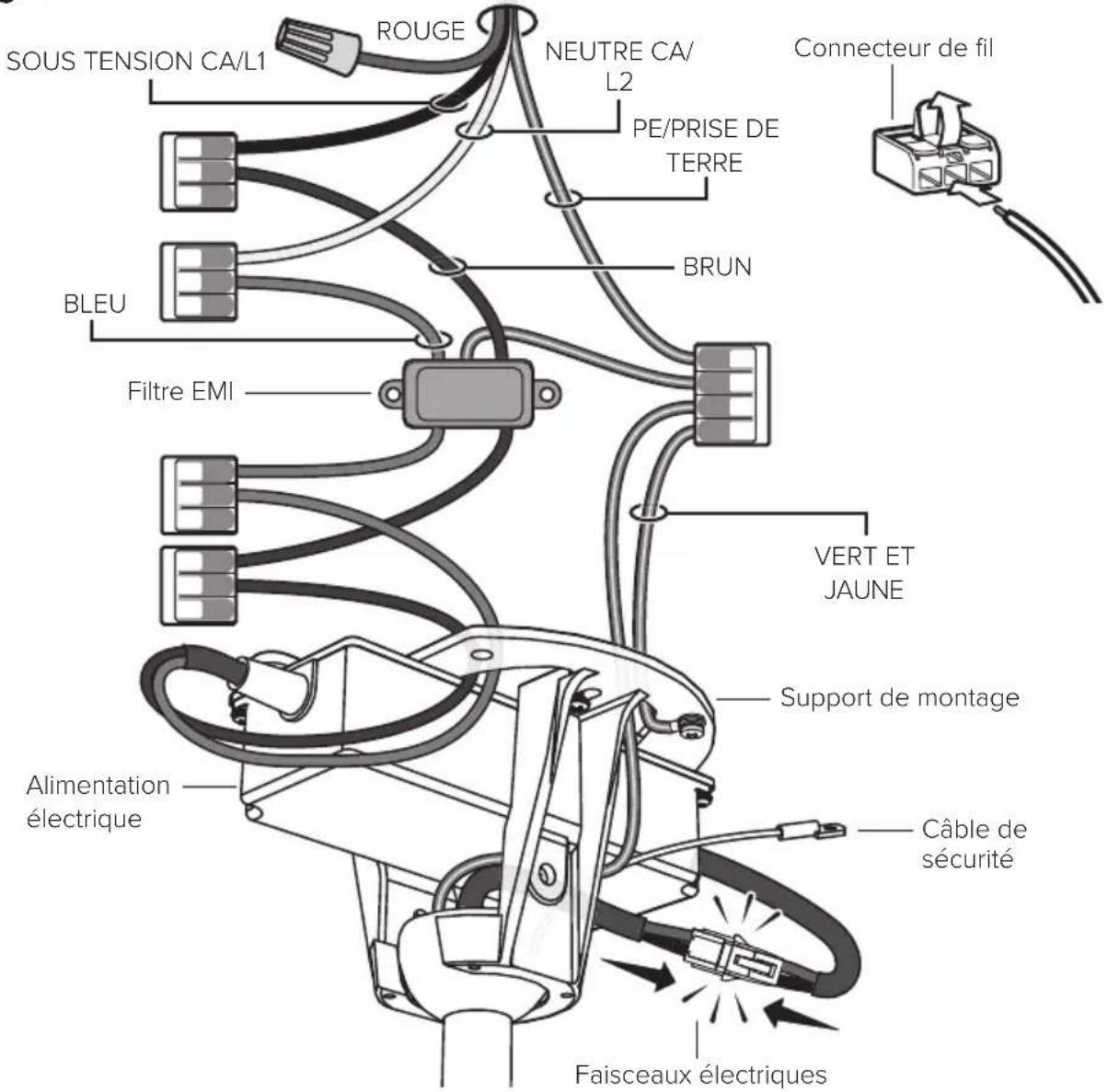

SOUS TENSION CA/L1 ROUGE NEUTRE CA/ L2 PE/PRISE DE TERRE BRUN BLEU Filtre EMI VERT ET JAUNE Support de montage Alimentation électrique Câble de sécurité Faisceaux électriques Connecteur de filTableau des couleurs de fil d'alimentation
| Amérique du Nord 100–120 V | Australie Toutes les autres régions | ||
| Sous tension CA/L1 Brun | Noir Brun ou rouge | Brun | |
| Neutre CA/L2 Bleu | Blanc | Noir ou bleu pâle | Bleu |
| PE/Prise de terre Vert avec jaune | Vert ou cuivre dénudé | Vert avec jaune | Vert avec jaune |
9. Poser le stabilisateur de ventilateur (en option, ventilateurs extérieurs uniquement)
Le stabilisateur de ventilateur est compris uniquement s'il a été acheté comme accessoire de ventilateur extérieur. Installez le stabilisateur dans des endroits extérieurs couverts sur des plafonds plats uniquement.
Si vous avez fait l'achat d'un ensemble de stabilisateur de ventilateur, installez le stabilisateur dans les encoches se trouvant sur le haut de la rotule d'assemblage (Fig. 9.1).
Fig. 9.1


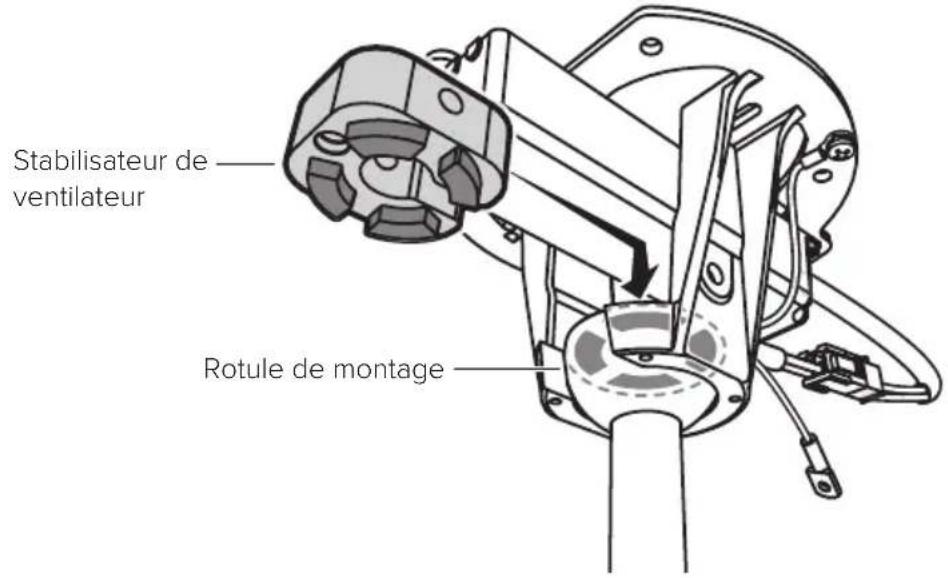

Stabilisateur de ventilateur Rotule de montageFixez la plate de stabilisateur sur le stabilisateur à l'aide d'un boulon M6 x 70 mm et d'un écrou M6 (Fig. 9.2).
Fig. 9.2


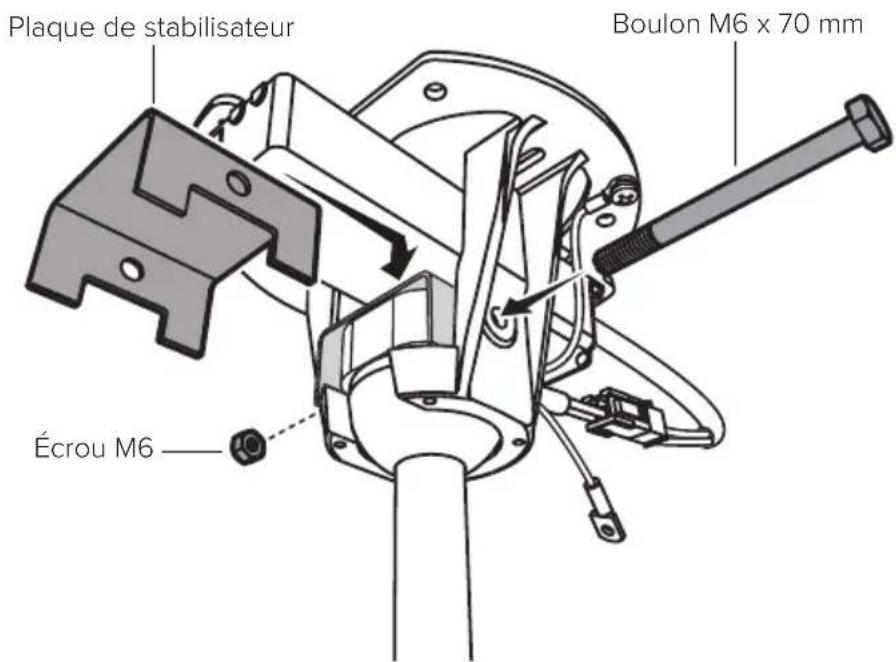

Plaque de stabilisateur Boulon M6 x 70 mm Écrou M610. Fixer le câble de sécurité
Certains codes de sécurité régionaux exigent que le câble de sécurité soit fixé directement à une pièce existante de la structure du bâtiment (Canada, Singapour). Il pourrait être nécessaire d'installer un matériau de structure supplémentaire pour disposer de points d'attache. Consultez le code de sécurité pertinent si vous êtes incertain.
Support de montage

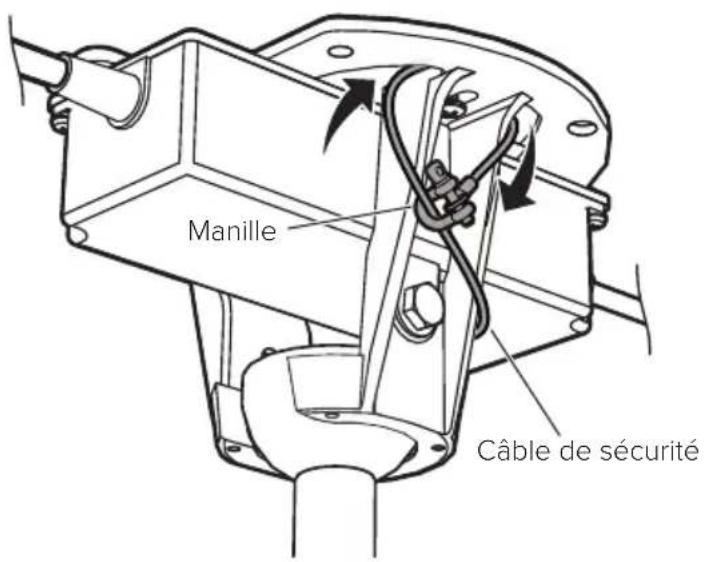

Enroulez le câble de sécurité autour du support de montage, puis fixez-le avec la manille (Fig. 10.1).
Fig. 10.1


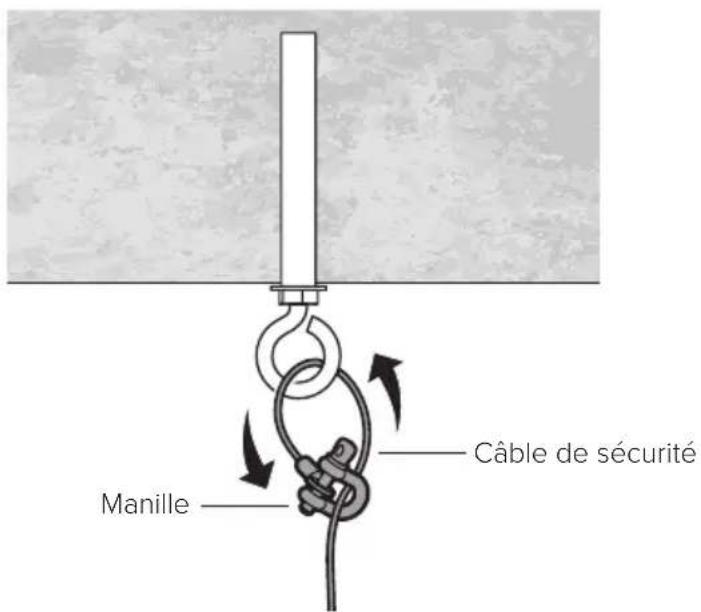

Manille Câble de sécuritéCrochet d'ancrage
Enroulez le câble de sécurité autour du crochet d'ancrage, puis fixez-le avec la manille (Fig. 10.2).
Fig. 10.2


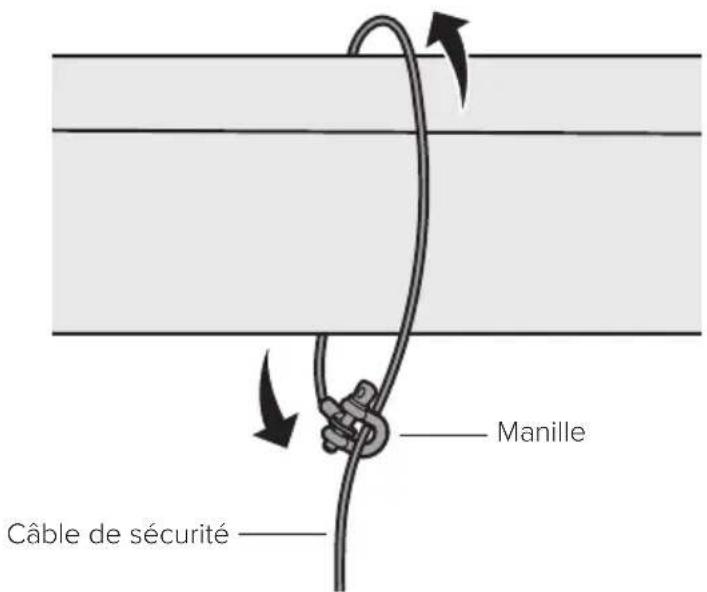

Enroulez le câble de sécurité autour de la structure de bâtiment, puis fixez-le avec la manille (Fig. 10.3). Les structures de bâtiment acceptables comprennent une poutre en bois, ou un renfort de montage métallique fixé entre deux poutres. Dans certains cas, il pourrait être nécessaire d'installer des matériaux structuraux supplémentaires pour disposer de points d'attache.
Fig. 10.3


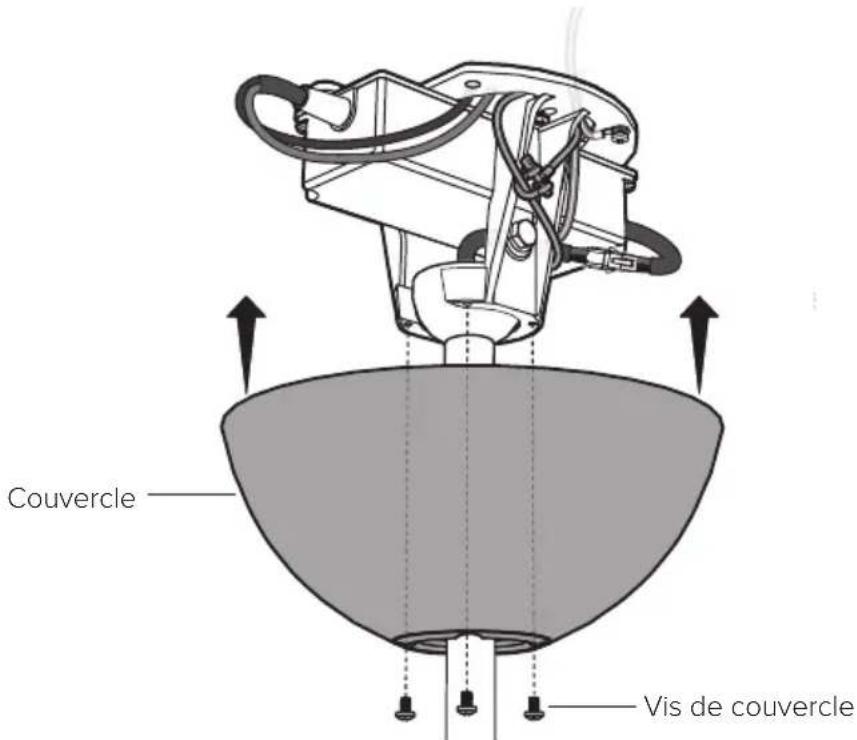

Manille Câble de sécurité11. Soulever le couvercle
Soulevez le couvercle jusqu'au support de montage en alignant les quatre trous sur le couvercle avec les trous sur le support. Fixez le couvercle au support de montage à l'aide des vis peintes (Fig. 11). Assurez-vous que tous les fils et le câble de sécurité sont insérés dans le couvercle.
Fig. 11

Si vous installez plusieurs ventilateurs, veillez à ne pas mélanger les pales des différents blocs-moteurs. Chaque jeu de pales doit être monté sur le bloc-moteur avec lequel il a été livré.

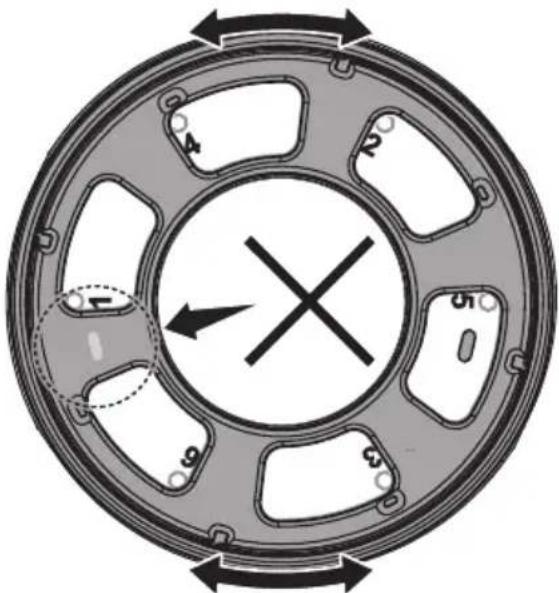

Avant de monter les pales, assurez-vous que les numéros 1 à 6 inscrits sur le dessous du ventilateur sont centrés dans les six ouvertures correspondantes, et que les deux languettes jaunes situées à côté des numéros 1 et 5 sont visibles (figure 12.1). Si nécessaire, appuyez sur les languettes jaunes et faites tourner le moyeu du ventilateur afin que les six numéros soient bien visibles et centrés.
Figure 12.1

Moyeu correctement aligné
Avant de monter les pales, munissez-vous de la clé 6 pans à poignée en T fournie pour desserrer les six vis à 6 pans creux situées au-dessus de chaque numéro. NE PAS desserrer les six vis cruciformes situées en dessous des numéros. Desserrez les six vis à 6 pans creux de façon à faire descendre au maximum les deux languettes jaunes (figure 12.2). Il est impossible d'insérer les pales dans le bloc-moteur tant que les six vis à 6 pans creux ne sont pas desserrées à fond et que les deux languettes jaunes ne sont pas abaissées au maximum.
Figure 12.2

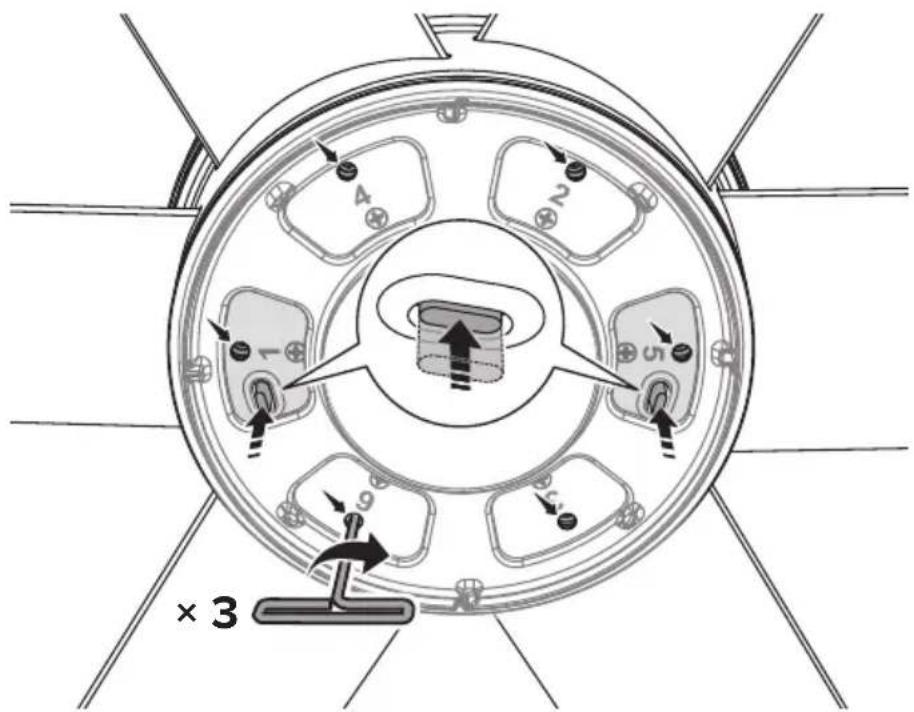

Assurez-vous que les deux languettes jaunes sont abaissées au maximum.


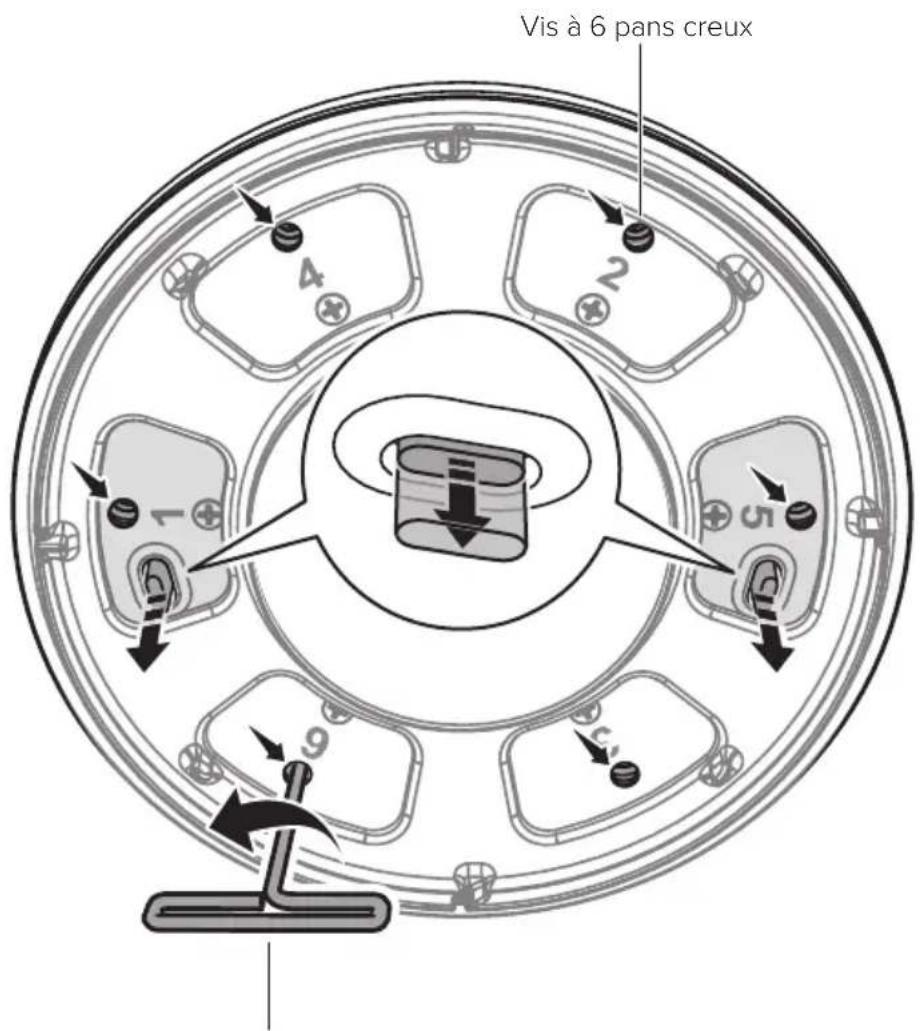

Vis à 6 pans creux 4 2 5 9 4Clé 6 pans à poignée en T

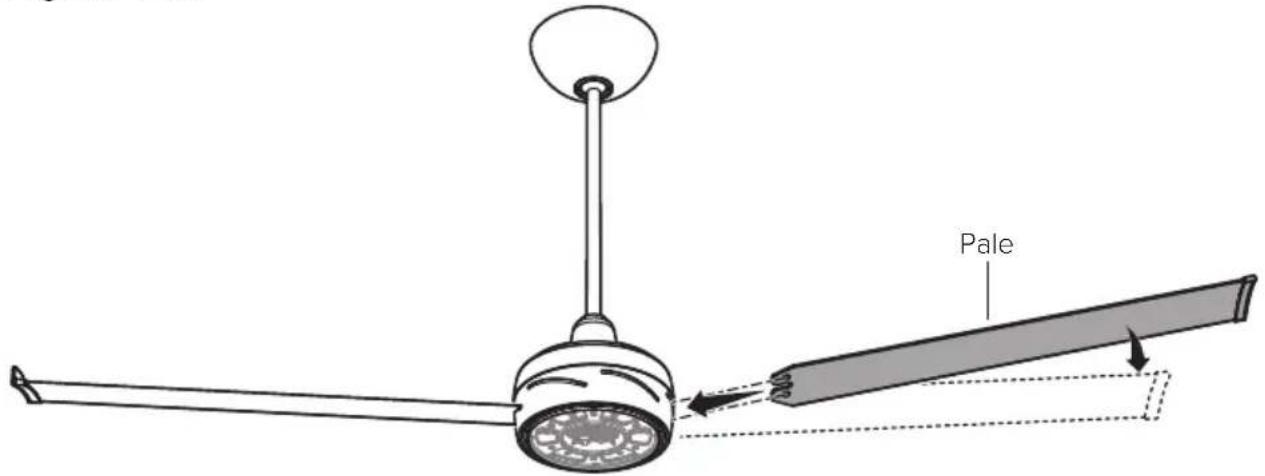

Faites glisser les pales dans les fentes latérales du bloc-moteur (voir figure 12.3). Afin d'éviter de déséquilibrer le ventilateur, insérez chaque pale à l'opposé de la pale précédente. Vérifiez que toutes les pales sont insérées à fond dans les fentes. Vérifiez également que les numéros figurant sur les étiquettes des pales correspondent à ceux inscrits sur le dessous du ventilateur. NE PAS serrer les six vis à 6 pans creux tant que toutes les pales ne sont pas en place.
Figure 12.3
Figure 12.4


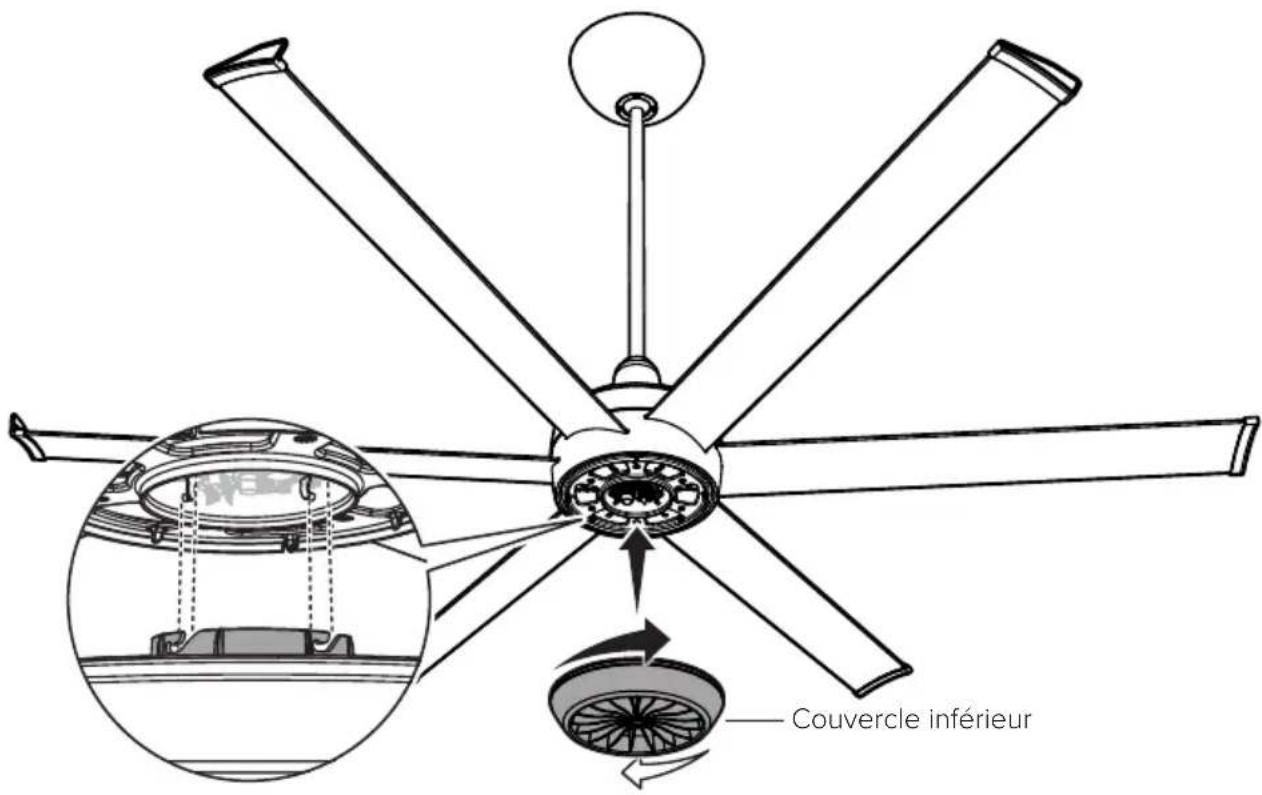

4 2 1 9 × 313. Installer le couvercle inférieur

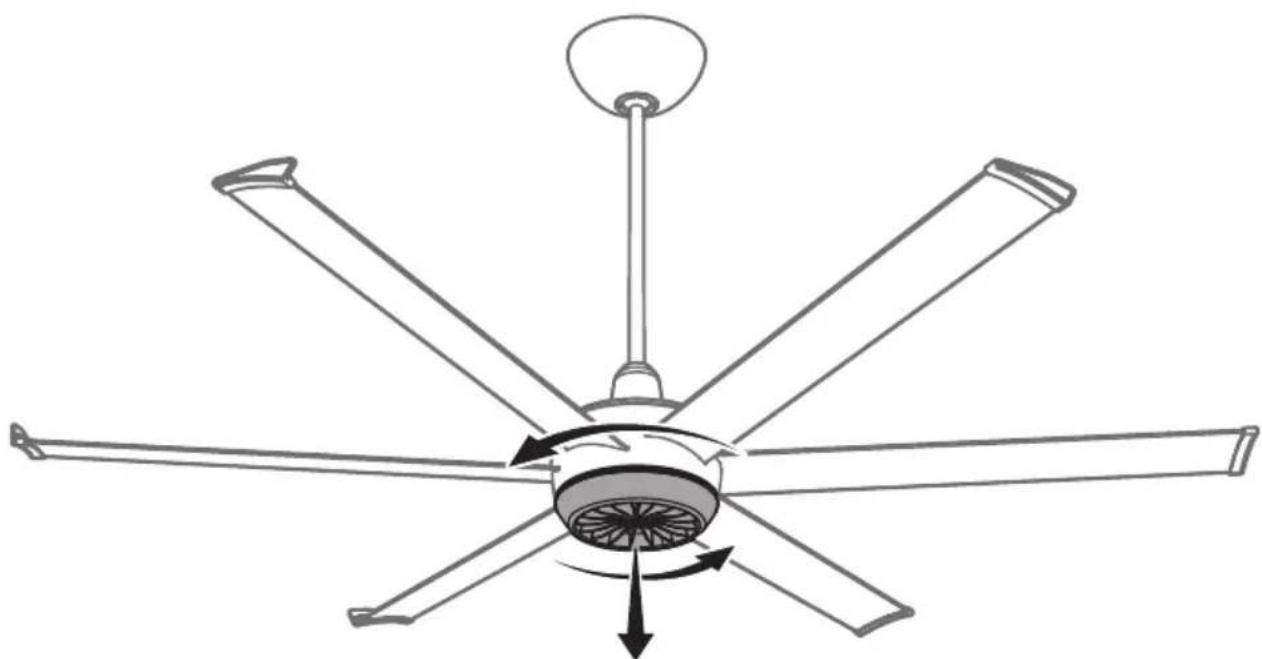

Alignez les fentes sur le couvercle inférieur avec les languettes se trouvant sur la base du ventilateur. Tournez le couvercle inférieur dans le sens des aiguilles d'une montre jusqu'à ce que vous entendiez et sentiez qu'il s'enclenche (Fig. 13.1).
Fig. 13.1
Fig. 13.2

14. Testez le ventilateur

ATTENTION : N'exposez pas la télécommande à la pluie et à l'eau.
Félicitations! L'installation est maintenant terminée. Allumez l'appareil, puis appuyez sur n'importe quel bouton de la télécommande pour le synchroniser avec votre ventilateur. Testez votre ventilateur à l'aide de la télécommande (Fig. 14). Note : Il est normal que le ventilateur se jette légèrement vers l'avant et l'arrière pendant quelques secondes lorsque vous l'allumez pour la première fois.
Fig. 14


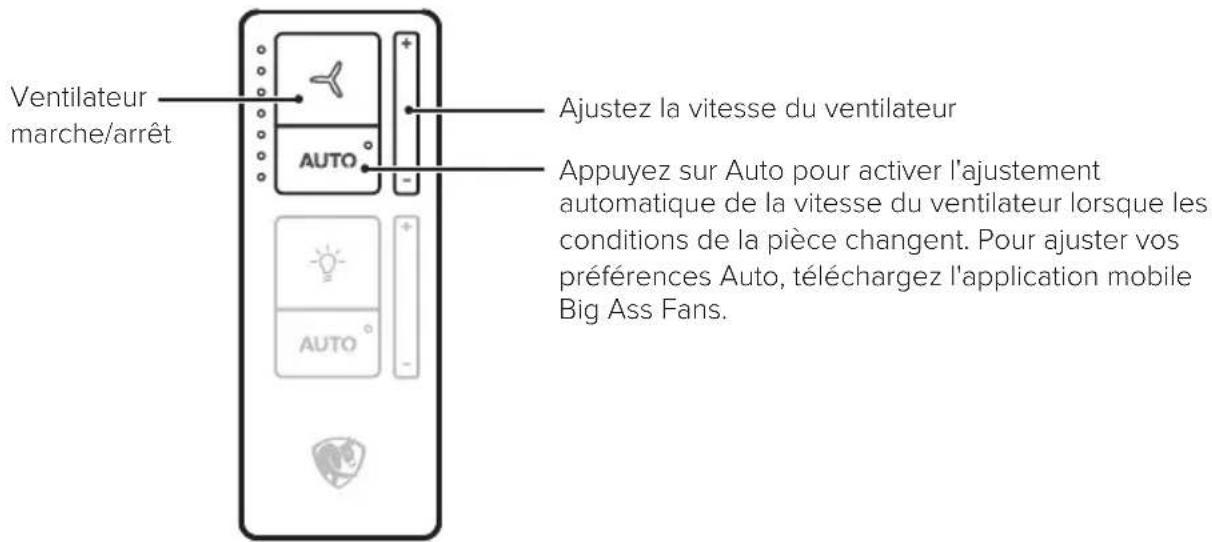

Ventilateur marche/arrêt Ajustez la vitesse du ventilateur Appuyez sur Auto pour activer l'ajustement automatique de la vitesse du ventilateur lorsque les conditions de la pièce changent. Pour ajuster vos préférences Auto, téléchargez l'application mobile Big Ass Fans.Application mobile Big Ass Fans

Téléchargez l'application mobile Big Ass Fans pour regrouper plusieurs fans, ajuster leurs paramètres et définir vos préférences de confort pour un contrôle mains libres.
Pour obtenir des instructions sur l'intégration des appareils intelligents, rendez-vous sur www.bigassfans.com/support
Après avoir connecté votre ventilateur à l'application, utilisez l'application pour vous assurer que le micrologiciel du ventilateur soit à jour.
Mode Kick Ass™
Propulser votre ventilateur en survitesse maximale avec mode Kick Ass. Activez mode Kick Ass dans l'application mobile Big Ass Fans pour une augmentation immédiate du flux d'air lorsque vous en avez le plus besoin.




DÉPANNAGE
| ProblèmeSolution | |
| Le ventilateur fait des secousses au démarrage. | Ceci est normal et peut se produire occasionnellement au démarrage. Un léger mouvement initial vers l'avant et l'arrière n'affecte pas le fonctionnement du ventilateur. |
| Le ventilateur de démarre pas. | Assurez-vous que l'alimentation parvient au ventilateur. Vérifiez le bon fonctionnement de votre disjoncteur ou panneau de fusible ainsi que l'interrupteur mural.Assurez-vous que l'alimentation est adéquate.Assurez-vous que tous les fils sont bien branchés et que le ventilateur est correctement câblé et mis à la terre.Assurez-vous d'avoir retiré la pellicule en plastique dans le compartiment des piles de la télécommande. |
| Le ventilateur oscille.Le ventilateur est bruyant lorsqu'il fonctionne. | Assurez-vous que tout le matériel de montage est bien fixé et serré.Assurez-vous que toutes les pales sont correctement alignés et solidement fixées au bloc moteur.Si une pale est endommagée, contactez le Service à la clientèle. Les profils aérodynamiques doivent être remplacés en tant quensemble. Ne remplacez pas les profils aérodynamiques individuels.Assurez-vous que la tige d'extension et le bloc moteur sont bien droits. Soulevez le couvercle du câblage et localisez les deux boulons et écrous sur le support du moteur. Desserrez légèrement le matériel pour permettre au ventilateur de pendre droit, puis serrez à nouveau juste après le serrage à la main. Remettez le couvercle du câblage en place. Arrêtez le ventilateur complètement.Faites doucement tourner les pales manuellement en vous assurant qu'il n'y a aucune pièce qui frotte sur le moyeu de moteur lorsque le ventilateur tourne.Vérifiez toutes les fixations et la visserie de ventilateur. Si des éléments sont desserrés, serrez-les. |
| Je dois réinitialiser le ventilateur. | Maintenez enfoncé le bouton Marche/Arrêt de la télécommande jusqu'à ce que les voyants DEL commencent à clignoter. Une fois que les DEL ont clignoté pendant trois secondes, appuyez sur le bouton de marche/arrêt de nouveau. Lorsque les DEL cessent de clignoter, la réinitialisation est terminée. |
| J'ai besoin de jumeler ma télécommande avec un autre ventilateur. | Pour jumeler une télécommande avec un autre ventilateur, appuyez sur et jusqu'à ce que les voyants clignotent. Assurez-vous que la télécommande est à portée du nouveau ventilateur, puis appuyez sur n'importe quel bouton pour jumeler. |

AVERTISSEMENT : risque d'incendie, de décharge électrique ou de blessures aux personnes pendant le nettoyage et l'entretien. Débranchez l'appareil de l'alimentation avant de procéder à un entretien.
Veuillez prendre quelques instants chaque année pour effectuer les procédures d'entretien préventif suivantes sur votre ventilateur afin de vous assurer qu'il fonctionne de façon sûre et efficace.
Vérification du câble de sécurité
Assurez-vous que le câble de sécurité est correctement installé en retirant les vis du couvercle, en faisant glisser ce dernier vers le bas de la tige d'extension et en examinant le câble de sécurité ainsi que la visserie.
Vérification de la visserie
Assurez-vous que la visserie de montage et les vis fixant les pales au moyeu de ventilateur sont solidement en place. Serrez les six vis de pale se trouvant à la base du ventilateur conformément à la séquence numérotée. Lorsque vous avez terminé, répétez la séquence de serrage.
Vérification du câblage
Assurez-vous que les connecteurs de fil sont solidement fixés et que les fils de mise à la terre sont bien connecté.
Nettoyage des pales
Époussetez régulièrement les pales. Si le ventilateur se salit, nettoyez-le avec un chiffon doux. N'utilisez pas de solvant, d'essence ou de nettoyant chimique. La surface pourrait être déformée et le ventilateur pourrait être endommagé.

Pour plus d'informations sur le fonctionnement, la maintenance et le dépannage, visitez www.bigassfans.com/support
États-Unis
En dehors des États-Unis (+1 859-233-1271)
bigassfans.com
Australie
35 French Street
Garantie et retours DEEE
2201 Jaggie Fox Way
Lexington, KY 40511
États-Unis
Canada
2180 Winston Park Drive
Toutes les autres zones
géographiques
+1 859-410-6286
bigassfans.com
Les informations contenues dans ce document peuvent être modifiées sans préavis. Pour obtenir les informations les plus récentes, consultez le guide d'installation imprimable en ligne à l'adresse www.bigassfans.com/support
Google Play est une marque déposée de Google LLC.

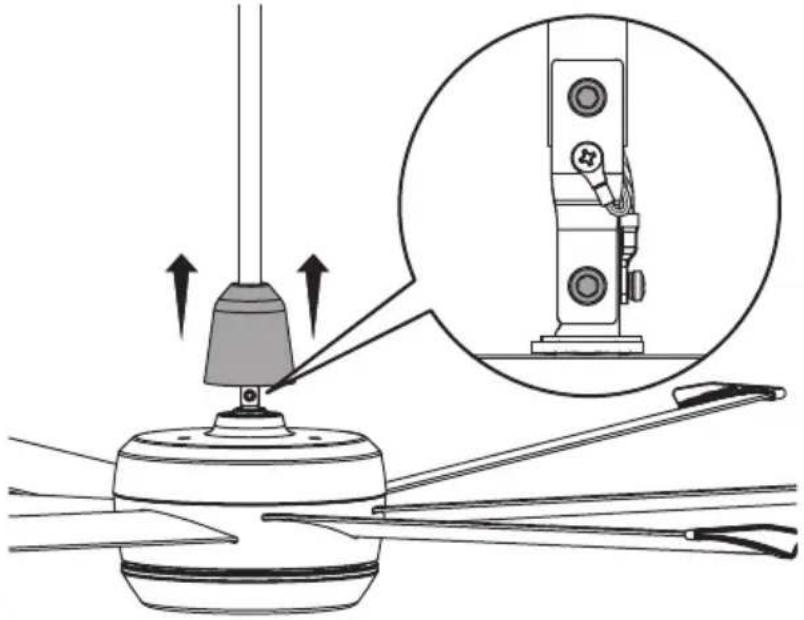

Arrêtez le ventilateur complètement.Faites doucement tourner les pales manuellement en vous assurant qu'il n'y a aucune pièce qui frotte sur le moyeu de moteur lorsque le ventilateur tourne.Vérifiez toutes les fixations et la visserie de ventilateur. Si des éléments sont desserrés, serrez-les.
