MANUAL DE USUARIO Haiku Indoor Big Ass Fans

Siga las instrucciones para su tipo de montura. Cada montura utiliza diferentes partes y accesorios.

Montura universal

Montura

Techos inclinados o planos de 11 a 18 pies (3.4 a 5.5 metros).

Tensión de entrada

100–240 VCA, 50–60 Hz.

Montura de bajo perfil

Montura

Techos planos incluso tan bajos como 8 pies (2.4 metros).

Tensión de entrada

100–240 VCA, 50–60 Hz.

Techos planos de 8.5 a 11 pies (2.5 a 3.4 metros).

Tensión de entrada

100–240 VCA, 50–60 Hz.

☑ Desconecte la alimentación

Si no se siente cómodo realizando trabajos eléctricos, ¡llame a un electricista registrado! Si el código local así lo exige, el ventilador debe ser instalado por un electricista registrado.

No utilice el ventilador con un regulador de intensidad.

¡Corte la energía desde el interruptor!

√ Preparar el lugar de instalación del ventilador

Caja de distribución: Verifique que su caja de distribución sea adecuada para soportar el ventilador. Si en el lugar de instalación del ventilador no hay una caja de distribución, instale una en una viga o vigueta.

Techo de concreto: Si el código de construcción y seguridad local lo requiere, instale un gancho de anclaje para el cable de seguridad.

Viga de techo de madera: Asegure la placa o el soporte de montaje directamente a la viga usando dos tornillos para madera (no provistos). Big Ass Fans recomienda utilizar tornillos para madera de cabeza hexagonal 12-11 x 45 mm resistentes a la corrosión, con sello.

☑ Busque las herramientas

☑ Seleccione un tubo de extensión (solo para montura universal)

Si su ventilador utiliza la montura universal, deberá seleccionar el tubo de extensión adecuado para la altura y la pendiente de su techo.

En la página 4 encontrará una guía para seleccionar el tubo de extensión más apropiado.

Techo de concreto

Si el código de construcción y seguridad local lo requiere, instale un gancho de anclaje para el cable de seguridad.

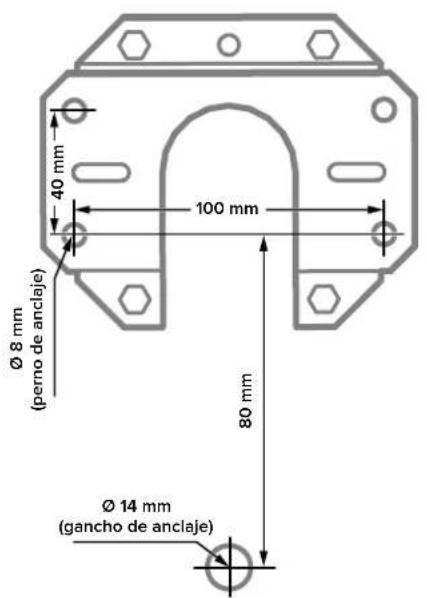

Montura de bajo perfil

Ø 8 mm (perno de anclaje) 40 mm 100 mm 80 mm Ø 14 mm (gancho de anclaje)

Montura estándar Montura universal

Ø 12-12.5 mm 45 mm 35 mm 35 mm

Ø 6 mm 112 mm 45 mm 43 mm

Montura de bajo perfil

Perfore cuatro agujeros ∅ 8 mm como se muestra a continuación. La profundidad de los agujeros no debe exceder los 40 mm. Quite el polvo de los agujeros. Inserte cuatro pernos de anclaje en los agujeros. Golpee las cabezas de los pernos con un martillo, verificando que las camisas para anclaje estén a ras con la superficie del techo.

Ubique la placa de montaje sobre los pernos de anclaje. Verifique que los cuatro perno s estén totalmente ajustados para así expandir y trabar los anclajes. Si los códigos locales de construcción y seguridad lo requieren, instale un gancho de anclaje para el cable de seguridad. Perfore un agujero ∅ 14 mm para el gancho de anclaje como se muestra a continuación. La profundidad del agujero no debe exceder los 50 mm. Quite el polvo del agujero, inserte el gancho y ajuste firmemente.

Montura estándar

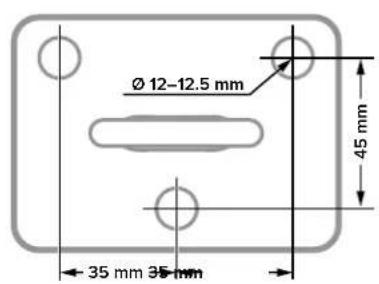

Perfore tres agujeros ∅ 12–12.5 mm como se muestra a continuación. La profundidad de los agujeros no debe exceder los 35–40 mm. Quite el polvo de los agujeros. Inserte tres pernos de anclaje en los agujeros. Golpee las cabezas de los pernos con un martillo, verificando que las camisas para anclaje estén a ras con la superficie del techo.

Ubique la placa de colgar sobre los pernos de anclaje. Verifique que los tres pernos estén totalmente ajustados para así expandir y trabar los anclajes. Si los códigos locales de construcción y seguridad lo requieren, instale un gancho de anclaje para el cable de seguridad. Perfore un agujero ∅ 8–8.5 mm para el gancho de anclaje adyacente a la placa de colgar. La profundidad de los agujeros no debe sobrepasar los 35–40 mm. Quite el polvo de los agujeros, inserte el gancho y ajuste firmemente.

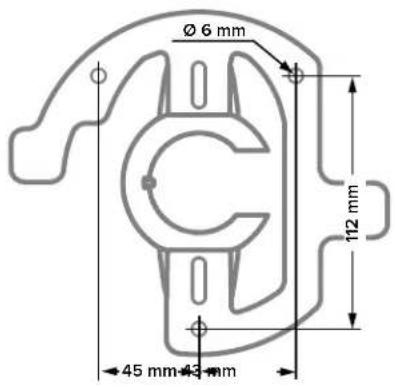

Montura universal

Perfores tres agujeros ∅ 6 mm como se muestra a continuación. La profundidad de los agujeros no debe exceder los 40 mm. Quite el polvo de los agujeros. Inserte tres pernos de anclaje en los agujeros. Golpee las cabezas de los pernos con un martillo, verificando que las camisas para anclaje estén a ras con la superficie del techo.

Ubique el soporte de montaje sobre los pernos de anclaje. Verifique que los tres pernos estén totalmente ajustados para así expandir y trabar los anclajes. Si los códigos locales de construcción y seguridad lo requieren, instale un gancho de anclaje para el cable de seguridad. Perfore un agujero ∅ 8 mm para el gancho de anclaje. La profundidad del agujero no debe exceder los 50 mm. Quite el polvo del agujero, inserte el gancho y ajuste firmemente.

Cómo seleccionar un tubo de extensión (solo para montura universal)

Consulte las tablas siguientes para seleccionar el tubo de extensión apropiado para su ventilador.

Altura del techo

Para lograr un desempeño óptimo, Big Ass Fans recomienda utilizar las siguientes longitudes de tubo de extensión según la altura del techo.

Altura del techo	Longitud del tubo de extension
9.5-11 ft(2.9-3.4 m)	20 in.(508 mm)
11-13 ft(3.4-4 m)	32 in.(813 mm)
13-14 ft *(4-4.3 m)*	48 in.*(1219 mm)*
>14 ft * (>4.3 m)*	60 in.*(1524 mm)*

* Big Ass Fans recomienda utilizar un tubo de extensión de mayor longitud para techos de más de 13 pies (4 m) de altura. En su versión estándar, el ventilador incluye tubos de extensión de 20 in. (508 mm) y 32 in. (813 mm). Para obtener otras longitudes, comuníquese con nuestro Servicio de Atención al Cliente.

Pendiente del techo

Los ventiladores Haiku con montura universal se pueden instalar en techos inclinados con un ángulo no mayor de 33°.

Diámetro del ventilador	Pendiente máxima del techo	Longitud del tubo de extensión
52 in.(1.3 m)	26^	20 in.(508 mm)
52 in.(1.3 m)	33^	32 in.(813 mm)
60 in.(1.5 m)	22^	20 in.(508 mm)
60 in.(1.5 m)	33^	32 in.(813 mm)
84 in.(2.1 m)	16^	20 in.(508 mm)
84 in.(2.1 m)	29^	32 in.(813 mm)

Si va a instalar su ventilador al aire libre en un techo inclinado, Big Ass Fans recomienda instalar el estabilizador para ventiladores en techo inclinado (disponible por separado).

Control remoto Haiku

No exponga el control remoto a la lluvla ni al agua.

Enciende o apaga el ventilador.

Programa el temporizador del ventilador hasta por ocho horas. Cada vez que se presiona, el temporizador agrega una hora.

Enciende o apaga la luz. Borra el temporizador activo del ventilador.

Aumenta la velocidad del ventilador o la intensidad de la luz.

Varía la velocidad del ventilador para simular una brisa natural.

Disminuye la velocidad del ventilador o la intensidad de la luz.

Regula automáticamente la velocidad del ventilador durante la noche para mantener el confort mientras duerme.

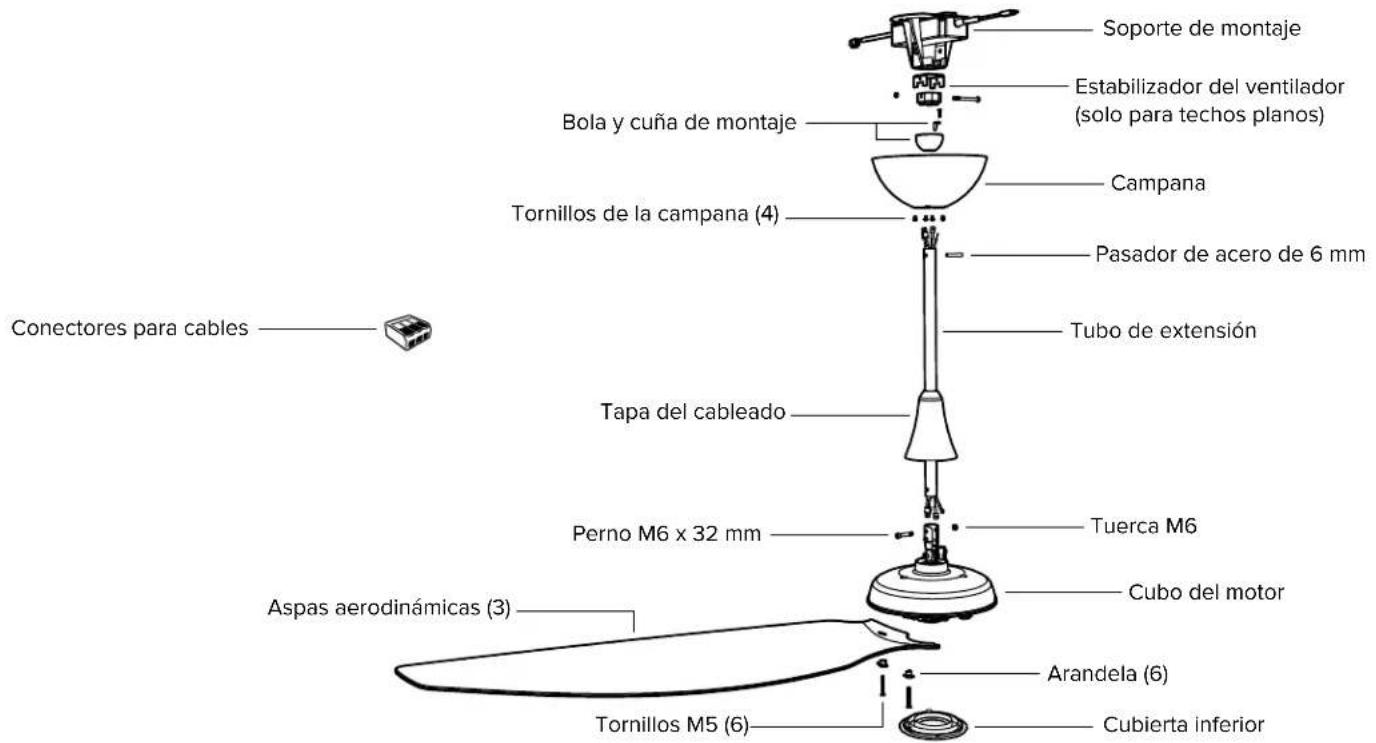

MONTURA UNIVERSAL

Soporte de montaje Estabilizador del ventilador (solo para techos planos) Bola y cuña de montaje Campana Tornillos de la campana (4) Pasador de acero de 6 mm Tubo de extensión Tapa del cableado Perno M6 x 32 mm Tuerca M6 Cubo del motor Aspas aerodinámicas (3) Tornillos M5 (6) Arandela (6) Cubierta inferior Conectores para cables

No se muestra el cable de seguridad.
Si se incluye el filtro de interferencia electromagnética (filtro EMI), instólelo junto con el ventilador.
Para los techos inclinados, Big Ass Fans recomienda instalar el estabilizador para ventiladores en techo inclinado (disponible por separado).

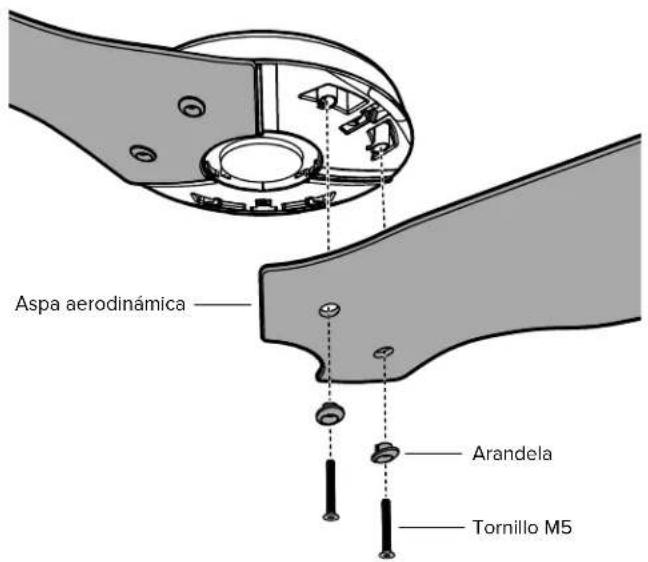

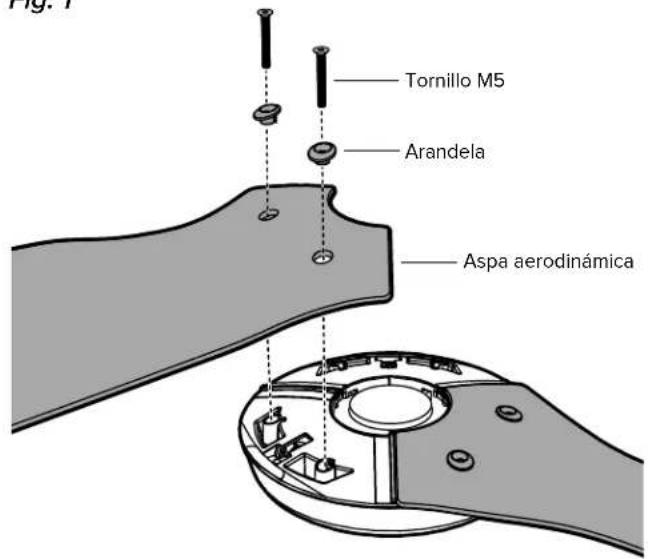

1 Instalar las aspas aerodinámicas

Moviéndose en el sentido de las manecillas del reloj, alinee cada aspa aerodinámica en el cubo del ventilador y asegúrelas con los accesorios de las aspas (Fig. 1). Verifique que el color de la etiqueta de cada aspa aerodinámica coincida con el color de la etiqueta correspondiente en el cubo del ventilador.

Fig. 1

Tornillo M5 Arandela Aspa aerodinámica

HAIKU® BY BIG ASS FANS

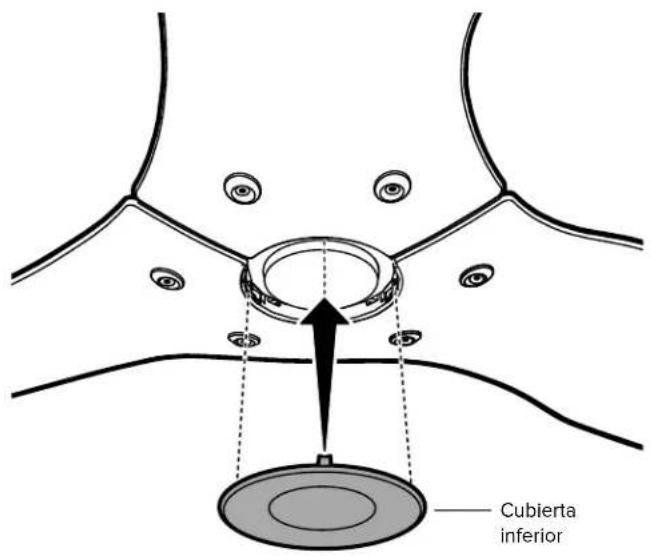

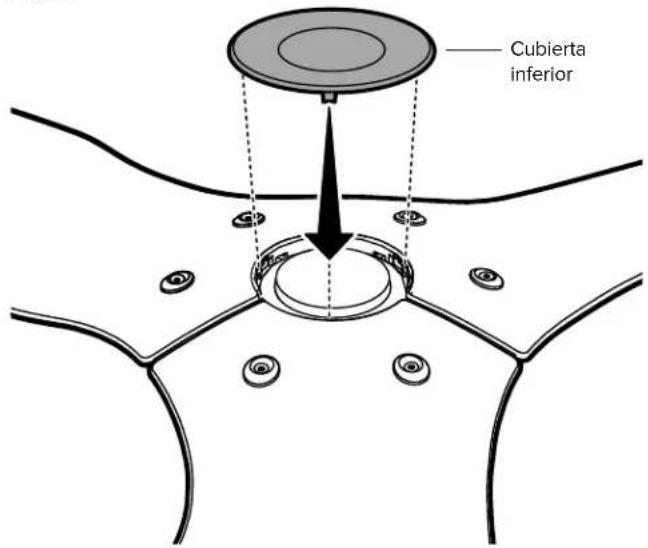

2 Instalar la cubierta inferior

Coloque la cubierta inferior tal como se ilustra (Fig. 2).

Fig. 2

Cubierta inferior

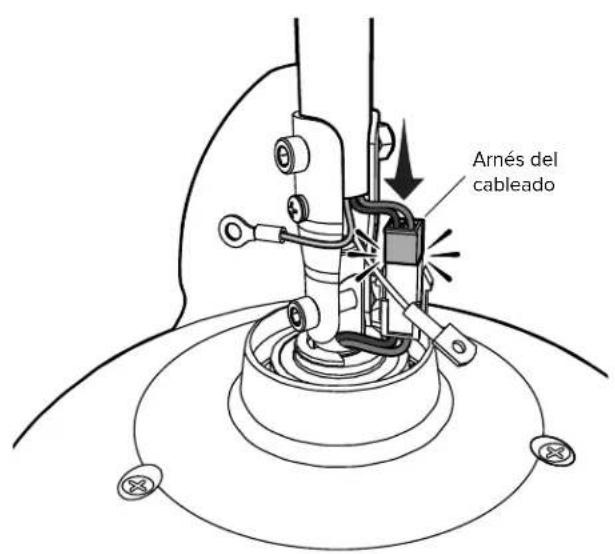

3 Colocar el tubo de extensión y el arnés del cableado

Alinee los agujeros del tubo de extensión con los agujeros del soporte del motor y luego asegure el tubo usando el perno M6 x 32 mm y la tuerca M6 (Fig. 3.1).

Conecte el arnés de cables del tubo de extensión al receptáculo del cubo del motor (Fig. 3.2).

Fig. 3.1 Fig. 3.2 Perno M6 x 32 mm Tuerca M6

Arnés del cableado

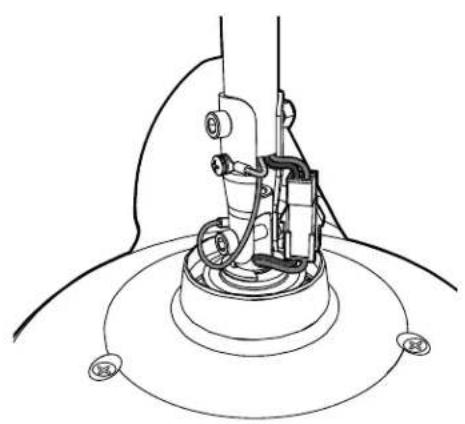

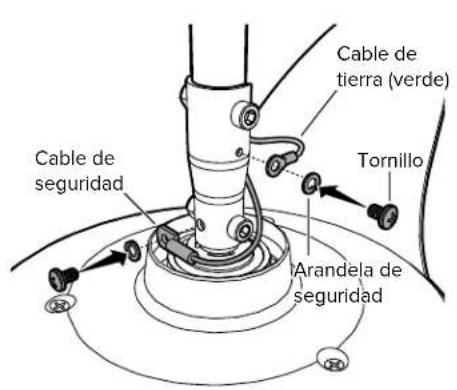

4 Instalar el cable de seguridad inferior y el cable de tierra

Instale los terminales del cable de seguridad y del cable a tierra con el tornillo sin pintar y la arandela de seguridad (Fig. 4.1).

Verifique que todos los accesorios estén bien asegurados y luego tire suavemente de los cables en la parte superior del tubo de extensión para reducir la holgura (Fig. 4.2).

Deslice la tapa del cableado hacia abajo por el tubo de extensión y apóyela sobre el cubo del ventilador. Verifique que no haya ningún cable visible entre la tapa y el cubo del ventilador. Deslice la campana hacia abajo por el tubo de extensión (Fig. 4.3).

Fig. 4.1 Fig. 4.2 Fig. 4.3

Cable de tierra (verde) Tornillo Cable de seguridad Arandela de seguridad

Campana Tapa del cableado

HAIKU® BY BIG ASS FANS

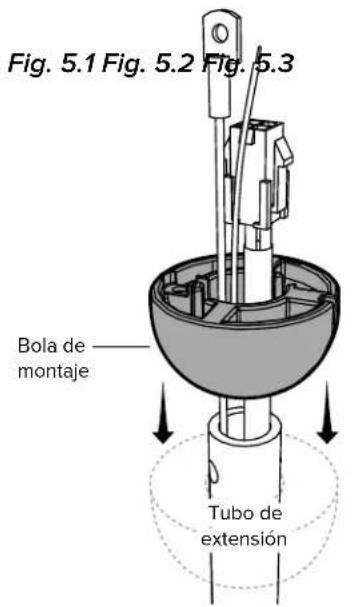

5 Instalar la bola de montaje

Deslice la bola de montaje por el tubo de extensión (Fig. 5.1).

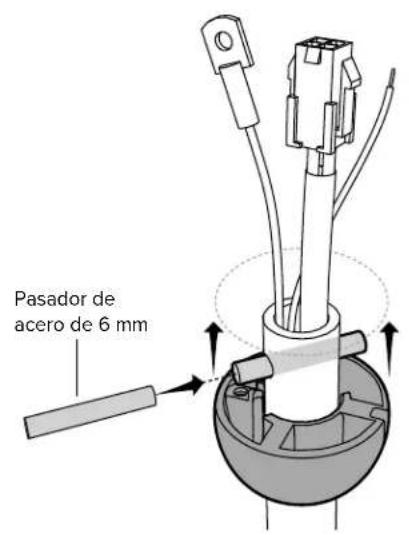

Inserte el pasador de acero de 6 mm en el agujero que se encuentra en la parte superior del tubo de extensión y luego deslice la bola de montaje hacia arriba hasta fijar el perno de acero en las ranuras interiores (Fig. 5.2).

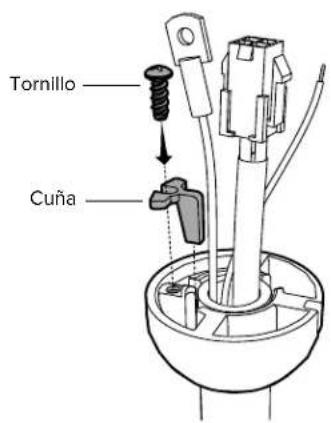

Inserte la cuña en la bola de montaje y asegúrela con el tornillo. Ajuste el tornillo lo suficiente como para evitar el movimiento entre la bola de montaje y el tubo de extensión, pero no lo ajuste demasiado (Fig. 5.3).

Fig. 5.1 Fig. 5.2 Fig. 5.3 Bola de montaje Tubo de extension

Pasador de acero de 6 mm

Tornillo Cuña

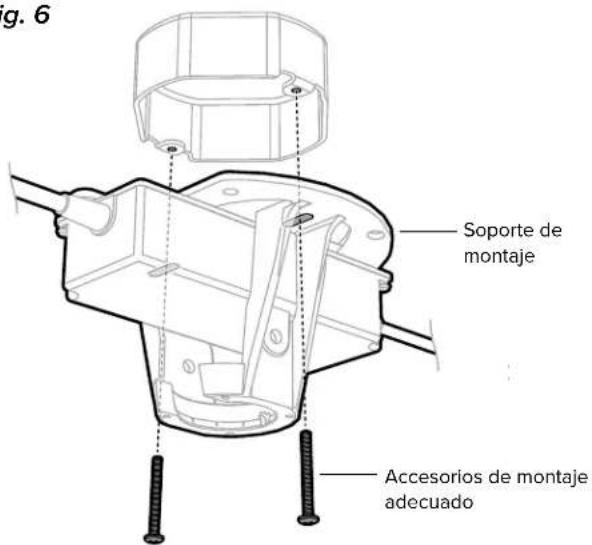

6 Instalar el soporte de montaje

¡Desconecte la alimentación eléctrica antes de instalar el soporte de montaje!

Asegure el soporte de montaje a la estructura de montaje usando accesorios de montaje adecuado (Fig. 6).

Caja de distribución que se muestra. La estructura de montaje puede diferir de la ilustración.

Fig. 6

g. 6 Soporte de montaje Accesorios de montaje adecuado

HAIKU® BY BIG ASS FANS

7 Colgar el ventilador

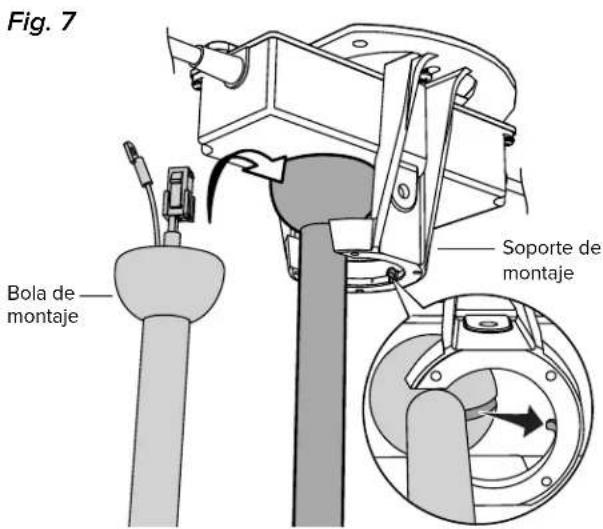

Suba el ventilador hasta el soporte de montaje. Alinee la pestaña del soporte de montaje con la ranura de la bola de montaje, ubique la bola de montaje y permita que el ventilador cuelgue libremente (Fig. 7).

Gire cuidadosamente el tubo de extensión para verificar que esté bien asentado y que no se moverá durante el funcionamiento del ventilador.

Fig. 7 Bola de montaje Soporte de montaje

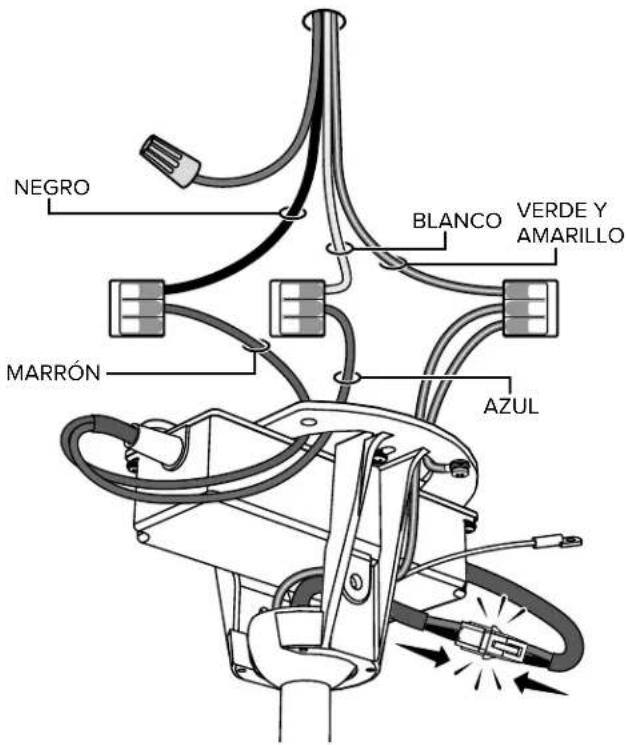

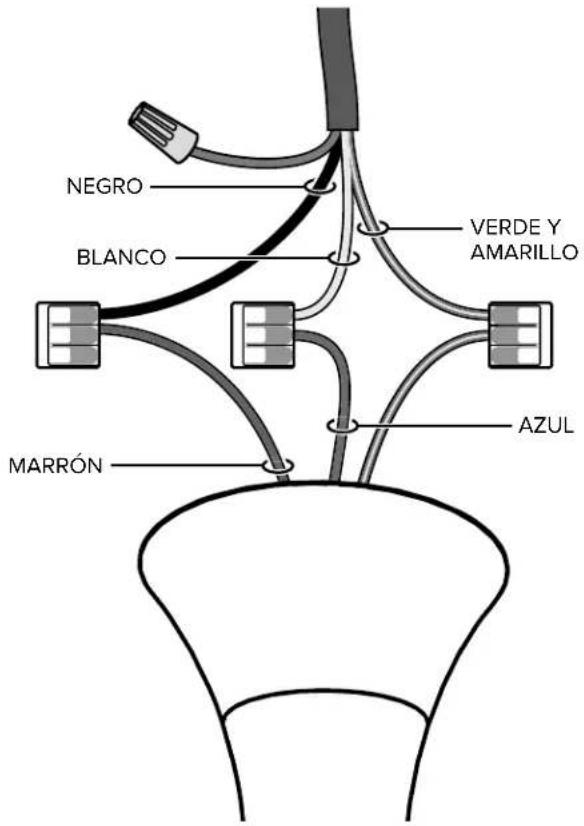

8 Cablear el ventilador

¡Desconecte la alimentación eléctrica antes de cablear el ventilador!
¡Nunca conecte el ventilador a una fuente de alimentación dañada! No intente reparar desperfectos eléctricos por su cuenta. Si tiene alguna duda sobre la instalación eléctrica de este ventilador, consulte a un electricista calificado.

Conecte los cables del ventilador como se muestra en el diagrama usando los conectores para cables (Fig. 8). Si en el embalaje del ventilador recibió un filtro EMI, instálelo tal como se ilustra.

Conecte el cable de tierra color verde a la montura usando el tornillo sin pintar. Conecte el arnés de cables de la fuente de alimentación al arnés de cables del tubo de extensión, verificando que el cableado y el cable de seguridad tengan la misma dirección.

Fig. 8

	América del Norte 100–120 V	Todas las demás regiones
Vivo CA/L1 Marrón	Negro Marrón
Neutro CA/ L2 Azul	Blanco Azul
Tierra de protección/ Tierra Verde con amarillo	Verde o cobre desnudo	Verde con amarillo

Diagrama de cableado (Sin filtro EMI)

NEGRO BLANCO VERDE Y AMARILLO MARRÓN AZUL

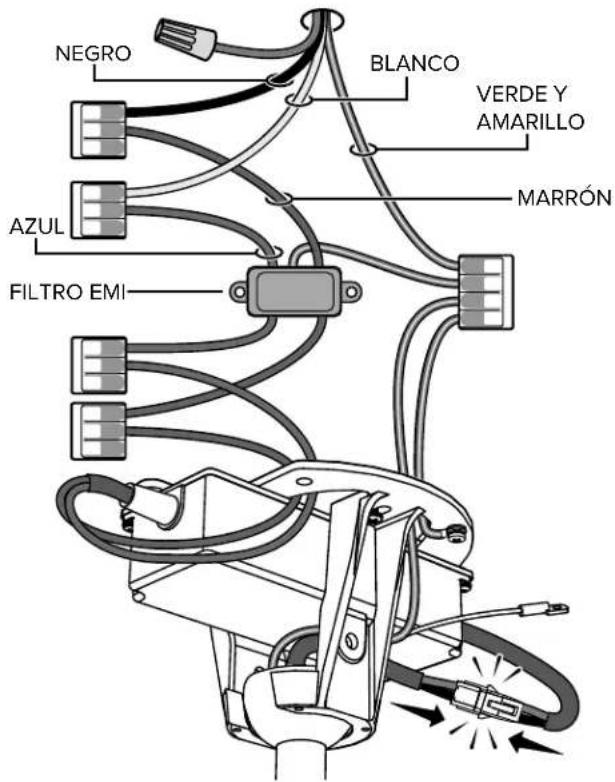

Diagrama de cableado (Con filtro EMI)

NEGRO BLANCO VERDE Y AMARILLO MARRÓN AZUL FILTRO EMI

HAIKU® BY BIG ASS FANS

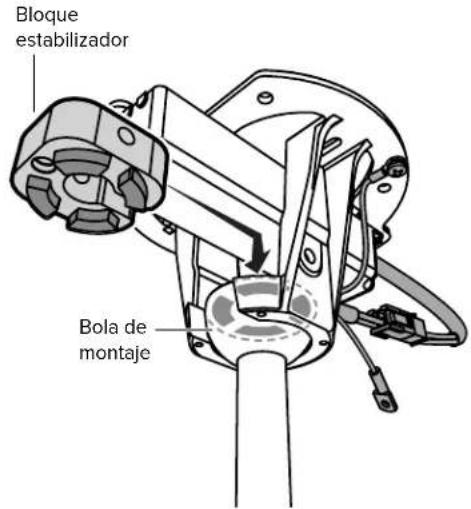

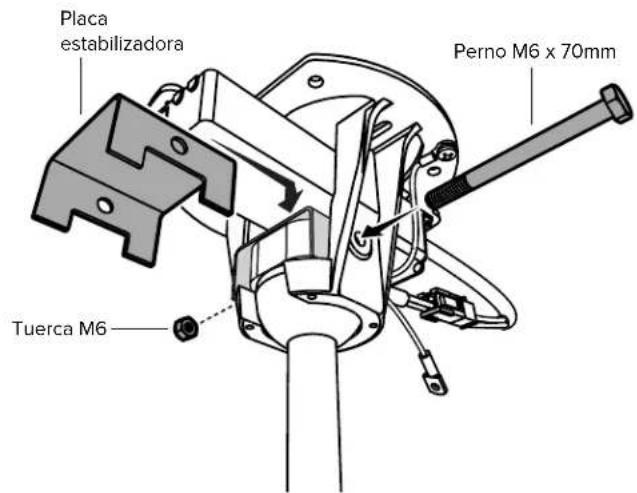

9 Instalar el estabilizador para ventiladores en techo plano

Si va a instalar su ventilador en un techo inclinado, Big Ass Fans recomienda instalar el estabilizador para ventiladores en techo inclinado.

Coloque el bloque estabilizador en las muescas de la parte superior de la bola de montaje (Fig. 9.1).

Asegure la placa estabilizadora al bloque estabilizador usando el perno M6 x 70 mm y la tuerca M6 (Fig. 9.2).

Fig. 9.1 Fig. 9.2

Bloque estabilizador Bola de montaje

Placa estabilizadora Perno M6 x 70mm Tuerca M6

10 Asegurar el cable de seguridad

Haga pasar el cable de seguridad alrededor del soporte de montaje o la estructura del edificio y luego asegúrelo con el grilllete (Fig. 10).

Fig. 10

Grillete Cable de seguridad

Canadá: El cable de seguridad debe asegurarse directamente a una parte existente de la estructura del edificio. Puede ser necesario instalar materiales estructurales adicionales para proveer puntos de fijación adecuados.

HAIKU BY BIG ASS FANS

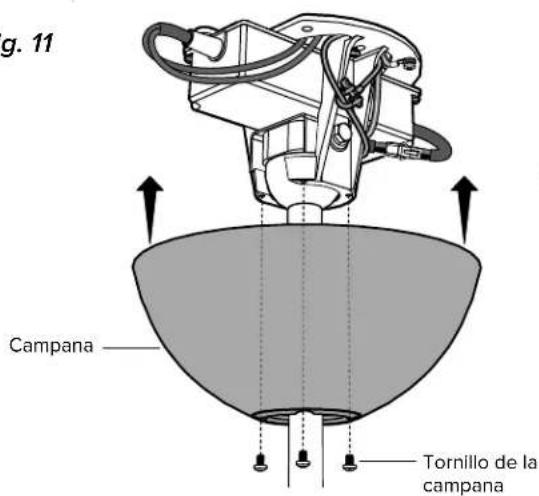

11 Subir la campana

Suba la campana hasta el soporte de montaje, alineando los cuatro agujeros de la campana con los agujeros del soporte. Asegure la campana al soporte de montaje con los tornillos pintados (Fig. 11). Verifique que todos los cables, incluido el cable de seguridad, estén dentro de la campana.

Fig. 11

g. 11 Campana Tornillo de la campana

¡Felicitaciones!

Ha terminado la instalación. Pruebe el ventilador usando el control remoto.

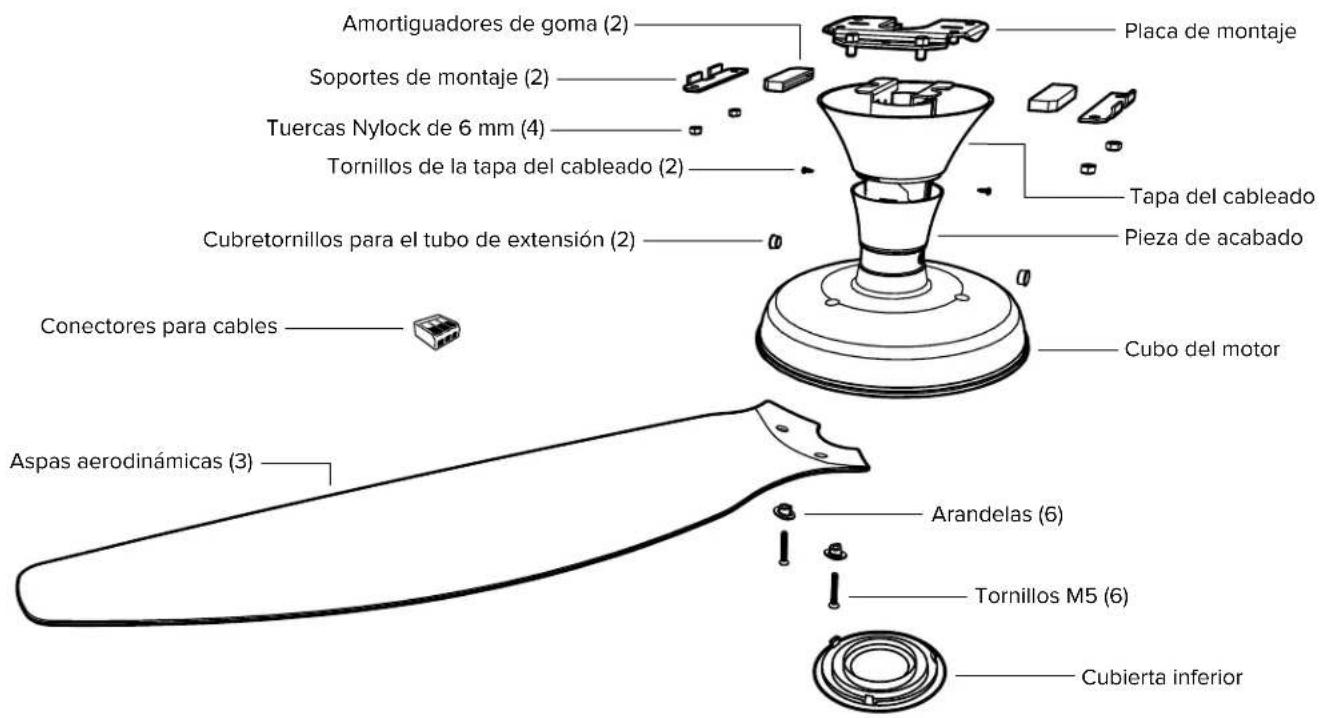

MONTURA DE BAJO PERFIL

Amortiguadores de goma (2) Soportes de montaje (2) Tuercas Nylock de 6 mm (4) Tornillos de la tapa del cableado (2) Cubretornillos para el tubo de extensión (2) Conectores para cables Aspas aerodinámicas (3) Placa de montaje Tapa del cableado Pieza de acabado Cubo del motor Arandelas (6) Tornillos M5 (6) Cubierta inferior

Para el tubo de extensión, utilice los cubretornillos que coincidan con el color de su ventilador. No se muestra el cable de seguridad.

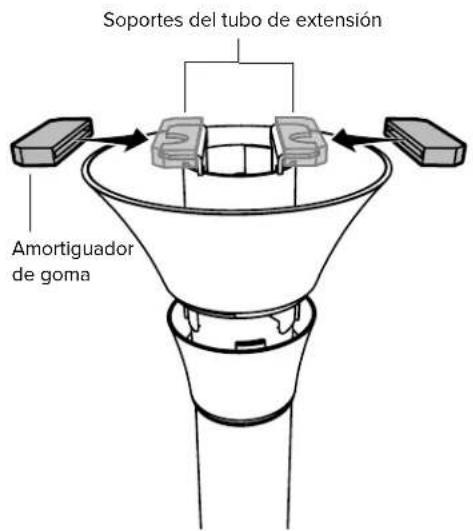

1 Instalar la placa de montaje y un soporte

Coloque los amortiguadores de goma en los soportes del tubo de extensión (Fig. 1.1).

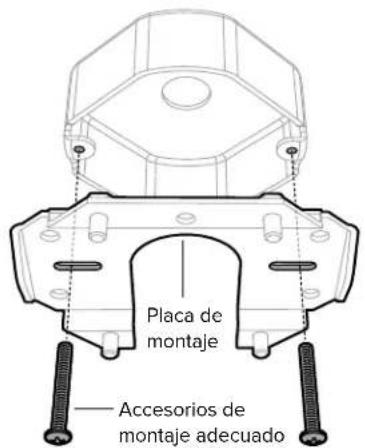

Asegure el soporte de montaje a la estructura de montaje usando accesorios de montaje adecuado (Fig. 1.2). La estructura de montaje puede diferir de la ilustración.

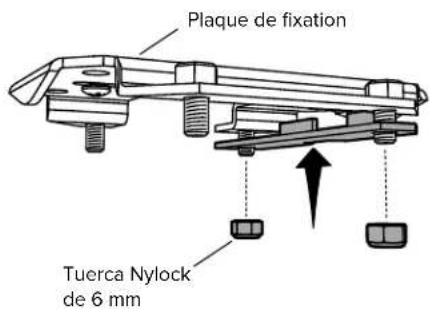

Asegure un soporte de montaje a la placa de montaje usando dos tuercas Nylock de 6 mm, pero no las ajuste totalmente (Fig. 1.3).

Fig. 1.1 Fig. 1.2

Soportes del tubo de extensión Amortiguador de goma

Placa de montaje Accesorios de montaje adecuado

Caja de distribución que se muestra. La estructura de montaje puede diferir de la ilustración.

Fig. 1.3

Plaque de fixation Tuerca Nylock de 6 mm

HAIKU® BY BIG ASS FANS

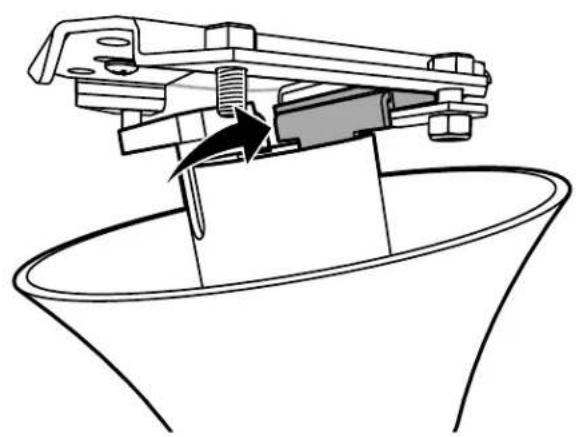

2 Asegurar el cable de seguridad

Suba el ventilador hasta el soporte y apoye temporalmente un amortiguador de goma en el espacio entre el soporte y la placa (Fig. 2.1). Mientras sostiene el ventilador, haga pasar el cable de seguridad alrededor de la placa de montaje o la estructura del edificio y luego asegúrela con el grillete (Fig. 2.2).

Fig. 2.1

Canadá: El cable de seguridad debe asegurarse directamente a una parte existente de la estructura del edificio. Puede ser necesario instalar materiales estructurales adicionales para proveer puntos de fijación adecuados.

3 Cablear el ventilador

¡Desconecte la alimentación eléctrica antes de cablear el ventilador!
¡Nunca conecte el ventilador a una fuente de alimentación dañada! No intente reparar desperfectos eléctricos por su cuenta. Si tiene alguna duda sobre la instalación eléctrica de este ventilador, consulte a un electricista calificado.

Permita que el ventilador cuelgue del cable de seguridad. Conecte los cables del ventilador como se muestra en el diagrama usando los conectores para cables (Fig. 3).

Fig. 3

	América del Norte 100–120 V	Todas las demás regiones
Vivo CA/L1 Marrón	Negro Marrón
Neutro CA/ L2 Azul	Blanco Azul
Tierra de protección/Tierra Verde con amarillo	Verde o cobre desnudo	Verde con amarillo

HAIKU® BY BIG ASS FANS

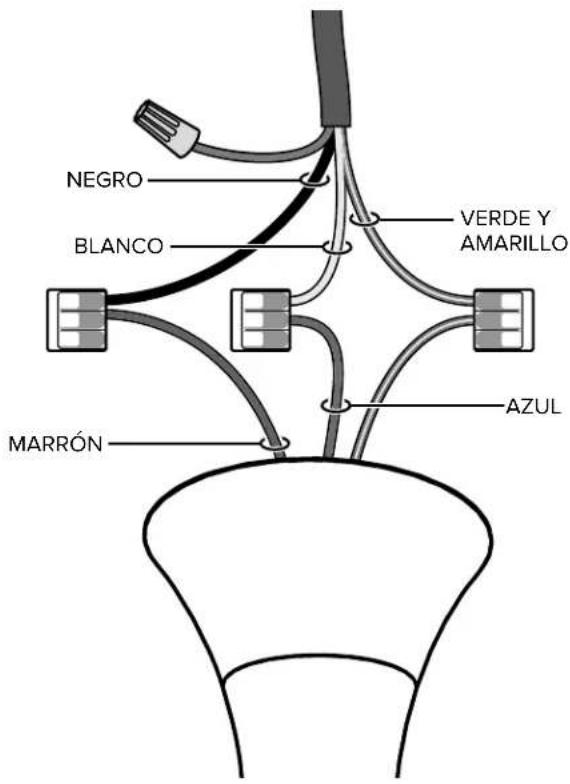

Diagrama de cableado

NEGRO BLANCO VERDE Y AMARILLO MARRÓN AZUL

4 Instalar los soportes de montaje

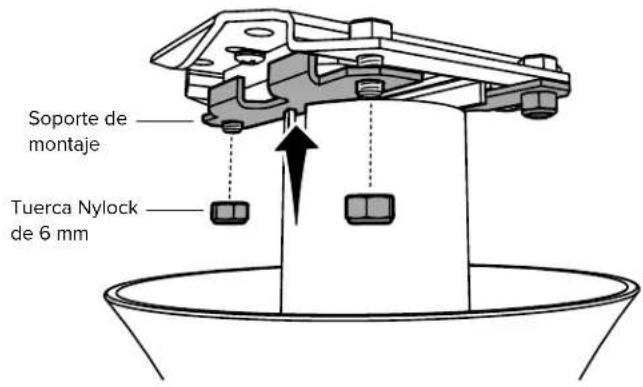

Levante el ventilador hasta la montura. Inserte un amortiguador de goma entre la placa de montaje y el soporte de montaje que todavía no ha ajustado totalmente con las tuercas Nylock de 6 mm.

Asegure el otro amortiguador con el soporte de montaje y las tuercas restantes (Fig. 4).

Ajuste todos los accesorios.

Fig. 4

Soporte de montaje Tuerca Nylock de 6 mm

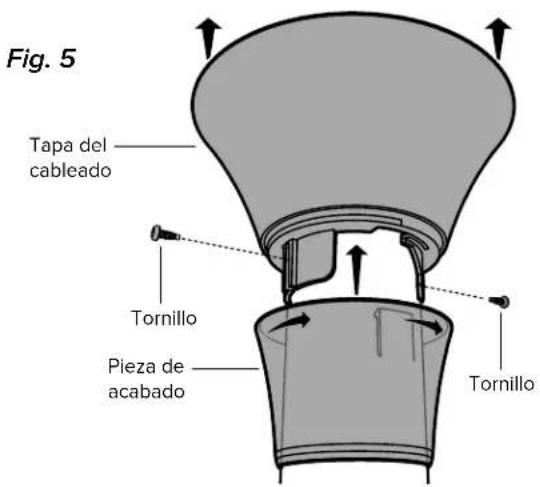

5 Instalar la tapa del cableado

Suba la tapa del cableado hasta dejar un espacio de aproximadamente 1/8 in. (3 mm) entre la misma y el techo. Alinee las ranuras de montaje con los agujeros de los tornillos en el tubo de extensión y asegure la tapa del cableado con los tornillos de la tapa.

Deslice la pieza de acabado hacia arriba por el tubo de extensión, alineando las pestañas del lado interior con las ranuras en la parte inferior de la tapa del cableado. Gire en el sentido de las manecillas del reloj hasta asegurar la pieza de acabado en su sitio (Fig. 5).

Fig. 5 Tapa del cableado Tornillo Pieza de acabado Tornillo

6 Instalar las aspas aerodinámicas

Moviéndose en el sentido de las manecillas del reloj, alinee cada aspa aerodinámica en el cubo del ventilador y asegúrelas con los accesorios de las aspas (Fig. 6). Verifique que el color de la etiqueta de cada aspa aerodinámica coincida con el color de la etiqueta correspondiente en el cubo del ventilador.

Fig. 6

Aspa aerodinámica Arandela Tornillo M5

HAIKU® BY BIG ASS FANS

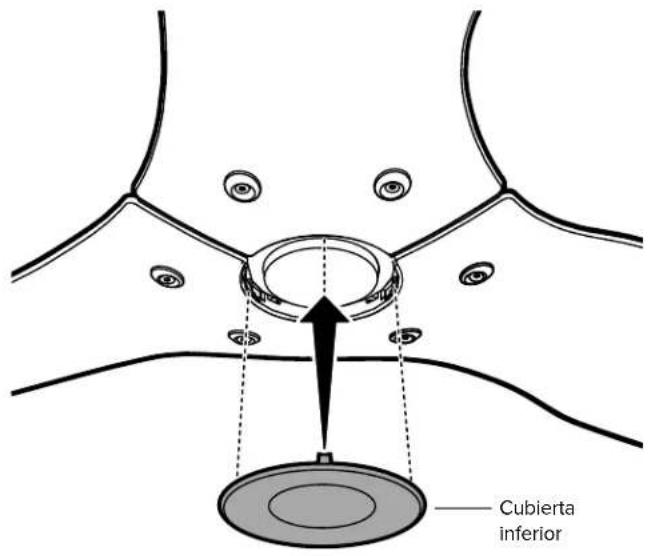

7 Instalar la cubierta inferior

Coloque la cubierta inferior tal como se ilustra (Fig. 7).

Fig. 7

Cubierta inferior

¡Felicitaciones!

Ha terminado la instalación. Pruebe el ventilador usando el control remoto.

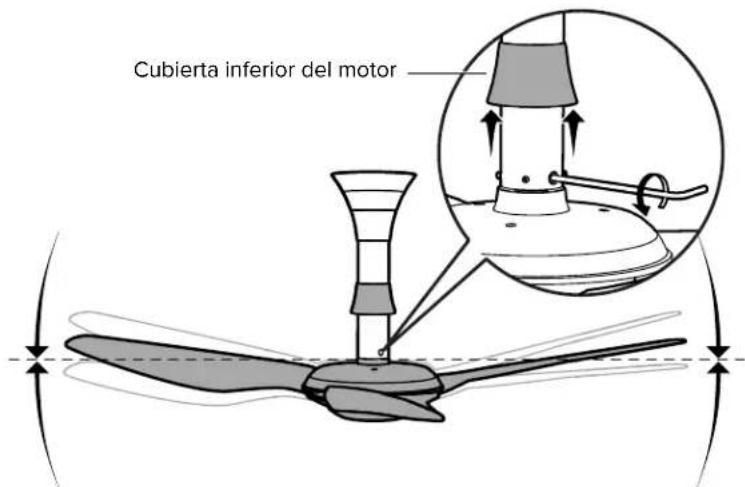

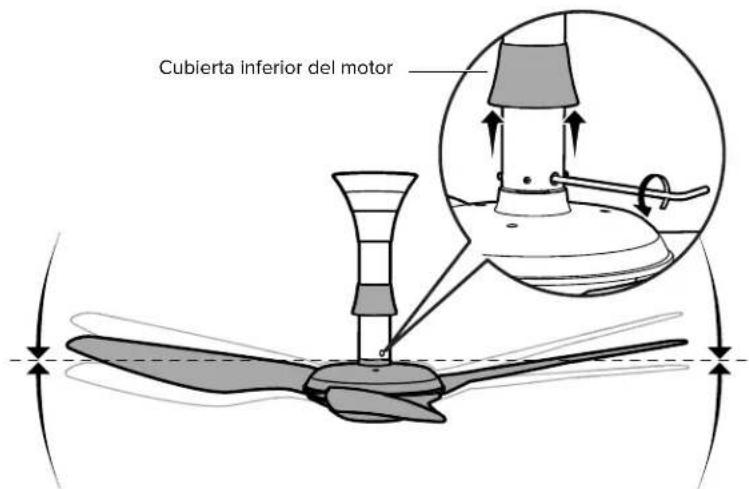

Si su ventilador parece estar algo inclinado, levante la pieza de acabado de la cubierta inferior del motor y ubique el perno de pivote. Afloje este perno con una llave hexagonal de 5 mm para permitir que el ventilador cuelgue libremente y luego vuelva a ajustarlo.

Cubierta inferior del motor

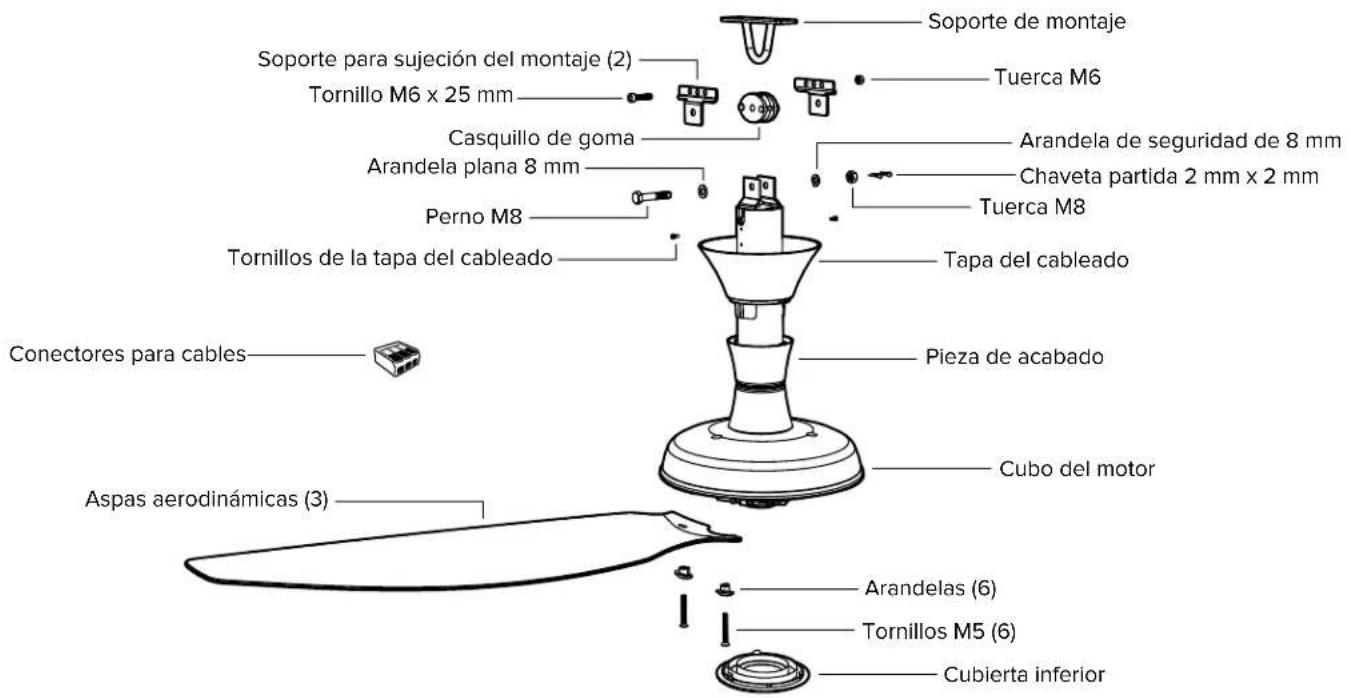

MONTURA ESTÁNDAR

Soporte de montaje Tuerca M6 Soporte para sujeción del montaje (2) Tornillo M6 x 25 mm Casquillo de goma Arandela plana 8 mm Perno M8 Tornillos de la tapa del cableado Tapera del cableado Conectores para cables Pieza de acabado Aspas aerodinámicas (3) Cubo del motor Arandelas (6) Tornillos M5 (6) Cubierta inferior

Para el tubo de extensión, utilice los cubretornillos que coincidan con el color de su ventilador. No se muestra el cable de seguridad.

HAIKU® BY BIG ASS FANS

1 Instalar el soporte de montaje

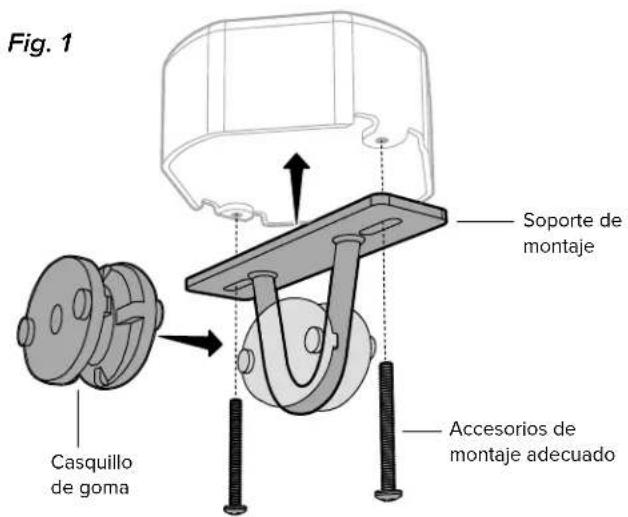

Coloque el casquillo de goma en el soporte de montaje (Fig. 1). Asegure el soporte de montaje a la estructura de montaje usando accesorios de montaje adecuado (Fig. 1). La estructura de montaje puede diferir de la ilustración.

Fig. 1 Casquillo de goma Soporte de montaje Accesorios de montaje adecuado

Caja de distribución que se muestra. La estructura de montaje puede diferir de la ilustración.

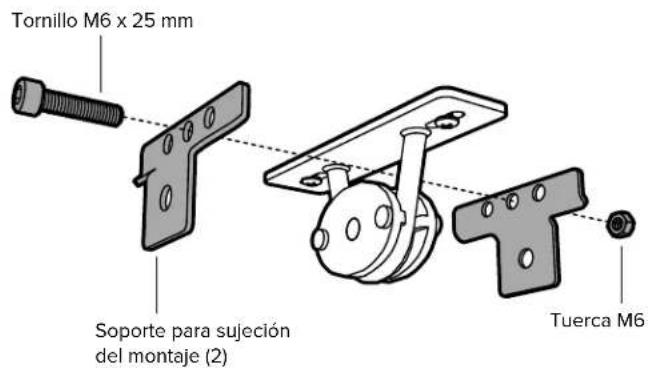

2 Asegurar los soportes para sujeción del montaje

Instale los soportes del sujetador para montaje usando los accesorios provistos, pero no los apriete demasiado (Fig. 2). El perno se debe insertar en el agujero del medio. No ajuste totalmente los accesorios.

Fig. 2

Tornillo M6 x 25 mm Soporte para sujeción del montaje (2) Tuerca M6

3 Colgar el ventilador

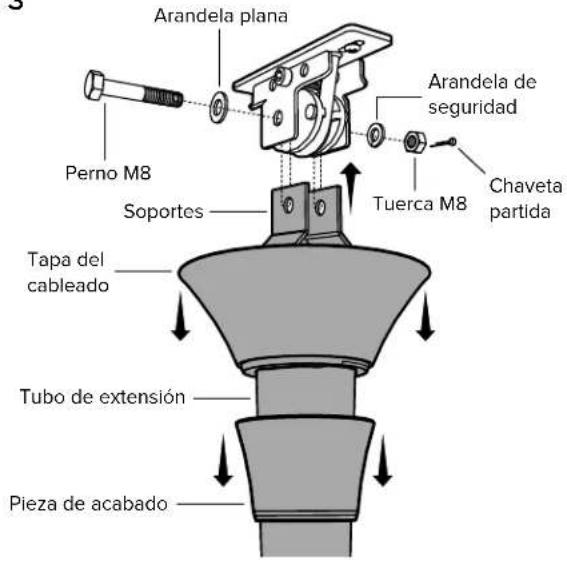

Levante el tubo de extensión hasta la montura e inserte los soportes del tubo entre los soportes de montaje y el casquillo de goma de manera que los agujeros de montaje estén alineados. Asegure el tubo de extensión con los accesorios de montaje (Fig. 3).

Apriete bien todos los accesorios hasta que los soportes compriman levemente el casquillo de goma.

Fig. 3

Arandela plana Perno M8 Soportes Taper del cableado Tuerca M8 Chaveta partida Tubo de extensión Pieza de acabado

HAIKU® BY BIG ASS FANS

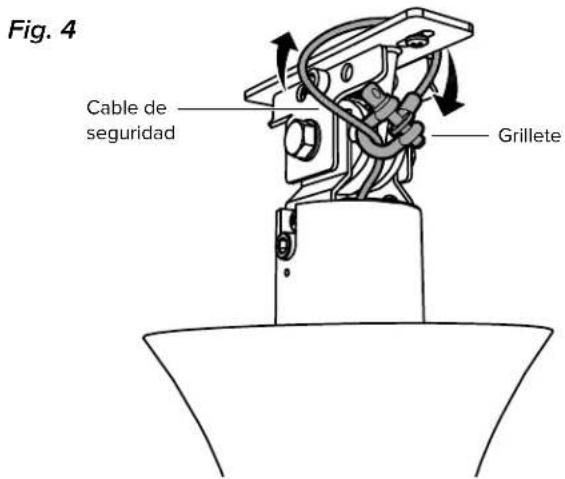

4 Asegurar el cable de seguridad

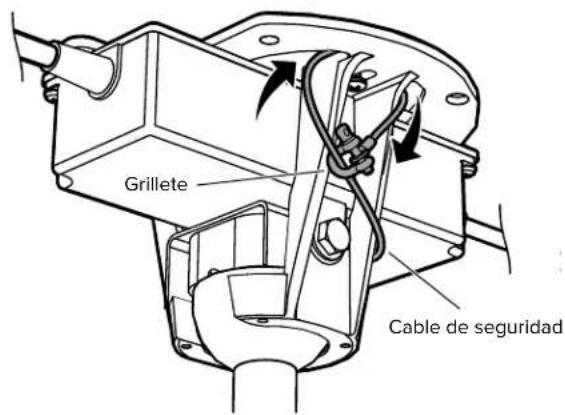

Mientras sostiene el ventilador, haga pasar el cable de seguridad alrededor del soporte de montaje o la estructura del edificio y luego asegúrelo con el grillete (Fig. 4).

Fig. 4 Cable de seguridad Grillete

Canadá: El cable de seguridad debe asegurarse directamente a una parte existente de la estructura del edificio. Puede ser necesario instalar materiales estructurales adicionales para proveer puntos de fijación adecuados.

5 Cablear el ventilador

¡Desconecte la alimentación eléctrica antes de cablear el ventilador!
¡Nunca conecte el ventilador a una fuente de alimentación dañada! No Intente reparar desperfectos eléctricos por su cuenta. Si tiene alguna duda sobre la instalación eléctrica de este ventilador, consulte a un electricista calificado.

Conecte los cables del ventilador como se muestra en el diagrama usando los conectores para cables (Fig. 5).

Fig. 5

	América del Norte 100–120 V	Todas las demás regiones
Vivo CA/L1 Marrón	Negro Marrón
Neutro CA/ L2 Azul	Blanco Azul
Tierra de protección/ Tierra Verde con amarillo	Verde o cobre desnudo	Verde con amarillo

Diagrama de cableado

NEGRO BLANCO VERDE Y AMARILLO MARRÓN AZUL

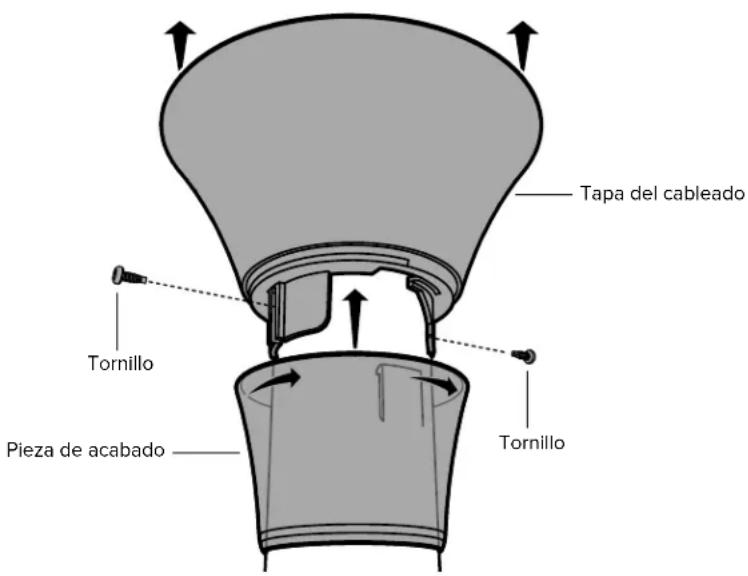

6 Instalar la tapa del cableado y la pieza de acabado

Suba la tapa del cableado hasta dejar un espacio de aproximadamente 1/8 in. (3 mm) entre la misma y el techo. Alinee las ranuras de montaje con los agujeros de los tornillos en el tubo de extensión y asegure la tapa del cableado con los tornillos de la tapa.

Deslice la pieza de acabado hacia arriba por el tubo de extensión, alineando las pestañas del lado interior con las ranuras en la parte inferior de la tapa del cableado. Gire en el sentido de las manecillas del reloj hasta asegurar la pieza de acabado en su sitio (Fig. 6).

Fig. 6

Tapa del cableado Tornillo Pieza de acabado Tornillo

HAIKU® BY BIG ASS FANS

7 Instalar las aspas aerodinámicas

Moviéndose en el sentido de las manecillas del reloj, alinee cada aspa aerodinámica en el cubo del ventilador y asegúrelas con los accesorios de las aspas (Fig. 7). Verifique que el color de la etiqueta de cada aspa aerodinámica coincida con el color de la etiqueta correspondiente en el cubo del ventilador.

Fig. 7

Aspa aerodinámica Arandela Tornillo M5

8 Instalar la cubierta inferior

Coloque la cubierta inferior tal como se ilustra (Fig. 8).

Fig. 8

Cubierta inferior

¡Felicitaciones!

Ha terminado la instalación. Pruebe el ventilador usando el control remoto.

Si su ventilador parece estar algo inclinado, levante la pieza de acabado de la cubierta inferior del motor y ubique el perno de pivote. Afloje este perno con una llave hexagonal de 5 mm para permitir que el ventilador cuelgue libremente y luego vuelva a ajustarlo.

Cubierta inferior del motor

HAIKU® BY BIG ASS FANS

RESOLUCIÓN DE PROBLEMAS

En ocasiones, puede que el ventilador se sacuda hacia adelante y hacia atrás en el arranque. Esto es normal y no afecta su funcionamiento.

Antes de comunicarse con el Servicio de Atención al Cliente, intente resolver el problema con los siguientes pasos. Para obtener más información sobre el funcionamiento, mantenimiento y resolución de problemas, visite bigassfans.com/support

Problema Solución
El ventilador no enciende.	Verifique que el ventilador esté recibiendo energía.Revise el disyuntor o fusible y el interruptor de pared para verificar que funcionen.Verifique que el ventilador esté correctamente cableado y conectado a tierra.Verifique que se haya retirado el plástico protector de la bandeja de baterías del control remoto.
El ventilador se tambalea.	Quite las aspas aerodinámicas y verifique que la etiqueta con un punto de color de cada aspa coincida con la etiqueta correspondiente en el cubo del motor. Si las etiquetas no coinciden, mueva las aspas a los puntos de fijación correspondientes.
El ventilador parece estar inclinado.(Solo monturas de bajo perfil y estándares)	Levante la pieza de acabado de la cubierta inferior del motor y ubique el perno de pivote. Afloje este perno con una llave hexagonal de 5 mm para permitir que el ventilador cuelgue libremente y luego vuelva a ajustarlo.
El ventilador hace demasiado ruido.	Detenga completamente el ventilador.Haga girar suavemente las aspas aerodinámicas (a mano) y verifique que ninguna parte del ventilador roce contra el cubo del motor mientras está girando.Revise todos los accesorios de instalación y elementos de fijación del ventilador. Ajústelos si es necesario.
Debo reiniciar el ventilador.	Presione el botón de encendido hasta que los indicadores LED comiencen a destellar.Una vez que los LED hayan destellado durante tres segundos, presione nuevamente el botón de encendido. Cuando los LED dejan de destellar, significa que el ventilador se ha reiniciado.

NOTES

NOTES

United States

CEBSA (Corporación Eléctrica del

Bravo SA de CV)

Avenida Ind. Rio San Juan

Lote 3-A Parque Industrial del Norte
