FOIRE AUX QUESTIONS - WUI95X15HZ WHIRLPOOL

Pourquoi ma machine à glace ne produit-elle pas de glace ?

Vérifiez que l'appareil est correctement branché, que le réservoir d'eau est rempli et que la température ambiante est adéquate. Assurez-vous également que le mode de fonctionnement est bien sélectionné.

Comment nettoyer ma machine à glace WHIRLPOOL WUI95X15HZ ?

Débranchez l'appareil et videz le réservoir. Nettoyez les surfaces intérieures avec un mélange d'eau tiède et de vinaigre. Rincez soigneusement et laissez sécher avant de remettre en marche.

Quel type d'eau dois-je utiliser pour ma machine à glace ?

Il est recommandé d'utiliser de l'eau potable filtrée ou de l'eau du robinet. Évitez l'eau distillée, car elle peut affecter la production de glace.

La glace a un goût étrange, que faire ?

Cela peut être dû à des résidus dans la machine ou à la qualité de l'eau utilisée. Nettoyez l'appareil et changez l'eau pour voir si le goût s'améliore.

La machine à glace fait-elle beaucoup de bruit ?

Un certain bruit est normal lors du fonctionnement. Cependant, si le bruit est excessif, vérifiez que l'appareil est sur une surface stable et que rien n'entrave le mécanisme.

Comment régler la taille des cubes de glace ?

Consultez le panneau de contrôle de votre machine à glace. Il y a généralement une option pour sélectionner la taille des cubes. Suivez les instructions dans le manuel d'utilisation.

Que faire si ma machine à glace affiche un code d'erreur ?

Reportez-vous au manuel d'utilisation pour comprendre la signification du code d'erreur. Si le problème persiste, contactez le service client de WHIRLPOOL.

Est-ce que la machine à glace consomme beaucoup d'énergie ?

La consommation d'énergie dépend de l'utilisation et de la fréquence de production de glace. Consultez les spécifications du produit pour plus d'informations sur la consommation énergétique.

Puis-je laisser ma machine à glace à l'extérieur ?

Il est recommandé de garder la machine à glace à l'intérieur dans un environnement contrôlé. L'exposition à des températures extrêmes peut endommager l'appareil.

Quelle est la capacité de production de glace de la WHIRLPOOL WUI95X15HZ ?

La capacité de production de glace de la WHIRLPOOL WUI95X15HZ est d'environ 12 kg de glace par jour. Consultez le manuel pour plus de détails sur les spécifications.

MODE D'EMPLOI WUI95X15HZ WHIRLPOOL

Sécurité de la machine à glaçons 21

ENTRETIEN ET RÉPARATION DE LA MACHINE À

GLAÇONS 22

Commentutiliser lamachineaglçons 22

Sonsnormaux. 22

Système de filtration d'eau. 22

Nettoyage de l'intérieur 23

Nettoyage des surfaces externes 24

Vacances ou longue période 25

INSTALLATION INSTRUCTIONS 25

Déballage de la machine à glaçons 25

Exigences d'emplacement 26

Spécifications Électriques 27

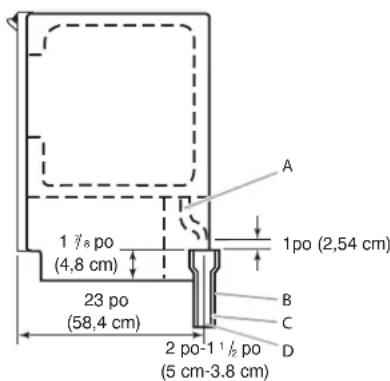

Exigences concernant le raccordement au drain 27

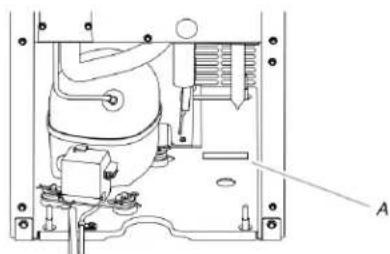

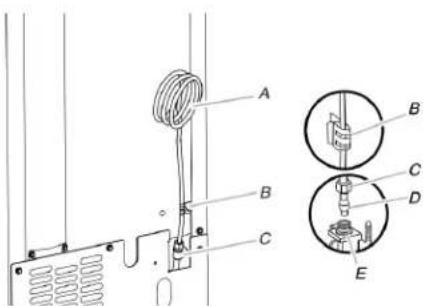

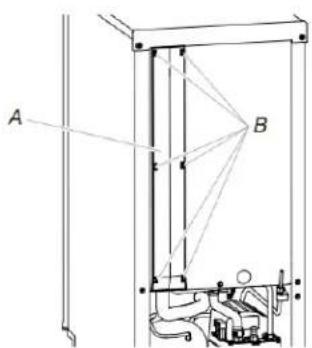

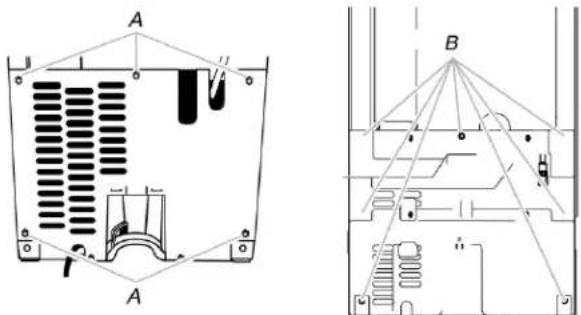

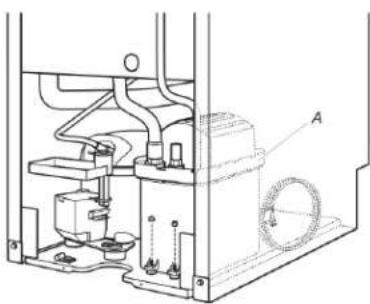

Installation de la pompe de vidange (sur certains

modles) 28

Spécifications de l'alimentation en eau 32

Raccordement à la canalisation d'eau 32

Raccordement de la vidange 33

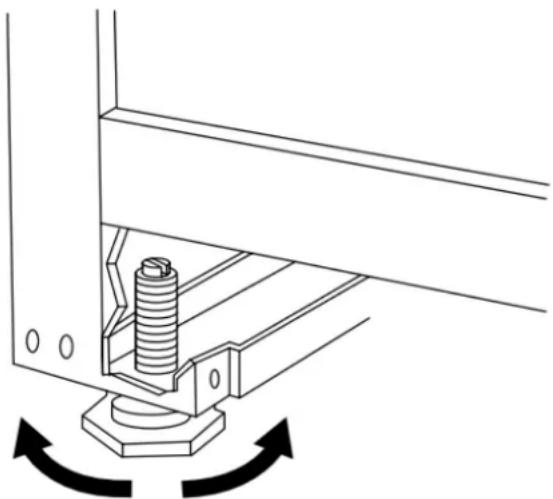

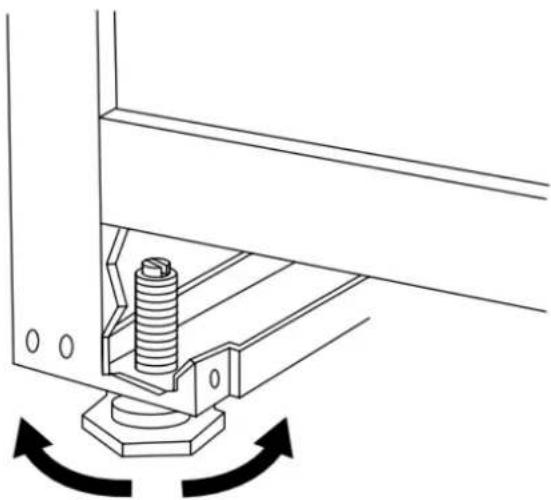

Metre a niveau et sécuriser 34

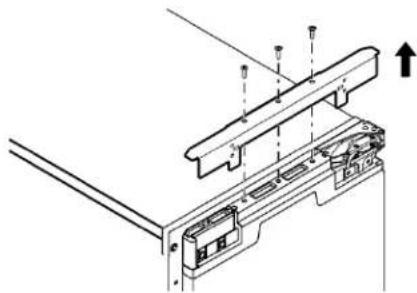

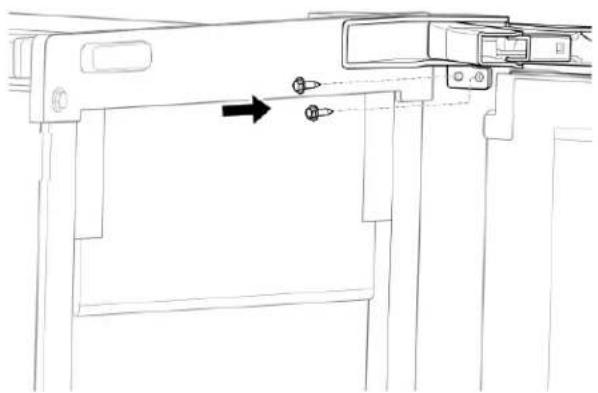

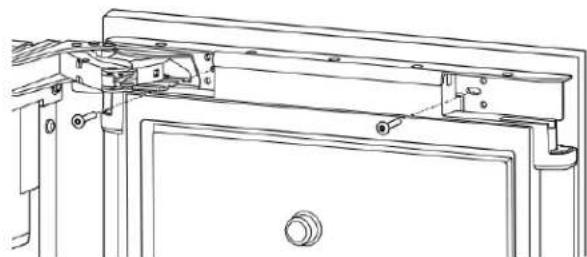

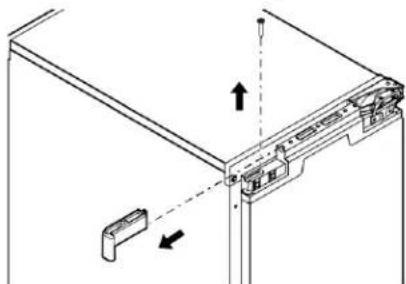

Panneau de bois personnelé 36

Installation de la grille auxiliaire 38

FICHE DE DONNÉES DE PERFORMANCE 39

Fiche de données de performance 39

ICE MAKER SAFETY

Votre sécurité et celle des autres sont très importantes.

Nous donnons de nombreux messages de sécurité importants dans ce manuel et sur votre apparéil. Assurez-vous de tous les messages de sécurité et de vous y conformer.

Voici le symbole d'alerte de sécurité.

Ce symbole d'alerte de sécurité vous signale les dangers potentiels de décès et de blessures graves. Tous les messages de sécurité suivront le symbole d'alerte de sécurité et le mot « DANGER » ou « AVERTISSEMENT ». Ces mots signifient :

ADANGER

AVERAGEMENT

Risque possible de décès ou de blessure grave si vous suivez pas immédiatement les instructions.

Risque possible de décès ou de blessure grave si vous suivez pas les instructions.

Tous les messages de sécurité vous diront quel est le danger potentiel, comment réduire le risque de blessure et ce qui peut se produit en cas de non-respect des instructions.

INSTRUCTIONS IMPORTANTES DE SECURITÉ

AVERTISSEMENT: Afin de réduire le risque d'incendie, de décharge électrique ou de blessures corporelles lors de l'utilisation de cet apparéil, observer certaines précautions fondamentales, notamment :

Les enfants doivent être surveillés afin de s'assurer qu'ils ne jouent pas avec l'appareil.
Cet apparéil ne convient pas à une utilisation par des personnes (y compris des enfants) à capacités physiques, sensorières ou mentales réduites, ou possédant un manque d'expérience et de connaissances, à moins qu'elles ne soient placées sous supervision ou qu'elles aient reçu des instructions concernant l'utilisation de l'apparéil par une personne responsable de leur sécurité.
Ne pas utiliser de rallonge.
Si le cordon d'alimentation est endommagé, il doit être remplace par le fabricant, son agent de réparation ou toute autre personne qualifiée afin d'éviter tout danger.

Brancher sur une alimentation en eau potable uniquement.
Cet apparéil est destiné à un usage domestique et à d'autres usages similaires comme :coins cuisine réservés au personnel des boutiques, des bureaux et d'autres environnementaux professionnels; maisons d'hôtes, ainsi que par les clients d'hôtel, de motelels et d'autres installations d'hébergement; gîtes touristiques; et banquets et autres utilisations non commercialessemblables.
Ne pas entreposer de substances explosives comme des aerosols avec agent propulseur inflatable dans cet apparéil.
Ne pas utiliser de pieces de remplacement qui n'ont pas été recommandées par le fabricant (c.-a-d., pieces fabriquées à la maison à l'aide d'une imprimante 3D).

CONSERVER CES INSTRUCTIONS

ENTRETIEN ET RÉPARATION DE LA MACHINE À GLAÇONS

Comment utiliser la machine à glaçons

Lors de la mise en marche initiale de la machine à glaçons, le d'eau se replira et le système se rincera avant de commencer fabriquer des glaçons. Le rince prend environ 5 minutes.

Dans les conditions de fonctionnement normales, la machine à glaçons se mettra en marche à des températures prêrgées. Le détecteur de niveau de glaçons dans le bac à glaçons contrôlera les niveaux de glaçons.

REMARQUE: Si l'alimentation en eau à la machine à glaçons est fermée, s'assurer que la commande de la machine à glaçons est aussi fermée.

Sons normaux

Il est possible que votre nouvelle machine à glaçons émette des bruits qui ne vous sont pas familiers. comme ces sons sont nouveaux, ils peuvent vous inquieter. La plupart de ces nouveaux sons sont normaux. Des surfaces dures comme les planchers, murs et armoires peuvent faire paraître les bruits plus forts qu'en réalisité. Les descriptions suivantes indiquent les genres de bruits qui peuvent être nouveaux pour vous et leur cause.

Vous entendrez un bourdonnement lorsque la valve d'eau s'ouvre pour replir le bac à eau pour chaque programme.
- Des cliquetis peuventvenir du débit du réfrigerant ou de la canalisation d'eau. Les articles conservés sur le dessus de la machine à glaçons peuvent également faire du bruit.
Le compresseur à haute efficacité peut produit un son aigu ou de pulsation.
L'eau coulant sur la plaque d'évaporation peut produit un son d'éclaboussement.
L'eau coulant de la plaque d'évaporation au bac à eau peut produit un son déclaboussement.
- À la fin de chaque programme, vous pouvez entendre un gargouillement attribuable au réfrigerant qui circule dans votre machine à glaçons.
- Vous pouvez entendre de l'air qui est transmis au condenseur par le ventilateur du condenseur.
Au cours du programme de récolte, vous pouvez entendre un « bruit sourd » lorsque la plaque de glace glisse de l'évaporateur sur la grille de coupe.
Lors de la mise en marche initiale de la machine à gaçons, il est possible que vous entendiez l'eau couler continulement. La machine à gaçons est programmée pour effectuer un programme de rinçage avant de commencer à fabriquer des gaçons.
Si la machine à glaçons est raccordée à une alimentation en eau dont la pression dépasse 60 lb/ po^2 , il est possible que l'on entende un bruit fort lors du remplissage - cela est d'au début d'eau au niveau du robinet d'arrivée d'eau. Contacter un plombier agree et qualifié pour déterminer la(Meilleure façon de réduire la pression de l'alimentation en eau (une pression de 50 lb/ po^2 est recommandée).

Système de filtration d'eau

Ne pas utiliser ce produit pour filtrer une eau microbiologiquement polluée ou de quality inconnue en l'absence d'un dispositif de désinfection ajustat en amont ou en aval du système. Les systèmes certifiés pour la réduction des kystes peuvent être utilisés pour une eau désinfectée susceptible deContainir des kystes filtrables.

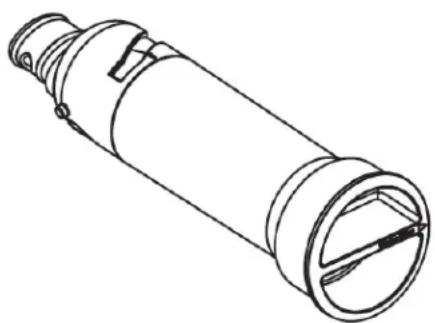

Installation d'un filtré à eau

1. Acheter un filtré à eau approvéd.
2. Retirer le filtré à eau neuf de son emballage, puis retarder les protections des joints toriques. S'assurer que les joints toriques sont toujours en place une fois les protections retirees.

A. Couvercle

B. Joints

toriques

C. Tiges d'alignement
D. Flèche d'alignement

1. Le compartment du filtre à eau se trouve du côte droit des commandes de la machine à glaçons. Si la porte est installée sur les modèles de 15 po (38,1 cm), appuyer sur le clapet pour dégager le loquet puis abaisser le clapet.

Modèle de 18 po (45,7 cm) Modèle de 15 po (38,1 cm)

A. Porte

1. En s'aidant de la flèche orientée vers la tige d'alignement sur le côte du filtre et la flèche dans le logement du module de commande, aligner la tige d'alignement avec l'encôche du logement du module de commande et insérer le filtre dans le logement.

A. Tiges d'alignement
B. Symbole de déverrouillage
C. Symbole de verrouillage

D. Encoche dans le logement du module de commande
E. Flèche pointant sur l'encoche
F. Flèche pointant sur la tige d'alignement

1. Tourner le filtré dans le sens hora jusqu'à ce qu'il s'emboitè dans le logement. S'assurer que la flèche d'alignement de la tête du filtré soit alignée avec le symbole de verrouillage sur le logement du module de commande.

REMARQUE: Si le filtré n'est pas bien emboité dans le logement, la machine à glaçons ne produit pas de glaçons.

A. Flèche d'alignement avec symbole de verrouillage

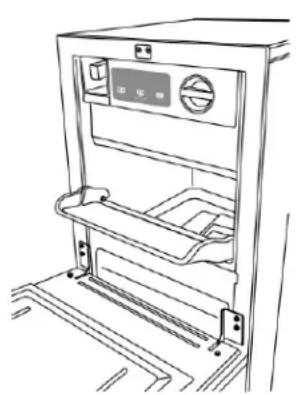

1. Pour les modèles de 15 po (38,1 cm), appuyer sur la porte de la boîte du module de commande pour la fermer - le loquet doit émettre un déclic.

Nettoyage de l'intérieur

Composants internes

1. Debrancher la machine à glaçons ou couper l'alimentation.

2. Ouvrir la porte où se trouve le bac à glaçons et-retirer tout glaçon qui s'y trouve.

3. Retirer le capuchon de vidange du réservoir d'eau et vidanger ce dernier complètement. Réinstaller le bouchon de vidange solidement sur le bac à eau. Si le bouchon de vidange est desserré, l'eau s'écoulera du bac à eau et la glace sera mince ou il n'y aura pas de glace.

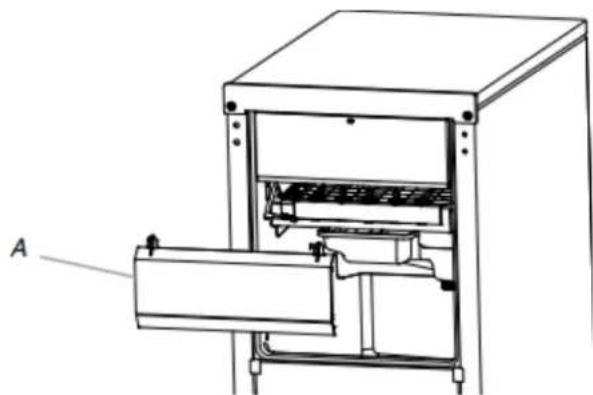

4. Tirer le bas du couvercle de la grille de coupe jusqu'à ce qu'il se dégage.

REMARQUE: Sur certains modèles, Œter la vis du couvercle de la grille de coupe.

A. Couvercle de la grille de coupe
B. Vis (sur certains modèles)

A. Couvercle de la grille de coupe

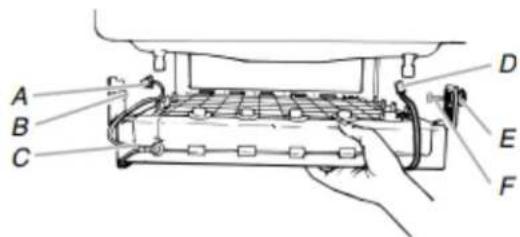

1. Debrancher le faisceau de cablage de la gauche de la grille de coupe.

A. Faisceau de la grille de coupe

D. Faisceau du détector de niveau de glaçons

B. VIs

E. Cales en plastique

C. Grille de coupe F. Vis

F. Vis

1. Débrancher le faisceau du détecteur de niveau de glaçons de la droite de la grille de coupe. Tirer le détecteur de niveau vers le bas et vers l'avant pour l'éloigner de la grille de coupe.
2. Enlever les vis de droite et de gauche. Soulever et sortir la grille de coupe.

REMARQUE : Il faut s'assurer que la cale d'écartement en plastique du côte croit du support de la grille de coupe suit cette dernière.

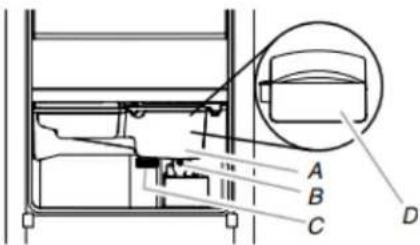

1. Retirer les vis retenant le bac à eau en place. Tirer sur l'avant1. du bac à eau.

A. Bac à eau

C. Bouchon de vidange

B. Vis du bac à eà. Couvercle de la pompe de vidange

1. Déconnecter le support de pompe du bac à eau et débranché la pompe de vidange du bac à eau.
2. Retirer, nettoyer et reinstaller le support de cuillere à glaçons et la cuillère à glaçons.

REMARQUE: Sur certains modèles, la cuillère à glaçons se trouve dans la partie supérieure gauche de l'appareil. Sur d'autres, elle se trouve dans la partie inférieure gauche.

Inferieur gauche

A. Vis
B. Support de cuillere à glaçons

Supérieur gauche

A. Support de cuillere à glaçons

Sur certains modèles

• ÀpRES avoir retire la cuillere à glaçons, enlever le support en oùant les deux vis.
  REMARQUE: Sur certains modèles en haut à gauche, retarder le support en le boulevant, puis en le sortant.
  Laver le support de la cuillere à glaçons et la cuillère à glaçons en même temps que les autres composants internes en suivant les instructions suivantes.
• Replacer le support de la cuillere à glaçons en réinstallant les vis, ou sur certains modèles en haut à gauche, en poussant le support vers l'intérieur puis le bas.

Laver les composants interieurs (grille de coupe, extérieur des tuyaux et bac à eau), le bac d'entreposage de glaçons, le joint d'étanchéité de la porte, la cuillère à glaçons et le support de la cuillère à glaçons avec une eau tiège et un savon ou un détergent doux. Rincer avec de l'eau propre. Nettoyer ensuite ces mêmes composants à l'aide d'une solution complément 1 cuillerée à soupe (15 mL) d'agent de blanchiment dans 3,8 L (1 gallon) d'eau tiège. Rincer à nouveau à fond avec de l'eau propre.

REMARQUE: Ne pas-retirer les tuyaux. Ne pas laver les composants en plastique au lave-vaisselle. Ces composants ne résistant pas à des températures supérieures à 145 °F (63 °C).

1. Pour réinstaller le bac à eau, le placer à l'intérieur du bac à glaçons. Raccorder la pompe de vidange du bac à eau. Remboiter le support de pompe sur le bac à eau et le remetre en place. Fixer le bac à eau en réinstallant la vis de montage.
2. Vérifier ce qui suit :

Le capuchon de vidange du bac à eau est en place. Si le bouchon de vidange est desseré, l'eau s'écoulera du bac à eau et la glace sera mince ou il n'y aura pas de glace.
Le tuyau provenant du bac à eau est inséré dans l'ouverture de vidange du bac d'entreposage.

1. Glisser la grille de coupe en place et la fixer en remettant la vis du côte droit et la cale d'espacement en plastique. Serrer ensuite la vis de gauche. Rebrancher les faisceaux de cablage de la grille de coupe et du détecteur de niveau de glaçons.
2. Replacer le couvercle de la grille de coupe.

REMARQUE: Sur certains modèles, replacer le couvercle de la grille de coupe en utilisant les deux vis retirees précédément.

1. Nettoyer le tableau de commande en douceur et avec précaution à l'aide d'un torchon propre et doux et d'un mélange d'eau tiède et de détergent à vaisse liquide doux.
2. Rebrancher la machine à glaçons ou l'alimenter.
3. ÀpRES le nettoyage, s'assurer que toutes les commandes sont correctement régles et qu'aucun témoin de commande ne clignote.

Lavage rapide

Il faudra une bouteille de 16 onces (473 mL) de nettoyant approuve pour machine à glaçons. Nous recommendons d'utiliser le nettoyant affres pour machine à glaçons.

Nettoyage des surfaces externes

Le système de fabrication des glaçons et le condenseur à air refroidi doivent être nettoyés régulièrement pour que la machine à glaçons puisse fonctionner au maximum de son efficacité et afin d'éviter une défaillance prematurée des composants du système. Voir les sections « Système de la machine à glaçons » et « Condenseur »

Surfaces externes

Laver les surfaces extérieures et les joints étanches avec de l'eau chaude et un savon doux ou un détergent. Essuyer et secher. Un chiffon en microfibre propre ou un chiffon doux et propre devrait être utilisé pour polir et secher.

Pour les machines à glaçons dont l'extérieur est peint ou coloré, utiliser de façon régulière un produit de nettoyage et une cire domestique pour aider à protégger le fini. L'utilisation d'essuie-tout peut érafler et ternir le revétement transparent de la porte peinte.

Pour les machines à glaçons possédant une surface extérieure en 8. acier inoxydable résistante aux traces de doigs, ne pas utiliser de tampons à récurer savonnoux, de nettoyants puissants ou abrasifs, d'autres produits de nettoyage contenant de l'eau de javel, de tampon en laine d'acier, de chiffons de lavage réches ou d'essue-tout. L'utilisation de ces produits peut érafler ou ternir le revétement transparent de la porte en acier inoxydable résistant aux traces de doigs.

Système de la machine à glaçons

Les mineraux qui sont éliminés de l'eau lors du cycle de congestion finiront par former un dépôt de tartre dans le système d'eau. Un nettoyage régulier du système aide à éliminer l'accumulation de tartre. La fréquence de nettoyage du système 9. dépend de la durée de votre eau. Dans le cas d'une eau dure de 15 à 20 grains/gallon (4 à 5 grains/litre), il peut s'avérer nécessaire de nettoyer le système jusqu'à tous les 9 mois.

REMARQUE : Utiliser une bouteille de 16 onces (473 mL) de nettoyant approuve pour machine à glaçons. Nous recommendons d'utiliser le nettoyant affreesh pour machine à glaçons.

Pour commander, voir la section « Accessoires » du Guide de démarrage rapide de la machine à glaçons.

1. Appuyer sur le bouton On/Off (Marche/Arret).
2. Attendre de 5 à 10 minutes que les glaçons tombent dans le bac d'entreposage. Retirer tous les glaçons du bac d'entreposage.

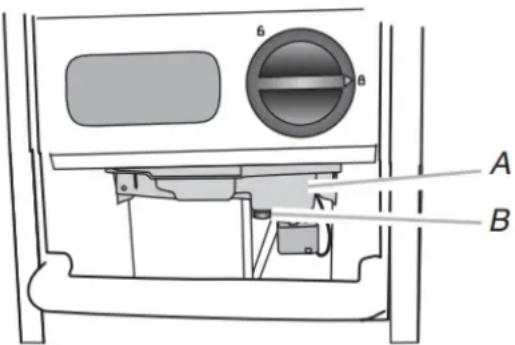

3. Devisser le bouchon de vidange du bas du bac à eau situé à l'intérieur du bac d'entreposage (voir l'illustration). Laisser l'eau se vidanger complètement.

A. Bac à eau
2. Capuchon de vidange

1. Reinstaller le bouchon de vidange solidement sur le bac à eau. Si le bouchon de vidange est desserré, l'eau s'écouERA du bac à eau et la glace sera mince ou il n'y aura pas de glace.
2. Lire et suivre toutes les instructions apparaissant sur la bouteille avant de suivre les étapes suivantes. Utiliser une bouteille de 16 onces (473~mL) de nettoyant approuve pour machine à glaçons.
3. Verser une bouteille de cette solution dans le bac à eau. Remplir la bouteille à deux reprises avec de l'eau du robinet verser le contenu dans le bac à eau.
4. Appuyer sur le bouton Clean (Nettoyage). Le bouton Nettoyage clignote pour indiquer que le programme de nettoyage est en cours. Lorsque le témoin « Nettoyage terminé » s'allume (après 70 minutes environ), le programme de nettoyage est terminé. Pendant le programme de nettoyage, le système se nettoie et se rince.

Une fois que le programme de nettoyage est acheve, retirer le bouchon de vidange du bac à eau. Voir s'il reste de la solution de nettoyage dans le bac à eau. Si la solution de nettoyage se vidange du bac à eau, recommencer le cycle de nettoyage. Veiller à replir à nouveau le bac à eau de nettoyant avant de recommencer le programme de nettoyage. Veiller à réinstaller le bouchon de vidange solidement sur le bac à eau. Si le bouchon de vidange est desserré, l'eau s'écoulera du bac à eau et la glace sera mince ou il n'y aura pas de glace. REMARQUE: Les accumulations importantes de calcaire pourrait nécessiter des nettoyages repétés avec une solution de nettoyage fraîche.
9. Appuyer sur le bouton On/Off (Marche/Arrêt) pour reprendre de la production de glaçons.

Vacances ou longue période

Lorsque la machine à glaçons n'est pas utilisé pendant une longue période, fermer l'alimentation en eau et en électricité de la machine.
S'assurer que les tuyaux d'alimentation en eau sont isolés contre le gel. La formation de glace dans les canalisations d'arrivée d'eau peut entrainer une élevation de la pression en eau et endommager la machine à gaçons ou le domicile. La garantie de l'appareil ne couvre pas les dommages imputables au gel.

INSTALLATION INSTRUCTIONS

Déballage de la machine à glaçons

A VERTISSEMENT

Risque de poids excessif

Utiliser deux personnes ou plus pour déplacer et installer l'appareil.

Le non-respect de cette instruction peut cause une blessure au dos ou d'autres blessures.

Enlèvement des matériaux d'emballage

Pour enlever tout résidu de ruban adhesif ou de colle de la surface extérieure de la machine à glaçons, frotter vivement la zone avec le pouce. Les résidus de ruban adhesif et de colle peuvent aussi facilement être enlevés en frottant à l'aide d'un doigt une petite quantité de savon liquide à vaisse sur l'adhesif. Rincer à l'eau tiède et secher.
- Ne pas utiliser d'instruments coupants, d'alcool à friction, de liquides inflammables ou de nettoyants abrasifs pour enlever le ruban adhésié ou la colle. Ne pas utiliser d'eau de Javel sur les surfaces en acier inoxydable de la machine à glaçons. Ces produits peuvent endommager la surface de votre machine à glaçons.

Nettoyage avant utilisation

Après avoir enlevé tous les matérielux d'emballage, nettoyer l'intérieur de la machine à glaçons avant de l'utiliser. Voir les instructions de nettoyage dans la section « Entretien et nettoyage de la machine à glaçons »

Exigences d'emplacement

L'installation doit respecter les dispositions de tous les codes et règlements en vigueur.
Pour assurer une bonne ventilation de votre machine à glaçons, l'avant doit être entièrement dégagé. Les autres côtes et le dessus de l'appareil peuvent être dissimulés, mais l'installation doit permettre de tirer la machine à glaçons vers l'avant pour y faire l'entretien requis.
L'ensemble de grilles auxiliaires inclus (seulement sur les modeles avec panneau personnelisé) peut etre utilise pour aligner la grille inférieure avec le reste des armoires sans bloquer la ventilation de la machine a glaçons.
L'installation de la machine à glaçons requiert un tuyau d'alimentation en eau en cuivre de 1/4 po (6,35 mm) de diamètre extérieur avec robinet d'arrêt ou avec tuyau d'alimentation et pompe de vidange, pour diriger l'eau vers un drain existant.
- Choisir un endroit bien aéré où la température est supérieure à 55^ F ( 13^ C ) et inférieure à 110^ F ( 43^ C ). Les mêleurs résultats sont obtenus lorsque la température est comprise entre 70^ F et 90^ F ( 21^ C et 32^ C ).
Choisir un emplacement où le plancher est de niveau. La machine à glaçon doit être de niveau pour fonctionner correctement. Au besoin, il est possible de régler la hauteur de la machine à glaçons en changeant la hauteur des pattes de nivellement. Voir la section « Mettre à Niveau et Sécuriser »
La machine à glaçons doit être installée dans un endroit protégé des éléments comme le vent, la pluie, les jets d'eau ou les renversements.

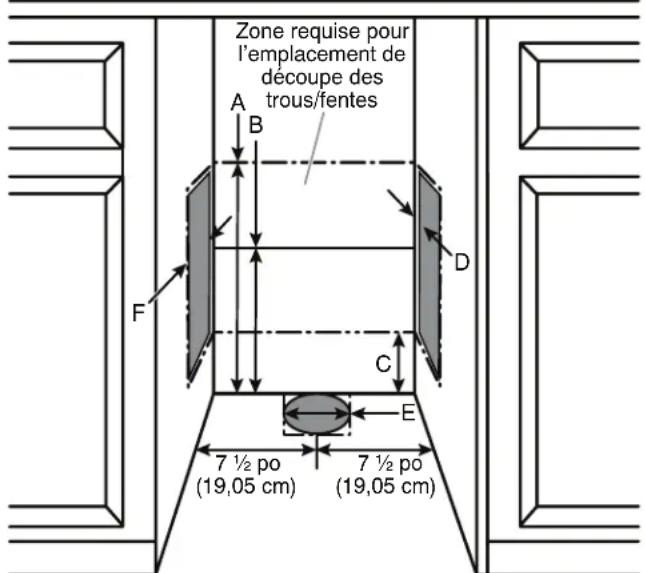

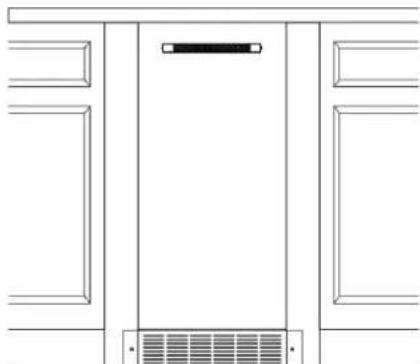

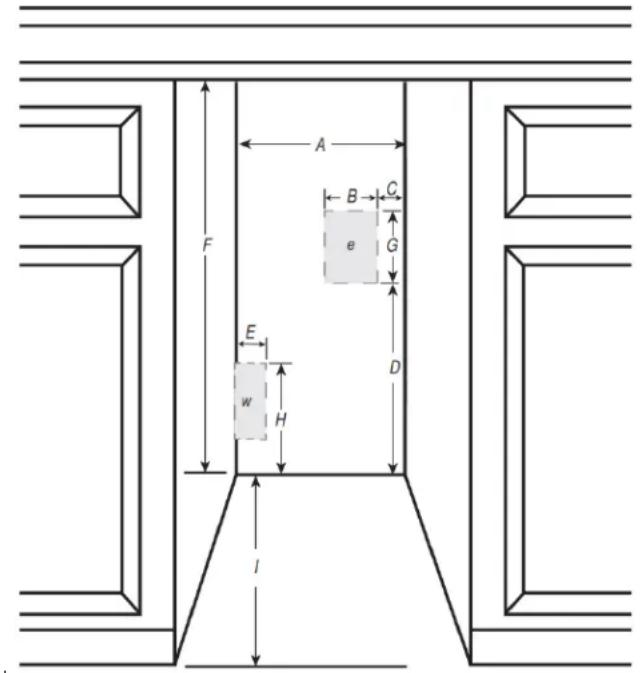

Lorsque l'appareil est installé sous un comptoir, observer les dimensions d'ouverture recommendées. Placer les composants électriques et de plomberie dans la zone recommendée à l'illustration.

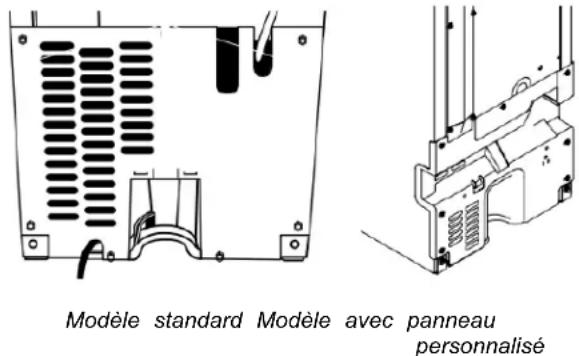

REMARQUE S :

Vérifier que le cordon d'alimentation n'est pas endommagé, déformé ou coincide entre la machine à glaçons et la caisse de l'appareil.
Vérifier que le tuyau d'entrée d'eau n'est pas endommagé, déformé ou pince entre la machine à gaçons et l'armoire.
Vérifier que la canalisation d'évacuation (sur certains modèles) n'est pas endommagée, déformée ou coincée entre la machine à glaçons et la caisse de l'appareil.
Vérifier que la porte de la machine à glaçon n'arrive pas en affleurement avec les armoires pour éviter les problèmes lors de l'ouverture de la machine à glaçons.

Identifiant du modele:

Modèles standards

A Largeur (pour une machine à glaçons de 15 po)	15 po (38,1 cm) minimum
Largeur (pour une machine à glaçons de 18 po)	18 po (45,7 cm) minimum

B Largeur de l'emplacement de la prise électrique	6 po (15 cm)
C Emplacement de la prise électrique - distance du côte	1 po (2,5 cm)

D Emplacement de la prise électrique - distance du bas	12 po (30,5 cm)
E Largeur de l'emplacement du raccordement de l'eau	31/2po (8,9 cm)

F Hauteur 34 po (86,4 cm)
	minimum
	34 1/2po (87,6 cm)
	maximum
G Hauteur de l'emplacement de la prise électrique	8 po (20,3 cm)
H Hauteur de l'emplacement du raccordement de l'eau	9 po (22,9 cm)
I Profondeur de l'armoire (minimum)	24 po (61,0 cm)
e Emplacements recommends pour la prise électrique

W	Emplacements recommandés du raccordement de l'eau

Zones de Découpe pour Aération, Tuyaux et Câble
Dimension A 14 po (3)	5,56 cm)
	B 10,5 po (26,67 cm)
	C 7po (17,8 cm)
	D 0,75 po (1,9 cm)
Diamètre du trou E 2	po (5,1 cm)
Dimension de découpe	F 2	po (5,1 cm)

• Les modèles de machine à glaçon avec pompé auxiliaire ont été concus pour une installation en affleurement dans une zone où l'alimentation en électricité, l'alimentation en eau et tuyau de vidange sont situés dans l'armoire adjacente.
  Pour une installation du produit dont les alimentations et le tuyau de vidange sont situés derrière la machine à gaçons, une installation en affleurement peut ne pas être possible.
  Se référer à l'illustration « Découpe pour Aération, Tuyaux et Câbles », au tableau zones de découpe pour aération, tuyaux et cable et au gabarit en papier pour connaître l'emplacement des zones de découpe pour aération, tuyaux et câbles.

Spécifications Électriques

A VERTISSEMENT

Risque de décharge électrique.

Brancher l'appareil sur une prise à 3 alveoles reliée terre.

Ne pas enlever la prise de liaison à la terre.

Ne pas utiliser d'adaptateur.

Ne pas utiliser de rallonge.

Le non-respect de ces instructions peut cause un décès, un incendie ou une décharge électrique.

a la

Avant de placer la machine à glaçons à son emplacement final, il est important de s'assurer d'avoir le raccordement électrique approprié :

Une alimentation de 115 V CA à 60 Hz reliée à la terre et protégée par un fusible de 15 ou 20 A qui respecte le National Electrical Code ainsi que les réglementations et codes locaux est requise.

Il est recommandé de réserver un circuit spécial pour la machine à glaçons. Utiliser une prise ou l'alimentation ne peut pas être coupée à l'aide d'un interrupteur ou d'une chanette.

IMPORTANT : Si ce produit est connecté à une prise munie d'un disjoncteur de fuite à la terre, un déclenchement intempestif peut se produit et causeur une perte de refroidissement. La qualite des glaçons pourrait en etre affectee. Si un déclenchement intempestif se produit et si les glaçons semble de pietre qualite, jeter le tout.

Méthode recommendée de liaison à la terre

La machine à gacons doit être reliée à la terre. Cette machine à gacons est équipée d'un cordon d'alimentation électrique avec fiche à trois broches (liaison à la terre). Pour réduire les risques de décharge électrique, le cordon d'alimentation électrique doit être branché à une prise électrique à trois alveoles avec mise à la terre respectant le National Electrical Code, ainsi que les reglementations et codes locaux. Si une telle prise n'est pas accessible, le client à la responsabilité de faire installer par un electricien qualifiée une prise de courant à trois alveoles correctement reliée à la terre.

Exigences concernant le raccordement au drain

Système de vidange par gravité

Brancher le drain de la machine à glaçons au drain en respectant les réglementations et codes locaux et provinciaux. Si la machine à glaçons est munie d'un système de vidange par gravité, suivé ces instructions pour installer le tuyau de vidange. Ceci aidera à éviter que l'eau ne refoule dans le bac d'entreposage de la machine à glaçons et évientuellement sur le plancher et ne cause des dommages.

Le tuyau de vidange doit avoir un diamètre interieur minimum de 5/8 po (15,88 mm).
- Les tuyaux de vidange doivent avoir une pente de 1 po pour chaque 48 po (2,54 cm pour chaque 122 cm) de longueur ou une pente de 1/4 po pour chaque 12 po de longueur (6,35 mm pour chaque 30,48 cm) et ne compterier aucun point bas où l'eau pourrait stagner.
- Les grains de vidange de plancher doivent être suffisamment grands pour recevoir l'eau de vidange provenant de toutes sources.
L'installation ideale comporte un tuyau de rejet à l'égout en PVC de 1 / 2 po (3,81 cm) à 2 po (5,08 cm) installé immeditatement sous la sortie du tube de vidange. Un écart antiretour de 1 po (2,54 cm) doit être maintainu entre le tuyau de la pompe de vidange et le tuyau de rejet à l'égout.
Ne pas raccorder l'extremité de sortie du tuyau de vidange à un système de canalisation fermé afin d'empêcher l'eau de vidange de refouler dans la machine à glaçons.

IMPORTANT: Une pompe de vidange est nécessaire lorsqu'on ne dispose pas de drain au plancher. Il est possible d'acheter la trousse de pompe de vidange. Consulter le Guide de démarrage rapide pour les informations de commande.

Vue laterale

A. Tuyau d'évacuation

B. Espace de 1 po (2,54 cm)
C. Tuayu de rejet à l'égout en PVC de 2 po 12 po (5 cm à 3,8 cm)

D. Le centre du drain devrait se couver à 23 po (58,4 cm) du devant de la porte (avec ou sans le panneau de 3/4 po [1,91 cm] sur la porte). Le drainage aussi est centré de gauche à droite 7_16 po [18,56 cm] de chaque côte de la machine à glaçons).

Système avec pompe de vidange (sur certains modèles)

IMPORTANT:

Raccorder le tuyau de vidange de la machine à glaçons à votre drain de vidange conformément à l'International Plumbing Code et aux codes et règlements locaux.
Le circuit de vidange doit se terminer dans un faisard ou un tuyau d'évacuation ouvert (pour impossibilité de reflux).
Denivellation maxima de 10 pi (3,1 m)
Longueur maximale de 100 pi (30,5 m)

REMARQUE :

Si le tuyau de vidange devient tordu et l'eau ne peut pas se vidanger, votre machine à glaçons ne fonctionnera pas.
Il sera peut-être souhaitable d'isoler le tuyau de vidange complètement jusqu'à l'entrée du drain de vidange. Il est possible d'acheter une trousse de gaine isolante. Consulter le Guide de démarrage rapide pour les informations de commande.
Ne pas raccorder l'extremité de sortie du tuyau de vidange à un système de canalisation fermé afin d'empêcher l'eau de vidange de refouler dans la machine à glaçons.
Capacité maximale de la pompe de vidange : Pour chaque 1 pi (0,31 m) d'élévation, soustraire 10 pi (3,1 m) de longueur de fonctionnement maximal.

Installation de la pompe de vidange (sur certains modèles)

REMARQUE :

Raccorder la pompe de vidange au drain en respectant les réglementations et codes locaux et provinciaux.
L'iso1ation du tube de vidange jusqu'à la sortie de vidange pourrait etre nécessaire pour réduire la condensation dans le tube de vidange. Il est possible d'acheter un ensemble de tube isolé.Consulter le Guide de demarrage rapide pour les informations de commande.
La pompe de vidange est conque pour pomper de l'eau jusqu'à une hauteur de 10 pi (3 m). Il est possible d'acheter une trousse de pompe de vidange. Consulter le Guide de démarrage rapide pour les informations de commande.

REMARQUE: Ne pas racorder l'extrémité de sortie du tuyau de vidange à un système de canalisation fermé afin d'empêcher l'eau de vidange de refouler dans la machine à glaçons.

La trousse de pompe de vidange contient :

Pompe de vidange.
Tube de vidange de 5/8 po de diamètre interieur1/650 (du bac à glaçons vers l'entrée du réservoir de la pompe de vidange).
Tube de vidange de 1/2 po de diametre interieur x 10 pi (3 m) (du tuyau d'évacuation de la pompe de vidange au drain de la maison).
Tube de ventilation de 5/16 po de diamètre interieur x 32 po (81 cm) (du tube de ventilation du réserveir de la pompe de vidange à l'arrête de la machine à glaçons).
(3) serre-cables (pour fixer le tube de ventilation au dos de la machine à glaçons).
(5) vis de montage de la pompe no 8-32 x 3/8 po (pour fixer la pompe de vidange à la plaque de base et aux brides du dos du tube d'aération).
- Petitte bride de tuyau régable de 5/8 po (pour fixer le tuyau de ventilation à la pompe de vidange).
(3) grande bride de tuyau régiable de 7/8 po (pour fixer le tuyau de vidange au bac de la machine à glaçons et au réservoir de la pompe de vidange).
(2) panneau arrère.
Fiche d'instructions.

Si la machine à glaçons est déjà installée

Installation de la pompe de vidange

REMARQUE: Si la machine à glaçons n'est pas installée, passer REMARQUE: Ne pas plier, écraser ou endommager les tubes et à la section « Installation de la pompe de vidange » à la page 20âbles pendant l'installation.

1. Placer le commutateur à la position d'arrêt.

1. Debrancher la machine à glaçons ou couper l'alimentation.
2. Couper l'alimentation en eau. Attendre de 5 à 10 minutes que les glaçons tombent dans le bac d'entreposage. Enlever les glaçons du bac d'entreposage.
3. Devisser le bouchon de vidange du dessous du bac à eau situé à l'intérieur du bac d'entreposage. Laisser l'eau s'écouer entière. Replacer le capuchon de vidange. Voir l'illustration « Capuchon de vidange »

Bouchon de vidange

A. Capuchon de vidange

1. Si la machine a glaçons est installée dans une armoire, la retirer de l'ouverture.
2. Déconnecter la canalisation d'alimentation en eau. Voir l'illustration « Canalisation d'alimentation en eau »

Canalisation d'alimentation en eau

A. Tuyau de cuivre de 1/4 po D. Bague de compression
B. Bride de cable (manchon)
C. Écrou de compression de E. Raccordement de la machine à glaçons 1/4 no

1. Debrancher la machine à glaçons ou couper l'alimentation.
2. Retirer le panneau arrêté. Voir l'illustration « Panneau arrêté » pour connaître les emplacements de vis. Retirer le panneau arrêté du tube de vidange et le jeter. Pour le modele standard,mettre le panneau arrêté aux rebuts. Pour le modele avec panneau personnelé,mettre de côte le panneau arrêté (il sera utilisé à une étape ultérieure).

Panneau arrirée

A. Emplacements des vis pour le modele standard
B. Emplacements des vis pour le modele avec panneau personnelisé

1. Enlever le因为他们 tube de vidange et la bride fixe au bac de la machine à glaçons.

REMARQUE : Jeter le因为他们 tube de vidange et sa bride.

1. Installer le nouveau tube de vidange (5/8 po de diamètre interieur x 5/8 po) du bac de la machine à glaçons au réservoir de la pompé de vidange en utilisant les nouvelles brides réglables. Voir l'illustration « Tube de vidange »

REMARQUE

Ne pas plier le tube.
Au besoin, couper à la bonne longueur.

Tube de vidange

A. Bride de tuyau régiable de C. Bride de tuyau régiable de 7/8 po 7/8 po

B. Tube de vidange (entre le D. Entre du réserve de la bac a glaçons et la pompe pompe de vidange de vidange)

1. Glisser la pompe de vidange dans la base de la machine à glaçons, sur le côte droit. L'onglet d'installation de la pompe devrait glisser dans la fente rectangulaire de la base de la machine à glaçons. La pompe devra être légarement inclinée pour insérer l'onglet dans la fente. Voir l'illustration « Fente pour l'onglet d'installation de la pompe de vidange »

Fente pour l'onglet d'installation de la pompe de vidange

A. Fente de l'onglet de montage

Pompe de vidange instalée

A. Pompe de vidange installee

1. Aligner les deux trous de vis situés à l'arrière de la pompe. Utiliser deux vis no 8-32 x 3/8 po (incluses). Voir l'illustration « Emplacements des pieces »

2. Installer le tube de ventilation (5/16 po de diamètre interieur x 32 po [81 cm]) à la ventilation du réservoir de la pompe de vidange. Utiliser l'une des petites brides régables inclues de 5/8 po. Voir l'illustration « Emplacements des pieces ». Utiliser un dispositif de retenue en plastique pour fixer de façon sécuritaire le conduit flexible à l'intérieur de la tête supérieure.

REMARQUE: Attendre avant d'installer le tube de vidange vers le drain de la maison.

Emplacements des pieces

A. Tube de ventilation

F. Vis de montage de la pompe

B. Bride de tuyau de 5/1

G. Cordon d'alimentation de la pompe de vidange, bride et vis

C. Tuyau d'évacuation de pompe de vidange

H. Dispositif de retenue en plastique

D. Pompe de vidange

I. Couvercle du boitier de connexion

1. Raccorder le tuyau de vidange à la sortie (5/8 po de diamètre interne) du bac de la machine à glaçons à l'aide de la bride de 7/8 po fournie. Voir l'illustration « Tube de vidange » à l'étépe 4.

2. Retirer le couvercle du boitier de connexion. Consulter l'illustration suivante pour l'emplacement des vis.

A. Couvercle du boitier de connexion

B. Vis

1. Passer le tube de ventilation dans le dispositif de retenue e plastique situé sous la tete supérieure dans la zone ouverte de la pompe, comme illustré. A l'aide d'une attache monouusage, fixer le tube de ventilation au dos du tube d'airation situé derrière le couvercle du boitier de connexion. Voir l'illustration « Tube de ventilation »

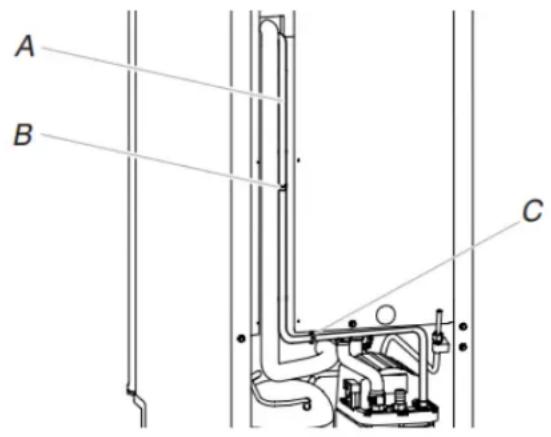

Tube de ventilation

REMARQUE: Ne pas pincer, plier ou endommager le tube de ventilation. Vérifier que le tube n'est pas endommagé, plie ou 18 pince entre l'armoire et la machine à gaçons.

Fixer le tube de vidange de 1/2 po de diamètre interieur x 10 pi (3 m) à la pompe de vidange. Voir l'illustration « Emplacement de pieces » à l'etape 7.

REMARQUE: Ne pas raccorder l'extrémité de sortie du tuyau de vidange à un système de canalisation fermé afin d'empêcher l'eau de vidange de refouler dans la machine à glaçons.

Pour le modele standard,passer a l'etape 20.

Installer l'attache mono-usage sur le panneau arrêté en la passant par les deux troughs situés sur le panneau arrêté. Offert sur certains modèles.

A. Tube de ventilation
B. Brides et vis/attaches mono-usage
C. Dispositif de retenue en plastique

1. Fixer de nouveau le couvercle du boîtier de connexion à sa place.
2. Enlever la bride du cordon d'alimentation et la vis de mise à terre qui relié le cordon d'alimentation et la base de l'appareil Voir l'illustration « Emplacement de pieces » à l'etape 7.

REMARQUE : La bride et la vis seront de nouveau utilisées.

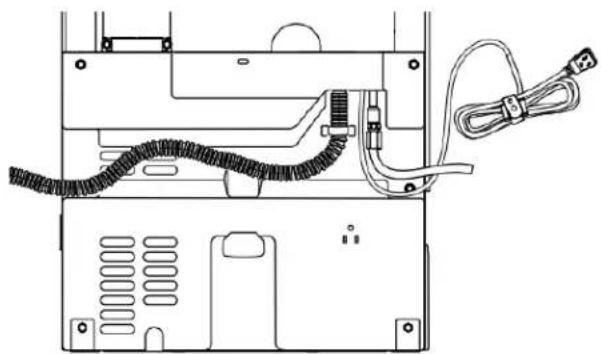

1. Enrouler le cordon d'alimentation de la machine à glaçons pour creer un rouleau de 4 po (10,2 cm). Utiliser du ruban électrique à plusieurs endroits pour maintainir le cordon en rouleau. Placer le rouleau de cordon d'alimentation entre la pompe de vidange et le côte, puis le brancher à la pompe de vidange. Voir l'illustration « Emplacement de pieces » à l'étape 7.
2. Fixer le cordon d'alimentation de la pompe de vidange à la base de la machine à glaçons à l'aide de la bride et de la vis enlevées à l'étape 12 et qui servait à fixer le cordon d'alimentation du cordon d'alimentation de la machine à glaçons. Voir l'illustration « Emplacement de pieces » à l'étape 7.
3. Pour le modele standard, placer le nouveau panneau arriere (le petit pour une machine à gacons de 15 po, le grand pour une de 18 po) au dos de la machine à gacons. Pour le modele avec panneau personnelisé, utiliser le panneau arrrière en plastique (enlevé à l'étépe 2). Acheminer le tube de ventilation et le tuyau de vidange de la pompé à travers les ouvertures du panneau arrière.
4. Fixer le tube de ventilation au dos de la machine à glaçons à l'aide de trois brides et de trois vis no 8-32 x 3/8 po (inclues Voir l'illustration « Tube de ventilation » de l'étape 10.

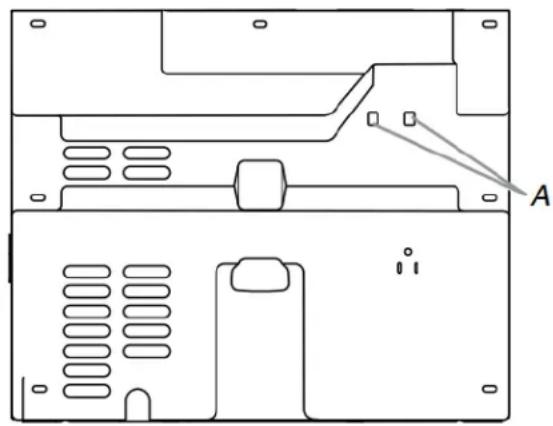

A. Trous pour l'attache mono-usage

1. À l'aide d'une attache mono-usage, fixer le tube de vidange au panneau arrêté.
2. Fixer le panneau arrirée à l'aide des vis d'origine. Voir la l'illustration « Panneau arrirée » de l'étape 2.
3. Raccorder la machine à glaçons à l'arrivée d'eau et l'installer comme indiqué dans les instructions d'installation du produit.

REMARQUE : Une fois l'appareil branché à l'alimentation et qu'il se trouve à l'emplacement final : Verser 1 gallon d'eau dans le bac d'entreposage à glaçons; l'eau devrait s'écouler. Si ce n'est pas le cas, il pourrait y avoir un tube de vidange plie. Vérifier le cheminement du tube de vidange pour blocage. Contrôler également les fuites.
22. Vérifier l'absence de fuites à tous les raccords.

23. Rebrancher la machine à glaçons ou l'alimenter.

1. Mettre la machine à gacons en marche.
2. Attendre que le programme de rincege se déclenché (environ 5 minutes) pour s'assurer que la machine à glaçons fonctionne correctement.

Specifications de l'alimentation en eau

S-assurer que les tuyaux d'alimentation en eau sont isolés contre le gel. La formation de glace dans les canalisations d'arrivée d'eau peut entrainer une élevation de la pression en eau et endommager la machine à glaçons ou le domicile. La garantie de l'appareil ne couvre pas les dommages imputables au gel de la canalisation d'accrivée d'eau.

Une alimentation en eau froide avec une pression SUR entre 30lb / po^2 et 120 lb / po^2 (207 kPa a 827 kPa) est nécessaire pour faire fonctionner la machine a glaçons. Pour toute question au sujet de la pression de l'eau, faire appel à un plombier qualifié agréé.

Alimentation en eau par osmose inverse

IMPORTANT :

• Ne pas utiliser ce produit pour filtrer une eau microbiologiquement polluée ou de qualité inconnue en l'absence d'un dispositif de désinfection ajustat en amont ou en aval du système. Les systèmes certifiés pour la réduction des kystes peuvent être utilisés pour une eau désinfectée susceptible deContainir des kystes filtrables.
• Un système de filtration de l'eau par osmose inverse n'est pas recommendé pour les machines à glaçons avec pompe de vidange.
  Pour les systèmes de vidange par gravité seulement.
• Brancher à une alimentation en eau potable uniquement.
  La pression de l'alimentation en eau entre le système d'osmose inverse et le robinet d'arrivee d'eau de la machine a glacons doit etre entre 30 Ib/ p o^2 et 120lb / po^2 (207 kPa a 827 kPa).

Si un système de filtration de l'eau par osmose inverse est raccordé à votre alimentation en eau froide, la pression de l'eau au système doit être d'un minimum de 40 lb/ po^2 à 60 lb/ po^2 (276 kPa à 414 kPa).

REMARQUE: Le système par osmose inverse doit fournir 3,8 L (1 gal) d'eau à l'heure à la machine à glaçons pour lui permettre de fonctionner correctement. Si le système par osmose inverse est nécessaire, seul un système capable de fournir toute la maison et d'alimenter de façon constante en eau la machine à glaçons est recommendé. Les systèmes par osmose inverse sur robinet ne sont pas capables de fournir l'alimentation constante en eau requise par la machine à glaçons.

Si la pression d'eau au système de filtration par osmose inverse est inférieure à 40 lb/ po^2 à 60 lb/ po^2 (276 kPa à 414 kPa):

Vérifier que le filtré à sédiment dans le système à osmose inverse n'est pas obstruè. Remplacer le filtré si nécessaire.
Laisser le réservoir du système d'osmose inverse se remplir après une utilisation intense.

Pour toute question au sujet de la pression de l'eau, faire appel à un plombier qualifié agrée. 3

Raccordement à la canalisation d'eau

Lire toutes les instructions avant de commencer.

IMPORTANT :

• Brancher à une alimentation en eau potable uniquement.
  Ne pas utiliser ce produit pour filtrer une eau microbiologiquement polluee ou de qualite inconnue en l'absence d'un dispositif de desinfection adequat en amont ou en aval du systeme. Les systèmes certifiés pour la reduction des kystes peuvent etre utilisés pour une eau desinfectee susceptible deutenir des kystes filtrables.

Réaliser l'installation de plomberie conformément aux prescriptions du International Plumbing Code et des normes et codes locaux en vigueur.
Utiliser un tuyau en cuivre ou un tuyau d'alimentation et vérifier qu'il n'y a pas de fuite.
■ Installer des tuyaux seulement la ou les températures resteront au-dessus du point de congestion.

Outils requis :

Rassembler les outils et pieces nécessaires avant d'entrepreneire l'installation.
Tournevis a tete plate
Clés plates de 7/16 po et 1/2 po ou deux clés à molette
Tourne-écrou de 1/4 po

REMARQUE: Ne pas employerer de robinet d'arrêt à étrier de 3/16 po (4,76 mm) ou de type à percer - ils réduisent le débit d'eau et s'obstruent plus facilement.

Raccordement à la canalisation d'eau

1. Couper l'alimentation principale en eau. Ouvrir le robinet le plus proche assez longtemps pour vider l'eau du tuyau.
2. A l'aide d'une canalisation d'entree d'eau de 1/2 po et d'un robinet d'arret quart de tour ou equivalent, raccarder la machine a eau comme indique.

REMARQUE : Pour que la machine à glaçons recoive un débit d'eau suffisant, on recommende l'emploi d'une canalisation d'alimentation domestique en cuivre d'un diamètre minimum de 1/2 po.

A. Ampoule
B. Écrou

1. On est maintainant pré à connecter le tuyau en cuivre. Utiliser un tuyau en cuivre flexible d'un diamètre extérieur de 1/4 po (6,35 mm) pour l'alimentation en eau froide.

S'assurer d'avoir la longueur nécessaire pour une installation correcte. Il faut s'assurer que les deux extrémités du tuyau en cuivre sont bien coupées à angle croit.
■ Installer le manchon et Iécrou à compression sur le tuyau en cuivre (voir l'illustration). Insérer l'extrémité du tuyau aussi profondement que possible dans l'extrémité de sortie et à l'équerre. Visser l'écrou de compression sur l'extrémité de sortie du racord à l'aide d'une clé à molette. Ne pas serrer excessivement.
Pour l'installation du panneau personnelé, s'assurer que le tuyau d'entrée d'eau dépasse de 30 po (762 mm) derrière les armoires pour permettre les entretiens futurs.

A. Virole de compression

C. Tube de cuivre

B. Écrou de compression

1. Placer l'extremité libre de la canalisation dans un contenant ou un évier et rétabir l'alimentation principale en eau pour nettoyer le tuyau jusqu'à ce que l'eau soit limpide. Fermer le robinet d'arrêt de la canalisation d'eau.

IMPORTANT: Toujours vidanger le tuyau d'alimentation en eau avant de faire le raccordement final sur l'entrée du robinet pour éviter tout mauvais fonctionnement évientuel du robinet.

1. Plier le tuyau de cuivre pour l'aligner avec le tuyau d'entreee d'eau. Le tuyau d'entreee d'eau est situue sur le cote arriere de la machine a glacons comme dans l'illustration « Vue arriere » . Laisser un serpentin de tube en cuivre pour permettre de sortir la machine a glacons de l'armoire ou du mur en cas d'entretien.

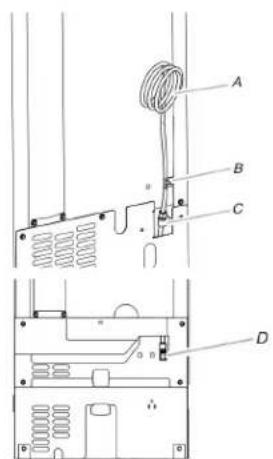

Vue arrière

A. Tube de cuivre
B. Bride du tuyau du robinet

C. Bride de tuyau d'entrée d'eau et raccord de canalisation pour le mo standard
D. Tuyau d'entree d'eau pour le modele avec panneaupersonnalise

1. Retirer et jeter le petit tube de plastique de l'extrémité du point d'entrée de la canalisation d'eau.
2. Enfilier l'écrou sur l'extremité du tuyau. Serrer l'écrou manuellement. Ensuite, serrer deux tours de plus avec une clé. Ne pas serrer excessivement.

MARQUE : Pour éviter les vibrations, veiller à ce que les autres en cuivre ne soient pas en contact avec les parois. Érales de la machine à glaçons ou d'autres composants à écrire de la caisse.

A. Canalisation jusqu'à la machine à glaçons
B. Écrou de compression

C. Virole de compression
D. Canalisation fournie provenant de la machine

1. Installer la bride de la canalisation d'alimentation en eau bien autour de la canalisation pour réduire la pression sur le raccord. Pour les modèles avec panneau personnelisé, passer cette étape.
2. Ouvrir le robinet d'arrêt.
3. Vérifier qu'il n'y a pas de fuites. Serrer tous les raccords (y compris les raccords du robinet) ou les écrous quiprésent des fuites.

Raccordement de la vidange

Après avoir vérifié que le système de vidange est ajustat, il faut procéder comme déscrit ci-dessous pour bien mettre la machine à glaçons en place :

1. Brancher la machine à glaçons sur une prise de courant à 3 alveoles, reliée à la terre.

A VERTISSEMENT

Risque de poids excessif

Utiliser deux personnes ou plus pour déplacer et installer l'appareil.

Le non-respect de cette instruction peut cause une blessure au dos ou d'autres blessures.

1. Style 1 - Pour un système de vidange par gravité, pousser la machine à glaçons en position pour que le conduit de vidange soit positionné au-dessus du réducteur de vidange en PVC. Voir la section « Système de vidange par gravité »

Style 2 - Pour le système avec pompe de vidange, connecter le tuyau de sortie de la pompe au drain. Voir la section « Système avec pompe de vidange »

REMARQUE: Ne pas raccorder l'extrémité de sortie du tuyau de vidange à un système de canalisation fermé afin d'empêcher l'eau de vidange de refouler dans la machine à glaçons.

1. Vérifier à nouveau la machine à glaçons pour s'assurer qu'elle est bien d'aplomb. Consulter la section « Mettre de niveau et sécuriser »
2. Mettre la machine à glaçons en marche. Attendre que le programme de rincege se déclenché (environ 5 minutes) pour s'assurer que la machine à glaçons fonctionne correctement.
3. Si le code sanitaire local l'exige, sceller la machine sur le plancher à l'aide d'un produit de calfeurtrage approuve une fois que les raccordements d'eau et d'électricité ont été faits.

Metre à niveau et sécuriser

La machine à glaçon doit être de niveau pour fonctionner correctement. Selon l'endetroit où vous installez la machine à glaçons, vous pourrez avoir à effectuer plusieurs ajustements pour la mesure d'aplomb. Vous pouvez également utiliser les pieds7 de nivellement pour baisser la hauteur de la machine à glaçons pour les installations sous comptoir.

Outils requis :

Rassembler les outils et pieces nécessaires avant d'entrepreneire l'installation.

■ Niveau
Cle à molette

REMARQUE : Il est plus facile d'ajuster les pieds de nivellement si on se fait aider par une autre personne.

A VERTISSEMENT

Risque de Poids Excessif

Il faut au moins deux personnes pour déplacer et installer ou désinstaller l'appareil.

Le non-respect de cette instruction peut cause une blessure au dos ou d'autres blessures.

1. Déplacer la machine à glaçons jusqu'à son emplacement final. Pour éviter d'endommager le plancher, bien le recouvrir de carton ou de contreplaqué.

REMARQUE : S'il s'agit d'une installation intégrée, déplacer la machine à gaçons aussi pres que possible de son emplacement final.

Pour les modèles standards :

1. Placer un niveau sur le dessus pour voir si la machine à glaçons est d'aplomb d'avant en arrêt et transversalement.

2. Pousser vers le haut sur la partie avant de la machine à glaçons pour repérer les vis de nivellement qui se trouvent en bas à l'avant de la machine à glaçons.

3. Au moyen d'une clé à molette, modifier la hauteur des pieds comme suit :

Tournier le pied de nivellement vers la droite pour abaisser ce côté de la machine à glaçons.
Tournier le pied de nivellement vers la gauche pour soulever ce cote de la machine à glaçons.

REMARQUE: La machine à glaçons ne devrait pas oscillator. Utiliser des cales pour accroître la stabilité, au besoin.

1. Pousser vers le haut sur la partie arrière de la machine à glaçons pour repérer les pieds de nivellement qui se trouvent en bas à l'arrête de la machine à glaçons.
2. Suivre les instructions de l'etape 4 pour modifier la hauteur des pieds.

Utiliser un niveau pour réverifier que la machine à glaçons est d'aplomb d'avant en arrière et transversalement. Si la machine à glaçons n'est pas d'aplomb, repeter les étapes 2 à 5. Si la machine à glaçons est de niveau, passer à la section « Raccordement de l'Alimentation en Eau »

Pour les modèles encastrés :

A VERTISSEMENT

Risque d'Ecrasement

Les charnières articulées sont conçues pour se ferner toutes seules et plusieurs points de pincement existent avant l'installation dans l'armoire.

Ne pas-retirer les couvre-charnieres avant que le produit ne soit pret a etre instalé.

Le non-respect de ces instructions peut cause une blessure par écrasement, coupure ou pincement.

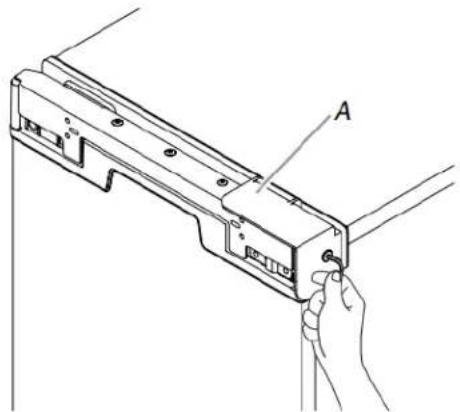

1. Retirer les vis fixant le dessus et le dessous des couvre-charnières en utilisant un tourne-écrou de 3/16 po.

A. Couvre-charniere

A VERTISSEMENT

Risque d'Écrasement

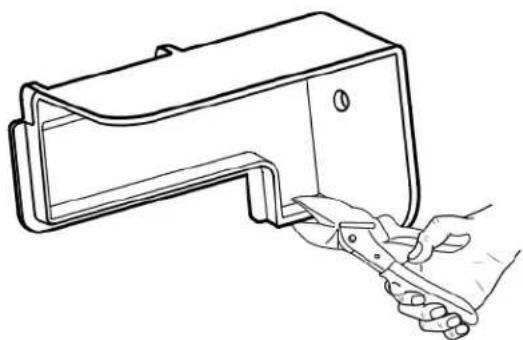

1. À l'aide d'une pince, retarder les couvre-charnières des charnieres inférieure et supérieure.

REMARQUE: Conserver les couvre-chemières pour une éventuelle réutilisation future. Réinstaller les couvre-chemières si la machine à glaçons est retiree de l'installation dans l'armoire.

1. Pour l'installation du panneau personnelé, installer le panneau de porte en respectant les instructions de la section « Panneau Personnelé de Bois »
2. Utiliser les pieds de nivellement pour aligner la porte de la machine à glaçons avec l'ouverture de l'armoire adjacente.

A VERTISSEMENT

Risque de Poids Excessif

Il faut au moins deux personnes pour déplacer et in ou désinstaller l'appareil.

Le non-respect de cette instruction peut cause une blessure au dos ou d'autres blessures.

1. Glisser la machine à glaçons dans l'armoire tout en faisant attention aux positions des connexions à l'arrière de la machine à glaçons. Pour éviter d'endommager le plancher, bien le recouvrir de carton ou de contreplaqué.

IMPORTANT: Pour une installation en affreurement d'un modele avec panneau personalise, les connexions à la machine à glaçons doivent passer par la fente du panneau arrirée de la machine à glaçons. Toutes les fois ou la machine à glaçons est retiree de l'armoire pour en efectuer l'entretien,effectuer la meme procedure pour replacer l'appareil dans I'armoire.

1. S'assurer que la machine a glaçon est à la bonne profondeur Fixer les charnières du haut et du bas sur le côte de l'armoire en utilisant des vis à bois.

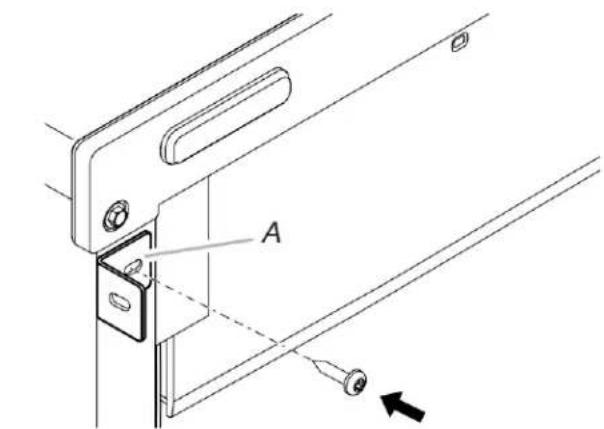

1. Fixer les supports d'armoire (inclus avec la machine à glaçons) aux trouss à l'avant de la machine à glaçons comme illustré. Fixer les charnières d'armoire sur le côte de l'armoire en utilisant des vis à bois.

A. Supports d'armoire

Panneau de bois personnelisé

Dimensions du panneau personnelisé

Pour l'installation d'un panneau décoratif personnelé,
l'installateur devra fabriquer lui-même le panneau ou consulter un ébeniste ou menuisier qualifié.

IMPORTANT:

L'epaisseur du panneau decoratif doit etre de 3/4 po (1,91 cm).
Le poids du panneau décoratif ne doit pas dépasser 8 lb (3,62 kg).
Des panneaux de poids supérieur au poids recommende risquent d'endommager la machine à glaçons.
Veiller à ce que le grain du bois ait la même orientation que pour les armoires adjacentes.
Poncer les bords du panneau pour creer un fini doux.
Utiliser un composant d'étanchéité sur les faces et les bords du panneau pour le protégger contre l'humidité extérieure.

Option 1 - sans espaceur du côte charniere Pour permettre un bon espacement de la porte, préparez le panneau décoratif personnelé en utilisant les dimensions indiquées.

Option 2 - avec espaceur du cote charnière Pour obtenir une installation en affleurement avec les armoires adjacentes, préparer le panneau décoratif personnelé en utilisant les dimensions indiquées.

A. Avant - surface visible si installee
B. Côté de la charnière

Bas du panneau

A. Avant - surface visible si installee
B. Côté de la charnière

Installation du panneau personnelisé

1. Retirer les vis et la bride métallique du haut en utilisant un tournevis cruciforme et les garder de côte. Passer cette étape et poursuivre avec l'etape 4 si l'inversion de la porte a été effectue.

1. Retirer les capuchons supérieur et inférieur en utilisant le tournevis à tete cruciforme et les garder de côte.

1. Replacer le support de métal du haut en utilisant les vis rétiées à l'étépe 1.

1. Coller le panneau personnelé sur la porte en utilisant des morceaux d'adhésifs recto verso et en poussant doucement. Ajuster la hauteur du panneau pour l'aligner avec les armoires. Appuyer fermement le panneau contre la porte.

1. À partir de l'intérieur de la porte, installer les vis à bois dans les fentes du support en métal. Continuer avec l'étape 11 de section « Mettre de niveau et sécuriser »

1. Effectuer l'ajustement gauche-droite du panneau pour obtenir l'espace désire de chaque côte. Installer les vis restantes sur le panneau de porte en passant par les supports. REMARQUE: S'assurer que le panneau est aligné avec les armoires avant d'installer les vis restantes pour fixer le panneau de porte.

1. Replacer les embouts du haut et du bas dans la porte. Fixer l'embout du bas à l'aide de la vis en passant par le trou de la bride en métal du bas.

Installation de la grille auxiliaire

La grille auxiliaire incluse peut être utilisé pour aligner la grille inférieure avec le reste des armoires (sans bloquer la ventilation de la machine à glaçons).

Outils requis :

TORX+ Tournevis T20
Perceuse et foret de 1/8 po
1. D'abord, effectuer toutes les étapes pour installer etmettre de niveau la machine à glaçons dans l'armoire. S'assurer que la machine à glaçons est en affleurement avec les armoires adjacentes.
2. Deballer la trousse en enlevant le coussinet extérieur et en jetsant tout le matériel d'emballage.
3. Retirer les vis collées dans la partie interieure de la grille auxiliaire.
4. Placer la grille dans l'armoire. Aligner les parties pour que le motif de grilles de la grille auxiliaire corresponde à celui de la grille inférieure de la machine à glaçons.
5. Centre la grille auxiliaire avec la découverte de la machine à glaçons. Marquer sur les armoires les emplacements des trous de chaque côte de la grille auxiliaire.

1. À l'aide du foret de 1/8 po, percer les trouss dans les armoires.
   Ils permettent d'utiliser des vis no 8-18 x 0,750.
2. À l'aide d'un tournevis Torx T20, visser la grille auxiliaire aux armoires.

REMARQUE : Pour l'entretien futur de la machine à glaçons, la grille auxiliaire doit être enlevée de l'armoire avant l'appareil.

†TORX est une marque déposée d'Acument Intellectual Properties, LLC.

FICHE DE DONNÉES DE PERFORMANCE

Système de filtration d'eau de la machine à glaçons modèle P6WG2KL

Filtre de remplacement, modeles ICE2, F2WC91 et W10565350 Capacite 2 000 gallons (7 571 litres)

Système testé et certifié par NSF International en vertu de la norme NSF/ANSI 42 et CSA B483.1 pour la réduction du goût et de l'odeur du chlore

Ce système a été testé selon les normes NSF/ANSI 42 et CSA B483.1 pour la réduction des substances énumérées ci-dessous. La concentration des substances indiquées dans l'eau entrant dans le système a été réduite à une concentration inférieure ou égale à la limite permissible pour l'eau qui quitte le système, comme spécifique par les normes ANSI/NSF 42, ainsi que CSA B483.1.

Réduction concentration produits de désinfection du filtré de remplacement	Critères de réduction NFS	Affluent moyen	Concentration dans l'eau à traiter	Effluent maximal	Effluent moyen	% de réd. minimale	Réduction de concentra-tion % moy.
Chlore goût/odeur	Réduction de 50 %	1,987 mg/L 2,00 mg/L ± 10 % 0,12 mg/L 0,086 mg/L 94,1 96,9

Paramétres de tests : pH = 7,5 ± 0,5 à moins d'indications contraires. Débit = 0,50 gpm (1,89 Lpm). Pression = 60 lb/ po^2 (413,7 kPa).

Temperature = 68 °F à 71,6 °F (20 °C à 22 °C). Capacité de service nominale = 2 000 gallons (7 571 litres).

Il est essentiel que les exigences de fonctionnement, d'entretit et de remplacement de filtré soient respectées pour que ce produit donne le rendement annexe. Des dommages à la propriété peuvent se produire lorsque les instructions ne sont pas toutes respectées.
Utiliser le filtr de remplacement F2WC91 ou W10565350, numero de piece ICE2.
■ REMARQUE : Vider 4 gallons (15,142 litres) d'eau par la cartouche du filtré à eau avant utilisation.

Ne pas utiliser ce produit pour filtrer une eau microbiologiquement polluee ou de qualite inconnue en l'absence d'un dispositif de desinfection adequat en amont ou en aval du systeme.
Pour connaître la disponibilité des pieces et de l'entretien, et obtenir les instructions d'installation, d'utilisation et d'entretien, consulter le manuel d'utilisation.
Consulter la section « Garantie » pour obtenir le nom, l'adresse et le numéro de téléphone du fabricant.

denulter la section « Garantie » pour voir la garantie limite du fabricant.

1. Directives d'application/paramètres d'approvisionnement en Europe

Style 1 - Lorsque le témoin lumineux de l'état du filtré pass d'ensulter la section « Garantie » pour voir la garantie limitée « GOOD » (BON) à « ORDER » (COMMANDER), commander fabricant. un nouveau filtré. Lorsque l'indicateur de filtré affiche Directives d'application/paramétres d'approvisionnement en « REPLACE » (REPLACER), il est recommandé de replacé au filtré après 9 mois. Source: d'eau, Puits au collectivité

Style 2 - Appuyer sur FILTER (FILTRE) pour vérifier l'etat de chaque filtré à eau. Si le témoin du filtré est jaune et que les résions d'eau 30 à 120 lb/ po^2 (207 à 827 kPa)

« ORDER FILTER » (COMMANDER FILTRE) apparaisent à Température de l'eau 33 °F à 100 °F (0,6 °C à 37,8 °C)
l'écran, commander un nouveau filtre. Si l'indicateur de filtre est rouge, il est recommendé de replacer le filtre après 9 mois Débit nominal 0,50 gpm (1,89 Lpm) à 60 lb/po²

• Ces contaminants ne sont pas nécessairement prsent dans ■ Voitre système de filtration de l'eau résistera à une pression l'approvisionnement d'eau. Meme si le test a été effectué dans d'eau allant jusqu'à 120 psi (827 kPa). Si l'alimentation en eau des conditions de laboratoires standard, le rendement réel peut est supérieure à 80 psi (552 kPa), installer un détendeur avant varier. d'installer le système de filtration d'eau.
  Le produit doit être utilisé pour l'eau froide seulement.

Whirlpool Corporation

2000 North M-63

Benton Harbor, MI, 49022

269 923-5000

NSF est une marque déposée de NSF International.
