MODE D'EMPLOI GI15PDXZ WHIRLPOOL

Déballage de la machine à glaçons 14

Exigences d'emplacement. 14

Spécifications électriques 15

Spécifications de l'alimentation en eau 15

Vacances ou longue période d'inutilisation 15

Raccordement à la canalisation d'eau. 15

Installation de la pompe de vidange 16

Raccordement au conduit vidange. 19

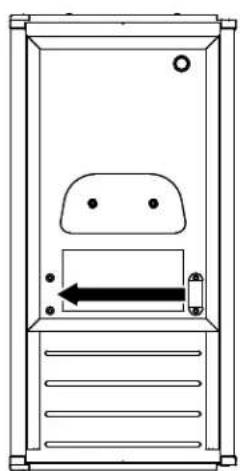

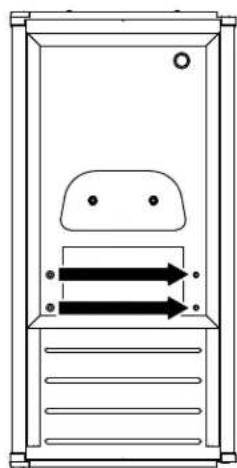

Inversion du sens d'installation de la porte —

Porte à ouverture latérale uniquement. 20

Nivellement 22

Nettoyage 23

ICE MAKER SAFETY

Votre sécurité et celle des autres est très importante.

Nous donnons de nombreux messages de sécurité importants dans ce manuel et sur votre apparéil menager. Assurez-vous de plusieurs jours dire tous les messages de sécurité et de vous y conformer.

Voici le symbole d'alerte de sécurité.

Ce symbole d'alerte de sécurité vous signale les dangers potentiels de décès et de blessures graves à vous et à autres.

Tous les messages de sécurité suivont le symbole d'alerte de sécurité et le mot "DANGER" ou "AVERTISSEMENT". Ces mots signifient :

ADANGER

AVERAGEMENT

Risque possible de décès ou de blessure grave si vous ne suivez pas immédiatement les instructions.

Risque possible de décès ou de blessure grave si vous ne suivez pas les instructions.

Tous les messages de sécurité vous diront quel est le danger potentiel et vous disent comment réduire le risque de blessure et ce qui peut se produit en cas de non-respect des instructions.

IMPORTANT INSTRUCTIONS DE SECURITÉ

AVERTISSEMENT : Pour réduire le risque d'incendie, de choc électrique ou de blessures lors de l'utilisation de la machine à glaçons, il convient d'observer certaines précautions élémentaires :

• Brancher sur une prise à 3 alveoles reliée à la terre.
  Ne pas enlever la broche de liaison à la terre.
• Ne pas utiliser un adaptateur.

• Ne pas utiliser un cable de rallonge.
  Débrancher la source de courant électrique avant de nettoyer manuellement les composants interieurs.

• Déconnecter la source de courant électrique avant le nettoyage.

• Déconnecter la source de courant électrique avant l'entretien.
• Replacement pièces et panneaux avant de faire la remise en marche.

CONSERVEZ CES INSTRUCTIONS

Avertissements de la proposition 65 de l'Etat de Californie :

AVERTISSEMENT : Ce produit contient au moins un produit chimique connu par l'Etat de Californie pour etre a lorigine de cancers.

AVERTISSEMENT: Ce produit contient au moins un produit chimique connu par l'Etat de Californie pour etre a lorigine de malformations et autres deficences de naissance.

INSTRUCTIONS D'INSTALLATION

Déballage de la machine à glaçons

AVERAGEMENT

Risque du poids excessif

Utiliser deux ou plus de personnes pour déplacer et installer la machine à gaçons.

Le non-respect de cette instruction peut cause une blessure au dos ou d'autre blessure.

Enlèvement des matériaux d'emballage

Enlever le ruban adhésié et la collé de la machine à glaçons avant de l'utiliser.

Pour enlever ce qui reste du ruban adhésif ou de la colle de la surface extérieure de la machine à glaçons, frottier la surface vivement avec le pouce. La colle ou l'adhésif qui reste peut être facilement enlevé(e) en frrottant une petite quantité de savon à vaisse l'lique sur l'adhésif avec les doigts. Rincer à l'eau tiède et essuyer.
- Ne pas utiliser d'instruments acérés, d'alcool à friction, de liquides inflammbables ou de nettoyants abrasifs pour enlever le ruban adhésié ou la colle. Ne pas utiliser d'agent de blanchiment au chlore sur les surfaces en acier inoxydable de la machine à gaçons. Ces produits peuvent endommager la surface de votre machine à gaçons.

Nettoyage avant l'utilisation

Après avoir enlevé tous les matérielles d'emballage, nettoyer l'intérieur de la machine à glaçons avant de l'utiliser. Voir les instructions de nettoyage dans la section "Entretien de la machine à glaçons".

Exigences d'emplacement

Pour assurer une bonne aération de la machine à glaçons, l'avant doit être complètement dégagé. Les trois autres côtés et le dessus de la machine à glaçons peuvent être dissimulés, mais l'installation doit permettre de tirer la machine à glaçons vers l'avant pour l'entretien, si nécessaire.
Pour installer la machine à glaçons, il faut avoir un tuyau couple d'alimentation en eau froide de 1/4 (6,35 mm) de diamètre extérieur en cuivre avec un robinet d'arrêt ou un tuyau d'alimentation Whirlpool, piece numéro W10505928RP, et une pompe de vidange approuvée par Whirlpool numéro 1901A pour acheminer l'eau vers un drain existant.
- Choiser un endroit bien aéré où la température est supérieure à 55^ ( 13^ ) et inférieure à 110^ ( 43^ ). Pour tirer le meilleur rendement de la machine à gaçons, la température ambiente doit se situer entre 70^ et 90^ ( 21^ et 32^ ).
La machine à glaçons doit être installée à un endroit protégé contre les éléments comme le vent, la pluie, les embruns ou les égouttres.

Lorsque la machine à glaçons est installée sous un comptoir, observer les dimensions d'ouverture recommendées indiquées. Placer les composants électriques et de plomberie dans la zone recommendée sur l'illustration.

REMARQUES :

Vérifier que le cordon d'alimentation n'est pas endommagé déformé ou coincide entre la machine à glaçons et la caisse de l'appareil.
Vérifier que la canalisation d'alimentation en eau n'est pas endommagée déformée ou coincée entre la machine à glaçons et la caisse de l'appareil.
Vérifier que la canalisation d'évacuation (sur certains modèles) n'est pas endommagée déformée ou coincée entre la machine à glaçons et la caisse de l'appareil.
Vérifier que la porte de la machine à gaôons n'est pas en affreument avec les placards standard pour éviter des problèmes causés par l'ouverture de la porte de la machine à gaôons.

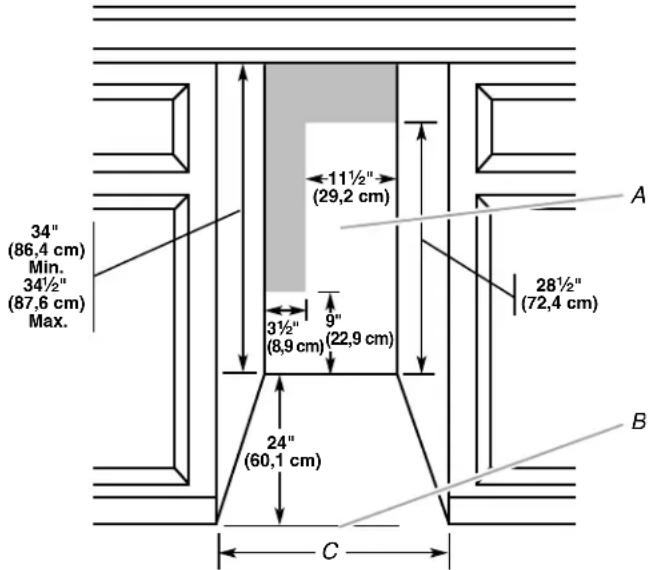

A. Zone commande pour les composants électriques et de plomberie

B. Niveau du plancher

C. 15" ou 18" (38,1 cm ou 45,7 cm) selon le modele

Choisir un emplacement où le plancher est de niveau. Il est important que la machine a gauche soit d'aplomb pour bien fonctionner. Au besoin, il est possible de regler la hauteur de la machine a gauche en changeant la hauteur des pieds de nivellement. Voir la section "Nivellement".

Spécifications électriques

A VERTISSEMENT

Risque de chocolélectrique

Brancher sur une prise à 3 alveoles reliée à la terre.

Ne pas enlever la broche de liaison à la terre.

Ne pas utiliser un adaptateur.

Ne pas utiliser un cable de rallonge.

Le non-respect de ces instructions peut causeur un décès, un incendie ou un choc électrique.

Avant de déplacer la machine à glaçons à son emplacement définitif, il est important de s'assurer que le raccordement électrique a été fait correctement :

Il faut un circuit d'alimentation électricque CA seulement de 115 volts, 60Hz de 15 ou 20 ampères, mis à la terre conformément aux instructions du Code national de l'électricité et des codes et règlements locaux.

Il est recommendé de réserver un circuit spécial à la machine à glaçons. Utiliser une prise où l'alimentation ne peut pas être coupée à l'aide d'un commutateur ou d'un interrupteur à tirage.

IMPORTANT: Si ce produit est connecté à une prise dotée d'un disjoncteur de fuite à la terre, un déclenchement intempéstif peut se produit et cause une perte de refroidissement. La qualité des glaçons peut en être affectée. Si un déclenchement intempéstif se produit et si les glaçonssemblent être de piètre qualité, jeter le tout.

Méthode de mise à la terre recommandaee

La machine à glaçons doit être reliée à la terre. La machine à glaçons compte un cordon d'alimentation électrique à trois broches pour la mise à la terre. Le cordon d'alimentation électrique doit être branché sur une prise de courant murale de liaison à la terre de configuration correspondante, à trois alveoles, reliée à la terre conformément au Code national de l'électricité et aux codes et règlements locaux. S'il n'y a pas de prise de courant correspondante, il incombe au client de faire installer une prise de courant murale à trois alveoles avec mise à la terre par un électricien qualifié.

Spécifications de l'alimentation en eau

S'assurer que les tuyaux d'alimentation en eau sont protégés contre le gel. La formation de glace dans les canalisations d'arrivee d'eau peut entrainer une elevation de la pression en eau et endommager la machine a glacons ou le domicile. La garantie de l'appareil ne couvre pas les dommages imputables au gel.

Une alimentation en eau froide avec une pression entre 30 et 120lb / po^2 (207 et 827kPa ) est nécessaire pour faire fonctionner la machine à glaçons. Si vous avez des questions au sujet de la pression de votre eau, appeler un plombier qualifié agréé.

Alimentation en eau par osmose inverse

IMPORTANT :

■Un système d'osmose inverse n'est pas recommandé pour les machines à glaçons équipées d'une pompe de vidange.
Pour les systèmes de vidange par gravité uniquement.

La pression de l'approvisionnement en eau provenant d'un système d'osmose inverse allant au robinet d'arrivee d'eau de la machine a glacons doit etre comprise entre 30 et 120lb / po^2 (207 et 827 kPa).

Si un système de filtration de l'eau par osmose inverse est raccordé à votre approvisionnement en eau froide, la pression de l'eau au système d'osmose inverse doit être de 40 à 60 lb/po² (276 à 414 kPa) minimum.

REMARQUE: Le système par osmose inverse doit fournir 1 gal. (3,8 L) d'eau par heures à la machine à glaçons pour un fonctionnement approprié de la machine à glaçons. Si l'on souhaite un système d'eau par osmose inverse, il est recommendé d'utiliser uniquement un système de filtration de l'eau par osmose inverse central, capable de maintainir l'approvisionnement régulier en eau requis par la machine à glaçons. Les systèmes par osmose inverse à capacité de robinet ne peuvent pas maintainir l'approvisionnement régulier en eau requis par la machine à glaçons.

Si la pression de I'eau au système d'osmose inverse est inférieure à 40 à 60 Ib/ po^2 (276 à 414 kPa):

Vérifier si le filtré à sédiment du système d'osmose inverse est bloqué et le remplaçer si nécessaire.
Laisser le réservoir du système d'osmose inverse se replir après une utilisation intense.

Si vous avez des questions au sujet de la pression de votre eau, appeler un plombier qualifié agréé.

Vacances ou longue période d'inutilisation

Si la machine a glaçons n'est pas utilisée pendant une longue période, couper l'arrivée d'eau et l'alimentation électrique de la machine à glaçons.
S'assurer que les tuyaux d'alimentation en eau sont protégés contre le gel. La formation de glace dans les canalisations d'arrivée d'eau peut entraîner une élevation de la pression en eau et endommager la machine à glaçons ou le domicile. La garantie de l'appareil ne couvre pas les dommages imputables au gel.

Raccordement à la canalisation d'eau

Lire toutes les instructions avant de commencer.

IMPORTANT:

L'installation du circuit de plomberie doit etre conforme au Code International de plomberie et respecter les codes et reglements locaux de plomberie.
Utiliser un tuyau en cuivre ou le tuyau d'alimentation Whirlpool, piece numero 8212547RP et vérifier s'il y a des fuites.
- Installer les tuyaux seulement à où les températures resteront au-dessus du point de congélation.

Outillage nécessaire

Rassembler les outils et pieces nécessaires avant de commencer l'installation :

Tournevis à lame plate
Clés plates de 7/16" et de 1/2" ou deux clés à molette
Toume-ecrou de 1/4"

REMARQUE: Ne pas utiliser de robinet d'arrêt de type perforant ou à étrier de 3/16 (4,76 mm) qui réduit le début d'eau et qui se bouche plus facilement.

Raccordement du tuyau d'eau

1. Couper l'alimentation principale en eau. Ouvrir le robinet le plus proche assez longtemps pour vider I'eau du tuyau.
2. À l'aide d'un tuyau d'alimentation en cuivre de 12 avec une valve d'arrêt tournée de un quart de tour ou l'équivalent, raccorder la machine à gaçons tel qu'illustré.

REMARQUE: Pour que la machine à glaçons recoive un débit d'eau suffisant, on recommendé l'emploi d'une canalisation d'alimentation domestique de 12 minimum de diamètre.

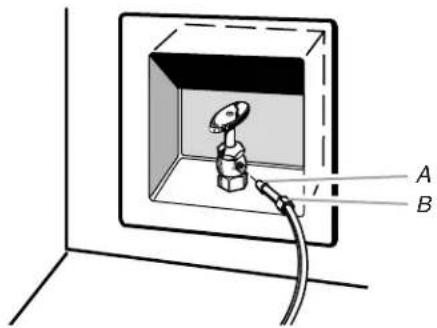

A. Renflement B. Ecrou

1. On est maintainant pré à connecter le tuyau en cuivre. Utiliser un tuyau en cuivreSouple de 1 / 4" (6,35 mm) de diamètre extérieur pour l'alimentation en eau froide.

S'assurer d'avoir la longueur nécessaire pour le raccordement. S'assurer que les deux extrémités du tuyau en cuivre sont bien coupées à angle droit.
- Installer le manchon et l'écrou à compression sur le tuyau en cuivre (voir l'illustration). Insérer l'extrémité du tuyau de sortie aussi profondement que possible dans l'extrémité de sortie. Visser l'écrou à compression sur l'extrémité de la sortie à l'aide d'une clé à molette. Ne pas serrer à l'excess.

A. Manchon à compression
B. Écrou de compression
C. Tuyau en cuivre

1. Placer l'extrémité libre du tuyau dans un contenant ou évier et rétablit l'alimentation principale en eau pour nettoyer le tuyau jusqu'à ce que l'eau en sorte claire. Fermer le robinet d'arrêt sur le tuyau d'alimentation en eau.
   REMARQUE: Toujours vidanger le tuyau d'alimentation en eau avant de faire le raccordement final sur l'entrée du robinet pour empêcher tout mauvais fonctionnement éventuel du robinet.
2. Courber le tuyau de cuivre de façon à faire un raccordement sur l'entrée du robinet qui se trouve à l'arrière de la caisse de la machine à glaçons (voir l'illustration). Laisser un serpentin de tube en cuivre pour permettre de sortir la machine à glaçons du placard ou du mur en cas d'intervention de service.

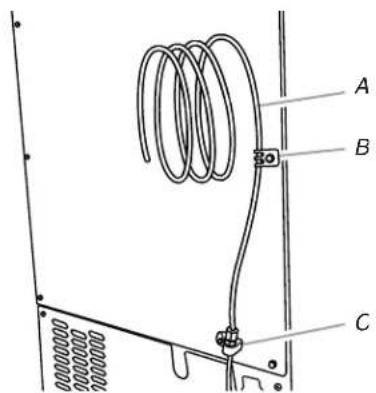

Vue arriere

A. Tuyau en cuivre
B. Bride du tuyau d'alimentation en eau
C. Bride pour tuyau d'admission d'eau et connecteur à la canalisation d'alimentation en eau

1. Retirer et jeter le tube court noir en plastique de l'extrémité du tuyau d'admission d'eau.
2. Visser l'écrou sur l'extrémité du tuyau. Serrer l'écrou manuellement. Ensuite le serrer deux tours de plus avec une clé. Ne pas serrer à l'excess.

REMARQUE: Pour éviter les vibrations, veiller à ce que le tuyau en cuivre ne soit pas en contact avec les parois latérales de la caisse ou d'autres composants à l'intérieur de la caisse.

A. Canalisation jusqu'à la machine à glaçons
B. Écrou (achété)
C.Virole (achetée)
D.Canalisation d'alimentation en eau de la machine a glacons (fournie)

1. Installer la bride du tuyau d'alimentation en eau autour de la canalisation d'alimentation en eau pour réduire la tension sur le raccord.
2. OUVRIR le robinet d'arrêt.
3. Verifier l'absence de fujites. Serrer tous les raccords (y compris les raccordements du robinet) ou les écrous qui fuiient.

Installation de la pompe de vidange (sur certains modèles)

REMARQUES :

Raccorder la pompe de vidange à la canalisation d'évacuation conformément aux codes et règlements locaux et provinciaux.
Il serait souhaitable d'isoler le tube de vidange complètement jusqu'à l'entrée du conduit de vidange afin de minimiser la condensation dans le tube de vidange. Il est possible d'acheter un ensemble de tube isolé—piece numéro W10365792.
La pompe de vidange est conque pour pomper l'eau jusqu'à une hauteur maximale de 10 pieds (3 m). Utiliser seulement l'ensemble de la pompe de vidange approuvée par Whirlpool piece numero 1901A.

Ne pas raccorder l'extrémité du tube de vidange à un système de canalisation fermé afin d'empêcher l'eau de vidange de refouler dans la machine à glaçons.

Contenu de l'ensemble :

■ Ensemble de la pompe de vidange piece numero 1901A
Tube de vidange de 5 / 8 " de diamètre interne x 51 / 8 " (du bac à glaçons vers l'entrée du réservoir de la pompe de vidange)
Tuyau de vidange de 1 / 2 de diametre interne x 10 pi (3 m) (du tuyau d'evacuation de la pompe de vidange au systeme d'évacuation de la maison)

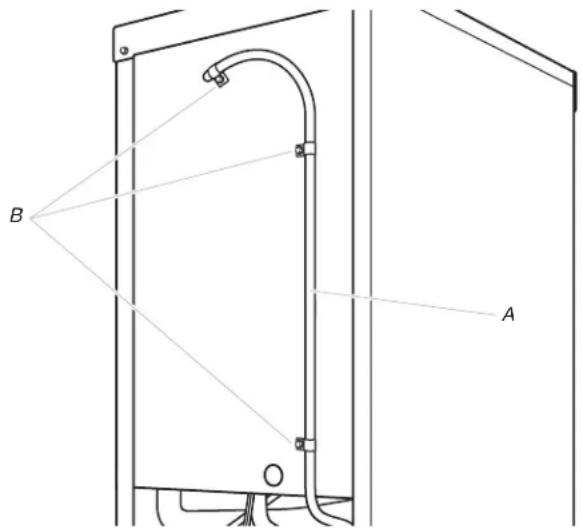

Tuyau de ventilation de 5 / 16 " de diamètre interne x 32" (81 cm) (du tube de ventilation du réservoir de la pompe de vidange à l'arrête de la caisse de la machine à glacons)
Brides de cable (pour fixer le tuyau de ventilation à l'arrière de la machine à gaçons) (3)
Vis de montage de pompene n^8 - 32 × 3% (pour fixer la pompé de vidange à la plaque de base et les brides à l'arrête de la machine à glaçons) (5)
Pette bride réglable de tuyau de 5 % '' (pour fixer le tuyau de ventilation sur la pompe)
Grosse bride réglable de 7 / 8 (pour fixer le tube de vidange au bac à glaçons et à l'entrée du réservoir de la pompe de vidange) (3)
Panneau arrête (2)
Fiche d'instructions

Si la machine à gaçons est installée

REMARQUE: Si la machine a glaçons n'est pas installée, passer à la section "Installation de la pompe de vidange".

1. Appuyer sur le commutateur de selection pour lemettre en positiond'arrêt.

AVERAGEMENT

Risque de chocolélectrique

Déconnecter la source de courant électrique avant l'entretien.

Replacing pieces and panneaux avant de faire la remise en marche.

Le non-respect de ces instructions peut cause un décès ou un choc électrique.

1. Debrancher la machine à glaçons ou déconnecter la source de courant électrique.
2. Fermer l'alimentation en eau. Attendre 5 à 10 minutes que la glace tombe dans le bac d'entrepassage. Enlever tous les glacons du bac.
3. Dévisser le bouchon de vidange du dessous du bac à eau situé à l'intérieur du bac d'entreposage. Laisser l'eau s'évacuer complètement. Réinstaller le bouchon de vidange. Voir l'illustration "Bouchon de vidange".

Bouchon de vidange

A. Bouchon de vidange

1. Si la machine a glaçons est installée dans un placard, la retirer de l'ouverture.
2. Déconnecter la canalisation d'alimentation en eau. Voir l'illustration "Canalisation d'alimentation en eau".

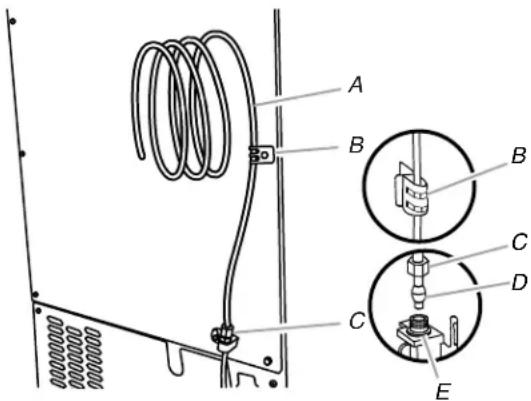

Canalisation d'alimentation en eau

A. Tube en cuivre de 12
B. Bride de cable
C. Écrou de compression de 1/4

D. Virole (manchon)
E. Raccordement de la machine à glaçons

Installation de la pompe de vidange

REMARQUE: Ne pas déformer ou endommager les tubes ou le câblage pendant l'installation.

1. Débrancher la machine à glaçons ou déconnecter la source de courant électrique.

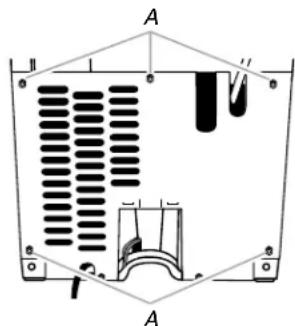

2. Retirer le panneau arrriere. Voir l'illustration du "Panneau arrriere", pour visualiser l'emplacement des 5 vis. Retirer le panneau arrriere du tube de vidange et le jeter.

Panneau arrête

A. Emplacement des vis

1. Oter l'ancien tube de vidange et l'ancienne bride fixés au bac de la machine à glaçons.

REMARQUE: Jeter l'ancien tube de vidange et l'ancienne bride.

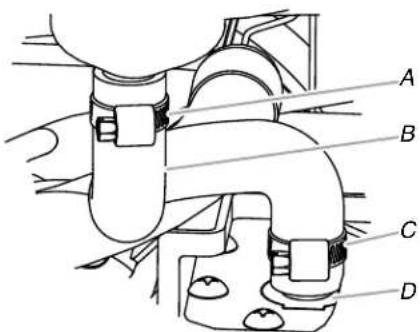

1. À l'aide des nouvelles brides régables, installer le nouveau tube de vidange (de 5 ‰ de diamètre interne x 5 ‰ ) du bac à glaçons à l'entrée du réservoir de la pompé de vidange. Voir l'illustration "Tube de vidange".

REMARQUES:

Ne pas déformer le tube.
Raccourcir letube sinecessaire.

Tube de vidange

A. Bride de tuyau régblale de %"

B. Tube de vidange (entre le bac à glaçons et la pompe de vidange)

C. Bride de tuyau réglabé de 7/8

D. Entree du réservoir de la pompe de vidange

1. Installer le tube de ventilation (de 5% " de diamètre interne x 32" [81 cm]) jusqu'au tube de ventilation de la pompe de vidange. Utiliser la petite bride régable de 5 % " fournie. Voir l'illustration "Position des pieces".

REMARQUE: Ne pas installer le tube de vidange du domicile tout de suite.

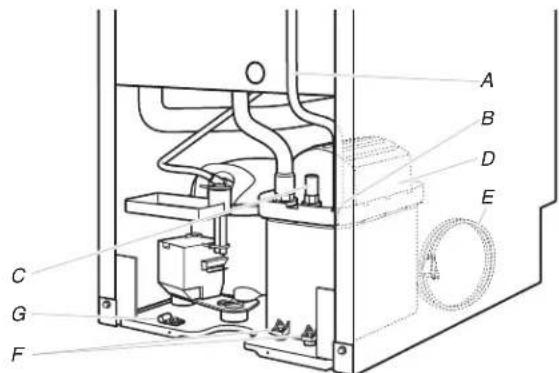

Position des pieces

A. Tube de ventilation
B.Bride de tuyau de %
C. Tuyau d'évacuation de la pompe
D. Pompe de vidange

E. Cordon d'alimentation de la machine à glaçons
F. Vis de montage de la pompe n^ 8 - 32 × 3%
G. Cordon d'alimentation de la pompe de vidange, bride et vis

1. Retirer la bride et la vis de liaison à la terre fixées sur le cordon d'alimentation de la machine à glaçons, lui-même monté sur la base de l'appareil. Voir l'illustration "Position des pièces".

REMARQUE: La bride et la vis seront réutilisées.

1. Faire glisser la pompe de vidange dans la base de la machine à glaçons sur le côté droit. La patte de montage de la pompe doit s'insérer dans la fente rectangulaire de la base de la machine à glaçons. Il faut incliner légèrement la pompe pour la faire glisser dans la fente. Voir l'illustration "Encoche de patte de montage de la pompe de vidange".

Encoche de patte de montage de la pompe de vidange

1. Aligner les deux (2) trouc de vis situés à l'arrière de la pompe. Utiliser deux vis n^ 8 - 32 × 3% fournies. Voir l'illustration "Position des pieces".
2. Raccorder le tube de vidange à la sortie (de 5% " de diamètre interne) du bac de la machine à glaçons à l'aide de la bride de 7% " fournie. Voir l'illustration "Tube de vidange".
3. Enrouler le cordon d'alimentation de la machine à glaçons de façon à former un rouleau de 4" (10,2 cm) de diamètre. Enrouler du ruban isolant autour du cordon d'alimentation à plusieurs endroits pour que le cordon reste enroule sur lui-même. Placer le cordon d'alimentation enroulé entre la pompe de vidange et le côté de l'ouverture et le brancher sur la prise de la pompe de vidange. Voir l'illustration "Position des pieces".
4. Fixer le cordon d'alimentation de la pompe sur la base de la machine à glaçons avec la bride et la vis (retirées à l'étape 6) utilisées pour fixer le cordon d'alimentation de la machine à glaçons. Voir l'illustration "Position des pieces".

5. Placer le nouveau panneau arrêté (petit panneau pour les machines à glaçons de 15"; grand panneau pour les machines à glaçons de 18") contre l'arrêté de la machine à glaçons. Acheminer le tube de ventilation et le tuyau d'évacuation de la pompé à travers les ouvertures à découvert du panneau arrêté.

6. Fixer le panneau arrêté avec les vis d'origine. Voir l'illustration "Panneau arrêté".

7. Fixer le tuyau de ventilation sur l'arrête de la machine à glaçons avec trois brides et les trois vis n° 8-32 x 3/8" fournies. Voir l'illustration "Tube de ventilation".

Tube de ventilation

REMARQUE: Ne pas coincer, déformer ou endommager le tube d'airation. Vérifier qu'il n'est pas endommagé déformé ou coincide entre le placard et la machine à gaçons.

A. Tube de ventilation
B. Brides et vis

1. Fixer le tube de vidange de 12 de diamètre interne x 10 pi (3 m) au tuyau d'évacuation de la pompe. Voir l'illustration "Position des pieces".

REMARQUE: Ne pas raccorder l'extrémité du tube de vidange à un système de canalisation fermé afin d'empêcher l'eau de vidange de refouler dans la machine à glaçons.

1. Raccorder la machine à glaçons à l'arrivée d'eau et l'installer comme indiqué dans les instructions d'installation du produit.
2. Contrôler tous les raccords pour vérifier l'absence de fuites.

A VERTISSEMENT

Risque de chocolélectrique

Brancher sur une prise à 3 alveoles reliée à la terre.

Ne pas enlever la broche de liaison à la terre.

Ne pas utiliser un adaptateur.

Ne pas utiliser un cable de rallonge.

Le non-respect de ces instructions peut cause un décès, un incendie ou un choc électrique.

1. Brancher la machine à glaçons ou reconnectcer la source de courant électrique.

2. Mettre en marche la machine à gaçons.

3. Attendre que le programme de rincege se déclenché (environ 5 minutes) pour s'assurer que la machine à glaçons fonctionne correctement.

Raccordement au conduit vidange

Vidange par gravité

Raccorder le tuyau de vidange de la machine à glaçons à votre drain de vidange conformément aux codes et règlements locaux et provinciaux. Si la machine à glaçons est fournie avec un système de vidange par gravité, suivre les instructions cédessous lors de l'installation des tuyaux de vidange. Ceci aidera à éviter que l'eau ne se refoule dans le bac d'entreposage de la machine à glaçons et évientuellement sur le plancher et ne cause des dommages.

■ Les tuyaux de vidange doivent avoir au moins 5% (15,88 mm) de diamètre interieur.
- Les tuyaux de vidange doivent avoir une pente de 1" pour chaque 48'' (2,54 cm pour chaque 122 cm) de longueur ou une pente de 1/4'' pour chaque 12'' (6,35 mm pour chaque 30,48 cm) et ne compter un certain point bas où l'eau pourrait stagner.
- Les grains de vidange de plancher doivent être suffisamment grands pour recevoir l'eau de vidange provenant de toutes les sources.
L'installation ideale comporte un tuyau rigide de rejet à l'égout avec un réducteur de vidange PVC de 112 (3,81 cm) à 2^ (5,08 cm) installé directement sous la sortie du tube de vidange comme sur l'illustration. Il faut maintainir un écart anti-retour de 1^ (2,54 cm) entre le tuyau de vidange et le tuyau rigide de rejet à l'égout.
Ne pas raccorder l'extrémité de sortie du tuyau de vidange à un système de canalisation fermé afin d'empêcher l'eau de vidange de refouler dans la machine à glaçons.

IMPORTANT : L'installation d'une pompe de vidange est requise lorsqu'un drain de vidange de plancher n'est pas disponible. On peut acheter un ensemble de pompe de vidange, piece numero 1901A.

Vuelaterale

2" - 1½" (5 cm - 3.8 cm)

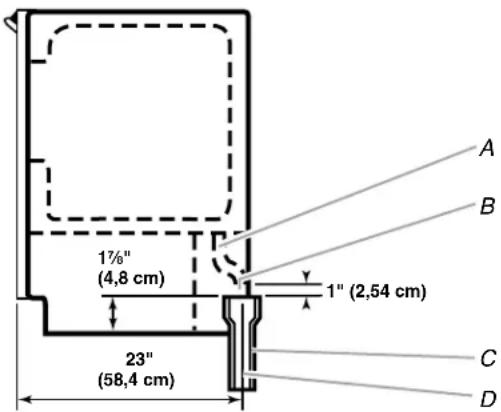

A. Tuyau de vidange
B. Écart anti-retour de 1" (2,54 cm)
C. Reducteur du drain de vidange PVC

D. Le centre du drain doit se couver à 23" (58,4 cm) du devant de la porte avec ou sans le panneau de 12 (1,91 cm) sur la porte. Le drainage soit également centré de gauche à droite (7 12 [18,56 cm] de chaque côte de la machine à gaçons).

Système avec pompe de vidange (sur certains modèles)

IMPORTANT :

Raccorder le tuyau de vidange de la machine à glaçons à votre drain de vidange conformément aux codes et règlements locaux et aux prescriptions des installations de plomberie et au Code International de plomberie.
Le circuit de drainage doit se terminer dans un faisard ou un tuyau d'évacuation ouvert (pour impossibilité de reflux).

Dénivellation maximale de 10 pi (3,1 m)
Longueur maximale de 100 pi (30,5 m)

REMARQUES :

Si le tuyau de vidange sevrille et si I'eau ne peut pas se vidanger, la machine a glacons ne fonctionnera pas.
Il peut être souhaitable d'isoler le tuyau de vidange complètement jusqu'à l'entrée du drain de vidange. Un ensemble de gaine isolante (piece numéro W10365792) est disponible à l'achat.
Ne pas raccarder l'extrémité du tube de vidange à un système de canalisation fermé afin d'empêcher l'eau de vidange de refouler dans la machine à glaçons.
Capacité maximale de la pompe de vidange : Pour chaque 1 pi (0,31 m) d'élevation, soustraire 10 pi (3,1 m) de longueur de fonctionnement maximal.

Raccordement de vidange

Après avoir vérifié que le système de vidange est ajustat, procéder tel que décrit ci-dessous pour bien mettre la machine a glaçons en place :

AVERAGEMENT

Risque de chocolélectrique

Brancher sur une prise à 3 alveoles reliée à la terre.

Ne pas enlever la broche de liaison à la terre.

Ne pas utiliser un adaptateur.

Ne pas utiliser un cable de rallonge.

Le non-respect de ces instructions peut causeur un décès, un incendie ou un choc électrique.

1. Brancher sur une prise à 3 alveoles reliée à la terre.

AVERAGE

Risque du poids excessif

Utiliser deux ou plus de personnes pour déplacer et installer la machine à gaçons.

Le non-respect de cette instruction peut cause une blessure au dos ou d'autre blessure.

1. Style 1—Pour un système de vidange par gravité, pousser la machine à gaçons en position pour que le conduit de vidange soit positionné au-dessus du réducteur de vidange en PVC. Voir "Vidange par gravité".
   Style 2-Pour le système avec pompe de vidange, connecter le tuyau de sortie de la pompe au drain. Voir "Système avec pompe de vidange".
2. Vérifier à nouveau la machine à glaçons pour s'assurer qu'elle est bien d'aplomb. Voir la section "Nivellement".
3. Si le code sanitaire local l'exige, sceller la caisse sur le plancher à l'aide d'un produit de calfeurtrage approuve une fois que les raccordements d'eau et d'électricité ont été faits.

Inversion du sens d'installation de la porte — Porte à ouverture laterale uniquement

Outillage nécessaire

Rassembler les outils et pièces nécessaires avant de commencer l'installation.

Clé de 5%

Couteau a mastic plat

Clé de 1/4"

Tournevis Phillips

Axe de la charnière Vis de chamire à tete hexagonale

5/16"

Vis de poignée Vis d'embout

Retrait du panneau de revêtement de porte en acier inoxydable (sur certains modèles)

A. Vis de charnière à tête hexagonale

1. Retirer les deux vis à tête hexagonale situées au bas de la porte, sous le rebord du panneau de revêtement de porte en acier inoxydable.
2. En partant du bas, dégager le panneau de revêtement de porte vers le haut puis vers l'extérieur.
3. Faire pivoter le panneau de revêtement de porte jusqu'à ce qu'il se détache de la porte et le soulever.

REMARQUE: Veiller à ce que les protections de rebords ne se détachent pas du panneau de revêtement de porte.

Inversion du sens de montage de la butée de porte et des protections d'angle

AVERAGEMENT

Risque de chocolélectrique

Déconnecter la source de courant électrique avant l'entretien.

Replacing pieces and panneaux avant de faire la remise en marche.

Le non-respect de ces instructions peut cause un décès ou un choc électrique.

1. Debrancher la machine à glaçons ou déconnecter la source de courant électrique.
2. Retirer les vis de poignée et la poignée (sur certains modèles).
3. Oter l'axe de la charmière supérieure.

4. Retirer la porte des charnières et réinstaller l'axe de charnière supérieure.

5. Retirer la vis et la butée de porte à l'angle A. Retirer la vis et la protection d'angle de l'angle C. Placer la butée de porte à l'angle C et serrer la vis. Placer la protection d'angle à l'angle A et serrer la vis.

6. Retirer la vis et la bute de porte à l'angle D. Retirer la vis et la protection d'angle de l'angle B. Placer la bute de porte à l'angle B et serrer la vis. Placer la protection d'angle à l'angle D et serrer la vis.

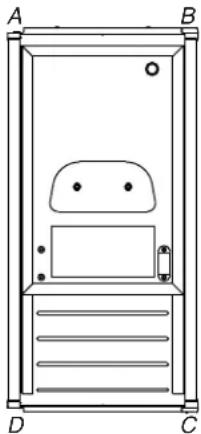

A. Angle supérieur ouvert (pas de protection d'angle)

B. Protection d'angle supérieur

C. Protection d'angle inférieur D. Angle inférieur ouvert (pas d protection d'angle)

1. Selon le modele, l'insigne de la marque destiné à être placé sur l'avant de la porte de la machine à glaçons peut se trouver dans le sachet du guide d'utilisation et d'entretien. Fixer l'insigne de la marque à la porte.
2. Mettre la porte de cote.

Inversion du sens de montage des charmières

1. Dévisser et oter la charnière supérieure. Réinstaller les vis dans les trous vides de la charnière.
2. Oter les vis du cotoe opposé inférieur de la caisse de la machine a glacons. Inverser la charniere supérieure de telle sorte que I'axe pointe vers le haut. Placer la charniere du cotoe opposé inférieur de la machine a glacons et serrer les vis.
3. Oter l"ancienne" charnière inférieure et ses vis. Réinstaller les vis dans les trouss vides de la charnière.
4. Oter les vis du cote opposé supérieur de la caisse de la machine à glaçons. Inverser la charnière de telle sorte que l'axe pointe vers le bas. Placer la charnière sur le cote opposé supérieur de la machine à glaçons et serrer les vis.
5. Oter l'axe de la charnière supérieure.

Réinstallation de la porte

1. Placer la porte sur l'axe de la charnière inférieure.
2. Aligner la porte avec le trou de la charnière supérieure et réinstaller l'axe supérieur.
3. Réinstaller la poignée et les vis de la poignée.

Réinstallation du revêtement de porte (sur certains modèles)

1. Placer le rebord du revêtement de porte sur le sommet de la porte et s'assurer qu'il est bien positionné.
2. Faire pivoter le revêtement de porte vers le bas jusqu'à ce qu'il recouvre entièrement la surface de la porte.
3. Installer les deux vis à tête hexagonale dans le bas de la porte.

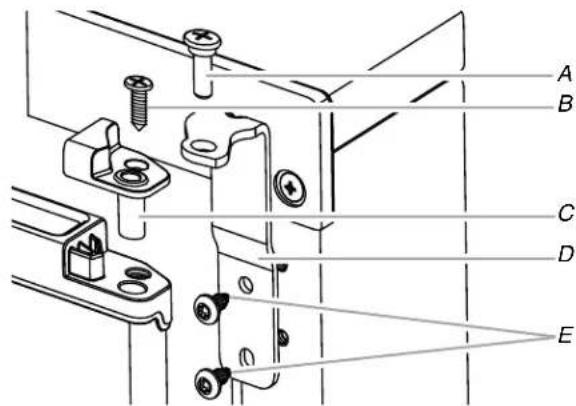

Chamière supérieure

A. Axe de la charnière
B. Vis Phillips faisée
C. Douille d'axe de charnière

D. Charnière
E. Vis de charrière à tête hexagonale

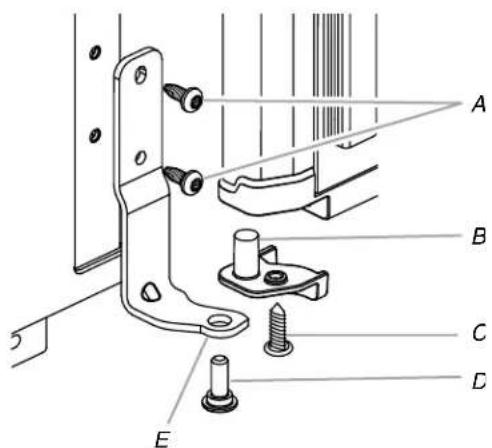

Charnière inférieure

A. Vis de charnière à tête hexagonale

D. Axe de charnière

B. Douille d'axe de charnière

E. Charniere

C. Vis Phillips faisée

Inversion du sens d'installation de la gâche de porte

1. Oter les vis blanches decoratives du côte opposé de la porte et lesmettrede cote.
2. Oter les vis du loquet de porte magnétique et les réinstaller du côté opposé de la porte.

1. Installer les vis blanches decoratives sur le côte opposé de la porte.

AVENTISSEMENT

Risque de chocolélectrique

Brancher sur une prise à 3 alveoles reliée à la terre.

Ne pas enlever la broche de liaison à la terre.

Ne pas utiliser un adaptateur.

Ne pas utiliser un cable de rallonge.

Le non-respect de ces instructions peut cause un décès, un incendie ou un choc électrique.

1. Brancher la fiche sur une prise de courant à 3 alveoles, reliée à la terre.

Nivellement

Il est important que la machine à glaçons soit d'aplomb pour bien fonctionner. Selon l'endetroit où vous installez la machine à glaçons, vous pourrez avoir à effectuer plusieurs ajustements pour la mesure d'aplomb. Vous pouvez également utiliser les pieds de nivellement pour baisser la hauteur de la machine à glaçons pour les installations sous comptoir.

Outillage nécessaire

Rassembler les outils et pieces nécessaires avant de commencer l'installation.

Niveau
Cle à molette

REMARQUE: Il est plus facile d'ajuster les pieds de nivellement si on se fait aider par une autre personne.

1. Déplacer la machine à glaçons à son emplacement final.

REMARQUE: Dans le cas d'une installation encastrée, déplacer la machine à glaçons le plus pres possible de son emplacement final.

1. Placer le niveau sur le dessus du produit pour voir si la machine à glaçons est d'aplomb d'avant en arrêt et transversalement.
2. Pousser vers le haut sur la partie supérieure avant de la machine à glaçons pour repérer les vis de nivellement qui se trouvent sur la partie inférieure avant de la machine à glaçons.
3. Au moyen d'une clé à molette, modifier la hauteur des pieds comme suit :

Tournier le pied de niveaument vers la droite pour abaisser ce côté de la machine à glaçons.
Tournier le pied de nivellement vers la gauche pour soulever ce cote de la machine a glaçons.

REMARQUE: La machine à glaçons ne devrait pas oscillator. Utiliser des cales pour accroître la stabilité au besoin.

1. Pousser vers le haut sur la partie supérieure arrière de la machine à gaçons pour repérer les pieds de nivellement qui se trouvent sur le fond arrière de la machine à gaçons.
2. Suivre les instructions de l'etape 4 pour modifier la hauteur des pieds.
3. Utiliser le niveau pour reverifier que la machine à glaçons est d'aplomb d'avant en arrêté et transversalement. Si elle n'est pas d'aplomb, repeter les étapes 2 à 5. Si la machine est d'aplomb, passer à la section "Raccordement à la canalisation d'eau".

Nettoyage

Composants intérieurs

1. Debrancher la machine à glaçons ou déconnecter la source de courant électrique.
2. Ouvrir la porte ou se trouve le bac à glaçons et-retirer tout glaçon qui s'y trouve.
3. Retirer le bouchon de vidange du bac à eau et vidanger ce dernier complètement. Réinstaller le bouchon de vidange solidement sur le bac à eau. Si le bouchon de vidange est desserré, l'eau s'écoulera du bac à eau et la glace sera mince ou il n'y aura pas de glace.
4. Tirer sur le bas du couvercle de la grille de coupe jusqu'à dégager ses fixations à pression pour le retarder.

REMARQUE: Sur certains modèles,steroler la vis du couvercle de la grille de coupe.

1. Débrancher le faisceau de cablage du côte gauche de la grille de coupe.

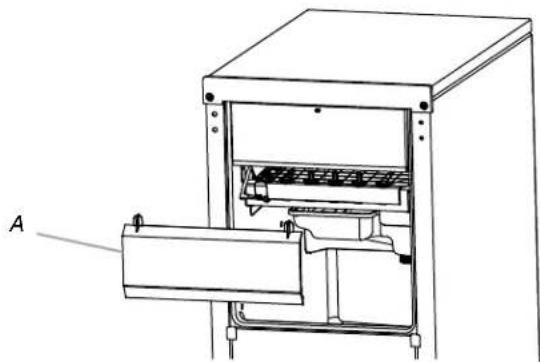

A. Couvercle de la grille de coupe
B. Vis (en certains modèles)

A. Couvercle de la grille de coupe

1. Débrancher le détector de niveau de glaçons du côté droit de la grille de coupe. Tirer le détector de niveau vers le bas et vers l'avant pour l'éloigner de la grille de coupe.

2. Retirer les vis de droite et de gauche. Soulever la grille de coupe et la sortir.

REMARQUE: Il faut s'assurer que la cale d'espacement en plastique du côte croit du support de la grille de coupe suit cette dernière.

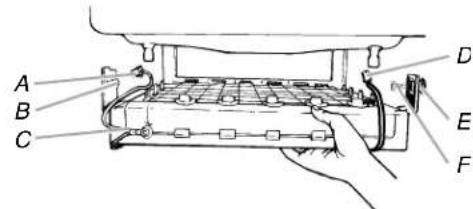

A. Faisceau de la grille de coupe
B. Vis
C. Grille de coupe

D. Faisceau du détector de niveau de glaçons

E. Cale d'espacement en plastique

F.VS

1. Retirer la vis de montage qui maintient le bac à eau en place. Tirer sur l'avant du bac à eau.
2. Déconnecter le support de pompe du réservoir et débrancher la pompe de vidange du bac à eau.

A. Bac à eau

B. Vis du bac à eau

C. Bouchon de vidange
D. Protection de la pompe de vidange

1. Retirer, nettoyer et réinstaller la pelle à glace et son support. REMARQUE: Sur certains modèles, la pelle à glace se trouve dans la partie supérieure gauche de l'appareil. Sur d'autres, elle se trouve dans la partie inférieure gauche.

Sur certains modèles

• Àprous avoir retire la pelle à glace, enlever le support en âtant les deux vis.
  Laver le support de la pelle à glace avec les autres composants interieurs conformément aux instructions suivantes.
• Réinstaller le support de la pelle à glace en réinstallant les vis.

A. Vis
B. Support de pelle à glace

Sur certains modèles

• Àprous avoir retire la pelle à glace, enlever le support en âtant les deux vis.

REMARQUE: Sur certains modèles, retarder le support de pelle à glace en tirant vers le haut puis vers l'extérieur.

■ Laver le support de la pelle à glace et la pelle à glace avec les autres composants intéérieurs conformément aux instructions suivantes.
- Réinstaller le support de la pelle à glace en réinstallant les vis ou, sur certains modèles, en poussant sur le support vers le bas.

A. Support de pelle à glace

1. Laver les composants interieurs (la grille de coupe, l'extérieur des tuyaux et le bac à eau), le bac d'entreposage des glaçons, le joint étanche de la porte et la pelle à glace ainsi que son support avec de l'eau tiède et un savon ou un détergent doux. Rincer avec de l'eau propre. Nettoyer ensuite ces mêmes composants à l'aide d'une solution complément 1 cuillerée à soupe (15 mL) d'agent de blanchiment menager dans 1 gal (3,8 L) d'eau tiède. Rincer à nouveau à fond avec de l'eau propre.

REMARQUE: Ne pas retarder les tuyaux. Ne pas laver les composants en plastique au lave-vaiselle. Ces composants ne résistant pas à des températures supérieures à 145^ (63^) .

1. Pour réinstaller le bac à eau, le placer à l'intérieur du bac à glaçons. Raccorder la pompe de vidange du bac à eau. Remboiter le support de pompé sur le bac à eau et le remettre en place. Fixer le bac à eau en réinstallant la vis de montage.
2. Faire les vérifications suivantes :

Le bouchon de vidange du bac à eau est solidement en place. Si le bouchon de vidange est desser, l'eau s'écoulera du bac à eau et la glace sera mince ou il n'y aura pas de glace.
Le tuyau provenant du bac à eau est inséré dans l'ouverture de vidange du bac d'entreposage.

1. Glisser la grille de coupe en place et la fixer en remettant la vis du côte droit et la cale d'espacement en plastique. Serrer ensuite la vis du côte gauche. Reconnecter les faisceaux de la grille de coupe et du détecteur de niveau de glaçons.
2. Réinstaller le couvercle de la grille de coupe.

REMARQUE: Sur certains modèles, réinstaller le couvercle de la grille de coupe au moyen des vis retirees précédément.

1. Nettoyer doucement le tableau de commande avec un torchon propre et doux, de l'eau tiède et du liquide vaisselle doux.
2. Brancher la machine à glaçons ou reconnectcer la source de courant électrique.
3. ÀpRES avoir nettoyé, s'assurer que toutes les commandes sont régles correctement et qu'aucun des témoins lumineux ne clignote.
