DCS4703E - Caméra de surveillance D-LINK - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Caméra de surveillance D-LINK DCS4703E, résolution 4MP, vision nocturne, étanchéité IP67, angle de vue 120°.
Utilisation	Idéale pour la surveillance intérieure et extérieure, compatible avec les systèmes de gestion vidéo.
Maintenance et réparation	Entretien régulier recommandé, nettoyage des lentilles, mise à jour du firmware via l'interface web.
Sécurité	Chiffrement des données, accès sécurisé via mot de passe, notifications d'alerte en cas de détection de mouvement.
Informations générales	Installation facile, alimentation par PoE, support pour carte microSD pour stockage local.

FOIRE AUX QUESTIONS - DCS4703E D-LINK

Comment configurer ma caméra D-LINK DCS4703E pour la première fois ?

Pour configurer votre caméra D-LINK DCS4703E, téléchargez l'application D-Link sur votre smartphone, connectez-vous à votre réseau Wi-Fi et suivez les instructions à l'écran pour ajouter votre caméra.

Que faire si je ne peux pas accéder à la caméra via l'application ?

Vérifiez que votre caméra est correctement alimentée et connectée à votre réseau Wi-Fi. Assurez-vous également que votre smartphone est connecté au même réseau. Si le problème persiste, redémarrez la caméra.

Comment réinitialiser ma caméra D-LINK DCS4703E aux paramètres d'usine ?

Pour réinitialiser votre caméra, localisez le bouton de réinitialisation sur le dispositif, appuyez et maintenez-le enfoncé pendant environ 10 secondes jusqu'à ce que les voyants clignotent, puis relâchez le bouton.

Puis-je accéder à ma caméra à distance ?

Oui, vous pouvez accéder à votre caméra à distance via l'application D-Link ou un navigateur web en utilisant votre compte D-Link, tant que la caméra est connectée à Internet.

Comment régler les paramètres de détection de mouvement ?

Dans l'application D-Link, accédez aux paramètres de la caméra, sélectionnez 'Détection de mouvement' et ajustez les zones de détection, la sensibilité et d'autres paramètres selon vos besoins.

La qualité de l'image est floue, que faire ?

Assurez-vous que l'objectif de la caméra est propre et exempt de poussière. Vérifiez également que la caméra est correctement positionnée et qu'il y a suffisamment de lumière dans la zone surveillée.

Comment mettre à jour le firmware de ma caméra D-LINK DCS4703E ?

Accédez à l'application D-Link, allez dans les paramètres de la caméra, puis sélectionnez 'Mise à jour du firmware'. Suivez les instructions pour télécharger et installer la dernière version.

Que faire si je reçois des alertes de détection de mouvement sans raison ?

Revoyez les paramètres de détection de mouvement et ajustez la sensibilité. Assurez-vous également que la caméra n'est pas placée près d'objets en mouvement, comme des arbres ou des véhicules.

Comment sauvegarder les enregistrements vidéo de ma caméra ?

Les enregistrements peuvent être sauvegardés sur une carte microSD insérée dans la caméra ou téléchargés sur votre appareil via l'application D-Link. Vérifiez les paramètres d'enregistrement pour plus d'options.

Est-ce que ma caméra fonctionne avec un réseau Wi-Fi 5 GHz ?

La D-LINK DCS4703E est compatible avec les réseaux Wi-Fi 2,4 GHz. Assurez-vous que votre réseau est configuré en conséquence, car elle ne fonctionnera pas sur un réseau 5 GHz.

MODE D'EMPLOI DCS4703E D-LINK

Guide d'installation

Guía de instalación

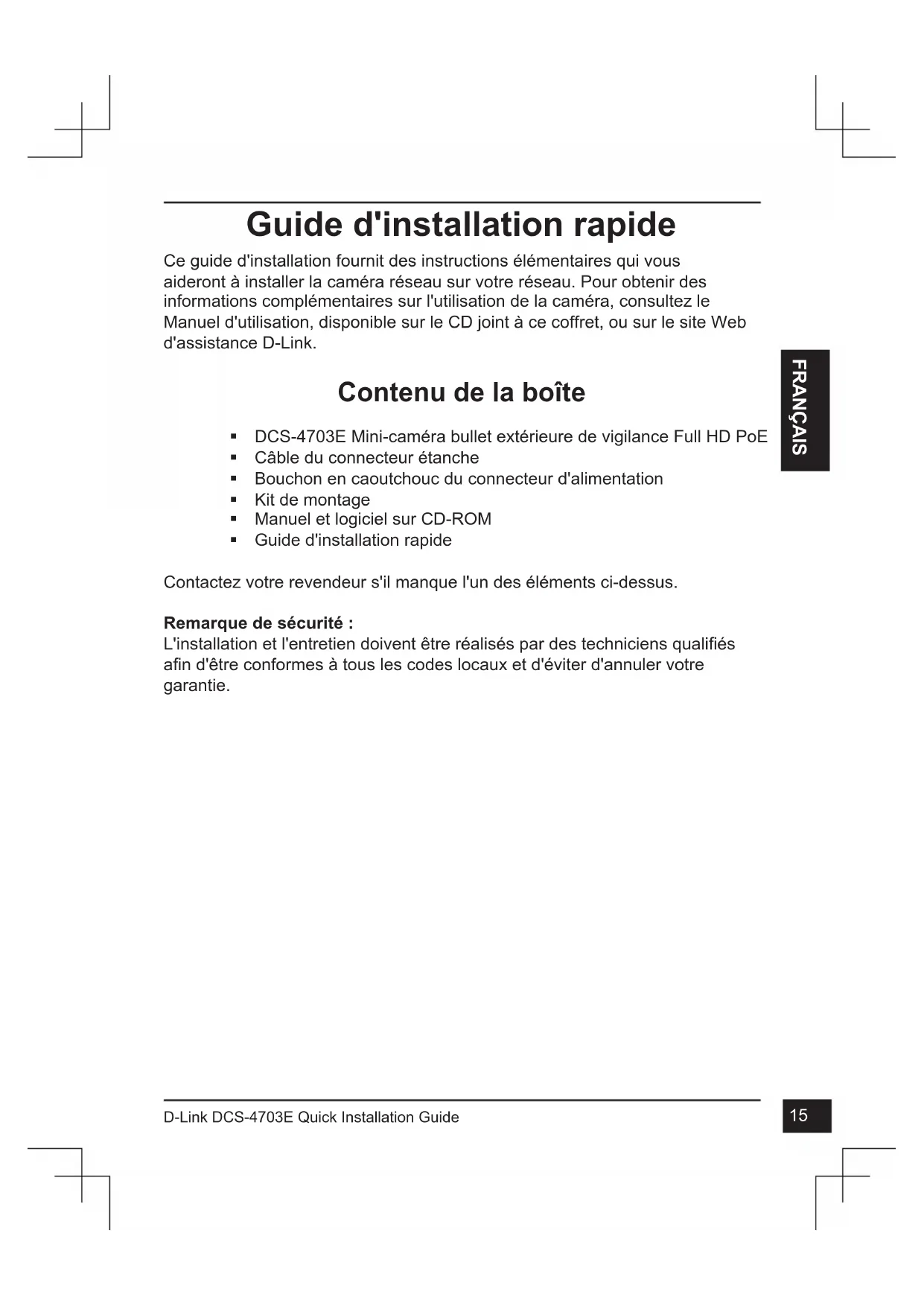

Guide d'installation rapide

Ce guide d'installation fournit des instructions élémentaires qui vous aideront à installer la caméra réseau sur votre réseau. Pour obtenir des informations complémentaires sur l'utilisation de la caméra, consultez le Manuel d'utilisation, disponible sur le CD joint à ce coffret, ou sur le site Web d'assistance D-Link.

Contenu de la boîte

■ DCS-4703E Mini-caméra bullet extérieure de vigilance Full HD PoE
■ Câble du connecteur étanche
- Bouchon en caoutchouc du connecteur d'alimentation
- Kit de montage
■ Manuel et logiciel sur CD-ROM
■ Guide d'installation rapide

Contactez votre revendeur s'il manque l'un des éléments ci-dessus.

Remarque de sécurité :

L'installation et l'entretien doivent être réalisés par des techniciens qualifiés afin d'être conformes à tous les codes locaux et d'éviter d'annuler votre garantie.

Description du matériel

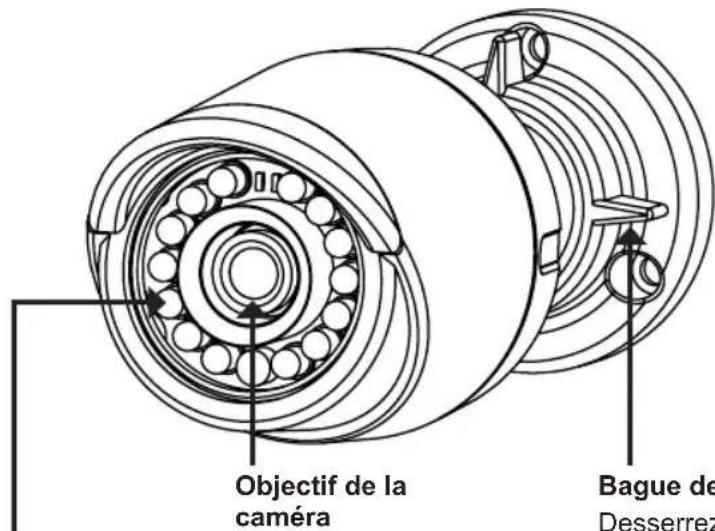

Objectif de la caméra Bague de Desserrez

Témoins IR

Fournissent un éclairage pour les environnements sombres

Bague de réglage

Desserrez pour ajuster l'angle de la caméra et serrez pour verrouiller l'angle

Vis de mise à la terre

Peut être connecté à un fil de terre si vous le souhaitez

Bouton de réinitialisation

Appuyez dessus et maintenez-le enfoncé pendant 10 secondes pour réinitialiser la caméra à ses paramètres d'usine

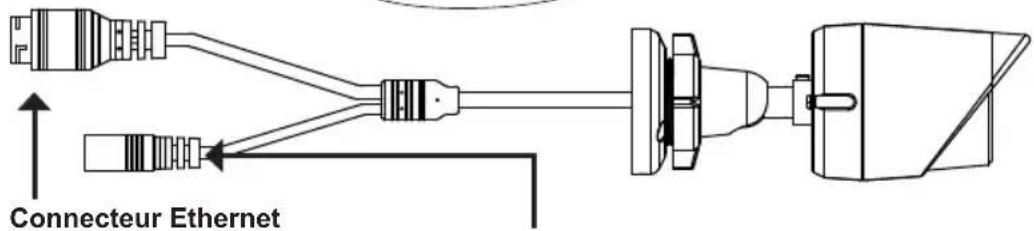

Connecteur Ethernet

Connecteur RJ-45 pour Ethernet, pouvant également servir à alimenter la caméra utilisant la fonction PoE (alimentation électrique par câble Ethernet)

Connecteur d'alimentation

Se connecte à un adaptateur d'alimentation de 12 V / 1,5 A optionnel (non inclus)

Configuration de la caméra

Insérez le CD de la DCS-4703E dans le lecteur de CD-ROM de l'ordinateur pour lancer l'installation. Si la fonction d'exécution automatique de votre ordinateur est désactivée ou si le dispositif de lancement D-Link ne parvient pas à démarrer automatiquement, cliquez sur Start > Run (Démarrer > Exécuter). Tapez D:\ autorun.exe, où D: représente la lettre de votre lecteur de CD-ROM.

Cliquez sur Setup Wizard (Assistant de configuration) et suivez les instructions pour installer l'assistant de configuration.

Cliquez sur l'icône D-Link Setup Wizard SE (Assistant de configuration D-Link SE) créée dans votre menu Démarrer de Windows (Démarrer > D-Link > Setup Wizard SE (Assistant de configuration SE).

L'Assistant de configuration s'ouvre et affiche les adresses MAC et IP de votre ou de vos caméras. Si un serveur DHCP se trouve sur votre réseau, une adresse IP valide s'affiche. Si votre réseau n'utilise pas de serveur DHCP, l'adresse IP statique par défaut de la caméra réseau (192.168.0.20) s'affiche.

Sélectionnez votre caméra, puis cliquez sur Wizard (Assistant) pour continuer.

Saisissez l'ID admin et le mot de passe. Lorsque vous vous connectez pour la première fois, l'ID Admin par défaut est admin et le mot de passe est vierge.

Cliquez sur les cases si vous souhaitez changer l'ID admin et le mot de passe de la caméra, puis saisissez le nouvel ID et le nouveau mot de passe que vous souhaitez utiliser.

Cliquez sur Next (Suivant) pour continuer.

Sélectionnez DHCP si la caméra obtient une adresse IP automatiquement d'un serveur DHCP (par exemple, un routeur).

Sélectionnez Static IP Address (Adresse IP statique) si vous voulez saisir les paramètres IP de la caméra manuellement.

Cliquez sur Next (Suivant) pour continuer.

D-Link VIGILANGE HD OUTDOOR FOR MINI BULLET GAMERA File Edit View Insert Tools Help Add Add Add Add Add Add Add Add Add Add Add Add Add Add Add Add Add Add Add Add Add Add Add Add Add Add Add Add Add Add Add Add Add Add Add Add Add Add Add Add Add Add Add Add Add Add Add Add Add Add Add Add Add Add Add Add Add Add Add Add Add Add Add Add Add Add Add Add Add Add Add Add Add Add Add Add Add Add Add Add Add Add Add Add Add Add Add Add Add Add Add Add Add Add Add Add Add Add Add Add Add + Pull PCB-01345 Add to Web Click Window Help

Import Delete Remove Edit Save As... Save As... Save As... Save As... Save As... Save As... Save As... Save As... Save As... Save As... Save As... Save As... Save As... Save As... Save As... Save As... Save As... Save As... Save As... Save As... Save As... Save As... Save As... Save As... Save As... Save As... Save As... Save As... Save As... Save As... Save As... Save As... Save As... Save As... Solve Solve Solve Solve Solve Solve Solve Solve Solve Solve Solve Solve Solve Solve Solve Solve Solve Solve Solve Solve Solve Solve Solve Solve Solve Solve Solve Solve Solve Solve Solve Solve Solve Solve Tide Tide Tide Tide Tide Tide Tide Tide Tide Tide Tide Tide Tide Tide Tide Tide Tide Tide Tide Tide Tide Tide Tide Tide Tide Tide Tide Tide Tide Tide Tide Tide Tide Tide

D-Link SECURE APP Network Browse Search Download Forward Exit Current IP Address Current IP Address Browse Name Microsoft Internet Explorer Microsoft Internet Explorer Microsoft Internet Explorer

Prenez le temps de vérifier vos paramètres, puis cliquez sur Restart (Redémarrer).

Affichage de votre caméra via un navigateur Web

Cliquez sur l'icône D-Link Setup Wizard SE (Assistant de configuration D-Link SE) créée dans votre menu Démarrer de Windows (Démarrer > D-Link > Setup Wizard SE (Assistant de configuration SE).

La première fois que vous connectez la caméra, vous devez créer un mot de passe pour le compte administrateur. Saisissez un mot de passe, puis cliquez sur le bouton Save (Enregistrer).

File Import Export

D-Link SECURITY API Network MAC Address Current IP Address Service Name Service ID IEF 001.1.00 SECURITY Add Remove Search Live Edit Exit

Saisissez admin comme nom d'utilisateur et le mot de passe que vous venez de créer. Cliquez sur OK pour continuer.

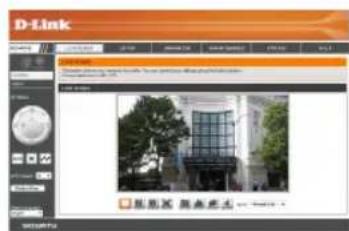

Cette section présente la vidéo en direct de votre caméra. Vous pouvez sélectionner votre profil vidéo et voir ou utiliser la caméra. Pour obtenir des informations complémentaires sur la configuration Web, reportez-vous au manuel d'utilisation du CD-ROM ou sur le site Web D-Link.

Instructions de montage

Il est fortement recommandé de configurer et de tester votre caméra avant de l'installer.

Placez l'autocollant de montage là où vous souhaitez placer la caméra. Assurez-vous que la base de la caméra sera positionnée de telle sorte que la goulotte se trouve au bas.

Utilisez un foret de 6 mm pour percer les trous nécessaires à environ 25 mm de profondeur, puis insérez les chevilles dans les trous.

Si vous faites passer les câbles de la caméra à travers le mur, percez un trou au centre et tirez les câbles à travers le trou.

Utilisez les vis fournies pour fixer la caméra au mur.

Si vous faites passer les câbles de la caméra sur le côté de la caméra, guidez les câbles à travers la goulotte sur la base.

Connectez l'alimentation et les câbles Ethernet ou juste le câble Ethernet si vous utilisez une connexion PoE.

Pour ajuster l'angle de la caméra, tournez la bague de réglage dans le sens antihoraire pour la desserrer, puis déplacez la caméra pour qu'elle soit dans la position et l'angle que vous souhaitez. Lorsque vous avez terminé, tournez la bague dans le sens horaire pour la serrer.

Si vous devez imperméabiliser votre installation, veuillez continuer à la page suivante.

Imperméabilisation de votre Installation

Pour imperméabiliser l'installation de votre caméra, suivez les instructions ci-dessous. Il vous faut un câble Ethernet rond, une pince à sertir et des prises RJ-45 pour cette procédure.

Placez la rondelle autour de la base du connecteur Ethernet comme illustré.

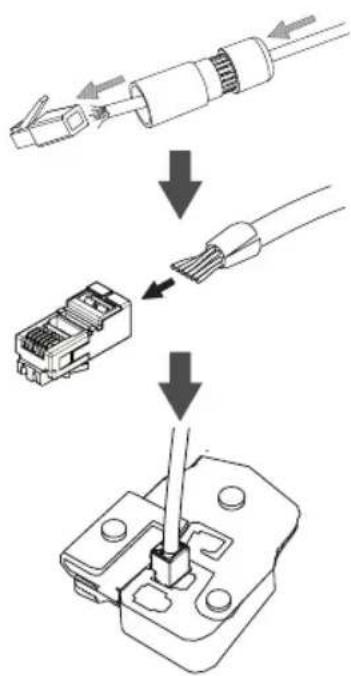

Faites passer le câble Ethernet dénudé à travers le connecteur étanche comme illustré, puis sertissez une prise RJ-45 sur le câble.

Branchez la prise RJ-45 dans le connecteur Ethernet, puis vissez le connecteur étanche dans le connecteur Ethernet en le tournant d'environ un demi-tour dans le sens horaire.

Vissez la partie arrière du connecteur étanche dans le sens horaire jusqu'à former un joint étanche autour du câble Ethernet.

Si vous utilisez une connexion PoE pour alimenter votre caméra, utilisez le bouchon en caoutchouc fourni du connecteur d'alimentation sur le connecteur d'alimentation.

Pure electrical connector diagram without any text, numbers, or symbols

Si vous utilisez un adaptateur d'alimentation (non inclus) pour alimenter votre caméra, enroulez du ruban adhésif étanche autour de la connexion en le superposant pour la couvrir.

Informations complémentaires

Vous trouverez une aide supplémentaire et des informations sur le produit en ligne à l'adresse http://www.dlink.com.

Informations sur la garantie

Consultez le site http://warranty.dlink.com/ pour prendre connaissance de la garantie appliquée dans votre région.

Cet appareil numérique de la classe A est conforme à la norme NMB-003 du Canada.

警告使用者:

Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.

English

Cet équipement est conforme à la classe A de la norme CISPR 32. Dans un environnement résidentiel, cet équipement peut provoquer des interférences radio.

CONSIGNES DE SÉCURITÉ

Les consignes de sécurité générales suivantes sont fournies pour assurer votre propre sécurité et protéger votre produit des dommages potentiels. N'oubliez pas de consulter les instructions d'utilisation du produit pour plus de détails.

• L'électricité statique peut être dangereuse pour les composants électroniques. Déchargez l'électricité statique de votre corps (par ex., en touchant du métal nu mis à la terre) avant de toucher le produit.
• N'essayez pas de réparer le produit et ne le démontez jamais. Pour certains produits avec une batterie remplaçable par l'utilisateur, veuillez lire et suivre les instructions du mode d'emploi.
• Ne renversez pas de nourriture ou de liquide sur votre produit et n'introduisez jamais aucun objet dans les ouvertures de votre produit.
• N'utilisez pas ce produit à proximité d'eau, de zones très humides ou de condensation, à moins que le produit ne soit spécifiquement conçu pour une application extérieure.
• Gardez le produit à l'écart des radiateurs et autres sources de chaleur.
• Débranchez toujours l'appareil du secteur avant de le nettoyer et utilisez uniquement un chiffon sec non pelucheux.

Ce symbole sur le produit ou l'emballage signifie que, conformément aux lois et règlements locaux, ce produit ne doit pas être jeté avec les ordures ménagères mais envoyé au recyclage. Veuillez le déposer à un point de collecte désigné par vos autorités locales une fois qu'il a atteint la fin de sa vie ; certains accepteront les produits gratuitement. En recyclant le produit et son emballage de cette manière, vous contribuez à préserver l'environnement et à protéger la santé humaine.
