Kraken X63 - Système de refroidissement de matériel informatique NZXT - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Système de refroidissement liquide tout-en-un
Marque	NZXT
Modèle	Kraken X63
Compatibilité sockets	Intel LGA 1700/1200/115X/2011/2066, AMD AM4/TR4
Radiateur	280 mm (compatible avec ventilateurs 140 mm)
Ventilateurs	2 x 140 mm Aer P (préinstallés)
Pompe	Avec écran LCD personnalisable, orientation réglable à 90°
Alimentation	SATA (pompe), connecteur CPU_FAN ou AIO_PUMP (ventilateurs)
Connectivité	USB 2.0 interne (pompe), contrôle LED RGB via câble multi-broches
Logiciel de contrôle	NZXT CAM (téléchargement sur nzxt.com/camapp)
Dimensions radiateur (approx.)	315 x 143 x 30 mm
Poids (approx.)	1,2 kg (avec ventilateurs)
Fonctions principales	Refroidissement processeur haute performance, écran LCD pour affichage personnalisé, contrôle via CAM
Entretien	Aucun entretien nécessaire (liquide scellé)
Sécurité	Utiliser les rondelles fournies pour éviter les dommages
Pièces incluses	Supports Intel et AMD, backplate, vis, entretoises, ventilateurs, câbles
Garantie	2 ans (constructeur)

FOIRE AUX QUESTIONS - Kraken X63 NZXT

Comment installer le Kraken X63 sur un socket Intel LGA 1700 ?

Pour le socket LGA 1700, déplacez les quatre éléments mobiles de la backplate Intel vers l'extérieur. Installez la backplate à l'arrière de la carte mère, puis fixez les entretoises socket 1700 sur la face avant avant de monter la pompe avec les vis à main.

Comment orienter l'écran LCD de la pompe ?

L'orientation de l'écran peut être ajustée par incréments de 90° via le logiciel NZXT CAM. Il est également possible de faire pivoter les tubes de la pompe selon la disposition de votre carte mère.

Comment brancher les ventilateurs ?

Branchez le câble du ventilateur sur le premier connecteur 4 broches du câble multi-broches. Ensuite, branchez le connecteur 3 broches du câble multi-broches sur le connecteur CPU_FAN ou AIO_PUMP de la carte mère.

Où télécharger le logiciel CAM de NZXT ?

Vous pouvez télécharger NZXT CAM depuis le site officiel : nzxt.com/camapp. Il permet de contrôler la pompe, les ventilateurs, l'écran LCD et l'éclairage RGB.

Que faire si la pompe ne s'allume pas ?

Vérifiez les branchements : câble SATA alimentation, câble USB 2.0 interne et connecteur AIO_PUMP. Assurez-vous que le logiciel CAM est installé et que la pompe est reconnue. Contactez [e-mail] si le problème persiste.

Le liquide de refroidissement est-il remplaçable ?

Non, le liquide est scellé et ne nécessite aucun entretien. Le produit est maintenance-free. Ne tentez pas d'ouvrir le circuit.

Le Kraken X63 est-il compatible avec les sockets AMD AM5 ?

Oui, le Kraken X63 est compatible avec le socket AMD AM5 grâce aux supports AMD AM4 fournis, car le système de fixation est le même. Utilisez les entretoises AMD AM4.

Comment connecter des périphériques LED RGB supplémentaires ?

Branchez vos périphériques compatibles NZXT RGB (vendus séparément) sur le connecteur RGB LED du câble multi-broches. Le contrôle se fait via NZXT CAM.

Quelle est la longueur des tubes de la pompe ?

Les tubes ont une longueur d'environ 400 mm, ce qui permet une installation flexible dans la plupart des boîtiers.

Comment nettoyer le radiateur du Kraken X63 ?

Utilisez un chiffon doux ou une bombe d'air comprimé pour enlever la poussière des ailettes. Évitez les liquides et les nettoyants agressifs. Maintenez une bonne circulation d'air.

MODE D'EMPLOI Kraken X63 NZXT

C. Support de rétention AMD

x1

B. Support de rétention Intel (préinstallé)

×1

D. Backplate Intel

×1

O. Ventilateur Aer P

Z53 - x2 120MM, Z63 - x2 140MM,

Z73 - x3 120MM

2. PRÉPARATION

KRAKEN Z SERIES

2.1 Préparation - Intel LGA 1700/1200/115X....06 2.3 Préparation - AMD ....10

2.2 Préparation - Intel LGA 2011/2066....09

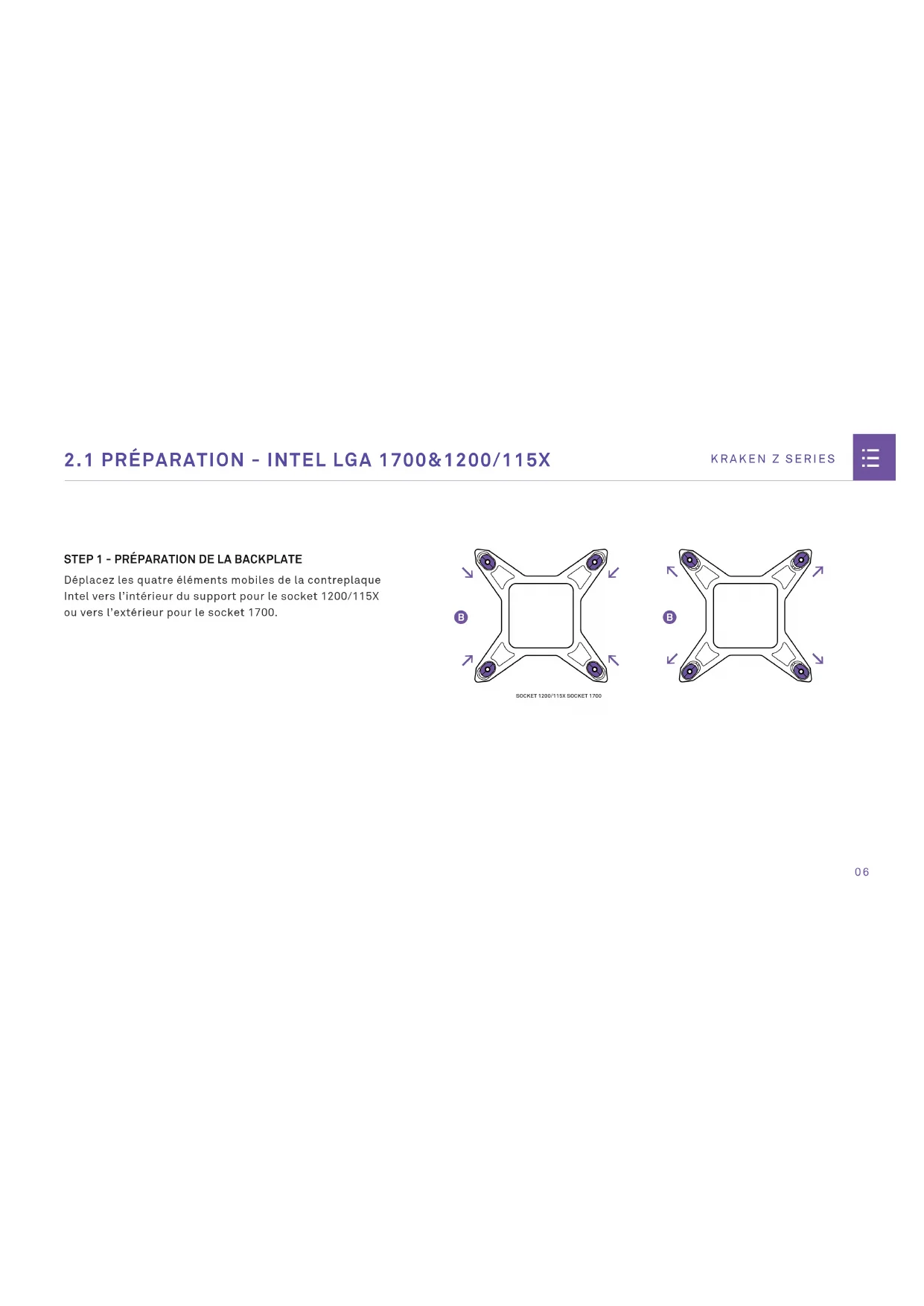

2.1 PRÉPARATION - INTEL LGA 1700&1200/115X

KRAKEN Z SERIES

STEP 1 - PRÉPARATION DE LA BACKPLATE

Déplacez les quatre éléments mobiles de la contreplaque Intel vers l'intérieur du support pour le socket 1200/115X ou vers l'extérieur pour le socket 1700.

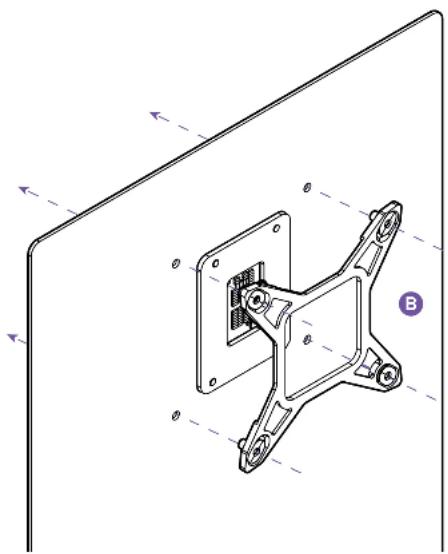

Installez la contreplaque Intel à l'arrière de la carte mère comme indiqué sur le schéma. Veuillez vous assurer que les éléments mobiles sont bien en place dans les trous de la carte mère et que le plaque du support CPU soit bien positionnée dans la découpe de la contreplaque Intel.

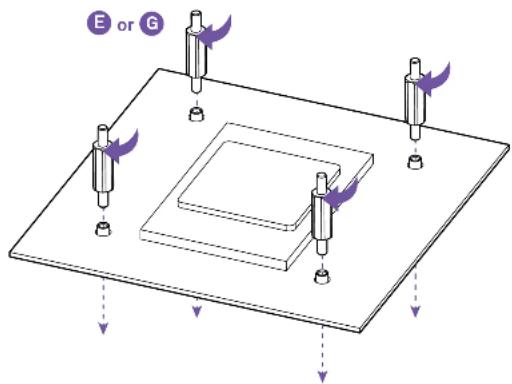

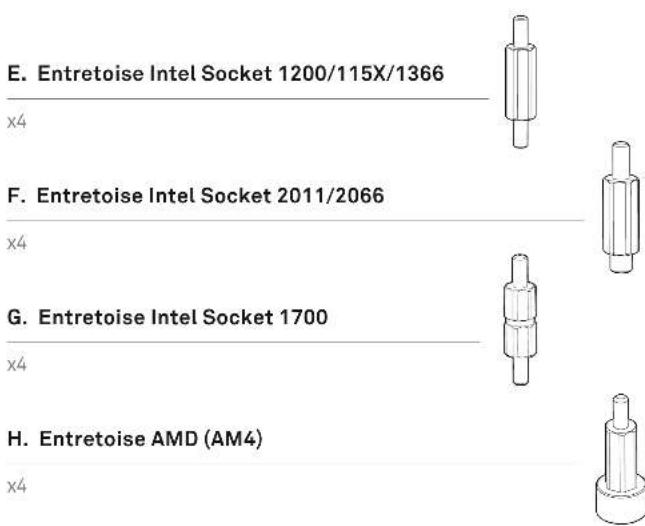

Installez ensuite les quatre supports pour socket 1700/1200/115X sur la face avant de la carte mère.

2.2 PRÉPARATION - INTEL LGA 2011/2066

KRAKEN Z SERIES

STEP 1 - PRÉPARATION DE LA CONTREPLAQUE

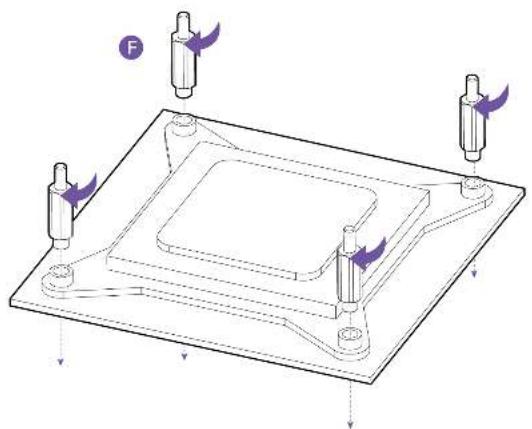

Installez les quatre supports pour socket 2011/2066 sur la face avant de la carte mère.

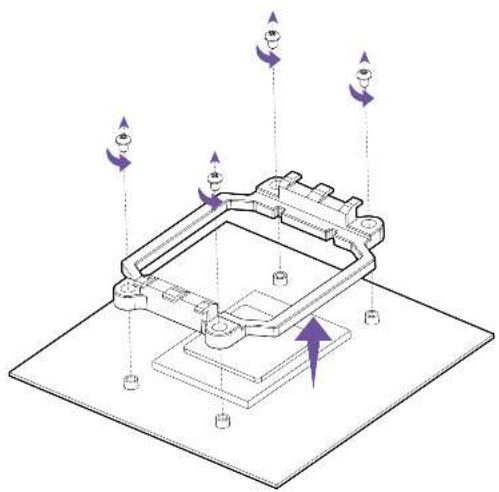

Retirez le support de montage AMD standard et maintenez la plaque arrière d'origine à l'arrière de la carte mère.

POUR LE CONNECTEUR TR4, PASSER À AMD - ÉTAPE 3

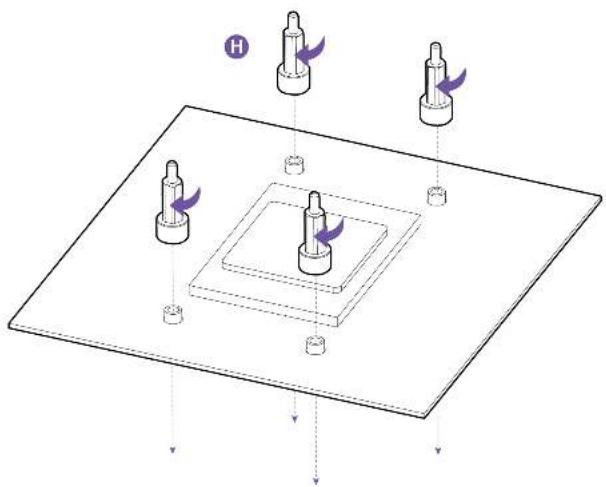

Depuis l'avant de la carte mère, installez les quatre entretoises AMD (AM4).

1. Appuyez sur le support de rétention Intel et poussez le vers la pompe.
2. Tournez le support dans le sens inverse des aiguilles d'une montre pour le libérer.
3. Retirez le support de rétention Intel
4. Renouvez la manipulation dans l'ordre inverse des étapes ci-dessus pour installer le support de rétention AMD sur la pompe. Pour le socket TR4, installez le support de rétention AMD TR4 fourni dans la boite du processeur Threadripper.

3. INSTALLATION

KRAKEN Z SERIES

3.1 Installation de la pompe - Orientation de la pompe 14

......15

3.3 Installation de la pompe - AMD TR4....16

3.4 Installation du radiateur et des ventilateurs .....17

3.5 Mise en route des ventilateurs....20

3.6 Branchement du tachymètre de la pompe....21

3.7 Branchement du câble d'alimentation SATA.....223.2 Instal

3.8 Branchement du câble USB....23

3.9 Branchement de périphériques LED RGB pour contrôle de l'éclairage 24

3.1 INSTALLATION DE LA POMPE - ORIENTATION DE LA POMPE

KRAKEN Z SERIES

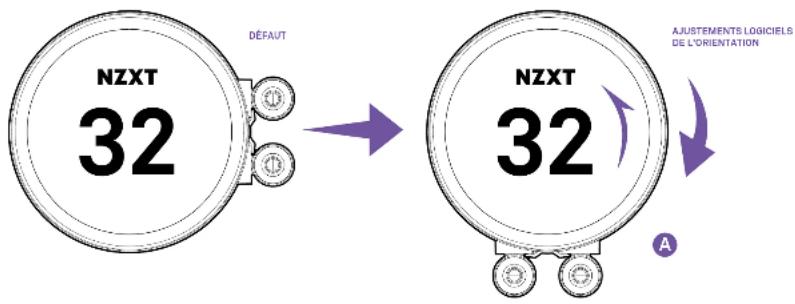

L'orientation de l'afficheur peut être ajustée par incréments de 90° via le logiciel CAM. Vous pouvez orienter les tubes de la pompe en fonction de la disposition des composants votre carte mère.

3.2 INSTALLATION DE LA POMPE - INTEL/AMD AM4

KRAKEN Z SERIES

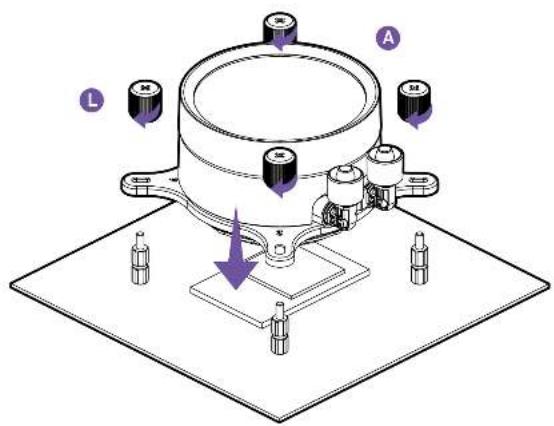

Placez la pompe avec le support de rétention sur le processeur. Assurez-vous que les quatre séparateurs passent dans les trous du support et sécurisez l'installation avec les vis à molette.

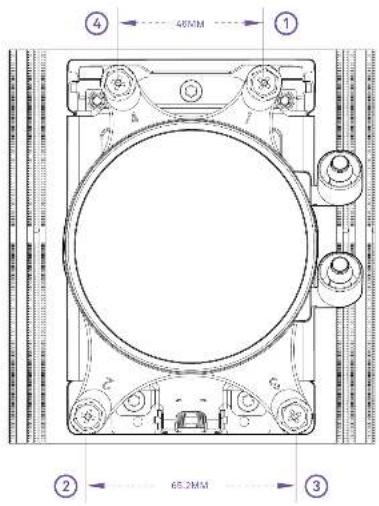

Placez la pompe avec le support de rétention sur le processeur. Les différents trous pour les vis du socket TR4 sont de longueur différente. Assurez-vous que les quatre vis sont alignées et serrez les dans l'ordre indiqué (de 1 à 4).

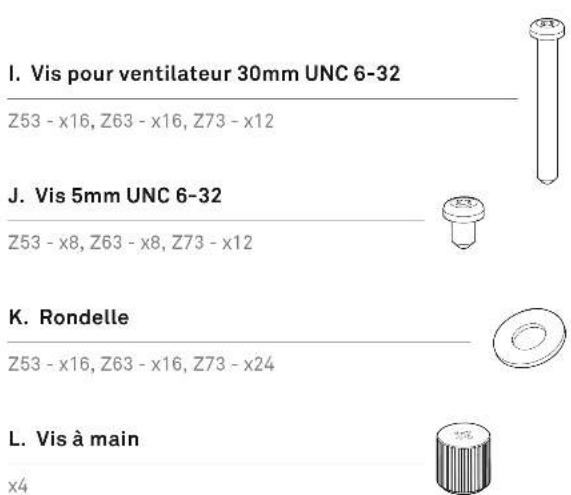

En fonction de votre type d'installation, veuillez utiliser la visserie appropriée :

• INSTALLATION DIRECTE
• INSTALLATION INDIRECTE

NOTE

- Utilisez toujours les rondelles pour éviter les dommages.

3.4 INSTALLATION DU RADIATEUR ET DES VENTILATEURS

KRAKEN Z SERIES

INSTALLATION DIRECTE

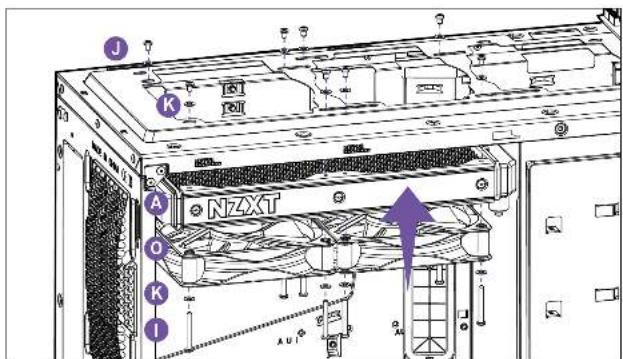

Dans le cas d'une installation où le radiateur est fixé directement sur le châssis, veuillez d'abord installer les ventilateurs en utilisant les vis de 30 mm et les rondelles. Utilisez ensuite les vis de châssis 5mm et les rondelles pour installer le radiateur.

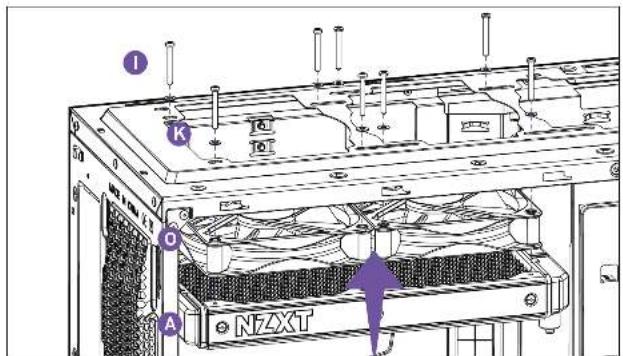

Dans le cas d'une installation où les ventilateurs sont placés entre le radiateur et le châssis, veuillez utiliser les vis pour ventilateurs de 30mm et les rondelles.

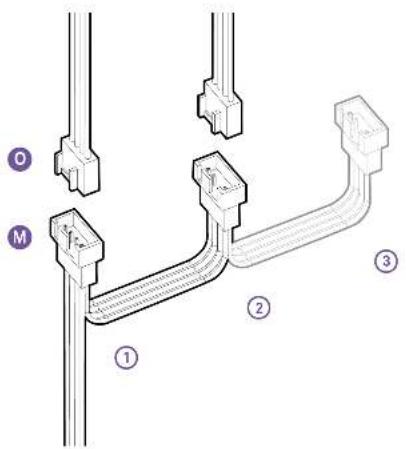

Branchez le câble du ventilateur sur le premier connecteur 4 broches du câble multi-broches. Utilisez ensuite les autres connecteurs disponibles en fonction de vos besoins.

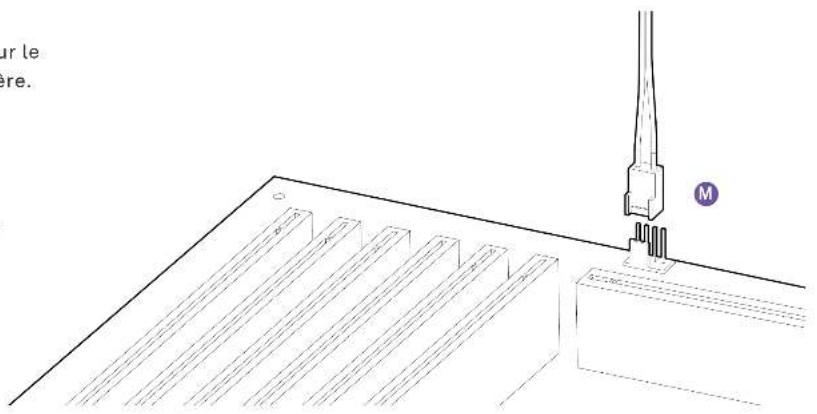

Branchez le connecteur 3 broches du câble multi-broches sur le connecteur 4 broches CPU_FAN ou AIO_PUMP de la carte mère.

NOTE

- Vous devrez peut-être désactiver l'alarme de défaillance des ventilateurs dans le BIOS de la carte mère si le connecteur CPU_FAN est inutilisé.

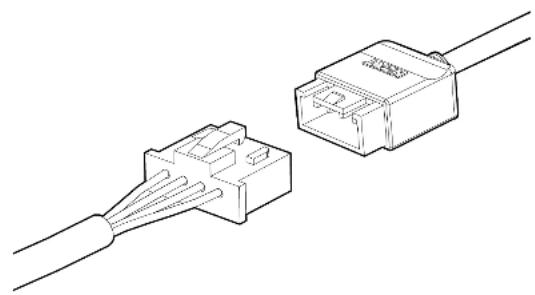

Branchez le câble d'alimentation SATA au câble d'alimentation correspondant du bloc d'alimentation.

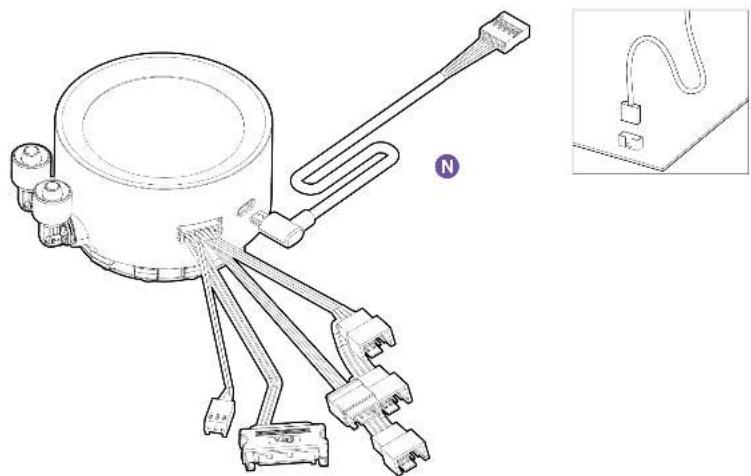

Branchez le câble micro-USB sur la pompe et sur un connecteur interne USB 2.0 disponible de la carte mère.

Vérifiez l'orientation et branchez vos périphériques compatibles NZXT RGB sur le connecteur RGB LED du câble multi-broches. (Périphériques vendus séparément)

Téléchargez et installez NZXT CAM depuis nzxt.com/camapp.

Si vous avez des questions ou des problèmes avec le produit NZXT que vous avez acheté, n'hésitez pas à contacter [e-mail] avec une description détaillée de votre problème et votre preuve d'achat. Vous pouvez aussi commander des pièces de remplacement auprès support.nzxt.com. Pour les commentaires et les suggestions, envoyez un email à notre équipe de design, [e-mail]. Merci d'avoir acheté ce produit de NZXT. Pour plus d'informations sur NZXT, visitez notre site Web. Site Web de NZXT : NZXT.com
