Kraken Elite 360 - Système de refroidissement de matériel informatique NZXT - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Système de refroidissement liquide tout-en-un (AIO)
Marque	NZXT
Modèle	Kraken Elite 360
Dimensions du radiateur	394 x 120 x 27 mm
Poids	Environ 2,0 kg
Matériau du radiateur	Aluminium
Longueur des tubes	400 mm
Alimentation de la pompe	Connecteur SATA
Connecteurs pompe	3 broches (tachymètre) + USB 2.0 interne
Connecteurs ventilateurs	4 broches PWM via séparateur
Écran LCD	Oui, personnalisable via NZXT CAM
Éclairage RGB	Oui, compatible NZXT RGB
Fonctions principales	Refroidissement CPU, monitoring et contrôle via NZXT CAM
Compatibilité socket Intel	LGA 1700, 1200, 115X
Compatibilité socket AMD	AM5, AM4, sTR4
Entretien et nettoyage	Nettoyer le radiateur avec un chiffon doux ou de l'air comprimé
Sécurité	Utiliser les rondelles fournies pour éviter d'endommager le radiateur
Pièces détachées et réparabilité	Supports, vis et rondelles disponibles via NZXT support
Logiciel de contrôle	NZXT CAM (gratuit)
Garantie	Consulter le site NZXT

FOIRE AUX QUESTIONS - Kraken Elite 360 NZXT

Comment installer le NZXT Kraken Elite 360 sur un socket Intel LGA 1700 ?

Placez les quatre curseurs de la platine arrière Intel vers les emplacements les plus à l'intérieur pour LGA 1700. Vissez les entretoises sur la carte mère, puis fixez la pompe avec les écrous moletés. Assurez-vous d'utiliser les rondelles fournies.

Quelle est la compatibilité du Kraken Elite 360 avec les sockets AMD ?

Il est compatible avec les sockets AM5, AM4 et sTR4. Pour AM5/AM4, utilisez les manchons AMD fournis en orientant le nom du socket vers le haut. Pour sTR4, utilisez le support de maintien inclus dans la boîte du processeur Threadripper.

Comment orienter l'écran LCD de la pompe ?

L'orientation de l'écran peut être modifiée par incréments de 90° via le logiciel NZXT CAM. Nous recommandons de placer les tubes à la position 6 heures pour un câblage optimal.

Comment brancher les câbles du Kraken Elite 360 ?

Connectez le câble à 3 broches de la pompe au connecteur CPU_FAN ou AIO_PUMP de la carte mère. Branchez le câble SATA pour l'alimentation de la pompe et le câble USB sur une embase USB 2.0 interne. Branchez les ventilateurs sur le séparateur fourni.

Que faire si la carte mère n'a qu'une seule embase USB 2.0 ?

Utilisez le câble USB en Y fourni pour connecter à la fois la pompe et le contrôleur d'éclairage à l'unique embase USB 2.0 de la carte mère.

Pourquoi le ventilateur CPU tourne-t-il mais la pompe ne fonctionne pas ?

Vérifiez que le connecteur SATA de la pompe est branché à l'alimentation. Assurez-vous également que le connecteur 3 broches de la pompe est bien enfoncé sur le header CPU_FAN. Dans le BIOS, désactivez l'avertissement de panne de ventilateur si nécessaire.

Comment configurer le NZXT Kraken Elite 360 avec le logiciel NZXT CAM ?

Après l'installation, téléchargez NZXT CAM depuis nzxt.com/camapp/. Le logiciel permet de surveiller les températures, contrôler la courbe des ventilateurs, personnaliser l'écran LCD et gérer l'éclairage RGB.

Le radiateur du Kraken Elite 360 peut-il être monté en haut du boîtier ?

Oui, le radiateur de 360 mm peut être monté en haut, à l'avant ou en bas selon les compatibilités du boîtier. Utilisez les vis et rondelles de 30 mm pour les ventilateurs entre radiateur et châssis.

Comment nettoyer le radiateur NZXT Kraken Elite 360 ?

Utilisez de l'air comprimé ou un chiffon doux pour dépoussiérer les ailettes du radiateur. Évitez l'eau et les produits chimiques agressifs. Un nettoyage régulier tous les 3 à 6 mois est recommandé.

Où trouver des pièces de rechange pour le Kraken Elite 360 ?

Vous pouvez commander des supports, vis et autres pièces auprès du site de support NZXT à support.nzxt.com. Pour tout problème, contactez le service client à [e-mail] avec une preuve d'achat.

MODE D'EMPLOI Kraken Elite 360 NZXT

M1. Connecteur de pompe 3 broches

M2. Connecteur d'alimentation SATA pour pompe

M3. Connecteur USB

M4. Séparateur pour ventilateur

Déplacez l'ensemble des quatre curseurs de la platine arrière Intel vers :

• les emplacements les plus à l'extérieur pour l'interface de connexion 1200 / 115X
• les emplacements les plus à l'intérieur pour l'interface de connexion 1700

À l'avant de la carte mère, installez les quatre vis d'espacement de l'interface de connexion.

Orientez le tube de la pompe de manière à l'adapter à votre configuration. L'orientation de l'écran peut être modifiée par incrément de 90° via NZXT CAM

Placez la pompe avec le support de maintien dans le processeur. Assurez-vous que les vis d'espacement passent à travers les orifices du support et disposez les écrous moletés dans l'ordre illustré.

À l'avant de la carte mère, installe les manchons AMD Vérifie que tu utilises le bon côté du manchon. En fonction de ton interface de connexion, place les manchons de sorte que le nom de l'interface de connexion soit orienté vers le haut.

À l'avant de la carte mère, installez les quatre vis d'espacement AMD.

1. Press and hold the Intel retention bracket firmly towards the pump.
2. Rotate the Intel retention bracket counterclockwise to release.
3. Pull out the Intel retention bracket.

4. Follow these steps in reverse order to install the AMD retention bracket onto the pump.
   For SocketTR4, Install the AMD SocketTR4 retention bracket included inside the Threadripper CPU retail box.

5. Mantén presionado el soporte de retención Intel firmemente hacia la bomba.

6. Gira el soporte de retención Intel en sentido antihorario para soltarlo.
7. Extrae el soporte de retención Intel.

8. Sigue estos pasos en orden inverso para instalar el soporte de retención AMD en la bomba.
   Para montar el zócalo TR4, instala el soporte de retención del zócalo TR4 de AMD que viene en la caja de la CPU Threadripper.

9. Appuyez fermement sur le support de maintien Intel en direction de la pompe et maintenez-le enfoncé.

10. Tournez le support de maintien Intel dans le sens des aiguilles d'une montre pour le détacher.
11. Tirez sur le support de maintien Intel.

12. Suivez ces étapes dans le sens inverse pour installer le support de maintien AMD sur la pompe.
    Pour l'interface de connexion TR4, installez le support de maintien TR4 AMD inclus à l'intérieur de la boîte du processeur Threadripper.

13. Die Intel-Halterung kräftig in Richtung Pumpe schieben und dabei gedrückt halten.

14. Zum Lösen Intel-Halterung gegen den Uhrzeigersinn drehen.

15. Intel-Halterung herausziehen.

16. Zur Befestigung der AMD-Halterung an der Pumpe diese Schritte in umgekehrter Reihenfolge ausführen.

Orientez le tube de la pompe de manière à l'adapter à votre configuration. Nous recommandons une installation avec les tubes à la position 6 heures. L'orientation de l'écran peut être modifiée par incrément de 90° via NZXT CAM.

Placez la pompe avec le support de maintien dans le processeur. Assurez-vous que les vis d'espacement passent à travers les orifices du support et disposez les écrous moletés dans l'ordre illustré.

Remarque : Utilise toujours des rondelles pour éviter tout dommage.

Pour un montage dans lequel le ou les ventilateurs sont installés entre le radiateur et le châssis, veuillez utiliser les vis et les rondelles pour ventilateur de 30 mm. Utilisez les vis et les rondelles pour boîtier de 5 mm pour monter le radiateur.

Pour un montage dans lequel le ou les ventilateurs sont installés entre le radiateur et le châssis, veuillez utiliser les vis et les rondelles pour ventilateur de 30 mm.

Consultez gratuitement le manuel de la marque NZXT Kraken Elite 360 ici. Ce manuel appartient à la catégorie systèmes de refroidissement de matériel informatique et a été évalué par 2 personnes avec une moyenne de 7.4. Ce manuel est disponible dans les langues suivantes: Français, Anglais. Vous avez une question sur le Kraken Elite 360 de la marque NZXT ou avez-vous besoin d'aide?

Posez votre question ici

Vous avez une question sur le NZXT Kraken Elite 360 et la réponse ne figure pas dans le manuel?

Saisissez votre question ici ...

Poser une question

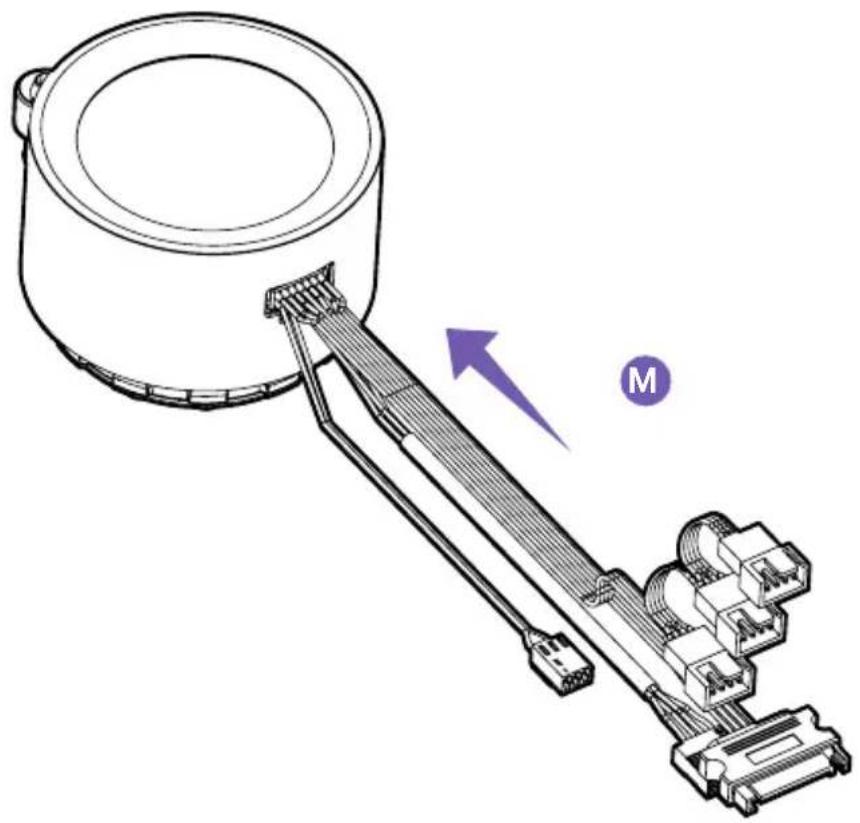

Branchez le câble de raccordement à la pompe

Branchez le câble du ventilateur MLI à 4 broches à une embase ouverte sur le séparateur pour ventilateur.

Branchez le connecteur à 3 broches de la pompe à 3 broches au connecteur CPU_FAN AIO_PUMP à 4 broches de la carte mère.

Remarque : Il vous faudra peut-être désactiver l'avertissement de panne des ventilateurs dans le BIOS de la carte mère si le connecteur CPU_FAN n'est pas utilisé.

Branchez le connecteur USB sur une embase USB 2.0 interne disponible sur la carte mère.

Branchez le câble d'alimentation SATA de la pompe sur un connecteur d'alimentation SATA disponible.

Branchez le connecteur RGB NZXT à 4 broches du ventilateur sur un canal d'éclairageRGB NZXT de votre commande d'éclairage.

Branchez le connecteur USB sur une embase USB 2.0 interne sur la carte mère.

REMARQUE : Si votre carte mère ne prend en charge qu'une seule embase USB, utilisez le câble USB en Y pour raccorder les connecteurs USB de la pompe et du contrôleur à l'embase USB 2.0 de la carte mère.

Branchez le câble d'alimentation SATA de la commande au connecteur d'alimentation.

Après l'installation du Kraken, allumez votre PC et téléchargez puis installez le logiciel NZXT CAM pour activer le monitoring et le contrôle du kit de refroidissement : nzxt.com/camapp/

L'appareil est conforme aux exigences définies dans les directives du Conseil relatives à la législation d'harmonisation de l'Union:

• Directive EMC 2014/30/UE

• Directive RoHS 2011/65/UE et (UE) 2015/863

• Directive LVD 2014/35/UE

En tant qu'écologiste et afin de protéger l'environnement, NZXT tient à rappeler ceci: Au sujet de la directive européenne (EU) relative aux déchets des équipement électriques et électroniques, directive 2002/96/EC, prenant effet le 13 août 2005, que les produits électriques et électroniques ne peuvent être déposés dans les décharges ou tout simple-ment mis à la poubelle. Les fabricants de ces équipements seront obligés de récupérer certains produits en fin de vie. NZXT prendra en compte cette exigence relative au retour des produits en fin de vie au sein de la communauté européenne. Par conséquent vous pouvez retourner localement ces matériels dans les points de collecte.

FCC

Si vous avez des questions ou des problèmes avec le produit NZXT que vous avez acheté, n'hésitez pas à contacter [e-mail] avec une description détaillée de votre problème et votre preuve d'achat.

Vous pouvez aussi commander des pièces de remplacement auprès support.nzxt.com.

Pour les commentaires et les suggestions, envoyez un email à notre équipe de design, [e-mail].

Merci d'avoir acheté ce produit de NZXT. Pour plus d'informations sur NZXT, visitez notre site Web. Site Web de NZXT : NZXT.com
