Type de produit	Système de refroidissement liquide pour processeur
Marque	NZXT
Modèle	Kraken Elite 360 RGB
Dimensions du radiateur	394 x 120 x 27 mm
Poids total	Environ 2,2 kg
Matériau du radiateur	Aluminium
Ventilateurs inclus	3 ventilateurs RGB (120 mm)
Type de pompe	Pompe avec écran LCD personnalisable
Alimentation électrique	Pompe : SATA ; Ventilateurs : 4 broches PWM
Connectivité	USB 2.0 interne, connecteur RGB NZXT
Logiciel de contrôle	NZXT CAM
Compatibilité socket Intel	LGA 1700, 1200, 115X
Compatibilité socket AMD	AM5, AM4, sTR4 (avec support inclus)
Fonctions principales	Refroidissement CPU, éclairage RGB adressable, affichage LCD, contrôle via logiciel
Nettoyage et entretien	Dépoussiérer régulièrement le radiateur et les ventilateurs avec un chiffon non pelucheux
Sécurité	Conforme aux directives UE (EMC, RoHS, LVD) et FCC
Pièces détachées et réparabilité	Contacter le support NZXT ou commander sur support.nzxt.com
Informations générales	Garantie constructeur, recyclage selon directive DEEE

FOIRE AUX QUESTIONS - Kraken Elite 360 RGB NZXT

Comment installer le NZXT Kraken Elite 360 RGB sur un socket Intel LGA 1700 ?

Déplacez les curseurs de la platine arrière Intel vers les emplacements intérieurs pour LGA 1700. Installez les quatre vis d'espacement à l'avant de la carte mère. Orientez la pompe, placez-la avec le support de maintien sur le processeur, puis serrez les écrous moletés dans l'ordre indiqué.

Comment installer le support AMD sur la pompe ?

Appuyez fermement sur le support Intel en direction de la pompe, tournez-le dans le sens inverse des aiguilles d'une montre pour le détacher, puis tirez pour le retirer. Suivez les étapes inverses pour installer le support AMD. Pour le socket TR4, utilisez le support inclus dans la boîte du processeur Threadripper.

Comment brancher les câbles du Kraken Elite 360 RGB ?

Branchez le câble de raccordement à la pompe. Connectez les ventilateurs au séparateur fourni. Branchez le connecteur 3 broches de la pompe sur le connecteur CPU_FAN ou AIO_PUMP de la carte mère. Connectez le câble USB sur une embase USB 2.0 interne et le câble SATA sur une alimentation disponible.

Comment régler l'orientation de l'écran LCD de la pompe ?

L'orientation de l'écran peut être modifiée par incréments de 90° via le logiciel NZXT CAM après l'installation.

Que faire si ma carte mère n'a qu'un seul connecteur USB 2.0 interne ?

Utilisez le câble USB en Y fourni pour raccorder à la fois la pompe et le contrôleur d'éclairage à l'unique embase USB 2.0 de la carte mère.

Comment activer le contrôle et le monitoring du refroidissement ?

Après l'installation, allumez votre PC, téléchargez et installez le logiciel NZXT CAM depuis nzxt.com/camapp/. Il permet de surveiller les températures, contrôler les ventilateurs et personnaliser l'écran LCD.

Le radiateur peut-il être monté avec les ventilateurs entre le radiateur et le châssis ?

Oui, pour ce type de montage, utilisez les vis et rondelles pour ventilateur de 30 mm. Utilisez les vis et rondelles pour boîtier de 5 mm pour fixer le radiateur.

Comment nettoyer le NZXT Kraken Elite 360 RGB ?

Dépoussiérez régulièrement le radiateur et les ventilateurs avec un chiffon doux non pelucheux. Évitez les liquides. Assurez-vous que l'ordinateur est éteint et débranché avant le nettoyage.

Que faire en cas de problème avec le produit ?

Contactez le service client NZXT à [e-mail] avec une description détaillée du problème et votre preuve d'achat. Vous pouvez également commander des pièces de rechange sur support.nzxt.com.

Comment éliminer le produit en fin de vie ?

Ne jetez pas le produit avec les déchets ménagers. Conformément à la directive DEEE, rapportez-le à un point de collecte local pour le recyclage des équipements électriques et électroniques.

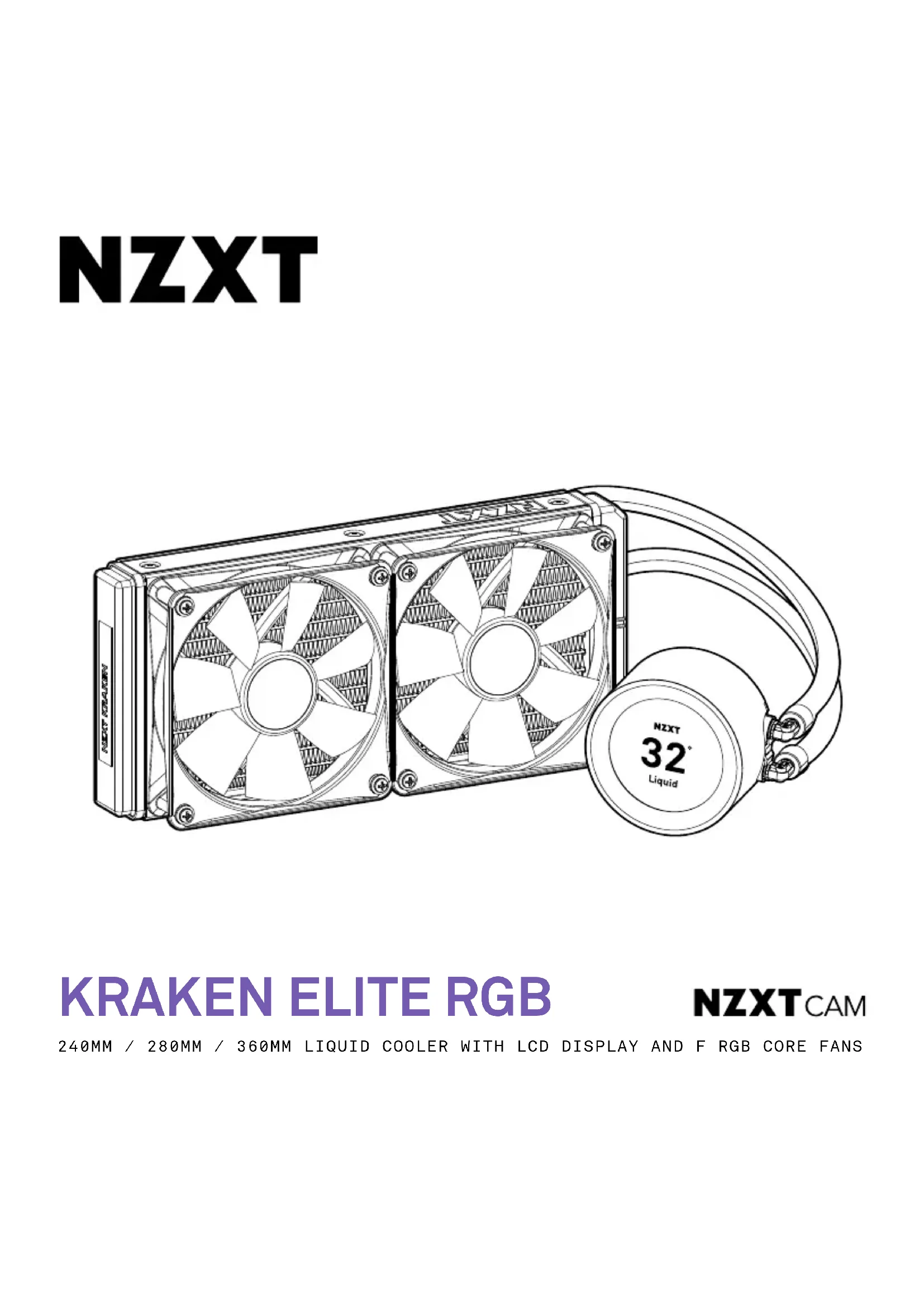

MODE D'EMPLOI Kraken Elite 360 RGB NZXT

M1. Connecteur de pompe 3 broches

M2. Connecteur d'alimentation SATA pour pompe

M3. Connecteur USB

M4. Séparateur pour ventilateur

Déplacez l'ensemble des quatre curseurs de la platine arrière Intel vers :

• les emplacements les plus à l'extérieur pour l'interface de connexion 1200 / 115X
• les emplacements les plus à l'intérieur pour l'interface de connexion 1700

À l'avant de la carte mère, installez les quatre vis d'espacement de l'interface de connexion.

Orientez le tube de la pompe de manière à l'adapter à votre configuration. L'orientation de l'écran peut être modifiée par incrément de 90° via NZXT CAM

Placez la pompe avec le support de maintien dans le processeur. Assurez-vous que les vis d'espacement passent à travers les orifices du support et disposez les écrous moletés dans l'ordre illustré.

À l'avant de la carte mère, installe les manchons AMD Vérifie que tu utilises le bon côté du manchon. En fonction de ton interface de connexion, place les manchons de sorte que le nom de l'interface de connexion soit orienté vers le haut.

À l'avant de la carte mère, installez les quatre vis d'espacement AMD.

1. Press and hold the Intel retention bracket firmly towards the pump.
2. Rotate the Intel retention bracket counterclockwise to release.
3. Pull out the Intel retention bracket.

4. Follow these steps in reverse order to install the AMD retention bracket onto the pump.
   For SocketTR4, Install the AMD SocketTR4 retention bracket included inside the Threadripper CPU retail box.

5. Mantén presionado el soporte de retención Intel firmemente hacia la bomba.

6. Gira el soporte de retención Intel en sentido antihorario para soltarlo.
7. Extrae el soporte de retención Intel.

8. Sigue estos pasos en orden inverso para instalar el soporte de retención AMD en la bomba.
   Para montar el zócalo TR4, instala el soporte de retención del zócalo TR4 de AMD que viene en la caja de la CPU Threadripper.

9. Appuyez fermement sur le support de maintien Intel en direction de la pompe et maintenez-le enfoncé.

10. Tournez le support de maintien Intel dans le sens des aiguilles d'une montre pour le détacher.
11. Tirez sur le support de maintien Intel.

12. Suivez ces étapes dans le sens inverse pour installer le support de maintien AMD sur la pompe.
    Pour l'interface de connexion TR4, installez le support de maintien TR4 AMD inclus à l'intérieur de la boîte du processeur Threadripper.

13. Die Intel-Halterung kräftig in Richtung Pumpe schieben und dabei gedrückt halten.

14. Zum Lösen Intel-Halterung gegen den Uhrzeigersinn drehen.

15. Intel-Halterung herausziehen.

16. Zur Befestigung der AMD-Halterung an der Pumpe diese Schritte in umgekehrter Reihenfolge ausführen.

Orientez le tube de la pompe de manière à l'adapter à votre configuration. Nous recommandons une installation avec les tubes à la position 6 heures. L'orientation de l'écran peut être modifiée par incrément de 90° via NZXT CAM.

Placez la pompe avec le support de maintien dans le processeur. Assurez-vous que les vis d'espacement passent à travers les orifices du support et disposez les écrous moletés dans l'ordre illustré.

Remarque : Utilise toujours des rondelles pour éviter tout dommage.

Pour un montage dans lequel le ou les ventilateurs sont installés entre le radiateur et le châssis, veuillez utiliser les vis et les rondelles pour ventilateur de 30 mm. Utilisez les vis et les rondelles pour boîtier de 5 mm pour monter le radiateur.

Pour un montage dans lequel le ou les ventilateurs sont installés entre le radiateur et le châssis, veuillez utiliser les vis et les rondelles pour ventilateur de 30 mm.

Branchez le câble de raccordement à la pompe

Branchez le câble du ventilateur MLI à 4 broches à une embase ouverte sur le séparateur pour ventilateur.

Branchez le connecteur à 3 broches de la pompe à 3 broches au connecteur CPU_FAN AIO_PUMP à 4 broches de la carte mère.

Remarque : Il vous faudra peut-être désactiver l'avertissement de panne des ventilateurs dans le BIOS de la carte mère si le connecteur CPU_FAN n'est pas utilisé.

Branchez le connecteur USB sur une embase USB 2.0 interne disponible sur la carte mère.

Branchez le câble d'alimentation SATA de la pompe sur un connecteur d'alimentation SATA disponible.

Branchez le connecteur RGB NZXT à 4 broches du ventilateur sur un canal d'éclairageRGB NZXT de votre commande d'éclairage.

Branchez le connecteur USB sur une embase USB 2.0 interne sur la carte mère.

REMARQUE : Si votre carte mère ne prend en charge qu'une seule embase USB, utilisez le câble USB en Y pour raccorder les connecteurs USB de la pompe et du contrôleur à l'embase USB 2.0 de la carte mère.

Branchez le câble d'alimentation SATA de la commande au connecteur d'alimentation.

Après l'installation du Kraken, allumez votre PC et téléchargez puis installez le logiciel NZXT CAM pour activer le monitoring et le contrôle du kit de refroidissement : nzxt.com/camapp/

L'appareil est conforme aux exigences définies dans les directives du Conseil relatives à la législation d'harmonisation de l'Union:

• Directive EMC 2014/30/UE

• Directive RoHS 2011/65/UE et (UE) 2015/863

• Directive LVD 2014/35/UE

En tant qu'écologiste et afin de protéger l'environnement, NZXT tient à rappeler ceci: Au sujet de la directive européenne (EU) relative aux déchets des équipement électriques et électroniques, directive 2002/96/EC, prenant effet le 13 août 2005, que les produits électriques et électroniques ne peuvent être déposés dans les décharges ou tout simple-ment mis à la poubelle. Les fabricants de ces équipements seront obligés de récupérer certains produits en fin de vie. NZXT prendra en compte cette exigence relative au retour des produits en fin de vie au sein de la communauté européenne. Par conséquent vous pouvez retourner localement ces matériels dans les points de collecte.

FCC

Si vous avez des questions ou des problèmes avec le produit NZXT que vous avez acheté, n'hésitez pas à contacter [e-mail] avec une description détaillée de votre problème et votre preuve d'achat.

Vous pouvez aussi commander des pièces de remplacement auprès support.nzxt.com.

Pour les commentaires et les suggestions, envoyez un email à notre équipe de design, [e-mail].

Merci d'avoir acheté ce produit de NZXT. Pour plus d'informations sur NZXT, visitez notre site Web. Site Web de NZXT : NZXT.com
