Kraken 360 - Système de refroidissement de matériel informatique NZXT - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Systeme de refroidissement liquide tout-en-un (AIO)
Compatible sockets Intel	LGA 1200 / 115X / 1700
Compatible sockets AMD	AM4, AM5, TR4
Taille du radiateur	360 mm (3 x 120 mm)
Dimensions du radiateur (approx.)	394 x 120 x 27 mm
Materiau du radiateur	Aluminium
Materiau de la pompe / plaque froide	Cuivre
Ventilateurs inclus	3 x ventilateurs F serie 120 mm a pression statique
Connecteur pompe	3 broches (CPU_FAN / AIO_PUMP)
Alimentation pompe	SATA
Connecteur USB	USB 2.0 interne
Logiciel de controle	NZXT CAM (telechargement sur nzxt.com/camapp)
Affichage	Ecran LCD orientable (rotation par increments de 90°)
Fonctions principales	Refroidissement liquide performant, ecran LCD, controle via NZXT CAM, eclairage RGB
Entretien	Aucun entretien necessaire (systeme scelle)
Nettoyage	Nettoyer le radiateur et les ventilateurs avec un chiffon doux et sec
Securite	Ne pas ouvrir le circuit de refroidissement, eviter les fuites
Pieces detachees et reparabilite	Pieces detachees disponibles sur support.nzxt.com : vis, supports de maintien, ventilateurs
Informations generales	Marque : NZXT, Modele : Kraken 360, Certifications : FCC, ICES-003(B) Classe B

FOIRE AUX QUESTIONS - Kraken 360 NZXT

Quelle est la compatibilité du NZXT Kraken 360 avec les sockets Intel et AMD ?

Le Kraken 360 est compatible avec les sockets Intel LGA 1200, 115X et 1700, ainsi que les sockets AMD AM4, AM5 et TR4. Pour le socket TR4, utilisez le support de maintien inclus dans la boîte du processeur Threadripper.

Dois-je appliquer de la pâte thermique supplémentaire ?

La pâte thermique est pré-appliquée sur la plaque froide de la pompe. Il n'est pas nécessaire d'en ajouter une supplémentaire. Assurez-vous simplement de retirer le film protecteur avant l'installation.

Comment installer le support de maintien AMD ?

Pour installer le support AMD, commencez par retirer le support Intel préinstallé en le tournant dans le sens inverse des aiguilles d'une montre. Ensuite, placez le support AMD sur la pompe et tournez-le dans le sens des aiguilles d'une montre pour le fixer. Utilisez les manchons AMD avec le bon côté orienté vers le haut selon votre socket.

L'écran LCD peut-il être orienté différemment ?

Oui, l'orientation de l'écran peut être modifiée par incréments de 90° via le logiciel NZXT CAM. Cela permet d'adapter l'affichage à votre configuration de montage.

Quel logiciel utiliser pour contrôler le refroidisseur ?

Utilisez le logiciel NZXT CAM, téléchargeable sur le site nzxt.com/camapp. Il permet de surveiller les températures, de contrôler la vitesse des ventilateurs et de la pompe, ainsi que de personnaliser l'affichage de l'écran LCD.

Que faire si la pompe ne fonctionne pas ?

Vérifiez d'abord que le câble SATA d'alimentation de la pompe est bien branché, ainsi que le câble USB 2.0 interne et le connecteur 3 broches sur la carte mère. Assurez-vous que le BIOS ne désactive pas le ventilateur CPU. Si le problème persiste, contactez le support NZXT à [e-mail].

Puis-je installer le radiateur dans un boîtier plus petit ?

Le radiateur de 360 mm nécessite un boîtier compatible avec un emplacement pour radiateur de 360 mm (3 x 120 mm). Vérifiez les dimensions de votre boîtier et l'espace disponible avant l'achat.

Comment nettoyer le radiateur ?

Pour nettoyer le radiateur, utilisez un chiffon doux et sec pour enlever la poussière. Vous pouvez également utiliser un aspirateur à basse puissance ou de l'air comprimé. Évitez d'utiliser de l'eau ou des produits chimiques.

Où puis-je trouver des pièces de rechange ?

Les pièces de rechange telles que les vis, les supports de maintien et les ventilateurs sont disponibles sur le site de support NZXT : support.nzxt.com.

Quelle est la procédure pour retourner le produit en fin de vie ?

Conformément à la directive européenne DEEE, vous pouvez retourner le produit dans un point de collecte local. NZXT prend en charge le retour des produits en fin de vie dans la communauté européenne.

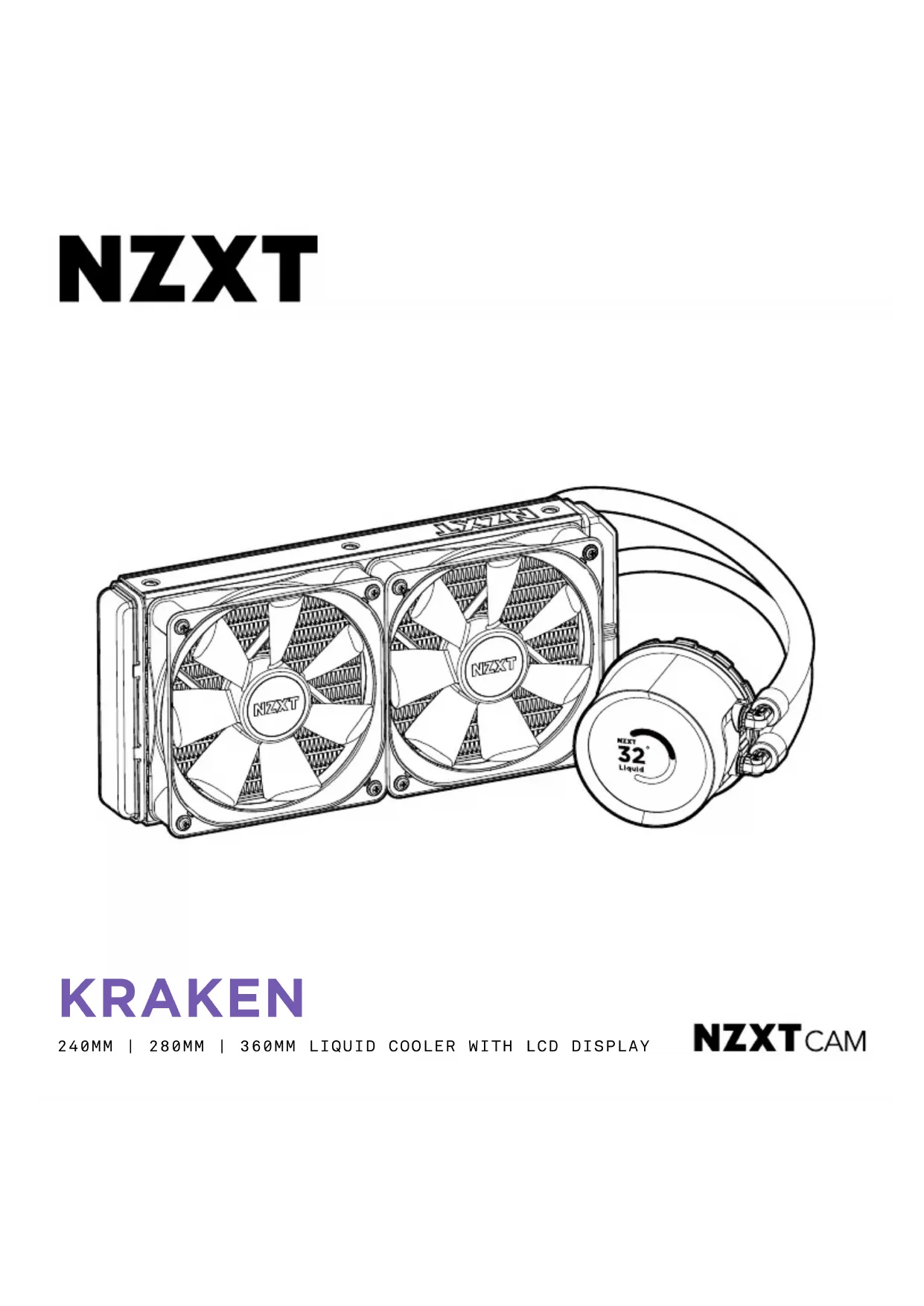

MODE D'EMPLOI Kraken 360 NZXT

B. Support de maintien Intel (préinstallé)

C. Support de maintien AMD

D. Platine arrière Intel

E. Vis d'espacement pour interface de connexion Intel 1200/115X

F. Vis d'espacement pour interface de connexion Intel 1700

G. Vis d'espacement AMD

H. Manchon AMD à double sens

I. Vis pour ventilateur 30 mm UNC 6-32

N. Série F - Ventilateur à pression statique

A. Kraken Elite 240 / 280 / 360

M1. Connecteur de pompe 3 broches

M2. Connecteur d'alimentation SATA pour pompe

M3. Connecteur USB

M4. Séparateur pour ventilateur

Déplacez l'ensemble des quatre curseurs de la platine arrière Intel vers :

• les emplacements les plus à l'extérieur pour l'interface de connexion 1200 / 115X
• les emplacements les plus à l'intérieur pour l'interface de connexion 1700

Instala la placa trasera Intel en la parte trasera de la placa base. Installez la platine arrière Intel à l'arrière de la carte mère.

À l'avant de la carte mère, installez les quatre vis d'espacement de l'interface de connexion.

Orientez le tube de la pompe de manière à l'adapter à votre configuration. Nous recommandons une installation avec les tubes à la position 6 heures. L'orientation de l'écran peut être modifiée par incrément de 90° via NZXT CAM.

Placez la pompe avec le support de maintien dans le processeur. Assurez-vous que les vis d'espacement passent à travers les orifices du support et disposez les écrous moletés dans l'ordre illustré.

À l'avant de la carte mère, installe les manchons AMD Vérifie que tu utilises le bon côté du manchon. En fonction de ton interface de connexion, place les manchons de sorte que le nom de l'interface de connexion soit orienté vers le haut.

À l'avant de la carte mère, installez les quatre vis d'espacement AMD.

1. Appuyez fermement sur le support de maintien Intel en direction de la pompe et maintenez-le enfoncé.

2. Tournez le support de maintien Intel dans le sens des aiguilles d'une montre pour le détacher.

3. Tirez sur le support de maintien Intel.

4. Suivez ces étapes dans le sens inverse pour installer le support de maintien AMD sur la pompe.

Pour l'interface de connexion TR4, installez le support de maintien TR4 AMD inclus à l'intérieur de la boîte du processeur Threadripper.

Orientez le tube de la pompe de manière à l'adapter à votre configuration. Nous recommandons une installation avec les tubes à la position 6 heures. L'orientation de l'écran peut être modifiée par incrément de 90° via NZXT CAM.

Placez la pompe avec le support de maintien dans le processeur. Assurez-vous que les vis d'espacement passent à travers les orifices du support et disposez les écrous moletés dans l'ordre illustré.

Note : Utilisez toujours les rondelles pour éviter les dommages.

Pour un montage dans lequel le ou les ventilateurs sont installés entre le radiateur et le châssis, veuillez utiliser les vis et les rondelles pour ventilateur de 30 mm. Utilisez les vis et les rondelles pour boîtier de 5 mm pour monter le radiateur.

Pour un montage dans lequel le ou les ventilateurs sont installés entre le radiateur et le châssis, veuillez utiliser les vis et les rondelles pour ventilateur de 30 mm.

Branchez le câble de raccordement à la pompe

Branchez le câble du ventilateur MLI à 4 broches à une embase ouverte sur le séparateur pour ventilateur.

Branchez le connecteur à 3 broches de la pompe à 3 broches au connecteur CPU_FAN AIO_PUMP à 4 broches de la carte mère.

Remarque : Il vous faudra peut-être désactiver l'avertissement de panne des ventilateurs dans le BIOS de la carte mère si le connecteur CPU_FAN n'est pas utilisé.

Branchez le connecteur USB sur une embase USB 2.0 interne disponible sur la carte mère.

Branchez le câble d'alimentation SATA de la pompe sur un connecteur d'alimentation SATA disponible.

Après l'installation du Kraken, allumez votre PC et téléchargez puis installez le logiciel NZXT CAM pour activer le monitoring et le contrôle du kit de refroidissement : nzxt.com/camapp/

En tant qu'écologiste et afin de protéger l'environnement, NZXT tient à rappeler ceci...

Au sujet de la directive européenne (EU) relative aux déchets des équipement électriques et électroniques, directive 2012/19/EU, prenant effet le 14 février 2014, que les produits électriques et électroniques ne peuvent être déposés dans les décharges ou tout simplement mis à la poubelle.

Les fabricants de ces équipements seront obligés de récupérer certains produits en fin de vie.

NZXT prendra en compte cette exigence relative au retour des produits en fin de vie au sein de la communauté européenne. Par conséquent vous pouvez retourner localement ces matériels dans lespoints de collecte.

Canada

Cet appareil numérique de la classe B respecte toutes les exigences du Réglement sur le matériel brouilieur du Canada.

CAN ICES-003(B) / NMB-003(B)

FCC

Si vous avez des questions ou des problèmes avec le produit NZXT que vous avez acheté, n'hésitez pas à contacter [e-mail] avec une description détaillée de votre problème et votre preuve d'achat.

Vous pouvez aussi commander des pièces de remplacement auprès support.nzxt.com.

Pour les commentaires et les suggestions, envoyez un email à notre équipe de design, [e-mail].

Merci d'avoir acheté ce produit de NZXT. Pour plus d'informations sur NZXT, visitez notre site Web. Site Web de NZXT : NZXT.com
