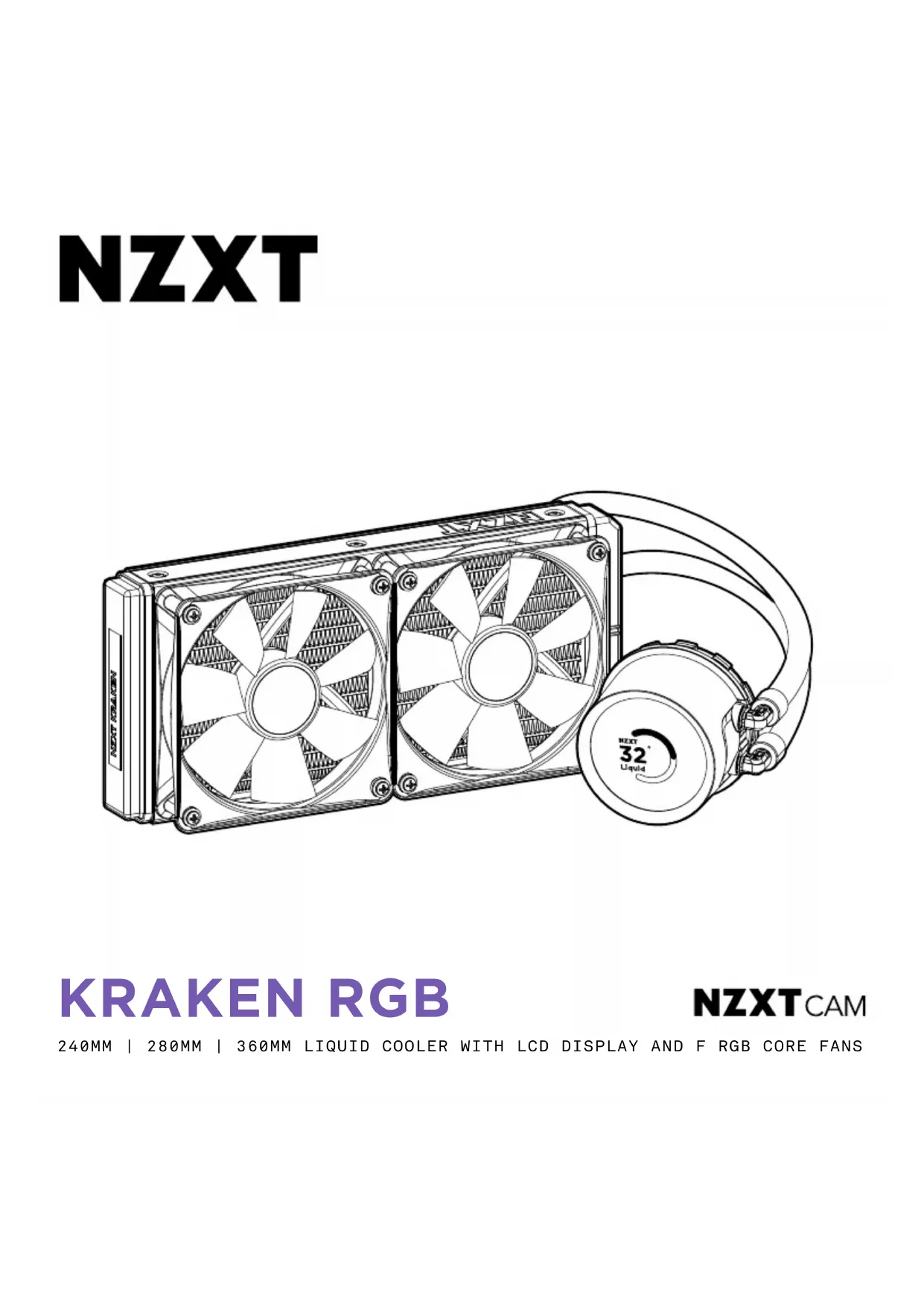

Kraken 240 RGB - Système de refroidissement de matériel informatique NZXT - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Système de refroidissement liquide tout-en-un (AIO) pour processeur
Marque	NZXT
Modèle	Kraken 240 RGB
Compatibilité socket	Intel LGA 1200/115X/1700, AMD AM4/AM5/TR4 (support TR4 inclus dans la boîte CPU)
Dimensions du radiateur	275 x 123 x 30 mm (estimation standard 240 mm)
Dimensions de la pompe	Environ 80 x 80 x 60 mm (estimation)
Poids total	Environ 1,5 kg (estimation)
Alimentation de la pompe	Connecteur SATA pour l'alimentation, connecteur 3 broches pour la vitesse (CPU_FAN/AIO_PUMP)
Connecteurs	USB 2.0 interne, séparateur pour ventilateurs, RGB NZXT à 4 broches
Ventilateurs inclus	2 ventilateurs de 120 mm (non spécifiés dans le texte, supposés)
Éclairage RGB	RVB adressable sur la pompe et les ventilateurs, compatible avec NZXT CAM
Logiciel de contrôle	NZXT CAM (téléchargement sur nzxt.com/camapp/)
Fonctions principales	Refroidissement liquide performant, écran LCD orientable par pas de 90°, contrôle RGB et vitesse via logiciel
Entretien et nettoyage	Dépoussiérage régulier du radiateur et des ventilateurs à l'aide d'un chiffon doux ou d'air comprimé
Sécurité et normes	Conforme aux directives CE (EMC, RoHS, LVD) et FCC
Pièces détachées et réparabilité	Contacter le support NZXT (support.nzxt.com) pour commander des pièces de rechange
Service client	Email : [e-mail] (problèmes), [e-mail] (suggestions)

FOIRE AUX QUESTIONS - Kraken 240 RGB NZXT

Comment installer le support Intel pour le Kraken 240 RGB ?

Déplacez les curseurs de la platine arrière vers l'emplacement correspondant à votre socket (1200/115X extérieur, 1700 intérieur). Installez les vis d'espacement à l'avant de la carte mère. Orientez la pompe avec les tubes à la position 6 heures, puis placez la pompe sur le CPU et serrez les écrous moletés.

Quelle est la position recommandée des tubes de la pompe ?

NZXT recommande une installation avec les tubes à la position 6 heures (orientés vers le bas) pour éviter les poches d'air et optimiser le refroidissement.

Comment orienter l'écran de la pompe ?

L'écran peut être orienté par incréments de 90° via le logiciel NZXT CAM. Vous pouvez ainsi l'aligner avec le logo ou la position souhaitée.

Quel logiciel utiliser pour contrôler le Kraken 240 RGB ?

Le logiciel NZXT CAM permet de surveiller les températures, contrôler la vitesse des ventilateurs et de la pompe, et personnaliser l'éclairage RGB. Téléchargez-le depuis nzxt.com/camapp/.

Puis-je utiliser le Kraken 240 RGB avec un socket AMD Threadripper ?

Oui, mais vous devez utiliser le support de maintien SocketTR4 fourni dans la boîte du processeur Threadripper. Le support AMD standard ne convient pas.

Comment brancher l'éclairage RGB des ventilateurs ?

Branchez le connecteur RGB NZXT à 4 broches du ventilateur sur un canal d'éclairage RGB NZXT de votre commande d'éclairage (ou du contrôleur fourni).

Que faire si la pompe ne s'allume pas ou si l'écran reste noir ?

Vérifiez les connexions : alimentation SATA de la pompe, câble USB 2.0 sur la carte mère, et connecteur 3 broches sur CPU_FAN/AIO_PUMP. Assurez-vous que NZXT CAM est installé et que les pilotes sont à jour.

Comment nettoyer le radiateur du Kraken 240 RGB ?

Utilisez un chiffon doux non pelucheux ou de l'air comprimé pour enlever la poussière des ailettes du radiateur. Évitez les solvants agressifs. Nettoyez régulièrement pour maintenir les performances.

Le Kraken 240 RGB est-il compatible avec tous les boîtiers PC ?

Il nécessite un espace pour un radiateur 240 mm (2 x 120 mm). Vérifiez les dimensions du radiateur (275 x 123 x 30 mm) et la profondeur disponible dans votre boîtier.

Que faire en cas de bruit excessif de la pompe ?

Vérifiez l'orientation des tubes (préférez 6 heures) et purgez les bulles d'air en inclinant doucement le PC. Si le bruit persiste, contactez le support NZXT à [e-mail].

MODE D'EMPLOI Kraken 240 RGB NZXT

M1. Connecteur de pompe 3 broches

M2. Connecteur d'alimentation SATA pour pompe

M3. Connecteur USB

M4. Séparateur pour ventilateur

Déplacez l'ensemble des quatre curseurs de la platine arrière Intel vers :

• les emplacements les plus à l'extérieur pour l'interface de connexion 1200 / 115X
• les emplacements les plus à l'intérieur pour l'interface de connexion 1700

À l'avant de la carte mère, installez les quatre vis d'espacement de l'interface de connexion.

Orientez le tube de la pompe de manière à l'adapter à votre configuration. Nous recommandons une installation avec les tubes à la position 6 heures. L'orientation de l'écran peut être modifiée par incrément de 90° via NZXT CAM.

Placez la pompe avec le support de maintien dans le processeur. Assurez-vous que les vis d'espacement passent à travers les orifices du support et disposez les écrous moletés dans l'ordre illustré.

À l'avant de la carte mère, installe les manchons AMD Vérifie que tu utilises le bon côté du manchon. En fonction de ton interface de connexion, place les manchons de sorte que le nom de l'interface de connexion soit orienté vers le haut.

À l'avant de la carte mère, installez les quatre vis d'espacement AMD.

1. Press and hold the Intel retention bracket firmly towards the pump.
2. Rotate the Intel retention bracket counterclockwise to release.
3. Pull out the Intel retention bracket.

4. Follow these steps in reverse order to install the AMD retention bracket onto the pump.
   For SocketTR4, Install the AMD SocketTR4 retention bracket included inside the Threadripper CPU retail box.

5. Mantén presionado el soporte de retención Intel firmemente hacia la bomba.

6. Gira el soporte de retención Intel en sentido antihorario para soltarlo.
7. Extrae el soporte de retención Intel.

8. Sigue estos pasos en orden inverso para instalar el soporte de retención AMD en la bomba.
   Para montar el zócalo TR4, instala el soporte de retención del zócalo TR4 de AMD que viene en la caja de la CPU Threadripper.

9. Appuyez fermement sur le support de maintien Intel en direction de la pompe et maintenez-le enfoncé.

10. Tournez le support de maintien Intel dans le sens des aiguilles d'une montre pour le détacher.
11. Tirez sur le support de maintien Intel.

12. Suivez ces étapes dans le sens inverse pour installer le support de maintien AMD sur la pompe.
    Pour l'interface de connexion TR4, installez le support de maintien TR4 AMD inclus à l'intérieur de la boîte du processeur Threadripper.

13. Die Intel-Halterung kräftig in Richtung Pumpe schieben und dabei gedrückt halten.

14. Zum Lösen Intel-Halterung gegen den Uhrzeigersinn drehen.

15. Intel-Halterung herausziehen.

16. Zur Befestigung der AMD-Halterung an der Pumpe diese Schritte in umgekehrter Reihenfolge ausführen.

Orientez le tube de la pompe de manière à l'adapter à votre configuration. Nous recommandons une installation avec les tubes à la position 6 heures. L'orientation de l'écran peut être modifiée par incrément de 90° via NZXT CAM.

Placez la pompe avec le support de maintien dans le processeur. Assurez-vous que les vis d'espacement passent à travers les orifices du support et disposez les écrous moletés dans l'ordre illustré.

Remarque : Utilise toujours des rondelles pour éviter tout dommage.

Pour un montage dans lequel le ou les ventilateurs sont installés entre le radiateur et le châssis, veuillez utiliser les vis et les rondelles pour ventilateur de 30 mm. Utilisez les vis et les rondelles pour boîtier de 5 mm pour monter le radiateur.

Pour un montage dans lequel le ou les ventilateurs sont installés entre le radiateur et le châssis, veuillez utiliser les vis et les rondelles pour ventilateur de 30 mm.

Branchez le câble de raccordement à la pompe

Branchez le câble du ventilateur MLI à 4 broches à une embase ouverte sur le séparateur pour ventilateur.

Branchez le connecteur à 3 broches de la pompe à 3 broches au connecteur CPU_FAN AIO_PUMP à 4 broches de la carte mère.

Remarque : Il vous faudra peut-être désactiver l'avertissement de panne des ventilateurs dans le BIOS de la carte mère si le connecteur CPU_FAN n'est pas utilisé.

Branchez le connecteur USB sur une embase USB 2.0 interne disponible sur la carte mère.

Branchez le câble d'alimentation SATA de la pompe sur un connecteur d'alimentation SATA disponible.

Branchez le connecteur RGB NZXT à 4 broches du ventilateur sur un canal d'éclairageRGB NZXT de votre commande d'éclairage.

Branchez le connecteur USB sur une embase USB 2.0 interne sur la carte mère.

REMARQUE : Si votre carte mère ne prend en charge qu'une seule embase USB, utilisez le câble USB en Y pour raccorder les connecteurs USB de la pompe et du contrôleur à l'embase USB 2.0 de la carte mère.

Branchez le câble d'alimentation SATA de la commande au connecteur d'alimentation.

Après l'installation du Kraken, allumez votre PC et téléchargez puis installez le logiciel NZXT CAM pour activer le monitoring et le contrôle du kit de refroidissement : nzxt.com/camapp/

L'appareil est conforme aux exigences définies dans les directives du Conseil relatives à la législation d'harmonisation de l'Union:

• Directive EMC 2014/30/UE

• Directive RoHS 2011/65/UE et (UE) 2015/863

• Directive LVD 2014/35/UE

En tant qu'écologiste et afin de protéger l'environnement, NZXT tient à rappeler ceci: Au sujet de la directive européenne (EU) relative aux déchets des équipement électriques et électroniques, directive 2002/96/EC, prenant effet le 13 août 2005, que les produits électriques et électroniques ne peuvent être déposés dans les décharges ou tout simple-ment mis à la poubelle. Les fabricants de ces équipements seront obligés de récupérer certains produits en fin de vie. NZXT prendra en compte cette exigence relative au retour des produits en fin de vie au sein de la communauté européenne. Par conséquent vous pouvez retourner localement ces matériels dans les points de collecte.

FCC

Si vous avez des questions ou des problèmes avec le produit NZXT que vous avez acheté, n'hésitez pas à contacter [e-mail] avec une description détaillée de votre problème et votre preuve d'achat.

Vous pouvez aussi commander des pièces de remplacement auprès support.nzxt.com.

Pour les commentaires et les suggestions, envoyez un email à notre équipe de design, [e-mail].

Merci d'avoir acheté ce produit de NZXT. Pour plus d'informations sur NZXT, visitez notre site Web. Site Web de NZXT : NZXT.com
