Caractéristiques techniques	Magnétocassette SONY TCTX5, compatible avec les cassettes audio standard.
Dimensions	Dimensions compactes pour un transport facile.
Poids	Poids léger pour une utilisation portable.
Utilisation	Idéal pour écouter de la musique sur cassette et pour l'enregistrement audio.
Maintenance	Nettoyage régulier des têtes de lecture et d'enregistrement recommandé.
Sécurité	Éviter l'exposition à l'humidité et à la chaleur excessive.
Informations générales	Vérifier la compatibilité des cassettes avant utilisation.

FOIRE AUX QUESTIONS - TCTX5 SONY

Comment puis-je réparer un son de mauvaise qualité sur mon SONY TCTX5 ?

Vérifiez d'abord les bandes magnétiques pour vous assurer qu'elles ne sont pas usées ou enroulées. Nettoyez les têtes de lecture avec un coton-tige imbibé d'alcool isopropylique. Si le problème persiste, envisagez de détartrer le mécanisme interne.

Pourquoi mon magnétocassette ne s'allume-t-il pas ?

Assurez-vous que l'appareil est correctement branché à une source d'alimentation. Vérifiez également le fusible si l'appareil est alimenté par secteur. Si vous utilisez des piles, remplacez-les par des piles neuves.

Comment puis-je éjecter une cassette coincée dans le SONY TCTX5 ?

Essayez d'appuyer sur le bouton d'éjection plusieurs fois. Si cela ne fonctionne pas, éteignez l'appareil et débranchez-le. Attendez quelques minutes, puis essayez à nouveau d'éjecter la cassette.

Le moteur de mon SONY TCTX5 fait un bruit étrange. Que faire ?

Cela peut indiquer un problème avec le moteur ou des pièces internes. Essayez de lubrifier le mécanisme avec une huile spéciale pour appareils audio. Si le bruit persiste, il est conseillé de faire appel à un professionnel.

Comment puis-je améliorer la durée de vie de la batterie de mon SONY TCTX5 ?

Pour prolonger la durée de vie de la batterie, évitez d'utiliser des piles alcalines de faible qualité. Utilisez des piles rechargeables et débranchez l'appareil lorsqu'il n'est pas utilisé.

Comment enregistrer sur une cassette avec le SONY TCTX5 ?

Insérez une cassette vierge, sélectionnez la source audio que vous souhaitez enregistrer, puis appuyez sur le bouton 'enregistrement' tout en appuyant sur 'lecture'.

Que faire si mon SONY TCTX5 ne lit pas les cassettes ?

Vérifiez si la cassette est insérée correctement et qu'elle n'est pas endommagée. Nettoyez les têtes de lecture et assurez-vous que le mécanisme de transport fonctionne correctement.

Comment nettoyer le SONY TCTX5 ?

Utilisez un chiffon doux et sec pour essuyer l'extérieur de l'appareil. Évitez les produits chimiques agressifs. Pour l'intérieur, nettoyez les têtes avec un coton-tige imbibé d'alcool isopropylique.

Mon SONY TCTX5 ne capte pas les stations radio. Que faire ?

Assurez-vous que l'antenne est complètement déployée et orientée correctement. Vérifiez également si la station est disponible et essayez de faire une recherche de station.

Où puis-je trouver des pièces de rechange pour mon SONY TCTX5 ?

Vous pouvez trouver des pièces de rechange sur des sites de vente en ligne spécialisés dans l'audio vintage ou contacter le service client de Sony pour des pièces authentiques.

MODE D'EMPLOI TCTX5 SONY

Minuterie Vous pouvez vous réveiller en musique ou enregistrer une émission de radio à un moment fixé à l’avance. Pour des détails, veuillez consulter les chapitres “Pour se réveiller en musique” et “Enregistrement programmé de la radio” du mode d’emploi de la minichaîne DHC-MD5. Effectuez néanmoins les réglages suivants sur la platine à cassette.

• Face de la cassette à enregistrer (DIRECTION) Télécommande La télécommande fournie avec la DHC-MD5 peut contrôler la platine à cassette. Cette platine est équipée du système Dolby NR.*

• Réduction de bruit Dolby fabriquée sous licence de Dolby Laboratories Licensing Corporation. DOLBY et le symbole double-D a sont des marques de Dolby Laboratories Licensing Corporation. Ne pas installer la platine dans un endroit fermé, tel qu’une bibliothèque ou un placard. La platine à cassette TC-TX5 est conçue uniquement pour être utilisée avec la minichaîne DHC-MD5 Vous trouverez ci-après quelques-unes des fonctions de cette platine à cassette opérantes quand elle est raccordée à la minichaîne HI-FI DHC-MD5. Mise sous/hors tension automatiques La mise sous/hors tension de la platine à cassette est synchronisée avec celle de la minichaîne DHC-MD5 (voir page 5). Appuyez sur les touches · ou ª de la platine à cassette pour la mise sous tension. Enregistrement synchronisé de CD Vous pouvez facilement enregistrer un CD sur une cassette (voir page 7). Fonction monotouche Si vous appuyez sur les touches · ou ª de la platine à cassette quand elle est hors tension, la platine est mise sous tension et la lecture commence automatiquement s’il y a une cassette dans la platine (voir page 6). Sélection automatique de la source Vous pouvez passer d’une autre source à la platine à cassette et commencer la lecture d’une cassette en appuyant simplement sur les touches · ou ª (voir page 6). AVERTISSEMENT Afin d’éviter tout risque d’incendie ou d’électrocution, ne pas exposer cet appareil à la pluie ou à l’humidité. Afin d’écarter tout risque d’électrocution, garder le coffret fermé. Ne confier l’entretien de l’appareil qu’à un personnel qualifié.3 TC-TX5 3-858-049-21 (1).F

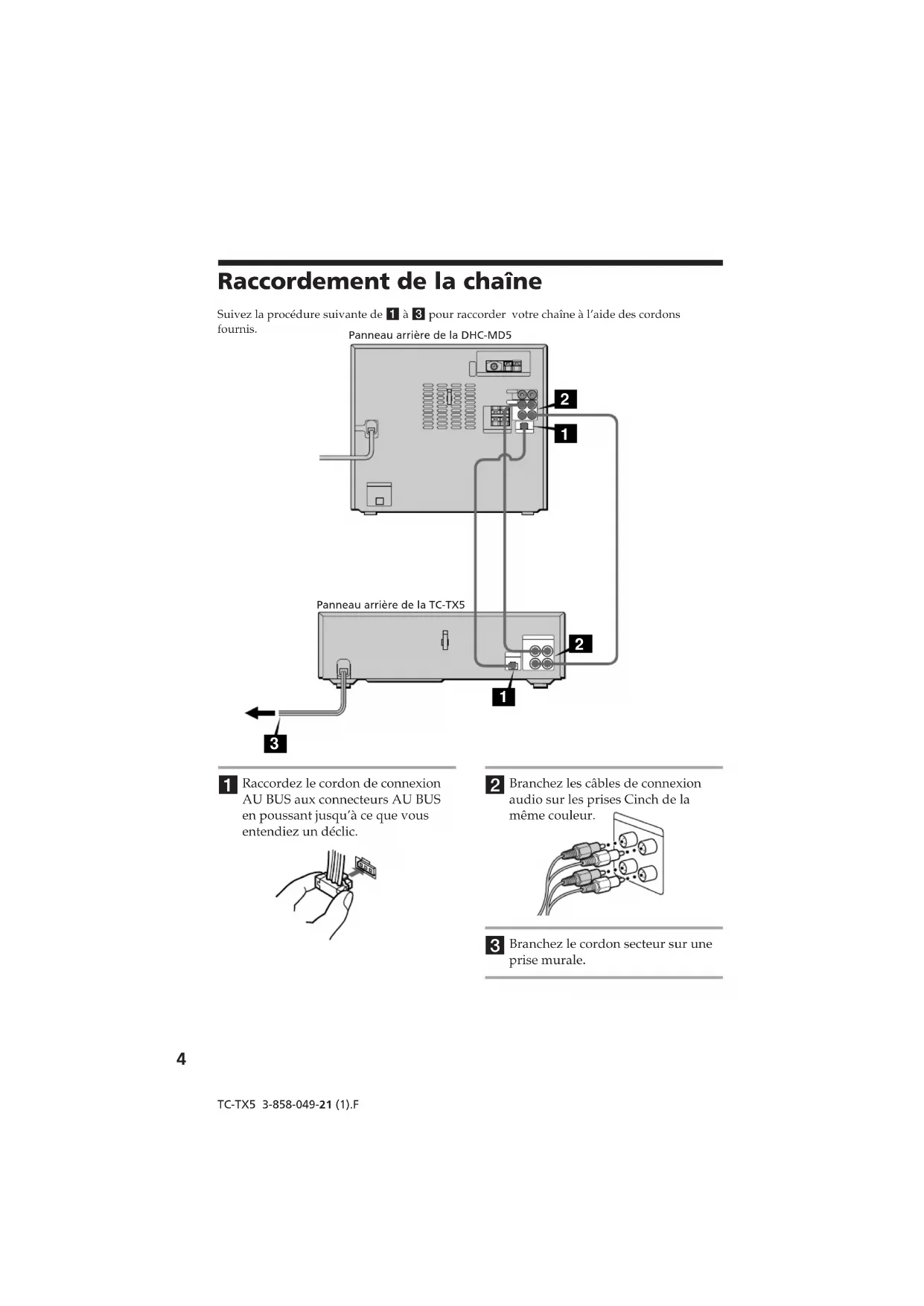

Raccordement de la chaîne Suivez la procédure suivante de 1 à 3 pour raccorder votre chaîne à l’aide des cordons fournis. Raccordez le cordon de connexion AU BUS aux connecteurs AU BUS en poussant jusqu’à ce que vous entendiez un déclic.

Branchez les câbles de connexion audio sur les prises Cinch de la même couleur. Branchez le cordon secteur sur une prise murale.

Panneau arrière de la TC-TX5Panneau arrière de la DHC-MD5TC-TX5 3-858-049-21 (1).F

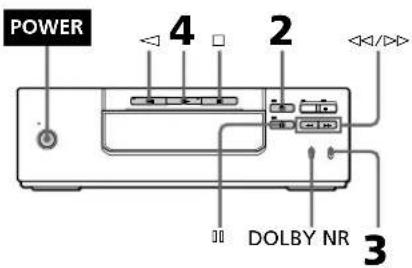

3 Réglez le commutateur DIRECTION sur A pour lire une face. Réglez-le sur a* pour lire les deux faces. 4 Appuyez sur ·. Appuyez sur ª pour écouter la face opposée. La lecture de la cassette commence.

• La platine à cassette s’arrête automatiquementaprès cinq répétitions de la séquence. Lecture d’une cassette Vous pouvez utiliser n’importe quel type de cassette, type I (normal), type II (CrO2) ou type IV (métal), la platine à cassette détectant automatiquement le type de cassette (ATS*).

• ATS : Sélection automatique du type de cassette. 1 Mettez la minichaîne DHC-MD5 sous tension. La platine à cassette se met sous tension automatiquement. 2 Appuyez sur § de la platine à cassette et introduisez une cassette enregistrée. Appuyez de nouveau sur § pour refermer le plateau de cassette.

La face que vous voulez écouter est tournée vers le haut **La fonction de recherche automatique du débutd’une plage (AMS) permet de localiser rapidementune plage en détectant un espace blanc de plus dequatre secondes entre les plages. Pour Arrêter la lecture Interrompre la lecture Avancer rapidement Rembobiner la bande Localiser le début d’une plage (AMS)** Sortir la cassette Appuyez sur

∏. Appuyez une nouvelle fois sur cette touche pour poursuivre la lecture. π, puis ‚ (pour la face tournée vers le haut) ou º (pour la face opposée). π, puisº (pour la face tournée vers le haut) ou ‚ (pour la face opposée). ‚ (pour avancer) ou º (pour revenir en arrière) durant la lecture. §.TC-TX5 3-858-049-21 (1).F

• Le voyant lumineux situé au-dessus de § s’allume en rouge quand une cassette est introduite dans la platine à cassette et s’éteint quand il n’y a pas de cassette dans la platine.

• Si vous appuyez sur · ou ª quand la platine est hors tension, la platine se met sous tension et la lecture de la cassette commence automatiquement (Fonction monotouche).

• Vous pouvez passer d’une autre source à la platine à cassette en appuyant sur les touches · ou ª (Sélection automatique de la source).

• Pour lire automatiquement la cassette à partir du début après rembobinage rapide de la bande (Lecture automatique), appuyez sur · tout en tenant º enfoncée (pour la face tournée vers le haut) ou appuyez sur ª tout en tenant ‚ enfoncée (pour la face opposée).

• Quand vous voulez atténuer le souffle sur les signaux de bas niveau dans la plage des hautes fréquences, réglez DOLBY NR sur ON. Remarque La fonction AMS peut ne pas marcher dans les cas suivants: — l’espace blanc entre les plages est de 4 secondes ou moins. — les sources sonores enregistrées sur le canal droit sont différentes de celles du canal gauche comme dans le cas d’une cassette karaoké. — le niveau ou l’intensité sonores restent faibles pendant une période de temps continue. — le téléviseur est trop près de la platine à cassette.TC-TX5 3-858-049-21 (1).F

Enregistrement d’un CD — Enregistrement synchronisé de

La touche CD SYNC vous permet d’enregistrer facilement un CD sur cassette. Vous pouvez utiliser une cassette de type I (normal) ou II (CrO2), car la platine à cassette détecte automatiquement le type de cassette. 1 Mettez la minichaîne DHC-MD5 sous tension. La platine à cassette se met sous tension automatiquement. 2 Appuyez sur § de la platine à cassette et introduisez une cassette vierge. Appuyez de nouveau sur § pour refermer le plateau de cassette. 3 Introduisez un CD dans le lecteur CD. 4 Réglez le commutateur DIRECTION sur A pour enregistrer sur une face. Réglez-le sur a pour enregistrer sur les deux faces. 5 Appuyez sur CD SYNC de la platine à cassette. La platine se met en pause d’enregistrement et le lecteur CD en pause de lecture. Les voyants lumineux sur ® REC, CD SYNC, · (pour la face tournée vers le haut) et ∏ s’allument. 6 Appuyez sur ∏ de la platine à cassette. L’enregistrement commence. Pour arrêter l’enregistrement Appuyez sur π de la platine ou du lecteur CD. Conseils

• Si vous voulez enregistrer sur la face opposée,appuyez sur ª (pour la face opposée) de tellemanière que le voyant lumineux sur ª s’allume.• Quand vous enregistrez sur les deux faces, veillezà commencer à partir de la face tournée vers lehaut. Si vous commencez à partir de la faceopposée, l’enregistrement s’arrêtera à la fin de laface opposée.• Quand vous voulez atténuer le souffle sur lessignaux de bas niveau dans la plage des hautesfréquences, réglez DOLBY NR sur ON avant depasser à l’étape 5.• Si la cassette atteint la fin de sa face supérieure aucours d’un enregistrement sur deux faces, lafonction de fondu sonore marche pour qu’uneplage ne soit pas coupée en fin de bande (Fondusynchronisé). La plage sera de nouveauenregistrée à partir du début de la face opposée.La fonction de fondu sonore marche aussi quandvous enregistrez seulement sur une face. Remarque Vous ne pouvez pas écouter d’autres sourcespendant l’enregistrement.La face sur laquelle vousvoulez enregistrer esttournée vers le haut

3 Appuyez sur FUNCTION de la DHC-MD5 jusqu’à ce que “CD”, “MD”, “TUNER” ou “VIDEO (GAME*)” apparaisse.

• Sélectionnez cet affichage si vous voulez enregistrer le son du magnétoscope ou de la console de jeux vidéo raccordés. Pour les détails, veuillez consulter “Raccordement d’appareils audio et vidéo en option et d’antennes extérieures” dans le mode d’emploi de la minichaîne DHC-MD5. 4 Réglez le commutateur DIRECTION sur A pour enregistrer sur une face. Réglez-le sur a pour enregistrer sur les deux faces. 5 Appuyez sur ® REC de la platine à cassette. La platine se met en pause d’enregistrement. Les voyants lumineux sur ® REC, ∏ et · (pour la face tournée vers le haut) s’allument. 6 Appuyez sur ∏ ou · de la platine à cassette. L’enregistrement commence. 7 Commencez la lecture de la source. Conseils
• Si vous voulez enregistrer sur la face opposée,appuyez sur ª (pour la face opposée) de tellemanière que le voyant lumineux sur ª s’allume.• Quand vous voulez atténuer le souffle sur lessignaux de bas niveau dans la plage des hautesfréquences, réglez DOLBY NR sur ON avant depasser à l’étape 5. Enregistrement manuel En suivant cette procédure, vous pouvez enregistrer les chansons de votre choix d’un CD, ou commencer à enregistrer à partir du milieu de la cassette. Vous pouvez aussi enregistrer une émission de radio ou un minidisque sur la cassette. 1 Mettez la minichaîne DHC-MD5 sous tension. La platine à cassette se met sous tension automatiquement. 2 Appuyez sur la touche § de la platine à cassette et introduisez une cassette vierge. Appuyez de nouveau sur la touche § pour refermer le plateau de cassette.

Pour Arrêterl’enregistrementInterromprel’enregistrementAppuyez surπ de la platine àcassette ∏ de la platine àcassetteLa face sur laquelle vousvoulez enregistrer esttournée vers le haut

Précautions Sources d’alimentation Avant de mettre la platine en marche, vérifiez quesa tension de fonctionnement est identique à celledu secteur local. Sécurité

• La platine à cassette n’est pas déconnectée de lasource d’alimentation secteur tant qu’elle estbranchée sur la prise murale, même si vous l’avezéteinte.• Si la platine ne doit pas être utilisée pendantlongtemps, débranchez-la de la prise murale(secteur). Pour débrancher le cordond’alimentation secteur, tirez sur la fiche. Ne jamaistirer sur le cordon proprement dit.• Si un liquide ou un solide tombait dans le coffret,débranchez la platine et faites-la contrôler par untechnicien qualifié avant de la remettre en service.• Si le cordon d’alimentation secteur doit êtrechangé, faites-le remplacer par un réparateurqualifié uniquement. Installation
• Installez la platine à cassette dans un endroit où laventilation est suffisante afin d’éviter toutesurchauffe interne.• Ne pas installer la platine en position inclinée.• Ne pas installer la platine dans un lieu:— extrêmement froid ou chaud— poussiéreux ou sale— très humide— soumis à des vibrations— exposé à la lumière directe du soleil Avant d’introduire une cassette dans la platine Tendez la bande si elle est détendue. Sinon, ellerisque de s’emmêler dans les pièces de la platine àcassette et d’être endommagée. Utilisation d’une cassette de plus de 90 minutes La bande de ces cassettes est très élastique. Ne paschanger fréquemment le mode d’opération de lacassette tel que lecture, arrêt, rembobinage rapideetc. La bande pourrait s’emmêler dans la platine àcassette. Protection permanent d’un enregistrement Pour protéger vos enregistrements contre uneffacement accidentel, brisez la languette deprotection correspondant à la face A ou B commemontré sur l’illustration. Si vous désirez enregistrerplus tard sur cette cassette, recouvrez l’orificeapproprié pour la face A ou B avec du rubanadhésif.Quand vous utilisez une cassette de type II (CrO2)ou de type IV (métal), veillez à ne pas recouvrir lesorifices de détection servant à déterminer le type decassette. Nettoyage des têtes de la platine Nettoyez les têtes toutes les 10 heures defonctionnement.Quand les têtes deviennent sales— le son est déformé— le niveau sonore diminue— une perte de son survient— l’effacement de la bande est incomplet— l’enregistrement devient impossibleVeillez à bien nettoyer les têtes avant de commencerun enregistrement important ou après avoir écoutéune vieille cassette.Utilisez une cassette de nettoyage de type sec ouhumide en vente dans le commerce.Pour les détails, veuillez consulter les instructionsde la cassette de nettoyage. Démagnétisation des têtes Démagnétisez les têtes et les pièces métalliques encontact avec la bande toutes les 20 à 30 heuresd’utilisation avec une cassette de démagnétisationen vente dans le commerce. Pour les détails,veuillez consulter les instructions de la cassette dedémagnétisation. Nettoyage du coffret Utilisez un chiffon doux légèrement imprégné d’unesolution détergente neutre. Ne pas utiliser desolvant puissant comme un dissolvant ou de labenzine qui pourraient endommager la finition.Pour toute question ou problème au sujet de votreplatine à cassette, veuillez contacter votre revendeurSony le plus proche. Languette pour la face A Face A Languette pour la face B

En cas de panne Si vous rencontrez des difficultés quand vous utilisez la platine à cassette, veuillez consulter la liste suivante. Vérifiez tout d’abord si le cordon secteur est bien branché et les haut-parleurs raccordés correctement. Si le problème persiste, adressez-vous à votre revendeur Sony le plus proche. Le plateau de cassette ne se ferme pas.

• Remettez la platine à cassette sous tension et appuyez sur §. Les touches de fonction de la platine à cassette ne sont pas opérantes.

• Appuyez sur une des touches de fonction après que le voyant lumineux sur ∏ s’est arrêté de clignoter. (Pendant environ deux secondes après la mise sous tension de la platine à cassette, les touches de fonction de la platine ne sont pas opérantes.)

• Rembobinez la cassette et appuyez sur §. La lecture ou l’enregistrement sont impossibles.

• La bande est détendue. Tendez-la.

• Les têtes sont sales. Nettoyez-les (voir page 9). L’enregistrement est impossible.

• Il n’y a pas de cassette sur le plateau.

• La languette de protection a été enlevée de la cassette (voir page 9).

• La cassette est arrivée en fin de bande. La lecture ou l’enregistrement sont impossibles ou bien il y a diminution du niveau sonore.

• Les têtes sont sales. Nettoyez-les (voir page 9).

• Les têtes d’enregistrement et de lecture sont magnétisées. Démagnétisez-les (voir page 9). L’effacement de la cassette est incomplet.

• Les têtes d’enregistrement et de lecture sont magnétisées. Démagnétisez-les (voir page 9). Le pleurage et le scintillement sont excessifs ou bien il y a perte de son.

• Les cabestans de la platine sont sales. Nettoyez-les (voir page 9). Le bruit de fond augmente ou bien il y a perte des hautes fréquences.

• Les têtes d’enregistrement et de lecture sont magnétisées. Démagnétisez-les (voir page 9).

• Eloignez la platine du téléviseur ou du magnétoscope. Le son est déformé.

• Mettez la commande DOLBY NR dans la même position que lors de l’enregistrement de la cassette.

• Eloignez la platine du téléviseur ou du magnétoscope. Il n’y a pas de son.

• Le cordon secteur est débranché de la prise murale.

• Vérifiez si le branchement des câbles de connexion audio est correct. La télécommande ne fonctionne pas./La sélection automatique de la source et/ou la fonction monotouche ne fonctionnent pas.

• Vérifiez si le cordon de connexion AU BUS est bien branché. Les fonctions synchronisées avec la DHC-MD5 telles que l’enregistrement synchronisé de CD sont inopérantes.

• Vérifiez si le cordon de connexion AU BUS est bien branché.TC-TX5 3-858-049-21 (1).F

Spécifications Système d’enregistrement 4 pistes, 2 canaux stéréo Réponse en fréquence (Dolby NR hors service) 30 – 14 000 Hz (±3 dB), avec cassette Sony de type I 30 – 15 000 Hz (±3 dB), avec cassette Sony de type II Pleurage et scintillement ±0,15% W. crête (IEC) 0,1% W. RMS (NAB) ±0,2% W. crête (DIN) Entrée TAPE IN (prises Cinch): Impédance d’entrée 47 kilohms Sortie TAPE OUT (prises Cinch): tension 550 mV Impédance: 47 kilohms Généralités Source d’alimentation CA 220 – 230 V, 50/60 Hz Consommation 10 W Dimensions Approx. 280 x 85 x 360 mm (L x H x P) (11

/4 po.) y compris les parties et commandes faisant saillie Poids Approx. 3,7 kg (8 li. 3 on.) Accessoires fournis Câbles de connexion audio (2) Cordon de connexion AU BUS (1) La conception et les spécifications peuvent être modifiées sans préavis.TC-TX5 3-858-049-21 (1).E
