Type de produit	Lave-vaisselle pose libre
Marque	Thomson
Modèle	TDW 450 WH
Capacité	10 couverts standard
Dimensions (H x L x P)	845 x 448 x 610 mm
Alimentation électrique	220-240 V ~ 50 Hz, 1760-2100 W
Classe énergétique	A++
Consommation annuelle d'énergie	211 kWh/an
Consommation annuelle d'eau	2240 L/an
Niveau sonore	46 dB(A)
Programmes de lavage	Auto, Intensif, Normal, Eco, Verres, 90 minutes, Rapide, Rinçage
Fonctions spéciales	Départ différé (1-24h), Verrouillage enfants, Double aspersion, Extra sec, Express, Nettoyage supplémentaire
Pression d'eau	0,04 - 1 MPa (0,4 - 10 bars)
Type de pose	Pose libre
Poids (approx.)	45 kg
Adoucisseur d'eau	Oui, réglable de H1 à H6
Raccordement eau	Eau froide uniquement, raccord femelle 3/4"
Tuyau de vidange	Hauteur max : 500-1100 mm, diamètre min : 40 mm
Entretien	Nettoyage régulier des filtres et bras de lavage
Sécurité	Verrouillage enfants, arrêt automatique en fin de cycle, protection contre les fuites

FOIRE AUX QUESTIONS - TDW 450 WH THOMSON

Comment installer mon lave-vaisselle Thomson TDW 450 WH ?

Assurez-vous que l'appareil est sur une surface dure et de niveau. Raccordez le tuyau d'arrivée d'eau à l'alimentation en eau froide (pression entre 0,04 et 1 MPa). Branchez le tuyau de vidange à une évacuation d'eau. Branchez le cordon d'alimentation dans une prise mise à la terre. Ouvrez le robinet d'eau avant la première utilisation.

Quel détergent utiliser pour ce lave-vaisselle ?

Utilisez exclusivement un détergent spécifique pour lave-vaisselle (poudre, gel ou tablettes 3 en 1). Ne pas utiliser de savon liquide ou de détergent manuel. Respectez les quantités recommandées (5g pour prélavage et 30g pour lavage principal ou une tablette).

Pourquoi ma vaisselle n'est-elle pas propre ?

Vérifiez que les bras de lavage tournent librement et que les filtres sont propres. Assurez-vous que la vaisselle est bien disposée sans bloquer les bras. Utilisez un programme plus intensif (ex : Intensif ou Auto) et la bonne dose de détergent. Contrôlez le niveau de sel et de liquide de rinçage.

Comment régler l'adoucisseur d'eau ?

Allumez l'appareil, maintenez la touche Départ différé jusqu'à voir 'H3' (réglage usine). Appuyez plusieurs fois pour sélectionner H1 à H6 selon la dureté de votre eau. La dureté se mesure en °dH, °fH ou °Clarke. Le réglage se valide automatiquement après quelques secondes.

Que faire en cas de code d'erreur E1 ?

Le code E1 signifie que l'arrivée d'eau est trop longue. Vérifiez que le robinet d'eau est ouvert, que le tuyau n'est pas plié et que la pression d'eau est suffisante (entre 0,04 et 1 MPa). Si le problème persiste, contactez un technicien.

Comment nettoyer les filtres de mon lave-vaisselle ?

Éteignez et débranchez l'appareil. Tournez l'unité de filtration dans le sens antihoraire pour la retirer. Séparez les filtres (principal, central et micro-filtre) et rincez-les sous l'eau courante avec une brosse. Replacez en tournant dans le sens horaire. Ne jamais faire fonctionner l'appareil sans filtres.

Puis-je utiliser du sel de table à la place du sel régénérant ?

Non. Utilisez exclusivement du sel spécifique pour lave-vaisselle. Le sel de table contient des insolubles qui peuvent endommager l'adoucisseur. Remplissez le réservoir (environ 1,5 kg) avant un cycle pour éviter la corrosion.

Comment activer le verrouillage enfants ?

Appuyez simultanément sur les touches P et Départ différé jusqu'à que l'indicateur s'allume. Pour désactiver, refaites la même procédure jusqu'à l'extinction de l'indicateur.

Quels ustensiles ne doivent pas être lavés au lave-vaisselle ?

Évitez de laver : bois, objets artisanaux, plastiques non marqués, cuivre, zinc, étain, laiton, aluminium, argenterie, verre/cristal, articles décorés sauf indication contraire. Placez les couteaux pointes vers le bas dans le tiroir à couverts.

Comment résoudre un problème de mousse excessive ?

Utilisez uniquement un détergent spécial lave-vaisselle. En cas de mousse, ouvrez la porte pour qu'elle se réduise, refermez et lancez un programme de vidange. Essuyez immédiatement les éclaboussures de liquide de rinçage.

MODE D'EMPLOI TDW 450 WH THOMSON

Manuel d'instructions

Instruction Manual

Gebruiksaanwijzing

TABLE DES MATIÈRES

AVERTISSEMENTS 2

CONSIGNES DE SÉCURITÉ IMPORTANTES 5

DESCRIPTION 6

AVANT D'INSTALLER VOTRE LAVE-VAISSELLE 8

INSTRUCTIONS D'INSTALLATION 8

Raccordement au réseau d'eau 8

Mise à l'horizontale 9

UTILISATION 10

Mises en garde et commandes générales 10

Charger les paniers 11

Utiliser un adoucisseur d'eau 14

Utiliser les distributeurs de liquide de rinçage et de détergent.

Programmes de lavage

Démarrer le lave-vaisselle

NETTOYAGE ET ENTRETIEN

Nettoyer l'unité de filtration

Nettoyer la porte

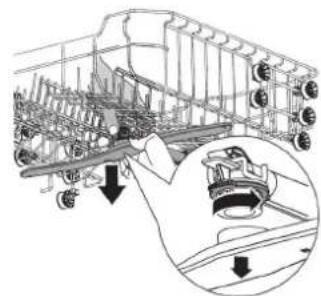

Nettoyer les bras de lavage

Précautions contre le gel

DÉPANNAGE

FICHE PRODUIT

AVERTISSEMENTS

Cet appareil est destiné à être utilisé dans des applications domestiques et analogues telles que :

• des coins cuisines réservés au personnel dans des magasins, bureaux et autres environnements professionnels ;
• des fermes ;
• l'utilisation par les clients des hôtels, motels et autres environnements à caractère résidentiel.
• des environnements du type chambres d'hôtes.

Cet appareil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou dénuées d'expérience ou de connaissance, s'ils (si elles) sont correctement surveillé(e)s ou si

des instructions relatives à l'utilisation de l'appareil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l'entretien par l'usager ne doit pas être effectués par des enfants sans surveillance.

Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, son service après vente ou des personnes de qualification similaire afin d'éviter un danger.

Les détails concernant la méthode et la fréquence du nettoyage sont définis en pages 21&22 dans la section "NETTOYAGE ET ENTRETIEN".

Il convient que la porte ne soit pas laissée en position ouverte dans la

mesure où cela pourrait présenter un danger de basculement.

MISE EN GARDE: Les couteaux et les autres ustensiles pointus doivent être placés dans le panier pointe vers le bas ou en position horizontal.

Les ensembles de raccordement neufs fournis avec l'appareil doivent être utilisés; il convient de ne pas réutiliser les ensembles de raccordement usagés.

Les informations sur la façon de charger le lave-vaisselle sont définies en pages 11-13 dans la section "CHARGEMENT DES PANIERS".

La pression minimale admissible pour l'arrivée d'eau est de 0.04 MPa.

La pression maximale admissible pour l'arrivée d'eau est de 1 MPa.

La fiche de prise de courant doit demeurer facilement accessible après l'installation de l'appareil.

Le nombre maximal de couverts à laver par ce lave-vaisselle est de 10 couverts.

PENSEZ AU TRI!

ENSEMBLE RÉDUISONS L'IMPACT ENVIRONNEMENTAL DES EMBALLAGES

BARQUETTE ET FILM PLASTIQUE

ÉTUI CARTON À RECYCLER

CONSIGNE POUVANT VARIER LOCALEMENT > WWW.CONSIGNESDETRI.FR

CONSIGNES DE SÉCURITÉ IMPORTANTES

• Le lave-vaisselle ne doit être utilisé que pour laver de la vaisselle et des ustensiles de cuisson domestiques.
• Ne débranchez jamais l'appareil de la prise secteur en tirant sur son cordon d'alimentation, saisissez toujours la fiche.
• Ne touchez jamais le lave-vaisselle si vous êtes pieds nus ou si vos mains ou vos pieds sont mouillés.
• N'ouvrez jamais la porte pendant un programme de lavage, car de l'eau et de la vapeur brûlantes pourraient être éjectées.
• Quand vous mettez au rebut un appareil usagé pourvu d'une porte avec verrou/loquet, vérifiez à ce que ce dernier soit désactivé pour éviter qu'un enfant ne s'y retrouve enfermé en jouant.
• Ne laissez pas les enfants grimper sur la porte du lave-vaisselle et ne placez jamais d'objet lourd sur la porte quand elle est ouverte, car cela pourrait déséquilibrer l'appareil.

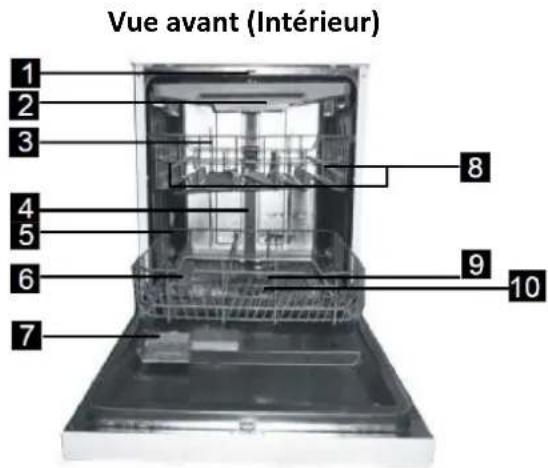

DESCRIPTION

1. Bras d'aspersion supérieur
2. Tiroir à couverts
3. Panier supérieur
4. Tuyau interne
5. Panier inférieur
6. Réservoir de sel
7. Distributeur de détergent et de

liquide de rinçage

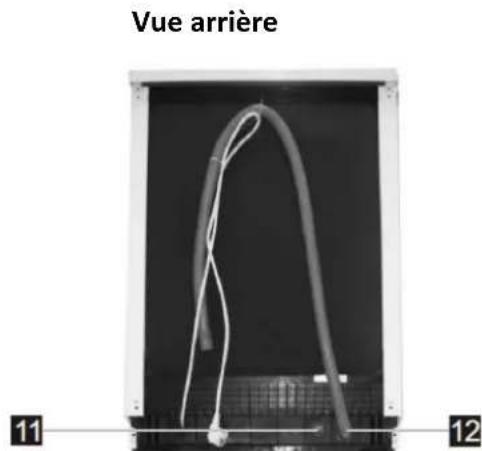

1. Étagère porte-tasses
2. Bras d'aspersion inférieur
3. Dispositif de filtrage
4. Valve d'arrivée d'eau
5. Tuyau de vidange

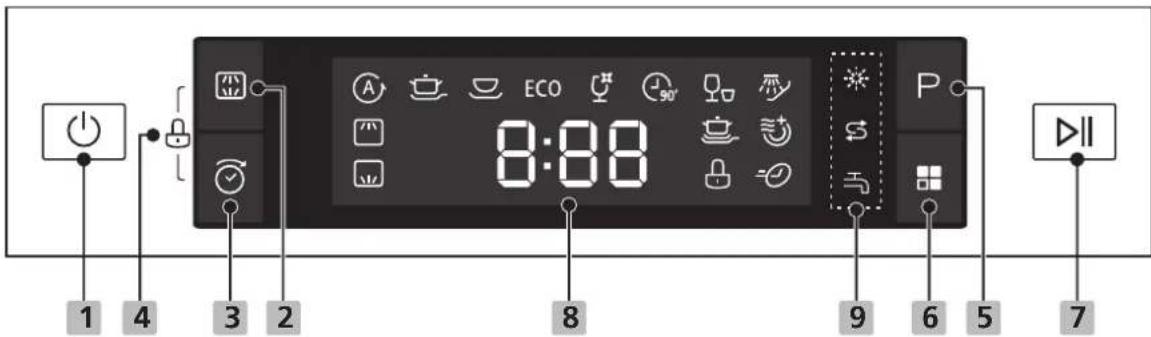

Panneau de contrôle

1. Bouton de marche/arrêt
2. Bouton de double aspersion
3. Cette fonction vous permet de sélectionner l'aspersion au niveau du panier supérieur ou inférieur pour le programme de lavage.
4. Bouton de départ différé
5. Fonction de verrouillage sécurité enfants Bouton de programme de lavage
6. Bouton de fonction
7. Bouton départ/pause
8. Affichage
9. Affiche la durée du programme de lavage et les indicateurs lumineux :

• Affiche les indicateurs lumineux des deux bras d'aspersion :

Désigne le programme de lavage du panier supérieur () ou inférieur ()

Pour afficher l'indicateur de fonction de nettoyage supplémentaire

• Affiche les voyants Extra sec et Express

Pour afficher le voyant de fonction de verrouillage de l'enfant

• Affiche la durée avant le départ différé, la durée de l'eau et les codes d'erreur

1. Affiche les indicateurs lumineux de statuts

Remplissage du liquide de rinçage

Remplissage du compartiment de sel

Alerte d'arrivée d'eau

AVANT D'INSTALLER VOTRE LAVE-VAISSELLE

Avant de brancher votre lave-vaisselle sur une prise électrique, vérifiez que la tension indiquée sur la plaque signalétique de votre appareil correspond à la tension du secteur de votre logement.

Cet appareil doit être mis à la terre. Le fabricant n'est pas responsable des dommages se produisant à cause de l'utilisation de l'appareil sans mise à la terre.

AVERTISSEMENT : Coupez l'alimentation électrique avant d'installer votre lave-vaisselle.

INSTRUCTIONS D'INSTALLATION

Ce lave-vaisselle peut être installé n'importe où dans votre cuisine à partir du moment où vous disposez d'assez d'espace pour le brancher et le relier aux canalisations d'arrivée et de sortie d'eau.

Pour des raisons de sécurité, ne branchez pas cet appareil sur une rallonge électrique.

Raccordement au réseau d'eau

Tuyau d'alimentation (alimentation en eau froide)

Le tuyau d'alimentation en eau de l'appareil se termine par un raccord femelle 3/4'' (1,9 cm). L'alimentation en eau doit donc être pourvue d'un raccord mâle et d'une canalisation avec robinet d'arrêt à proximité.

Raccordez fermement le raccord du tuyau d'alimentation à l'alimentation en eau en veillant à ce que les rondelles soient bien positionnées aux deux extrémités du tuyau.

Pression de l'eau

Pour des résultats de fonctionnement optimaux, la pression de l'eau d'alimentation doit être comprise entre 0,04 et 1 MPa. L'alimentation en eau du lave-vaisselle est contrôlée par un pressostat ; ainsi, si la pression des canalisations n'est pas suffisante, le lave-vaisselle mettra plus de temps à se remplir et pourra ne pas fonctionner.

AVERTISSEMENT : Refermez le robinet d'eau après utilisation.

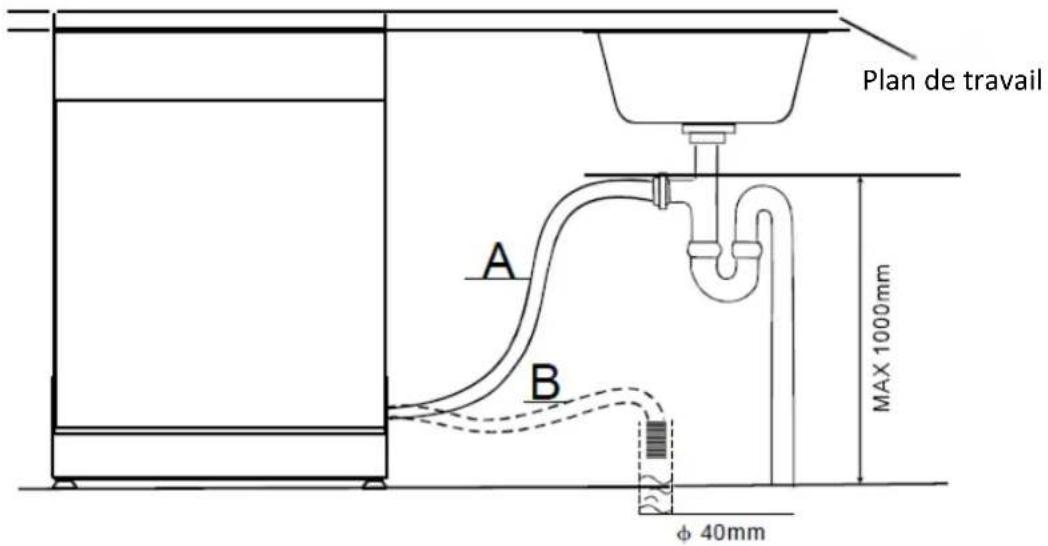

Raccordement à la conduite de vidange

Insérez le tuyau de vidange dans un tuyau d'évacuation ou une colonne d'évacuation.

Fixez le tuyau de vidange au mur en utilisant le raccord de siphon fourni. L'extrémité du tuyau doit être raccordée à un tuyau d'évacuation dont la hauteur maximale doit être de 500 mm à 1100 mm au-dessus de la base du lave-vaisselle.

Le diamètre de la colonne d'évacuation doit être d'au moins 40 mm afin de permettre une entrée d'air autour de l'extrémité du tuyau d'évacuation.

En cas de fuite, coupez immédiatement l'alimentation en eau et vérifiez tous les raccords du tuyau. Resserrez les raccords si nécessaire.

Si vous n'êtes pas en mesure d'arrêter la fuite vous-même, demandez conseil à un plombier agréé.

Mise à niveau

Placez le lave-vaisselle sur une surface horizontale et stable.

Il est très important que le lave-vaisselle soit parfaitement positionné à l'horizontal pour éviter un dysfonctionnement. Vous pouvez mettre le lave-vaisselle à niveau en ajustant les pieds situés à la base de l'appareil.

UTILISATION

Votre lave-vaisselle nettoie en pulvérisant un mélange d'eau propre et de détergent (sous pression) contre les surfaces sales de la vaisselle. L'eau est pompée à travers des bras de lavage rotatifs, puis elle passe à travers un filtre pour retenir les particules alimentaires et les saletés, puis elle retourne dans les bras de lavage.

L'eau sale est pompée hors de l'appareil et remplacée par de l'eau propre à la fin de chaque cycle (le nombre de fois dépend du cycle utilisé).

REMARQUE :

Une eau trop dure affecte le fonctionnement du lave-vaisselle. L'eau dure provoque également des dépôts d'hydroxyde de calcium (pellicule blanche) et/ou de tartre sur la surface intérieure en inox de la cuve et sur la résistance du lave-vaisselle, située dans le faisceau sous la grille amovible du filtre.

Pour minimiser ce problème, il est recommandé de faire fonctionner/rincer régulièrement l'intérieur du lave-vaisselle (vide) avec un verre de vinaigre blanc (au moins une fois par semaine).

Recommandations et avertissements généraux

Avant d'utiliser le lave-vaisselle pour la première fois, il est conseillé de lire les recommandations suivantes concernant les types de vaisselle à laver et leur chargement.

Avant de placer la vaisselle dans les paniers, il faut :

• Enlevez le gros des résidus alimentaires (par exemple les os), car ils pourraient boucher le filtre ou endommager la pompe de lavage.
• Faire tremper les poêles et les casseroles au fond desquelles il y a des résidus brûlés avant de les mettre dans le lave-vaisselle.

Il n'est en revanche pas nécessaire de rincer la vaisselle sous le robinet avant de la mettre dans la machine.

AVERTISSEMENTS :

• Veillez à ce que la vaisselle soit solidement positionnée de sorte qu'elle ne puisse pas se renverser ou bloquer la rotation des bras de lavage pendant le cycle de lavage.
• Les récipients, tels que les tasses, verres, bols et pots, doivent toujours être placés avec leur ouverture en bas et leurs cavités inclinées pour permettre à l'eau d'en sortir.
• N'empilez pas la vaisselle.
• Ne placez pas les verres trop près les uns des autres, car ils risquent de s'entrechoquer et de casser.
• Placez les articles les plus grands ou les plus difficiles à nettoyer dans le panier inférieur.
• Veillez à ce que les articles à laver soient conçus pour pouvoir être lavés dans un lave-vaisselle.

Articles ne pouvant pas être lavés dans un lave-vaisselle :

Assiettes, pots et plats en bois ; articles d'artisanat ; plats en plastique (sauf indication contraire) ; plats et objets en cuivre, zinc, étain ou laiton ; plats en aluminium ; argenterie ; verre et cristal ; articles décorés (sauf indication contraire).

Chargement des paniers

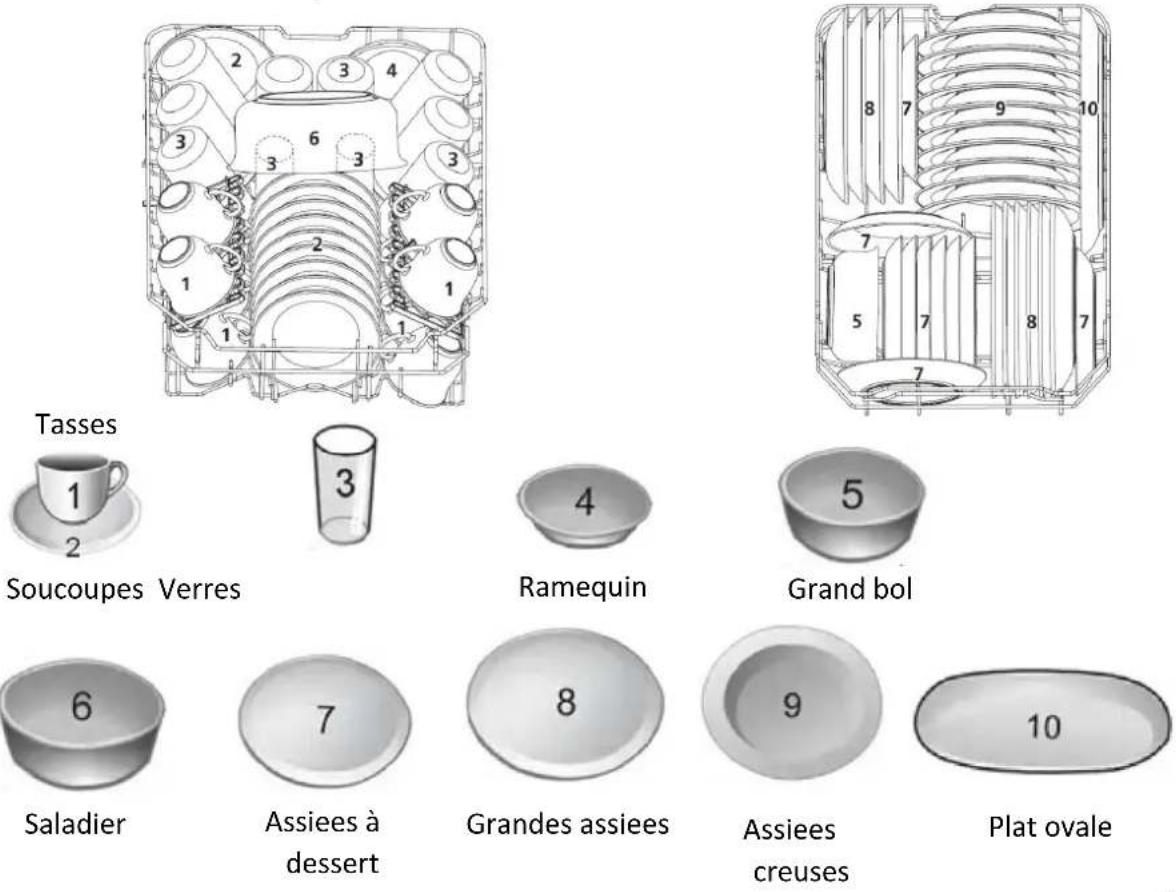

Chargement des paniers supérieur et inférieur

Le panier supérieur est conçu pour accueillir les articles de vaisselle les plus délicats et les plus légers, comme les verres, les tasses et leurs soucoupes, ainsi que les petits bols et les plats peu profonds.

Le panier inférieur est conçu pour accueillir les casseroles, les couvercles, les assiettes, les saladiers, etc.

Les plats et les grands couvercles doivent être disposés de préférence sur les bords du panier, en veillant à ce que le bras d'aspersion supérieur puisse tourner librement.

La vaisselle doit être disposée de manière à ce que l'eau puisse atteindre toutes les surfaces.

Panier supérieur Panier inférieur

Le panier supérieur est équipé de deux étagères porte-tasses.

Pour les charges réduites, les étagères porte-tasses supplémentaires peuvent être repliées si nécessaire, comme illustré ci-dessous.

Les supports d'assiettes peuvent être mis à l'horizontal afin de gagner de la place dans le panier du bas, lorsque vous devez laver un plat très volumineux, par exemple.

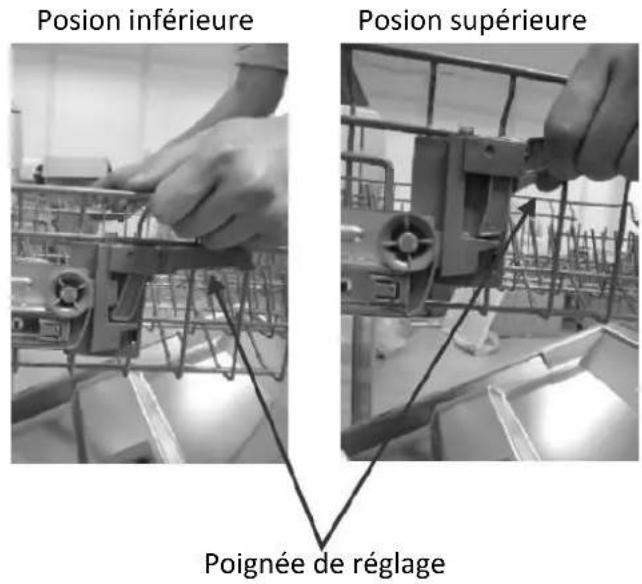

Réglage en hauteur du panier supérieur

Le panier supérieur est réglable en hauteur afin de faire de la place pour des ustensiles encombrants placés sur le panier supérieur ou sur celui du bas. Pour régler le panier supérieur en hauteur, placez ses roues sur des hauteurs de rail différentes.

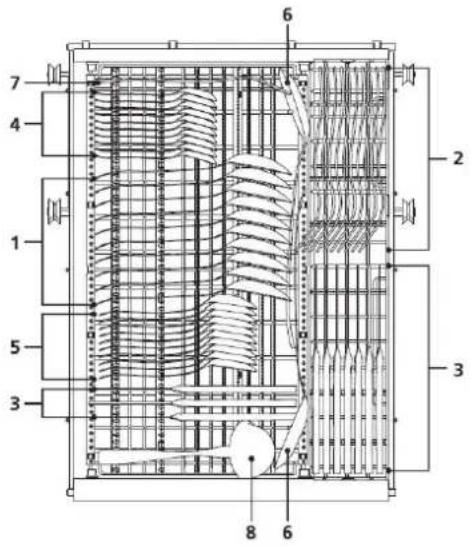

Chargement du tiroir à couverts

Disposez les couverts sur le tiroir.

Assurez-vous que le bras d'aspersion supérieur ne soit pas bloqué par des objets.

Lors du chargement, faites attention à ne pas vous blesser avec les lames des couteaux.

1. Cuillères à soupe
2. Fourchettes
3. Couteaux
4. Petites cuillères
5. Cuillères à dessert
6. Cuillères de service
7. Fourchettes de service
8. Louches

Le tiroir à couverts peut être positionné de manières différentes :

Utilisation d'adoucisseur d'eau

La durée de l'eau varie d'une région à l'autre. Si l'eau utilisée dans votre lave-vaisselle est dure, il y aura des dépôts sur la vaisselle. Cet appareil est équipé d'un adoucisseur d'eau spécial fonctionnant avec du sel spécifique conçu pour éliminer les minéraux présents dans l'eau.

ATTENTION :

• Utilisez exclusivement du sel spécifique formulé pour les lave-vaisselle domestiques.
• N'utilisez pas de sel de table, car il contient des substances insolubles pouvant endommager le système d'adoucissement d'eau.
• Remplissez le réservoir de sel avant de démarrer le programme de lavage. Ainsi, l'excès de solution saline sera immédiatement emporté par l'eau. La présence prolongée d'eau salée dans le réservoir peut provoquer de la corrosion.
• Si vous comptez utiliser des tablettes pour lave-vaisselle, il n'est alors pas nécessaire

d'utiliser du sel ou du liquide de rinçage, mais sachez que le voyant « Rajouter du sel » restera allumé sur le panneau de contrôle. C'est normal et cela n'affecte pas le fonctionnement de votre lave-vaisselle.

Réglage de la consommation de sel

1. Allumez le lave-vaisselle.
2. Pour connaître la consommation de sel, maintenez la touche « Départ » enfoncée jusqu'à ce que « H3 » (réglage d'usine) s'affiche.
3. Quand la valeur est affichée, appuyez plusieurs fois sur la touche pour modifier le réglage entre H1 et H6 afin de l'adapter à la dureté de l'eau.
4. Le réglage sera validé automatiquement après quelques secondes si vous n'appuyez pas à nouveau sur la touche.

DURETE DE L'EAU				Achage	Consommaon de sel (grammes/cycle)
°dH	°fH	°Clarke	mmol/l
0~5	0~9	0~6	0~0.94	H1	0
6~11	10~20	7~14	1,0~2,0	H2	9
12~17	21~30	15~21	2,1~3,0	H3	12
18~22	31~40	22~28	3,1~4,0	H4	20
23~34	41~60	29~42	4,1~6,0	H5	30
35~55	61~98	43~69	6,1~9,8	H6	60

REMARQUE :

1°dH = 1,25° Clarke = 1,78° fH = 0,178 mmol/l

°dH : degré allemand

°fH : Degré français

°Clarke : Degré britannique

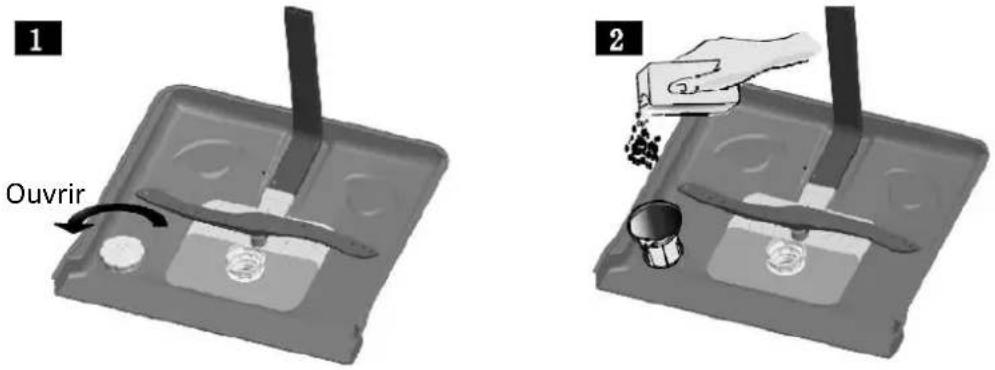

Remplissage du réservoir de sel

1. Dévissez le bouchon du réservoir de sel en le tournant dans le sens antihoraire. 2. Placez l'extrémité de l'entonnoir fourni dans l'ouverture du réservoir de sel. Versez environ 1,5 kg de sel dans le réservoir de sel.

Refermez le bouchon en le tournant dans le sens horaire.

REMARQUE : Rajoutez du sel dans le réservoir uniquement quand le voyant « Rajouter du sel »

s'allume. Selon la vitesse de dissolution du sel, le voyant « Rajouter du sel » peut rester allumé même une fois que vous avez rempli le réservoir de sel.

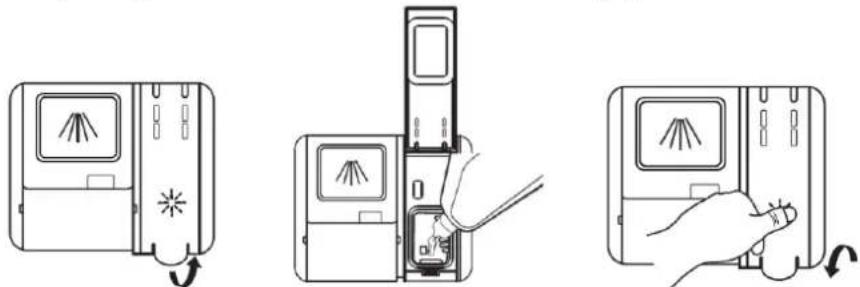

Utilisation des distributeurs de liquide de rinçage et de détergent

Fonction du liquide de rinçage et du détergent

Le liquide de rinçage est libéré pendant le rinçage final pour éviter que l'eau ne forme des gouttelettes sur la vaisselle, ce qui laisserait des traces ou des traînées. Il améliore également le séchage en empêchant l'eau d'adhérer à la vaisselle.

AVERTISSEMENT ! Utilisez uniquement du liquide de rinçage pour lave-vaisselle. Ne remplissez jamais le distributeur de liquide de rinçage avec d'autres substances (par exemple un agent nettoyant pour lave-vaisselle, un détergent liquide). Cela endommagerait votre appareil.

Les ingrédients chimiques qui composent le détergent sont nécessaires pour enlever, dissoudre et distribuer toutes les saletés hors du lave-vaisselle.

AVERTISSEMENTS !

• Utilisation correcte du détergent
• Utilisez uniquement du détergent conçu spécifiquement pour lave-vaisselle.
• Conservez le détergent dans un endroit frais et sec.
• Mettez le détergent en poudre dans le distributeur juste avant de démarrer le programme de lavage.

Le détergent pour lave-vaisselle est corrosif ! Maintenez-le hors de portée des enfants.

Remplissage du distributeur de liquide de rinçage

1. Retirez le bouchon du distributeur de liquide de rinçage en le soulevant.
2. Versez le liquide de rinçage dans le distributeur, en faisant attention de ne pas trop en mettre.
3. Refermez le bouchon.

Réglage du distributeur de liquide de rinçage

Pour obtenir une meilleure performance de séchage avec un liquide de rinçage limité, le lave-vaisselle est conçu pour que l'utilisateur ajuste la consommation. Suivez les étapes ci-dessous :

1. Mettez le lave-vaisselle en marche.
2. Dans les 60 secondes après la mise sous tension du lave-vaisselle, appuyez et maintenez enfoncé durant environ 5 secondes puis appuyez sur.

L'affichage montrera d3..

3. Appuyez plusieurs fois sur pour sélectionner le réglage adapté. 4. Le réglage sera confirmé si aucune opération n'est activée avant environ 5 secondes.

Affichage	Quantité de liquide de rinçage (mL)
d1	1,2
d2	2,4
d3	3,6
d4	4,8
d5	6,0

Remplissage du distributeur de détergent

1. Faites glisser le contrôle vers la droite pour ouvrir le bouchon du distributeur de détergent.

1. Ajoutez du détergent dans le compartiment.

1. Fermez le bouchon en le faisant glisser vers l'avant et en appuyant dessus.

Programmes de lavage

Programme	Degré de saleté	Descrpon du cycle	Quantés recommandées de détergent prélavage/lavage	Durée du cycle (minutes)	Électricité (kWh)	Eau (L)	Besoin de liquide de rinçage
A Auto	Lavage à détecon automaque pour la vaisselle légèrement, normalement ou extrémement sale.	Prélavage (45°C)	5/30 g (ou 3 en 1)	150	0,9-1,3	9.5-13	Oui
		Lavage auto (45 °C -55 °C)
		Rinçage Rincage (65°C) Sécophage
Intensif	Pour la vaisselle très sale et pour les casseroles, poèles et plats normalement sales, mais compteant des résidus secs.	Prélavage (50°C)	5/30 g (ou 3 en 1)	170 1,4	15,5		Oui
		Lavage (60°C)
		Rinçage Rincage Rincage (70°C) Sécophage
Normal	Pour la vaisselle normalement sale, par exemple les poèles légèrement sales, les casseroles et les verres.	Prélavage (45°C)	5/30 g (ou 3 en 1)	180 1,1	12		Oui
		Lavage (55°C)
		Rinçage Rincage (65°C) Sécophage
ECO *Éco	Programme standard quodien pour la vaisselle normalement sale, par exemple les casseroles, assiees et verres.	Prélavage Lavage (45°C) Rincage (65°C) Sécophage	5/30 g (ou 3 en 1)	195	0,74 8		Oui
Verres	Pour la vaisselle peu sale et ne nécessitant pas de séchage intensif.	Prélavage Lavage (40°C) Rincage Rincage (60°C) Sécophage	5/30 g (ou 3 en 1)	125 12	0.75		Oui

90 minutes	Pour la vaiselle peu sale et ne nécessitant pas de séchage intensif.	Lavage (65°C)RinçageRinçage (65°C)Séchage	25 g 1,15	11,5	90			Oui
Rapide	Programme court pour la vaiselle peu sale et pour les lavages rapides.	Lavage (45°C)Rinçage (50°C)Rinçage (55°C)	20 g 0,7	10	30			Non
Rinçage	Pour rincer les salissures non adhérentes des plats.	Prélavage	N/A	15	0,02	3.5	Non

• Programme de test pour la norme EN 50242

Ci-dessous les informations du programme de comparaison, conformément à la norme EN 50242 :

• Capacité : 10 couverts
• Position du panier supérieur : Position basse
• Réglage du distributeur de liquide de rinçage : 6
• Réglage de l'adoucisseur d'eau : H3

REMARQUE :

1. La durée de lavage peut varier en fonction de la température de l'eau et de la température ambiante.
2. La consommation électrique en mode laissé sur marche est de 0,49 W (porte ouverte) et de 0,45 W en mode arrêt.

Démarrage du lave-vaisselle

1. Ouvrez le robinet d'eau.
2. Ouvrez la porte du lave-vaisselle.
3. Inspectez les filtres.
4. Vérifiez qu'ils sont propres et correctement positionnés. (Voir le chapitre « Nettoyage et entretien ».)
5. Vérifiez qu'il y a du sel et du liquide de rinçage dans l'appareil.
6. Placez la vaisselle dans l'appareil.
7. Vérifiez que les bras de lavage peuvent tourner librement.
8. Ajoutez la quantité requise de détergent dans le distributeur conformément aux indications du tableau « Programmes de lavage ».
9. Appuyez sur pour allumer l'appareil.
10. Sélectionnez le programme de lavage désiré en appuyant plusieurs fois sur la touche P.

Le voyant du programme correspondant s'allume sur l'écran.

• Minuteur de départ différé : Le minuteur de départ différé vous permet de différer le départ du programme de lavage de 1 heure à 24 heures au maximum.

Appuyez plusieurs fois sur jusqu'à ce que le délai de départ différé désiré soit affiché à l'écran, par exemple H:03 pour un départ dans 3 heures. Une fois le minuteur de départ différé réglé, appuyez sur pour activer la fonction.

Pour désactiver le départ différé, appuyez sur jusqu'à ce que l'écran affiche « H:00 ».

Ensuite, appuyez

plusieurs fois sur

9. Appuyez sur la touche de fonction jusqu'à ce que le voyant de la fonction désirée s'allume.

que le voyant de la fonction désirée s'allume.

• La fonction Extra sec ne peut être utilisée qu'avec les programmes Intensif, Normal, Eco, Verres et 90 minutes. Quand cette fonction est activée, le lave-vaisselle augmente la température à la fin du programme pour améliorer le séchage.
• La fonction Express ne peut être utilisée qu'avec les programmes Intensif, Normal, Eco, Verres et 90 minutes. Quand cette fonction est activée, le lave-vaisselle réduit la durée du programme tout en augmentant légèrement la quantité d'eau et la consommation électrique.
• La fonction nettoyage supplémentaire ne peut être utilisée qu'avec les programmes Intensif, Normal, Eco, Verres et 90 minutes. Quand cette fonction est activée, le lave-vaisselle augmente la température pendant le lavage principal. Choisissez cette fonction pour une meilleure performance de nettoyage, mais la consommation d'énergie et d'eau sera augmentée.

1. Appuyez plusieurs fois sur pour sélectionner le bras de lavage supérieur, inférieur ou les deux.

Le(s) voyant(s) correspondant(s) s'allume(nt) sur l'écran.

1. Démarrez le programme de lavage en appuyant sur.
2. Si vous avez oublié d'ouvrir le robinet d'eau, après 1 à 2 minutes, l'indicateur lumineux d'alerte d'arrivée d'eau s'allumera.
3. À la fin du programme de lavage, le lave-vaisselle sonne et s'éteint automatiquement.
4. Attendez 15 minutes environ avant d'ouvrir la porte du lave-vaisselle pour éviter de vous brûler.
5. Sortez la vaisselle.

Le programme de lavage ne démarre pas si la porte du lave-vaisselle a été laissée ouverte ou a été mal fermée.

N'ouvrez pas la porte quand le lave-vaisselle est en fonctionnement, car de l'eau brûlante pourrait être éjectée et vous brûler.

Ajout de vaisselle supplémentaire

1. Sans éteindre la machine, appuyez sur la touche pause. Ouvrez la porte en faisant attention à éviter la vapeur brûlante.
2. Placez la vaisselle supplémentaire dans le lave-vaisselle.
3. Refermez la porte et appuyez sur ►. Le programme reprend à partir du point où vous l'avez interrompu.

Modification d'un programme de lavage en cours

Si vous vous êtes trompé lors de la sélection du programme de lavage, il est possible d'en changer.

1. Appuyez sur pour mettre la machine en pause.
2. Maintenez la touche P enfoncée pendant 3 secondes. Vous entendez un bip.
3. Appuyez plusieurs fois sur la touche P pour sélectionner un nouveau programme.

Le voyant du nouveau programme s'allume.

1. Appuyez sur pour démarrer le programme.

Fonction de verrouillage sécurité enfants

Cette fonction vous permet de verrouiller les boutons du panneau de contrôle. Ainsi, vos enfants ne risquent pas de démarrer accidentellement le lave-vaisselle en appuyant sur l'un des boutons.

Pour activer cette fonction, appuyez simultanément sur et maintenez ces boutons enfoncés jusqu'à ce que l'indicateur lumineux de verrouillage s'allume. - Pour désactiver cette fonction, appuyez et maintenez simultanément les deux boutons enfoncés jusqu'à ce que l'indicateur lumineux s'éteigne.

NETTOYAGE ET ENTRETIEN

Éteignez et débranchez toujours l'appareil avant de le nettoyer.

N'utilisez pas de solvants chimiques ni de détergents agressifs, car ils peuvent détériorer le revêtement de finition du produit.

Nettoyez les surfaces externes et le réservoir de l'appareil avec un chiffon humidifié.

Nettoyage des filtres

L'unité de filtration comporte un filtre principal (1), un filtre central (2) et un micro-filtre (3).

Démontage des filtres

Tournez l'unité de filtration dans le sens antihoraire pour la retirer de l'appareil. Relevez-la et séparez ses différents filtres. Rincez-les à l'eau courante avec une brosse souple.

Nettoyez régulièrement les filtres. Réinsérez-les en les tournant dans le sens horaire jusqu'à ce qu'ils soient bien en position.

ATTENTION : N'utilisez jamais l'appareil sans ses filtres.

1

2

Nettoyage de la porte

Nettoyez le pourtour de la porte avec un chiffon humide.

Pour éviter que de l'eau ne pénètre dans les composants électriques et de verrouillage de la porte, n'utilisez pas de nettoyant à spray.

Nettoyage des bras de lavage

Les bras de lavage se démontent facilement. Leurs buses doivent être nettoyées régulièrement pour éviter qu'elles ne se bouchent.

Pour démonter les bras de lavage supérieur et inférieur, immobilisez-les et dévissez-les ou tirez-les vers l'extérieur.

Lavez les bras de lavage à l'eau courante, puis réassemblez-les, vérifiez que rien ne gêne leur rotation.

Précautions contre le gel

Ne placez pas le lave-vaisselle dans un endroit où la température est inférieure à 0°C. Si cela est inévitable, videz le lave-vaisselle, fermez sa porte, débranchez le tuyau d'alimentation en eau et videz-le.

DÉPANNAGE

Problème	Causes possibles	Soluons
Le lave-vaiselle ne démarre pas.	Le fusible a grillé ou le disjoncteur s'est déclenché.	Changez le fusible ou réenclenchez le disjoncteur. Débranchez tous les autres apparèils branchés sur le même circuit électrique que le lave-vaiselle.
	La prise électrique sur laquelle le lave-vaiselle est branché n'est pas sous tension.	Vériez que le lave-vaiselle est allumé et que sa porte est correctement fermée. Vériez que le cordon d'alimentaon est correctement branché dans une prise murale.
	La porte n'a pas été correctement fermée.	Fermez complètement la porte.
L'eau n'est pas évacuée du lave-vaiselle.	Le tuyau de vidange est plié.	Inspectez le tuyau de vidange.
	Les Itres sont encrassés.	Neoyez les Itres (voir le chapitre « Neoyage des Itres »).
	L'évier de la cuisine est bouché.	Vériez que l'évier de la cuisine se vide correctement. Si l'évier de la cuisine ne se vide pas, demandez à un plombier de l'inspector.
Il y a de la mousse dans la cuve.	Le détergent ulisé est inapproprié.	Ulisez exclusivement du détergent spécifiquement conçu pour les lave-vaiselles an d'éviter qu'il n'y ait de la mousse. Si de la mousse se forme, ouvre la porte du lave-vaiselle et aendez qu'elle se réduise. Refermez complètement la porte du lave-vaiselle, puis démarrez un programme de lavage pour vidanger l'eau. Si nécessaire, répétezCEE opéraon.
	Du liquide de rinceage a été renversé.	Essuyez toujours immédiatement les coulures de liquide de rinceage.
Les surfaces intérieures de la cuve sont tachées.	Le détergent ulisé content du colorant.	Ulisez exclusivement du détergent sans colorant.
Les surfaces internes sont recouvertes d'un Im blanc.	Il est dû aux minéraux contenus dans l'eau dure.	Neoyez l'intérieur de la cuve avec une éponge humide et un détergent pour lave-vaisselle (portez des gants en caoutchouc).N'ulisez jamais aucun produit autre que des détergents spécifique conçus pour les lave-vaisselles an d'éviter qu'il n'y ait de la mousse.
Il y a des traces de rouille sur les couverts.	Les couverts ne sont pas résistant à la corrosion.
	Aucun programme de lavage n'a été ecutué après l'avait le lave-vaisselle.Un peu de sel a pénétré dans le cycle de lavage.	Faites toujours fonconnier le programme de lavage rapide.Meez du sel dans le lave-vaisselle sans vaisselle.
Le lave-vaisselle est bruyant.	Les arcles s'entrechoquent.Les bras de lavage percutent des arcles.	Consultez le chapitre « Chargement des paniers » pour repositionner les arcles.
La vaisselle n'est pas propre.	Les arcles n'ont pas été correctement posonnés.	Consultez le chapitre « Chargement des paniers ».
	Le programme de lavage séleconné est trop doux.	Choisissez un programme plus intensif.Consultez le tableau « Programmes de lavage ».
	Une quantité insusante de détergent a été ulisée ou le détergent ulisé n'est pas approprié.	Ulisez plus de détergent ou changez-en.
	Les bras de lavage sont bloqués.	Modiez la posion des arcles pour qu'ils ne génent pas la rotaon des bras de lavage.
	Les Itres ne sont pas propres ou ne sont pas correctement posionnés.	Neoyez et/ou installez correctement les Itres.
Il y a des traces ou des taches sur la vaiselle.	Le réglage du distributeur de liquide de rinçage est insusant.	Modiez le réglage du distributeur de liquide de rinçage.
Les arcles ne sèchent pas bien.	Les arcles n'ont pas été correctement posionnés.	Consultuez le chapitre « Chargement des paniers ».
	Il n'y a plus ou pas assez de liquide de rinçage.	Augmentez la quanté de liquide de rinçage ou rajoutez-en.
	Le programme séleconné n'est pas approprié.	Séleconnez un programme dont la durée de lavage est plus longue.

Codes d'erreur

En cas de dysfonctionnement, l'écran affiche des codes d'erreur pour vous alerter :

Codes d'erreur	Signicaon	Cause possible
E1	L'arrivée d'eau prend trop de temps.	Le robinet n'est pas ouvert, ou l'alimentaon en eau est restreinte ou la pression d'eau est insusante.
E4	Débordement	Des pièces du lave-vaiselle fuient.
E8	Problème d'orientaon de la valve de distribuon.	Circuit ouvert ou dysfonconnement de la valve de distribuon. Contactez un réparateur qualié.

AVERTISSEMENT !

En cas de débordement, fermez l'arrivée d'eau avant d'appeler un réparateur.

FICHE PRODUIT

Cette fiche produit a été établie conformément au règlement UE N° 1059/2010.

Marque	Thomson
Modèle	TDW450WH, TDW450SL
Nombre de couverts standards	10
Classe d'écacité énergétique 1	A++
Consommaon annuelle d'énergie 2	211 kWh/an
Consommaon énergétique pour un cycle de neoyage standard	0,74 kWh/cycle
Consommaon d'énergie dans le mode étant	0,45 W
Consommaon d'électricité dans le mode laissé sur marche (porte ouverte)	0,49 W
Durée du mode laissé sur marche	30 minutes
Consommaon annuelle d'eau 3	2240 litres
Classe d'écacité de séchage 4	A
Cycle de lavage standard 5	Eco 45 °C
Durée du programme correspondant au cycle de lavage standard	195 minutes
Niveau de bruit	46 dB(A) re 1 pW
Montage	Pose libre
Hauteur	845 mm
Largeur	448 mm
Profondeur (avec raccords)	610 mm
Puisance absorbée	1760-2100 W
Tension et fréquence nominales	220-240 V~ 50 Hz
Pression d'eau (ux d'eau)	0,4~10 bars = 0,04~1 Mpa

REMARQUE :

1 De A+++ (meilleure efficacité) à D (plus mauvaise efficacité). Consommation d'énergie de 211 kWh par an, sur la base de 280 cycles de lavage standard avec alimentation en eau froide et consommation des modes à faible puissance. La consommation d'énergie réelle dépend des conditions d'utilisation de l'appareil. Consommation en eau annuelle de 2240 litres calculée sur la base de 280 cycles de nettoyage standards. La consommation réelle d'eau dépend des conditions d'utilisation de l'appareil. 4 De A (meilleure efficacité) à G (plus mauvaise efficacité)

5 Ce programme convient pour nettoyer la vaisselle normalement sale. C'est le programme le plus efficace en termes de consommation combinée d'énergie et d'eau pour ce type de vaisselle.

Cet appareil est conforme aux normes et directives européennes dans leur version actuelle au moment de la livraison :

LVD 2014/35/EU EMC 2014/30/EU - ERP 2009/125/CE

Les valeurs susmentionnées ont été mesurées conformément aux normes dans les conditions spéciales de fonctionnement, quantité de détergent, etc.

Cette notice d'utilisation est basée sur les normes et règlements de l'Union Européenne.

THOMSON est une marque de Technicolor utilisée sous licence par DARTY.

MISE AU REBUT

En tant que distributeur responsable, nous accordons une grande importance à la protection de l'environnement.

Nous vous encourageons à respecter les procédures correctes de mise au rebut de votre appareil, des piles et des éléments d'emballage. Cela aidera à préserver les ressources naturelles et à garantir qu'il soit recyclé d'une manière respectueuse de la santé et de l'environnement.

Vous devez jeter ce produit et son emballage selon les lois et les règles locales.

Puisque ce produit contient des composants électroniques et parfois des piles, le produit et ses accessoires doivent être jetés séparément des déchets domestiques lorsque le produit est en fin de vie.

Pour plus de renseignements sur les procédures de mise au rebut et de recyclage, contactez les autorités de votre commune.

Apportez l'appareil à un point de collecte local pour qu'il soit recyclé. Certains centres acceptent les produits gratuitement.

Quels que soient votre panne et le lieu d'achat de votre produit en France, avant de vous déplacer en magasin Darty, appelez le 0 978 970 970 (prix d'un appel local) 7j/7 et 24h/24.

Hotline Vanden Borre

Le service après-vente est joignable au [phone], du lundi au vendredi de 8h à 18h et le samedi de 9h à 18h.

En raison des mises au point et améliorations constamment apportées à nos produits, de petites incohérences peuvent apparaître dans ces instructions. Veuillez nous excuser pour la gêne occasionnée.

Ets Darty & Is SAS © 14, route d'Aulnay 93140 Bondy France 06/07/2018

AVERTISSEMENT 2

Tonen	Hoeveelheid glansspoelmiddel (ml)
d1	1,2
d2	2,4
d3	3,6
d4	4,8
d5	6,0
