TDW6045WH - Lave-vaisselle THOMSON - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Lave-vaisselle pose libre
Marque	Thomson
Modèle	TDW6045WH
Capacité	14 couverts
Dimensions (L × P × H)	59.8 × 61.0 × 84.5 cm
Poids	Non spécifié (estimation 45-50 kg)
Alimentation électrique	220-240 V ~ 50 Hz
Puissance nominale	1760-2100 W
Pression d'eau	0,04 – 1 MPa
Classe énergétique	C
Consommation d'énergie (programme éco)	0,747 kWh/cycle
Consommation d'eau (programme éco)	9,8 L/cycle
Durée du programme éco	3 h 18 min
Niveau sonore	44 dB(A) – Classe B
Programmes de lavage	Auto, Intensif, Universel, ECO, Verres, 90 min, Express, Trempage
Fonctions	Départ différé (1-24 h), Sécurité enfants, Double aspersion, Extra sec, Express +, Nettoyage supplémentaire
Caractéristiques	Adoucisseur d'eau, distributeur de sel et liquide de rinçage, panier supérieur réglable, porte-tasses pliable, ouverture automatique de porte
Nettoyage et entretien	Filtres lavables, bras d'aspersion amovibles, nettoyage régulier des joints et panneau de contrôle
Garantie	2 ans
Service après-vente	FNAC DARTY, pièces de rechange sous 15 jours ouvrés

FOIRE AUX QUESTIONS - TDW6045WH THOMSON

Comment installer le lave-vaisselle Thomson TDW6045WH ?

L'installation doit être effectuée par un professionnel. Raccordez le tuyau d'arrivée d'eau à un connecteur 3/4 pouce, le tuyau de vidange à une colonne d'évacuation (hauteur 500-1000 mm). Branchez sur une prise mise à la terre 220-240V. Mettez l'appareil de niveau en réglant les pieds.

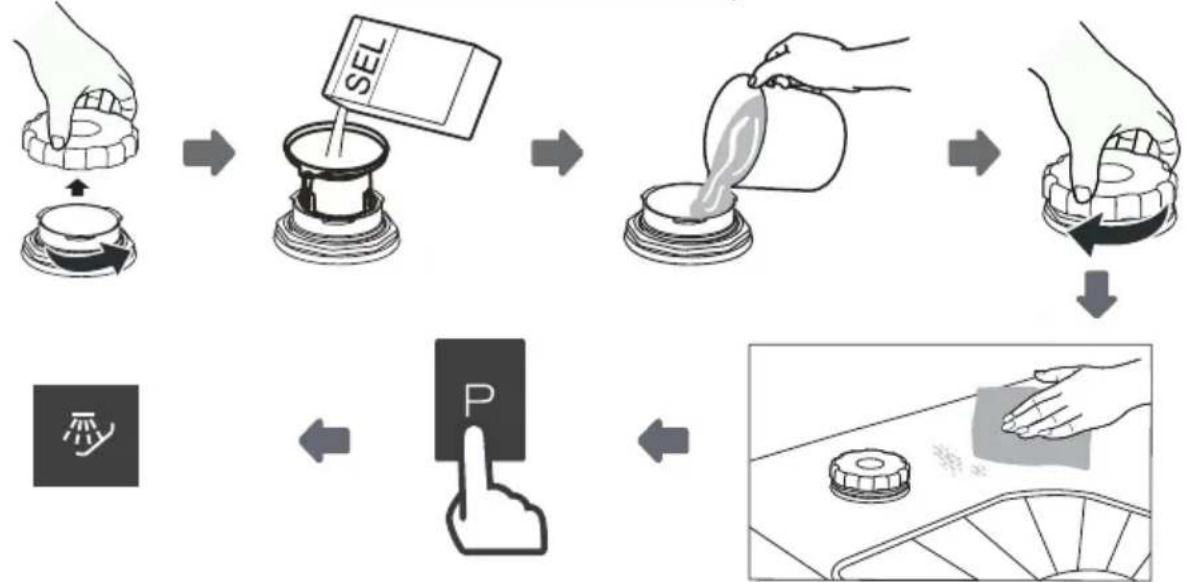

Comment remplir le réservoir de sel et régler l'adoucisseur ?

Retirez le panier inférieur, dévissez le bouchon du réservoir à sel, versez environ 1,5 kg de sel spécifique pour lave-vaisselle, puis remplissez d'eau. Revissez. Pour régler la dureté de l'eau, maintenez la touche P enfoncée jusqu'à affichage H3, puis appuyez sur P pour sélectionner le niveau adapté (H1 à H6). Confirmez avec ⏻.

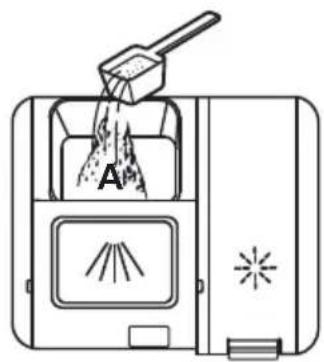

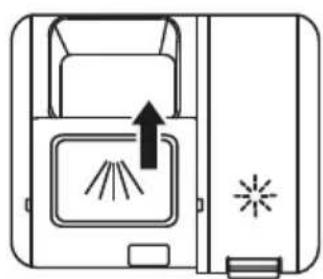

Quel détergent utiliser et comment remplir le distributeur ?

Utilisez exclusivement un détergent en poudre ou pastille pour lave-vaisselle automatique. Faites glisser le bouchon du distributeur vers la droite, ajoutez la dose recommandée selon le programme (voir tableau), puis fermez en appuyant. Ne jamais utiliser de savon ou détergent à lessive.

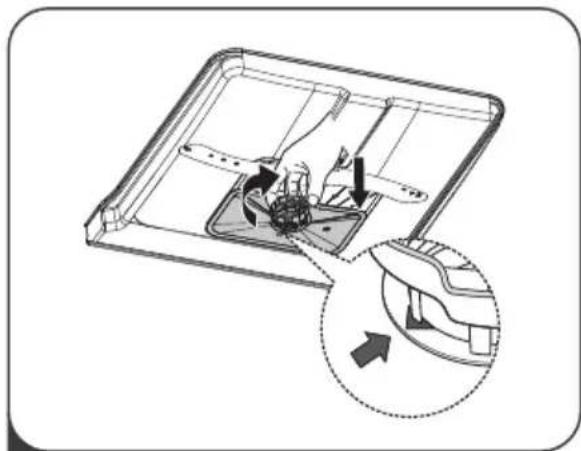

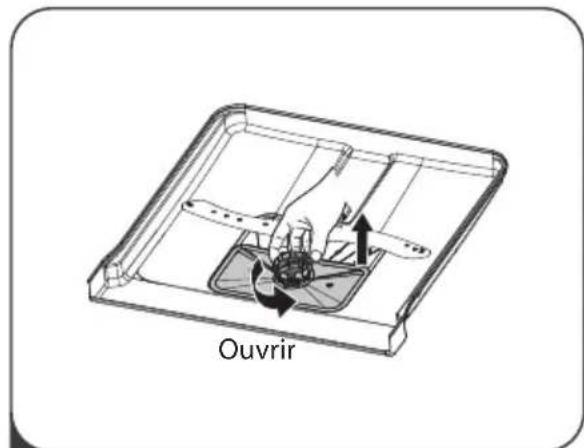

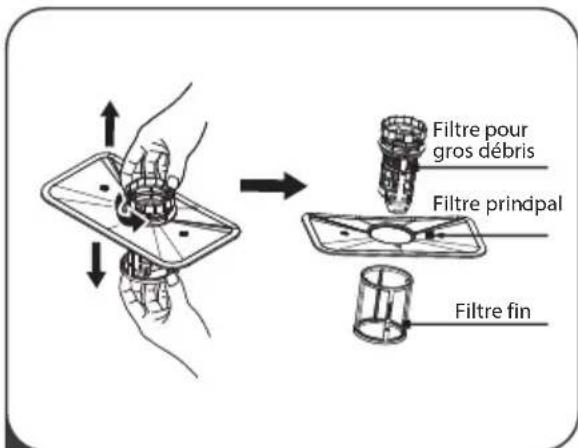

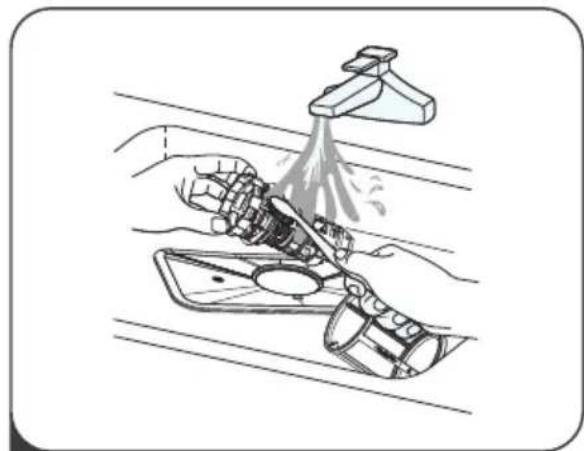

Comment nettoyer les filtres du lave-vaisselle ?

Éteignez et débranchez. Ouvrez la porte, retirez le panier inférieur. Tournez le filtre pour gros débris dans le sens inverse des aiguilles d'une montre pour le déverrouiller. Séparez le filtre fin et le filtre principal, rincez-les sous l'eau courante. Utilisez une brosse si nécessaire. Réassemblez en sens inverse jusqu'à la flèche de fermeture.

Que faire si le lave-vaisselle ne démarre pas ?

Vérifiez que l'appareil est branché, la porte bien fermée, le fusible ou disjoncteur en état. Assurez-vous que le robinet d'eau est ouvert. Si le voyant d'alerte d'arrivée d'eau s'allume, vérifiez la pression. Consultez la section des codes d'erreur dans la notice.

Comment utiliser la fonction de départ différé ?

Après avoir sélectionné le programme, appuyez plusieurs fois sur la touche de départ différé (√) jusqu'à afficher l'heure souhaitée (1 à 24 h). Appuyez sur ▷|| pour activer. Pour annuler, appuyez d'abord sur ▶|| puis plusieurs fois sur √ jusqu'à H:00.

Comment activer la sécurité enfants ?

Maintenez enfoncées simultanément les touches de verrouillage enfants (symbolisées par un cadenas) jusqu'à ce que l'indicateur lumineux s'allume. Pour désactiver, répétez l'opération jusqu'à extinction du voyant.

Que signifient les codes d'erreur E1, E3, E4 ?

E1 : arrivée d'eau trop longue (vérifiez robinet et pression). E3 : température non atteinte (contacter SAV). E4 : débordement (couper l'eau, contacter SAV). Pour chaque code, coupez l'alimentation et appelez un professionnel si nécessaire.

Comment entretenir le lave-vaisselle en cas de gel ?

Après chaque cycle en hiver, coupez l'alimentation électrique, fermez l'eau, débranchez le tuyau d'arrivée et videz-le. Vidangez l'eau du tuyau et de la vanne. Retirez le filtre et épongez l'eau du puisard. Reconnectez le tuyau.

Quels ustensiles ne pas mettre au lave-vaisselle ?

Ne lavez pas les articles en bois, cuivre, zinc, étain, laiton, aluminium, argent, verre/cristal non traité, objets décorés, plastiques non compatibles. Placez les couteaux pointus vers le bas ou horizontalement.

MODE D'EMPLOI TDW6045WH THOMSON

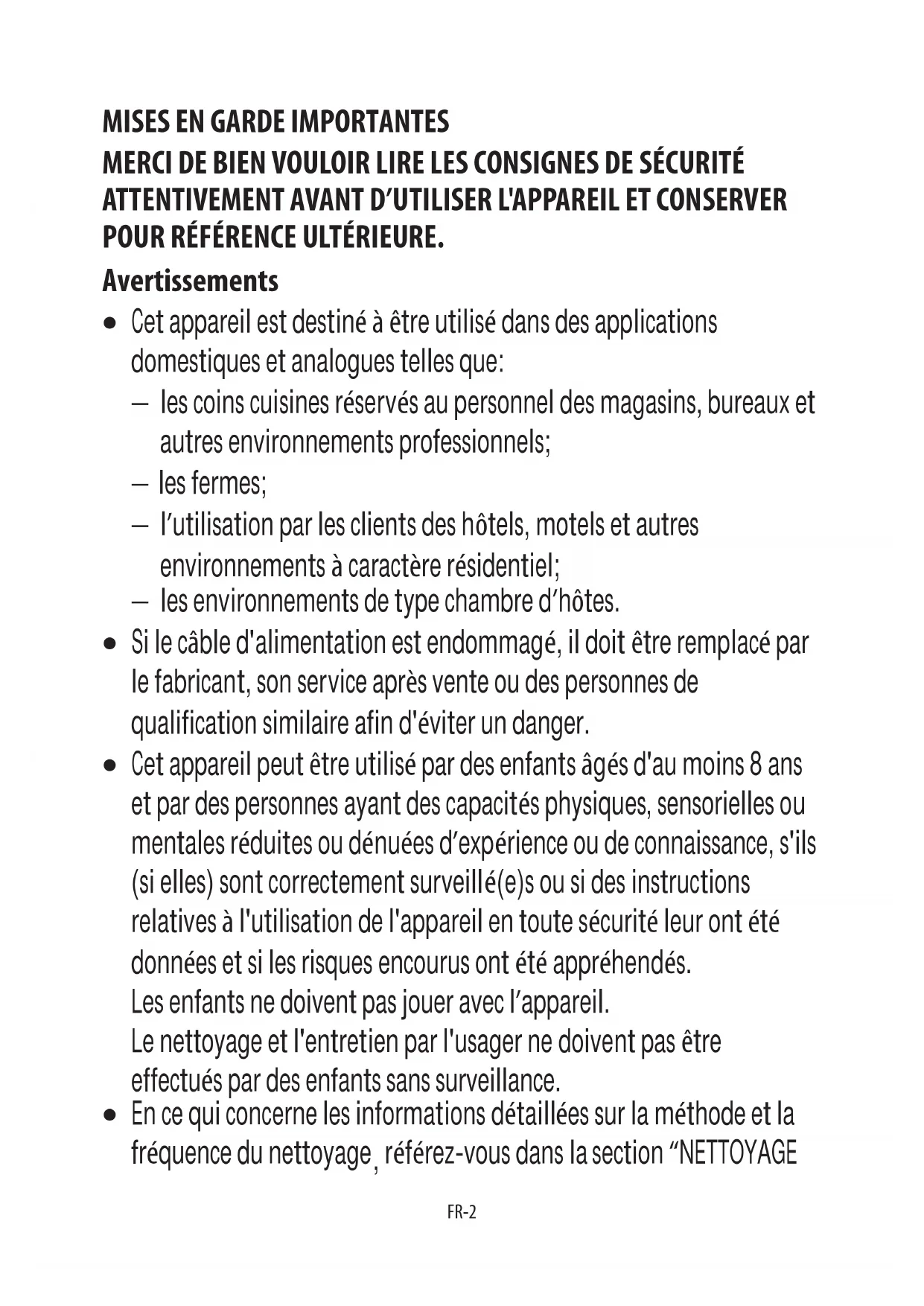

- Cet appareil est destiné à être utilisé dans des applications domestiques et analogues telles que:

— les coins cuisines réservés au personnel des magasins, bureaux et autres environnements professionnels;
— les fermes;
— l'utilisation par les clients des hôtels, motels et autres environnements à caractère résidentiel;
— les environnements de type chambre d'hôtes.

- Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, son service après vente ou des personnes de qualification similaire afin d'éviter un danger.

- Cet appareil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou dénuées d'expérience ou de connaissance, s'ils (si elles) sont correctement surveillé(e)s ou si des instructions relatives à l'utilisation de l'appareil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés.

Les enfants ne doivent pas jouer avec l'appareil.

Le nettoyage et l'entretien par l'usager ne doivent pas être effectués par des enfants sans surveillance.

- En ce qui concerne les informations détaillées sur la méthode et la fréquence du nettoyage, référez-vous dans la section "NETTOYAGE

ET ENTRETIEN" en pages 19-21.

• Les ouvertures de ventilation ne doivent pas être obstruées par un tapis.
• Les ensembles de raccordement neufs fournis avec l'appareil doivent être utilisés; il convient de ne pas réutiliser les ensembles de raccordement usagés.
• Le nombre maximal de couverts à laver par ce lave-vaisselle est de 14 couverts.
• Il convient que la porte ne soit pas laissée en position ouverte dans la mesure où cela pourrait présenter un danger de basculement.
• En ce qui concerne les informations détaillées sur la façon de charger le lave-vaisselle, référez-vous dans la section "Charger les paniers supérieur et inférieuren pages 9-10
• MISE EN GARDE: Les couteaux et les autres ustensiles pointus doivent être placés dans le panier pointe vers le bas ou en position horizontale.
• La pression maximale admissible pour l'arrivée d'eau est de 1 MPa. La pression minimale admissible pour l'arrivée d'eau est de 0,04 MPa.
• La fiche de prise de courant doit demeurer facilement accessible après l'installation de l'appareil.

Précautions de sécurité

• L'installation et les réparations doivent être effectuées par du personnel qualifié.

• Cet appareil est conçu pour une utilisation domestique seulement.

• Pour éviter tout risque de choc électrique, n'immergez pas l'appareil, le câble ou la prise d'alimentation dans de l'eau ou dans tout autre liquide.

• Éteignez et débranchez l'appareil avant le nettoyage et l'entretien.
• Ne vous asseyez pas et ne vous tenez pas debout sur la porte ou sur la grille du lave-vaisselle.
• Ne faites pas fonctionner votre lave-vaisselle si tous les panneaux de l'appareil ne sont pas correctement en place.
• Lorsque vous faites fonctionner le lave-vaisselle, ouvrez soigneusement la porte, car de l'eau peut être éjectée.
• Ne placez pas d'objet lourd sur la porte lorsqu'elle est ouverte. L'appareil pourrait basculer vers l'avant.
• Certains détergents pour lave-vaisselle sont fortement alcalins. Ils peuvent être extrêmement dangereux s'ils sont avalés. Évitez tout contact avec la peau et les yeux et éloignez les enfants du lave-vaisselle lorsque la porte est ouverte.
• Ne lavez pas d'articles en plastique à moins qu'ils ne portent la mention « peut être lavé au lave-vaisselle » ou l'équivalent.
• Utilisez uniquement les détergents et les agents de rinçage recommandés pour un lave-vaisselle automatique.
• N'utilisez jamais de savon, de détergent à lessive ou de détergent pour le lavage des mains pour le lave -vaisselle.
• Ne modifiez pas les boutons de contrôle.
• Instructions de mise à la terre :

* Cet appareil doit être raccordé à la terre. En cas de dysfonctionnement ou de panne, la mise à la terre réduira le

risque de choc électrique en fournissant un chemin de moindre résistance du courant électrique. Cet appareil est équipé d'une fiche de mise à la terre.

* La fiche doit être branchée dans une prise de courant appropriée qui est installée et mise à la terre conformément à tous les codes et règlements locaux.
* Un mauvais branchement de l'équipement de mise à la terre conducteur peut entraîner le risque d'une décharge électrique.
* Vérifiez auprès d'un électricien qualifié ou un représentant au service de la clientèle si vous n'êtes pas sûr(e) que l'appareil est correctement raccordé à la terre.
* Ne modifiez pas la fiche fournie avec l'appareil. Si la fiche ne correspond pas à la prise, faites installer une prise appropriée par un électricien qualifié.

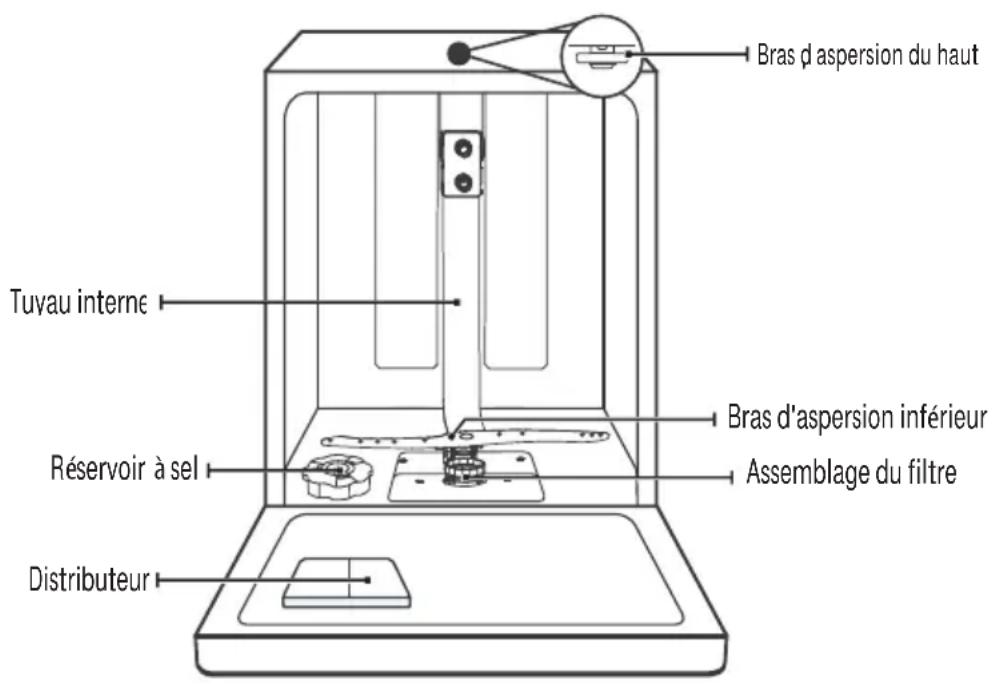

DESCRIPTION DU PRODUIT

Tuyau interne Réservoir à sel Distributeur Bras d'aspersion du haut Bras d'aspersion inférieur Assemblage du filtre

Étagère à couverts

Bras d'aspersion supérieur

Panier inférieur

1 ⏻ Bouton de marche / arrêt
3 ⬇ Bouton de départ différé
5 P Bouton de programme de lavage

2 Bouton de double aspersion
4 Boutons de verrouillage enfants

6 outon de fonction

7 ▷|| Bouton départ/pause
8 Affichage

Affiche la durée du programme de lavage et les indicateurs lumineux:

A	∅	∅	ECO	∅	∅90'	∅	∅
Auto	Intensif	Universel	ECO	Verres	90 minutes	Express	Tremper

• Affiche les indicateurs lumineux des deux bras d'aspersion
  Désigne le programme de lavage du panier supérieur ou inférieur
• Pour afficher l'indicateur de fonction de nettoyage supplémentaire
  • Affiche les voyants Extra sec ^+ et Express ^+
• Pour afficher le voyant de fonction de verrouillage de l'enfant.
• Affiche la durée avant le départ différé, la dureté de l'eau et les codes d'erreur

1. Affiche les indicateurs lumineux de statuts

Remplissagedu liquide de rinçage	Remplissage duCompartiment de sel	Alerte d'arrivéed'eau

Avant de brancher votre lave-vaisselle dans une prise électrique, vérifiez que la tension indiquée sur la plaque signalétique de votre appareil correspond à la tension du secteur domestique. Cet appareil doit être relié à la terre. Le fabricant n'est pas responsable des dommages se produisant à cause de l'utilisation de l'appareil sans mise à la terre.

AVERTISSEMENT : Coupez l'alimentation électrique avant d'installer votre lave-vaisselle.

INSTRUCTIONS D'INSTALLATION

Votre lave-vaisselle peut être installé dans différents emplacements de votre cuisine s'il y a un espace suffisant et une bonne accessibilité pour le raccordement / branchement de votre lave-vaisselle à l'alimentation en eau / vidange et à l'alimentation électrique.

Ne branchez pas l'appareil à une rallonge électrique pour éviter des dangers potentiels.

Raccordement à l'eau froide

L'installation du tuyau doit être effectuée par des professionnels.

Raccordez le tuyau d'alimentation en eau fourni à un connecteur fileté de 3/4 "et assurez-vous qu'il est bien serré.

Si les conduites d'eau sont neuves ou n'ont pas été utilisées pendant une période prolongée, laissez l'eau couler pour que l'eau soit claire. Cette précaution est nécessaire pour éviter le risque de bloquer l'arrivée d'eau et d'endommager l'appareil.

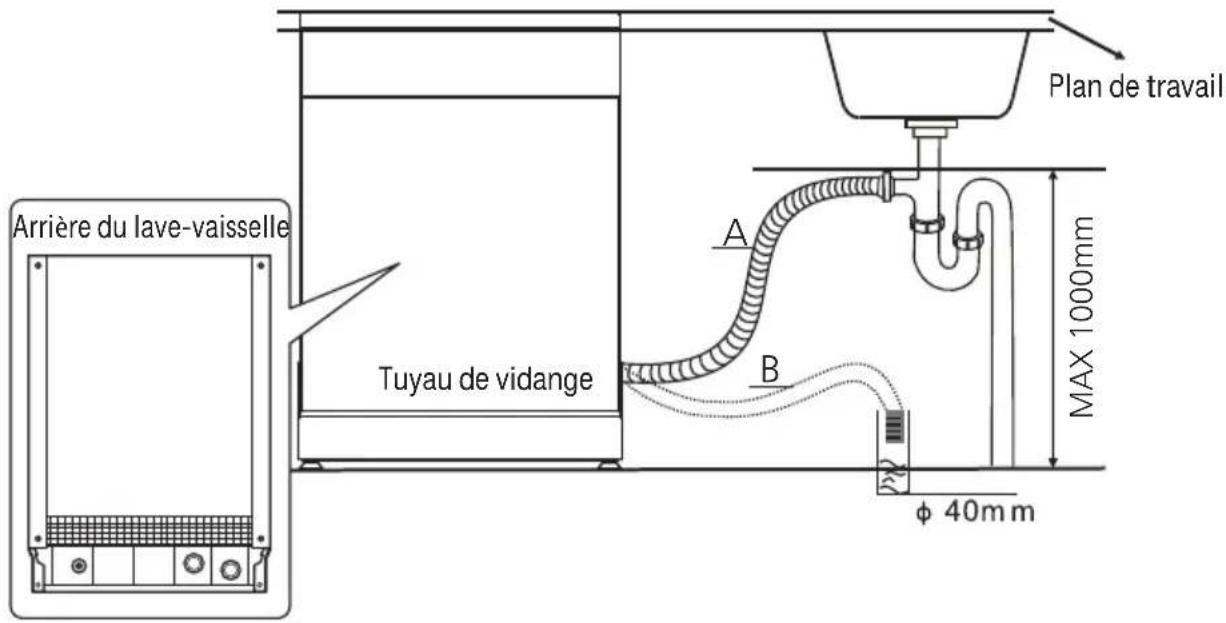

Connexion du tuyau de vidange

Insérez le tuyau de vidange dans un tuyau d'évacuation ou une colonne d'évacuation.

Fixez le tuyau de vidange au mur en utilisant le raccord de siphon fourni. L'extrémité du tuyau doit être raccordée à un tuyau d'évacuation dont la hauteur maximale doit être de 500 mm à 1000 mm au-dessus de la base du lave-vaisselle.

Le diamètre de la colonne d'évacuation doit être d'au moins 40 mm afin de permettre une entreeée d'air autour de l'extrémité du tuyau d'évacuation.

Veuillez fixer solidement le tuyau de vidange dans la position A ou la position B.

L'installation du tuyau doit être effectuée par des professionnels.

Plan de travail Arrière du lave-vaisselle Tuyau de vidange A B MAX 1000mm φ 40mm

En cas de fuite, fermez immédiatement l'alimentation en eau et inspectez intégralement

les raccords du tuyau. Resserrez les raccordements si nécessaire.

Si pour une raison quelconque vous ne parvenez pas à arrêter la fuite vous-même, demandez conseil à un plombier qualifié.

Branchements électriques

L'installation de l'équipement électrique doit être effectuée par des professionnels.

• N'utilisez pas de rallonge électrique, ni d'adaptateur avec cet appareil.
• Ne coupez pas et ne retirez pas la connexion de mise à la terre du câble d'alimentation dans aucune circonstance.

Assurez-vous que la tension et la fréquence du lave-vaisselle correspondent à celles indiquées sur la plaque signalétique.

Branchez la fiche uniquement dans une prise électrique correctement mise à la terre. Si la prise électrique à laquelle l'appareil doit être connecté n'est pas adaptée à la fiche, remplacez-la au lieu d'utiliser un adaptateur ou un adaptateur similaire car ils pourraient provoquer une surchauffe et des brûlures.

Assurez-vous que la mise à la terre est correcte avant l'utilisation.

Mise à niveau

Placez le lave vaisselle sur une surface plane et stable.

Il est essentiel que le lave vaisselle soit installé parfaitement d'aplomb, faute de quoi il risque de mal fonctionner. Le cas échéant, réglez les pieds pour corriger la position.

• Enlevez les restes d'aliments volumineux (par exemple les os), car ils pourraient boucher le filtre ou endommager la pompe de lavage.
• Faites tremper les poêles et les casseroles au fond desquelles il y a des restes brûlés avant de les placer dans les paniers.

AVERTISSEMENTS :

• Veillez à ce que les plats soient solidement positionnés en sorte qu'ils ne puissent pas se renverser ou bloquer la rotation des bras d'aspersion pendant le cycle de lavage.
• Les récipients, tels que les tasses, verres, bols et pots, doivent toujours être placés avec leur ouverture vers le bas et leurs cavités inclinées pour permettre à l'eau d'en sortir.
• N'empilez pas la vaisselle.
• Ne placez pas les verres trop près les uns des autres, car ils risquent de s'entrechoquer et de se casser.
• Placez les articles les plus grands ou les plus difficiles à nettoyer dans le panier inférieur.
• Veillez à ce que les articles à laver soient conçus pour pouvoir être lavés dans un lave-vaisselle.

Articles ne pouvant pas être lavés dans un lave-vaisselle :

• Assiettes, pots et plats en bois
- Articles d'artisanat
- Plats en plastique (sauf s'il est indiqué qu'ils peuvent être lavés dans un lave-vaisselle)
- Plats et objets en cuivre, zinc, étain ou laiton.
- Plats en aluminium
• Vaisselle et couverts en argent
- Verre et cristal
- Articles décorés

Charger les paniers supérieur et inférieur

• Le panier supérieur est conçu pour les articles délicats et légers, par exemple les verres, tasses, soucoupes, bols et plats peu profonds.
• Le panier inférieur est conçu pour les casseroles, couvercles, assiettes, saladiers, couverts, etc.
• Les plats de service et les grands couvercles doivent être placés sur les bords du panier en veillant à ce qu'ils ne gênent pas la rotation du bras de lavage.
• Placez les articles en sorte que l'eau puisse atteindre toutes les surfaces.

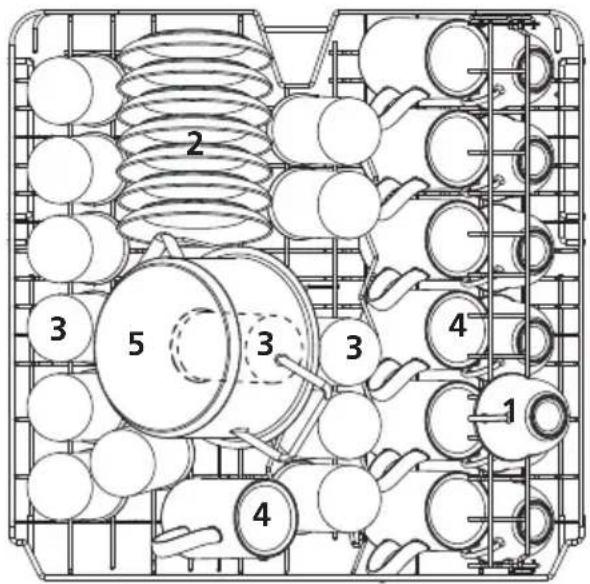

Panier supérieur

2 3 5 3 3 4 1 4

1.Tasses

2.Soucoupes

3.Verres

4.Bols

5.Petite marmite

1. Plat pour le four

7.Assiettes à dessert

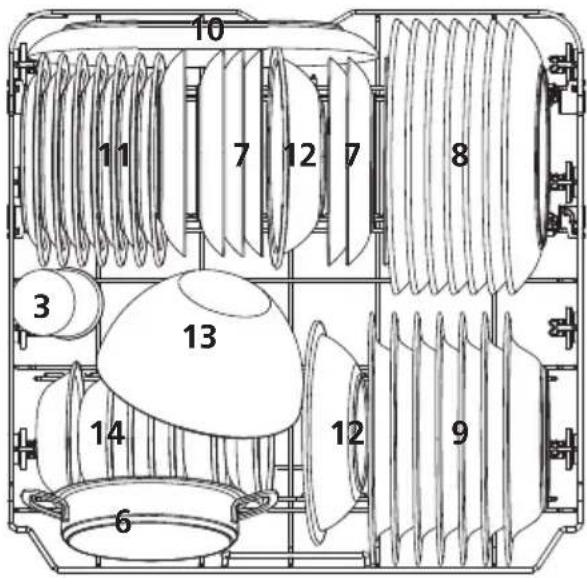

Panier inférieur

10 11 7 12 7 8 3 13 14 12 9 6

8.Assiettes

9.Assiettes creuses

10.Plat ovale

1. Petites assiettes en mélamine

12.Bols en mélamine

1. Bol en verre

14.Bols à dessert

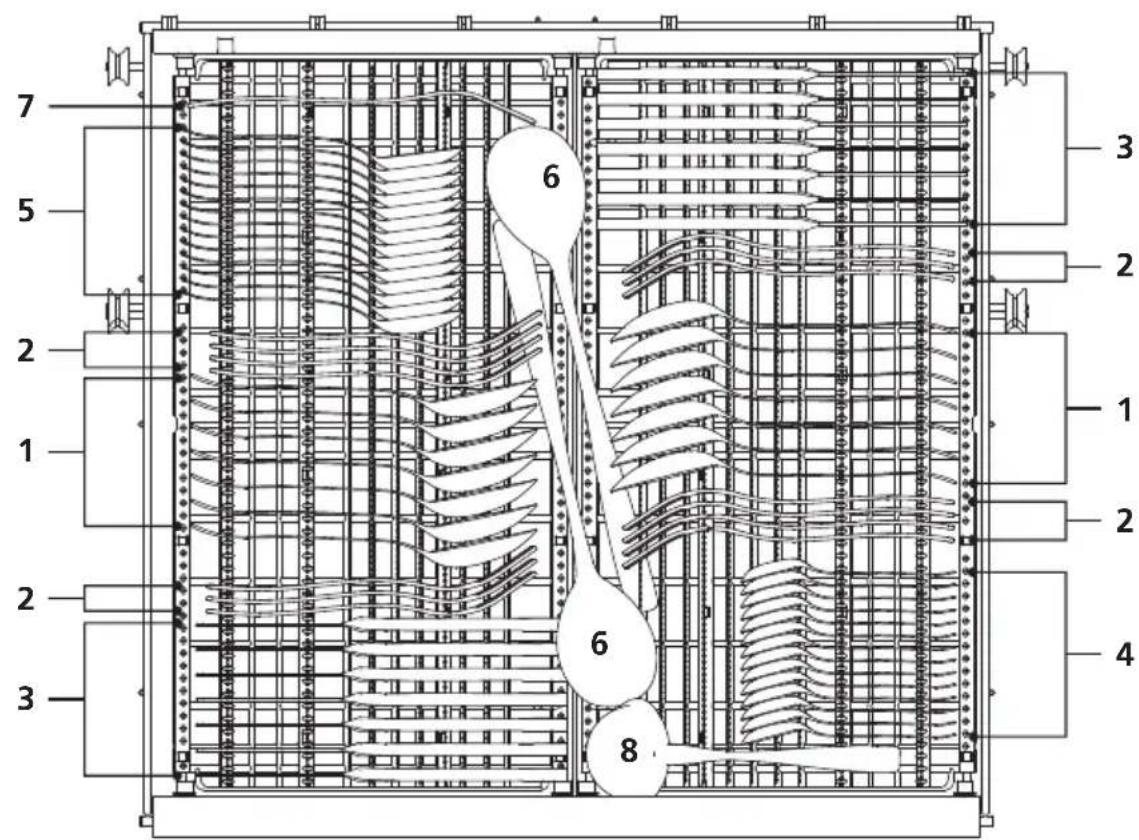

Charger le panier à couverts

Placez les couverts dans le panier.

Le bras d'aspersion du haut ne doit pas être bloqué par les articles. Pendant le chargement, veillez à ne pas vous blesser avec les lames des couteaux.

7 5 2 1 2 3 6 6 8 3 2 1 2 4

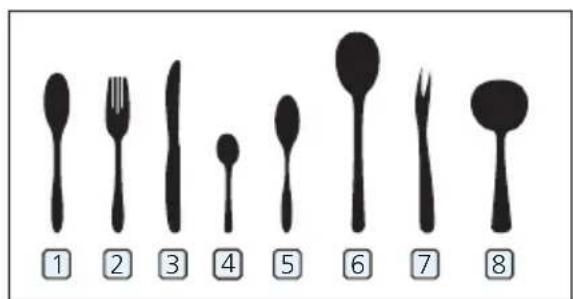

① ② ③ ④ ⑤ ⑥ ⑦ ⑧

1. Cuillères à soupe
2. Fourchettes
3. Couteaux

4. Cuillères à café

5. Cuillères à dessert

6. Cuillères de service
7. Fourchettes de service
8. Louches à sauce

Ne laissez aucun objet dépasser du bas de la cuve.

Chargez toujours les ustensiles tranchants avec le tranchant vers le bas !

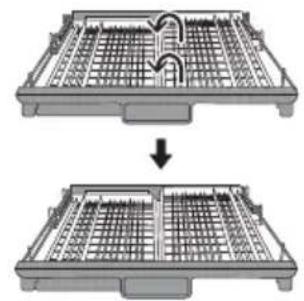

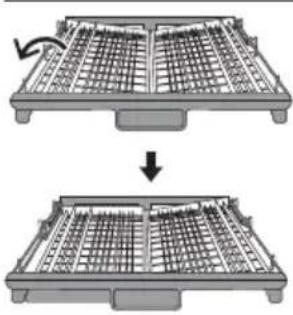

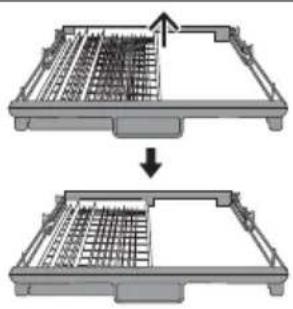

La partie droite est inclinée.

Les deux parties sont plates.

Les deux parties se chevauchent.

La partie droite est retirée.

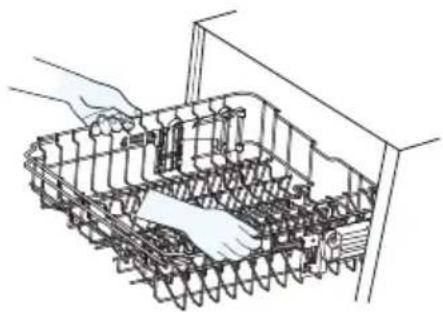

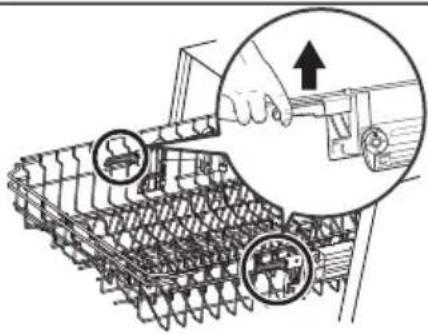

AJUSTER LE PANIER SUPÉRIEUR

Pour soulever le panier supérieur, il suffit de soulever le panier par le centre de chaque côté jusqu'à ce que le panier se verrouille en position supérieure. Il n'est pas nécessaire de soulever la poignée de réglage.

Pour abaisser le panier supérieur, soulevez les poignées de réglage de chaque côté pour libérer le panier et abaissez-le en position inférieure.

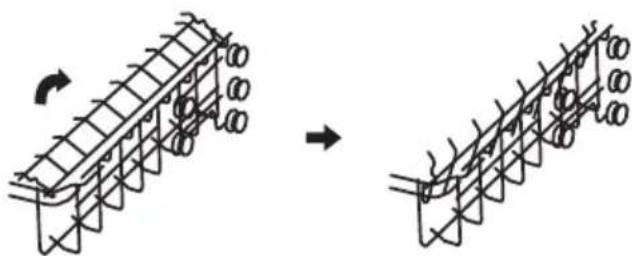

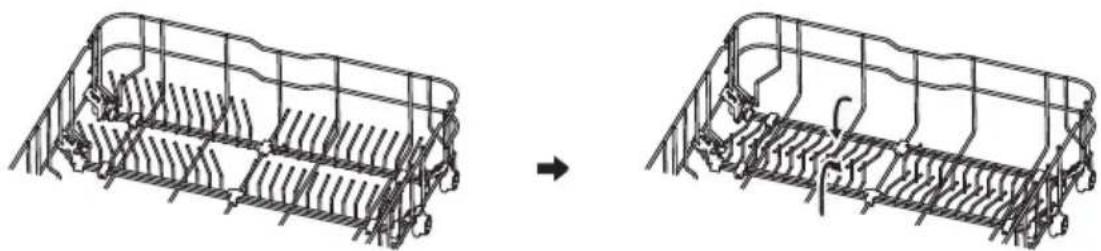

PLIER LE PORTE-TASSES

Pour faire de la place pour des articles plus grands dans le panier supérieur, soulevez le porte-tasses.

Vous pouvez ensuite incliner les grands verres contre le porte-tasses. Vous pouvez également l'enlever lorsque son utilisation n'est pas nécessaire.

Les pointes du panier inférieur servent à tenir les assiettes et les plateaux.

Elles peuvent être rabattues pour laisser plus de place aux articles volumineux.

UTILISATION DE L'ADOUCISSEUR D'EAU

La dureté de l'eau dépend d'un endroit à un autre. Si l'eau utilisée dans votre lave-vaisselle est dure, il y aura des dépôts sur la vaisselle. Cet appareil est équipé d'un adoucisseur d'eau spécial fonctionnant avec du sel spécifiquement conçu pour éliminer les minéraux de l'eau.

ATTENTION :

• Utilisez exclusivement du sel spécifiquement formulé pour les lave-vaisselles domestiques.
• N'utilisez pas de sel de table, car il contient des substances insolubles pouvant endommager le système d'adoucissement d'eau.
• Remplissez le réservoir à sel avant de démarrer le programme de lavage.. Ainsi, la solution excessivement saline sera immédiatement évacuée par l'eau. La présence prolongée d'eau salée dans le réservoir peut provoquer de la corrosion.

Régler la consommation de sel

1. Une fois que le lave-vaisselle est en marche, accédez au mode de réglage de la consommation de sel en maintenant la touche P enfoncé jusqu'à ce que H3 s'affiche.
2. Appuyez plusieurs fois sur P pour sélectionner le réglage adapté à la dureté de l'eau.
3. Appuyez sur ⏻ pour confirmer les réglages.

DURETÉ DE L'EAU				Afficher	Consommation de sel (grammes /cycle)
°d H	°f H	° Clarke	mmol/l
0 – 5	0 – 9	0 – 6	0 – 0,94	H1	0
6 – 11	10 – 20	7 – 14	1,0 – 2,0	H2	9
12 – 17	21 – 30	15 – 21	2,1 – 3,0	H3	12
18 – 22	31 – 40	22 – 28	3,1 – 4,0	H4	20
23 – 34	41 – 60	29 – 42	4,1 – 6,0	H5	30
35 – 55	61 – 98	43 – 69	6,1 – 9,8	H6	60

Réglages d'usine : H3

REMARQUE :

1^ d H = 1,25^ Clarke = 1,78^ f H = 0,178 mmol/l

°d H : Degré allemand °f H : Degré français °Clarke : Degré britannique

Remplissage du réservoir à sel

Ne rajoutez du sel dans le réservoir que si l'indicateur lumineux du sel ⇌ s'allume.

1. Retirez le panier inférieur puis dévissez et enlevez le bouchon du réservoir à sel.
2. Placez l'extrémité de l'entonnoir (fourni) dans le trou et versez environ 1,5 kg de sel pour lave-vaisselle.
3. Remplissez le réservoir à sel jusqu'à sa limite maximale avec de l'eau. Il est normal qu'une petite quantité d'eau sorte du réservoir à sel.
4. Revissez fermement le bouchon.
5. Retirez tout le sel qui est tombé autour de l'ouverture du récipient et dans la cuve.

AVERTISSEMENT!

Le sel est corrosif, il est fortement recommandé de lancer un programme le plus court possible sans vaisselle après chaque remplissage du récipient de sel afin de laver le sel qui aurait pu être déversé dans la cuve.

REMARQUE : En fonction de la manière dont le sel se dissout, l'indicateur d'avertissement du sel ➕ peut rester allumé même si le réservoir à sel est rempli.

UTILISATION DES DISTRIBUTEURS DE RINÇAGE ET DE DÉTERGENT

Fonction du liquide de rinçage

Le liquide de rinçage est libéré pendant le rinçage final pour éviter que l'eau ne forme des gouttelettes sur la vaisselle, ce qui laisserait des traces ou des traînées. Il améliore également le séchage en empêchant l'eau d'adhérer à la vaisselle.

AVERTISSEMENT ! Utilisez uniquement du liquide de rinçage pour lave-vaisselle. Ne remplissez jamais le distributeur de liquide de rinçage avec d'autres substances (par exemple un agent nettoyant pour lave-vaisselle, un détergent liquide). Cela endommagerait votre appareil.

Fonction du détergent

Les ingrédients chimiques qui composent le détergent sont nécessaires pour enlever, écraser et distribuer toute les saletés hors du lave-vaisselle.

AVERTISSEMENT!

- Utilisation correcte du détergent Utilisez uniquement du détergent conçu spécifiquement pour lave-vaisselle. Conservez le détergent dans un endroit frais et sec.

Mettez le détergent en poudre dans le distributeur juste avant de démarrer le programme de lavage.

- Le détergent pour lave-vaisselle est corrosif ! Maintenez-le hors de portée des enfants.

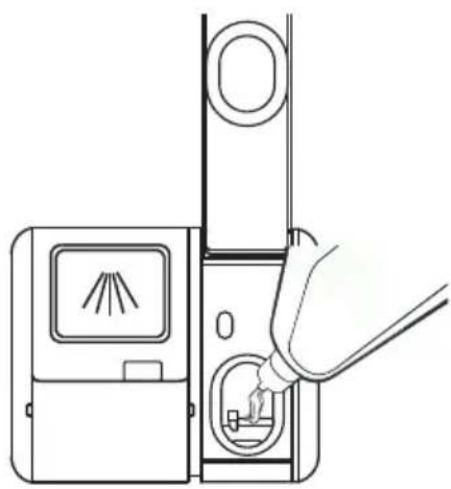

Remplissage du distributeur de liquide de rinçage

1 Retirez le bouchon du distributeur de liquide de rinçage en soulevant le boucho.

3 Refermez le bouchon.

2 Versez le liquide de rinçage dans le distributeur, en faisant attention de ne pas trop en mettre.

Réglage du distributeur du liquide de rinçage

Pour obtenir une meilleure performance de séchage avec un liquide de rinçage limité, le lave-vaisselle est conçu pour que l'utilisateur ajuste la consommation. Suivez les étapes ci-dessous :

1. Mettez le lave-vaisselle en marche.
2. Dans les 60 secondes après la mise sous tension du lave-vaisselle, appuyez et maintenez enfoncé ▷|| durant environ 5

secondes puis appuyez sur

pour accéder le mode de réglage.

• L'écran affiche d3.

1. Appuyez plusieurs fois sur P pour sélectionner le réglage adapté.

2. Le réglage sera confirmé si aucune opération n'est activée avant environ 5 secondes

Remplissage du distributeur de détergent

Affichage	Quantité de liquide de rinçage (mL)
d1	1.2
d2	2.4
d3	3.6
d4	4.8
d5	6.0

1. Faites glisser le contrôle vers la droite pour ouvrir le bouchon du distributeur de détergent.

1. Ajoutez du détergent dans le compartiment.

1. Fermez le bouchon en le faisant glisser vers l'avant et en appuyant dessus.

Programme	Type de vaisselle	Description du cycle	Détergent Prélavage / Lavage principal	Duréedu programme (minutes)	Energie (kWh)	Consommation d'eau (L)	Besoin de liquide de rinçage ?
	Lavage à détection automatique pour la vaisselle légèrement, normalement ou extrêmement sale.	Prélavage (45°C)Lavage (55-65 °C)RinçageRinçage (50-55°C)Séchage	22g(1 ou 2 pastilles )	90-180	0,850-1.550	8,5-18	Oui
	Pour une vaisselle légèrement sale, normale ou très sa le , avec ou sans résidus d'aliments séchés	Prélavage (50°C)Lavage (65°C)RinçageRinçageRinçage (60°C)Séchage	4/18g(1 ou 2 pastilles)	205 1, 1	500	6,6 Oui
	Pour une vaisselle normalement sale	Prélavage (45°C)Lavage (55°C)RinçageRinçage (55°C)Séchage	4/18g(1 ou 2 pastilles)	175 Oui	0,980	3,6
ECO(*EN60436)	Pour la vaisselle raisonnablement sale, par exemple, marmites, assiettes, verres et poèles légèrement sales	PrélavageLavage (50°C)RinçageRinçage (50°C)Séchage	4/18g(1 ou 2 pastilles)	198 0, Oui	747	9,8
	Pour une vaisselle peu sale et les verres	PrélavageLavage (50°C)Rinçage(50°C)Rinçage (50°C)Séchage	4/18g(1 pastille)	120 0,9 1 Oui	50	3,5
	Pour une vaisselle normalement sale nécessitant un lavagerapide	Lavage (60°C)RinçageRinçage (50°C)Séchage	22g(1 pastille)	90 1 Oui	1,180	2,5
	Un lavage plus court pour une vaisselle peu sale ne nécessitant pas de séchage	Lavage (45°C)Rinçage (45°C)	12 g	30 0,820 11		,2	Non
	Pour rincer les salissures non adhérentes des plats	Prélavage	N/A	15	N/A	4,1 Non

REMARQUE :

*EN 60436 :)Ce programme est le cycle test, Informations de test comparatif selon la norme EN 60436.

• Le programme eco convient au lavage d'une vaisselle normalement sale, qu'il constitue le programme le plus efficace en termes de consommations combinées d'énergie et d'eau et qu'il est utilisé pour évaluer la conformité de l'appareil avec la législation européenne en matière d'écoconception.
• Charger le lave-vaisselle ménager jusqu'à la capacité indiquée par le fabricant contribuera à économiser de l'énergie et de l'eau.
  • Le prérinçage manuel de la vaisselle augmente la consommation d'énergie et d'eau et n'est pas recommandé.
• Laver la vaisselle au moyen d'un lave-vaisselle consomme généralement moins d'énergie et d'eau en fonctionnement que de laver la vaisselle à la main quand le lave-vaisselle ménager est utilisé conformément aux instructions du fabricant.

• Les valeurs données pour les programmes autres que le programme eco sont purement indicatives.

• Ouvrez le robinet d'eau.

• Ouvrez la porte du lave-vaisselle.
• Inspectez les filtres.

- Assurez-vous qu'ils sont propres et correctement positionnés. Référez-vous au paragraphe « Nettoyage et entretien ».

1. Vérifiez qu'il y a du sel et du liquide de rinçage dans l'appareil.
2. Chargez la vaisselle.
3. Vérifiez que les bras d'aspersion peuvent tourner librement.
4. Ajoutez la quantité requise de détergent dans le distributeur conformément aux indications du tableau « Programmes de lavage ».
5. Fermez bien la porte du lave vaisselle.
6. Appuyez sur ⏻ pour démarrer le lave-vaisselle.

7. Appuyez plusieurs fois sur P pour sélectionner le programme de lavage souhaité.

8. Le témoin lumineux du programme correspondant s'allume.

9. Minuteur de démarrage différé : Le minuteur de démarrage différé vous permet de différer le démarrage du programme de lavage de 1 heure à 24 heures.

Appuyez plusieurs fois sur ✅ jusqu'à ce que l'heure de démarrage différée souhaitée s'affiche à l'écran.

Une fois le retardateur réglé, appuyez sur ▷llpour activer la fonction.

Pour annuler le départ différé, appuyez tout d'abord sur ▶||puis appuyez plusieurs fois sur √ jusqu'à ce que l'affichage indique "H:00".

1. Si vous voulez activer d'autres fonctions, appuyez plusieurs fois sur ■■ jusqu'à ce que

•le voyant de la fonction désirée s'allume.

La fonction Extra sec ne peut être utilisée qu'avec les programmes Intensif, Universel, Éco, Verres et 90 minutes. Quand cette fonction est activée, le lave-vaisselle augmente la température à la fin du programme pour améliorer le séchage.

• La fonction Express ➕ ne peut être utilisée qu'avec les programmes Intensif, Universal, Éco, Verres et 90 minutes. Quand cette fonction est activée, le lave-vaisselle réduit la durée du programme tout en augmentant légèrement la quantité d'eau et la consommation électrique.

• La fonction nettoyage supplémentaire ne peut être utilisée qu'avec les programmes Intensif, Universal, Éco, Verres et 90 minutes. Quand cette fonction est activée, le lave-vaisselle augmente la temperature pendant le lavage principal. Choisissez cette function pour une meilleur performance de nettoyage et la consummation d'énergie et d'eau sera augmentée

• Appuyez plusieurs fois sur pour sélectionner le bras de lavage supérieur, inférieur ou les deux paniers durant un cycle de lavage.

- les indicateur(s) correspondant(s) s'llumera(ront) sur Iran.

1. Appuyez sur ▷|| pour lancer le lavage.

- Si vous avez oublié d'ouvrir le robinet d'eau, après 1 à 2 minutes, l'indicateur lumineux d'alerte d'arrivée d'eau s'allumera.

1. Une fois le programme terminé, le lave-vaisselle sonnera et s'arrêtera.

2. La porte s'ouvrira un peu automatiquement pour aider à obtenir de meilleures performances de séchage.

- La fonction d'ouverture automatique de la porte n'est pas disponible pour les programmes 🐎 et 🐎

1. Ouvrez complètement la porte pour décharger la vaisselle.

AVERTISSEMENT!

• Le cycle de lavage ne pourra pas démarrer si la porte du lave-vaisselle est ouverte ou si elle est mal fermée.
• N'ouvrez pas la porte tant que le lave-vaisselle fonctionne : vous risqueriez de vous brûler avec les jets d'eau bouillante.

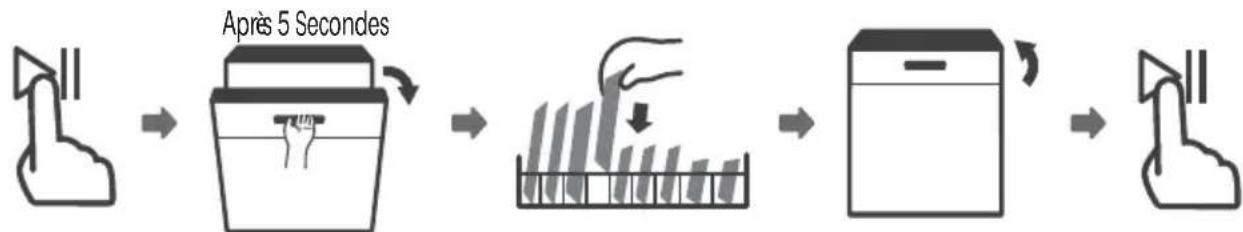

Ajouter de la vaisselle supplémentaire

Un plat oublié peut être ajouté à tout moment avant l'ouverture du distributeur de détergent. Si tel est le cas, suivez les instructions ci-dessous :

1. Appuyez sur pour mettre le fonctionnement en pause.
2. Attendez 5 secondes puis ouvrez la porte.
3. Ajoutez les plats oubliés.
4. Fermez la porte.
5. Appuyez sur ▷II. Le programme reprend à partir du point où vous l'avez interrompu.

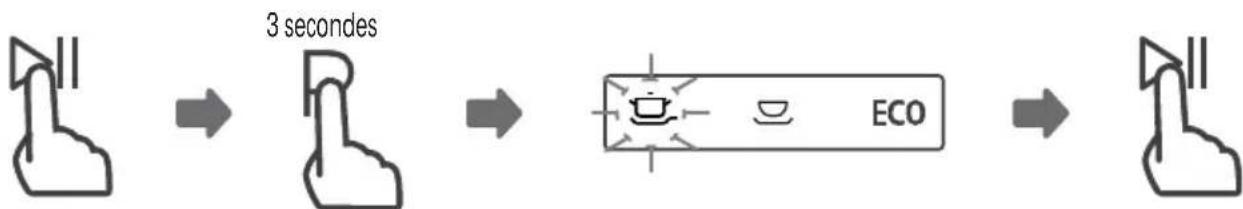

Changement d'un programme de lavage en cours

Un cycle de lavage ne peut être modifié que s'il a fonctionné pendant une courte période, sinon le détergent aura déjà été libéré et le lave-vaisselle aura déjà vidangé l'eau de lavage. Dans ce cas, le lave-vaisselle doit être réinitialisé et le distributeur de détergent doit être rempli. Pour réinitialiser le lave-vaisselle, suivez les instructions ci-dessous :

1. Appuyez sur pour mettre le fonctionnement en pause.
2. Appuyez et maintenez le bouton P enfoncé durant plus de 3 secondes – le programme sera annulé. Vous entendrez un bip sonore.
3. Appuyez plusieurs fois sur P pour sélectionner un nouveau programme.

- Le nouveau numéro du programme sélectionné s'allume.

1. Appuyez sur le bouton ▷ pour démarrer le programme.

Fonction sécurité enfants

La fonction sécurité enfants de votre lave-vaisselle évite les changements involontaires de programme et empêche les enfants de jouer avec les commandes pendant que l'appareil fonctionne.

Pour activer cette fonction, maintenez appuyées les touches et en maintenez ces boutons enfoncés jusqu'à ce que l'indicateur lumineux de verrouillage s'allume.

Pour désactiver cette function, appuyez et maintenez simultanément les deux boutons enfoncés jusqu'à ce que l'indicateur lumineux 📁 s'éteigne.

NETTOYAGE ET ENTRETIEN

• Éteignez et débranchez toujours l'appareil avant de le nettoyer.
• Pour éviter que de l'eau ne pénètre dans les composants électriques et de verrouillage de la porte, n'utilisez pas de spray nettoyant.
• N'utilisez pas de nettoyants abrasifs ou de tampons à récurer car ils peuvent endommager le revêtement de la surface.

Ce lave-vaisselle nettoie la vaisselle en aspergeant un mélange d'eau propre et de détergent (sous pression) sur la surface sale des ustensiles. L'eau est pompée par le bras d'aspersion en rotation, passe par un filtre qui enlève les restes de nourriture et les particules sales, puis retourne dans le bras d'aspersion.

L'eau sale est pompée et remplacée par de l'eau propre à la fin de chaque cycle (le nombre de fois dépend du cycle utilisé).

REMARQUE :

Une eau trop dure affecte le fonctionnement du lave-vaisselle. L'eau dure provoque également des dépôts d'hydroxyde de calcium (pellicule blanche) et/ou de tartre sur la surface intérieure en inox de la cuve et sur la résistance du lave-vaisselle, située dans le puisard sous la grille amovible du filtre.

Pour minimiser les conséquences de ce problème, il est recommandé de faire fonctionner le lave-vaisselle à vide avec 1 verre de vinaigre blanc (au moins une fois par semaine).

Nettoyage de la porte et du joint de porte

Nettoyez régulièrement les joints de la porte avec un chiffon doux et humide pour éliminer les dépôts d'aliments. Lors du chargement du lave-vaisselle, des résidus d'aliments et de boissons peuvent s'égoutter sur les côtés de la porte du lave-vaisselle. Ces surfaces sont en dehors de la cuve de lavage et ne sont pas accessibles par l'eau des bras d'aspersion. Tout dépôt doit être essuyé avant la fermeture de la porte.

Nettoyage du panneau de contrôle

Si un nettoyage est nécessaire, essuyez le panneau de contrôle uniquement avec un chiffon doux et humide.

Nettoyage du dispositif de filtrage

Le dispositif de filtrage situé à la base de la cuve de lavage retient les gros débris du cycle de lavage. Les gros débris récupérés peuvent obstruer les filtres. Vérifiez régulièrement l'état des filtres et nettoyez-les au besoin sous l'eau courante. Suivez les étapes ci-dessous pour nettoyer les filtres dans la cuve de lavage.

Ouvrir

1 Tenez le filtre pour gros débris et faites-le pivoter dans le sens inverse des aiguilles d'une montre pour le déverrouiller. Soulevez le filtre et retirez-le du lave-vaisselle.

Filtre pour gros débris Filtre principal Filtre fin

2 Retirez le filtre fin du dispositif de filtrage. Détachez le filtre pour gros débris du filtre principal en pressant doucement les languettes du haut et en le tirant.

3 Rincez les filtres en les passant sous l'eau courante.

Pour un nettoyage plus en profondeur, utilisez une brosse souple de nettoyage.

4 Réassemblez les filtres, replacez l'insert de filtre et faites-le pivoter dans le sens des aiguilles d'une montre jusqu'à la flèche de fermeture.

AVERTISSEMENTS!

• Ne serrez pas trop les filtres. Remettez les filtres dans l'ordre, sinon de gros débris pourraient s'introduire dans le système et provoquer un blocage.
• N'utilisez jamais le lave-vaisselle sans les filtres en place. Un remplacement incorrect des filtres peut réduire le niveau de performance de l'appareil et endommager la vaisselle et les ustensiles.

Nettoyage des bras d'aspersion

Il est nécessaire de nettoyer régulièrement les bras d'aspersion, faute de quoi les produits chimiques pour l'eau dure obstrueraient les jets des bras d'aspersion et les roulements.

Pour nettoyer les bras d'aspersion, suivez les instructions ci-dessous :

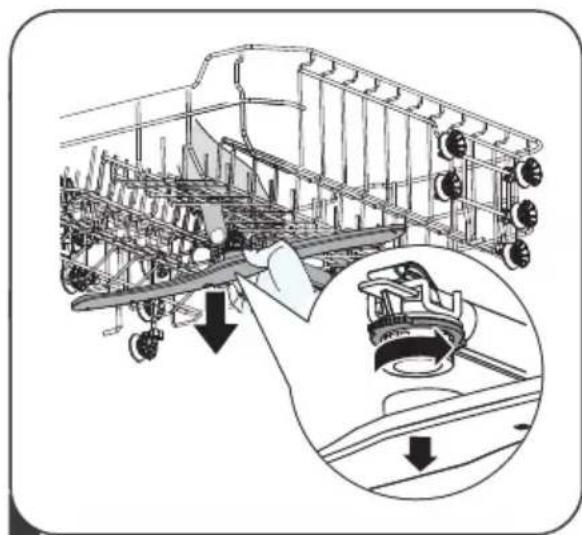

Pour retirer le bras d'aspersion supérieur, maintenez l'écrou au centre et tournez le bras d'aspersion dans le sens inverse des aiguilles d'une montre pour le retirer.

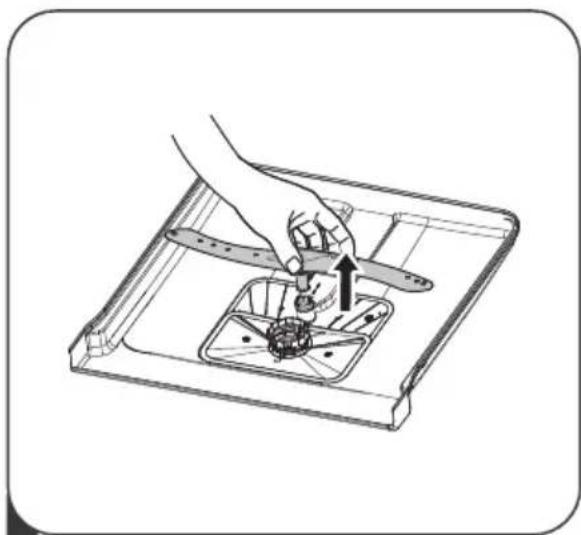

2 Pour retirer le bras d'aspersion inférieur, tirez le bras vers le haut.

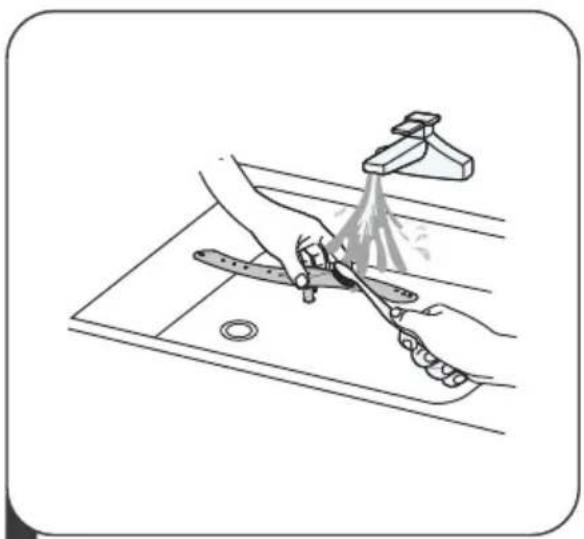

Lavez les bras à l'eau chaude savonneuse à l'aide d'une brosse souple. Replacez-les après les avoir bien rincés.

Précautions contre le gel

Veuillez prendre des mesures de protection contre le gel sur le lave-vaisselle en hiver. Après chaque cycle de lavage, procédez comme suit :

1. Coupez l'alimentation électrique du lave-vaisselle à la source d'alimentation.
2. Fermez l'alimentation en eau et débranchez le tuyau d'arrivée d'eau de la vanne d'eau.
3. Vidangez l'eau du tuyau d'arrivée et de la vanne d'eau (utilisez une casserole pour recueillir l'eau).
4. Reconnectez le tuyau d'arrivée d'eau à la vanne d'eau.
5. Retirez le filtre du fond de la cuve et utilisez une éponge pour absorber l'eau du puisard.

Après chaque lavage

Après chaque lavage, fermez l'alimentation en eau de l'appareil et laissez la porte légèrement ouverte afin que l'humidité et les odeurs ne restent pas emprisonnées à l'intérieur.

Pas de solvants ou de nettoyage abrasif

Pour nettoyer l'extérieur et les pièces en caoutchouc du lave-vaisselle, n'utilisez pas de solvants ni de produits de nettoyage abrasifs. Utilisez uniquement un chiffon avec de l'eau tiède savonneuse.

Pour éliminer les taches ou les traces de la surface intérieure, utilisez un chiffon imbibé d'eau et un peu de vinaigre, ou un produit nettoyant spécialement conçu pour lave-vaisselle.

Lorsque le lave-vaisselle n'est pas utilisé pendant une longue durée

Il est recommandé d'exécuter un cycle de lavage avec le lave-vaisselle vide puis retirez la fiche de la prise de courant, coupez l'alimentation en eau et laissez la porte de l'appareil légèrement ouverte. Cela permettra de préserver les joints de la porte et d'empêcher la formation d'odeurs dans l'appareil.

Déplacement de votre appareil

Si vous devez déplacer l'appareil, essayez de le maintenir en position verticale. Si nécessaire, il peut être placé sur le dos.

Nettoyage des joints

L'un des facteurs responsables de la formation d'odeurs dans le lave-vaisselle est la nourriture qui reste emprisonnée dans les joints. Un nettoyage régulier avec une éponge humide empêchera ces odeurs.

Avant d'appeler pour une réparation

L'examen des tableaux des pages suivantes peut vous aider à solutionner le problème.

Problème Causes possibles Solution possible
Le lave-vaisselle ne démarre pas	Le fusible a grillé ou le disjoncteur s'est déclenché.	Changez le fusible ou réenclenchez le disjoncteur.Débranchez tous les autres appareils branchés sur le même circuit électrique que le lave-vaisselle.
	L'alimentation en électricité n'est pas activée.	Vérifiez que le lave-vaisselle est allumé et que sa porte est complètement fermée.Vérifiez que le câble électrique est bien branché dans la prise de courant.
	La porte n'a pas été correctement fermée.	Fermez complètement la porte.
L'eau n'est pas pompée dans le lave-vaisselle.	Le tuyau de vidange est plié.	Inspectez le tuyau de vidange.
	Les filtres sont encrassés.	Nettoyez les filtres (voir le paragraphe « Nettoyage des filtres »).
	L'évier de la cuisine est bouché.	Vérifiez que l'évier de la cuisine se vide correctement. Si l'évier de la cuisine ne se vide pas, demandez à un plombier de l'inspecter.
Il y a de la mousse dans la cuve.	Le détergent utilisé est inapproprié.	Utilisez exclusivement du détergent spécifiquement conçu pour les lave-vaisselles afin d'éviter qu'il n'y ait de la mousse. Si de la mousse se forme, ouvrez la porte du lave-vaisselle et attendez qu'elle se réduise. Ajoutez quelques litres (env 5L)d'eau froide au fond du lave-vaisselle. Fermez la porte du lave-vaisselle puis sélectionnez n'importe quel cycle. Initialement, le lave-vaisselle videra l'eau. Ouvrez la porte une fois la vidange terminée et vérifiez si la mousse a disparu.Si nécessaire, répétez cette opération.
	Du liquide de rinçage a été renversé.	Essuyez toujours tout liquide de rinçage qui aurait débordé.
Les surfaces intérieures de la cuve sont tachées.	Le détergent utilisé contient du colorant.	Assurez-vous que le détergent ne contient pas de colorant.
Les surfaces internes sont recouvertes d'un film blanc.	Il est dû aux minéraux contenus dans l'eau dure.	Nettoyez l'intérieur de la cuve avec une éponge humide et un détergent pour lave-vaisselle (portez des gants en caoutchouc).N'utilisez jamais aucun produit autre que des détergents spécifiquement conçus pour les lave-vaisselles afin d'éviter qu'il n'y ait de la mousse.
Il y a des traces de rouille sur les couverts.	Les couverts ne sont pas résistants à la corrosion.	Évitez de laver au lave-vaisselle les articles qui ne résistent pas à la corrosion.
	Un programme n'est pas exécuté après l'ajout de sel pour lave-vaisselle. Des traces de sel ont pénétrées dans le cycle de lavage.	Exécutez toujours un programme de lavage sans vaisselle après avoir ajouté du sel.
	Le bouchon du réservoir à sel est desserré.	Vérifiez que le bouchon est sécurisé.
Le lave-vaisselle est bruyant.	Les plats s'entrechoquent les uns contre les autres.Les bras d'aspersion percutent des plats.	Consultez le chapitre « Charger les paniers » pour repositionner la vaisselle.
La vaisselle n'est pas propre.	Les plats n'ont pas été correctement positionnés.	Consultez le chapitre « Charger les paniers ».
	Le programme de lavage sélectionné est trop doux.	Choisissez un programme plus intensif.Consultez le tableau « Programmes de lavage ».
	Une quantité insuffisante de détergent a été utilisée ou le détergent utilisé n'est pas approprié.	Utilisez davantage de détergent ou changez-en.
	Les bras d'aspersion sont bloqués.	Modifiez la position des plats pour qu'ils ne gênent pas la rotation des bras d'aspersion.
	Les filtres ne sont pas propres ou ne sont pas correctement positionnés.	Nettoyez et/ou installez correctement les filtres.
Nébulosité sur la verrerie	Combinaison d'eau douce avec trop de détergent	Utilisez moins de détergent si votre eau est douce et sélectionnez un cycle plus court pour laver la verrerie et la nettoyer.
Des taches blanches apparaissent sur la vaisselle et les verres	Les eaux dures peuvent provoquer des dépôts de tartre.	Ajoutez du détergent
Les plats ne sèchent pas bien.	Les plats n'ont pas été correctement positionnés.	Consultez le chapitre « Charger les paniers ».
	Le réservoir de liquide de rinçage est vide ou n'est pas assez rempli.	Augmentez la quantité de liquide de rinçage ou rajoutez-en.
	Un programme non approprié a été sélectionné.	Sélectionnez un programme dont la durée de lavage est plus longue.

Codes d'erreur

Codes	Signification	Causes	possibles	Solution	Possible
E1	L'arrivée d'eau prend trop de temps.	Le robinet n'est pas ouvert, ou l'alimentation en eau est restreinte ou la pression d'eau est insuffisante.		Ouvrez le robinet d'eau.Vérifiez si le tuyau d'arrivée n'est pas bloqué. Augmentez la pression d'eau.
E3	La température requise n'est pas atteinte.	L'élément chauffant dysfonctionne		Contactez le service après-vente pour remplacer l'élément chauffant.
E4	Débordement.	Certaines pièces du lave-vaisselle fuient.		Contactez le service après-vente pour réparer l'appareil ou faire remplacer des pièces.

AVERTISSEMENTS ! Au cas où l'eau déborderait, coupez l'arrivée d'eau avant d'appeler le réparateur.

Tension / fréquence nominale	220-240V~ 50Hz
Puissance nominale	1760-2100W
Pression d'eau	0,04 –1MPa

Nom du fournisseur ou marque commerciale: Etablissements Darty & fils © | THOMSON
Adresse du fournisseur: 129 Avenue Gallieni, 93140 Bondy, France
Référence du modèle: TDW6045WH, TDW6045SL
Paramètres généraux du produit:
Paramètre	Valeur	Paramètre	Valeur
Capaciténominale (1) (ps)	14	Dimensions en cm	Hauteur	84.5
			Largeur	59.8
			Profondeur	61.0
IEE (1)	43.9	Classe d'efficacité énergétique (1)		C
Indice deperformance delavage (1)	1.125	Indicede performance de séchage (1)		1.065
Consommation d'énergie en kWh [par cycle], sur la base du programme eco avec alimentation en eau froide. La consommation réelle d'énergie dépend des conditions d'utilisation de l'appareil.	0.747	Consommation d'eau en litres [par cycle], sur la basedu programme eco. Laconsommation d'eau réelle dépend des conditions d'utilisation de l'appareil et de la dureté de l'eau.		9.8L
Durée duprogramme (1) (h:min) Type	3:18			à pose libre
Émissionsde bruitacoustiquedans l'air (1) [dB(A) re 1 pW]	44	Classe d'émissions de bruit acoustique dans l'air (1)		B
Mode arrêt (W) (le cas échéant) Mode veille (1/49) (le cas échéant)				N/A
Démarrage différé (W) (le cas échéant)	1.00	Mode veille avec maintien de la connexion au réseau (W) (le cas échéant)		N/A
Durée minimale de la garantie offerte par le fournisseur: 2 ans
Informations supplémentaires:
Lien internet vers le site web du fournisseur où se trouvent les informations visées à l'annexe II, point 6, du règlement (UE) 2019/2022 de laCommission: www.darty.com/www.vandenborre.be

(1) Pour le programme eco.
Thomson et le logo Thomson sont des marques de Technicolor (S.A.) ou de ses filiales et sont utilisées sous licence par Fnac Darty (S.A.).

Pour accéder aux informations sur le modèle stocées dans la base de données des produits :

Cliquer sur le lien

Ne démontez pas et ne réparez pas l'appareil vous-même. Ne pas respecter cette consigne peut entraîner un choc électrique ou des blessures.

Pour demander une réparation professionnelle et commander des pièces de rechange, veuillez vous adresser au service après-vente FNAC DARTY.

Les pièces de rechange pour vos appareils seront livrées sous 15 jours ouvrés après réception de la commande.

Veuillez noter!

Tous les appareils ont une garantie de 2 ans.

La garantie ne couvre pas les dommages causés par une mauvaise installation, une modification non autorisée, une auto-réparation ou une réparation non professionnelle.

Contactez-nous :

www.darty.com0978 970 97024 heu res / 247 jours / 7129 Avenue Gallieni,93140 Bondy,France

in alle vertrouwenwww.vandenborre.be02 334 00 008h-18hLundi à SamediSlesbroekstraat 1011600 Sint-Pieters-LeeuwBelgium

www.bcc.nl020 334 88 888h – 18h du lundi au vendredi9h – 17h le samediBellsigngel, 611119 NT SCHIPHOLNetherlands

MISE AU REBUT

En tant que distributeur responsable, nous accordons une grande importance à la protection de

l'environnement.

Nous vous encourageons à respecter les procédures correctes de mise au rebut de votre appareil, des piles et des éléments d'emballage. Cela aidera à préserver les ressources naturelles et à garantir qu'il soit recyclé d'une manière respectueuse de la santé et de l'environnement.

Vous devez jeter ce produit et son emballage selon les lois et les règles locales.

Puisque ce produit contient des composants électroniques et parfois des piles, le produit et ses accessoires doivent être jetés séparément des déchets domestiques lorsque le produit est en fin de vie.

Pour plus de renseignements sur les procédures de mise au rebut et de recyclage, contactez les autorités de votre commune.

Apportez l'appareil à un point de collecte local pour qu'il soit recyclé. Certains centres acceptent les produits gratuitement.

PENSEZ AU TRI ! ENSEMBLE RÉDUISONS L'IMPACT ENVIRONNEMENTAL DES EMBALLAGES

BARQUETTE ET FILM PLASTIQUE À JETER

BOÎTES CARTON À RECYCLER

CONSIGNE POUVANT VARIER LOCALEMENT > WWW.CONSIGNESDETRI.FR

En raison des mises au point et améliorations constamment apportées à nos produits, de petites incohérences peuvent apparaître dans ces instructions. Veuillez nous excuser pour la gène occasionnée.

Etablissements Darty & fils ©,

129 Avenue Gallieni, 93140 Bondy, France 10/05/2021

Déclaration UE de Conformité

Description du produit:

Référence commerciale:

/Modelnummer / Numero de modelo /

Numero do modelo:

TDW6045WH

TDW6045SL

Nous déclarons que le produit ci-dessus a été évalué et jugé conforme aux dispositions des directives et des normes européennes énumérées ci-après:

La présente déclaration de conformité est établie sous la seule responsabilité du fabricant.

Le responsable de cette déclaration est :

Signed by and on behalf of – Signé par et au nom de : Etablissements Darty & Fils

Name - Nom: Hervé HEDOUIS
