Soort product	Vrijstaande vaatwasser
Merk	Thomson
Model	TDW 450 WH
Capaciteit	10 standaard couverts

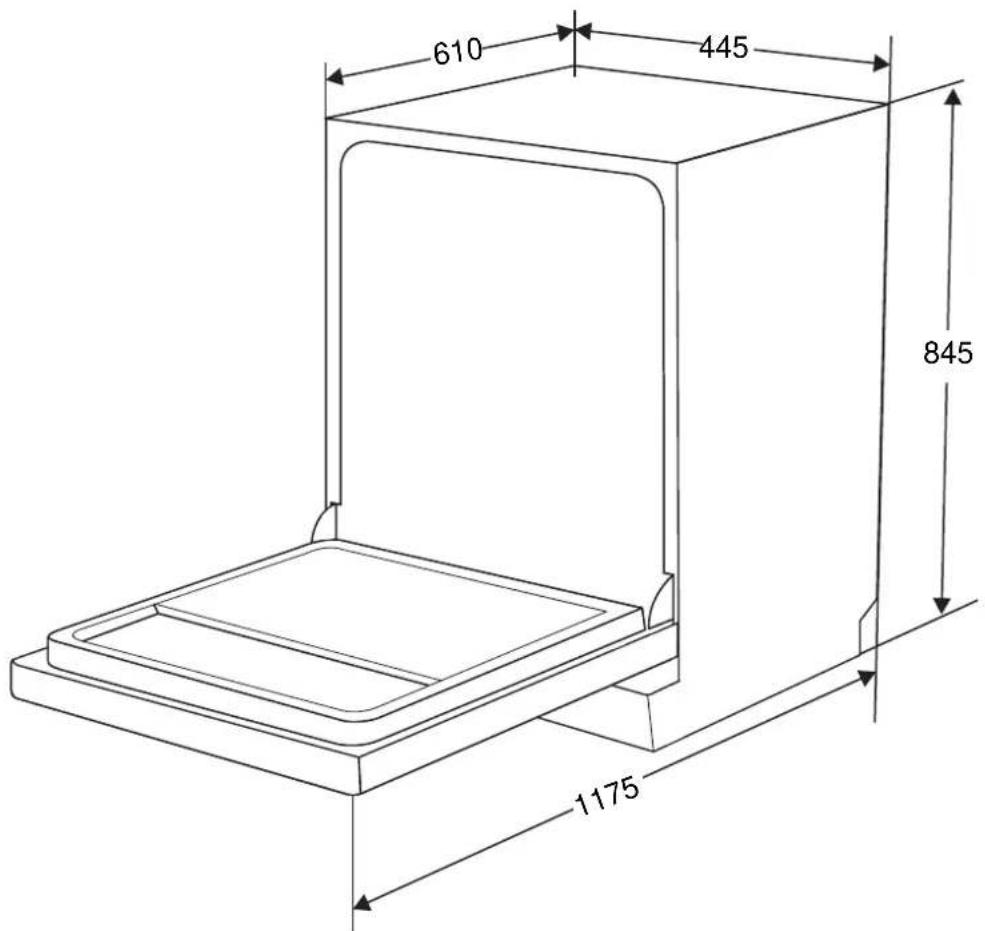

Afmetingen (H x B x D)	845 x 448 x 610 mm
Voeding	220-240 V ~ 50 Hz, 1760-2100 W
Energieklasse	A++
Jaarlijks energieverbruik	211 kWh/jaar
Jaarlijks waterverbruik	2240 L/jaar
Geluidsniveau	46 dB(A)
Wasprogramma's	Auto, Intensief, Normaal, Eco, Glazen, 90 minuten, Snel, Spoelen
Speciale functies	Uitgestelde start (1-24u), Kinderbeveiliging, Dubbele besproeiing, Extra droog, Express, Extra reiniging
Waterdruk	0,04 - 1 MPa (0,4 - 10 bar)
Type plaatsing	Vrijstaand
Gewicht (ongeveer)	45 kg
Waterontharder	Ja, instelbaar van H1 tot H6
Wateraansluiting	Alleen koud water, vrouwelijke aansluiting 3/4 inch
Afvoerslang	Max. hoogte: 500-1100 mm, min. diameter: 40 mm
Onderhoud	Regelmatig reinigen van filters en sproeiarmen
Veiligheid	Kinderbeveiliging, automatische uitschakeling na cyclus, lekkagebeveiliging

Veelgestelde vragen - TDW 450 WH THOMSON

Hoe installeer ik mijn Thomson TDW 450 WH vaatwasser?

Zorg ervoor dat het apparaat op een harde en horizontale ondergrond staat. Sluit de watertoevoerslang aan op de koudwatertoevoer (druk tussen 0,04 en 1 MPa). Sluit de afvoerslang aan op een waterafvoer. Sluit het netsnoer aan op een geaard stopcontact. Draai de waterkraan open vóór het eerste gebruik.

Welk afwasmiddel moet ik gebruiken voor deze vaatwasser?

Gebruik uitsluitend een speciaal afwasmiddel voor vaatwassers (poeder, gel of 3-in-1 tabletten). Gebruik geen vloeibare zeep of handafwasmiddel. Houd u aan de aanbevolen hoeveelheden (5g voor de voorwas en 30g voor de hoofdwas of één tablet).

Waarom is mijn vaat niet schoon?

Controleer of de sproeiarmen vrij kunnen draaien en of de filters schoon zijn. Zorg ervoor dat de vaat goed is gerangschikt zonder de armen te blokkeren. Gebruik een intensiever programma (bijv. Intensief of Auto) en de juiste hoeveelheid afwasmiddel. Controleer het zout- en glansspoelmiddelniveau.

Hoe stel ik de waterontharder in?

Zet het apparaat aan, houd de toets Uitgestelde start ingedrukt totdat 'H3' verschijnt (fabrieksinstelling). Druk meerdere keren om H1 tot H6 te selecteren, afhankelijk van de waterhardheid. De hardheid wordt gemeten in °dH, °fH of °Clarke. De instelling wordt na enkele seconden automatisch bevestigd.

Wat moet ik doen bij foutcode E1?

Foutcode E1 betekent dat de watertoevoer te lang duurt. Controleer of de waterkraan open is, de slang niet geknikt is en de waterdruk voldoende is (tussen 0,04 en 1 MPa). Als het probleem aanhoudt, neem dan contact op met een technicus.

Hoe maak ik de filters van mijn vaatwasser schoon?

Schakel het apparaat uit en haal de stekker eruit. Draai de filtereenheid tegen de klok in om deze te verwijderen. Scheid de filters (hoofdfilter, centraal filter en microfilter) en spoel ze af onder stromend water met een borstel. Plaats ze terug door met de klok mee te draaien. Laat het apparaat nooit zonder filters draaien.

Kan ik keukenzout gebruiken in plaats van regeneratiezout?

Nee. Gebruik uitsluitend speciaal zout voor vaatwassers. Keukenzout bevat onoplosbare stoffen die de waterontharder kunnen beschadigen. Vul het reservoir (ongeveer 1,5 kg) vóór een cyclus om corrosie te voorkomen.

Hoe activeer ik de kinderbeveiliging?

Druk tegelijkertijd op de P en Uitgestelde start toetsen totdat de indicator gaat branden. Om uit te schakelen, herhaalt u dezelfde procedure totdat de indicator uitgaat.

Welke gebruiksvoorwerpen mogen niet in de vaatwasser?

Vermijd het wassen van: hout, handgemaakte voorwerpen, niet-gemarkeerde kunststoffen, koper, zink, tin, messing, aluminium, zilverwerk, glas/kristal, gedecoreerde artikelen tenzij anders aangegeven. Plaats messen met de punt naar beneden in de besteklade.

Hoe los ik een probleem met overmatig schuim op?

Gebruik uitsluitend een speciaal afwasmiddel voor vaatwassers. Bij schuimvorming, open de deur om het te laten zakken, sluit de deur en start een afvoerprogramma. Veeg gemorste glansspoelmiddel onmiddellijk weg.

GEBRUIKSAANWIJZING TDW 450 WH THOMSON

Op de watervoorziening aansluiten 8

Waterpas zetten 9

WERKING 9

Algemene waarschuwingen en aanbevelingen 10

De korven vullen 10

Waterontharder gebruiken 13

De glans- en vaatwasmiddelbakjes gebruiken 15

Vaatwasprogramma's 17

De vaatwasser starten 18

REINIGING EN ONDERHOUD 20

De filtereenheid reinigen 20

De deur reinigen 20

De sproeiarmen reinigen 21

Voorzorgsmaatregelen tegen vorst 21

PROBLEEMOPLOSSING 21

PRODUCTFICHE 24

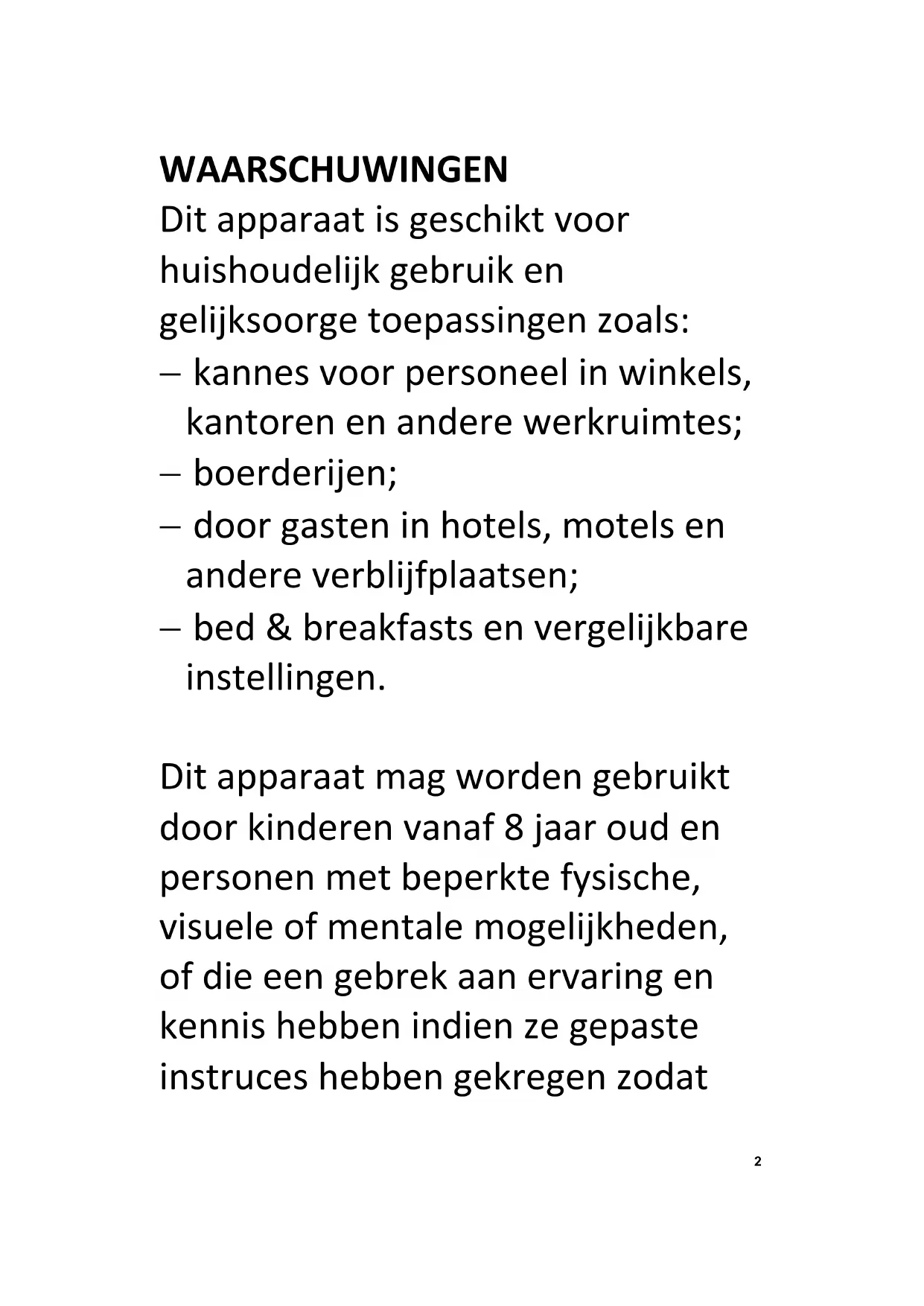

WAARSCHUWINGEN

Dit apparaat is geschikt voor huishoudelijk gebruik en gelijksoortige toepassingen, zoals:

• personeelskeukens in winkels, kantoren en andere werkruimtes;
• boerderijen;
• door gasten in hotels, motels en andere verblijfplaatsen;
• bed & breakfasts en vergelijkbare instellingen.

Dit apparaat mag worden gebruikt door kinderen vanaf 8 jaar oud en personen met beperkte fysieke, visuele of mentale mogelijkheden, of die een gebrek aan ervaring en kennis hebben, indien ze gegaste instructies hebben gekregen zodat

ze het apparaat op een veilige manier kunnen gebruiken en op de hoogte zijn van de gevaren die het gebruik van het apparaat met zich meebrengt. Laat kinderen niet met het apparaat spelen. Kinderen mogen het apparaat niet zonder toezicht reinigen of onderhouden.

Laat het snoer vervangen door de fabrikant, zijn reparateur of een gelijksoortig bevoegd persoon als het is beschadigd, om risico's te voorkomen.

Voor details over de reinigingsmethode en -frequentie, zie de rubriek "Reiniging en onderhoud" op pagina 20 & 21.

De deur dient niet open gelaten te worden, waar dit een struikelgevaar zou kunnen inhouden.

WAARSCHUWING: Messen en ander keukengerei met scherpe punten moeten in de korf gestoken worden met de punt naar beneden of in horizontale positie.

Gebruik de nieuwe slangen die met het apparaat zijn meegeleverd en gebruik geen oude slangen opnieuw.

Voor details over hoe de vaatwasser te vullen, raadpleeg de rubriek "Vullen" op pagina's 10-13.

De minimum toegestane ingaande

waterdruk is 0,04 MPa.

De maximum toegestane ingaande waterdruk is 1 MPa.

De stekker moet na het installeren van het apparaat eenvoudig bereikbaar zijn.

Het maximum aantal couverts dat door deze vaatwasser kan worden gewassen is 10.

BELANGRIJKE VEILIGHEIDSINSTRUCTIES

• De vaatwasser mag uitsluitend worden gebruikt voor het afwassen van huishoudelijk vaat en kookgerei.
• Trek nooit aan het snoer om de stekker uit het stopcontact te halen, maar houd altijd de stekker vast.
• Raak de vaatwasser nooit aan als u blootsvoets bent of natte handen of voeten heeft. Maak de deur niet open terwijl een vaatwasprogramma loopt, want dan kan hete stoom en heet water uit het apparaat ontsnappen.
• Als u een oud apparaat afdankt met een slot/vergrendeling op de deur, dient u het slot eerst te breken om te voorkomen dat kinderen tijdens het spelen in het apparaat vast komen te zitten.
• Sta niet toe dat kinderen op de deur van de vaatwasser klimmen en zet geen zware voorwerpen op de geopende deur neer, omdat dit het apparaat in onevenwicht kan brengen.

BESCHRIJVING

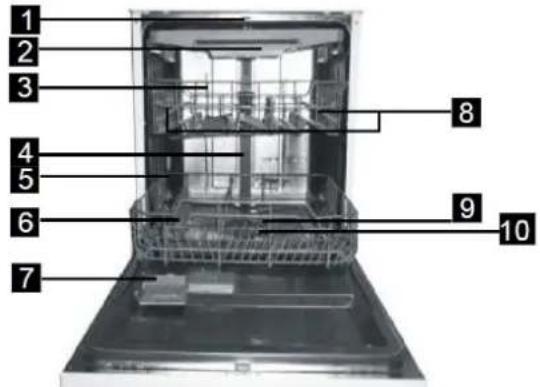

Vooraanzicht (Binnenkant)

1. Bovenste sproeiarm
2. Bestekkorf
3. Bovenste korf
4. Binnenste buis
5. Onderste korf
6. Zoutreservoir

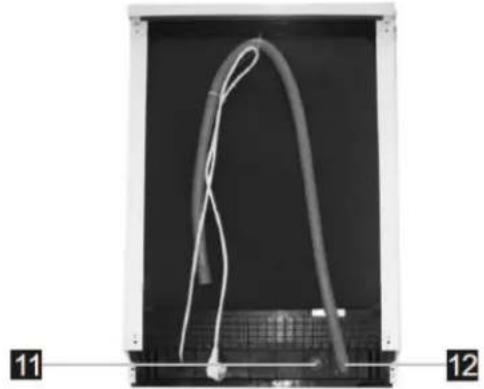

Achteraanzicht

1. Vaatwasmiddel-/ glansmiddelbakje
2. Bekerrekken
3. Onderste sproeiarm
4. Filtereenheid
5. Waterinlaatklep
6. Afvoerslang

Controlepaneel

1. Aan/uit knop
2. Dubbele sproeiknop
3. Sta toe dat u het wasprogramma toewijst aan de bovenste of onderste korf.
4. Uitgestelde start knop
5. Kinderslot-functie
6. Raatwasprogramma knop
7. Unceknop
8. Start/Pauze-knop
9. Tentoonstelling
10. Om wasprogramma-tijd en indicatielampjes te tonen:

Automatisch

Intensief N

ECO

Glas

90 minuten

Snel

Weken

• Om de dubbele sproeicontrolelampjes waar te nemen:

Wijs het vaatwasprogramma aan de bovenste ( ) of onderste ( ) korf

• Om het extra indicatielampje voor reinigingsfunctie te tonen

• Om het extra droog- en express-controlelampje waar te geven
• Indicatielampje kindervergrendelingsfunctie weergeven
• Om de uitgestelde start, waterhardheid-instelling en foutcodes weer te geven

1. Om de statuscontrollampjes waar te nemen

Glansmiddel bijvullen

Zout bijvullen

Watertoevoer waarschuwings

VOORDAT U UW VAATWASSER INSTALLEERT

Controleer voordat u uw vaatwasser op de netvoeding aansluit of de spanning op het typeplaatje van uw apparaat overeenstemt met de spanning bij u thuis.

Het apparaat moet geaard zijn. De fabrikant is niet verantwoordelijk voor schade die ontstaat door het niet gebruiken van een aarding.

WAARSCHUWING: Sluit de elektrische stroom af voordat u uw vaatwasser installeert.

INSTALLATIE-INSTRUCTIES

Uw vaatwasser kan overal in uw keuken worden geïnstalleerd zolang er ruimte en mogelijkheid tot het aansluiten op de watervoorziening/afvoer en elektrische voeding is. Sluit geen verlengsnoer op het apparaat aan om mogelijk gevaar te voorkomen.

Op de watervoorziening aansluiten

Toevoerslang (koudwatertoevoer)

De watertoevoerslang van het apparaat eindigt in een 3/4'' vrouwelijke aansluiting. De aansluiting van uw waterleiding moet dus eindigen in een gelijksoortige mannelijke aansluiting en voorzien zijn van een afsluitkraan die zich in de buurt bevindt.

Sluit de rechte aansluiting van de toevoerslang stevig aan op de waterleiding, ervoor zorgend dat de sluitringen in beide uiteinden van de slang goed op hun plaats zitten.

Waterdruk

Voor een optimale werking moet de druk van de watertoevoer tussen 0,04 MPa en 1 MPa bedragen. De druk van de watertoevoer naar de vaatwasser wordt door een 'drukschakelaar' geregeld. Wanneer de druk van de watertoevoer bij u thuis te laag is, zal de vultijd van de vaatwasser hierdoor toenemen of zal het apparaat niet werken.

WAARSCHUWING: Sluit de hydrant na gebruik.

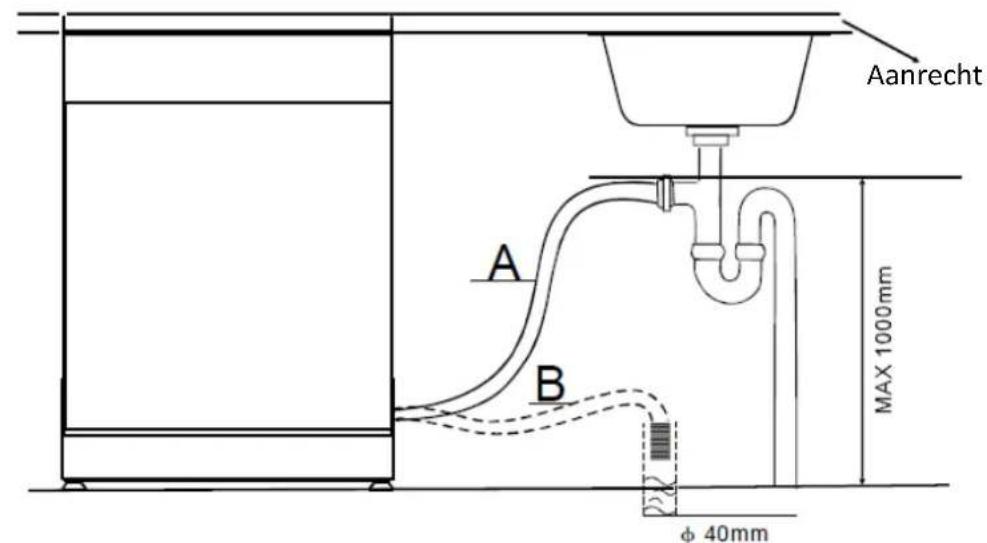

Met de wateruitlaat verbinden

Breng de afvoerslang in een afvoerbuis of standpijp.

Het uiteinde van de slang moet worden gestopt in een afvoerbuis van maximaal 1000 mm hoogte vanaf de onderkant van de vaatwasser. Het uiteinde van de slang mag niet in water worden gedompeld om terugstroming te voorkomen.

Rond het uiteinde van de afvoerslang moet een luchtopening zijn. Zorg ervoor dat de diameter van de standpijp minstens 40 mm bedraagt.

Als er lekken worden gedetecteerd, draai de watertoevoer onmiddellijk dicht en controleer de slangverbindingen grondig. Indien nodig, maak de verbindingen opnieuw.

Als u het lek niet kunt stoppen, raadpleeg een vakbekwame loodgieter.

Waterpas zetten

Plaats de vaatwasser op een vlakke, stabiele ondergrond.

Voor een juiste werking is het zeer belangrijk dat de vaatwasser perfect waterpas staat. U kunt de vaatwasser waterpas zetten door de stelvoetjes aan de onderkant van het apparaat af te stellen.

WERKING

Uw vaatwasser reinigt de vaat door een mengsel van water en vaatwasmiddel (onder druk) tegen de bevulde oppervlakken te sproeien. Het water wordt via een draaiende sproeiarm in het apparaat gepompt, afgevoerd via een filter dat etensresten en vuile deeltjes verwijdert en opnieuw doorheen de sproeiarm gepompt.

Het vuile water wordt aan het eind van elke cyclus weggepompt en vervangen door schoon water (het aantal keren hangt af van de gebruikte cyclus).

OPMERKING:

Hard water heeft een negatieve invloed op de prestaties van uw vaatwasser. Hard water veroorzaakt ook "afzetting" (een witte film) in uw vaatwasser en/of "kalk" op de roestvrijstalen binnenwanden van de vaatwasser en het verwarmingselement dat zich in de zinkput onder het verwijderbare filterscherm bevindt.

Om dit zoveel mogelijk te voorkomen is het aanbevolen periodiek (minstens wekelijks) de binnenkant van de (lege) vaatwasser te spoelen/gebruiken met 1 kopje witte azijn.

Algemene waarschuwingen en aanbevelingen

Voordat u de vaatwasser in gebruik neemt, is het raadzaam om de volgende aanbevelingen in acht te nemen met betrekking tot types van vaat die kunnen worden gereinigd en de schikking ervan.

Voordat u de vaat in de korven doet is het nodig om:

Grove etensresten, zoals boten, verwijderen, omdat deze de leidingen kunnen verstoppen of de waterpomp kunnen beschadigen. Potten en pannen met aangebrande etensresten weken voordat u deze in de korven zet.

Het is niet nodig de vaat onder stromend water voor te spoelen voordat u het in de korven zet.

WAARSCHUWINGEN:

• Zorg ervoor dat de vaat goed vast zit, zodat deze tijdens het programma niet kan omvallen en het draaien van de sproeiarm niet hindert.
• Vaat zoals kopjes, kommen, glazen en pannen moet met de opening naar onder gericht worden ingezet en eventuele holtes gekanteld, zodat alle water kan weglopen.
• Stapel geen borden op elkaar.
• Zet glazen niet te dicht bij elkaar om te voorkomen dat ze tegen elkaar gaan botsen en breken.
• Laad grote artikelen die het moeilijkst schoon te maken zijn in de onderste korf.
• Controleer of alle vaat vaatwasserbestendig is.

Serviesgoed dat niet vaatwasserbestendig is:

• Houten schalen, potten of pannen
• Arsanale voorwerpen
• Kunststof vaat (behalve die als vaatwasserbestendig is gemarkeerd)
• Kommen en vaat van koper, tin, zink of messing. Aluminium vaat. Tafelsilver.
• Glas en kristal
• Beschilderde voorwerpen

De korven vullen

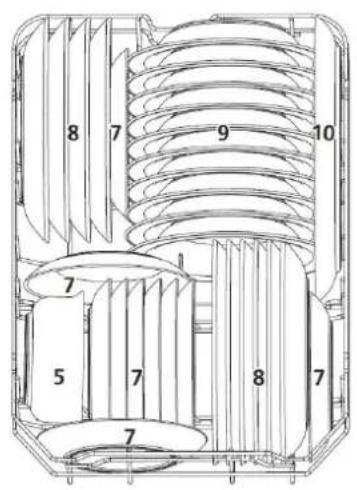

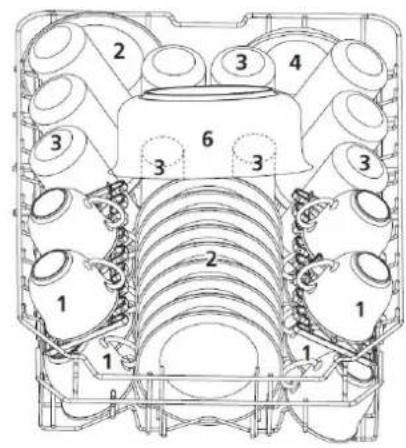

De bovenste en onderste korf vullen

De bovenste korf is ontworpen voor delicate en lichtere items zoals glazen, kopjes, schotels, kommen en ondiepe pannen.

De onderste korf is ontworpen voor sauspannen, deksels, borden, slakommen, bestek, etc. Serveerschalen en grote deksels moeten aan de rand van de korf worden geplaatst, zodat de bovenste sproeiarm ongehinderd kan ronddraaien.

Schik alle items zodanig dat het water bij alle zijden kan komen.

Bovenste korf Onderste korf

Kopjes Schotels

Glazen

Kleine serveerkom

Medium serveerkom

Grote serveerkom

Dessertborden

Eetborden

Soepborden Ovale schaal

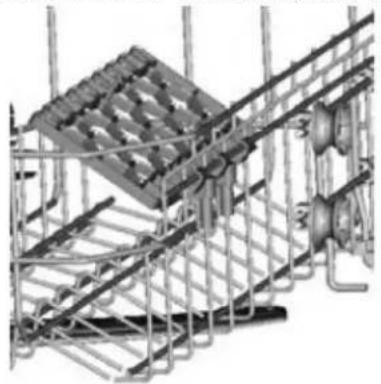

De bovenste korf is voorzien van twee bekerrekken.

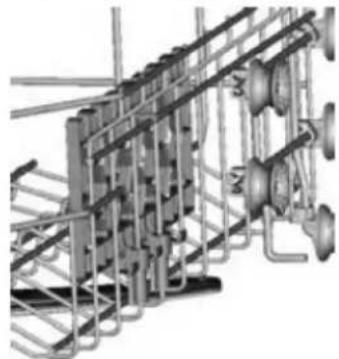

Voor kleine ladingen kunnen de bijkomende bekerrekken omlaag worden gevouwen wanneer deze niet nodig zijn, zoals hieronder afgebeeld.

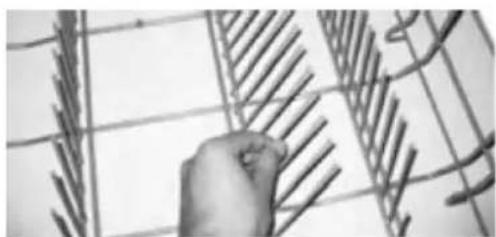

Om optimaal gebruik te kunnen maken van de ruimte in de onderste korf en grote schalen in te laden, kunnen de bordensteunen horizontaal worden neergeklapt.

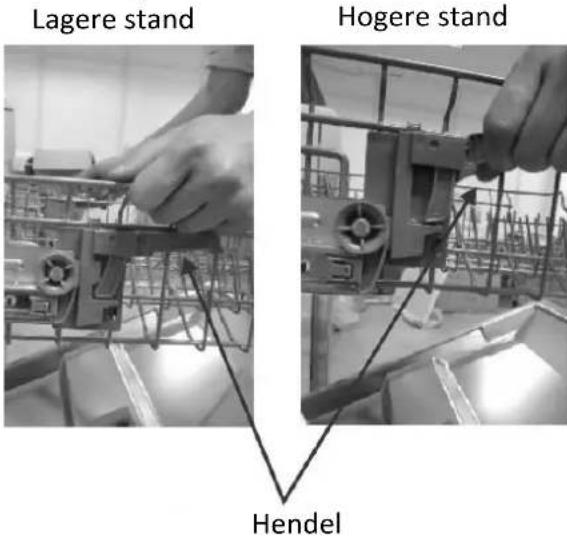

De bovenste korf aanpassen

De hoogte van de bovenste korf kan worden aangepast om meer ruimte te creëren voor groter keukengerei in zowel de bovenste als onderste korf. De hoogte van de bovenste korf kan worden aangepast door de hendel aan weerskanten van de korf omhoog te brengen, zoals afgebeeld in onderstaande figuren:

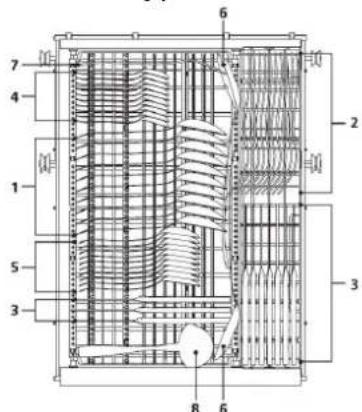

De bestekkorf vullen

Rangschik het bestek in de korf.

De bovenste sproeiarm mag niet door keukengerei worden gehinderd.

Wees voorzichtig tijdens het vullen om letsel door de messen te voorkomen.

1. Soeplepels
2. Vorken
3. Messen
4. Theelepels
5. Dessertlepels
6. Serveerlepels
7. Serveervorken
8. Sauslepels

Posities van de bestekkorf:

Beide delen van rek zichn vlak.	Linker deel is vlak verwijl rechtter deel schuin staat.
Schuif hetrecht deel over het linker deel.	Rechter deel van rek is verwijderd.

Waterontharder gebruiken

De hardheid van het water verschilt van gemeente tot gemeente. Hard water kan in de vaatwasser kalkafzetting op het serviesgoed veroorzaken. Dit apparaat is uitgerust met een waterontharder, die gebruik maakt van regenereerzout dat speciaal ontworpen is om de mineralen uit het water te verwijderen.

OPGELET:

• Gebruik alleen regenereerzout dat speciaal voor huishoudelijke vaatwassers is samengesteld.
• Gebruik geen keukenzout, want dit bevat niet-oplosbare stoffen die het systeem van de waterontharder kunnen beschadigen.
• Vul het zoutreservoir voordat u het vaatwasprogramma opstart. Op deze wijze spoelt overtollige zoutoplossing onmiddellijk met het water weg. Langdurige aanwezigheid van zoutwater in het apparaat kan tot corrosie leiden.
• Als u van plan bent om vaatwastabletten te gebruiken voor uw vaat, hoeft u geen regenereerzout of glansmiddel aan te schaffen. Opgelet, het controlelampje 'Zout bijvullen' op het bedieningspaneel blijft in dit geval continu branden. Dit is normaal en heeft geen invloed op de werking van uw vaatwasser.

Het zoutverbruik aanpassen

1. Schakel de vaatwasser in.
2. Open de status voor het zoutverbruik door ingedrukt te houden totdat de waarde "H3" (fabrieksinstelling) op het display wordt weergegeven.
3. Terwijl de waarde op het display wordt weergegeven, druk herhaaldelijk op ▶ om de instelling afhankelijk van uw waterhardheid aan te passen: tussen H1 en H6.
4. De instelling wordt automatisch na enkele seconden gevalideerd in geval u niet nogmaals op drukt.

WATERHARDHEID				Display	Zoutverbruik (gram/cyclus)
°dH	°fH	°Clarke	mmol/l
0~5	0~9	0~6	0~0,94	H1	0
6~11	10~20	7~14	1,0~2,0	H2	9
12~17	21~30	15~21	2,1~3,0	H3	12
18~22	31~40	22~28	3,1~4,0	H4	20
23~34	41~60	29~42	4,1~6,0	H5	30
35~55	61~98	43~69	6,1~9,8	H6	60

OPMERKING:

1° dH = 1,25° Clarke = 1,78° fH = 0,178 mmol/l

°dH: Duitse graden, °fH: Franse graden, °Clarke: Britse graden

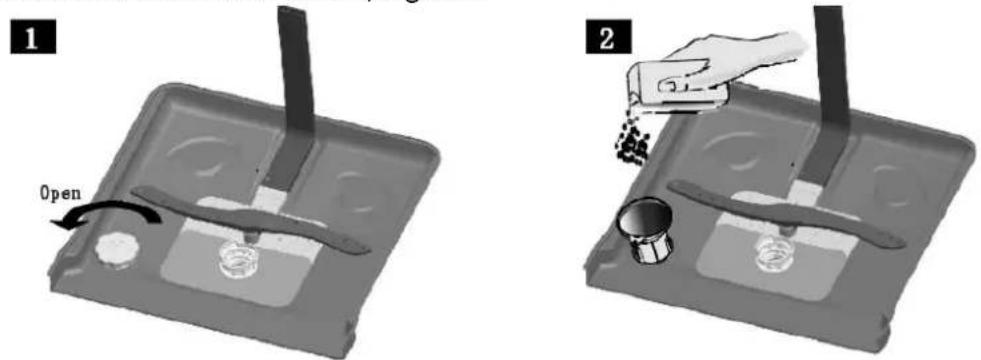

Het zoutreservoir vullen

1. Schroef de dop van het zoutreservoir los door deze tegen de klok in te draaien. Zet de tuit van de meegeleverde trechter in de opening van het zoutreservoir. Laad het zoutreservoir met circa 1,5 kg zout.

Schroef de dop met de klok mee vast.

OPMERKING: Vul alleen het zoutreservoir wanneer het controlelampje voor zout bijvullen brandt. Het controlelampje kan na het vullen van het zoutreservoir nog branden, afhankelijk van in welke mate het zout oplost.

De glans- en vaatwasmiddelbakjes gebruiken

Functie van het glansspoelmiddel en het afwasmiddel

Het glansspoelmiddel komt vrij tijdens de laatste spoeling om te voorkomen dat er waterdruppels op de vaat ontstaan die vlekken en strepen kunnen achterlaten. Het glansspoelmiddel bevordert het drogen van de vaat door het water er beter te laten afstromen.

WAARSCHUWING: Gebruik voor de afwasmachine alleen glansspoelmiddel van een merk. Vul het voorraadreservoir voor het glansspoelmiddel nooit met andere middelen (bijv. reinigingsmiddelen voor de afwasmachine, vloeibaar afwasmiddel). Dit kan het apparaat beschadigen.

De chemische ingrediënten waaruit het afwasmiddel is samengesteld, zijn nodig om al het vuil van de vaat te verwijderen en op te lossen in het afwaswater.

WAARSCHUWINGEN!

• Correct gebruik van afwasmiddel

Gebruik uitsluitend afwasmiddel dat speciaal voor afwasmachines is gemaakt. Houd het afwasmiddel schoon en droog.

Doe geen poedervormig afwasmiddel in het afwasmiddelbakje voordat u de afwasmachine gaat draaien.

• Afwasmiddel voor afwasmachines is corrosief! Houd het buiten bereik van kinderen.

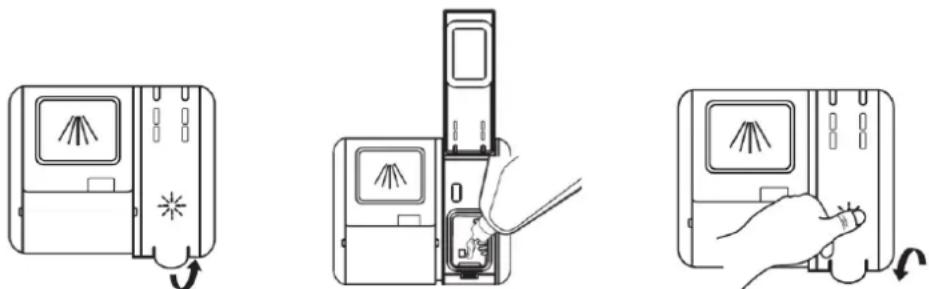

Het voorraadreservoir voor het glansspoelmiddel vullen

1. Verwijder de dop van het voorraadreservoir voor het glansspoelmiddel door het lipje omhoog te tillen.
2. Giet het glansspoelmiddel in het voorraadreservoir en let op dat u het niet overvult.
3. Sluit de dop.

Instellen van de juiste dosering van het glansspoelmiddel

Voor een beter droogresultaat met het glansspoelmiddel, kan de dosering door de gebruiker worden ingesteld. Volg de onderstaande stappen:

1. Schakel de afwasmachine in.
2. Houd binnen 60 seconden na het inschakelen van de afwasmachine gedurende ongeveer 5 seconden ingedrukt en druk vervolgens op om naar de instellingsmodus te gaan.
3. Het display toont d3...
4. Druk herhaaldelijk op om de juiste instelling te selecteren.
5. De installatie wordt bevestigd als er binnen ongeveer 5 seconden geen handeling wordt uitgevoerd.

Het afwasmiddelbakje vullen

1. Schuif de vergrendeling naar rechts om het afwasmiddelbakje te openen.

1. Vul het afwasmiddelbakje met afwasmiddel.

1. Sluit de klep door deze naar voren te schuiven en naar beneden te drukken.

Vaatwasprogramma's

Programma	Mate van bevilling	Omschrijving van de cyclus	Aanbevolen hoeveelheld vaatwasmiddel voorwas/hoofd was	Duur vaatwas (mln.)	Energie (kWu)	Water (L)	Glans- middel nodig?
A Automasch	Automasche vaatwascyclus, voorlicht, normaal of zeer bevulde vaat	Voorwassen (45°C) Automasch wassen (45°C -55°C) Spoelen Spoelen (65°C) Drogen	5/30 g (of 3 in 1)	150	0,9-1,3	9.5-13	Ja
Intensief	Voor zeer vuil vaatwerk en normaal vuile poen, pannen, borden, etc.	Voorwassen (50°C) Wasser (60°C) Spoelen Spoelen Spoelen (70°C) Drogen	5/30 g (of 3 in 1)	170	1,4	15,5	Ja
Normaal	Voor normalaal bevulde vaat zoals poen, glazen enicht vuile pannen	Voorwassen (45°C) Wasser (55°C) Spoelen Spoelen (65°C) Drogen	5/30 g (of 3 in 1)	180	1,1	12	Ja
ECO *Eco	Normale dagelijkse cyclus voor normalaal bevulde vaat zoals poen, borden en glazen	Voorwassen Wasser (45°C) Spoelen (65°C) Drogen	5/30 g (of 3 in 1)	195	0,74	8	Ja
Glas	Voorlicht bevulde vaat die geen uitstekende droogeciène nodig hee	Voorwassen Wasser (45°C) Spoelen Spoelen (60°C) Drogen	5/30 g (of 3 in 1)	125	0.75	12	Ja
90' 90' minutes	Voorlicht bevulde vaat die geen uitstekende droogeciène nodig hee	Wassen (65°C) Spoelen Spoelen (65°C) Drogen	25 g	90	1,15	11,5	Ja
Snel	Een kortere wascyclus voorlicht bevulde vaat en snel wassen	Wassen (45°C) Spoelen (50°C) Spoelen (55°C)	20 g	30	0,7	10	Nee
Weken	Om losse vuideeltjes van de vaat af te spoelen	Voorwassen	N.v.t.	15	0,02	3.5	Nee

• Testprogramma voor EN 50242

De informatie voor de vergelijkingstest overeenkomstig EN 50242 is als volgt:

Capaciteit: 10 couverts - Stand van bovenste korf: lage stand Glansmiddelinstelling: 6 - Instelling van glansmiddel: H3

OPMERKING:

1. De duur van de vaatcyclus is afhankelijk van de temperatuur van het toevoerwater en de omgevingstemperatuur.
2. Het stroomverbruik in de stand-bymodus is 0,49W (deur open) en in de uit-modus 0,45 W.

De vaatwasser starten

1. Draai de waterkraan open.
2. Open de deur van de vaatwasser.
3. Kijk de filters na.
4. Zorg dat deze schoon en goed ingezet zijn. Zie hoofdstuk "Reiniging en onderhoud".
5. Controleer of er voldoende glansmiddel en zout in het apparaat is.
6. Zet de vaat in de vaatwasser.
7. Controleer of de sproeiarmen vrij kunnen draaien.
8. Giet de vereiste hoeveelheid vaatwasmiddel in het vaatwasmiddelbakje volgens de aanwijzingen in de tabel "Vaatwasprogramma's".
9. Druk op om de vaatwasser in te schakelen.
10. Selecteer het gewenste vaatwasprogramma door herhaaldelijk op P te drukken.
11. Het overeenkomstige programmacontrolelampje op het display brandt.

• Uitstelknop: Met de uitstelknop kunt u de start van een vaatwasprogramma uitstellen van 1 uur tot maximaal 24 uur.

Druk herhaaldelijk op de knop totdat de gewenste uitgestelde starttijd op het display wordt weergegeven, bijv. H:03 voor een uitgestelde tijd van 3 uur.

Nadat de uitstelknop is ingesteld, drukt u op de knop om de functie te activeren.

Om de uitgestelde start te annuleren, drukt u op de pijl naar rechts en herhaaldelijk op de knop totdat "H:00" op het display wordt weergegeven.

1. Als u andere functies wilt activeren, drukt u herhaaldelijk op de knop totdat het gewenste functiecontrolelampje brandt.

totdat

• De extra droogfunctie

kan alleen worden gebruikt met de programma's Intensief,

Normaal, Eco, Glas en 90 min. Als deze functie is geactiveerd, verhoogt

de vaatwasser de temperatuur aan het einde van een wasprogramma voor een beter droogresultaat.

• De expressfunctie kan alleen worden gebruikt met de programma's Intensief, Normaal, Eco, Glas en 90 min. Als deze functie is ingeschakeld, zal de vaatwasser automatisch de werkingsduur verlagen, terwijl de hoeveelheid water en het energieverbruik lichtjes worden verhoogd.
• De extra wassen kan alleen worden gebruikt met het Intensief, Normaal, Eco, Glas en 90 min programma. Als deze functie is geactiveerd, verhoogt de vaatwasmachine de temperatuur tijdens de hoofdwascyclus. Kies deze functie voor betere reinigingsprestaties. Het energie- en waterverbruik nemen echter toe.

ECO

1. Druk herhaaldelijk op om tijdens een wascyclus de bovenste, onderste of beide korven te besproeien.
2. De overeenkomstige controlelampje(s) brand(t/en) op het display.

1. Start het vaatwasprogramma door te drukken op
2. Het waarschuwingslampje brandt na 1-2 minuten wanneer de kraan niet werd opengedraaid.
3. Aan het einde van het vaatwasprogramma laat de vaatwasser een zoemtoon horen en stopt deze automatisch.
4. Wacht circa 15 minuten voordat u de deur van de vaatwasser opent om brandwonden te voorkomen.
5. Ledig de vaatwasser.

De vaatcyclus start niet wanneer de deur van de vaatwasser open staat of niet stevig is gesloten.

Open de deur niet terwijl de vaatwasser werkt, omdat heet water uit het apparaat kan spuiten, wat brandwonden kan veroorzaken.

Vaat toevoegen

1. Druk zonder de machine uit te schakelen op om de werking tijdelijk te onderbreken. Open de deur, hierbij oplettend voor ontsnappende stoom.
2. Stop de bijkomende vaat in de vaatwasser.
3. De cyclus wordt hervat op het punt waar het werd onderbroken.

Tijdens de werking een ander vaatwasprogramma kiezen

Wanneer u per ongeluk een verkeerd vaatwasprogramma hebt ingesteld, kunt u dit tijdens de werking nog wijzigen.

1. Druk op om de werking te onderbreken.
2. Druk en houd P circa 3 seconden ingedrukt. U hoort een pieptoon.
3. Druk herhaaldelijk op P om een nieuw programma te selecteren.
4. Het controlelampje van het nieuwe programma brandt.
5. Druk op om het programma te starten.

Kinderslot-functie

Deze functie stelt u in staat om de knoppen op het bedieningspaneel te vergrendelen. De kinderen kunnen vervolgens de vaatwasser niet per ongeluk inschakelen of op de knoppen drukken.

• Om deze functie te activeren, drukt u en houdt u tegelijkertijd ingedrukt totdat het controlelampje brandt.
• Om deze functie te deactiveren, drukt u en houdt u dezelfde twee knoppen

tegelijkertijd ingedrukt totdat het controlelampje uitgaat.

REINIGING EN ONDERHOUD

Voor reiniging, schakel het apparaat altijd uit en haal de stekker uit het stopcontact. Gebruik geen chemische oplosmiddelen of detergenten want deze kunnen het oppervlak van het apparaat beschadigen. Reinig de buiten- en binnenwanden van de vaatwasser met een vochtige doek.

De filtereenheid reinigen

De filtereenheid bestaat uit een hoofdfilter (1), een centrale filter (2) en een microfilter (3).

De filters uit elkaar halen

Draai de filtereenheid tegen de klok in om de filters van het apparaat los te maken.

Til de filtereenheid op en scheid vervolgens de filters.

Spoel de filters onder stromend water en reinig met een zachte borstel.

Maak de filters regelmatig schoon. Plaats de filtereenheid terug en draai met de klok mee om deze in het apparaat vast te zetten.

OPGELET: Gebruik de vaatwasser nooit zonder filters.

De deur reinigen

Gebruik een vochtige doek om de rand rond de deur te reinigen.

Gebruik geen schoonmaaksprays of dergelijke, omdat hierdoor vloeistof in het deurslot en de elektrische onderdelen terecht kan komen.

De sproeiarmen reinigen

De sproeiarmen kunnen eenvoudig worden opgehaald om de sproeigaten regelmatig te reinigen, zodat mogelijke verstoppingen worden voorkomen.

Verwijder de bovenste en onderste sproeiarm door ze respectievelijk los te schroeven of uit te trekken.

Was de sproeiarmen onder stromend water en maak ze weer vast. Zorg ervoor dat de draaibeweging op geen enkele manier wordt gehinderd.

Voorzorgsmaatregelen tegen vorst

Plaats de vaatwasser niet in een ruimte waar de temperatuur onder 0° C kan komen. Als dit onvermijdbaar is, ledig de vaatwasser, sluit de deur, ontkoppel de watertoevoerleiding en ledig het.

PROBLEEMOPLOSSING

Probleem	Mogelijk oorzaken	Oplossingen
De vaatwasser start nicht.	Zekering gesprongen of de stroomonderbreker in werkung gezet.	Vervang de zekering of reset de circuitonderbreker. Verwijder ander apparatuur die zich op hetzelfde circuit van de vaatwasser befindt.
	Voeding is Niet ingeschakeld.	Zorg dat de vaatwasser is ingeschakeld en de deur juist gesloten is. Zorg dat de stekker in een stopcontact is gestoken.
	De deur is Niet goed gesloten.	Sluit de deur goed.
Het water worden nicht uit de vaatwasser weggempapt	Een knik in de afvoerslang	Controler de afvoerslang.
	Filter verstopt	Controler de Iters (zie “De Itereenheid reinigen”).
	Spoelbak verstopt	Controler de spelbak leegloopt. Als dit nicht het geval is,=kunt u een loodgieter om advies vragen.
Schuim in de waskuip	Verkeerd vaatwasmiddel	Gebruik alleen vaatwasmiddel dat special voor vaatwassers is samengesteld om schuimvorming te voorkomen. In dit geval,open de deur en LAST het schuim verdampen. Sluit de deur stevig en start verrolgens een spoelcylus op om het water weg te lately lopen. Herhaal indien nodig.
	Gemorst glansmiddel	Veeg gemorst glansmiddel aljd meteen op.
Vlekken op de binnenkant van de waskuip	U gekruikt een vaatwasmiddel dat kleurstof bevat.	Controleer bij aankoop van uw vaatwasmiddel of het geen kleurstoen bevat.
Wie Im op de binnenwanden	Hard water mineralen	Maak de binnenkant schoon met een vochgse spons en afwasmiddel en draag rubber handschoenen. Gebruik geen ander schoonmaakmiddel om het risico op schuimvorming te voorkomen.
Roestvlekken op het bestek.	Het bestek is Niet bestand gegen corrosie.
	Er werk geen vaatwasprogramma na het toevoegen van het zoutuitgevoerd. Zoutresten+zijn in de vaatcyclusterecht gekomen.	Gebruik aljd het snel vaatwasprogramma. Voeg regenererzout toe wanner geen vaat in de vaatwasser is ingezet.
De vaatwasser maarল lawaai.	De vaat rammelt gegen elkaar. De spreoiarmen botsen gegen de vaat.	Raadpleeg "De korven vullen" om de vaat te herschikken.
De vaat is Niet schoon.	De vaat is Niet goed gerangschikt.	Raadpleeg "De korven vullen".
	Het geselecteerde vaatwasprogramma is telicht.	Selecteer een intensiever programme. Raadpleeg "Vaatwasprogramma's".
	Onvoldoende of ongeschikt vaatwasmiddel gekruikt.	Gebruik meer vaatwasmiddel of probeer een ander.
	De spreoiarmen� belemmerd.	Herschik de vaat zo dat de spreoiarmen vrijijken draaien.
	De Iters zijn nicht schoon of nicht correct ingezet.	Reinig en/ofzet de Iters correct in.
Strepen en vlekken op de vaat	De instelling van het glansmiddelbakje is onvoldoende hoog.	Schakel de schakelaar van het glansmiddelbakje waar een hogere stand.
De vaat is Niet	Onjuiste schikking.	Raadpleeg "De korven vullen".
volledig droog.	Het glansmiddel is op of er werk te weinig gebruikt.	Verhoog de instelling of vul glansmiddel bij.
	Verkeerdprogramma gekozen.	Kies een vaatwasprogramma met een lange wasduur.

Foutcodes

Als bepaalde storingen optreden, geeft het display de volgende foutcodes weer om u te waarschuwen:

Foutcode	Betekenis	Mogelijkke oorzaak
E1	Langere toevoerjd.	Kraan is Niet open, of watertoevoer is belemmerd, of waterdruk is te laag.
E4	Overstroming	Bepaalde delen van de vaatwasser lekken.
E8	Kan de verdeelklep Niet vinden	Open circuit of breuk van de verdeelklep. Neem contact op met een vakbekwame reparateur.

WAARSCHUWING!

Als het apparaat overstroomt, draai de watertoevoer dicht alvorens met een reparateur contact op te nemen.

PRODUCTFICHE

Deze productfiche is opgesteld in overeenstemming met EU-verordening nr. 1059/2010.

Merk	Thomson
Model	TDW450WH, TDW450SL
Standaard couverts	10
Energie-eciëneklasse ①	A++
Jaarliks energieverbruik ②	211kWh/jaar
Energieverbruik van de standardeninigingscyclus	0,74 kWh/cyclus
Stroomverbruik in uit-modus	0,45W
Stroomverbruik in stand-bymodus(deur open)	0,49W
Duur van stand-bymodus	30 minutes
Jaarliks waterverbruik ③	2240 liter
Droogeciène categorie ④	A
Standaard renigingscyclus ⑤	Eco 45°C
Programmaduur van de standardvaatwascyclus	195 minutes
Geluidsniveau	46 dB(A) re 1 pW
Montage	Vrijstaand
Hoogte	845mm
Breedte	448mm
Diepte (met aansluingen)	610mm
Stroomverbruik	1760W-2100W
Nominale spanning/frequene	220-240V~ 50Hz
Waterdruk (stroomdruk)	0,4-10 bar = 0,04-1 Mpa

OPMERKING:

1A+++ (hoogste efficiëntie) tot D (laagste efficiëntie) Energieverbruik "211" kWh per jaar, gebaseerd op 280 standaard reinigingscycli door vulling van koud water en verbruik op lage vermogenmodi. Het werkelijk energieverbruik is afhankelijk van de gebruikswijze van het apparaat. 3Waterverbruik "2240" liter per jaar, gebaseerd op 280 standaard reinigingscycli. Het werkelijk waterverbruik is afhankelijk van de gebruikswijze van het apparaat. A (hoogste rendement) tot G (laagste rendement) Dit programma is geschikt voor normaal bevulde vaat en is het meest efficiënte programma wat betreft gecombineerd water- en energieverbruik voor dat type vaat. Het apparaat voldoet in de huidige versie bij levering aan de Europese normen en richtlijnen:

LVD 2014/35/EU EMC 2014/30/EU ErP 2009/125/EC

De bovenstaande waarden werden gemeten in overeenstemming met de normen onder de aangegeven bedrijfsomstandigheden, hoeveelheid wasmiddelen, etc.

De gebruiksaanwijzing is gebaseerd op de normen en reglementering van de Europese Unie.

Thomson is een handelsmerk van Technicolor en gebruikt onder licentie van DARTY.

VERWIJDERING

Als verantwoordelijke handelaar dragen we zorg voor het milieu.

We moedigen u aan om de juiste verwijderingsprocedure voor uw apparaat en verpakkingsmateriaal te volgen. Dit draagt bij tot het behoud van de natuurlijke rijkdommen door deze te recyclen zodat zowel de menselijke gezondheid en het milieu worden beschermd.

Gooi dit apparaat en de verpakking weg in overeenstemming met de geldende wetgeving en voorschriften.

Aangezien dit apparaat elektronische componenten bevat moet het apparaat en toebehoren aan het einde van hun levensduur afzonderlijk van het huisafval worden weggegooid.

Neem contact op met uw gemeente voor informatie over afdanking en recycling.

Lever het apparaat in bij het inzamelpunt van uw gemeente voor recycling. Bij sommige inzamelpunten kunt u het apparaat gratis inleveren.

Hotline Vandenborre

De dienst na verkoop is bereikbaar van maandag tot zaterdag op [phone]

Hulplijn Nederland

Hiervoor kunt u contact opnemen met het BCC Service Center: 0900 0555 (lokaal tarief), geopend van maandag t/m vrijdag van 9.00 tot 17.00 uur.

We verontschuldigen ons voor enig ongemak veroorzaakt door kleine inconsistenties in deze gebruikershandleiding, die kunnen ontstaan door productverbetering of -ontwikkeling.
