Caractéristiques techniques	Haut-parleur coaxial de 13 cm (5 pouces), puissance maximale de 120 Watts, impédance de 4 Ohms, réponse en fréquence de 60 Hz à 20 kHz.
Utilisation	Conçu pour être installé dans des véhicules, idéal pour améliorer la qualité sonore de votre système audio automobile.
Maintenance et réparation	Vérifiez régulièrement les connexions et l'état des membranes. En cas de défaillance, il est recommandé de consulter un professionnel pour le remplacement.
Sécurité	Installer le haut-parleur en suivant les instructions du fabricant pour éviter les courts-circuits. Ne pas exposer à l'humidité excessive.
Informations générales	Compatible avec la plupart des autoradios. Vérifiez les dimensions avant l'achat pour assurer une installation adéquate.

FOIRE AUX QUESTIONS - 130 AS FOCAL

Comment installer les haut-parleurs FOCAL 130 AS dans ma voiture ?

Pour installer les FOCAL 130 AS, commencez par retirer les anciens haut-parleurs. Ensuite, branchez les nouveaux haut-parleurs en respectant la polarité (positif et négatif). Fixez-les à l'aide des vis fournies et rebranchez le système audio.

Quels sont les dimensions des haut-parleurs FOCAL 130 AS ?

Les haut-parleurs FOCAL 130 AS ont un diamètre de 13 cm (5 pouces) et une profondeur de montage de 6,5 cm.

Les haut-parleurs FOCAL 130 AS sont-ils compatibles avec toutes les voitures ?

Les FOCAL 130 AS sont conçus pour s'adapter à la plupart des véhicules, mais il est recommandé de vérifier les dimensions de l'emplacement de montage et la compatibilité avec votre système audio avant l'achat.

Comment puis-je améliorer la qualité sonore de mes haut-parleurs FOCAL 130 AS ?

Pour améliorer la qualité sonore, vous pouvez ajuster les paramètres de votre autoradio, installer un amplificateur dédié, ou utiliser des câbles de qualité pour les connexions.

Que faire si mes haut-parleurs FOCAL 130 AS ne fonctionnent pas ?

Vérifiez d'abord les connexions électriques pour vous assurer qu'elles sont bien en place. Testez également le système audio avec d'autres haut-parleurs pour déterminer si le problème vient des haut-parleurs ou du système.

Les haut-parleurs FOCAL 130 AS sont-ils étanches ?

Les FOCAL 130 AS ne sont pas conçus pour être étanches. Il est conseillé de les installer dans un environnement protégé de l'humidité pour éviter tout dommage.

Quelle est la puissance nominale des haut-parleurs FOCAL 130 AS ?

Les FOCAL 130 AS ont une puissance nominale de 60 Watts RMS et peuvent supporter jusqu'à 120 Watts en pic.

Comment nettoyer mes haut-parleurs FOCAL 130 AS ?

Pour nettoyer vos haut-parleurs, utilisez un chiffon doux et sec. Évitez les produits chimiques agressifs qui pourraient endommager les membranes.

MODE D'EMPLOI 130 AS FOCAL

User manual / Manuel d'utilisation

English page 2

Français page 6

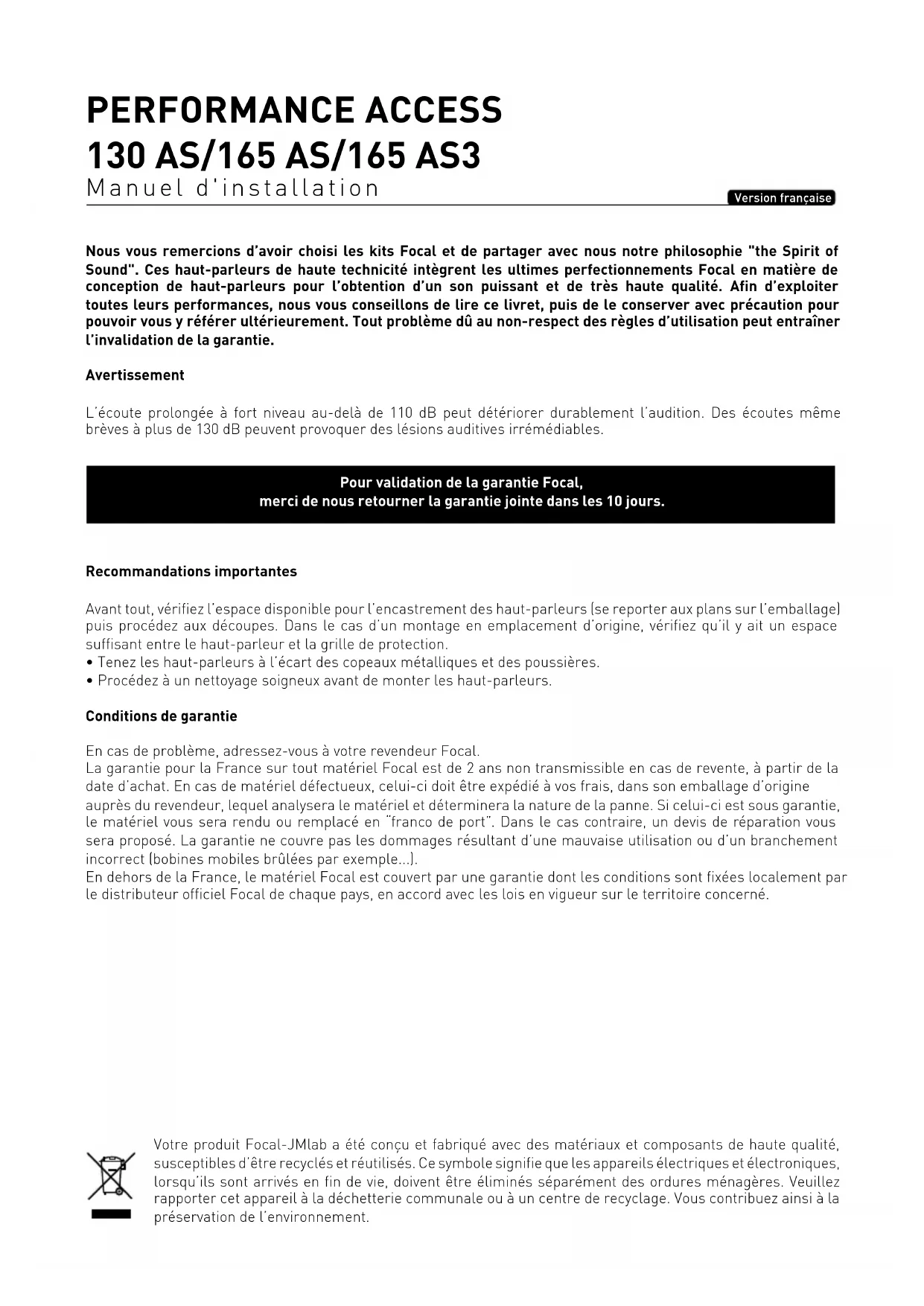

Nous vous remercions d'avoir choisi les kits Focal et de partager avec nous notre philosophie "the Spirit of Sound". Ces haut-parleurs de haute technicité intégrent les ultimes perfectionnements Focal en matière de conception de haut-parleurs pour l'obtention d'un son puissant et de très haute qualité. Afin d'exploiter toutes leurs performances, nous vous conseillons de dire ce livre, puis de le conserver avec précaution pour pouvoir vous y reférer ultérieurement. Tout problème d'au non-respect des règles d'utilisation peut entrainer l'invalidation de la garantie.

Avertissement

L'écoute prolongée à fort niveau au-delà de 110 dB peut déterminer durablement l'audition. Des écoutes même brèves à plus de 130 dB peuvent provoquer des léasons auditives irrémédiables.

Pour validation de la garantie Focal, merci de nous returner la garantie jointe dans les 10 jours.

Recommendations importantes

Avont tout, verifiez l'espace disponible pour l'encastrement des haut-parleurs (se reporter aux plans sur I'emballage) puis procededez aux decoupes. Dans le cas d'un montage en emplacement d'origine, verifiez qu'il y ait un espace suffisant entre le haut-parleur et la grille de protection.

Tenez les haut-parleurs à l'ecart des copeaux métalliques et des poussières.
- Procedez à un nettoyage soigneux avant de monter les haut-parleurs.

Conditions de garantie

En cas de problème, adresse-vous à vous revendeur Focal.

La garantie pour la France sur tout matériel Focal est de 2 ans non transmissible en cas de revente, a partir de la date d'achat. En cas de matériel defectueux, celui-ci doit etre expedié à vos frais, dans son emballage d'origine auprès du revendeur, lequel analysera le matériel et déterminera la nature de la panne. Si celui-ci est sous garantie, le matériel vous sera rendu ou remplace en "franco de port". Dans le cas contraire, un devis de réparation vous sera proposé. La garantie ne couvre pas les dommages resultant d'une mauvaise utilisation ou d'un branchement incorrect (bobines mobiles brûlées par exemple...).

En dehors de la France, le matériel Focal est couvert par une garantie dont les conditions sont fixees localement par le distributeur officiel Focal de chaque pays, en accord avec les lois en vigueur sur le territoire concerné.

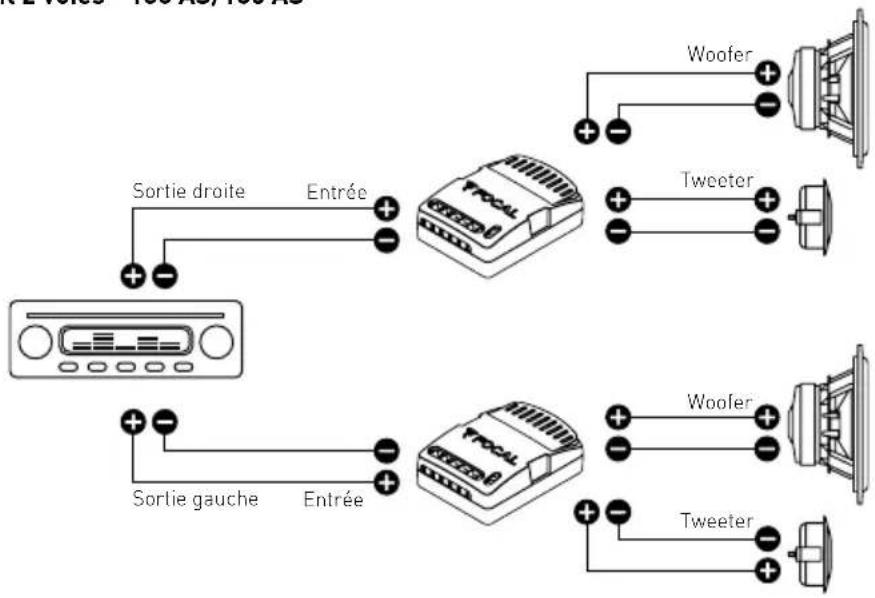

Connections kit 2 voies - 130 AS/165 AS

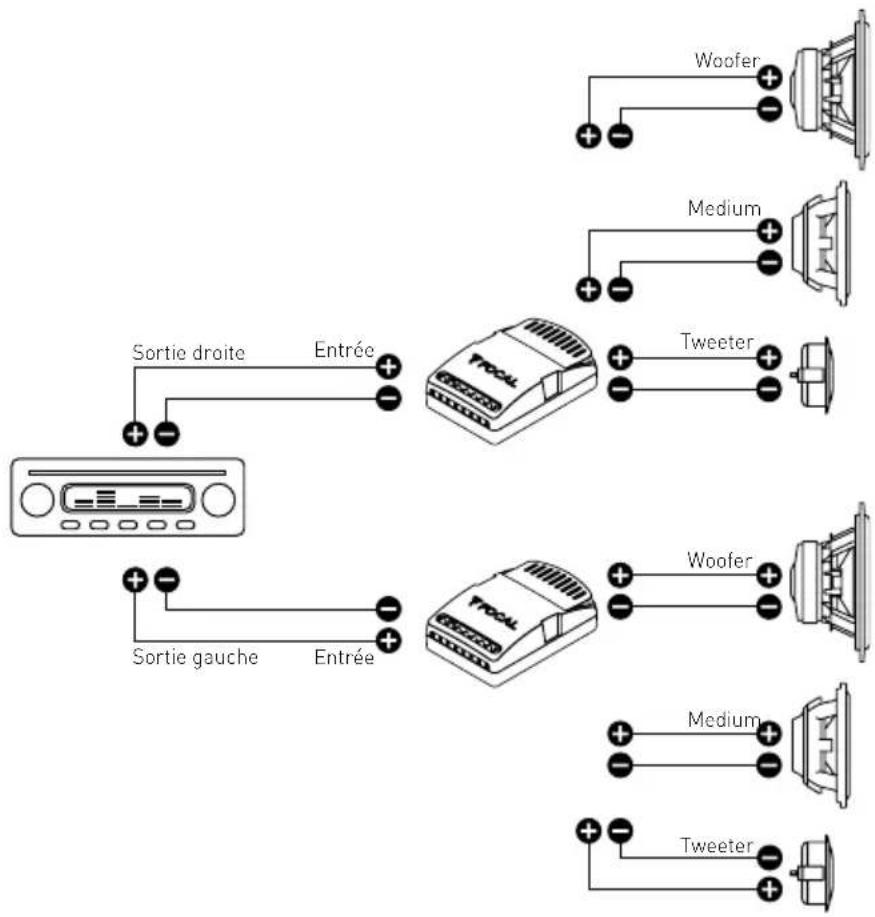

Connections kit 3 voies - 165 AS3

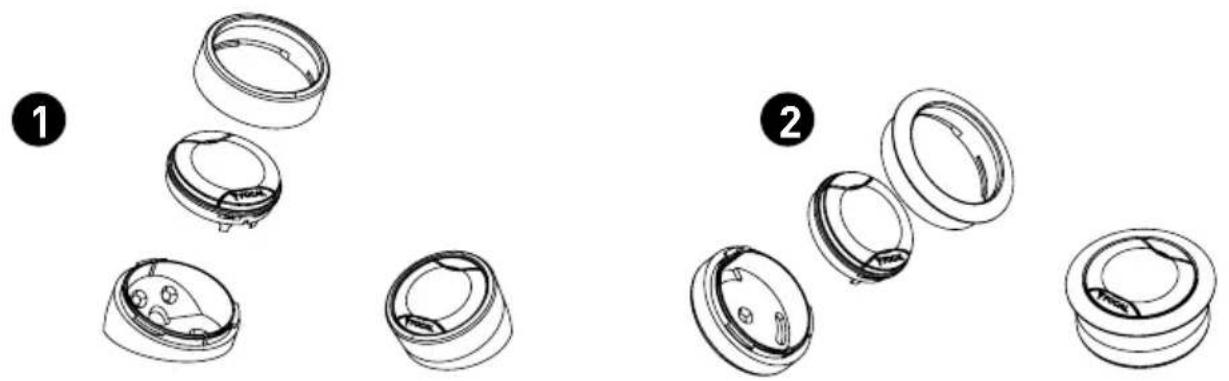

Installation du tweeteter - TN43 (130 AS/165 AS/ 165 AS3 kit)

Il existe deux possibités de montage : montage dans support orienté et montage encastré.

1 - Montage support orienté :CHOISSEZ L'Inclinaison [10^ ou 30^] , fixez le support avec les vis fournies, passsez les fils puis bloquez le tweeteter a la bague supérieure.
2 - Montage encastre : découvert un trou de 45 mm de diamètre. Insérez le support dans son emplacement. Passez les fils et bloquez le tweeter à l'aide de la bague supérieure.

PERfoRmancE accESS 130 aS/165 aS/165 aS3

Manuel d'installation

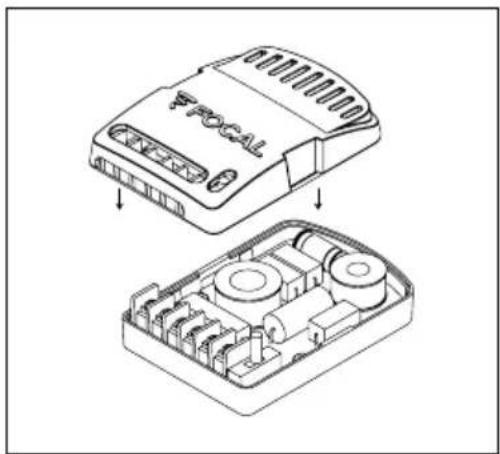

Fixation des filtres

Les filtres doivent etre fixes vis fournies ou double face) dans un endroit sec et aere de preference. Pour ouvrir le boitier, appuyez suivant les flches du schema ci-contre.

Si les filtres sont peu accessibles, procedez au câblage et aux réglages avant la fixation définitive.

130 AS/165 AS

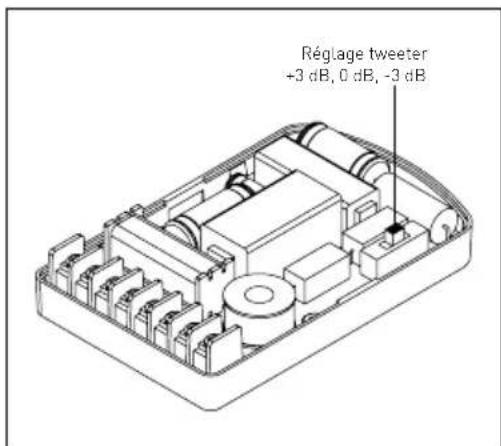

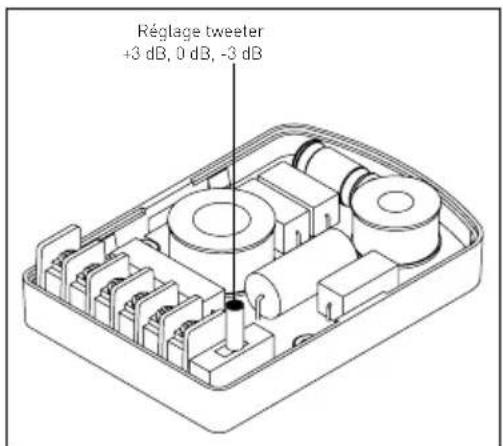

Réglage de niveau du tweeter

Le commutateur place à l'intérieur du filtrer permet d'ajuster le niveau du tweeter en fonction de vos goûts et aussi de l'emplacement des haut-parleurs dans votre habitacle, ceci afin d'avoir la(Meilleure) restitution sonore possible. Trop de niveau dans laigu donne un son agressif et un manque de niveau altere la definition et la dynamique. Si le tweeter est instalé très pres du haut-parleur de grave-médiun, réglez-le sur 0.

Si le tweeler est installe sur le tableau de bord ou en haut de portiere et le woofer dans la portiere, regler-le sur -3 ou 0 dB.

130 AS/165 AS - Filtre 2 voies 165 AS3 - Filtre 3 voies

Pour validation de la garantie Focal, nous renvoyer cette page dans les 10 jours, à l'adresse suivante :

Focal-JMlab-BP 374-108, rue de l'Avenir - 42353 La Talaudiere cedex-FRANCE

Il est maintainant possible d'enregistrer son produit en ligne : www.focal.com/garantie

Vous :

Votre nom : , Age : Profession :

Votre adressécomplete:

Votre adress e-mail :

Vos centres d'intérêts :

Chezvous,possedez-vous des enceintes haute-fidélité？

Si oui, précisez la marque :

Lisez-vous la presse écrite ?

Si oui,quel(s) titre(s):

Votre equipement audio/video (marques et modedes) avant l'acquisition du produit Focal :

Lecteur CD/tuner : Lecteur multimédia :

Système de navigation : Amplificateur :

Kit haut-parleur : Caisson de grave / subwoofer : ,

Autres éléments :

Votrechoix pour l'achat de ce modèle Focal s'est fait en fonction de :

• Conseil du revendeur - Conseil d'un ami, relation
• Visite d'un salon, d'une exposition - Rapport qualité / prix
• Qualité sonore, écoute en auditorium - Possède déjà des produits Focal
• Fiabilité / qualité de fabrication - Catalogues
• Esthétique / finition - Matériel français
  □-Article de presse écrite (si oui, précisez le -Autre : titre du magazine):

Votre Produit Focal :

Modèle : N° de série :

Nom du revendeur : Ville :

Date de l'achat : Prix de l'achat :

Avez-vous confié l'installation du produit à votre revendeur ?

Si non, pourquoi : Modèle de voiture :

Focal-JMlab - BP 374 - 108, rue de l'Avenir - 42353 La Talaudière cedex - FRANCE
