MODE D'EMPLOI CR 18DGL HITACHI

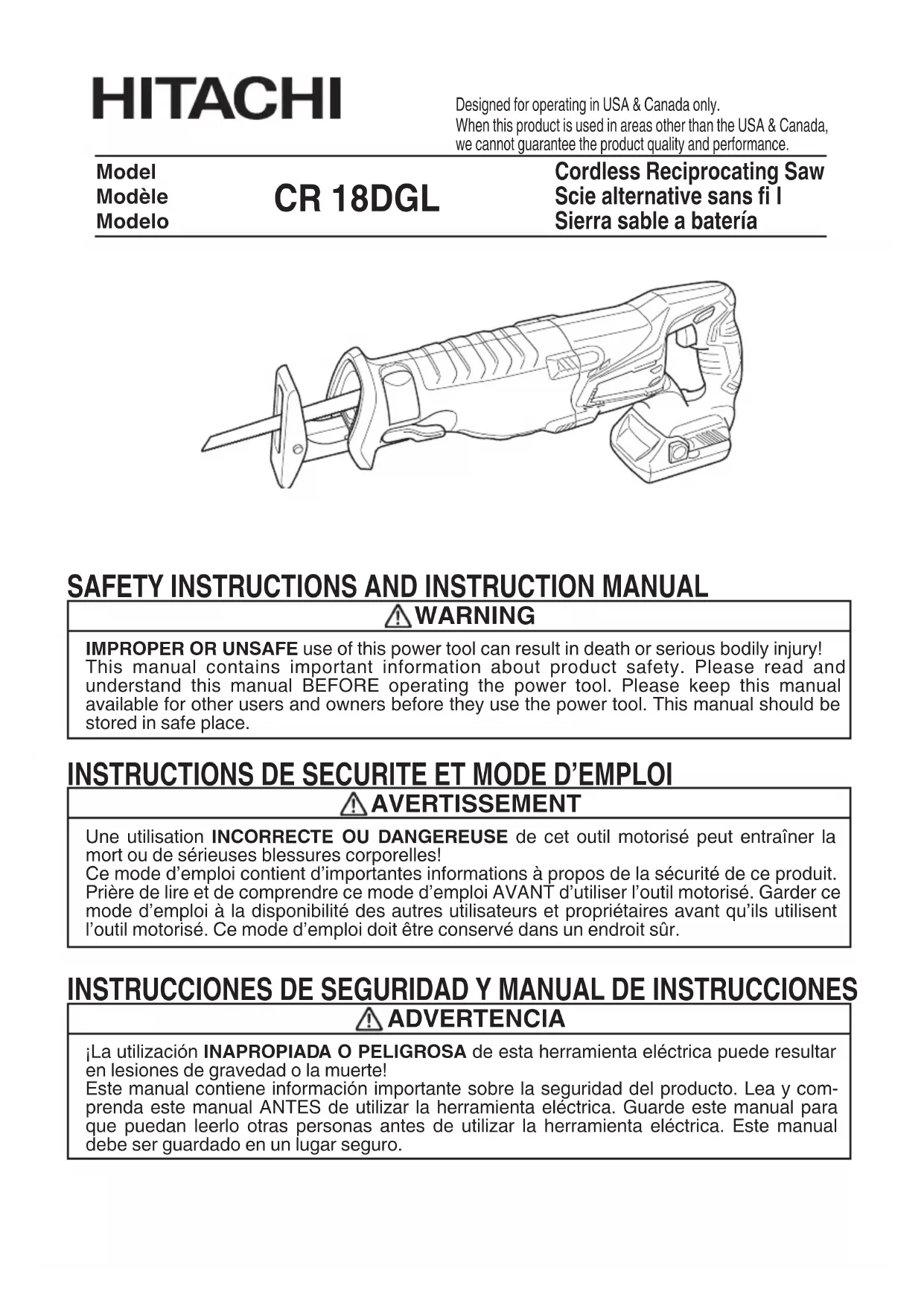

Model Cordless Reciprocating Saw Modèle Scie alternative sans fi l Modelo Sierra sable a batería CR 18DGL Designed for operating in USA & Canada only. When this product is used in areas other than the USA & Canada, we cannot guarantee the product quality and performance. INSTRUCTIONS DE SECURITE ET MODE D’EMPLOI AVERTISSEMENT Une utilisation INCORRECTE OU DANGEREUSE de cet outil motorisé peut entraîner la mort ou de sérieuses blessures corporelles! Ce mode d’emploi contient d’importantes informations à propos de la sécurité de ce produit. Prière de lire et de comprendre ce mode d’emploi AVANT d’utiliser l’outil motorisé. Garder ce mode d’emploi à la disponibilité des autres utilisateurs et propriétaires avant qu’ils utilisent l’outil motorisé. Ce mode d’emploi doit être conservé dans un endroit sûr.

Lire et comprendre toutes les précautions de sécurité, les avertissements et les instructions de fonctionnement dans ce mode d’emploi avant d’utiliser ou d’entretenir cet outil motorisé. La plupart des accidents causés lors de l’utilisation ou de l’entretien de l’outil motorisé proviennent d’un non respect des règles ou précautions de base de sécurité. Un accident peut la plupart du temps être évité si l’on reconnaît une situation de danger potentiel avant qu’elle ne se produise, et en observant les procédures de sécurité appropriées. Les précautions de base de sécurité sont mises en évidence dans la section “SECURITE” de ce mode d’emploi et dans les sections qui contiennent les instructions de fonctionnement et d’entretien. Les dangers qui doivent être évités pour prévenir des blessures corporelles ou un endommagement de la machine sont identifi és par AVERTISSEMENTS sur l’outil motorisé et dans ce mode d’emploi. NE JAMAIS utiliser cet outil motorisé d’une manière qui n’est pas spécifi quement recommandée par HITACHI.

SIGNIFICATION DES MOTS D’AVERTISSEMENT

AVERTISSEMENT indique des situations potentiellement dangereuses qui, si elles sont ignorées, pourraient entraîner la mort ou de sérieuses blessures. PRECAUTION indique des situations dangereuses potentilles qui, si elles ne sont pas évitées, peuvent entraîner de mineures et légères blessures ou endommager la machine. REMARQUE met en relief des informations essentielles. SÉCURITÉ AVERTISSEMENTS DE SÉCURITÉ GÉNÉRAUX CONCERNANT LES OUTILS ÉLECTRIQUES AVERTISSEMENT Lire tous les avertissements de sécurité et toutes les instructions Tout manquement à observer ces avertissements et instructions peut engendrer des chocs électriques, des incendies et/ou des blessures graves. Conservez tous les avertissements et toutes les instructions pour vous y référer ultérieurement. Le terme “outil électrique”, utilisé dans les avertissements, se réfère aux outils électriques (câblé) ou aux outils à piles (sans fi l).

1) Sécurité de l’aire de travail

a) Maintenir l’aire de travail propre et bien éclairée. Les endroits encombrés ou sombres sont propices aux accidents. b) Ne pas utiliser d’outils électriques en présence de liquides, gaz ou poussière infl ammables, au risque de provoquer une explosion. Les outils électriques créent des étincelles susceptibles d’enfl ammer la poussière. c) Ne pas laisser les enfants et les visiteurs s’approcher de vous lorsque vous utiliser un outil électrique. Les distractions peuvent faire perdre le contrôle.

2) Sécurité électrique

a) Les prises de l’outil électrique doivent correspondre à la prise secteur. Ne jamais modifi er la prise. Ne pas utiliser d’adaptateurs avec les outils électriques mis à la masse. Les prises non modifi ées et les prises secteurs correspondantes réduisent les risques de choc électrique. b) Eviter tout contact avec les surfaces mises à la masse telles que les tuyaux, radiateurs, bandes et réfrigérateurs. Le risque de choc électrique est accru en cas de mise à la masse du corps. c) Ne pas exposer les outils électriques à la pluie ou à des conditions humides. Si l’eau pénètre dans l’outil, cela augmente les risques de choc électrique. d) Ne pas utiliser le cordon à tort. Ne jamais utiliser le cordon pour transporter ou débrancher l’outil électrique. Maintenir le cordon loin de la chaleur, de l’huile, des bords pointus ou des pièces mobiles. Les cordons endommagés ou usés augmentent les risques de choc électrique. 00BookCR18DGLUSlowes.indb1900BookCR18DGLUSlowes.indb19 2018/03/1216:59:442018/03/1216:59:44Français

e) En cas d’utilisation d’un outil électrique à l’extérieur, utiliser un cordon de rallonge adapté à un usage extérieur. L’utilisation d’un cordon adapté à l’usage extérieur réduit les risques de choc électrique. f) Si vous devez utiliser un outil électrique dans un endroit humide, utilisez une alimentation protégée contre les courants résiduels. L’utilisation d’un dispositif de protection contre les courants résiduels réduit le risque de choc électrique.

3) Sécurité personnelle

a) Restez alerte, regarder ce que vous faites et usez de votre bon sens en utilisant un outil électrique. Ne pas utiliser d’outil électrique si vous êtes sous l’infl uence de drogues, d’alcool ou de médicaments. Pendant l’utilisation d’outils électrique, un instant d’inattention peut entraîner des blessures graves. b) Utiliser un équipement de protection individuelle. Toujours porter des verres de protection. L’utilisation d’équipements de protection tels que les masques anti-poussière, les chaussures de sécurité anti-dérapantes, les casques ou les protections auditives dans des conditions appropriées réduisent les risques de blessures. c) Empêcher les démarrages intempestifs. Veiller à ce que l’interrupteur soit en position d’arrêt avant de brancher à une source d’alimentation et/ou une batterie, de ramasser l’outil au sol ou de le transporter. Transporter les outils électriques avec le doigt sur l’interrupteur ou brancher les outils électriques avec l’interrupteur en position de marche peut entraîner des accidents. d) Retirer toute clé de sécurité ou clé avant de mettre l’outil électrique en marche. Laisser une clé ou une clé de sécurité sur une partie mobile de l’outil électrique peut engendrer des blessures. e) Ne pas trop se pencher. Toujours garder une bonne assise et un bon équilibre pendant le travail. Cela permet un meilleur contrôle de l’outil électrique dans des situations imprévisibles. f) Porter des vêtements adéquats. Ne pas porter de vêtements amples ni de bijoux. Maintenir les cheveux, les vêtements et les gants loin des pièces mobiles. Les vêtements amples ou les cheveux longs peuvent se prendre dans les pièces mobiles. g) En cas de dispositifs destinés au raccordement d’installations d’extraction et de recueil de la poussière, veiller à ce qu’ils soient correctement raccordés et utilisés. L’utilisation d’un dispositif de collecte de la poussière peut réduire les dangers associés à la poussière.

4) Utilisation et entretien d’un outil électrique

a) Ne pas forcer sur l’outil électrique. Utiliser l’outil électrique adapté à vos travaux. Le bon outil électrique fera le travail mieux et en toute sécurité au régime pour lequel il a été conçu. b) Ne pas utiliser l’outil électrique si l’interrupteur ne le met pas en position de marche et d’arrêt. Tout outil ne pouvant être contrôlé par l’interrupteur est dangereux et doit être réparé. c) Débrancher la prise ou retirer la batterie avant de procéder à des réglages, au remplacement des accessoires ou au stockage des outils électriques. Ces mesures préventives de sécurité réduisent les risques de démarrage accidentel de l’outil électrique. d) Stockez les outils électriques inutilisés hors de la portée des enfants et ne pas laisser des personnes non familiarisées avec l’outil ou ces instructions utiliser l’outil électrique. Les outils électriques sont dangereux entre les mains d’utilisateurs non habilités. e) Entretenir les outils électriques. Vérifier l’absence de mauvais alignement ou d’arrêt, d’endommagement de pièces ou toute autre condition susceptible d’aff ecter l’opération de l’outil. Si l’outil est endommagé, le faire réparer avant utilisation. De nombreux accidents sont dus à des outils mal entretenus. f) Maintenir les outils coupants aiguisés et propres. Des outils coupants bien entretenus avec des bords aiguisés sont moins susceptibles de se coincer et plus simples à contrôler. g) Utiliser l’outil électrique, les accessoires et les mèches de l’outil, etc. conformément à ces instructions en tenant compte des conditions d’utilisation et du travail à réaliser. L’utilisation de l’outil électrique pour des opérations diff érentes de celles pour lesquelles il a été conçu est dangereuse.

5) Utilisation et entretien de la batterie

a) Recharger la batterie uniquement avec le chargeur recommandé par le fabricant. Un chargeur inadéquat pour le type de batterie peut entraîner un risque d’incendie en cas d’utilisation avec une autre batterie. b) Utiliser les outils électriques uniquement avec les batteries spécifi ées. L’utilisation d’autres batteries peut entraîner un risque de blessures et d’incendie. 00BookCR18DGLUSlowes.indb2000BookCR18DGLUSlowes.indb20 2018/03/1216:59:442018/03/1216:59:44Français

3. TOUJOURS porter des protecteurs d’oreille lors de

l’utilisation de l’outil pendant de longues périodes. Une exposition prolongée à un son de forte intensité peut endommager l’ouïe de l’utilisateur.

4. NE JAMAIS toucher les parties mobiles.

NE JAMAIS placer ses mains, ses doigts ou toute autre partie de son corps près des parties mobiles de l’outil.

5. NE JAMAIS utiliser l’outil sans que tous les

dispositifs de sécurité ne soient en place. NE JAMAIS faire fonctionner cet outil sans que tous les dispositifs et caractéristiques de sécurité ne soient en place et en état de fonctionnement. Si un entretien ou une réparation nécessite le retrait d’un dispositif ou d’une caractéristique de sécurité, s’assurer de bien remettre en place le dispositif ou la caractéristique de sécurité avant de recommencer à utiliser l’outil.

6. Utiliser l’outil correct

Ne pas forcer sur un petit outil ou accessoire pour faire le travail d’un outil de grande puissance. Ne pas utiliser un outil pour un usage pour lequel il n’a pas été prévu: par exemple, ne pas utiliser une scie circulaire pour couper des branches d’arbre ou des bûches.

7. Manipuler l’outil correctement

Ne pas laisser tomber ou lancer l’outil.

8. Maintenir toutes les vis, tous les boulons et les

couvercles fermement en place. Maintenir toutes les vis, tous les boulons et les couvercles fermement montés. Vérifi er leurs conditions périodiquement.

9. Ne pas utiliser les outils motorisés si le revêtement

de plastique ou la poignée est fendu. Des fentes dans le revêtement ou la poignée peuvent entraîner une électrocution. De tels outils ne doivent pas être utilisés avant d’être réparé.

10. Les lames et les accessoires doivent être

fermement montés sur l’outil. Eviter les blessures potentielles personnelles et aux autres. Les lames, les instruments de coupe et les accessoires qui ont été montés sur l’outil doivent être fi xés et serrés fermement.

11. Garder propres les évents d’air du moteur.

Les évents d’air du moteur doivent être maintenus propres de façon que l’air puisse circuler librement tout le temps. Vérifi er les accumulations de poussière fréquemment.

12. NE JAMAIS laisser fonctionner l’outil sans

surveillance. Le mettre hors tension. Ne pas abandonner l’outil avant qu’il ne soit complètement arrêté.

13. Manipuler l’outil motorisé avec précaution.

Si un outil motorisé tombe ou frappe un matériau dur accidentellement, il risque d’être déformé, fendu ou endommagé. c) Lorsque la batterie est inutilisée, la garder à l’écart d’objets métalliques comme des trombones, des pièces de monnaie, des clés, des clous, des vis ou autres petits objets métalliques pouvant raccorder les bornes. La connexion des bornes peut entraîner des blessures ou un incendie. d) En cas d’utilisation dans des conditions extrêmes, du liquide peut être émis de la batterie. Éviter tout contact. en cas de contact accidentel, rincer à l’eau. Si le liquide entre en contact avec les yeux, consulter un médecin. Le liquide émis par la batterie peut entraîner des irritations et des brûlures.

a) Faire entretenir l’outil électrique par un technicien habilité à l’aide de pièces de rechange identiques exclusivement. Cela garantira le maintien de la sécurité de l’outil électrique. AVERTISSEMENT La poussière résultant d’un ponçage, d’un sciage, d’un meulage, d’un perçage ou de toute autre activité de construction renferme des produits chimiques qui sont connus par l’Etat de Californie pour causer des cancers, des défauts de naissance et autres anomalies de reproduction. Nous énumérons ci-dessus certains de ces produits chimiques:

Plomb des peintres à base de plomb,

Silice cristalline des briques et du ciment et autres matériaux de maçonnerie, et

Arsenic et chrome du bois d’oeuvre traité chimiquement. Le risque d’exposition à ces substances varie en fonction de la fréquence d’exécution de ce genre de travail. Pour réduire l’exposition à ces produits chimiques, travailler dans un lieu bien ventilé, et porter un équipement de protection agréé, par exemple un masque anti- poussière spécialement conçu pour fi lter les particules microscopiques.

REGLES DE SÉCURITÉ SPÉCIFIQUES

1. Tenir les outils électriques par les surfaces de

grippage lors de la réalisation d’opération où l’accessoire de coupe risque d’entrer en contact avec des câbles cachés. Le contact d’un accessoire de coupe avec un fi l “sous tension” risque de mettre les parties métalliques de l’outil “sous tension” d’électrocuter l’utilisateur.

2. Utiliser des dispositifs de serrage ou toutes autres

façons de fi xer et de maintenir la pièce à usiner sur une plate-forme stable. Tenir la pièce avec la main ou contre son corps est instable et peut conduire à une perte de contrôle de l’outil. 00BookCR18DGLUSlowes.indb2100BookCR18DGLUSlowes.indb21 2018/03/1216:59:442018/03/1216:59:44Français

14. Ne pas essuyer les parties en plastique avec du

solvant. Les solvants comme l’essence, les diluants, la benzine, le tétrachlorure de carbone et l’alcool peuvent endommager et fi ssurer les parties en plastique. Ne pas les essuyer avec de tels solvants. Essuyer les parties en plastique avec un chiff on doux légèrement imbibé d’une solution d’eau savonneuse et sécher minutieusement.

15. TOUJOURS porter des lunettes des protections

conformes aux exigences des dernières révisions du standard ANSI Z87.1.

16. TOUJOURS tenir fermement la poignée lors de

17. Défi nitions pour les symboles utilisés sur cet outil

AVERTISSEMENT – Pour réduire tout risque de blessure, l’utilisateur doit lire le mode d’emploi.

18. NE JAMAIS toucher la lame de l’outil avec des mains

nues pendant le fonctionnement.

19. La scie alternativa à batterie fonctionannt sans fi l,

bien avoir conscience qu’elle est constamment prête à fonctionner.

20. Lors d’un travail en position élevée, évacuer tout le

monde de l’aire de travail et ne pas oublier qu’on travaille en hauteur.

AVERTISSEMENT Une utilisation incorrecte ou dangereuse du chargeur de batterie et de la batterie risque d’entraîner des blessures graves ou mortelles. PRECAUTION

1. Ne pas utiliser de batterie ou d’appareil endommagé

ou modifi é. Des batteries endommagées ou modifi ées peuvent présenter un comportement imprévisible entraînant des risques d’incendie, d’explosion ou de blessure.

2. Ne pas exposer une batterie ou un appareil au feu ou

à une température trop élevée. Une exposition au feu ou à une température excédant les 265°F (130°C) peut provoquer une explosion.

3. Ce manuel renferme des consignes de sécurité et

d’utilisation importantes pour le chargeur de batterie modèle UC18YKSL.

4. Pour réduire tout risque de blessure, NE recharger

QUE les batteries rechargeables HITACHI utilisées dans le modèle série BSL18. Les autres types de batterie pourraient exploser et provoquer des blessures ou des dommages.

5. Pour réduire tout risque de dommage de la fiche

et du cordon électrique, débrancher le cordon du chargeur en tirant sur la fi che.

6. Vérifier que le cordon est placé de façon que

personne ne puisse marcher dessus, se prendre les pieds dedans, ni l’endommager ou le soumettre à des contraintes.

7. Ne pas utiliser de cordon de rallonge si cela n’est

pas absolument nécessaire. L’utilisation d’un cordon de rallonge incorrect pourrait entraîner un feu ou une décharge électrique. Si l’on doit utiliser un cordon de rallonge, s’assurer que: a. Les broches de la rallonge ont les mêmes numéro, taille et forme que celles de la fi che du chargeur ; b. Le cordon de rallonge est correctement raccordé et en bon état électrique ; c. Le calibre du fi l doit être au moins suffi sant pour l’intensité nominale CA (ampères) du chargeur de batterie spécifiées dans le tableau ci- dessous. 00BookCR18DGLUSlowes.indb2200BookCR18DGLUSlowes.indb22 2018/03/1216:59:442018/03/1216:59:44Français

Intensité nominale d’entrée CA (ampères)* Calibre du cordon Egal ou supérieur à mais non inférieur à Longueur de cordon en pieds (mètres) 25 (7.5) 50 (15) 100 (30) 150 (45)

18. NE JAMAIS utiliser de générateur de moteur ni

d’alimentation CC pour la recharge.

19. NE JAMAIS ranger la batterie ni le chargeur de

batterie dans un lieu où la température peut atteindre ou dépasser 104°F (40°C).

20. TOUJOURS alimenter le chargeur sur une prise

secteur domestique standard (120 volts). L’utilisation du chargeur à une autre tension peut entraîner une surchauff e et endommager le chargeur.

21. TOUJOURS attendre au moins 15 minutes entre

deux recharges pour éviter toute surchauffe du chargeur.

Pour prolonger sa durée de vie, la batterie lithium-ion est équipée d’une fonction de protection qui coupe automatiquement l’alimentation. Dans les cas 1 à 3 décrits ci-dessous, il est possible que le moteur s’arrête lorsque vous utilisez ce produit, même si vous actionnez le commutateur. Il ne s’agit pas d’un dysfonctionnement, mais du fonctionnement normal de la protection.

1. Lorsque la charge restante de la batterie diminue , le

moteur s’arrête. Dans ce cas de fi gure, chargez immédiatement la batterie.

2. En cas de surcharge de l’outil, actionnez le commutateur

de l’outil et éliminez les causes de la surcharge. Vous pouvez ensuite recommencer à utiliser l’outil.

3. En cas de surchauff e due à un travail trop intensif,

l’alimentation de la batterie peut se couper. Dans ce cas, arrêtez toute utilisation de la batterie et laissez-la refroidir. Vous pouvez ensuite recommencer à l’utiliser. En outre, respectez la précaution et l’avertissement suivants.

• Si l’intensité nominale d’entrée du chargeur de batterie est donnée en watts et non en ampères, calculer la capacité en ampères correspondante en divisant la capacité en ampères par la capacité de tension, par exemple: 1,250 watts 125 volts = 10 ampères

8. Ne pas utiliser le chargeur si son cordon ou sa fi che

sont endommagés - Le remplacer immédiatement.

9. Ne pas utiliser le chargeur s’il a reçu un coup, s’il

est tombé ou endommagé de toute autre manière. L’apporter à un réparateur qualifi é.

10. Ne pas démonter le chargeur et la batterie; si un

entretien ou des réparations sont nécessaires, les apporter à un réparateur qualifié. Un remontage incorrect pourrait provoquer une décharge électrique ou un feu.

11. Pour pouvoir utiliser la scie circulaire à batterie, il

faudra recharger la batterie.

12. Pour réduire tout risque de décharge électrique,

débrancher le chargeur de la prise de courant en cas de non-utilisation, ainsi qu’avant tout entretien ou nettoyage.

13. NE JAMAIS effectuer la recharge à l’extérieur.

Eloigner la batterie des rayons directs du soleil et utiliser exclusivement dans des endroits à faible humidité et bien aérés.

14. NE JAMAIS eff ectuer la recharge si la température

est inférieure à 32°F (0°C) ou supérieure à 104°F (40°C).

15. NE JAMAIS raccorder deux chargeurs de batterie

16. NE JAMAIS insérer d’objets dans l’orifice de la

batterie ou du chargeur de batterie. Il pourrait en résulter un choc électrique ou des dommages de la batterie ou du chargeur de batterie.

17. NE JAMAIS utiliser de transformateur-élévateur pour

AVERTISSEMENT Afi n d’éviter toute fuite de la batterie, génération de chaleur, émission de fumée, explosion et infl ammation, respectez scrupuleusement les précautions suivantes :

1. Assurez-vous que les copeaux et la poussière ne

s’accumulent pas sur la batterie.

Lorsque vous travaillez, assurez-vous que les copeaux et la poussière ne tombent pas sur la batterie.

Assurez-vous que les copeaux et la poussière qui tombent sur l’outil lorsque vous travaillez ne s’accumulent pas sur la batterie.

Ne conservez pas une batterie inutilisée dans un endroit qui est exposé aux copeaux et à la poussière.

Avant de stocker une batterie, retirez tous les copeaux et la poussière qui ont pu y adhérer et ne la conservez pas avec des pièces métalliques (vis, clous, etc.).

2. Ne percez pas la batterie à l’aide d’un objet pointu tel

qu’un clou. Ne la frappez pas à l’aide d’un marteau. Ne marchez pas dessus, ne la lancez pas et ne la soumettez pas un à choc physique important.

3. N’utilisez pas une batterie dont l’extérieur est déformé

ou laisse penser qu’elle est défectueuse.

4. N’insérez pas la batterie à l’envers (pôles inversés).

5. Ne raccordez pas directement la batterie à une prise

électrique ou à un allume-cigare.

6. N’utilisez pas la batterie à d’autres fins que celle

7. En cas d’échec du chargement d’une batterie, même

après un certain délai, arrêtez immédiatement le rechargement.

8. N’exposez pas la batterie à des températures ou à

une pression élevées (four à micro-ondes, séchoir, conteneur sous haute pression).

9. Maintenez à la batterie à l’écart de toute fl amme en cas

de détection d’une fuite ou d’une mauvaise odeur.

10. Ne pas utiliser à proximité d’une source puissante

d’électricité statique.

11. En cas de fuite de la batterie, de mauvaise odeur, de

génération de chaleur, de décoloration, de déformation ou d’anomalie en cours d’utilisation, de rechargement ou d’entreposage, ôtez immédiatement la batterie de l’équipement ou du chargeur de batterie et ne l’utilisez plus. PRECAUTION

1. En cas de projection dans les yeux de liquide ayant fuit

de la batterie, ne vous frottez pas les yeux, rincez-les à l’eau claire et contactez immédiatement un médecin. En l’absence de traitement, le liquide peut détériorer l’oeil.

2. En cas de projection de liquide ayant fuit de la

batterie sur votre peau ou vos vêtements, rincez immédiatement ces derniers à l’eau claire (au robinet). Le liquide peut provoquer une irritation de la peau.

3. En cas de détection de rouille, de mauvaise odeur,

de surchauff e, de décoloration, de déformation et/ou autres anomalies lors de la première utilisation de la batterie, n’utilisez pas cette dernière et renvoyez-la au fournisseur ou au fabricant. AVERTISSEMENT Un court-circuit risque de se produire et causer un incendie, si un corps étranger conducteur d’électricité passe dans les bornes de la pile au lithium-ion. Veuillez respecter les consignes suivantes pour le rangement de la pile.

Ne pas mettre d’objet conducteur d’électricité, tels que clous, fi l d’acier, de cuivre ou autre fi l dans la mallette de rangement.

Soit ranger le bloc de pile avec l’outil électrique ou de manière sécuritaire en l’enfonçant dans le couvercle jusqu’à ce que les orifi ces de ventilation soient dissimulés afi n d’éviter les courts-circuits. (Voir la Fig. 1)

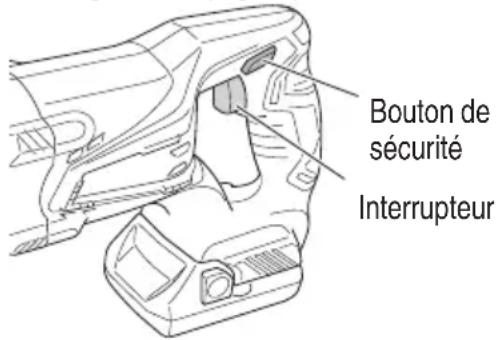

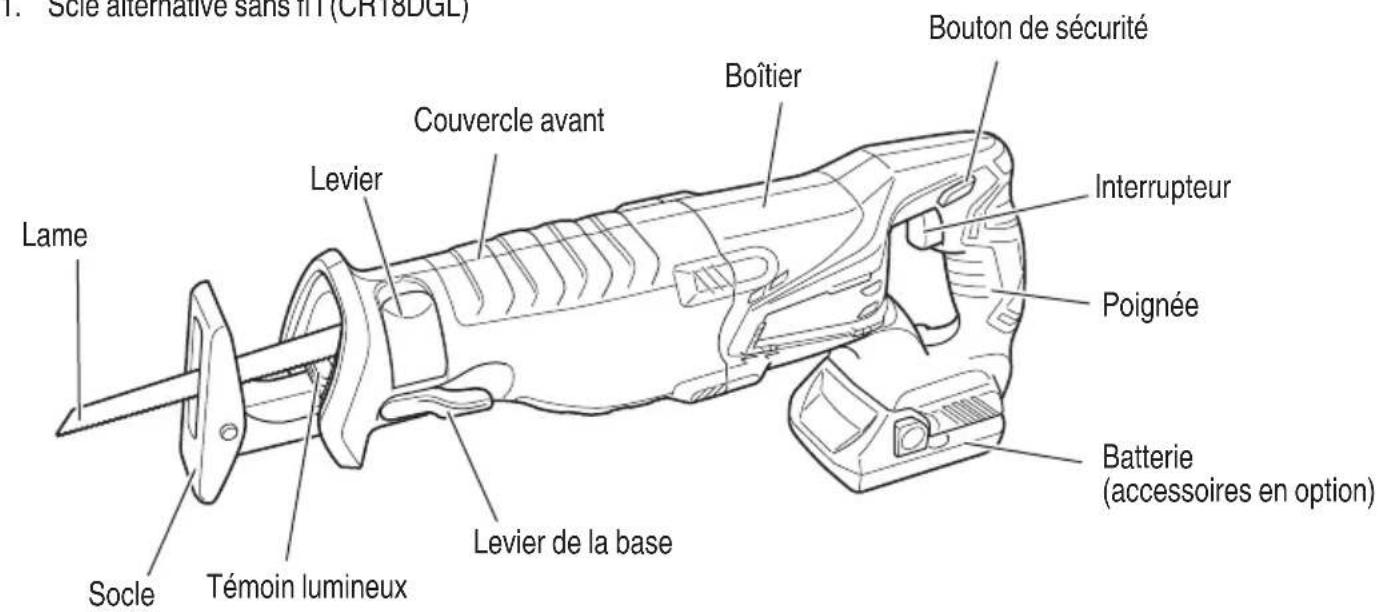

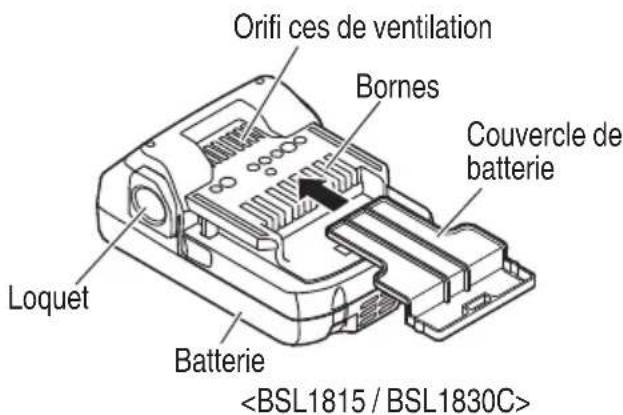

DESCRIPTION FONCTIONNELLE REMARQUE Les informations contenues dans ce mode d’emploi sont conçues pour assister l’utilisateur dans une utilisation sans danger et un entretien de l’outil motorisé. NE JAMAIS utiliser ni entreprendre une révision de l’outil sans avoir d’abord lu et compris toutes les instructions de sécurité contenues dans ce manuel. Certaines illustrations dans ce mode d’emploi peuvent montrer des détails ou des accessoires diff érents de ceux de l’outil motorisé utilisé.

vendus séparément) Bouton de sécurité Levier Levier de la base Interrupteur Batterie (accessoires en option) Témoin lumineux Boîtier Lame Socle Poignée Couvercle avant Loquet Batterie Orifi ces de ventilation Bornes Couvercle de batterie

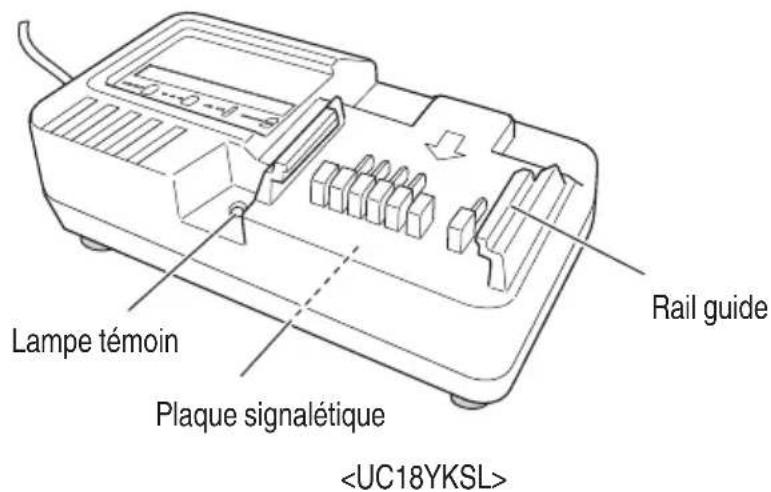

2. Chargeur de batterie (accessoires en option

vendus séparément) Fig. 2 SPECIFICATIONS

1. Scie alternative sans fi l

Modѐle CR18DGL Moteur Moteur CC Vitesse à vide 0 – 3,300 /min Course 1" (25 mm) Poids (sans la batterie) 5.7 lbs. (2.6 kg)

2. Chargeur de batterie (accessoires en option)

Modѐle UC18YKSL Source d’alimentation d’entrée Monophasée: CA 120V 60Hz Durée de recharge (à une température de 68°F (20°C)) BSL1815: Environ 40 min. BSL1830C: Environ 90 min. Tension de charge CC 14.4 V – 18 V Courant de charge CC 2.0 A Poids 0.8 lbs. (0.35 kg) REMARQUE : La durée de recharge peut varier en fonction de la température et de la tension de la source d’alimentation. <UC18YKSL> Plaque signalétique Lampe témoin Rail guide 00BookCR18DGLUSlowes.indb2600BookCR18DGLUSlowes.indb26 2018/03/1216:59:452018/03/1216:59:45Français

Coupe de tuyaux en métal et en acier inoxydable.

Coupe de diff érents bois de charpente.

Coupe de plaque en acier doux, de plaque d’aluminium et de cuivre.

Coupe de résines synthétiques, comme résine phénolique et chlorure de vinyl.

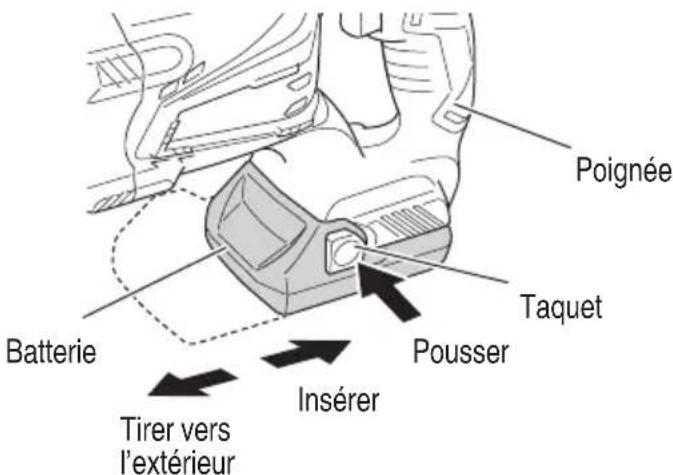

Installation de la batterie Aligner la batterie sur la fente de la poignée de l’outil et la glisser à l’intérieur. Toujours insérer la batterie à fond, jusqu’à ce qu’elle se bloque avec un petit déclic. Sinon, elle risque de tomber accidentel lement de l’outil et de blesser l’opérateur ou d’autres personnes alentour (Fig. 3).

Retrait de la batterie Sortir la batterie de la poignée de l’outil tout en appuyant sur le taquet (2 taquets) de la batterie (Fig. 3). Taquet Poignée Batterie Tirer vers l’extérieur Pousser Insérer Fig. 3

REMARQUE Avant de brancher le chargeur dans la prise, vérifi er les points suivants:

La tension de la source d’alimentation est indiquée sur la plaque signalétique.

Le cordon n’est pas endommagé. AVERTISSEMENT Ne pas effectuer de recharge à une tension supérieure à la tension indiquée sur la plaque signalétique. Cela brûlerait le chargeur.

ASSEMBLAGE ET FONCTIONNEMENT

1. Brancher la fiche du chargeur de batterie dans la

prise. Quand la fiche du chargeur de batterie est branchée dans la prise, le voyant de recharge clignote lentement en rouge. (A intervalles d’une seconde) AVERTISSEMENT Ne pas utiliser le cordon électrique s’il est endommagé. Le faire réparer immédiatement.

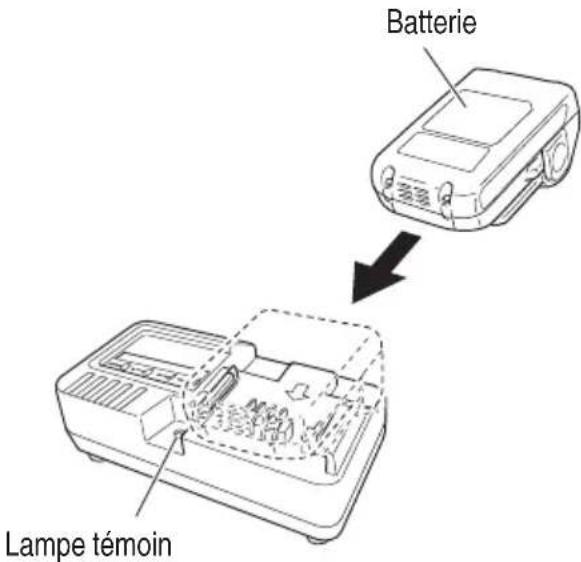

2. Insérer la batterie dans le chargeur de batterie.

Insérer la batterie dans le chargeur de batterie comme indiqué à la Fig. 4. Bien s’assurer qu’elle touche le fond du chargeur de batterie. Batterie Lampe témoin Fig. 4

Quand la batterie est raccordée au chargeur de batterie, la recharge commence et la lampe témoin s’allume en rouge. (Voir le Tableau 2) REMARQUE Si la lampe témoin ne s’allume pas ou clignote en rouge, débrancher la fi che de la prise et vérifi er si la batterie est insérée correctement.

Quand la batterie est rechargée à fond, la lampe témoin clignote lentement en rouge. (A intervalles d’une seconde) (Voir le Tableau 2) 00BookCR18DGLUSlowes.indb2700BookCR18DGLUSlowes.indb27 2018/03/1216:59:452018/03/1216:59:45Français

Tableau 2 Explications de la lampe témoin Lampe témoin (rouge) Avant la recharge Clignote S’allume pendant 0.5 seconde. Ne s’allume pas pendant 0.5 seconde. (Eteint pendant 0.5 seconde) Pendant la recharge S’allume S’allume sans interruption Recharge terminée Clignote S’allume pendant 0.5 seconde. Ne s’allume pas pendant 0.5 seconde. (Eteint pendant 0.5 seconde) Veille en surchauff e Clignot S’allume pendant 1 seconde. Ne s’allume pas pendant 0.5 seconde. (Eteint pendant 0.5 seconde) Batterie en surchauff e. Chargement impossible (le chargement commencera une fois que la batterie sera froide). Recharge impossible Clignote S’allume pendant 0.1 seconde. Ne s’allume pas pendant 0.1 seconde. (Eteint pendant 0.1 seconde) Anomalie de la batterie ou du chargeur

Température admissible d’une batterie rechargeable. La température admissible des batteries rechargeables est indiquée dans le Tableau 3, et les batteries qui ont chauff é devront être laissées à refroidir pendant quelque temps avant de pouvoir être rechargées. Tableau 3 Batteries rechargeables Température à laquelle la batterie peut être rechargée BSL1815, BSL1830C 32°F – 122°F (0°C – 50°C)

4. Débrancher le chargeur de batterie de la prise.

PRECAUTION Ne pas débrancher la fi che de la prise en tirant sur le cordon. Pour éviter tout dommage lorsqu’on débranche la fi che de la prise, bien tenir la fi che proprement dite.

5. Retirer la batterie du chargeur de batterie.

Sortir la batterie du chargeur tout en la soutenant de la main. En ce qui concerne le courant de décharge d’une batterie neuve Etant donnée que les substances chimiques internes sont restées inactives dans le cas des batteries neuves ou des batteries qui sont restées longtemps inutilisées, le courant de décharge risque d’être très faible lors des première et deuxième utilisations. Ce phénomène est temporaire et le temps de recharge normal sera rétabli quand les batteries auront été rechargées 2 ou 3 fois. PRECAUTION

Si le chargeur a fonctionné pendant longtemps de suite, il sera chaud, ce qui risque de provoquer des pannes. Lorsque la recharge est terminée, laisser le chargeur refroidir pendant environ 15 secondes avant de passer à la recharge suivante.

Si la batterie est chaude quand elle est rechargée, parce qu’elle est restée longtemps en plein soleil ou parce qu’elle vient juste d’être utilisée, la lampe pilote du chargeur clignote en s’allumant pendant 1 seconde, puis en s’éteignant pendant 0.5 seconde. La batterie ne se rechargera pas. Dans ce cas, laisser la batterie refroidir avant de la recharger. 00BookCR18DGLUSlowes.indb2800BookCR18DGLUSlowes.indb28 2018/03/1216:59:462018/03/1216:59:46Français

Quand la lampe témoin clignote rapidement (à intervalles de 0,2 seconde), vériffi er le chargeur et retirer tout objet étranger qui serait tombé dans son connecteur. S’il n’y a rien d’amormal, il est alors probable que la batterie ou le chargeur fonctionne mal. Dans ce cas, les enlever et les porter à un réparateur agréé. REMARQUE

La durée de charge peut être plus longue en fonction de la température ambiante et des conditions de la batterie.

Les indications données pour le témoin de durée de charge sont uniquement indicatives et peuvent varier en fonction de la température ambiante et des conditions de la batterie.

Retirez la batterie du chargeur quand vous ne l’utilisez pas. Comment prolonger la durée de vie des batteries.

Recharger les batteries avant qu’elles ne soient complètement épuisées. Quand la puissance de l’outil utilisé faiblit, l’éteindre et recharger la batterie. Si l’outil continue d’être utilisé jusqu’à épuisement du courant électrique, la batterie risque d’être endommagée et sa durée de vie se raccourcira.

Eviter d’eff ectuer la recharge sous des températures élevées. Une batterie est toujours chaude immédiatement après son utilisation. Si la batterie est rechargée immédiatement après utilisation, les substances chimiques internes risquent de se détériorer et la durée de vie de la batterie se raccourcira. Laisser la batterie refroidir un moment avant de l’utiliser.

PRECAUTION Pour éviter tout risque d’accident grave, vérifi er que l’interrupteur se trouve à la position OFF (arrêt), et sortir la batterie.

1. Vérifi er l’aire de travail

Vérifier l’aire de travail pour s’assurer qu’il n’y a ni débris ni désordre. Evacuer l’aire de travail des personnes non autorisées. S’assurer que l’éclairage et la ventilation sont adéquats.

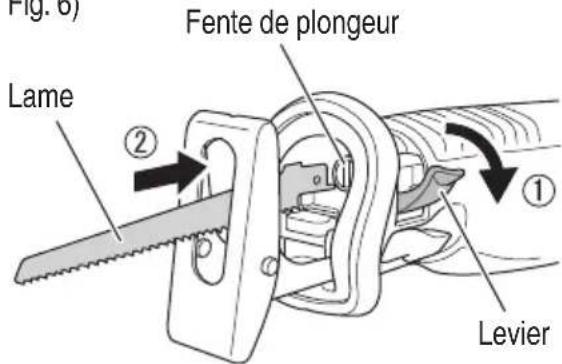

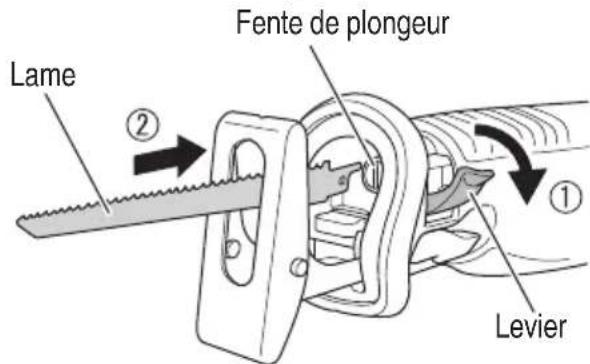

2. Montage de la lame

L’outil utilise un mécanisme amovible qui permet de monter et de démonter les lames de scie sans l’aide de clé ni d’aucun autre outil. (1) Pivoter le levier pour ouvrir le serre-lame. (2) Insérer la lame à fond dans la petite fente, à l’extrémité du plongeur, en pivotant sur le levier. Il est possible d’orienter la lame vers le haut ou vers le bas. (Fig. 5, Fig. 6) Fig. 5 Lame Fente de plongeur Levier Fig. 6 Lame Fente de plongeur Levier (3) Quand on relâche le levier, la force de ressort ramène automatiquement le levier sur la position correcte. (4) De la main, tirer deux ou trois fois de suite sur le dos de la lame pour vérifi er qu’elle est solidement fi xée. (Fig. 7) Fig. 7 Lame Levier PRECAUTION Lorsqu’on tire sur la lame, bien veiller à ne tirer que sur le dos de la lame. L’on risque de se blesser si l’on tire sur d’autres sections.

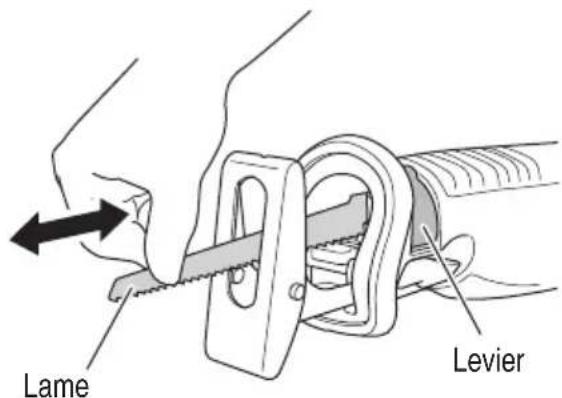

3. Démontage de la lame

PRECAUTION Ne jamais toucher la lame de scie tout de suite après l’utilisation. Le métal sera chaud et l’on pourrait se brûler. (1) Après avoir pivoté le levier, diriger la lame vers le bas. La lame doit tomber toute seule. Si la lame ne tombe pas, la sortir avec la main.

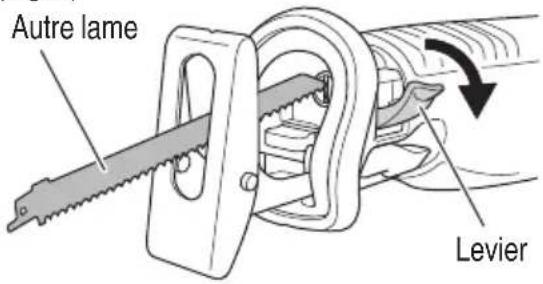

SI LA LAME EST CASSEE

Même si la lame de scie est cassée et reste à l’intérieur de la petite fente du plongeur, elle doit tomber lorsque le levier est pivoté et que la lame est dirigée vers le bas. Si la lame ne tombe pas toute seule, la sortir en procédant comme décrit ci-dessous. (1) Si la section cassée de la lame sort de la petite fente du plongeur, tirer sur la section cassée pour sortir la lame. (2) Si la section cassée de la lame est dissimulée à l’intérieur de la petite fente du plongeur, accrocher la lame à l’aide de l’extrémité d’une autre lame et la sortir. (Fig. 8) Fig. 8 Levier Autre lame ENTRETIEN ET INSPECTION DE LA MONTURE DE LAME (1) Après l’utilisation, souffl er toute sciure, terre, sable, humidité, etc. à l’aide d’une brosse, etc., pour garantir le bon fonctionnement de la monture de lame. REMARQUE Une utilisation continue de l’outil sans nettoyer la section où la lame de scie est montée peut provoquer une accumulation de sciure et de copeaux, ce qui peut aff ecter négativement le mouvement du levier. Dans ce cas, pivoter le levier et nettoyer autour du plongeur et du levier en essuyant ou souffl ant l’accumulation. PRECAUTION Ne pas utiliser de lame de scie avec un orifi ce de lame usé. La lame pourrait se détacher, ce qui entraînerait des blessures corporelles. (Fig. 9) Fig. 9 Orifi ce de lame Lame

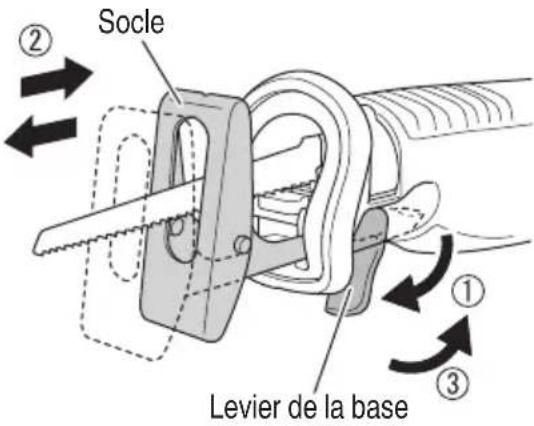

Pour optimiser la durée de vie de la lame, celle-ci glisse d’avant en arrière pour permettre le réglage de la longueur de la course afi n d’obtenir une meilleure effi cacité. (1) Couper l’interrupteur et sortir la batterie. (2) Pivoter le levier de la base dans le sens des aiguilles d’une montre et faire glisser la base sur la position désirée. La base peut être ajustée sur cinq positions. (3) Pivoter le levier de la base dans le sens inverse des aiguilles d’une montre pour fi xer la base en place. (Fig. 10) Socle Levier de la base Fig. 10 (4) S’assurer que la base ne gêne pas la lame. AVERTISSEMENT Pour éviter blessures et dégâts, ne pas utiliser la scie sans la base en place. Le plongeur risque de cogner contre la pièce et d’endommager le mécanisme de mouvement alternatif.

5. Vérifi er l’insertion de la batterie

AVERTISSEMENT Si l’on insère la batterie alors que l’interrupteur se trouve à la position ON (marche), l’outil risque de démarrer immédiatement et de provoquer un grave accident. PRECAUTION Enfoncer la batterie jusqu’à ce qu’elle se mette en place dans un petit déclic. Sinon, elle risque de tomber accidentellement de l’outil et de blesser l’opérateur ou les personnes alentour. 00BookCR18DGLUSlowes.indb3000BookCR18DGLUSlowes.indb30 2018/03/1216:59:472018/03/1216:59:47Français

UTILISATION AVERTISSEMENT Ne jamais toucher les pièces mobiles. PRECAUTION

Veiller à ce que la sciure, la terre, l’humidité, etc. ne pénètrent pas à l’intérieur de l’outil par la section du plongeur pendant le fonctionnement. Si ce genre de matériaux se sont accumulés la section du plongeur, toujours nettoyer avant l’utilisation.

Ne pas retirer le couvercle avant (voir la Fig. 1). Bien tenir le corps de l’outil par le haut du couvercle avant.

Pendant l’utilisation, appuyer le socle contre le matériau pour couper. Les vibrations risquent d’endommager la lame si le socle n’est pas appuyé fermement contre la pièce. Par ailleurs, l’extrémité de la lame peut entrer en contact avec la paroi interne du tube, ce qui risque d’endommager la lame.

Sélectionner une lame de la longueur appropriée. Idéalement, la longueur qui ressort du socle de la lame après soustraction de la distance de course doit être plus grande que le matériau (voir Fig. 11 et Fig. 13.) Si l’on coupe un gros tuyau ou une pièce de bois volumineuse qui dépassent la capacité de coupe de la lame, la lame risque d’entrer en contact avec la paroi interne du tube ou avec le bois, etc., ce qui provoquera des dommages. (Fig. 12, Fig. 14) Fig. 11 Course Fig. 12 Fig. 13 Fig. 14 Course

Pour prolonger sa durée de vie, la batterie lithium- ion est équipée d’une fonction de protection qui coupe automatiquement l’alimentation. Par conséquent, en cas de surcharge de l’outil, il est possible que le moteur s’arrête. Il ne s’agit cependant pas d’un dysfonctionnement, mais du fonctionnement normal de la protection. Dans ce cas, actionnez le commutateur de l’outil et éliminez les causes de la surcharge.

Ne pas retirer l’outil de la pièce pendant une coupe alors que la lame de scie est en mouvement.

Sortir la batterie lorsque le travail est terminé. REMARQUE Faire attention à ne pas bloquer le moteur. Si le moteur se bloque, arrêter immédiatement l’outil. Si le moteur reste bloqué pendant un certain temps, le moteur ou la batterie risquent de brûler.

1. Fonctionnement de l’interrupteur

(1) Bouton de sécurité L’outil est équipé d’un bouton de sécurité. Pour démarrer l’outil, appuyer sur le bouton de sécurité, puis presser la gâchette. (Fig. 15) Fig. 15 Bouton de sécurité Interrupteur PRECAUTION Ne pas fi xer et bloquer le bouton de sécurité. Par ailleurs, éloigner le doigt de la gâchette lors du transport de l’outil. Sinon, la gâchette peut être activée par inadvertance, ce qui peut entraîner des accidents imprévus. (2) Gâchette

L’outil est équipé d’un interrupteur à gâchette avec mécanisme de vitesse variable. L’outil se met en marche ou s’arrête en appuyant sur la gâchette et en la relâchant. La vitesse de frappe du plongeur de lame se règle en faisant varier la pression sur la gâchette, de la vitesse minimale à la vitesse maximale indiquée sur la plaque signalétique. Appuyer davantage pour accroître la vitesse, et relâcher la pression pour réduire la vitesse.

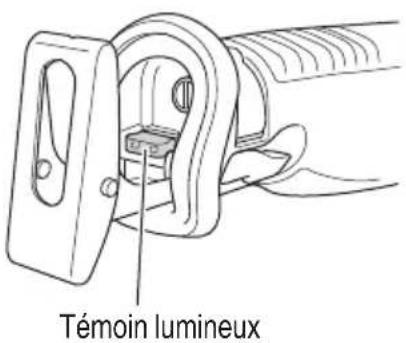

Lorsque la gâchette est activée, un témoin lumineux s’allume. Le témoin s’éteint lorsque la gâchette est relâchée. PRECAUTION Ne pas regarder directement la lumière émise par la lampe à DEL. Une exposition continue et directe à la lumière émise par une lampe à DEL peut abîmer les yeux. 00BookCR18DGLUSlowes.indb3100BookCR18DGLUSlowes.indb31 2018/03/1216:59:472018/03/1216:59:47Français

Appuyer le socle fermement contre la pièce.

Ne jamais appuyer trop fort sur la lame pendant la coupe. Cela pourrait facilement casser la lame.

Il arrive que le moteur se grippe, selon la combinaison du matériau à couper et de la lame utilisée. Quand le moteur se grippe, arrêter immédiatement l’outil.

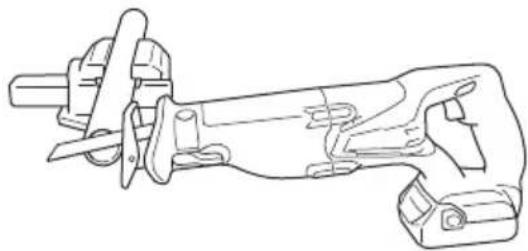

Ne pas utiliser d’outils électriques en présence de liquides, gaz ou poussière infl ammables, au risque de provoquer une explosion. Les scies alternatives produisent des étincelles qui peuvent enfl ammer les poussières ou les fumées. (1) Fixer solidement la pièce avant de procéder. (Fig. 17) Fig. 17 (2) Pour la coupe de métaux, utiliser de l’huile de machine appropriée (huile de turbine, etc.). Si l’on n’utilise pas d’huile de machine liquide, appliquer de la graisse sur toute la surface de la pièce. PRECAUTION La durée de service de la lame diminuera considérablement si l’on n’utilise pas d’huile de machine.

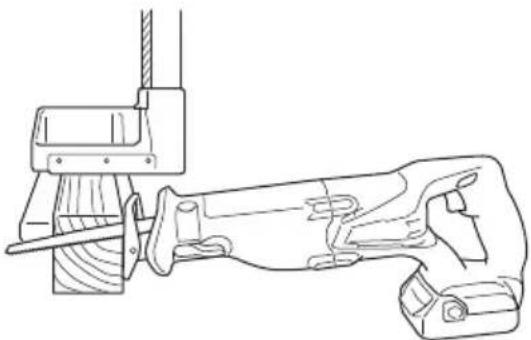

Lors de la coupe de bois, s’assurer que la pièce est solidement fi xée avant de commencer. (Fig. 18) Fig. 18 PRECAUTION Ne jamais appuyer trop fort sur la lame pendant la coupe. Par ailleurs, bien penser à appuyer le socle solidement contre la pièce.

4. Sciage de lignes courbes

Il est recommandé d’utiliser la lame BIMETAL mentionnée au page 35 car elle est solide et qu’elle se casse rarement. PRECAUTION Ralentir la vitesse d’avance pour couper le matériau en petits arcs circulaires. Une vitesse excessive risque de casser la lame.

5. Attaque en plein bois

Cet outil vous permet de procéder à un sciage en plongée sur des panneaux de contreplaqué et des panneaux de bois mince. Le sciage en plongée s’eff ectue en toute facilité avec la lame installée à l’envers, comme illustré aux Fig. 20, 22 et 24. Utiliser une lame aussi courte et épaisse que possible. Il est recommandé d’utiliser la lame BIMETAL No.132 mentionnée dans la page 35. Procéder avec précaution pour effectuer la coupe de poche et observer les procédures suivantes. (1) Appuyez la partie inférieure (ou la partie supérieure) du socle contre le matériau. Tirer sur la gâchette tout en maintenant l’extrémité de la lame éloignée du matériau. (Fig. 19, Fig. 20) (2) Relever lentement la poignée et couper petit à petit avec la lame de scie. (Fig. 21, Fig. 22) (3) Tenir le corps de l’outil fermement jusqu’à ce que la lame aient complètement coupé le matériau. (Fig. 23, Fig. 24) Fig. 19 Fig. 20 00BookCR18DGLUSlowes.indb3200BookCR18DGLUSlowes.indb32 2018/03/1216:59:472018/03/1216:59:47Français

Eviter les attaques en plein matériau avec les métaux. Cela endommagerait facilement la lame.

Ne jamais tirer sur la gâchette alors que l’extrémité de la lame est appuyée contre le matériau. La lame s’endommagera facilement si elle entre en contact avec le matériau.

Veiller impérativement à couper le matériau lentement et en tenant le corps de l’outil fermement. Si l’on appuie trop fort sur la lame pendant l’opération de coupe, la lame risque de s’endommager facilement.

ENTRETIEN ET INSPECTION

AVERTISSEMENT Veiller à éteindre l’outil et à retirer la batterie avant de réaliser une inspection ou l’entretien.

1. Contrôle de la lame

L’utilisation continue d’une lame émoussée ou endommagée pourrait réduire l’effi cacité de coupe et provoquer une surchage du moteur. Remplacer la lame par une nouvelle dès que des traces d’abrasion apparaissent. PRECAUTION Avec une lame émoussée, la force de réaction augmente pendant la coupe. Eviter d’utiliser une lame émoussée sans la réparer.

Des vis mal serrées sont dangereuses. Les inspecter régulièrement et vérifi er qu’elles sont serrées à fond. PRECAUTION Il serait extrêmement dangereux d’utiliser cet outil électrique avec des vis mal serrées.

3. Entretien du moteur

Le bobinage de l’ensemble moteur est le ”cœur” même de l’outil électro-portatif. Veiller soigneusement à ce que ce bobinage ne soit pas endommagé et/ou mouillé par de l’huille ou de l’eau.

4. Vérifi er s’il y a de la poussière.

Enlever la poussière avec un chiffon doux ou un chiff on humecté d’eau savonneuse. Ne pas utiliser de décolorant, chlorure, essence ou diluant, car ces produits pourraient endommager le plastique.

Les roulements sur cet outil ont été suffisamment lubrifiés avec une huile lubrifiante de qualité en prenant en compte la durée de vie prévue de cet outil dans des conditions normales de fonctionnement. Par conséquent, il n’est pas nécessaire de lubrifi er davantage.

6. Mise au rebut d’une batterie usée

AVERTISSEMENT Ne pas jeter la batterie usée aux ordures ménagères. La batterie risque d’exploser si elle est incinérée. La batterie est recyclable. Lorsqu’elle a atteint sa limite de service, selon les lois des états et les lois locales, il peut être illégal de jeter cette batterie aux ordures ménagères. Vérifi er auprès de son service de ramassage d’ordures les options de recyclage et la procédure correcte de mise au rebut.

Ranger dans un lieu dont la température est inférieure à 104°F (40°C), et hors de portée des enfants. REMARQUE Si vous pensez ne pas avoir à utiliser la pile pendant une longue période (3 mois ou plus), veillez à ce qu’elle soit entièrement chargée avant de la ranger. Une pile moins chargée pourrait ne plus se recharger correctement après une longue période de stockage. Fig. 21 Fig. 22 Fig. 23 Fig. 24 00BookCR18DGLUSlowes.indb3300BookCR18DGLUSlowes.indb33 2018/03/1216:59:482018/03/1216:59:48Français

REMARQUE Stockage des batteries au lithium-ion Assurez-vous que les batteries au lithium-ion ont été entièrement chargées avant de les stocker. Le stockage prolongé de batteries faiblement chargées peut entraîner une détérioration des performances, réduisant considérablement la durée d’autonomie des batteries alors incapables de tenir une charge. Il est cependant possible de recouvrer la capacité d’autonomie d’une batterie considérablement endommagée en alternant deux à cinq fois charge et utilisation. Si la durée d’autonomie de la batterie reste extrêmement courte malgré les charges et utilisations consécutives, considérez la batterie en fi n de vie et procurez-vous en une neuve.

8. Entretien et réparation

Tous les outils motorisés de qualité auront éventuellement besoin d’une réparation ou du remplacement d’une pièce à cause de l’usure normale de l’outil. Pour assurer que seules des pièces de rechange autorisées seront utilisées, tous les entretiens et les réparations doivent être eff ectués uniquement par UN CENTRE DE SERVICE HITACHI AUTORISÉ.

9. Liste des pièces de rechange (Page 53)

PRECAUTION Les réparations, modifi cations et inspections des outils électriques Hitachi doivent être confi ées à un service après-vente Hitachi agréé. Il sera utile de présenter cette liste de pièces au service après-vente Hitachi agréé lorsqu’on apporte un outil nécessitant des réparations ou tout autre entretien. Lors de l’utilisation et de l’entretien d’un outil électrique, respecter les règlements et les normes de sécurité en vigueur dans le pays en question. MODIFICATIONS Les outils électriques Hitachi sont constamment améliorés et modifi és afi n d’incorporer les tous derniers progrès technologiques. En conséquence, il est possible que certaines pièces soient modifi ées sans avis préalable. Avis important sur les batteries pour outils électriques sans fi l Hitachi Toujours utiliser une de nos batteries originales spécifi ées. Nous ne saurions garantir la sécurité et la performance de notre outil électrique sans fi l s’il est utilisé avec une batterie autre que celle que nous avons spécifi é, ou encore si la batterie est démontée et modifi ée (par exemple, le démontage et remplacement des cellules ou autres composants internes). ACCESSOIRES AVERTISSEMENT TOUJOURS utiliser UNIQUEMENT des pièces de rechange et des accessoires HITACHI. Ne jamais utiliser de pièce de rechange ou d’accessoires qui ne sont pas prévus pour être utilissl avec cet outil. En cas de doute, contacter HITACHI pour savoir si une pièce de rechange ou un accessoire particulier peuvent être utilisés en toute sécurité avec votre outil. L’utilisation de tout autre attachement ou accessoire peut être dangereux et peut causer des blessures ou des dommages mécaniques. REMARQUE: Les accessoires sont sujets à changement sans obligation de la part de HITACHI. ACCESSOIRES STANDARD CR18DGL (NN)

Lame pour bois................................................................................... 2 Ne contient pas la batterie, le chargeur et couvercle de batterie. ACCESSOIRES EN OPTION.....vendus séparément

2. Chargeur de batterie (UC18YKSL)

3. Couvercle de batterie (No. de code 329897)

PROG.: NOUVELLE DENT PROGRESSIVE HCS: ACIER AU CARBONE RAPIDE REMARQUE: Les spécifi cations sont sujettes à modifi cation sans aucune obligation de la part de HITACHI.
