E20864 - Kit de montage industriel IFM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Kit de montage industriel pour profilé aluminium
Marque	IFM
Modèle	E20864
Compatibilité	Profilés aluminium standard à rainure
Contenu du kit	Cube filtré, bride de fixation, équerre, vis, écrous
Matériau	Aluminium, acier
Poids approximatif	200 g
Alimentation	Aucune (kit mécanique)
Fonction principale	Fixation et montage de cellules sur profilés aluminium
Utilisation prévue	Industriel, montage de capteurs et actionneurs
Type de montage	Par rainure avec écrous coulissants
Vis fournies	Vis de fixation (b, g), vis de serrage (d)
Écrous fournis	Écrou (e, h) pour blocage et assemblage
Pièces non fournies	Écrous pour rainure du profilé
Entretien et nettoyage	Nettoyer avec un chiffon sec et propre
Sécurité	Vérifier le serrage des vis après montage
Réparabilité	Pièces standard interchangeables

FOIRE AUX QUESTIONS - E20864 IFM

Comment installer le kit de montage E20864 ?

Montez deux écrous adaptés (non fournis) dans la rainure du profilé aluminium. Fixez la bride avec les vis (b), insérez le cube filtré (c), puis vissez et bloquez avec l'écrou (e). Montez provisoirement les parties de la bride (f) avec la vis (g) et l'écrou (h). Fixez l'équerre (i) et serrez définitivement après alignement de la cellule.

Quels écrous utiliser pour la fixation sur le profilé ?

Utilisez des écrous coulissants adaptés à la rainure de votre profilé aluminium. Ils ne sont pas fournis et doivent être achetés séparément en fonction de la section de votre profilé.

Le kit E20864 est-il compatible avec tous les profilés aluminium ?

Il est conçu pour les profilés aluminium standard à rainure en T ou en C. Vérifiez que la largeur de rainure convient aux écrous que vous utiliserez.

Quel est le poids maximum supporté par ce kit ?

Le kit est destiné à supporter des cellules et petits capteurs. Pour des charges lourdes, renforcez la fixation avec des vis supplémentaires (non fournies).

Comment régler l'orientation de la cellule après montage ?

Laissez la vis (g) légèrement desserrée pour pouvoir tourner l'équerre (i). Une fois la cellule alignée, serrez définitivement la vis (g).

Puis-je réutiliser le kit après démontage ?

Oui, les pièces sont réutilisables. Vérifiez que les vis et écrous ne sont pas endommagés avant de remonter.

Quels outils sont nécessaires pour l'installation ?

Vous aurez besoin d'un tournevis adapté aux vis du kit, et éventuellement d'une clé pour les écrous. Les écrous pour rainure peuvent nécessiter un outil spécifique.

Le cube filtré (c) est-il interchangeable ?

Oui, le cube filtré peut être remplacé par un modèle identique disponible en pièce détachée. Consultez le catalogue IFM pour les références.

Où trouver la notice complète du E20864 ?

La notice est disponible gratuitement en téléchargement au format PDF sur le site notice-facile.com. Utilisez la fonction de recherche avec le modèle E20864.

Comment nettoyer le kit de montage ?

Nettoyez les pièces avec un chiffon sec et propre. Évitez les solvants agressifs qui pourraient endommager les surfaces.

MODE D'EMPLOI E20864 IFM

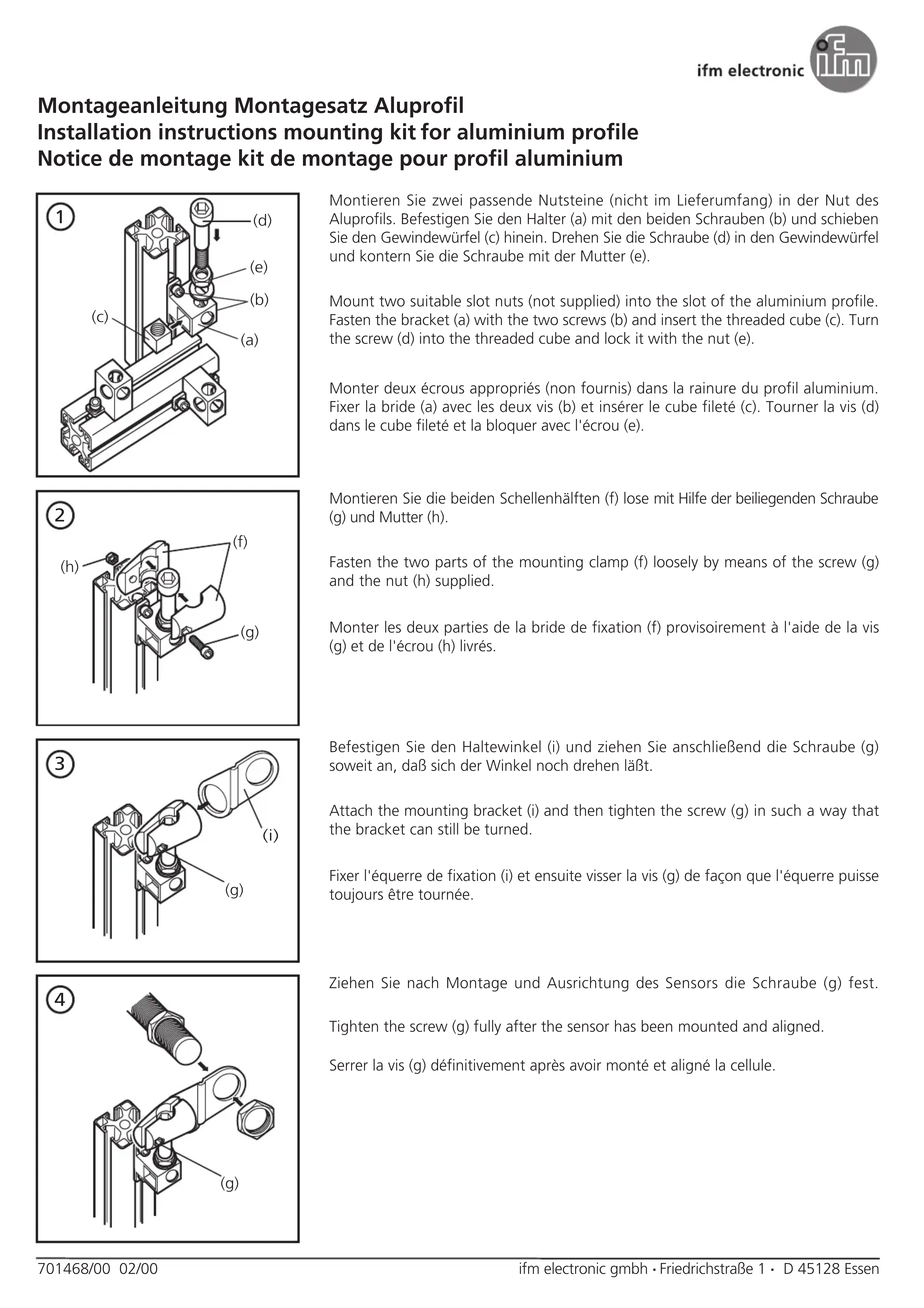

Montageanleitung Montagesatz Aluprofil Installation instructions mounting kit for aluminium profile Notice de montage kit de montage pour profil aluminium

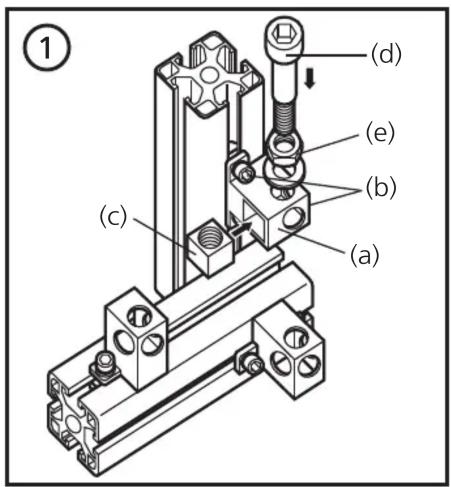

Monter deux écrous appropriés (non fournis) dans la rainure du profil aluminium. Fixer la bride (a) avec les deux vis (b) et insérer le cube filtré (c). Tourner la vis (d) dans le cube filtré et la bloquer avec l'écrou (e).

Monter les deux parties de la bride de fixation (f) provisoirement à l'aide de la vis (g) et de l'écrou (h) livrés.

Fixer l'équerre de fixation (i) et ensuite visser la vis (g) de façon que l'équerre puisse toujours être tournée.

Serrer la vis (g) définitivement après avoir monté et aligné la cellule.
