THVEL930K - Climatisation THOMSON - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Ventilateur de table
Marque	Thomson
Modèle	THVEL930K
Alimentation	220-240 V ~ 50 Hz
Puissance absorbée	45 W
Classe de protection	Classe II
Vitesses réglables	3 (lent, moyen, rapide)
Fonction oscillation	Oui (bouton poussoir/tirer)
Orientation de la grille	Inclinaison manuelle haut/bas
Débit d'air maximal	32,05 m³/min
Puissance sonore (LWA)	57,27 dB(A)
Vitesse maximale de l'air	2,33 m/s
Consommation veille	0 W
Garantie	1 an
Entretien et nettoyage	Débrancher avant nettoyage ; utiliser une éponge humide avec savon doux, essuyer avec un chiffon doux
Sécurité	Ne pas utiliser près d'une fenêtre ; ne pas insérer d'objets dans la grille ; ne pas laisser sans surveillance
Normes	CE, directives 2006/95/CE et 2004/108/CE
Assemblage	Grille arrière, ailette, grille avant, socle ; suivre les instructions
Pays de fabrication	Importé par ADMEA, France

FOIRE AUX QUESTIONS - THVEL930K THOMSON

Comment assembler le ventilateur THVEL930K ?

1. Dévisser la pièce rotative et l'écrou. 2. Placer la grille arrière avec la poignée vers le haut et visser l'écrou. 3. Placer l'ailette sur la tige. 4. Visser la pièce rotative. 5. Fixer la grille avant avec les clips et la vis. 6. Insérer le ventilateur dans le socle et visser l'écrou.

Comment nettoyer le ventilateur ?

Débranchez toujours l'appareil avant le nettoyage. Nettoyez les pièces en plastique avec une éponge humide imprégnée d'un savon doux. Rincez à l'eau claire et essuyez avec un chiffon doux. Assurez-vous qu'aucune eau ne pénètre dans le moteur. Ne rebranchez qu'une fois parfaitement sec.

Quelles sont les vitesses disponibles ?

Le ventilateur dispose de 3 vitesses réglables via les touches piano : 0 (arrêt), 1 (lent), 2 (moyen), 3 (rapide).

Comment activer l'oscillation ?

Pour activer ou arrêter l'oscillation, appuyez ou tirez sur le bouton d'oscillation situé sur l'appareil.

Puis-je utiliser le ventilateur près d'une fenêtre ?

Non, il est déconseillé d'utiliser le ventilateur près d'une fenêtre. La pluie pourrait causer un risque de choc électrique.

Que faire si le câble d'alimentation est endommagé ?

Le câble doit être remplacé par le fabricant, son service après-vente ou une personne de qualification similaire pour éviter tout danger.

Le ventilateur fait du bruit, est-ce normal ?

Le niveau de puissance acoustique est de 57,27 dB(A), ce qui est normal pour un ventilateur de ce type. Assurez-vous que l'appareil est sur une surface stable et que l'ailette est correctement installée.

Puis-je réparer moi-même le ventilateur ?

Non, n'essayez jamais de démonter ou de réparer l'appareil vous-même. Toute réparation par une personne non compétente annule la garantie.

Quelle est la garantie du THVEL930K ?

Cet appareil est garanti 1 an. Conservez votre preuve d'achat.

Comment orienter le flux d'air ?

Pour ajuster la trajectoire de l'air, inclinez vers le haut ou vers le bas la grille de ventilation avant.

MODE D'EMPLOI THVEL930K THOMSON

Lire attentivement ce manuel avant la mise en service et le conserver soigneusement.

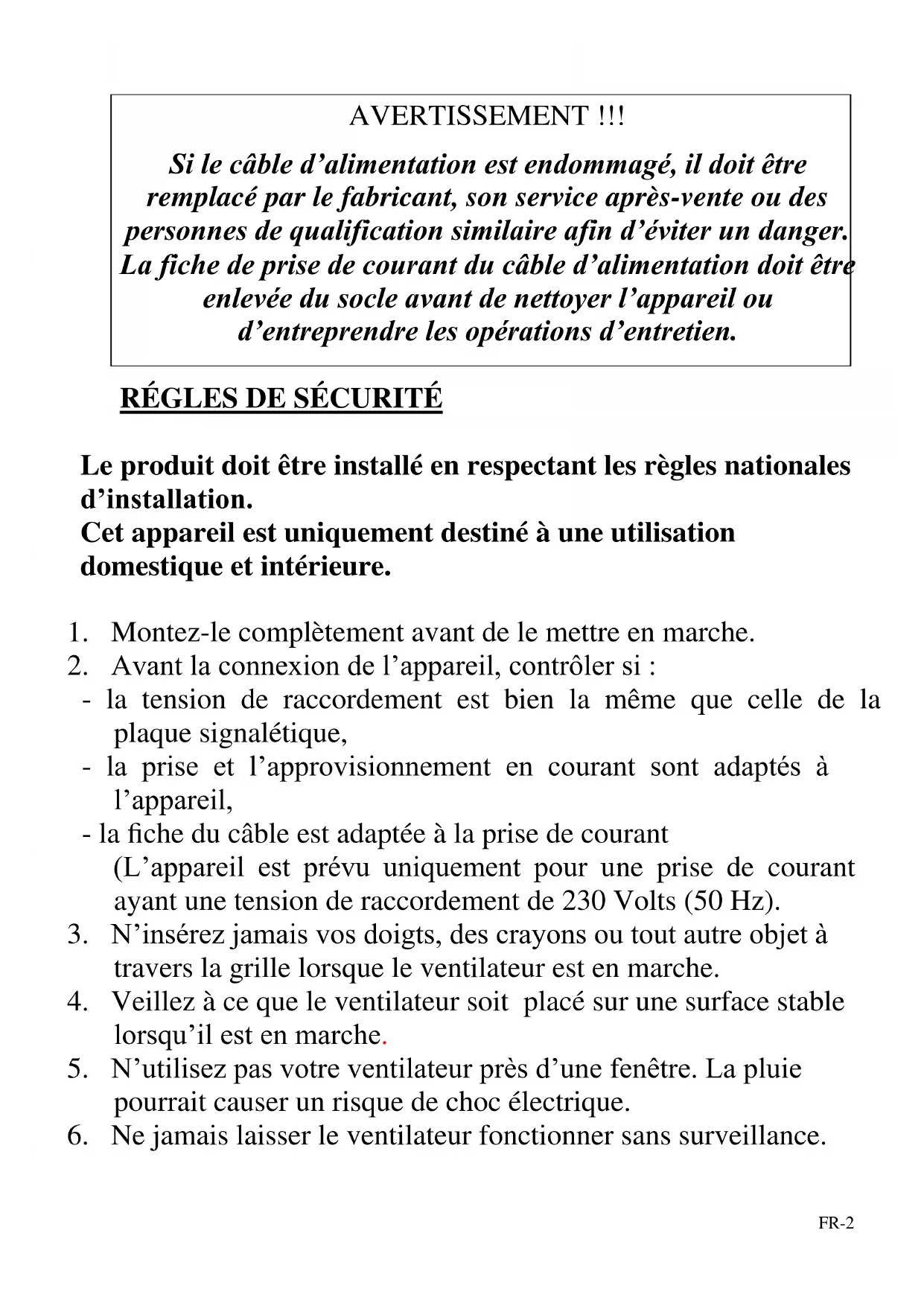

AVERTISSEMENT !!!

Si le cable d'alimentation est endommagé, il doit être remplace par le fabricant, son service après-vente ou des personnes de qualification similaire afin d'éviter un danger. La fiche de prise de courant du cable d'alimentation doit être enlevée du socle avant de nettoyer l'appareil ou d'entreprenevre les opérations d'entretien.

RÉGLES DE SECURITE

Le produit doit être installé en respectant les règles nationales d'installation.

Cet apparéil est uniquement destiné à une utilisation domestique et interieure.

1. Montez-le complètement avant de lemettre en marche.

2. Avant la connexion de l'ordinateil, contrôle si :

3. la tension de raccordement est bien la même que celle de la plaque signalétique,

4. la prise et l'approvisionnement en courant sont adaptés à l'ordinateil,

5. la fiche du cable est adaptée à la prise de courant (L'appareil est prévu uniquement pour une prise de courant ayant une tension de raccordement de 230 Volts (50 Hz).

6. N'insérez jamais vos doigts, des crayons ou tout autre objet à travers la grille lorsque le ventilateur est en marche.

7. Veillez à ce que le ventilateur soit place sur une surface stable lorsqu'il est en marche.
8. N'utilisez pas votre ventilateur pres d'une fenêtre. La pluie pourrait cause un risque de chocoléctrique.

9. Ne jamais laisser le ventilateur fonctionner sans surveillance.

10. Pour des raisons de sécurité, il est IMPERATIF de toutes retarder la fiche de la prise lorsque: l'appareil n'est pas utilisé, avant de le nettoyer ou avant toute maintenance.

11. Ne pas utiliser de produits chimiques ou de détergents pour le nettoyage, qui poursaient facilement abîmer, ou déformer votre apparéil.
12. Ne tirez pas sur le cordon d'alimentation pour débrancher l'appareil de la prise de courant.
13. Ne pas utiliser l'appareil avec un cable ou une fiche endommagé.
14. N'essayer jamais de démonter ou de réparer vous-même l'appareil. Dans le cas d'une réparation par une personne non compétente, la garantie est annulée.
15. L'appareil et la grille ne doivent pas etre demontes pour l'entretien ou le nettoyage.
16. Cet apparéil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacité physiques, sensorielles ou mentales réduites ou dénuées d'expérience ou de connaissance, s'ilts (si elles) sont correctement surveillé(e)s ou si des instructions relatives à l'utilisation de l' apparéil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés.
17. Les enfants ne doivent pas journé avec l'appareil. Le nettoyage et l'entretien par l'usager ne doivent pas été effectuels par des enfants sans surveillance.
18. Ce produit est conforme aux exigences imposées par les directives 2006/95/CE (abrogeant la directive 73/23/CEE modifiée par la directive 93/68/CEE) et 2004/108/CE (abrogeant la directive 89/336/CEE).
19. Débranchez le ventilateur lorsque vous le déplacez.
20. Ne jamais laisser fonctionner cet apparéil en présence ou à la portée d'enfants sans surveillance.

18. Une fois que l'appareil est assemblé, il est interdit de démonter les grilles.

SPECIFICATIONS TECHNIQUES :

Modèle n°	THVEL930HCS THVEL930HBS THVEL930HBR THVEL930HBB
Alimentation	220-240V~50Hz
Puisance	45W
Classe II

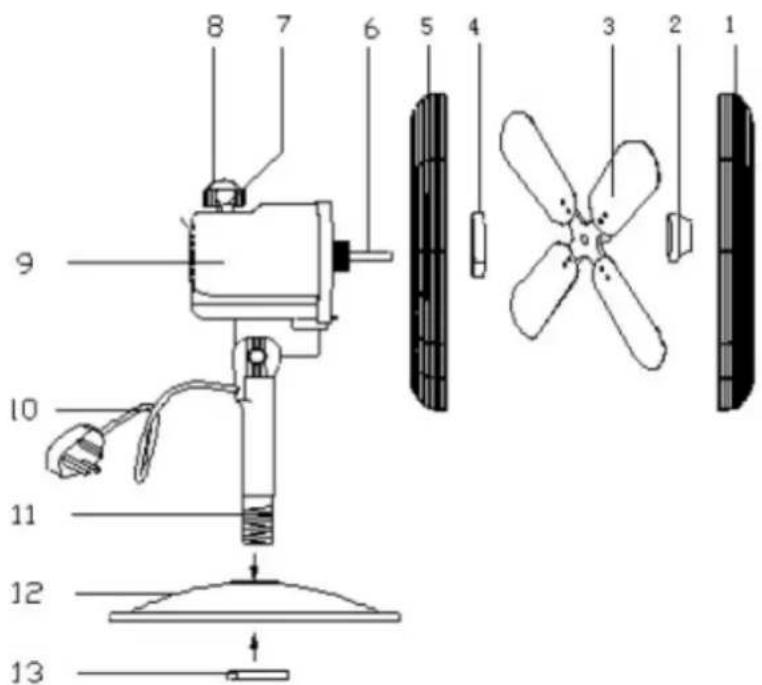

ASSEMBLAGE

1. Devisser la piece rotative (2) dans le sens des aiguilles d'une montre et 1'ecrou dans le sens contraire des aiguilles d'une montre (4), puis enlevez les deux pieces.
2. Placez la grille arrriere (5) avec la poignee vers le haut.
3. Vissez fermement l'écrou (4) en plastique pour fixer la grille. (dans le sens des aiguilles d'une montre)
4. Placez l'ailette (3) sur la tige (6) jusqu'à ce qu'elle touche l'axe de maintien.
5. Vissez la piece rotative (2) sur la tige du moteur dans le sens contraire des aiguilles d'une montre.

1. Dévissez la vis se trouvant sur l'une des grilles. Placez la grille avant sur la grille arrête, les petits troughs rônds situés en bas des grilles doivent correspondre, afin de faire passer la vis. Fixer les grilles à l'aide des 3 clips puis serrez la vis de fermeture.

2. Introduisez le ventilateur (11) dans le socle (12), et vissez celui-ci avec l'écrou (13).

INSTRUCTIONS DE FONCTIONNEMENT

1. Pour activer ou arreter l'oscillation, appuyez ou tirez sur le bouton (7).
2. Pour ajuster la trajectory de l'air frais, inclinez vers le haut ou vers le bas, la grille de ventilation.
3. Vous pouvez régler la vitesse à l'aide des touches piano :

0: arrêt - 1 : lent - 2 : moyen - 3 : rapide

1. Branchez le cordon d'alimentation dans une prise murale adaptée.

ENTRETIEN

Attention : l'appareil doit être impératifement débranché avant tout nettoyage.

1. Veillez à débrancher l'appareil avant de le nettoyer.
2. Nettoyez les pieces en plastique à l'aide d'une éponge humide impregnée d'un savon doux. Enlevez le savon avec de l'eau claire et essuyez à l'aide d'un chiffon doux.
3. Assurez-vous qu'il n'y a pas d'eau qui puisse entrer en contact avec le moteur.
4. Ne pas rebrancher l'appareil avant que celui-ci ne soit parfaitement sec.

GARANTIE

Cet apparéil est garanti 1 an.

Ce logo appose sur le produit signifie qu'il s'agit d'un apparéil dont le traitement en tant que déchet rentre dans le cadre de la directive 2012/19/UE du 4 juillet 2012, relative aux déchets d'équipements électriques etlectroniques (DEEE).

• La présence de substances dangereuses dans les équipements électriques et électroniques peut avoir des effets potentiels sur l'environnement et la santé humaine dans le cycle de retraitement de ce produit.

• Ainsi, lors de la fin de vie de cet apparil, celui-ci ne doit pas etre debarrasse avec les déchets municipaux non triés.

• En tant que consommateur final, votre role est primordial dans le cycle de réutilisation, de recyclage et les autres formes de valorisation de cet équipement électrique et électronique. Des systèmes de reprise et de collecte sont mis à votre disposition par les collectivités locales (déchetteries) et les distributeurs.
• Vous avez l'obligation d'utiliser les systèmes de collecte selective mise a votre disposition.

THVEL930HCS / THVEL930HBS / THVEL930HBR/ THVEL930HBB

Description	Symbole	Valeur	Unité
Débit d'air maximal	F	32,05	m³/min
Puisance absorbée	P	38,0	W
Valeur de service	SV	0,84	(m³/min)/W
Consommation d'électricité en mode "veille"	PSB	0	W
Niveau de puissance acoustique	LWA	57,27	dB(A)
Vitesse maximale de l'air	c	2,33	mètres/sec
Norme de mesure de la valeur de service	IEC 60879:1986 (corr.1992)
Coordonnées de contact pour tout complément d'information	ADMEA, 12 rue Jules Ferry, 93110 Rosny sous bois, France

Importé par ADMEA, 12 RUE JULES FERRY, 93110 ROSNY SOUS BOIS, France
THOMSON est une marque de Technicolor SA utilisée sous licence par ADMEA.

THOMSON

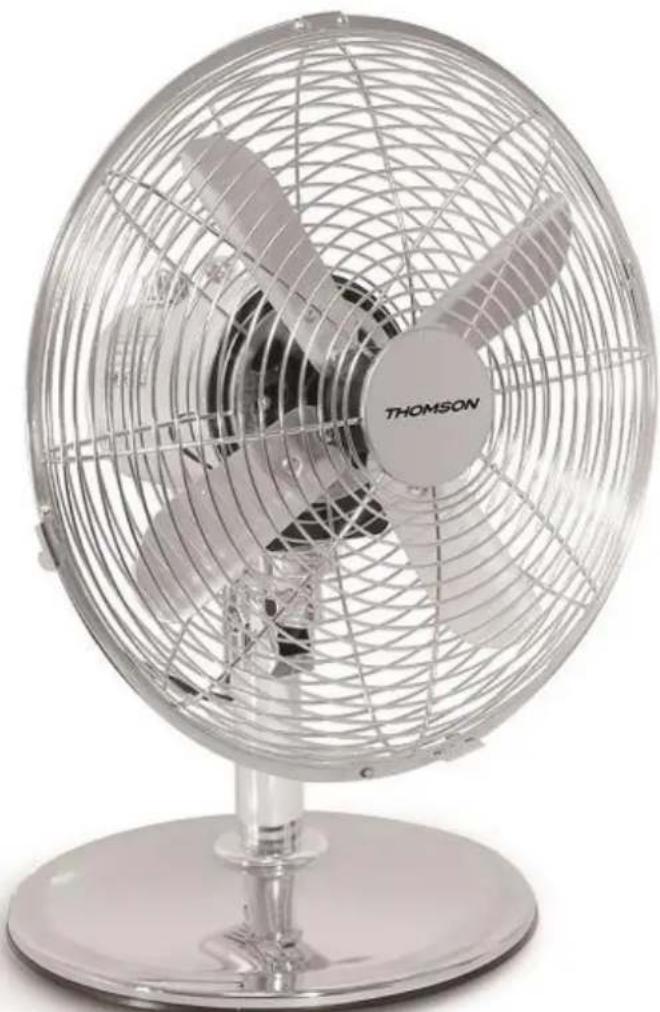

DESK FAN

THVEL930HCS

THVEL930HBS

THVEL930HBR

THVEL930HBB

INSTRUCTION MANUAL

C E
