MODE D'EMPLOI 10033017 Klarstein

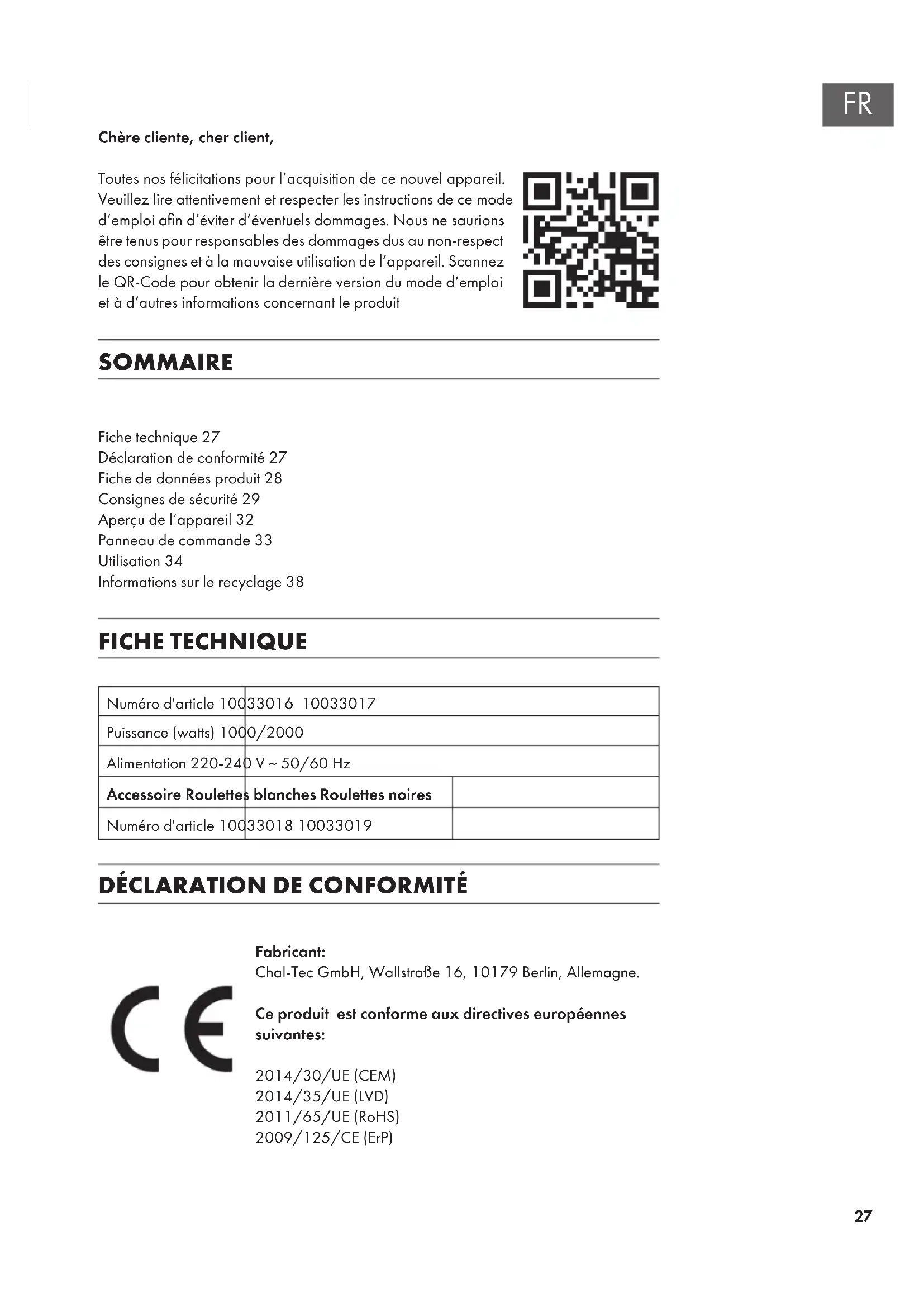

Fiche technique27 Déclaration de conformité27 Fiche de données produit28 Consignes de sécurité29 Aperçu de l‘appareil32 Panneau de commande33 Utilisation34 Informations sur le recyclage38 Chère cliente, cher client, Toutes nos félicitations pour l’acquisition de ce nouvel appareil. Veuillez lire attentivement et respecter les instructions de ce mode d’emploi an d’éviter d’éventuels dommages. Nous ne saurions être tenus pour responsables des dommages dus au non-respect des consignes et à la mauvaise utilisation de l’appareil. Scannez le QR-Code pour obtenir la dernière version du mode d‘emploi et à d‘autres informations concernant le produit SOMMAIRE FICHE TECHNIQUE Numéro d'article 10033016 10033017 Puissance (watts) 1000/2000 Alimentation 220-240 V ~ 50/60 Hz Accessoire Roulettes blanches Roulettes noires Numéro d'article 10033018 10033019

DÉCLARATION DE CONFORMITÉ

Fabricant: Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Allemagne. Ce produit est conforme aux directives européennes suivantes: 2014/30/UE (CEM) 2014/35/UE (LVD) 2011/65/UE (RoHS) 2009/125/CE (ErP)28

Référence (s) du produit 10033016 10033017 Donnée Symbole Valeur Unité Donnée Unité Puissance calorique Uniquement pour les radiateurs électriques à accumulation : Type de régulation de l'apport de chaleur Puissance calorique nominale Pnom 2,0 kW Régulation manuelle de l'apport de chaleur avec thermostat intégré non Puissance calorique minimale (indicative) Pmin 1,0 kW Régulation manuelle de l'apport de chaleur avec indication de la température de la pièce et/ou de l'extérieur non Puissance maximale continue de chauffage Pmax,c 2,0 kW Régulation électronique de l'apport de chaleur avec indication de la température de la pièce et/ou de l'extérieur non Consommation de courant auxiliaire Apport de chaleur assisté par ventilateur non A puissance calorique nominale (moteur de ventilateur) elmax 1,890 kW Type de chauffage/contrôle de la température de la pièce A puissance calorique minimale (moteur de ventilateur) elmin 0,946 kW Chauffage à une seule vitesse, pas de contrôle de la température ambiante non En mode veille elSB 0,38 W Deux vitesses ou plus réglables manuellement, pas de contrôle de la température ambiante non Contrôle de la température ambiante par thermostat mécanique non Contrôle électronique de la température ambiante non Contrôle électronique de la température ambiante et régulation par jour non Contrôle électronique de la température ambiante et régulation par semaine oui Autres options de régulation Contrôle de la température ambiante avec détection de présence non Contrôle de la température ambiante avec détection de fenêtre ouverte oui Avec option télécommande non Avec contrôle du démarrage du chauffage non Avec limitation de la durée de fonctionnement non Avec globe noir capteur de température non Coordonnées de contact Chal-Tec GmbH, Wallstraße 16, 10179, Berlin, Allemagne

• Lisez toutes les instructions avant d’utiliser cet appareil.

• Ne laissez pas l‘appareil sans surveillance lorsqu‘il est en marche.

• Ce radiateur devient chaud pendant l‘utilisation. Ne touchez pas les surfaces chaudes. ATTENTION : risque de brûlure ! Certaines parties de cet appareil peuvent devenir très chaudes pendant le fonctionnement et causer des brûlures. Une attention particulière est requise en présence d‘ enfants ou de personnes fragiles

• Ne déplacez pas l‘appareil pendant le fonctionnement. Attendez que le radiateur refroidisse complètement avant de le déplacer et vériez qu‘il a été débranché du secteur.

• Placez l‘appareil à au moins 1 m des matériaux inammables tels que les meubles, arbres, feuilles, herbes sèches et arbustes.

• L‘élément chauffant du radiateur ne doit pas pointer vers le plafond. L‘élément chauffant être dirigé vers la surface à chauffer. Remarque : pour éviter la surchauffe, ne pas recouvrir le radiateur. N‘utilisez pas l‘appareil pour sécher des vêtements

• Tenez les enfants et les animaux domestiques éloignés de l‘appareil.

• Les enfants âgés de 8 ans et plus, les personnes physiquement et psychiquement handicapés sont autorisés à utiliser cet appareil à condition d‘avoir été auparavant formés par une personne responsable de leur sécurité aux fonctions et précautions d‘emploi de l‘appareil. Assurez-vous que les enfants ne jouent pas avec l‘appareil. Les enfants de 8 ans et plus ne sont autorisés à nettoyer l‘appareil que sous surveillance.

• Les enfants ne doivent pas jouer avec l‘appareil. Le nettoyage et l‘entretien ne doivent pas être effectués par des enfants sans surveillance.

• N‘utilisez pas l‘appareil s‘il montre des signes de dommages ou de dysfonctionnement.

• N‘essayez pas de réparer ou d‘ajuster des fonctions électriques ou mécaniques sur cet appareil. L‘appareil ne contient aucune pièce réparable par l‘utilisateur. Seul un électricien qualié doit effectuer des travaux de maintenance ou de réparation. Tenter de réparer l‘appareil vous-même annulera la garantie.

• Si le câble d‘alimentation est endommagé, il doit être remplacé par le fabricant, son service après-vente ou des personnes de qualication similaire an d‘éviter tout danger.

• Ne touchez pas l’élément chauffant à mains nues. En cas de contact accidentel, retirez les traces de doigts avec un chiffon doux, car elles risqueraient de brûler sur l‘élément et de provoquer une défaillance prématurée de l‘appareil.

• Ne pas remplacer ou tenter de retirer l‘élément chauffant.30

• Ce produit est adapté à une utilisation intérieure et extérieure. N‘utilisez pas ce radiateur à proximité immédiate d‘une baignoire, d‘une douche ou d‘une piscine.

• Ce produit ne doit pas être exposé aux intempéries pendant une longue période.

• Ne touchez pas la che avec des mains mouillées ou humides.

• Ne faites pas passer le câble d‘alimentation sous un tapis. Ne couvrez pas le câble d‘alimentation avec un tapis, une moquette ou des caches similaires. Placez le câble d‘alimentation de manière à ce que personne ne trébuche dessus.

• N‘enroulez pas le câble d‘alimentation autour de l‘appareil.

• Assurez-vous qu‘aucune matière étrangère ne pénètre dans la ventilation ou l‘ouverture du radiateur, car cela pourrait entraîner un choc électrique, un incendie ou endommager l‘appareil.

• Pour éviter tout risque d’incendie, ne bloquez pas les fentes de ventilation.

• Le radiateur contient des parties chaudes et pouvant provoquer des étincelles. Ne pas utiliser dans un endroit où de l‘essence, de la peinture, des liquides explosifs et ou inammables sont utilisés ou stockés. Tenez l‘appareil à l‘écart des surfaces chaudes et des ammes nues.

• Évitez d‘utiliser une rallonge, car elle pourrait surchauffer et provoquer un incendie. Si toutefois vous devez en utiliser une, assurez-vous qu‘elle est adaptée à une utilisation en extérieur et de préférence équipée ou connectée avec un disjoncteur.

• Assurez-vous toujours que le radiateur est branché sur une prise de courant extérieure appropriée.

• Débranchez toujours l‘appareil et assurez-vous que l‘appareil est complètement refroidi avant de le transporter, de le nettoyer ou de le ranger.

• Ce radiateur est à usage domestique uniquement et ne doit pas être utilisé à des ns commerciales. Toute autre utilisation non recommandée par le fabricant peut entraîner un incendie, un choc électrique ou des blessures.

• L‘utilisation d‘accessoires sur le radiateur n‘est pas recommandée.

• N‘utilisez pas cet appareil avec une prise électrique programmable, une minuterie, une télécommande séparée ou tout autre appareil qui allume automatiquement l‘appareil car il y a un risque d‘incendie si l‘appareil est recouvert ou égaré.31

MONTAGE Numéro d‘article Produit

Corps du radiateur de salle de bains en métal blanc

Corps du radiateur de salle de bains en métal noir

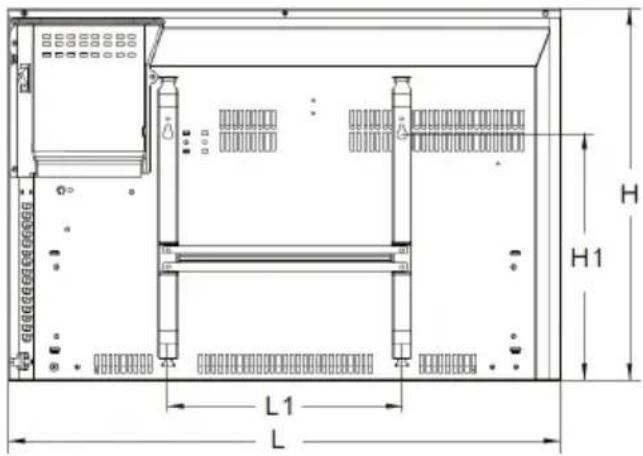

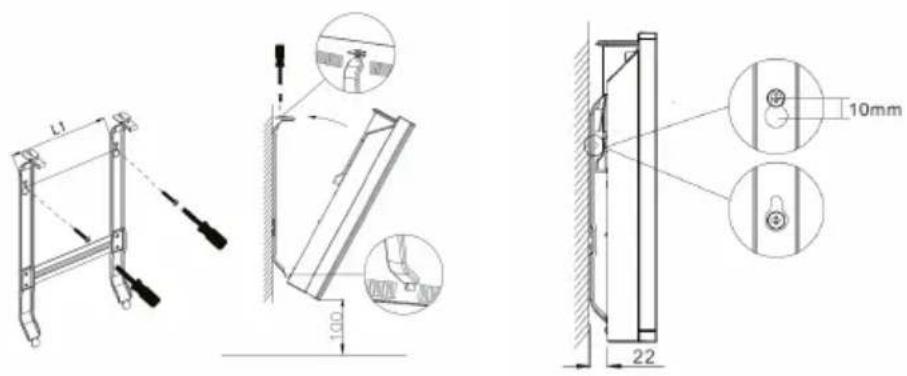

Montage et démontage du radiateur sur un mur Montage mural Démonter le radiateur du mur32

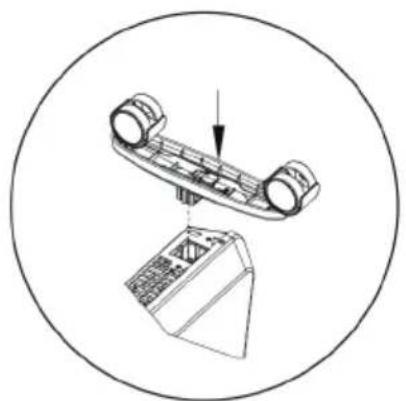

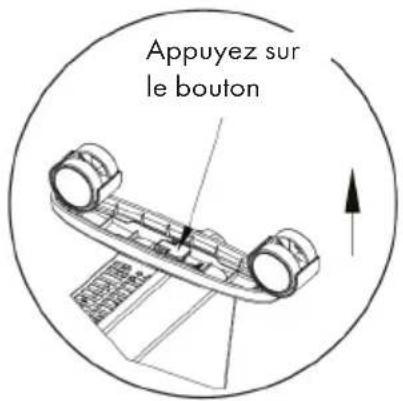

Installation et démontage des roulettes Lorsque vous avez terminé le montage, vous pouvez entendre un clic. Appuyez sur le bouton vers le haut pour démonter les roulettes.

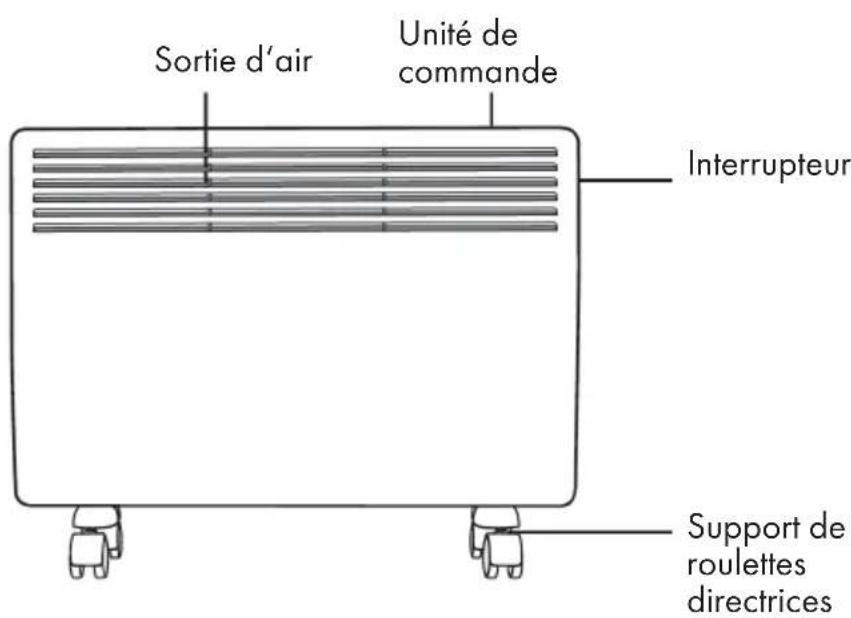

APERÇU DE L‘APPAREIL

Appuyez sur le bouton Sortie d‘air Unité de commande Support de roulettes directrices Interrupteur33

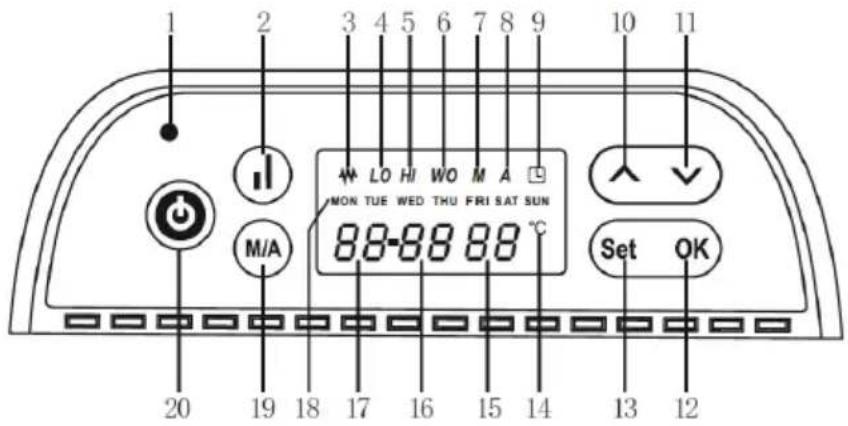

1 Témoin de marche 2 Puissance de chauffage 3 Témoin de chauffage 4 Témoin de puissance de chauffage moyenne (LO) 5 Témoin de puissance maximale de chauffage (HI) 6 Témoin de fenêtre ouverte (WO) 7 Témoin de mode manuel (M) 8 Témoin de mode auto (A) 9 Afchage de la minuterie 10 Touche de réglage avant (+) 11 Touche de réglage arrière (-) 12 Conformation de programme (OK) 13 Paramètres de programme (Set) 14 Icône de degré Celsius (°C) 15 Indicateur de température 16 Afchage des minutes 17 Afchage des heures 18 Afchage du jour de la semaine 19 Touche auto / mode manuel 20 Touche de marche/arrêt 21 Interrupteur de marche/arrêt34

• Retirez soigneusement le radiateur de l‘emballage. Veuillez conserver le carton pour ranger l‘appareil hors saison.

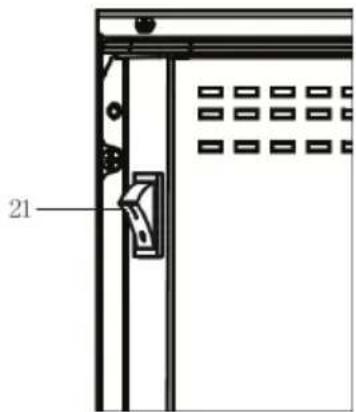

• Assurez-vous que l‘interrupteur marche/arrêt (21) est éteint avant de connecter l‘appareil.

• Assurez-vous que le chauffage est complètement installé conformément aux instructions d‘installation.

• Il est préférable de ne pas utiliser la même prise que pour d’autres appareils électriques à haute puissance pour éviter de surcharger le circuit. Démarrage

• Lorsque vous branchez le produit sur le bloc d‘alimentation, le voyant d‘alimentation (1) s‘allume en rouge / bleu.

• Appuyez sur le bouton marche / arrêt (20), un bref bourdonnement retentit et l‘appareil s‘allume.

• L‘afchage indique les paramètres suivants : l‘afchage du jour (18) indique le jour de la semaine (MON par défaut), l‘afchage des heures (17) les heures, l‘afchage des minutes (16) les minutes, l‘afchage de la température (15) la température ambiante pour laquelle les Celsius (° C) sont normalement préréglés. Le mode automatique (A) est activé (réveils programmés, mode automatique par défaut), le réglage par défaut du système est de 35 ° C. Si l‘appareil s’éteint soudainement pendant le fonctionnement, le système se relance et reprend le fonctionnement selon les derniers réglages. Réglage de la date et de l‘heure 1 À l‘allumage, appuyez simultanément sur les touches „OK“ (12) et „Set“ (13) pendant 5 secondes, l‘afchage du jour de la semaine (18) clignote. 2 Appuyez sur les touches Haut (10) et Bas (11) pour sélectionner la date, appuyez sur la touche „Set“ (13) pour conrmer la date. L‘indicateur du jour de la semaine (18) cesse de clignoter. 3 L‘afchage des heures (17) se met maintenant à clignoter, appuyez sur les touches haut (10) et bas (11) pour sélectionner l‘heure. 4 Après avoir appuyé sur la touche „Set“ (13), vous pouvez régler les minutes indiquées par le clignotement de l‘afchage (16). 5 Enregistrez les paramètres en appuyant sur la touche „OK“ (12) et quittez le menu des paramètres. Réglage de la température

• Le mode Auto est identique au mode manuel, l‘unité de température par défaut est °C.

• Si l‘appareil est allumé, vous pouvez sélectionner la température avec les touches35

avant (10) et arrière (11), lorsque l‘afchage de la température (15) clignote.

• Si vous n‘effectuez aucune action dans les 10 secondes après la n du réglage, le système enregistre automatiquement le réglage et quitte le menu. Réglage de la minuterie Réglage de la minuterie en mode manuel (minuterie 24 heures) 1 Appuyez sur la touche Auto / Manual Mode (19) pour sélectionner le mode manuel. En mode d‘afchage manuel (7), le „M“ apparaît. 2 Appuyez sur la touche „Set“ (13) pour régler l‘heure à laquelle la minuterie doit arrêter le chauffage. Appuyez sur les touches Haut (10) et Bas (11) pour sélectionner l‘heure (si l‘heure sélectionnée est inférieure à l‘heure actuelle, le système est automatiquement activé le jour suivant). 3 Appuyez sur la touche „Set“ (13) pour régler les minutes de la minuterie pour arrêter le chauffage (si l‘heure dénie est la même que l‘heure actuelle, mais que la minute sélectionnée est inférieure à la minute actuelle, le système prend automatiquement en compte l‘heure pour le lendemain). 4 Appuyez sur la touche „OK“ (12) pour enregistrer le réglage de la minuterie et quitter. Le système s‘arrête à l‘heure que vous avez dénie. Réglage de la minuterie en mode Auto (programme hebdomadaire de minuterie) 1 Appuyez sur la touche de mode Auto / Manuel (19) pour sélectionner le mode Auto. En mode „Auto“ (8) le témoin afche „A“. 2 Appuyez sur la touche „Set“ (13) pour régler le programme de fonctionnement du chauffage. 3 Appuyez sur les touches Haut (10) et Bas (11) pour sélectionner le jour de la semaine. 4 Appuyez à nouveau sur la touche „Set“ (13) pour dénir le programme de fonctionnement de cette journée. 5 Appuyez sur les touches Haut (10) et Bas (11) pour dénir l‘heure de début du chauffage. 6 Appuyez à nouveau sur la touche „Set“ (13) et utilisez les touches Haut (10) et Bas (11) pour sélectionner le jour d‘arrêt du chauffage. 7 Appuyez sur la touche „Set“ (13) pour conrmer la première période. L‘heure d‘arrêt dénie apparaît dans l‘afchage du jour de la semaine (18). Vous pouvez programmer 4 périodes de travail par jour. 8 Répétez la procédure ci-dessus pour dénir les heures de fonctionnement pour d‘autres périodes (si l‘heure de début coïncide avec l‘heure d‘arrêt, le système annulera cette phase de chauffage). Allumer et éteindre

• Appuyez sur la touche Marche / Arrêt (20) pour allumer ou éteindre le chauffage. Si vous quittez le système en mode automatique, il suivra la procédure par défaut.

• Si vous souhaitez l‘éteindre pendant une période prolongée, vous devez passer en mode manuel, puis l’éteindre l‘appareil. Si l‘appareil n‘est pas dans une période de36

fonctionnement prédénie, il s‘éteint en 1 seconde sans aucune action lorsque vous appuyez sur la touche marche / arrêt (20). Réglage de la puissance intermédiaire et de la puissance maximale

• Appuyez sur la touche de réglage de la puissance de chauffage (2) pour passer à la puissance intermédiaire ou totale.

• À pleine charge, „HI“ apparaît sur le témoin de pleine puissance (5) et l’afchage „LO“ s‘éteint sur le témoin de puissance intermédiaire (4).

• À puissance intermédiaire, le témoin de puissance intermédiaire (4) afche „LO“ et le témoin de pleine puissance (4) est désactivé. Mode manuel et mode Auto

• Appuyez sur la touche de mode Auto / Manuel (19) pour passer en mode Manuel ou Auto.

• En mode manuel, le témoin de mode manuel (7) indique „M“ tandis que „A“ est masqué.

• En mode Auto, le témoin de mode „Auto“ (8) afche „A“ et „M“ est masqué Fonction d‘arrêt automatique mémorisé

• Appuyez sur l‘interrupteur marche / arrêt (20) pour éteindre et rallumer l‘appareil ou, s‘il est en veille, allumez-le. La température est la dernière qui a été réglée.

• La minuterie du mode automatique et la minuterie du mode manuel ont toutes deux une fonction de mémoire d‘arrêt. Désactiver la fonction de mémoire d‘énergie

• Si l’appareil est éteint de manière inattendue ou en cas de coupure de courant inopinée, seul le témoin de marche s’allume lorsque l’alimentation est rétablie et que le système est éteint (1).

• Appuyez sur la touche Marche / Arrêt (20) pour rallumer le système. Le système fonctionne selon le dernier mode mémorisé. Effacer

• Appuyez sur la touche „OK“ (12) pendant 5 secondes jusqu‘à ce que vous entendiez un son „Di“, tous les réglages précédents des minuteries hebdomadaires ou journalières sont supprimés. Détection de fenêtre ouverte

• Si une fenêtre ouverte est détectée, l‘appareil arrête le chauffage Annuler la détection de fenêtre ouverte

• Appuyez deux fois sur la touche marche/arrêt (20) pour allumer ou éteindre37

l‘appareil. Sur le témoin de fenêtre ouverte (6), le témoin de contrôle „WO“ est désactivé. Le chauffage se trouve en mode de fonctionnement normal. Signal sonore

• Chaque fois que vous appuyez sur une touche, un bip retentit. Un sseul son est émis lors d‘un appui long Verrouillage parental

• Lorsque l’appareil est en marche, appuyez simultanément sur les touches haut (10) et bas (11) pendant 3 secondes. Le système est verrouillé. L‘afchage de la température (15) indique d‘abord „[]“ puis passe à la température ambiante au bout de 5 secondes.

• Lorsque vous faites une saisie, „[]“ s‘afche pendant 5 secondes, un bip retentit, puis la température de la pièce s‘afche à nouveau. Désactiver le verrouillage parental 1 Eteignez l‘appareil en appuyant sur la touche marche/arrêt (20). 2 L‘appareil passe en mode veille. 3 Appuyez pendant 3 secondes sur les touches avant (10) et arrière (11) et le verrouillage parental est désactivé.38

Vous trouverez sur le produit l’image ci-contre (une poubelle sur roues, barrée d‘une croix), ce qui indique que le produit se trouve soumis à la directive européenne 2012/19/ UE. Renseignez-vous sur les dispositions en vigueur dans votre région concernant la collecte séparée des appareils électriques et électroniques. Respectez-les et ne jetez pas les appareils usagés avec les ordures ménagères. La mise en rebut correcte du produit usagé permet de préserver l’environnement et la santé. Le recyclage des matériaux contribue à la préservation des ressources naturelles.39
