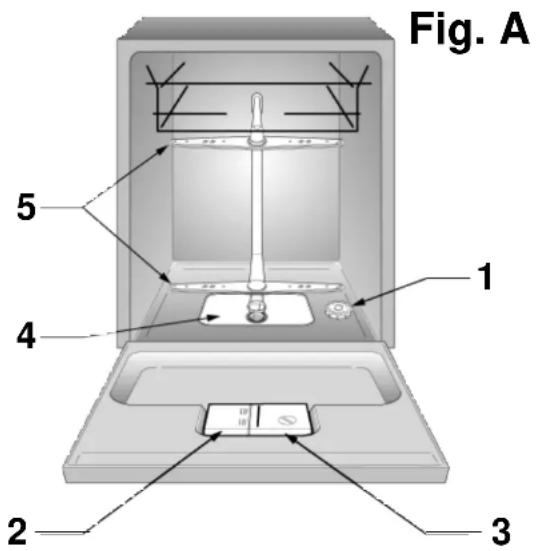

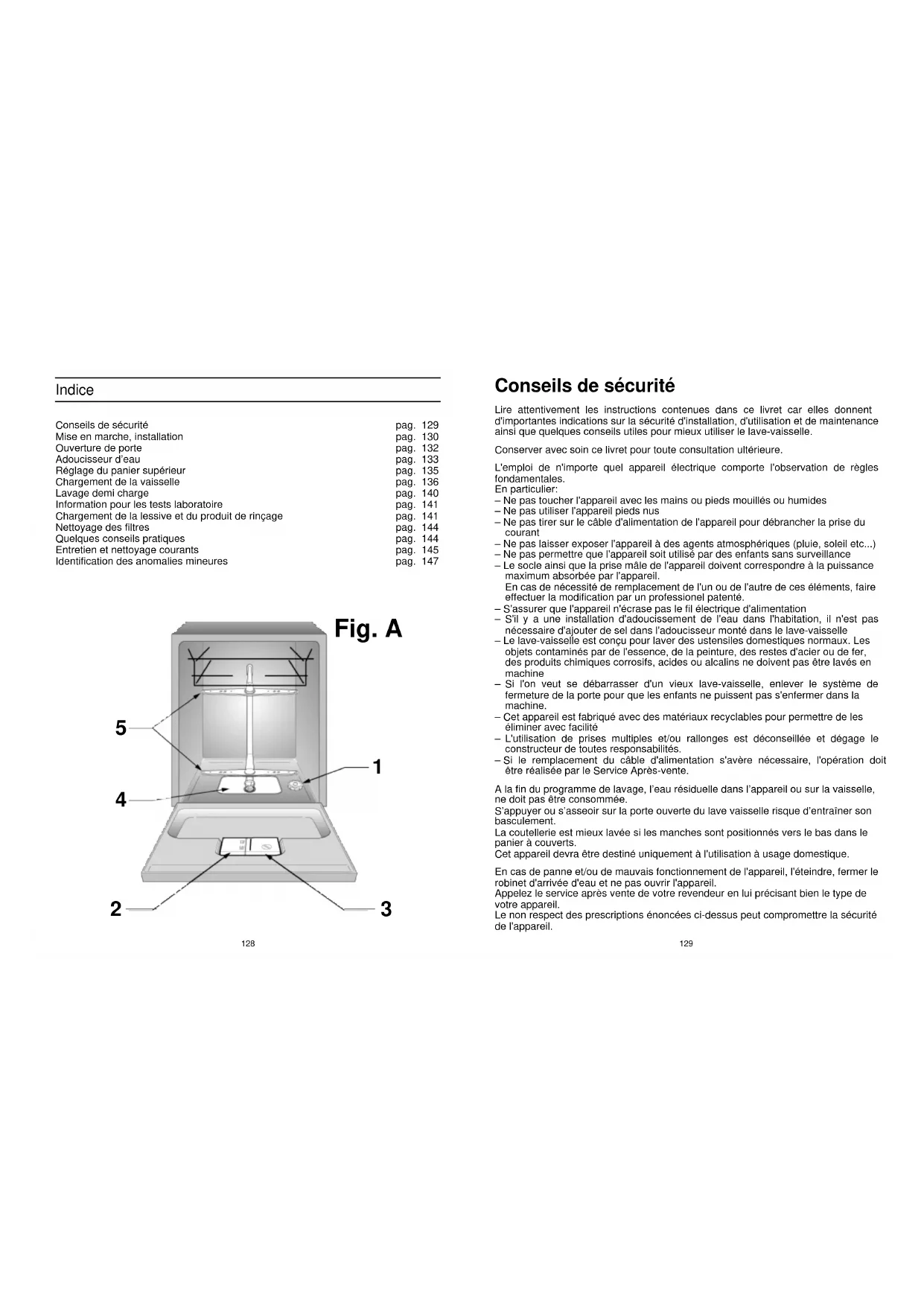

MODE D'EMPLOI LS KD 741 G KELVINATOR
UNTERBRECHEN des Programmes
Conseils de sécurité
pag. 129
Mise en marche, installation
pag. 130
Ouverture de porte
pag. 132
Adoucisseur d'eau
pag. 133
Réglage du panier supérieur
pag. 135
Chargement de la vaiselle
pag. 136
Lavage demi charge
pag. 140
Information pour les tests laboratoire
pag. 141
Chargement de la lessive et du produit de rincege
pag. 141
Nettoyage des filtres
pag. 144
Quelques conseils pratiques
pag. 144
Entretien et nettoyage courants
pag. 145
Identification des anomalies mineures
pag. 147
129
128
Conseils de sécurité
Lire attentivement les instructions contenues dans ce livre car elles donnent d'importantes indications sur la sécurité d'installation, d'utilisation et de maintenance ainsi que quelques conseils utilisés pour chaque utiliser le lave-vaisselle.
Conserver avec soin ce livre pour toute consultation ultérieure.
L'emploi de n'importe quel apparéil électrique compte l'observation de régles fondamentales.
En particulier:
- Ne pas toucher l'appareil avec les mains ou pieds mouillés ou humides
- Ne pas utiliser l'appareil pieds nus
- Ne pas tirer sur le cable d'alimentation de l'appareil pour débrancher la prise du courant
- Ne pas laisser exposer l'appareil à des agents atmosphériques (pluie, soleil etc...)
- Ne pas permettre que l'appareil soit utilise par des enfants sans surveillance
- Le socle ainsi que la prise maje de l'appareil doivent correspondre à la puissance maximum absorbee par l'appareil.
En cas de nécessité de remplacement de l'un ou de l'autre de ces éléments, faire leffectuer la modification par un professionnel patenté.
- S'assurer que l'appareil n'écrase pas le fil électrique d'alimentation
- S'll y a une installation d'adoucissement de l'eau dans l'habitation, il n'est pas nécessaire d'ajouter de sel dans l'adoucisseur monté dans le lava-vaiselle
- Le lave-vaisse est concu pour laver des ustensiles domestiques normaux. Les objets contaminés par de l'essence, de la peinture, des restes d'acier ou de fer, des produits chimiques corrosifs, acides ou alcalins ne doivent pas etre lavés en machine
- Si I'on peut se débarrasser d'un dernier lave-vaisse, enlever le système de fermeture de la porte pour que les enfants ne puissant pas s'enfermer dans la machine.
- Cet produit est fabriqué avec des matériaux recyclables pour permettre de les éliminer avec facilité
- L'utilisation de prises multiples et/ou rallonges est deconseillée et dégage le constructeur de toutes responsabilités.
- Si le remplacement du cable d'alimentation s'avre nécessaire, l'opération doit etre réalisée par le Service Apre-s-vente.
A la fin du programme de lavage, l'eau résiduelle dans l'appareil ou sur la vaisselle, ne doit pas etre consommée.
S'appuyer ou s'asseeoir sur la porte ouverte du lave vaiselle risque d'entraigner son basculement.
La coutellerie est很好地 lavée si les manches sont positionnées vers le bas dans le panier à couverts.
Cet apparéil devra être destiné uniquement à l'utilisation à usage domestique.
En cas de panne et/ou de mauvais fonctionnement de l'apparil, l'eteindre, fermer le robinet d'arrivée d'eau et ne pas ouvrir l'apparil.
Appellez le service après vente de votre revendeur en lui précisant bien le type de leur apparell.
Le non respect des prescriptions enoncées ci-dessus peut comprometer la sécurité de l'appelé.
INSTALLATION (Remarques techniques)
Après le déballage, régler la hauteur du lave-vaisselle. Pour un fonctionnement parfait, il est important que le lave-vaisselle soit à niveau, en reglant les pieds de façon à ce qu'une éventuelle inclinaison ne déspasse pas 2 dégrès.
Dans le cas où vous nevez transporter de façon manuelle la machine sans emballage, ne pas prendre la porteparle bas,mais faire comme dans le schema ouvrilegementelaorte et soulever l'appareil en utilisantle toposuperieur.
Les ouvertures à la base de l'appareil ne doivent en aucun cas être obstruées par des tapis, moquette ou autre objets.
À l'installation il est important de vérifier que la prise soit facilement accessible.
Alimentation Electrique
L'appareil est conforme aux exigences de sécurité prévues par les différents instituts de Normes, et c'est la prise tripolaire avec un pole de terre qui assure la mise à la terre complète de l'appareil.
L'efficacité de la sécurité est donc subordonnée à la mise à la terre correcte de votre propre installation.
En cas d'absence d'un branchement efficace de la mise à la terre, il peut subvenir une légère dispersion de courant sur les parties metalliques de la machine, due à la présence d'un filtre antiparasite radio.
Par consécut, avant de brancher la machine sur le circuit électrique s'assurer: 1) Que la prise murale est correctement reliée à la terre.
2) Que le régla du contacteur électric correspond bien à la puissance absorbée, et qu'indiquée sur la plaque signalétique du lave-vaisselle.
Le constructeur decline toute responsabilité pour des dommages évientels survenus aux personnes et aux biens imputables à un mauvais raccordement de la ligne de ferre.
Cet apparéil est conforme aux directives 89/336/EEC, 73/23/EEC et modifications successives.
Branchement Hydraulique
Les tueyaux de vildange et de replissage peuvent être orientés de façon indifférente vers la droite ou vers la gauche.
Le lave-vaisse peut-être relié de façon indifférente à l'eau froide ou chaude à condition que la temperature ne dépasse pas les 60^ .
La pression hydraulique doit être comprise d'un minimum de 0,08 MPa à un maximum de 0,8 MPa. Pour des pressions inférieures, nous vous conseillons de demander des instructions à notre service Àpre-vente.
Il est nécessaire de prévoir un robinet en amout du tube de chargement pour isoler la machine du système hydraulique, quand celle-ci ne fonctionne pas (Fig. 1B), le lave vaisselle est doté d'un tuyau pour la prise d'eau avec un embout filtré 3/4 (Fig. 2). Le tuyau d'alimentation "A" devra être visse à un robinet d'eau "B" à l'aide de l'attache 3/4 en s'assurant que le collier est bien serré.
Si nécessaire il est possible de rallonger le tube de vidange jusqu'à 1,5 m utiliser le prolongateur art. 9225014.
Il est conseilé de placer un filtré "D" d'entrée d'eau si celle-ci présente des résidues calcaires ou sablonneux (Fig. 3).
Dans ce cas le filtre "D" doit être place entre la prise d'eau 3/4" "B" et le tuyau d'alimentation "A", ne pas ou bilquier demettre les joints "C".
Si la machine est branchée à des tuyauteries neuves, ou qui n'ont pas été utilisées pendant une longue période, faire couler l'eau pendant quelques minutes avant de branchier le tuyau d'alimentation. On évitera ainsi la formation de dépôts de sable ou de rouille qui pourrait boucher le filtre d'entree de l'eau.

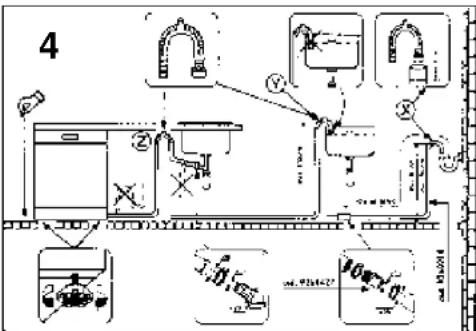

Raccordement à la vidange
Pour la vidange, introduire le tuyau dans l'installation de vidange, ennantant soin de ne pas le plier car l'écoulement des eaux s'en trouverait perturbé (fig. 4).
Le tuyau de vidange fixe doit avoir au moins un diamètre interieur de 4cm et doit être place à une hauteur minimum de 40~cm . Pour éviter les odeurs, nous recommendons de prévoir un siphon (fig. 4x).
Si nécessaire il est possible de rallonger le tube de vidange jusqu'à 2,6 mètes en le maintainant cependant à une hauteur maximum de 85 cm du sol.
Utiliser le prolongateur piece No. 9269214 et le raccord piece No. 9264427. L'extremite recourbue du tayau de vidange peut etre accrochee au bord d'un evier, (l'exterminé ne doit pas
rester immergee) pour évier le siphonnage de l'appareil pendant le programme de lavage (fig 4y).
En cas d'installation sous un dessus continu, le coude doit être fixé immeditatement sous le dessus au point le plus haut possible (fig. 4z).
Pendant l'installation de la machine, contrcler que les tubes de replissage et de vidange ne sont pas piés.
131130
Installation dans un ensemble de cuisine moderne
Juxtaposition
Le lave-vaiselle a eté étudie avec une hauteur standard de 85 cm et peut être ainsi placé entre des meubles de cuisine moderne d'une même hauteur. Pour obtenir un alignment parfait, agir sur les pieds régables.
Le plan supérieur est un的一大 plan de travail en plastique laminate de haute resistance. (Fig. 5).
Il est facilement reglable en profondeur jusqu'à 25 mm, en le deplacant de 5 en 5 mm pour l'aligner sur le plan des mooupés adjoining.
Pour le réglage, dévisser les 2 vis arrêté et fixer le plan dans la position voulue. (Fig. 6).
Encastrement (Installation sous un plan de travail)
Les ensembles de cuisine moderne ont un plan de travail unique sous lequel viennent s'insérer les meubles de base et les appareils menagers.
Dans ce cas, il suffit de-retirer le plan de travail en devissant les vis qui se trouvent au-dessous et à l'arrière (Fig. 6).
La hauteur est ainsi réduite à 82 cm comme prévue dans la norme internationale (ISO), et le lavve-vaiselle vient s'intégrer parfaitement sous le plan (Fig. 7).
Habillage (seulement surquelques modeles)
Les cornières autour de la porte, permettent l'insertion de panneaux decoratifs d'une épaisseur allant jusqu'à 5 mm et de dimensions suivantes:
Largeur 591 mm. ± 1 Hauteur 597 mm. ± 1
Ouverture de la porte
Mettre la main dans le creux, et appuyer vers le haut.
Si la porte s'ouvre durant le fonctionnement de l'appareil, une sécurité électricque permet d'interr compromise automatiquement les fonctions prétablets.
Pour une utilisation correcte ne pas ouvrir la porte du lave-vaisselle pendant son fonctionnement.
Fermeture de la porte
Mettre les paniers.
Vérifier que les plats ou casseroles ne génent pas les rampes avant et s'assurer que celles-ci tournent libre.
Fermer la porte et la bloquer avec force.
Adoucisseur d'eau
Selon la source d'approvisionnement, l'eau contient des quantités variables de calcaire et de mineraux qui se déposent sur la vaissele en laissant des taches et des marques blanchâtres.
Plus la densité de minéaux dans l'eau est élevé, plus celle-ci est dure.
Le lave vaisselle est équipé d'un dispositif d'adoucisuré d'eau qui, avec l'utilisation du sel régénéran, fournit de l'eau douce pour laver la vaisselle.
L'adoucisur d'eau peut traiter de l'eau d'une durée allant jusqu'à 60^ (graduation française) ou 33^ (graduation germanique) à partir de cinq positions de réglage différentes.
Le degrde de durete de vour eau peut youe estre communique par voite fouinsseur d'eau.
Réglage de l'adoucisseur d'eau
Dans le tableau ci-dessous sont indiqués les différences de durée de l'eau avec les positions de réglage de l'adoucisseur correspondantes.
| Niveau | Duretè de l'eau | Duretè de l'eau | Utilisation de Sel régénérant | Position du bouton de réglage de l'adoucisseur d'eau | N° de lavages |
| °H (France) | °dH (Allemagne) | ||||
| 0 | 0-9 | 0-5 | NO | LIBRE | |
| 1 | 10-30 | 6-16 | OUI | position N.1 | 50 |
| *2 | 31-40 | 17-22 | OUI | position N.2 | 40 |
| 3 | 41-50 | 23-27 | OUI | position N.3 | 30 |
| 4 | 51-60 | 28-33 | OUI | position N.4 | 20 |
- L'adoucisseur d'eau est régèle en Usine sur le niveau 2, adapté à la majorité des cas.
Si vous eau est au niveau 0, vous ne devez pas utiliser de Sel regénérant, ni effectuer de réglage car votre eau est douce.
Selon le degré de durée de votre eau, procédex au réglage de l'adoucisseur d'eau comme suit :
Retirez le panier inférieur. Dévissez et Œtz le bouchon du réservoir à sel situé en bas de la cuve (Fig.A"1")
Tournez la viscse de réglage sur la position requise avec un tournevis ou un couteau.
N.B.: Pour les modèles équipés d'un programmeur électronique reportez vous à la liste des programmes incluse.
133132
Chargement du sel
Le lave-vaiselle est pourvu d'un adoucisseur qui purifie l'eau du calcaire pouvant incruster et endommager le lave-vaiselle.
Sur le fond de la machine se trouve le bac a sel pour la regnération de I'adoucisseur d'eau.
Les résines de l'adoucisseeur d'eau doivent eregénées par le sel regénérant.
Autres types de Sel contenant de sensibles percentages de substances insolubles qui pourrait avec le temps rendre inefficace le système de l'adoucisseur.
Pour introuduire le sel, dévisser le bouchon du bac.
Pendant l'opération de replissage un peu d'eau débordera: continuez à verser le sel jusqu'à ce que le réserve soit plein (mélanger à l'aide d'une cuillère).
Après cette opération nettoyer le filage en enlevant les résidues de sel; revisser le bouchon.
Si vous n'avezaucun lavagea faireimmédiatement,mettre en route le programme Prélavage froid de façon à ce que la solution saline ayant débordé soit vidangée par la machine.
Pour une utilisation optima de I'appareil, le réservoir a sel, dont la capacité varie de 1,5 à 1,8 kg, doit etre rempli de temps en temps en fonction du reglage opere sur I'adoucissee d'eau.
Important: Ce n'est qu'au cours de la phase d'installation de la machine à laver la vaisselle qu'il faudra, après avoir rempli complètement le bac à sel, ajouter de l'eau jusqu'à ce qu'elle déborde du bac.

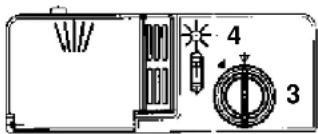

Indicateur de remplissage du sel
Certaines modèles sont pourvus de voirant lumineux indiquant le manque de sel. Il y a deux systèmes d'indication:
voyant electrique sur le tableau de bord qui s'allume quand il faut replir le réservoir a sel;
- bouchon de fermetre avec voyant mobile vert; ce voyant est visible tant que la solution saline est suffisante pour la régénération de l'adoucisseur. Remplir le bac à Sel quand la surface verte diminue dans le bouchon de l'adoucisseur.
D'autres modèles sont équipés d'un couvercle opaque, dans ce cas le niveau de sel doit être contrôle régulierement, la consommation de sel dépendant du réglage opéré sur l'adoucisseeur d'eau.
Important: la vaiselle tachée de blanc est généralement une indication importante d'absence de sel.
Réglage du panier supérieur
(seulement sur quelques modèles)
Quand on utilise habituelling des asiettes de 27 à 31 cm de diamètre, charger celles-ci dans le panier inférieur après avoir mis le panier supérieur à sa position la plus haute en procadant comme suit (Selon les modèle):
Type“A”：
1) Faire tourner les butées avant "A" vers l'extérieur;
2) Dégager le panier et le remonter à sa position la plus haute;
3) Remetre les butées "A" dans leur position d'origine.
Cette opération permet de charger dans le panier supérieur de la vaisselle d'un diamètre de plus de 20 cm et ne permet pas d'utiliser les supports mobiles en position haute.
Type "B":
1) Faire glisser le panier supérieur vers l'extérieur;
2) Saisir le panier des deux les cotes et le tirer vers le haut (fig. 1).
Cette opération permet de charger dans le panier supérieur de la vaisselle d'un diamètre de plus de 20 cm et ne permet pas d'utiliser les supports mobiles en position haute.
POUR REMETTURE LE PANIER EN POSITION BASSE :
1) Saisir le panier des deux les cotés et le tirer légerement vers le haut (fig. 2a);
2) Laisser retomber le panier en l'accompagnant lentement (fig. 2b).
N. B.: NE JAMAIS SOULEVER OU BAISSE R LE PANIER D'UN SEUL COTÉ (fig 3).
ATTENTION:
Nous vous conseillons d'effectuer le réglage du panier avant de charger la vaisse.
135134
Charger la vaisselle
Chargement de la vaiselle
Pour garantir constamment d'excellents résultats de lavage, éliminer la plus grosse partie des restes (os, arêtes, curendents, restes de viande et de légumes, peaux de fruits, etc.) afin d'éviter d'obstruer les filtres, la vidange et les giclleurs des bras de lavage, causant la diminution de l'efficacité de lavage.
Eviter de rincer la vaisselle avant de la placer dans la machine.
Si les poèles et les casseroles sont excessivement incrustés de restes de mets brûlés, nous vous conseignés de les laisser tremper avant le lavage.
Utilisation du panier supérieur
Le panier supérieur est pourvu de supports mobiles accrochés au bord lateral et pouvant occuper deux positions: haute et basse. Sur la position basse les supports servent pour receivevoir les tasses à thé, à café, les couteaux longs et les touches. Aux extrémités des supports, vous pouvez suspendre les verres à pied.
En-dessous vous pouze ranger les verres, les tasses, les soucoupes et les assiettes à dessert.
Quand les supports occupent la position haute, ils permettent de placer les assiéttes plates et creuses.
Ayez soit de placer les assiettes creuses verticalement et en tournant leur partie concave vers l'avant de la machine; laisser toujours de l'espace entre chaque assiette pour que le fou circule libre.
Pour exploiter au maximum la capacité du panier nous vous consellons de grouper les assiettes de même forme.
Les assiéttes peuvent être placées sur une seule rangée (fig. 1) ou sur les deuxrangées (fig.2). Nous vous conseillons de ranger les plats de grande dimension,don le diamètre est d'environ 270~mm ,legerement inclinés vers I'avant de façon a favoriser I'introduction du panier à l'intérieur de la machine.
Dans le panier supérieur vous pouvez ranger différente vaisselle comme le saladier et les bolis en plastique qu'il vaut moins bloquer afin d'eviter que les jets d'eau ne les renversent.
Le panier supérieur a ete concu pour permettre une souplesse maximum d'utilisation. Il peut n'être charge qu'avet des assiettes places sur deux rangees, 24 pieces maximum, avec des verres sur cinq rangees, 30 pieces maximum, ou bien avec de la vaisselle mixte.
Utilisation du panier inférieur
Dans le panier inférieur vous placerez les cassetoles, les poèles, les soupières, les saladiers, les couverçes, les plats, les assiettes plates et creuses et les touches. Les couverts doivent être placés manche vers le bas dans le panier à couverts, que l'on placera à son tour dans le panier inférieur (fig. 3) en s'assurant qu'il n'entrave pas la rotation des bras de lavage.
1
2
3
Un chargement standard journalier est indiqué fig. 1, 2 et 3.
panier supérieur (fig. 1)
A = assiettes creuses
B-assiettes plates
C = assiettes à dessert
D = soucoupees
E = tasses
F=verres
panier supérieur (fig. 2)
A = assiéttes creuses
B = assiettes plates
C = assiettes à dessert
D=SOUCOUPES
E = tasses
F = verres à pied
G=verres
H = demi panier couverts
panler Inférieur (fig. 3)
A=casserole moyenne
B=casserole grande
C=poole
D = couvercles
E = soupières, plats
F = couverts
G=plats a rotis
Le rangement rationnel et correct de la vaisselle est la condition essentielle pour oblten un excellent lavage.
Chargement standard 12 couverts internationaux (conformément a I.E.C. 436 - EN 50242).
Le rangement correct du chargement est indiqué fig. 4 pour le panier supérieur et fig. 5 pour le panier inférieur. Fig. 6 panier à couverts.
panier supérieur (fig. 4)
A=5+5+2verres
B=12soucoupe
C=4+4+4tasses
D = coupe petite
E = coupe moyenne
F = coupe grande
G=1+1 fourchette
H=1+1cuillerea soupe
=3+3+3+3 cuillere a dessert
L=3+3+3+3 cuillere a café
panier inférieur (fig. 5)
M=8+4assiettescreuses
N = 11 + 1 assiettes plates
0=12 assiettes à dessert
P = plat
Q = couverts
panieracouverts (fig.6)
Disposer 6+6 couteaux (R) dans les grilles. Dans les autres compartments,mettre les autres couverts manche vers le bas;eviter demettre plus de deux couverts identiques dans le même compartment.
panier à couverts sans grille centrale
Ranger le restant des couverts en ayant soin de ne pasmettre plusde deux couverts identiques dans le même compartment.
7
8
Attention (fig. 7)
Le panier inférieur est équipé de deux rangées de picots rabattables qui peuvent être baisée de manière très simple et rapide. Cela peut de charger saladiers, casseroles et couvercles plus aisément. (Seulément sur quelques modèles)
POUR BAISSE RESPICOTS RABATTABLES, PROCEDURELDA MANIÈRESUVANTE:
1) Les tirer légarement vers le haut et les laisser retomer;
2) Pour les relever il suffit de les reporter en position verticale.
panieracouverts (fig.8)
Le panier à couverts est formé de deux parties offrant ainsi différentes possibités de chargement.
La séparation en deux parties du panier se fait en faisant glisser, dans le sens horizontal, les deux parties l'une par rapport à l'autre et vice versa pour les ré-enclenorcher.
Sur certains modélles le panier à couverts ne possède pas de support spécifique pour les couverts en argent.
Lavage 1/2 charge panier supérieur (seulement sur quelques modèles)
1
1/2 charge mixte (fig. 1)
A = 6 verres
B=5+1tasses
C=plat
D = 6 assiettes creuses
E = 6 assiettes plates
F = 6 assiettes à dessert
G=6soucoupes
H = coupe moyenne
I = petite coupe
Les couverts doivent etre places dans le panier a couverts prevu a cet effet. Il devra etre remis dans son emplacement d'origine, soit dans le panier inferieur, en cycle de lavage normal.
Information pour les essais en laboratoire Programme comparatif général
(voir liste des programmes de lavage)
SelonnormeIEC436:
1) Panier supérieur en position: bas
2)Chargement normalise
(3)Réglage du produit de rincege sur index:3
4) Quantité de lessive:
- 5 gr pour le prélavage
- 25 gr pour le lavage.
SelonnormeEN50242:
1) Panier supérieur en position: bas
2)Chargement normalise
(3) Regliage du produit de rincege sur index: 3
4) Quantité de dessive: -30 gr pour le lavage.
Chargement de la lessive et du produit de rinceage Chargement de la lessive
Il est indispensable d'utiliser de la lessive en poudre, liquide ou en pastilles spécialement destiné aux machines à laver la valsselle.
Les lessives non adaptées ( comme cesières pour le lavage à la main) ne contiennent pas les ingrédents appropriés au lavage en machine et empêchent le fonctionnement correct de l'appareil.
Lavage normal
La boite a produits se trouve a l'intérieur de la porte (fig. A "2"). Si le couverc du recipient est fermé, pour l'ouvoir il suffit d'appuyer sur le bouton d'accrochage: a la fin de chaque programme de lavage, le couverc est toujours ouvert, pré pour l'utilisation suivante. Les doses de lessive peuvent varier selon le degré de salissure et le type de vaisse. Nous conseillons de verser de 20 à 30 gr de dessive dans le bac "lavage" (1).
Après avoir versé la lessive dans la boite à produits, fermer le couvercle.
Comme les lessives ne sont pas toutes de même nature, consulter aussi les instructions sur les emballages.
Nous rappelons que des quantités insuffisantes de dessive peuvent eliminer la saleté de façon incomplete, tandis qu'une dose excessive de dessive, non seulement n'améliore pas les résultats de lavage, mais est un gaspillage.
Ne pas exagérer dans l'utilisation de la lessive, c'est contributor à limiter la pollution de l'environnement.
Lavage precede d'un prélavage (seulement sur quelques modèles)
Dans le cas où l'on utilise le programme intensif il faut égalementmettre une dose de lessive,20 grames (1 ciullere a soupe) dans le bac "prélavage"(2). Pour le programme universal ajouter 5 gr.
Cette dose devra etre versee directement dans le bac "pré lavage"(2).
PLEIN
VIDE
Reflet tomorrow
Reflet clair
Chargement produit de rinceage
A la droite du bac à lessive se trouve le réservoir du produit de rincegue qui a une capacité d'environ 130 ml (Fig. A "3"). Tourner le couvercle dans le sens contraire des aiguilles d'une montre (3) et verser le liquide, qui servira pour plusieurs cycles de lavage, jusqu'àau niveau maxi comme indiqué. Refermer le couvercle.
Cet additif qui est introduit automatiquement à la première opération de rinceage, assure le sechage rapide de la vaisselle et évite la formation sur celle-ci de taches blanchâtres. Utiliser toujours un produit de rinceage adapté au lave-vaisselle automatique.
Il est possible de contrôler le niveau du produit de rinceage au moyen duvoyant optique placé au centre du distributeur (4).
Réglage de dosage du produit de rincege de 1 à 6
Le réglage est situé sous le couvercle (3) et peut être régèle au moyen d'une piece de monnaie. La position conseillée est 3. La présence de calcaire dans l'eau se manifeste soit par la présence d'incrustation, soit par le degré de sechage.
C'est pourquoi il est important de régler le débit du produit de rincege pour obtenir des prestations optimes.
Dans le cas où la vaisselle presente des dépôts à la fin du lavage, diminuer le réglage d'une position.
Dans le cas de vaisse l'année des marques ou auroeles blanchatres, augmenter le réglage d'une position.
Nettoyage des filtres
Le système de filtrage (fig. A "4") est constitué par: un réservoir central qui retient les grosses particules.
Une plaque métallique qui Fourth leau de lavage.
un micro filtré autonettoyant,itué sous la plaque métallique, qui piège les micro salissées pour garantir un rincage parfait.
Afin d'obtenir excellents résultats de lavage dans le temps, les filtres doivent être contrôliés et nettoyés après chaque lavage.
Pour-retirer le micro filtré, il vous suffit de tournar la poignée dans le sens contraire des aiguilles d'une montre (fig.1).
Pour un entretien facilité, le réserve central est amovible (fig.2).
Retrirer la plaque metallique (fig.3) et laver I'ensemble du système de filtrage sous le robinet d'eau.
Si nécessaire, une petite brosse peut etre utilisée.
L'entretien du micro filtrte autonettoyant est limite, un controle, toutes les deux semaines d'utilisation, est suffisant.
Néanmoins, après chaque lavage il est recommandé de vérifier que le réservoir central et la plaque métallique ne sont pas obstrués.
NB: après le nettoyage des filtres, assurez vous qu'ils sont correctement replaced et que la plaque métallique est correctement mise au fond de la cuve du lave valsselle.
Assurez you que le micro filtre est bien revisse, dans le sens des algilles d'une montre, car une mauvaise mise en place peut entrainer une perte d'efficacite de l'appareil.
Attention: ne jamais se servir de l'apparel sans les filtres.
Conseils pratiques
Choix du programme
Ce lave-vaiselle offre une vaste choix de programmes de lavage adaptés aux différentes exigences de salete et de vaisselle à laver.
Consulter la "LISTE DES PROGRAMMES" ci-jointe pour désirer le programme le plus ajusté.
Suggestions à la fin du programme
Pour évitier d'eventuelles projections de gouttelettes provenant du panier supérieur, retireur d'abord le panier inférieur.
Si vous laissiez la vaisseille encore quelques temps dans la machine, ouvrez légersément la porte pour favoriser la circulation de l'air et améliorer enccore le sechage.
Que faire pour ECONOMISER
1) Au cas où l'on voudrait laver à pleine charge, ranger la vaisselle dans le lavevaisselle dés que le repas est terminé et en effetuant éventuelle le programme PRELAVAGE FROID pour ramollir la saleté et éliminer les résidus les plus gros entre chaque charge-ment en attendant d'effectuer le programme de lavage complet.
2) En presence de saleté peu constante ou de paniers peu charges, sclectionner le programme ECONOMIQUE en suivant les instructions indiquées dans la liste des programmes.
Que faire pour avoir d'excellents résultats de lavage
1) Ranger la vaisselle avec l'ouverture tournée vers le bas.
2) Si possible, éciter que les différentes pieces se touchent; une installation correcte donnera de nouveaux résultats de lavage.
3) Avant de ranger la vaiselle dans la machine, enlever les résidus de nourriture (os, arêtes, restes de viation ou de légumes, résidus de café, épluchures de fruits, cendres de cigarettes, etc...) qui pourrait boucher le filtre et les orifices des bras de lavage.
4) Àprouve avoir rangelà vaiselle, vérifier que les bras de lavage tournent sans obstacle. 5) Les casseroles et autre ustensiles qui présenter des résidues de nourriture trés tenaces ou brûlés devront être mis à tremper dans de l'eau avec de la dessive pour l'avoisse.
6) Pour un lavage parfait de l'argenterie, il faut:
a) la rincer des qu'on a fin de l'utiliser, sur tout si on la utilisée avec de la mayonnaise, des oeuts, du poisson, etc...
b) ne pas l'asperger de dessive
c) ne pas la mesure en contact avec d'autres matériaux.
Que faire si
1) Si vous désírez ajuster de la vaisseille lors du lavage, veuilliez appuyer sur la touche O/I. Attende 3 minutes avant de faire repartir la machine.
Ce qu'on ne doit pas laver
Il est bon également de se rappeler que toute la vaisselle n'est pas adaptée au lavage en machine; nous déconseillons demettre des pieces en matière thermoplastique, des couverts à poignée en bois ou en plastique, des casseroles à poignée en bois, de la vaisselle en aluminium, en cristal ou en verre plombé si ce n'est pas spécifiquement indicé.
Certaines décorations tendent à s'estomper, par conséquent nous conséillons de laver plusieurs fois en machine une seule piece et, seulement après s'était assure qu'elle ne se décolore pas, d'y metre tout le chargement.
Nous conséillons en outre de ne pas laver de couverts en argent avec des couverts en acier oxydable pour évier qu'il ne ser produit de réaction chimique entre eux.
IMPORTANT
Quand on achete de la vaisse neuve, s'assurer toujours qu'elle est adaptee au lavage en machine.
Nettoyage externe et entretien
La carrosserie externe peut etre nettoyee avec un produit pour surface emaiellnee non abrasif.
Le lave-vaiselle ne réclame aucun entretien spécial car la cuve de lavage est autonettoyante. Nettoyer périodiquement le joint en caoutchouc de la porte avec un chiffon humide de façon à eliminer éventuelles les traces de déchets ou de produit de rincege.
Pour mistréux garantir l'évacuation des petits dépôts de calcaire ou de déchets, il est conseilé de procédér periodiquement à un lavage complet en versant aparavant un verre de vinaigre dans le fond de la cuve et en positionnant le bouton du programmeur sur lavage délicat.
Si, malgré le nettoyage normal de la plaque et du filtre vous notez que la vaisselle ou les casseroles sont insusfisamment lavées ou rincees, contrôle que les orifices des bras rotatifs (fig.A"5") sont propres.
Si cela est nécessaire, nettoyer les de la façon suivante:
Pour démonter le bras supérieur, tournez le jusqu'à ce qu'il s'aligne avec le marquage stop inscrit sur la flèche (fig.1b). Poussez le vers le haut en le maintainant enforce puis dévisse le dans le sens des aiguillées d'une monte (fig.1).
Pour le remonter procedede la meme maniere, mais en le vissant dans le sens contraire des aiguilles d'une montre.
Le bras de lavage inférieur peut etre demonté facilement en le tirant vers le haut (fig.2).
Passez le bras de lavage sous un robinet d'eau pour éliminer toute saleté.
Ensuite, replaces the bras de lavage dans la même position, en pensant à positionner le bras supérieur en face du marquage stop.
La résistance de chauffage de l'eau est réalisée en acier inoxydable spécial.
Elle peut désenter, au bout de quelques temps, une coloration sans importance pour son aspect et sa fiabilité.
La cuve, ainsi que la contre-porte sont en acier inoxydable. Si toutes vous devez constater des taches d'oxydation, celles-ci seront imputables seulement à une presence importante de sels de fer en suspension dans l'eau. Pourrirrer les taches, il est conseilé d'employer un abrasif a grains très fins. Ne pas utiliser de substance chlorée ou de laine d'acier. Le lavve-vaiselle possede un adoucisseur et il est conseilé l'usage de sel pour évier la formation de dépôt blanchâtre sur la vaisse. En cas de présence de taches blanchâtres, il est conseilé avant tout d'intervenir sur le réglage du produit de rincage en l'augmentant d'une unité.
APRES L'UTILISATION
Après chaque lavage, fermer le robinet d'eau pour isoler le lava-vaisselle de l'installation hydraulique d'alimentation et appuyer sur la touche Marche/Arrêt pour arrer le fonctionnement de la machine.
Si la machine doit rester inutilisée un certain temps, il est nécessaire de procéder aux opérations suivantes:
- Executer un programme de lavage sans vaisselle avec lessive pour dégrisser la machine.
- Debrancher la prise électrique.
- Fermer le robinet d'eau.
- Remplir le réservoir du produit de rincege.
- Laisser la portegement ouverte.
- Laisser l'intérieur de la machine propre.
- Si la machine est laissée dans des pieces où la tempête est inférieure à 0^ , l'eau restant dans les tuyauteries risque de geler. Par conséquent, porter la tempête ambiente à plus de 0^ et attendre environ 24 heures avant d'activer la machine.
Identification d'anomalies mineures
Attention!
Avant de retirer n'Importe quel panneau:
- Positionner le bouton sur STOP.
- Debrancher la prise électrique.
Si vous lave-vaisse ne fonctionne pas, avant d'appeler votre revendeur faire les contrôles suivants:
ANOMALIES CAUSES REMDEES
| 1 - La machine ne fonctionné sur chaque programme | Prise de courant mal branchée | Brancher la prise |
| Touche M/A non appuyée | Appuyer sur la touche | |
| Pas de courant | Contrôler | |
| Porte ouverte | Fermer la porte | |
| 2 - La machine ne prend pas l'eau | Voir causes du N. 1 | Contrôler |
| Robinet d'eau fermé | Ouvrir le robinet | |
| Programmateur mal positionné | Positionner correctement leprogrammateur | |
| Le tuyau d'alimentation est pièé | Déplier le tuyau | |
| Le filtré du tuyau d'alimentation est bouché | Nettoyer le filtré situé à l'extremité du tuyau d'alimentation | |
| 3 - La machine ne vidange pas | Filtre bouché | Nettoyer le filtré |
| Tuyau de vidange pièé | Redresser le tuyau | |
| La ballonge du tuyau de vidange n'est pas la bonne | SulvRE attentivement lesinstructions pour le branchement du tuyau de vidange | |
| La vidange murale n'a pas d'évent à air | Consulter un technicien qualifié | |
| 4 - La machine vidange en permanence | Tuyau en position trop BASSE | Réhauser le tuyau de vidange à 40 cm. |
| 5 - Si les bras de lavage ne tournent pas | Quantité excessive de dessive | Réduire la quantité de dessive |
| Une piece de vaisselle empêche la rotation | Contrôler | |
| La plaque filtrante et le filtré sont bouchés par des impuretés | Nettoyer la plaque et le filtré | |
| 6 - Sur les apparciels électroniques sans afficheur: les indicateurs lumineux "eco" et "No 1" avec un signal sonore audible | Arrivée d'eau fermée | Arrêtez l' apparéil Ouvrir le robinet Réactiflez le cycle |
| 7 - Sur les apparciels électroniques avec afficheur: "E1" s'affiché avec un signal sonore audible | Arrivée d'eau fermée | Arrêtez l' apparéil Ouvrir le robinet Réactiflez le cycle |
ANOMALIES CAUSES REMDEES
| 8 - La vaisselle est partiellement lavée | Voir causes du N. 5 | Contrôler |
| Le fond des casseroles n'est pas lavé parfaitement | Incrustations trop tenaces qu'il faut enlever avant le lavage dans la machine | |
| Le bord des casseroles n'est pas parfaitement lavé | Positionnerieux les casseroles | |
| Orifices partiellement bouchés | Démonter les bras de lavage en dévisant l'écrou molette de fixation dans le sens des aiguilles d'une montre et les laver sous un robinet | |
| La vaisselle n'est pas bien rangée | Ne pas trop serrer la vaisselle | |
| L'extrémité du tuyau de vidange est plongée dans l'eau | L'extrémité du tuyau de vidange ne doit pas toucher l'eau de vidange | |
| La dessive n'est pas bien dosé, est vleux ou durç | Augmenter la dose en fonction de la quantité de saléte ou replacer le produit | |
| Le bouchon du récepti du sel ne ferme pas bien | Le visser à fond | |
| Le programme de lavage choisi est trop faible | Choiser un programme plus énergétique | |
| Vaisseille du panier inférieur mal lavée | Libérer la touche 1/2 charge | |
| 9 - Présence de tâches blanches sur la vaisselle | L'eau d'alimentation est particulièrement durable | Contrôler le niveau du sel et du produit de rincege et régler le dosage; si l'anomalie persiste, demander l'intervention du SAV |
| 10 - Bruit pendant le lavage | Les pièces de vaisselle se cogneit | Mieux les ranger dans les paniers |
| Les bras de lavage tournants cogneit contre la vaisselle | Mieux ranger la vaisselle | |
| 11 - La vaisselle n'est pas parfaitement séché | Manque de circulation d'air | Laisser la porte de la machine entrouverte à la fin du programme de lavage pour favoriser le séchage naturel |
N.B.: Quand une anomale cite ci-dessus provoque un mauvais lavage ou un rincage insuffisant, il est nécessaire de retirer manuellement les salissures de la vaisselle car l'opération finale provoque le sechage des salissures qu'un second lavage en machine ne serait pas susceptibel de nettoyer. Si le mauvais fonctionnement persiste, s'affecter au Centre d'Assistance Technique en communiquant le modele du lave-valssile Indique sur la plaquette placed a l'intérieur de la porte, dans la parte supérieure, ou sur le certificat de garantie. Ces informations vous permectrnt d'obtenir une intervention plus rapide et efficace.
Le fabricant decline toute responsabilité pour erreur d'impression contene dans le present livre. Il se reserve en outre, le droit d'apporter les modifications qu'il jugerait utiles sur ses produits sans en comprometre les caractéristiques essentielles.
Le constructeur decline toute responsabilité pour les évientuelles erreurs d'imprimerie containes dans le préSENT mode d'emploi. Il se reserve en outre le droit d'apporter toutes modifications qui se revêleraient utilis à ces propres produits sans pour autant en compromèttre les caractéristiques essentielles.
T
EN
NL
DE
ES
PT
FR
