MODE D'EMPLOI Lumina 48 XLc Hapro
Débranche l'appareil avant de procéder à son entretien

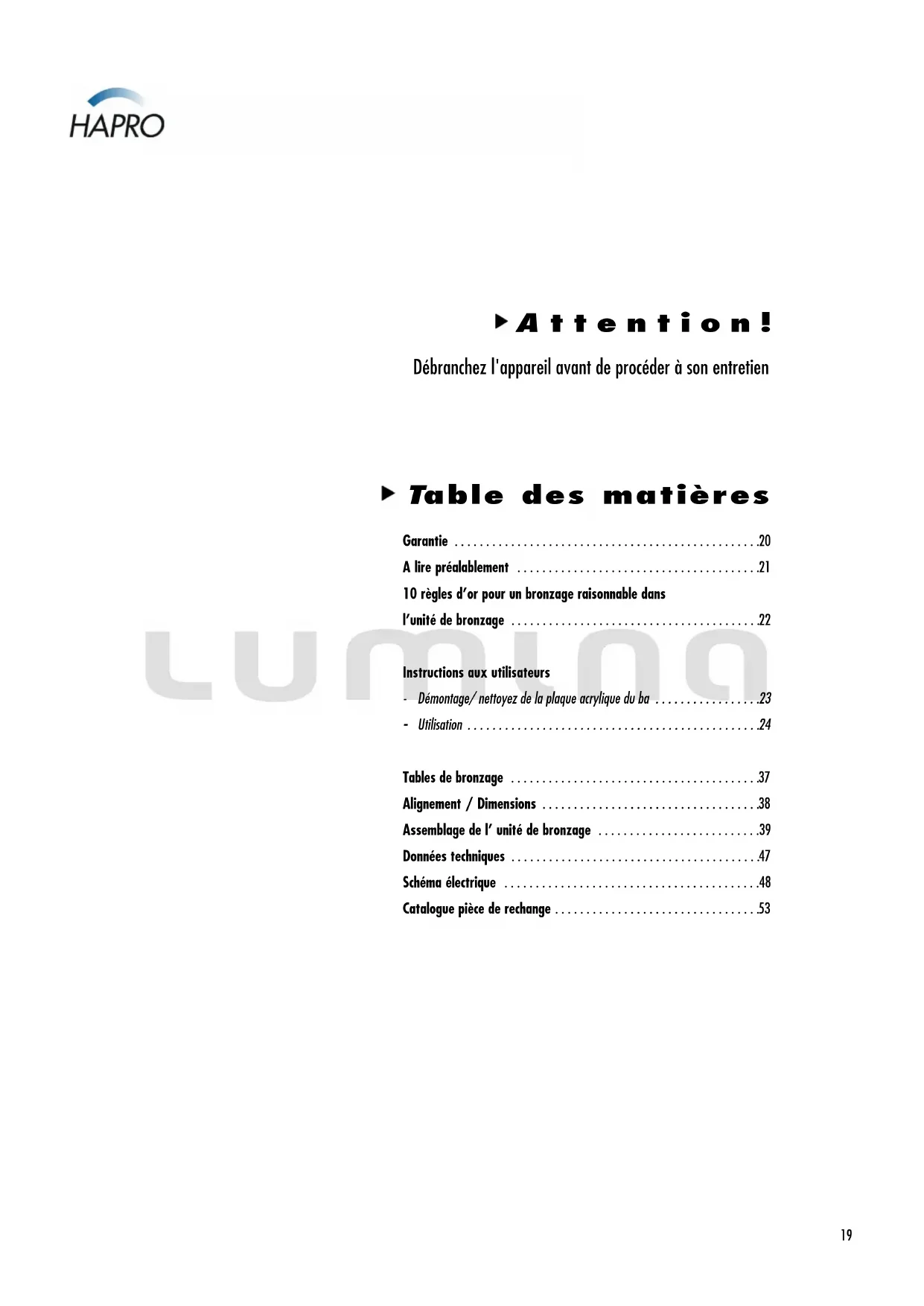

Table des matières
Garantie 20
Préalablement 21
10 règles d'or pour un bronzing raisonnable dans
1. Unité de bronmage 22
Instructions aux utilisateurs
Démontage/nettoyage de la plaque acrylique du ba 23
- Utilisation 24
Tables de bronzage 37
Assemblage de l'unité de bronmage 39
Données techniques 47
Schéma électrique 48
Catalogue pièces de rechange 53
Nous souhaiterions vous féliciter pour l'achat de votre unité de bronzage Lumina et vous remercier pour la confiance que vous nous accordez.
Nos appareils de bronzage sont fabriqués avec le plus grand soin et sont de la plus haute qualité. Tous les Lumina satisfont aux normes internationales IEC/EN et portent le label de qualité Kema. Nous offrons une garantie d'usine de 1 an.
La garantie débute à la date d'achat. Durant la période sous garantie, nous réparerons gratuitement tout dysfonctionnement résultant d'une défectuosité au niveau des matériaux ou de la fabrication. Pour tout travail devant être effectué sous garantie, veillez contacter votre revendeur.
Afin d'introduire une demande sous les termes de cette garantie, vous devez être en mesure de produire l'origine de la facture ou le reçu portant la date d'achat. Le type ainsi que le numéro de série du matériel devraient être mentionnés.
La garantie est soumise aux règlements nationaux concernant la détermination de la garantie des produits.
Ne sont pas couverts par cette garantie:
- Les unités dont les étiquettes indiquant le type, le nombre de série et/ou d'autres étiquettes d'identification ont été ôtées, abimées ou falsifiées.
- Les lampes, boutons de démarrage et plaques acryliques.
- Les dégâts résultant d'une utilisation abusive de la part de l'acheteur, d'une négligence, du transport, d'une utilisation ou d'un entretien impropre.
- Les dégâts résultant de l'utilisation d'accessoires n'ayant pas été fournis à l'origine par Hapro ou d'accessoires de qualité inférieure.
- Les dégâts causés par une installation, une réparation ou un assemblage n’ayant pas été réalisé par du personnel agréé par Hapro.
- Les dégâts causés par le feu, l'orage, les tremblements de terre ou toute autre catastrophe naturelle.
Préparer mentalement
1 Prenez immédiatement contact avec votre revendeur agréé Hapro si l'unité ne fonctionne pas tel que décrit dans ce manuel. 2 Ne faibles pas fonctionner cette unité dans un endroit humide. 3 Assurez-vous toujours que les fusibles sont capables de supporter la charge. Cette unité doit être protégée par un interrupteur de court-circuit à la masse (GFCI) ou 0.03A. Si l'installation n'est pas connectée au moyen d'une prise, un dispositif d'installation ou un commutateur tous pôles devra être placé. 4 Débranchez toujours la prise de courant de l'unité lorsque vous entretenez ou nettoyez la structure interne de la cabine. Tout entretien dont la procédure n'est pas décrite dans le présent manuel ne devrait être effectué que par un électricien qualifié. N'utilisez en aucun cas des produits à base d'alcool qui pourraient détériorer la plaque. 5 Lors de l'installation de l'appareil, veillez à prendre en compte les distances minimales recommandées, indiquées dans le chapitre Dimensions / Mise en place. 6 Si l'appareil doit être placé dans une cabine, les parois doivent de préférence disposer de l'espace minimum requis, les distances minimales étant reprises dans le chapitre "Montage de l'appareil de bronzage". Ceci est nécessaire pour assurer une bonne circulation de l'air autour de l'appareil. 7 Évitez que la plaque acrylique n'entre en contact avec des objets tranchants. 8 L'appareil ne peut être utilisé si : l'utilisateur ne porte pas de lunettes de protection contre les UV ; il n'y a pas de plaque acrylique sur l'appareil de bronzage ; la ventilation de l'appareil ne fonctionne pas de manière optimale ; la température à l'intérieur de la cabine est égale ou supérieure à 30°C. Le Lumina doit toujours être connecté sur une minuterie externe.
9 Remplacement des lampes et des starters ; tourner la lampe d'un quart de tour vers la gauche pour l'enlever. Tournez les starters 9 4 d'un quart de tour vers la gauche pour les enlever. Suivez ces instructions en ordre inverse pour le placement des lampes et des starters. 10 Remplacez les plaques acryliques toutes les 1200 heures d'utilisation pour une efficacité optimale de l'appareil. 11 Pour une efficacité optimale, remplacez les lampes à pression suivant les indications du fabricant. Remplacez-les uniquement par une lampe du même type. 12 Jetez les lampes usagées en respectant les prescriptions légales en la matière. 13 Remarque : pour le nettoyage de la plaque acrylique, n'utiliser qu'un nettoyant spécial pour acrylique. Ne jamais employer de produits nettoyants à base d'alcool, eux-ci pouvant endommager la plaque acrylique. Nonutilizzare mai detergenti contenti alcool che potrebbero danneggiare la lostra in materiale acrilico. 14 Le niveau UV de votre appareil de bronzage est mentionné sur l'étiquette de spécifications. 15 La radiation UV du soleil ou des bancs solaires peut causer des dommages aux yeux et à la peau. Les effets biologiques dépendant de la qualité et de la quantité de la radiation ainsi que de la sensibilité de la peau et des yeux de l'individu. 16 La peau peut HALER après une exposition excessive. Cette exposition à radiation peut mener à un vieillissement de la peau ainsi qu'au risque élevé de formation des tumeurs de la peau. 17 L'œil exposé peut développer une inflammation et parfois - p. e. après une opération à cause de cataracte - on peut constater une dégradation de la rétine. Cataracte peut se former après des expositions excessives. 18 Si le cordon d'alimentation est endommagé, il doit être remplacé par le fabricant ou une personne qualifiée, afin d'éviter tout danger.
Attention:
Consultez la table de bronze pour les temps de fonctionnement conseillés. Les réparations ne peuvent être effectuées que par du personnel qualifié.
Attention: en cas d'entretien ou de réparation de l'appareil, la tension d'alimentation doit être systématiquement débranchée.
10 Règles d'or pour un bronze raisonnable
Ces règles sont en accord avec les règlements européens relatifs à une utilisation sûre des installations de bronzage. Nous vous conseillons d'informer vos clients de ces règles.
1 Avant votre première séance de bronzage, veuillez tout d'abord lire attentivement les instructions de bronzage reprises dans cette brochure et suivre toutes les recommandations. 2 Seules les personnes de plus de 15 ans présentant un type de peau 2-6 seront autorisées à prendre un bain de soleil sur l'appareil de bronzage. Les enfants de moins de 15 ans et les personnes représentant un type de peau 1 ont une peau extrêmement sensible à la lumière ultraviolette. 3 Veillez à ce que vos clients prennent un jour de repos après leur premier bain de soleil. Si des réactions cutanées indésirables ne se présentent pas, ils pourront suivre la cure. 4 Veillez à ce que vos clients ne fassent pas plus d'une seule séance de bronzage par jour. Cette règle s'applique au bronzage sur installation solaire tout comme au bronzage à la lumière naturelle du soleil. Il ne fait d'ailleurs aucune distinction entre les deux. Si on tient compte de l'exposition à la lumière naturelle du soleil, le nombre maximum de séances sur installation solaire devrait être d'environ 50 séances par année. 5 Certains médicaments et produits de beauté contiennent des substances pouvant causer des réactions indésirables lorsqu'elles sont combinées à une exposition aux rayons UV. D'autres substances peuvent également parfaitement représenter des effets similaires. Voici une liste de substances susceptibles de provoquer des réactions en cas d'exposition à des rayons UV: - Sulfamide - dans différents médicaments dont les antibiotiques Tetracyclines - dans les antibiotiques, les réparations anti-acné - Acide nalidixine - dans les medications de traitement des infections des voies urinaires - Chlorothiazide - dans les diuretiques - Sulfonylurée - dans les medications contre le diabète - Phenothiazines - dans les medications anti-stress - Triacetyldiphenylisatine - dans les laxatifs Psoralènes - dans les accélérateurs de bronzage Cyclamates - dans les édulcorants - Acide para-aminobenzoique (PABA) - dans les huiles/cremes de protection solaire - Ambrette musc, huile musc - dans les parfums Agents blanchissants - dans les poudres/liquides à lessiver - Eosine - dans les colorants - Salicylamide halogéné - dans les substances anti-fongiques
6 Lorsque combinés à une exposition aux rayons ultraviolets, les produits cosmétiques - perfumes et maquillages, peuvent entrainer une réaction de la peau. Veiliez à ce que vos clients aient la peau propre, lorsqu'ils prenent un bain de soleil. Cérains produits pénétre profondement dans la peau. Veiliez à ce que vos clients nettoient à fond leur peau, quelques heures avant chaque bain de soleil. Le moins c'est de ne pas utiliser de maquillage, un jour avant la seance de bronzage. Les clients doivent enlever leurs bijoux avant de se bronzer. 7 Veillez a ce que vos clients n'utilisent pas de crème / huié antisolaire, ou de produits solaires autobronzants sous l'appareil de bronzage. Ces produits contiennent des substances qui influençent les temps de bronzage et rendent des lors les temps prevus peu fiables. Veillez, de plus, à ce que vos clients n'utilisent pas de pilules de bronzage en combinaison avec une cure de solarium ou des bains de soleil en plein air. La combinaison des pilules de bronzage et des rayons UV peut augmenter les risques d'irritation de la peau et de coups de soleil. 8 Si, après un bain de soleil, la peau est rouge et tendue, elle a sans doute eu un coup de soleil. Attendez que ces symptômes aient disparus avant de vous faire à nouveau bronzezer, contrôlez le plan de la cure de bronzage de vos clients et voirlez à ce que la séance de bronzage de vos clients soit plus courte. Si vos séances de bronzage donnent lieu à des réactions indésirables que vous ne pouvez expliquer, voirlez à ce que vos clients arrêtant la cure de bronzage. Conseilz à votre client de consulter un medecin, si les troubles cutanés ne disparaisent pas en peu de temps. 9 Veillez à ce que vos clients protégent toujours leurs yeux avec des lunettes de soleil spéciales - même si vous avez vu des photos de personnes se faisant bronze sans utiliser de lunettes protecrices. Les rayons UV qui penèntre directement dans les yeux peuvent être à l'origine de troubles de la vue (écité des neiges, conjonctivités actiniques ou cataractes). 10Réduisez le temps de bronzege de 20% durant les 50 premières heures d'utilisation des (nouvelles) installations de bronzege. Au cours de ces 50 premières heures, les lampes n'émettent pas 100% d'énergie comme d'habitude mais bien 120% d'énergie. Àpres ces 50 premières heures, les lampes émettront la capacité normale, soit entre 95% et 100%.
Si vos clients utilisent des médicaments, demandez-leur de consulter d'abord leur médecin pour lui demander s'ils sont bien autorisés à suivre une cure de bronzage.
Démontage des plaques acryliques
Dévissez les deux fermetures rapides.
Otez la plaque acrylique.
En remettant la plaque acrylique en place, veillez à bien la placer derrière le petit rebord.
Dévissez les six vis.
Otez les profils en aluminium.
Otez la plaque acrylique.
Lisez compteur horaire
Enlevez les lampes pour replacer le Xsens flacon.
Lors du montage de la plaque acrylique, placez celle-ci entre les petits rebords.

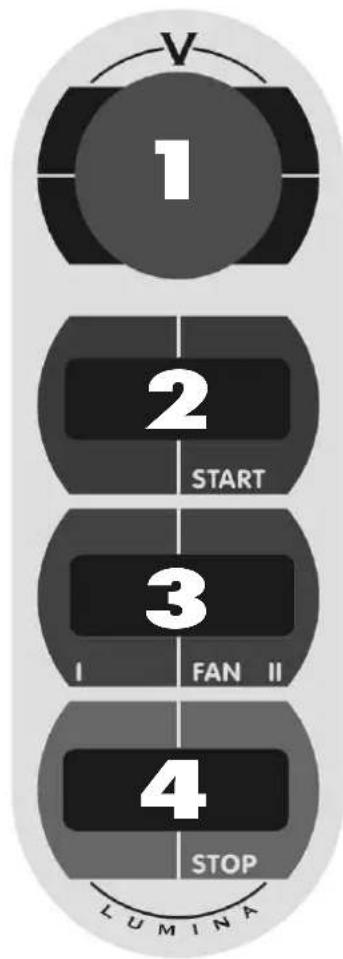

affichage du panneau de commandes (minutes, remontage)
Démarrage de l'appareil de bronzage à l'aide d'une minuterie à distance avec fonction de démarrage rapide.
Augmentation ou diminution de la quantité d'air sur le corps. Régulable sur 2 positions.
Arrêt de l'appareil de bronzage.
Tournez la colonne dans la boîte. Dévissez ensuite les 10 boulons à six pans creux [M6 x 12] pour les tôles VSA et enlevez le profil de sécurité (1). Débranchez les 4 fiches des tôles VSA et retirez les tôles VSA.
Placez la colonne sur le châssis et fixez-la à l’aide de quatre bagues de carrosserie et 4 écrous [M8]. Replacez les plaques VSA sur le nombre (numéro 1 à gauche). Fixez le profil de sécurité à l’aide des boulons à six pans creux correspondants. Raccordez ensuite les fiches à la plaque électrique sur les toles VSA correspondantes.
Fixez le bac du module Xsense sur le chassis de la plaque électrique, avec deux bagues de retenue et deux vis [M4 x 10]. Placez le module Xsens dans le bac.
Raccordez la fiche du module Xsense, attention: couleur sur couleur. Raccordez le tuyau d’évacuation au bol du module Xsense.
Raccordez les fiches de l'arrêt d'urgence et de la lampe d'ornement. Voir illustration. ATTENTION: couleur sur couleur.
Placez la plaque métallique sur le chinois et vissez-le à l'aide de 4 boulons à six pans creux galvanisés [M6 x 25].
Placez le bouchon de la soufflerie sur la colonne et vissez-le à l’aide de 4 boulons [M6 x 55] et 4 bagues de carrosserie. Raccordez les 2 fiches sur le côté gauche de la plaque électrique. Attention: couleur sur couleur.
Si les portes ne pendent pas de manière uniforme (voir exemple 1), tournez les 4 excentriques (voir exemple 2) pour bien régler les portes (voir exemple 3).
Cliquez les 2 barres de charnière sur les chapeaux au bas des portes gauche et droite.
Installez le câble des deux portes sur la colonne et guidez le câble derrière la gaine de la charnière comme indiqué.
Raccordez les fiches du câble de gauche sur les tôles VSA 1 et 2 et sur la plaque électrique. Raccordez les fiches du câble de droite sur les tôles VSA 3 et 4 et sur la plaque électrique. ATTENTION: couleur sur couleur. Veillez à ce que le câblage ne soit jamais en contact avec des bords coupants.
Raccordez la fiche du bouchon de la soufflerie au panneau de commande (1). Raccordez les fiches du panneau à la plaque électrique (2). Attention: couleur sur couleur. Installez le panneau sur la colonne avec 4 bagues de carrosserie et 4 boulons à six pans creux [M6 x 20].
Dévissez quelque peu les boulons à six pans creux pour glisser les plaques de couverture gauche et droite entre la colonne et le bouchon de soufflerie. Attention, veillez à ce que la partie arrondie des plaques de couverture se trouve toujours côte à côte. Revissez ensuite quelque peu les boulons à six pans creux du bouchon de la soufflerie. Glissez la languette Xsens dans le trou du bouchon de la soufflerie.
Contrôlez lors du raccordement au réseau le type de réseau disponible chez vous. Différents raccordements selon les fig. 2, 3 et 4 (raccordement d'usage).
Tirez le câble de l'appareil de monnaie par l'émerillon B. Raccordez ensuite le câble selon la fig. 1. Vissez ensuite l'émerillon.
Tirez le cable pour l'audio par l'émerillon C et raccordez-le. Vissez ensuite l'émerillon.
Vissez partiellement les 2 boulons à six pans creux [M6 x 20] dans les bras des charnières supérieures. Raccordez la fiche de la plaque arrière sur la plaque électrique et placez la plaque arrière sur les boulons à six pans creux. Vissez 2 boulons à six pans creux [M6 x 20] dans les bras des charnières inférieures, 2 boulons à six pans creux [M6 x 20] dans la plaque du filtre et les 2 boulons à six pans creux [M6 x 20] dans les plaques de couverture gauche et droite. Vissez ensuite tous les boulons à six pans creux.
