Caractéristiques	Détails
Type de hotte	Hotte décorative
Dimensions	60 cm de largeur
Débit d'aspiration	Jusqu'à 700 m³/h
Niveaux de puissance	3 niveaux + mode intensif
Éclairage	LED intégré
Filtre	Filtre à graisse en aluminium, lavable
Installation	Installation murale
Consommation énergétique	Classe d'efficacité énergétique A
Fonctionnalités supplémentaires	Fonction de rappel, contrôle tactile
Maintenance	Filtres à nettoyer régulièrement, entretien facile
Sécurité	Protection contre la surchauffe
Garantie	2 ans
Poids	Environ 15 kg

FOIRE AUX QUESTIONS - HDC6475TG SAMSUNG

Comment nettoyer les filtres de la hotte SAMSUNG HDC6475TG ?

Pour nettoyer les filtres, retirez-les en suivant les instructions du manuel d'utilisation. Lavez-les à l'eau chaude savonneuse et rincez soigneusement. Assurez-vous qu'ils soient complètement secs avant de les remettre en place.

Que faire si la hotte ne s'allume pas ?

Vérifiez que la hotte est correctement branchée et que l'alimentation électrique fonctionne. Assurez-vous que le disjoncteur n'a pas sauté. Si le problème persiste, contactez un service technique.

Pourquoi ma hotte SAMSUNG HDC6475TG fait-elle du bruit ?

Un bruit excessif peut être causé par des filtres encrassés ou des objets coincés dans le ventilateur. Nettoyez les filtres et vérifiez l'intérieur de la hotte pour retirer tout objet étranger.

Comment régler la vitesse de la hotte ?

La hotte SAMSUNG HDC6475TG dispose de plusieurs réglages de vitesse. Utilisez les commandes situées sur le panneau de contrôle pour sélectionner la vitesse désirée selon le niveau de cuisson.

Est-ce que la hotte peut être utilisée sans conduit d'évacuation ?

Oui, la hotte peut être utilisée en mode recyclage avec des filtres à charbon. Assurez-vous d'installer les filtres appropriés conformément aux instructions du manuel.

Comment savoir quand il est temps de remplacer les filtres à charbon ?

Il est recommandé de remplacer les filtres à charbon tous les 6 à 12 mois, en fonction de l'utilisation. Si vous remarquez une odeur persistante de cuisson, il est probablement temps de les changer.

La hotte émet-elle des odeurs même après nettoyage, que faire ?

Si des odeurs persistent, vérifiez que les filtres à charbon sont en bon état et remplacés si nécessaire. Assurez-vous également que le conduit d'évacuation est propre et dégagé.

Quelle est la puissance d'aspiration de la hotte ?

La puissance d'aspiration de la hotte SAMSUNG HDC6475TG est de 600 m³/h, ce qui est suffisant pour une utilisation dans des cuisines de taille moyenne.

MODE D'EMPLOI HDC6475TG SAMSUNG

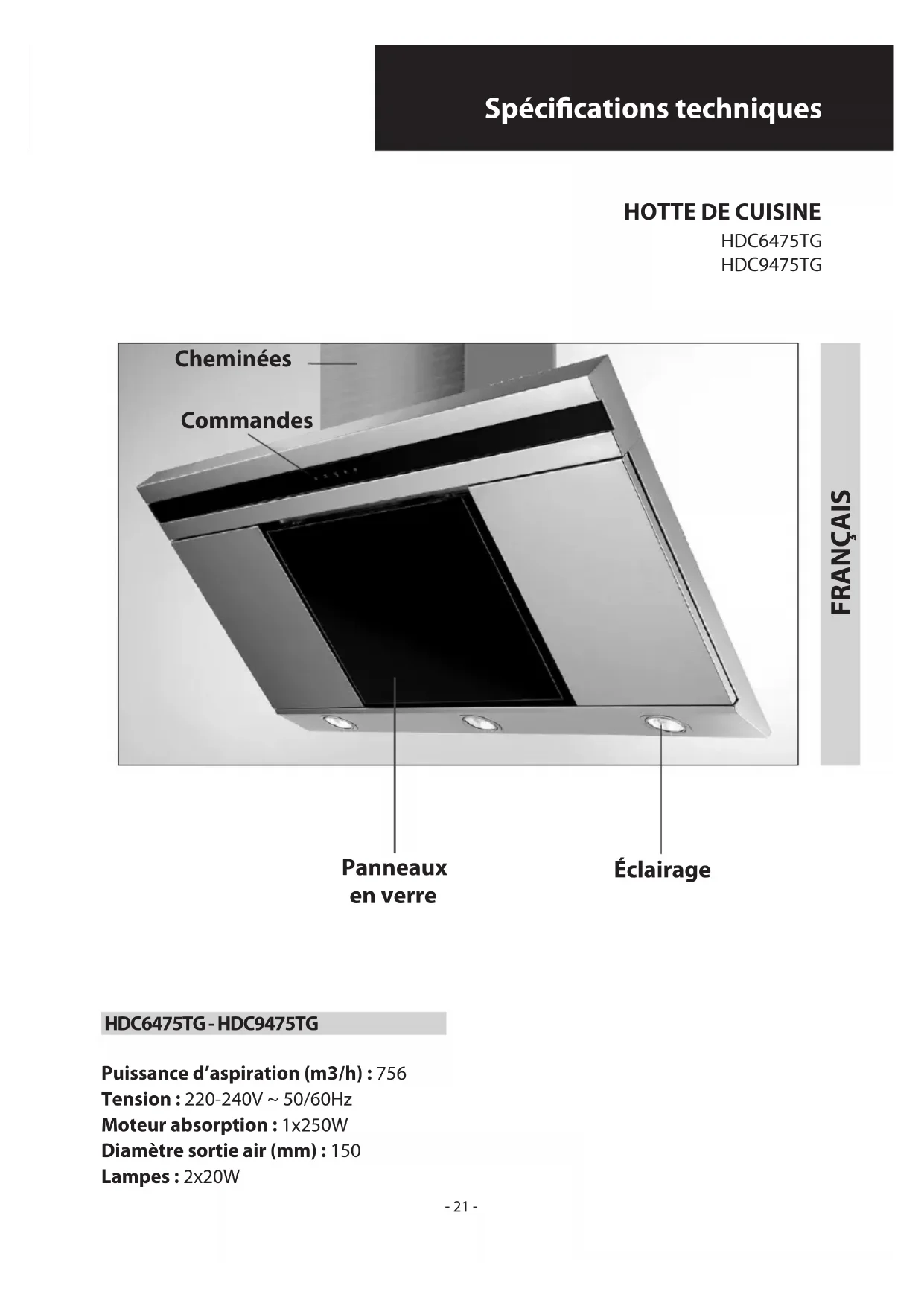

F HOTTE DE CUISINE - Notice d'utilisation

GB COOKER HOOD - User instructions

Puisance d'aspiration (m3/h): 756

Tension: 220 - 240V 50 / 60Hz

Moteur absorption: 1 × 250W

Diametre sortie air (mm) : 150

Lampes:2x20W

Puisance d'aspiration (m3/h): 756

Tension: 220 - 240V 50 / 60Hz

Moteur absorption: 1 × 250 ~W

Diametre sortie air (mm) : 150

Lampes:2x20W

GENERALITIES

Lire attentivement le contenu du mode d'emploi puisqu'il fournit des indications importantes concernant la sécurité d'installation, d'emploi et d'entretien. Le conserver pour d'ultérieures consultations. L'appareil a ete concu pour etre utilise dans le modele aspirant (evacuation de l'air a l'extérieur -Fig.1B), filtrant (retour de I'air a I'intérieur -Fig.1A).

CONSEILS POUR LA SECURITE

Attention, lorsqu dans la même piece vous utilisez

simultanément la hotte à évacuation avec un brûleur ou une cheminée alimentés par une énergie autre que l'électricité, vous pouvez creer un problème "d'inversion de flux". Dans ce cas la hotte aspire l'air nécessaire à leur combustion. La dépression dans le local ne doit pas dépasser les 4 Pa (4x10-5 bar). Pour un fonctionnement en toute sécurité, n'oubliez pas de prévoir une ventilation suffisante du local. Pour l'évacuation vers l'extérieur, veuillez vous reférer aux dispositions en vigueur dans votre pays.

Avant de brancher la hotte au réseau de distribution électrique:

• dire les données reportées sur la plaquette d'identification (appliquée à l'intérieur de la hotte) pour vérifier si le voltage et la puissance correspondant à ceux du réseau. Contrcler aussi si la prise est adaptée. - En cas de doutes, contacter un électricien qualifié.
• Si le cable d'alimentation est abi me, il faut le remplacer par un autre cable ou par un ensemble, spécialement prevus, que vous pouvez commander au fabricant ou a un de ses services d'assistance technique.

Attention!

Dans certaines circonstances les electroménagers peuvent etre dangereux.

A) N'essayez pas de contrôle l'état des filtres quand la hotte est en marche.
B) Ne jamais toucher les lampes et les zones adjacentes, pendant et tout de suite après l'utilisation prolongée de l'éclairage.
C) Il est absolument interdit de flamber sous la hotte.
D) Évitez de laisser des flammes libres, elles sont dangereuses pour les filtres et pour les risques d'incendie.
E) Surveiliez constamment les fritures pour éviter que l'huile surchauffée prenne feu.
F) Avant de proceder à toute opération d'entretien, coupez l'alimentation electrique de la hotte.
G) Cet apparéil ne peut pas être utilisé par des enfants ou par des personnes nécessitant une surveillance.
H) Veillez à ce que les enfants ne jouent pas avec l'appareil.

I) Lorsque la hotte est utilisé en présence d'appareils utilisant du gaz ou d'autres combustibles, la piece doit être correctement ventilée.
L) Si le nettoyage n'est pas réalisé conformément aux instructions, un incendie peut se déclarer.

Cet apparéil est marqué conformément à la Directive française 2002/96/CE sur les déchets d'équipements électriques et electroniques (DEEE). Assurez-vous que cet apparéil soit mis au rebus selon la réglementation en vigueur, vous éviterez ainsi des conséquences néfastes sur l'environnement et la santé.

Le symbole appliqué sur le produit ou sur la documentation jointe rappelle que cet apparéil ne doit pas être traité comme un déchet domestique mais faire

I'objet d'une collecte sélective dans une déchetterie spécialisée dans le recyclage des appareils électriques et électroniques. Conformez-vous aux réglementations locales sur la collecte et l'élimination des déchets. Pour tout autre renseignement sur le traitement, la recupération et le recyclage de cet apparéil, veuillez contacter le bureau concerné de votre ville, le service de collecte des déchets domestiques ou le magasin où vous avez achété votre apparéil.

INSTRUCTIONS POUR L'INSTALLATION

Le montage et le branchement électrique doivent etre effectués par un personnel spécialise.

- Connexion électrique

L'appareil est construit en classe II, pour cela,aucun cable ne doit etre connecte avec la prise terre.

La prise doit être accessible après l'installation de l'appareil.

Si l'appareil est équipé d'un cordon dépourvu de fiche, un interrupteur omnipolaire ayant une distance d'ouverture des contacts d'au moins 3 mm, dimensionné à la charge et conforme aux réglementations applicables en la matière, doit être intercalé entre le secteur et l'appareil.

La connexion avec le réseau électrique doit être executée comme suit:

MARRON = L phase

BLEU = N neutrte

• En cas de table de cuisson électrique, à gaz ou à induction, il faut prévoir une distance de sécurité d'au moins 45 cm entre cette dernière et le point le plus bas de la hotte. Sil doit être utilisé un tuyau de connexion composé de deux ou plusieurs parties, la partie supérieure doit être à l'extérieur de cette inférieure. Ne pas relier le tuyau d'échémpement de la hotte à un conduit dans lequel circule de l'air chaud ou employé pour evacuer les fumées des apparèils alimentés par une énergie différente de cette électrique.
• S'il s'agit d'une hotte aspirante, il faudra prévoir une ouverture pour l'évacuation de l'air.
• Nous conseillons d'utiliser un tuyau d'évacuation de l'air de même diamètre que l'orifice de sortie de l'air. L'utilisation d'une réduction pourrait diminuer les performances du produit et augmenter le niveau sonore.
• Avant de procéder aux opérations de montage, otez le filtré anti-gras B (Fig. 5) pour facilititer la manipulation de l'appareil. Avant d'effectuer cette opération, procédez comme suit, selon les différents modèles :

MODELE 1

Enlevez les 3 panneaux A comme illustré Fig.4a.

Tirez la poignee B comme illustré Fig.5 MODELE 2

Ouvrez le panneau C comme illustré Fig. 4b.

Tirez la poignee B comme illustré Fig. 5.

Fixation murale

Tracez une ligne sur le mur correspondant au côté inférieur de la hotte Fig. 2A (en respectant la distance de sécurité du plan de cuisson Fig. 2B).
- Positionnez le gabarit de perçage contre le mur, en veillant à ce que la ligne se superpose bien à la ligne tracee precedement sur le mur.
- Reprez et percez les trous de fixation (Fig. 3).
- Fixez les 2 vis supérieures K sans serrer à fond et les chevilles expansives (Fig. 3).
- Accrochez l'appareil au mur, alignez-le à l'horizontal et serrez les vis K (Fig. 6).
- Une fois le réglage effectué, fixez la hotte définitivement à l'aide des 2 vis C (Fig. 7).
- Pour les opérations de montage, utilisez des vis et des chevilles adaptées à la nature du mur (béton armé par ex. ou placopâtre, etc.).

• Si les vis et chevilles sont fournies avec l'appareil, assurez-vous qu'elles soient bien adaptées à la nature du mur qui supportera la hotter.

- Installation des modeles avec cheminees decoratives

Mettre des gants pour-retirer le film protecteur de la cheminée en faisant attention à ne pas la rayer. (Fig.8A)

Préparez l'alimentation électrique à l'intérieur de l'espace prévu pour le raccord décoratif.

Réglez la largeur de l'étrier de support du raccord supérieur (Fig.8 C). Ensuite fixez-le au plafond, en position axiale par rapport à votre hotte, à l'aide des vis A (Fig.8 C) et en respectant la distance à partir du plafond indiquée (Fig. 8 B). A l'aide d'un tuyau flexible L raccordez la bride C au trou d'évacuation de l'air (Fig. 8 D).

Glissez la cheminée supérieure à l'intérieur de la cheminée inférieure. Deboîtez la cheminée supérieure jusqu'à l'étrier et fixez-la à l'aide des vis F (Fig. 8 C).

- Version recyclage

Monter les filtres dans le groupe d'aspiration en les centrant bien à l'intérieur de la hotte et en les faisant pivoter de 90 degrés jusqu'àu déclic (Fig.10).

EMPLOIETENTRETIEN

• Il est conseilé demettre en service la hotte quelques minutes avant de commencer à cuisine. De même il est conseilé de l'arrête 15 minutes après avoir terminé la cuisson pour éliminer au maximum les odeurs et evacuer l'air vicié.
  Le bon fonctionnement de la hotte est lie à la fréquence des opérations d'entretien et, plus particulièrement, à l'entretien du filtré anti-graisse et du filtré à charbon actif.
• Le filtrte anti-graisse a pour role de retenir les particules grasses en suspension dans l'air. Il peut donc se boucher plus ou moins rapidement selon la fréquence d'utilisation de la hotte.
• Pour prévenir tout risque d'incendie, il faut laver les filtres anti-graisse au moins tous les 2 mois, ces derniers son lavables même au lave-vaiselle.
• Àpres plusieurs lavages,ils peuvent changer de couleur.Ceci ne donne pas droit à réclamation ni droit,par conséquent,a leur remplacement.

Le non-respect des consignes de remplacement et de lavage peut entrainer un risque d'incendie des filtres anti-graisse.

• Les filtrés à charbon actif servent à filtrer l'air qui est ensuite renvoyé dans la pierce. Les filtrés ne sont ni lavables ni régénabler, il faut par conséquent les changer au moins tous les quatre mois. La saturation du charbon actif dépend de l'utilisation plus ou moins prolongée de l'appareil, du type de cuisine pratiquée et de la régULARité du nettoyage du filtré anti-graisse.
• Nettoyez féquèment la hotter, à l'intérieur et à l'extérieur, à l'aide d'un chiffon imbibé d'alcool dénaturé ou de détergents liquides neutres non abrasifs.
• N'utiliser l'éclairage de la hotte que pendant la cuisson, ce dernier n'est en effet pas conscience pour un éclairage général prolongé de la piece. Une utilisation prolongée de l'éclairage diminue considérablement la durée de vie moyenne des lampes.

- Remplacement des lampes halogenes (Fig. 9).

Pour changer les lampes halogènes B retirez le verre C en faisant levier dans les fentes prévues.

Remplacez-les par des lampes de même type.

Attention: ne touchez pas aux lampes mains nues.

Touche B = allume/éteint la hotte. L'appareil s'allume à la 1^ vitesse. Si la hotte est allumée, appuyer sur la touche pendant 2 sec. pour éteindre. Si la hotte se trouve à la 1^ vitesse, il n'est pas nécessaire de tener la touche appuyée pour éteindre. Cela diminue la vitesse du moteur.

Display C = indique la vitesse du moteur selectionnee et l'activation du Minuteur.

Touche D = allume la hotter. Augmente la vitesse du moteur. En pressant la touche de la 3ème vitesse, la fonction intensive s'active pendant 10 minutes, puis l'appareil recommence à fonctionner à la vitesse d'exercice au moment de la première activation. Pendant cette fonction le display clignote.

Touche E = au moment de l'activation le Minuteur temporise les fonctions pendant 15 minutes, après quoi ces dernières s'éteignent. En pressant la touche E, le Minuteur se désactive. Quand la fonction Minuteur est active, le point decimal doit cligner sur l'écran. Si la vitesse intensive est en fonction, le Minuteur ne peut être activé.

En pressant la touche E pendant 2 secondes, quand l'appareil est eteint, la fonction "clean air" s'active. Cette derniere met en marche le moteur chaque heures pendant 10 minutes à la première vitesse. Durant le fonctionnement I'ecran doit visualiser un mouvement rotatif des segments peripheriques. Aprexs quoi le moteur s'eteint et I'ecran doit visualiser la lecture C^ fixe, jusqu'à ce qu'après 50 autres minutes, le moteur reparte pendant 10 minutes supplémentaires et ainsi de suite. Pour returner au fonctionnement normal presser n'importe queelle touche sauf celle de I'ecclairage. Pour désactiver la fonction presser la touche E^

- Saturation filtrres anti-gras/charbon actif:

• Quand l'afficheur C clignote et visualise alternatively la vitesse de fonctionnement et la lecture F (1 et F par ex.) il est temps de laver les filtres anti-gras.

• Quand l'écran C clignote et visualise alternatively la vitesse de fonctionnement et la lecture A (1 et A par ex.) il est temps de changer les filtres à charbon actif.

Après avoir remis le filtré propre à sa place, procédé à une remise à zéro de la mémoire électronique en appuyant 5 secondes de suite sur la touche A jusqu'à ce que Fou A cesse de clignoter sur l'afficheur C.

Lorsque le témoin lumineux "saturation filtres" clignotte les filtres antigraissée doit être lavés. Lorsque le témoin s'allume sans clignoter les filtres antigraissée doit être lavés et les filtres au charbon replacés (dans le cas d'un fonctionnement avec la version recyclage). ÀpRES cette opération, il faut appuyer sur la touche permettant de le rétabir.

NOUS DÉCLINONS Toute RESPONSABILITÉ POUR LES ÉVENTUELS DÉGATS PROVOQUÉS PAR L'INOBSERVATION DES SUSDITES INSTRUCTIONS.

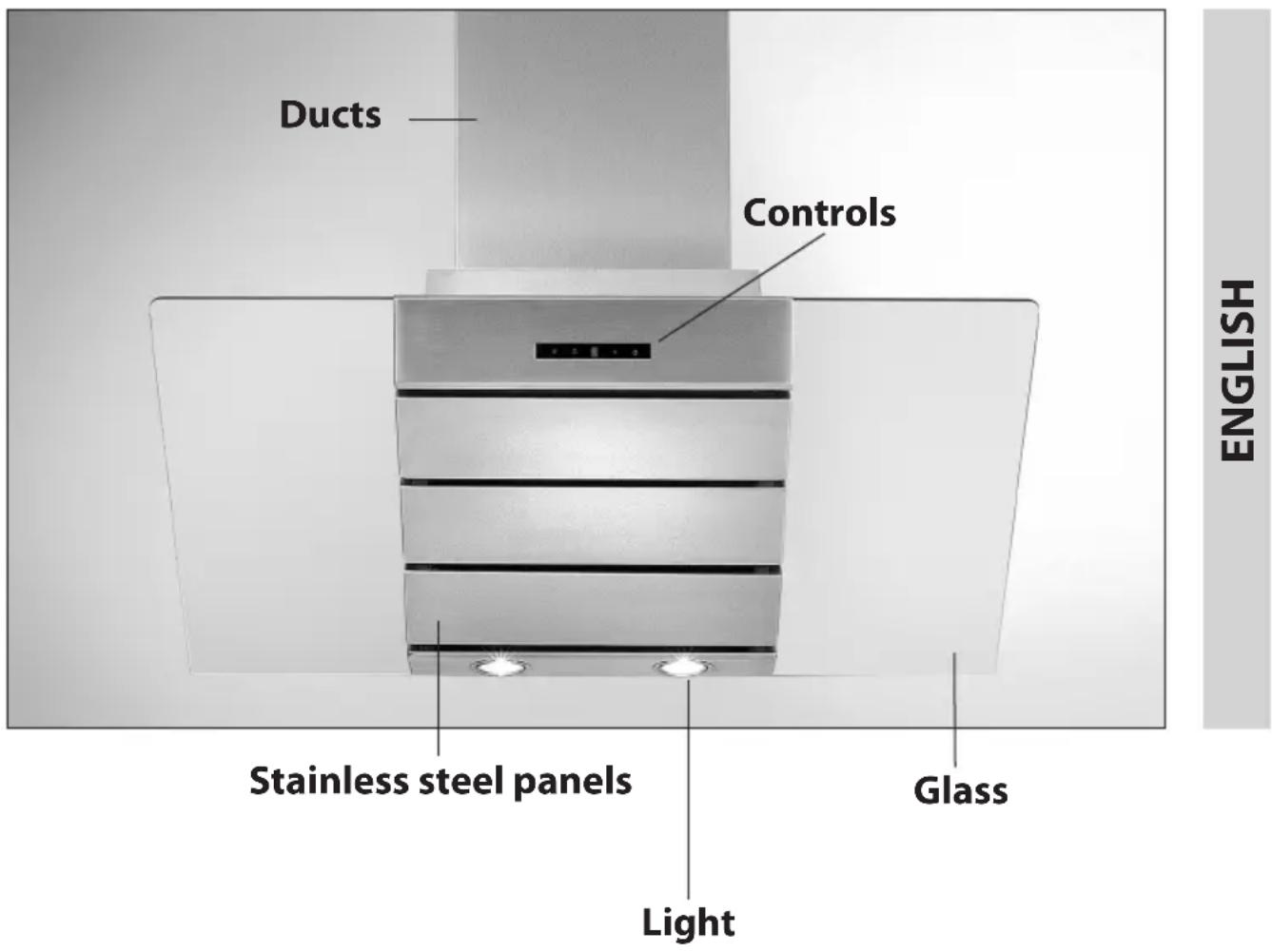

RANGE HOOD

HCO6475TG-HCO9475TG

HDC6675TG-HDC9675TG

HDC6675UG-HDC9675UG

HCO6475TG - HCO9475TG

HDC6675TG-HDC9675TG

HDC6675UG - HDC9675UG

Antes del ligar o modelos à rede électrique:
