BEDIENUNGSANLEITUNG HDC6475TG SAMSUNG

DUNSTABZUGSHAUBE - Gebrauchsanweisung

Saugleistung (m3/h): 756

Betriebsspannung: 220-240 V ~ 50/60Hz

Motorleistungsaufnahme: 1x250 W

Abluftrohr-Durchmesser (mm): 150

Lampen: 2 × 20 W

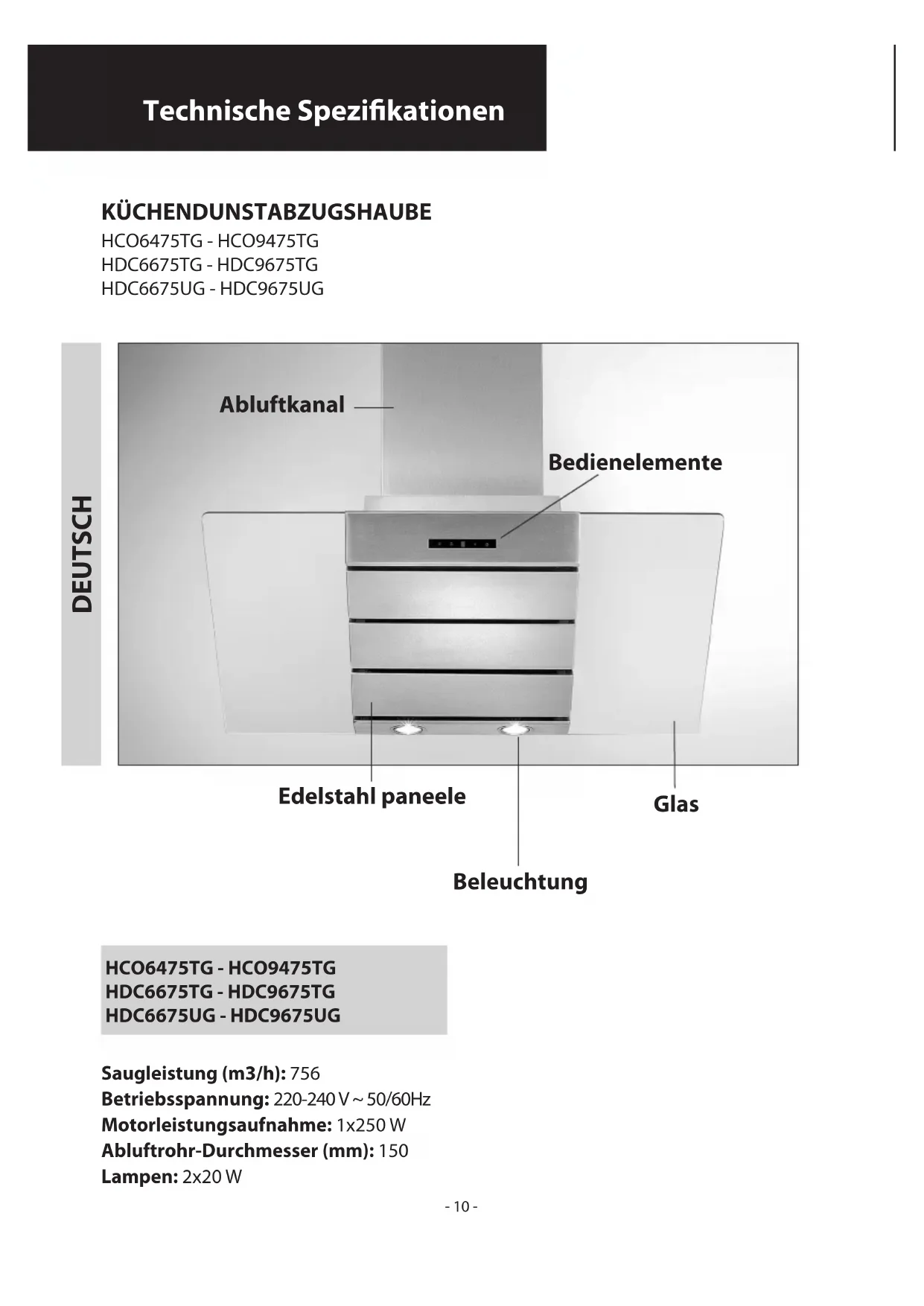

Technische Spezifikationen

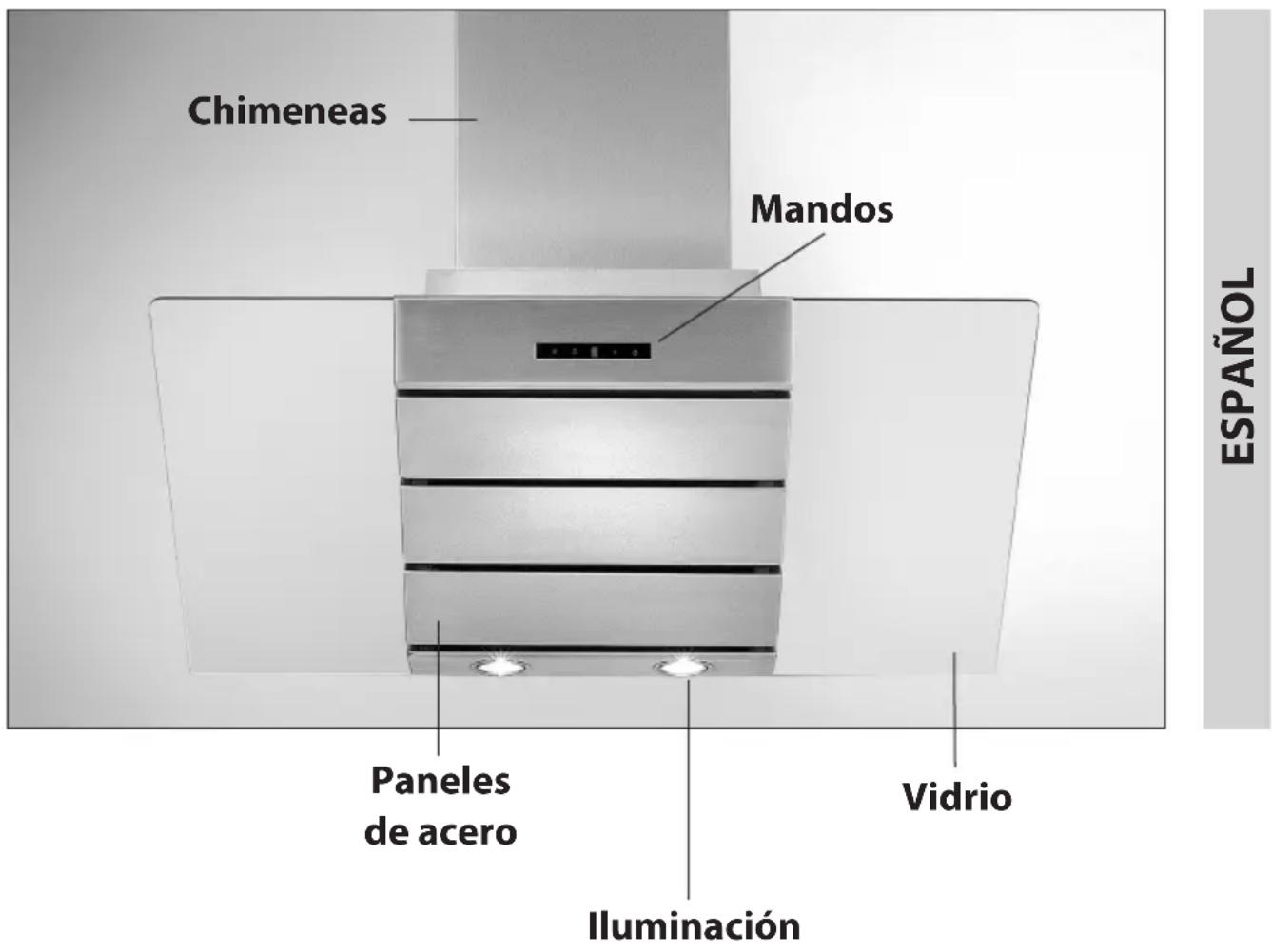

KÜCHENDUNSTABZUGSHAUBE

HDC6475TG

HDC9475TG

HDC6475TG-HDC9475TG

Saugleistung (m3/h): 756

Betriebsspannung: 220-240 V ~ 50/60Hz

Motorleistungsaufnahme: 1x250 W

Abluftrohr-Durchmesser (mm): 150

Lampen: 2 × 20 W

ALLGEMEINES

These Anleitungmente aufmerksam durchlen, da sie wichtige Sicherheitshinweise zur Installation, zum Gebrauch und zur Wartung enthalt. Die Anleitung fur eventuelle zukünftige Konsultationen aufbewahren. Das Gerät wurde zum Gebrauch in Aspirationsversion (Luftausscheidung nach außen - Abb.1B), Fitrationsversion (innerer Luftumlauf - Abb.1A).

SICHERHEITSHINWEISE

Vorsicht ist geboten, wenn gleichzeitig eine Dunstabzugshaube und ein raumluftabhängiger Boiler oder ein offenes Feuer in Betrieb sind, die von einer anderen Energiequelle als Strom versorgt werden, da die Dunstabzugshaube die Raumluft absaugt, die auch der Boiler oder das Feuer zur Verbrennung benötigen. Der Unterdruck im Raum darf den Wert von 4 Pa (0,04 mbar) nicht übersteigen. Um einen sicheren Betrieb der Dunstabzugshaube zu gewährleisten, ist darauf immer auf eine ausreichende Belüfung des Raumes zu achten. Bei der Ableitung der Luft nach außen müssen die nationalen Vorschriften eingehalten werden.

Vor Anschluss des Modells an das Stromnetz:

• Überprüfen Sie das Typenschild an der Geräteinnenseite, um sicherzustellen, dass Spannung und Stromstärke der des Stromnetzes entsprechen und die Steckdose geeignet ist. Im Zweifelsfall wenden Sie sichitte an einen qualifizierten Elektriker.
• Soltte das Netzkabel beschädigt sein, ist es durch ein anderes beim Hersteller oder dessen Kundendienst erhältliches Kabel oder einen speziellen Bausatz zu ersetzen.
• Schlieben Sie das Netzkabel des Geräts an eine ordnungsgemäß geerdete Schutzkontaktsteckdose an.

Achtung!

Elektrogeräte können unter gewissen Umständen gefährlich sein!

A) Niemals die Filter kontrollieren, wenn die Dunstabzugshaube in Betrieb ist.

B) Die Lampen und die umliegenden Bereiche nicht wahrrend oder nach längerer Benutzung des Lichts berühren.
C) Speisen niemals unter der Dunstabzugshaube flambieren.
D) Offene Flammen sind unbedingt zu vermeiden, da diese die Filter beschädigen und einen Brand verursachen können.
E) Beim Frittieren sind die Speisen ständig zu kontrollieren, um eine Entzündung von überhitztem Öl zu verhindern.
F) Vor jeglichen Wartungsarbeiten unbedingt den Netzstecker aus der Steckdose entfern.
G) Das Gerät sollte nicht von kleinen Kindern oder gebrechlichen Personen ohne Beaufsichtigung benutzt werden.
H) Kleine Kinder sollen den beaufsichtigt werden, um sicherezugehen, dass sie nicht mit dem Gerät spielten.
I) Der Raum muss über eine hinreichende Belüftung verfügbar, wenn die Dunstabzugshaube mit anderen gas- oder brennstoffbetriebenen Geräten gleichzeitig verwendet wird.

L) Es besteht Brandgebung, wenn die Reinigung nicht entsprechend den Anweisungen durchgeführt wird.

Dieses Elektro-Haushaltsgerät ist entsprechend der EU-Richtlinie 2002/96/CE über Elektro- und Elektronik-Altgeräte (WEEE) gekennzeichnet.itte sorgen Sie davon, dass das Gerät ordnungsgemäß entsorgt wird, damit mögliche negative Auswirkungen auf Umwelt und Gesundheit vermieden werden, die bei einer unsachgemäßen Entsorgung des Altgerätes entstehen konnten.

Die Kennzeichnung auf dem Produkt, Zubehörteilen bzw. auf der dazugehörigen Dokumentation gibt an, dass das Produkt und Zubehörteile nach ihrer Lebensdauer nicht zusammen mit dem normalen Haushaltsmull entsorgt werden dürfen. Entsorgen Sie these Gerät und Zubehörteileitte getrennt von anderen Abfallen, um der Umwelt bzw. der menschlichen Gesundheit nicht durch unkontrollierte Müllbeseitigung zu schaden. Helfen Sie mit, das Altgerät und Zubehörteile fachgerecht zu entsorgen, um die nachhaltige Wiederverwertung von stofflichen Ressourcen zu fordern. Private Nutzer wenden sich an den Handler, bei dem das Produkt gekauft wurde, oder kontaktieren die zuständigen Behörden, um in Erfahrung zu bringen, wo sie das Altgerät bzw. Zubehörteile für eine umweltfreundliche Entsorgung abgeben konnen. Gewerbliche Nutzer wenden sich an ihren Lieferanten und gehen nach den Bedingungen des Verkaufsvertrags vor. Dieses Produkt und elektronische Zubehörteile dürfen nicht zusammen mit anderen Gewerbmüll entsorgt werden.

INSTALLATIONSANLEITUNG

Montage und Anschluss müssen von einem Fachmann durchgeführt werden.

Elektroanschluss:

Die Kuchenhaube besteht zur Geräteklasse II, davon muss keine der Leitungen geerdet werden. Der Anschluss an das Stromnetz ist folgendermassen durchzuführen:

BRAUN = L Leitung

BLAU = Neutrale Linie

Falls nicht vorhanden, muss ein Normstecker mit den auf dem Typenschild angegebenen Werten an das Kabel angeschlossen werden. Wenn die Dunstabzugshaube mit einem Netzstecker ausgestattet ist, muss diese so installiert werden, dass der Stecker gut zugänglich ist (Anschluss an eine Standard-Schutzkontaktsteckdose). Beim Direktanschluss an das Stromnetz muss zwischen Gerät und Netz ein der Netzlast und den geltenden Vorschriften entsprechender Mehrpolstecker mit einer Mindestöffnung von 3 mm zwischen den Kontakten installiert werden.

• Der Mindestabstand zwischen der Stellfläche für die Kochbehälter auf dem Kochfeld und dem unteren Teil der Dunstabzugshaube muss mindestens 65 cm betragen. Falls ein Verbindungsrohr verwendet wird, das aus zwei oder mehr Teilen zusammengesetzt ist, muss der obere Teil über den unteren gestülpt werden. Auf keinen Fallarf das Abluftrohr der Dunstabzugshaube an ein Rohr angeschlüssen werden, in dem Warmluft zirkuliert oder das zur Entlüfung von Geräten verwendet wird, die an eine andere Energiequelle als an Strom angeschlossen sind.
• Sollte das Gerät mit Abzugsvorrichtung montiert werden,

bereiten Sie eine Luftabzugsoffnung vor.

Es empfehlt sich der Einsatz eines Luftableitungsrohres, das denselben Durchmesser aufweist wie die Luftabzugsoffnung. Die Verwendung eines Reduzierstucks konnte die Leistungen des Gerats beeinträchtigen und das Betriebsgeräusch erhöhen.

• Bevor Sie mit der Montage beginnen, entfern den Sie zur einfacheren Manovrierfähigkeit des Gerätes den Fettfilter B (Abb. 5).

Vor der Entfernung des Fettfilters sind jedoch - abhängig vom Modell, welche Sie besitzen, - die folgenden Schritte auszufahren.

MODELL1

Entfernen Sie die 3 Paneele A (siehe Abb.4a).

Ziehen Sie an Griff B (siehe Abb.5).

MODELL 2

Öffnen Sie das Paneel C (siehe Abb. 4b).

Ziehen Sie an Griff B (siehe Abb. 5).

- Befestigung an der wand

Zeichnen Sie den unteren Teil der Dunstabzugshaube an die Wand an, Abb. 2A (beachten Sie hierbeiitte den Mindestabstand vom Kochfeld, Abb. 2B).

• Positionieren Sie die Befestigungsschablone an der Wand; achten Sie darauf darauf, dass die Linie mit der zuvor gezeichneten übereinstimmt (siehe vorheriger Abschnitt).

• Markieren und bohren Sie die Befestigungslöcher (Abb. 3).
  -Befestigen Sie die 2 oberen Schrauben K und die Dubel,ohne sie vollständig anzuziehen (Abb.3).

• Positionieren Sie das Gerät an der Wand, richten Sie es horizontal aus und drehen Sie die Schrauben K (Abb. 6) ein.

• Nach erfolgter Ausrichtung befestigen Sie die Dunstabzugshaube endgültig mit den 2 Schrauben C (Abb. 7).

• Verwenden Sie zur Geräteinstallation Schrauben und Dubel, die für die jeweilige Wandart geeignet sind (zum Beispiel: Betonwände, Wände aus Gipspappe usw.).
• Sollten die Schrauben und Düb als Geräteausstattung mitgeliefert werden, stellen Sieitte sicher, dass diese fur die Art der Wand, an die das Gerät montiert werden soll, geeignet sind.

- Installation von modellen mit dekorkamin

Ziehen Sie zum Abnehmer der Schutzfolie vom Kamin Handschuhe an und acht den Sie darauf, dass er keine Kratzer erhalten. (Abb. 8A). Legen Sie den Stromanschluss im Inneren des Dekorkamins. Regulieren Sie die Breite des Haltebügels des oberen Anschlusses (Abb. 8 C). Befestigen Sieihn dann mit Hilfe der Schrauben A so an der Decke, dass er auf einer Achse mit der Dunstabzugshaube liegt (Abb. 8 C); beachten Sie hierbei den angegebenen Abstand von der Decke (Abb. 8 B). Verbinden Sie über ein Flex-Rohr L den Flansch C mit der Luftabzugsoffnung (Abb. 8 D). Stecken Sie den oberen Kamin in den unteren. Schieber den oberen Kamin bis zum Haltebügel und befestigen Sieihn mit den Schrauben F (Abb. 8 C).

Umluft-version

Die Filter sind mittig an der sich im Innern der Dunstabzugshaube befindlichen Absauggruppe einzusetzen und im Uhrzeigersinn um 90 Grad bis zum Einrasten einzudrehen. (Abb.10)

BENUTZUNG UND WARTUNG

• Es wird empfohlen, die Dunstabzugshaube schon vor

Kochbeginn der Speisen einszuschalten. Es wird weiterhin empfohlen, das Gerät nach Beendigung des Kochvorgangs noch 15 Minuten weiterlaufen zu halten, um den vollständigen Abzug der Kochdünste zu gewährleisten.

Die Leistungsfähigkeit der Dunstabzugshaube hangt entscheidend von der Sorgfalt und Regelmaßigkeit der Wartung ab, insbesondere die des Fettfilters und die des Aktivkohlefilters.

• Der Fettfilter hat die Aufgabe, die in den Kochdünsten enthaltenen Fettpartikel zurückzuhalten. Er ist demnach der Verschmutzung bereits ausgesetzt und sollte, je nach Gebrauch und Kochgewohnheiten, in mehr oder weniger langen Zeitabschnitten gereinigt werden.
• Um der Brandgebung vorzubeugen, müssen die Fettfilter mindestens alle zwei Monate gereinigt werden. Das gehen auch in der Spulmaschine.
• Nach einigen Waschgängen konnen Farbveränderungen auftreten. Hieraus resultiert jedoch kein Anspruch auf kostenlosen Entsatz.
  Durch Nichteinhaltung der Vorgaben hinsichtlich des Aus-tauschs und der Reinigung der Fettfilter kann Brand verursacht werden.
• Die Aktivkohlefilter dienen dazu, die Luft zu reinigen, die wieder in den Raum zurückgebung wird. Die Filter sind weder waschbar noch wiederverwertbar und müssen spätestens alle vier Monate ausgewechselt werden. Der Verbrauch der Aktivkohle hängt von der mehr oder minder langen Betriebszeit der Dunstabzugshaube, von der Art der zubereiteten Speisen und von der mehr oder weniger früigen Reinigung des Fettfilters ab.
• Reinigen Sie die Dunstabzugshaubeinnen und auBen regelmäßig mit einem mit Spiritus oder einem neutralen Flüssigreiniger befeuchteten Tuch ohne Scheuermittel.
  Die Beleuchtung der Dunstabzugshaube ist dazu gedacht, während des Kochvorgangs eingesetzt zu werden. Durch einen verlangerten Einsatz der Beleuchtung wird die durchschnittliche Lebensdauer der Leuchten erheblich gemindert.

Austausch der Halogenlampen (Abb.9):

Nehmen Sie zum Austausch der Halogenlampe B die Glasabdeckung C (an den kleinen Schlitzen ansetzen) ab.

Tauschen Sie die Lampe durch eine desselben Typs aus.

Achtung: fassen Sie die Halogenlampe nicht mit bloßen

Handen an.

Bedienung (Abb.11):

Taste A = Schaltet die Beleuchtung ein/aus.

Taste B = Schaltet die Dunstabzugshaube ein/aus. Das Gerät schaltet sich mit der ersten Leistungsstufe ein. Wenn die Dunstabzugshaube eingeschaltet ist, die Taste zwei Sekunden lang drücken, um sie abzuschalten. Bei Betrieb mit der ersten Leistungsstufe ist es zum Abschalten nicht erforderlich, die Taste länger zu drucken. Bei higheren Leistungsstufen wird durch kurzes Drücken der Taste die Leistungsstufe reduziert. Display C = Zeigt die gewährte Leistungsstufe und die Aktivierung der Minuteur-Funktion an.

Taste = Schaltet die Dunstabzugshaube ein. Erhöht die Leistungsstufe. Wenn die Taste bei Betrieb der dritten Leistungsstufe gedrückt wird, stellt sich für 10 Minuten automatisch die "Intensiv-Stufe" ein, dann Goes die Dunstabzugshaube wieder auf die Leistungsstufe zurück, welche vorher in Betrieb war. Wahrend der Funktion "Intensiv-Stufe" blinkt das Display.

Taste E = Der Minuteur steuert die Zeit einer Funktion.

Nach Drücken der Taste bleibt diese für 15 Minuten eingeschaltet und wird dann ausgeschaltet. Der Minuteur kann durch erneuten Druck auf die Taste E deaktiviert werden.

Bei aktivierter Minuteur-Funktion muss auf dem Display der Dezimalpunkt blinken. Behindet sich die Dunstabzugshaube auf Intensivstufe, kann der Minuteur nicht aktiviert werden.

Wird bei ausgeschaltetem Gerät die Taste E für 2 Sekunden gedrückt, wird die Funktion "Clean Air" aktiviert.

These bewirkt das Einschalten des Motors für 10 Minuten jeder Stunde auf der ersten Leistungsstufe.

Während dieser Funktion blinkt die Anzeige auf dem Display im Wechsel.

Nach Ablauf dieser Zeit schaltet der Motor ab und auf dem Display muss der Buchstabe "C" (ohne Blinken) angezeigt werden, und darüber so lange, bis nach weiteren 50 Minuten der Motor erneut für 10 Minuten startet. Diese Ablauf wiederholt sich jeder Stunde.

- Reinigung der Fettfilter und Austausch der Aktivkohlefilter

-Blink auf dem Display die Leistungsstufe im Wechsel mit "F" (Bsp. 1 und F), müssen die Fettfilter gereinigt werden.

• Blinkt auf dem Display die Leistungsstufe im Wechsel mit "A"(Bsp. 1 und A), müssen die Kohlefilter ausgetauscht werden.

Nachdem der gesäuberte Filter wieder eingesetzt bzw. der Filter ausgetauscht wurde, muss der elektronische Speicher zurückgesetzt werden. Dazu

die Taste A für circa 5 Sek. gedrückt halten, bis F oder A auf dem Display nicht mehr blinken.

FÜR SCHÄDEN, DIE AUF DIE NICTBEACHTUNG DER OBEN GENANNTEN ANWEISUNGEN ZURUCKZUfuHREN SIND, WIRD KEINERLEI VERANTWORTUNG ÜBERNOMMEN.
