Diameter uitgang lucht (mm): 150

Lampen: 2x20W

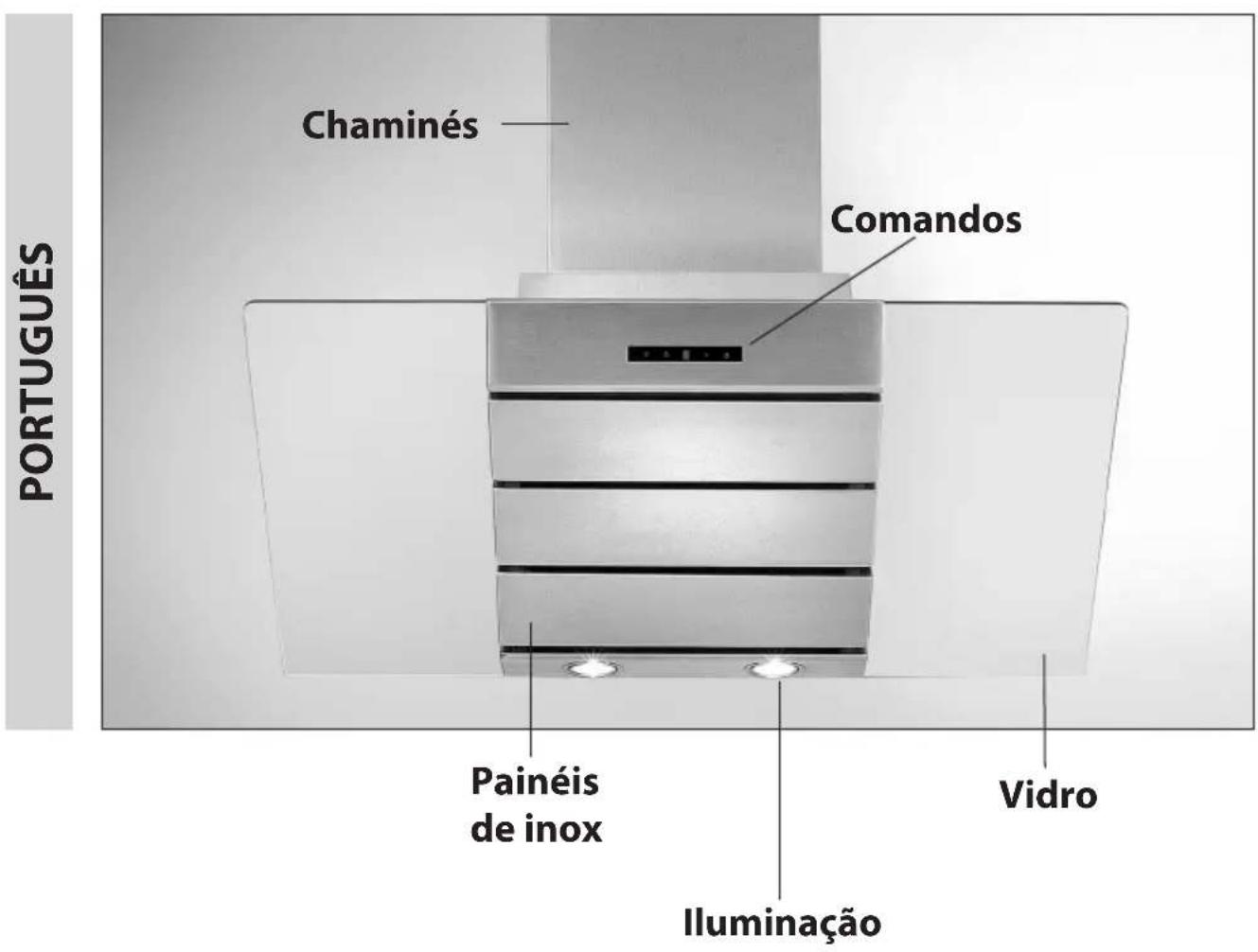

AFZUIGKAP VOOR KEUKEN

HDC6475TG

HDC9475TG

HDC6475TG-HDC9475TG

Afzuigvermogen (m3/h): 756

Voltage: 220 - 240V 50 / 60Hz

Absorptie motor: 1x250W

Diameter uitgang lucht (mm): 150

Lampen: 2 × 20W

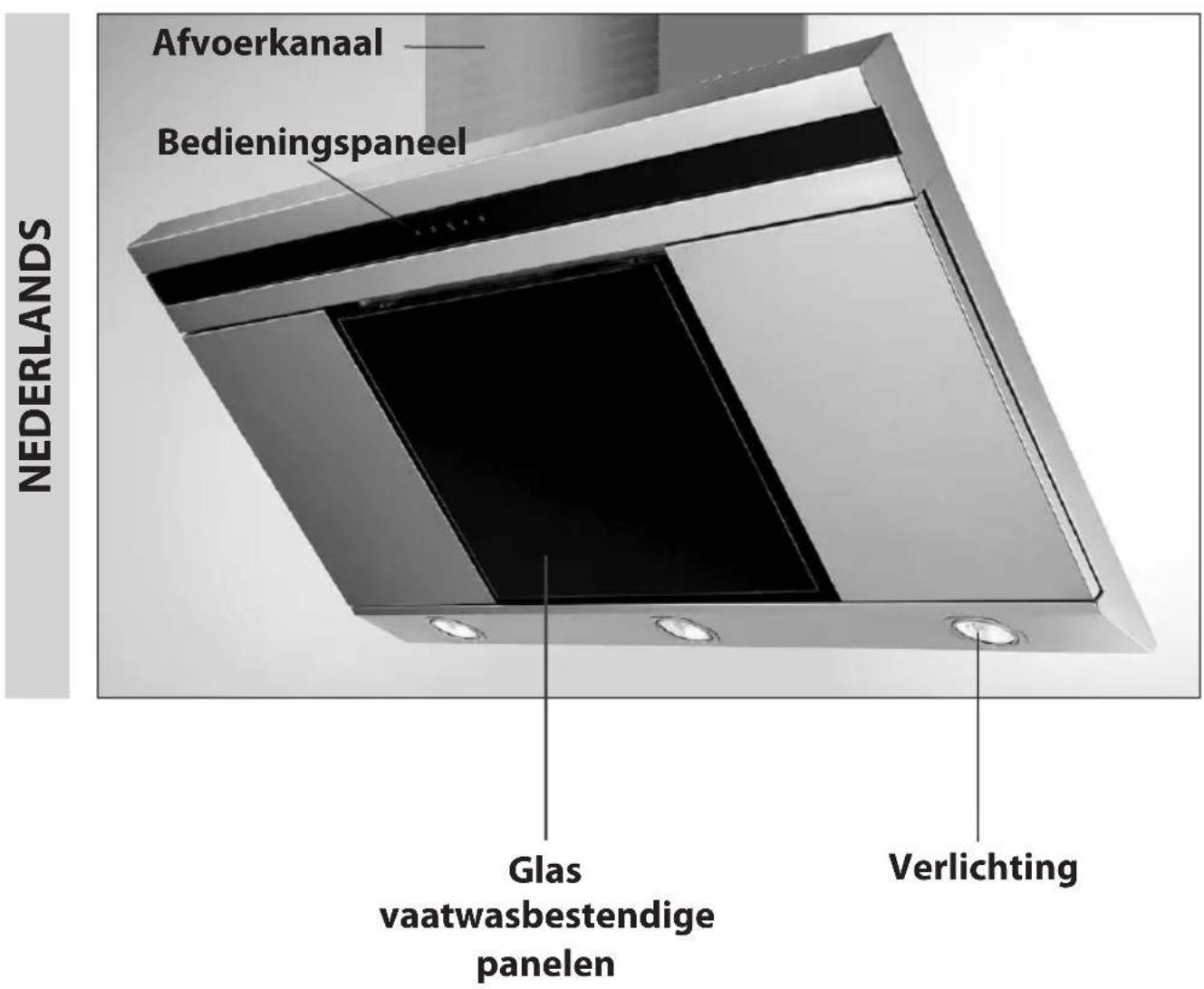

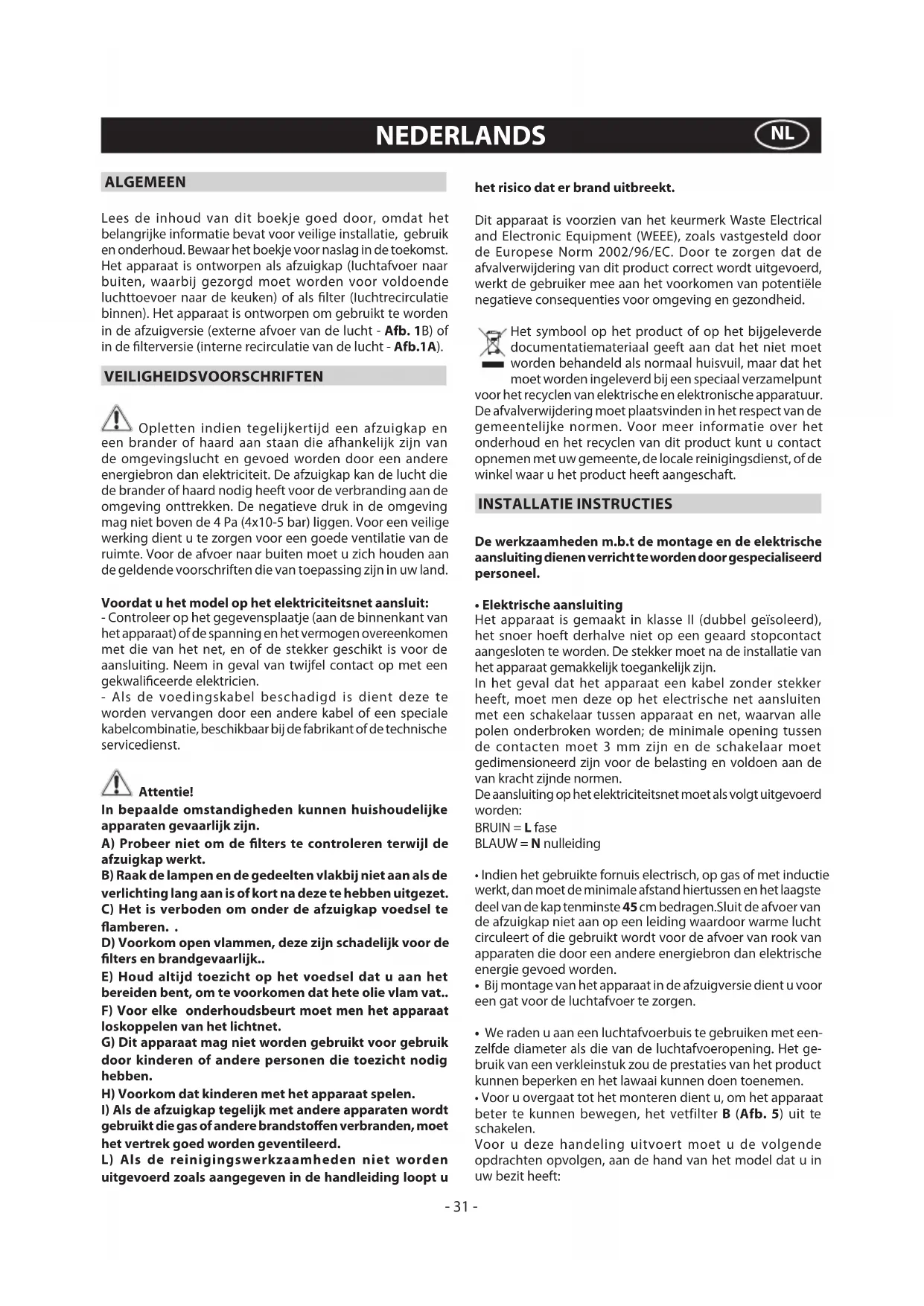

ALGEMEEN

Lees de inhoud van dit boekje goed door, waarat het belangrijke informatatie bevat voor veilige installmentie, gebruik en onderhoud. Bewaar het boekje voor naslag in de toekomst. Het apparaat is ontworpen als afzuigkap (luchtafvoer maar buiten, waar bij gezorgd要去 worden voor voldoende luchttoevoer maar de keulen) of als filter (luchtrecirculatie binnen). Het apparaat is ontworpen om gebruikt te worden in de afzuigversie (externe afvoer van de lucht - Afb. 1B) of in de filtriversie (interne recirculatie van de lucht - Afb.1A).

VEILIGHEIDSVOORSCHRIFTEN

Opletten indien tegelijkkertijd een afzuigkap en een brander of haard aan staan die afhankelijk zijn van de omgevingslucht en gevoed worden door een andere energiebron dan elektriciteit. De afzuigkap kan de lucht die de brander of haard nodig heeft voor de verbranding aan de omgeving onttrekken. De negatieve druk in de omgeving mag Niet boven de 4 Pa (4x10-5 bar) liggen. Voor een veilige werkung dient u te zorgen voor een goede ventilatie van de ruimte. Voor de afvoer maar buiten要去 u zich houden aan de geldende voorschriften die van toepassing�n in uw land.

Voordat u het model op het elektriciteitsnet aansluit:

• Controller op het gevevensplaatje (aan de binnenkant van het apparaat) of de spanning en het vermogen overeenkomen met die van het net, en of de stekker geschikt is voor de aansluiting. Neem in geval van twijfel contact op met een gekwalificeerde elektricien.

• Als de voedingskabel beschadigd is dient deze te worden verrangen door een andere kabel of een speciale kabelcombinatie, beschikbaar bij de fabrikant of de technische servicedienst.

Attentie!

In bepalde omstandigheden konnen huishoudelijkke apparaten gevaarlijk+zijn.

A) Probeer nicht om de filters te controlleren verwijl de afzuigkap werkt.
B) Raak de lampen en de gedeelten vlak bij Niet aan als de verlichting lang aan is of kort na deze te hebben uit gezet.
C) Het is verboden om onder de afzuigkap voedsel te flamberen.
D) Voorkom open vlammen, deze zijn schadelijk voor de filters en brandgevaarlijk..
E) Houd altijd toezicht op het voedsel dat u aan het bereiden bent, om te voorkomen dat hare olie vlam vat..
F) Voor elke onderhoudsbeurt moet men het apparaat loskoppelen van hetlichtnet.
G) Dit apparaat mag nicht worden gebruikt voor gebruik door kinderen of andere Personen die toezicht nodig hebben.
H) Voorkom dat kinderen met het apparaat spelen.
I) Als de afzuigkap gegelijk met andere apparaten worden gebrukt die gas of andere brandstoffen verbranden,要去 het vertrek goed worden geventileerd.
L) Als de reinigingswerkzaamheden nicht worden uitgevoerd zoals aangegeven in de handleiding loopt u

het risico dat er brand uitbreekt.

Dit apparaat is voorzien van het keurmerk Waste Electrical and Electronic Equipment (WEEE), zoals vastgesteld door de Europese Norm 2002/96/EC. Door te zorgen dat de afvalverwijdering van dit product correct worden uitgevoerd, werkt de gebruiker mee aan het voorkomen van potentièle negatieve consequenties voor omgeving en gezondheid.

Het symbool op het product of op het bijgeleverde documentatiematerialiaa geeft aan dat het Niet moet worden behandeld als normala huisvuil, maar dat het moet worden ingeleverd bij een speciaal verzamelpunt voor het recyclen van elektrische en elektronische apparatuur. De afvalverwijdering moet plaatsvinden in het respect van de gemeentelijkne normen. Voor meer informatie over het onderhoud en het recyclen van dit product kunt u contact opnemen met uw gemeente, de locale reinigingsdienst, of de winkel waar u het product heeft aangeschaft.

De werkzaamheden m.b.t de montage en de elektrische aansluiting dienen verrichtte worden door gespecialiseerd personeel.

Elektrische aansluiting

Het apparaat is gemaakt in klasse II (dubbel geisoleerd), het snoer hoeft derhalve Niet op een geaard stopcontact aangesloten te worden. De stekker要去 na de installmentie van het apparaat gemakkelijk toegankelijk+zijn.

In het geval dat het apparaat een kabel zonder stekker heeft, moet men deze op het electrische net aansluiten met een schakelaar tussen apparaat en net, waarvan alle polen onderbroken worden; de minimale opening tussen de contacten moet 3mm zich en de schakelaar要去 gedimensioneerd zijn voor de belasting en voldoen aan de van kracht zijnde normen.

De aansluiting op het elektriciteitsnet moet als volgt uitgevoerd worden:

BRUIN Lfase

BLAUW = N nulleiding

• Indien het gebruikte fornuis electrisch, op gas of met inductie werkkt, dan moet de minimale afstand hiertussen en het laagste deel van de kap tenminste 45 cm bedragen.Sluit de afvoer van de afzuiigkap Niet aan op een leiding waardoor warmer lucht circuleert of die gebruikt worden voor de afvoer van rook van apparaten die door een andere energiebron dan elektrische energie gevoed worden.
• Bij montage van het apparaat in de afzuigversie dient u voor een gat voor de luchtafvoer te zorgen.
• We raden u aan een luchtafvoerbuis te gebruiken met eenzelfde diameter als die van de luchtafvoeropening. Het gebruik van een verkleinstuk zou de prestaties van het product hunnen beperken en het lawaai hunnen doen toenemen.
• Voor u overgaat tot het monteren dient u, om het apparaat better te+kunnen bewegen, het vetfilter B (Afb. 5)uit te schakelen.

Voor u deze handeling uitvoert moet u de volgende opdrachten opvolgen, aan de hand van het model dat u in uw bezit heeft:

MODEL 1

Verwijder de 3 panelen A zoals aangegeven in Afb.4a.

Trek aan het handvat B zoals aangegeven in Afb. 5.

MODEL 2

Open het paneel A zoals aangegeven in Afb. 4b.

Trek aan het handvat B zoals aangegeven in Afb. 5.

- Wandbevestigting

Trek een lijn op de muur langs de onderzijde van de kap, afb. 2A (houd rekening met de minimum afstand vanaf de kookplaat afb. 2B).
- Plaats de bevestigingsmal aan de wand. Zorg ervoor dat de lijn overeenkomt met de lijn beschreiben in de voorgaande paragraaf.
- Teken en maak de bevestigingsgaten (Afb. 3).
- Bevestig de 2 bovenste schroeven K zonder ze volledig vast te draaien en doe de pluggen op hun plaats (Afb. 3).
- Bevestig het apparaat aan de muur, breng het in horizontale stand en draai de schroeven K vast (Afb. 6).
- Als alles is afgesteld bevestigt u de kap definitief met behulp van de 2 schroeven C (Afb. 7).
- Gebruik bij het monteren schroeven en pluggen die geschikt zijn voor het type wand (bv. gewapend beton, gipsplaat, enz.).
- Indien de schroeven en de pluggen bij het product zich geleverd要去zich ervan verzekeren dat ze geschikt zich voor het type wand waaraan de kap worden bevestigd.

- Installatie van modellen met decoratieve schoorsteen

Doe handschoenen aan en verwijder het beschemfolie van de kap. Zorgervoordat u de kap Niet krast.(Afb.7)

Voorzie de elektrische voeding in de speciale ruimte van het decoratieve verbindingsstuk.

Regel de breedte van de ophangsteun van het bovenste verbindingssstuk (Afb.8 C). Bevestig hem verwolgens aan het plafond op dusdanige wijze dat hij in een rechte lijn staat met uw kap, door middel van de schroeven A (Afb. 8 C). Respecteer de afstand vanaf het plafond, aangegeven in (Afb. 8 B). Verbind, door middel van een flexibile buis L, de flens C aan de luchtafvoeropening (Afb. 8 D).

Steek de bovenkant van de schoorsteen in de onderkant van de schoorsteen.Haal de bovenste schoorsteen omhoog tot aan de steun en bevestig hem met behulp van de schroeven F (Afb. 8 C).

- Filterversie

De filters要去en aan de afzuigeenheid worden bevestigd die zich in de kap bevindt. Plaats ze in het midden en draai ze 90 graden totdat u ze vast hoort klikken (Afb. 10).

GEBRUK EN ONDERHOUD

• We raden aan het apparaat aan te zetten voordat u met de bereiding begint van elke willekeurige maaltijd. We raden u aan het apparaat 15 minuten aan te lately nadat het eten vereid is, voor een optimale luchtverversing.

De goede werkig van de afzugkap hangt af van een regelmatig en correct onderhoud; in het bijzonder要去 men aandacht besteden aan het vetfilter en aan het filter met actieve koolstof.

dient voor het tegenhonden van de vetdeeltjes die in de lucht circuleren, en raakt waarom oververzadigd na onvoorzienbare perioden, afhankelijk van het gebruik van het apparaat.

• Om eventuel brandevaar te voorkomen dient u maximaal om de 2 maanden het vetfilter te wassen. Dit kan

ook in de afwasautomaat.

• Nadat u het filter enige malen heeft gewassen kan hetlicht verkleuren. Dit geeft darüber geenrecht op verranging van het filter. Voert men de aanwijzingen betreft de verranging of het wassen Niet op, dan kan er brandgevaar optreden in de vetfilters.

• zuiveren de lucht die wee in de ruimte teruggevoerd worden.
  De filters können nicht gereinigd of geregenereerd worden en moeten minimaal eens in de vier maanden verrangen worden. De koolstofverzadiging hangt af van een al dan Niet intensief gebruik van de afzuigkap, van het type keuken en van de regelmaat waarmee de vetfilters gereinigd worden.

• Reinig de afzuigkap regelmatig van binnen en van buiten met behulp van een doek gedrenkt in spiritus of in een neutraal, schurend awasmiddel.
• De verlichtingsinstallatie is ontworpen om gebruikt te wordenijdens het koken en Niet voor langdurige verlichting van de omgeving. Het langdurige gebruik van de verlichting verminder de levensduur van de lampen aanzienlijk.

- Vervanging van de halogeenlampen (Fig.9).

Om de halogeenlampen B te verrangen要去 men hetglaasje C verwijderen door een voorwerp als hefboomin deaarvoord bestemde sploten te steken.Vervang deze door lampen van hetzelfde type.

Opgelet: raak de lampen nicht met de blote handen aan

Bedieningspaneel: (Fig.11)

Toets A = voor het aan- en uitschakelen van de verlichting

Toets B = voor het aan- en uitschakelen van de wasemkap. Het apparaat worden ingeschakeld op de 1ste snelheid. Als de kap is ingeschakeld, houdt u de toets 2 seconden ingedrukt om deze uit te schakelen. Als de kap op de 1ste snelheid worden ingeschakeld is het Niet nodig de toets ingedrukt te honden om de kap uit te schakelen. Dit verlaagt de snelheid van de motor.

Display C = geeft de geseleerde motorsnelheid en de inschakeling van de Timer aan.

Toets D = voor het regelen van de stand van de afzuiigkap. Met deze toets kan een hogere stand gekozen worden. Wanner deze toets bediend worden verwijl de afzuiigkap in stand 3 staat, worden de intensieve stand ingesteld. Dit houdt in dat de afzuiigkap gedurende 10 minutes op vol vermogen za werken, waarna hij automatisch terugkeert maar stand 3. Tijdens deze functie knippert het display C.

Toets E = Door de Timer in te schakelen worden de gekozen functies 15 minutes lang ingeschakeld, waarna ze worden UITgeschakeld. Door waar op de toets E te drukken worden de Timer UITgeschakeld. Als de Timerfunctie is ingeschakeld, zal op het display de decimale punt knipperen.

De Timer kan nicht worden ingeschakeld als de functie intensieve snugheid is ingeschakeld.

Als, wonneer het apparaat uit is, de toets E 2 seconden lang wordt ingedrukt, wordt de functie "clean air" ingeschakeld. Deze functie schakelt de motor elk uur 10 minutes lang op de eerste snugheid in.

Als deze functie is ingeschakeld zullen de zijgedeeltes op het display een draaiende beweging maken.

Zodra deze tijd is verstreten gaat de motor uit en verschijnt op het display de letter "C" totdat, na wee 50 minutes, de motor opnieuw voor 10 minutes gaat draaien, enzovoort. Om waar in normala bedrijf te komen, moet men op een willekeurige toets drukken, behalve op die van de verlichting. Om de functie te

disactiveren, drukt men op toets E.

- Vetfilters/koolstoffilters verzadigd :

• Als het display C knippert en de ventilatiesnelheid worden afgewisseld met de letter F (bv. 1 en F) dienen de vetfilters te worden gereinigd.
• Als het display C knippert en de ventilatiesnelheid wordt afgewisseld met de letter A (bv. 1 en A) dienen de koolstofffilters te worden verrangen.

Als het schone filter werk op+zijn plaats zit dient u een resetuit te voeren van het elektronische geheugen door circa 5seconden op de toets A te drukken, totdat de tekens F of A op het display C stoppen met knipperen.

DE FABRIKANT IS NIET AANSPRAKELIJK VOOR SCHADE DIE VOORTVLOEIT UIT HET NIET IN ACHT NEMEN VAN DE BOVENSTAANDE VOORSCHRIFTEN.
