РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ HDC6475TG SAMSUNG

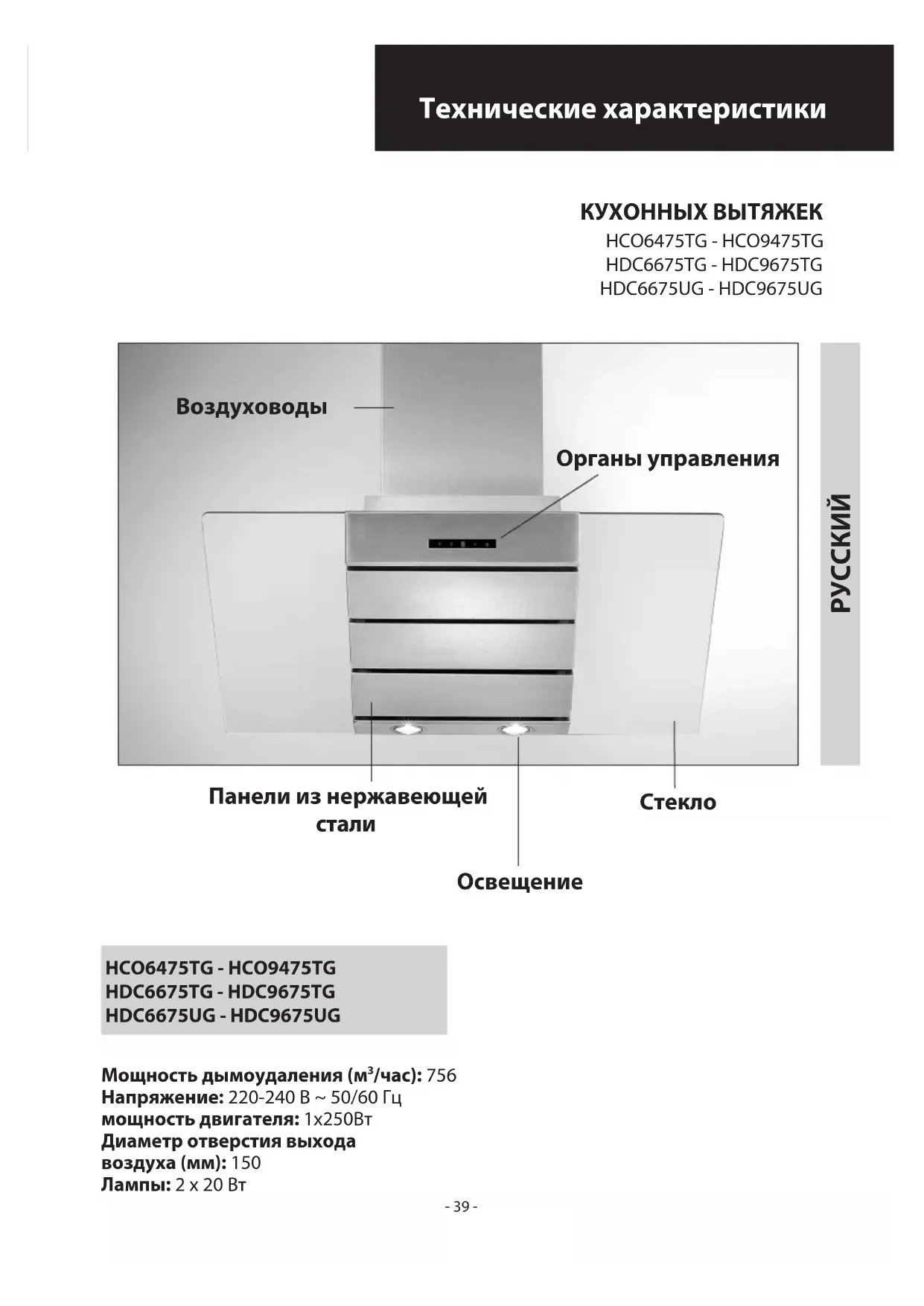

Технические характеристики Мощность дымоудаления (м

/час): 756 Напряжение: 220-240 В ~ 50/60 Гц мощность двигателя: 1x250Вт Диаметр отверстия выхода воздуха (мм): 150 Лампы: 2 х 20 Вт

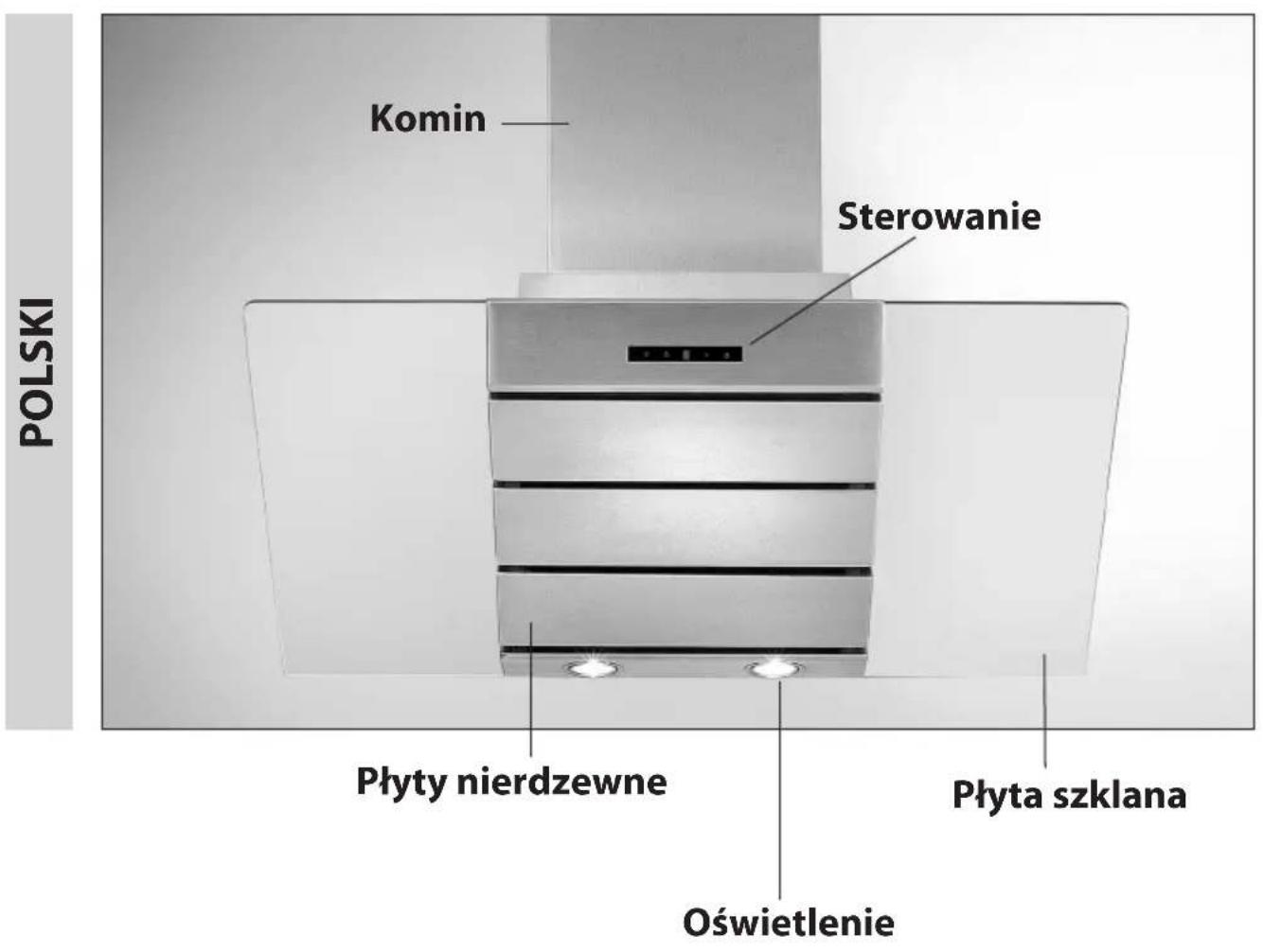

Воздуховоды Органы управления Панели из нержавеющей

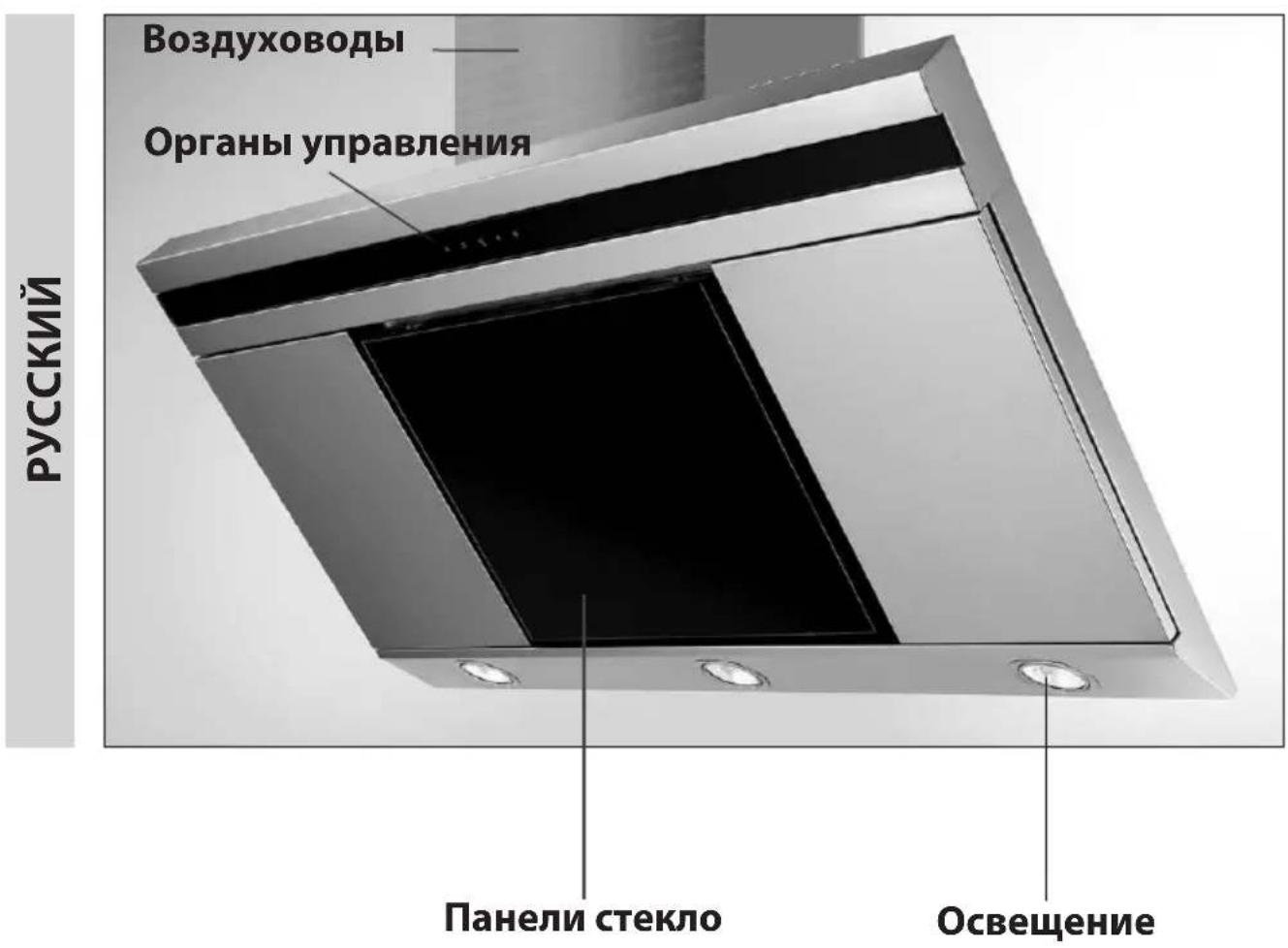

Технические характеристики Мощность дымоудаления (м

/час): 756 Напряжение: 220-240 В ~ 50/60 Гц мощность двигателя: 1x250Вт Диаметр отверстия выхода воздуха (мм): 150 Лампы: 2 х 20 Вт Органы управления Воздуховоды Панели стекло ОсвещениеОБЩИЕ СВИДЕНИЯ Внимательно прочитайте содержание данной инструкции, поскольку содержит важные указания, относящиеся к без- опасности установки, эксплуатации и техобслуживания. Сохраните инструкцию для любой дальнейшей консуль- тации. Устройство разработано в следующих вариантах исполнения: вытяжное устройство (удаление воздуха из помещения - рис.1В), фильтрующее устройство (рецир- куляция воздуха внутри помещения - рис.1А). МЕРЫ ПРЕДОСТОРОЖОСТИ Быть внимательным, если одновременно работает вытяжка и горелка или очаг, нуждяющиеся в окружающем воздухе и запитывающиеся иной энергией, кроме электри- ческой. В таком случае вытяжка удаляет из помещения воз- дух, нужный для процесса сгорания в горелке или очаге. Отрицальное давление в помещении не должно пре- вышать 4Pa (4x10

bar). Для надежной и безопасной работы следует обеспечить вентиляцию помещения. Для наружных выбросов соблюдать правила, действующие в Вашей стране. Прежде чем подключить прибор к электрической сети: - убедиться в соответствии напряжения и мощности при- бора, данные о которых помещены на заводской паспорт- ной табличке, сетевым показателям, а также соответствие электросоединителя(розетки).В случае несоответствия розетки обратиться к квалифицированному электрику. - Если провод электропитания поврежден, замените его или весь специальный узел у производителя или в упол- номоченном центре технического обслуживания.

В некоторых случаях электрические приборы могут быть опасными. А) Не проверяйте состояние фильтров при работаю- щей вытяжке В) Не прикасайтесь к лампочкам или к прилегающим зонам в процессе работы системы освещения или сразу же после ее выключения С) Запрещается готовить блюда на открытом пламени под кухонной вытяжкой D) Избегайте открытого пламени, так как оно повреж- дает фильтры и может привести к возгоранию Е) В процессе жарки во фритюре непрерывно следите за процессом во избежание возгорание кипящего

F) Отсоединяйте штепсельную вилку от сетевой розет- ки перед началом технического обслуживания G) Изделие не расчитано на эксплуатацию детьми или недееспособными лицами без контроля. Н) Не разрешайте детям играть с изделием

I) Если вытяжка используется одновременно с другими

приборами, в которых используется топливный газ или другие виды топлива, в помещении должна быть обеспечена надлежащая вентиляция L) В случае выполнения операций по чистке без соблю- дения инструкций существует опасность возгорания Данное изделие имеет маркировку соответствия Европей- скому Нормативу 2002/96/ЕС, Утилизация электрических и электронных изделий (WEEE). Проверьте, чтобы по окончании его срока службы данное изделие было сдано в утиль. Этим Вы поможете сохранить окружающую среду. Символ на изделии или в прилагающейся к нему документации означает, что данное изделие не должно рассматриваться как бытовые отходы, а должно быть сдано в специальный центр утилиза- ции, занимающийся уничтожением электрических и электронных приборов. Изделие должно быть сдано в утиль в соответствии с местными нормативами по утили- зации отходов. За дополнительными сведениями касатель- но обработки, утилизации и уничтожения данного изделия обращайтесь в местное отделение сбора домашних быто- вых приборов или в магазин, в котором было куплено

ИНСТРУКЦИИ ПО УСТАНОВКЕ Монтаж и электрическое подключение должны вы- полняться квалифицированным техником.

• Электрическая связ Необходимо обеспечить легкий доступ к штепселю после установки аппарата. В случае поставки аппарата с кабелем без штепселя, для того чтобы подключить его к электрической сети, необ- ходимо установить между аппаратом и сетью мультипо- лярный выключатель с минимальным расстоянием меж- ду контактами 3 мм, рассчитанный на данную нагрузку и соответствующий действующим нормативам. коричневый-L-линия синий-N-нейтралный

• Если используемая поверхность плиты является элек- трической, газовой или индукционной, минимальное расстояние между ней и самой нижней частью вытяжки должно составлять не менее 45 см. Если применяется соединительная труба из двух и более частей, то верняя часть должна располагаться снаружи нижней части. Не соединять выброс из вытяжки с каналом циркуляции го- рячего воздуха или с каналом, используемым для отвода дыма от устройств, запытываемых иной энергией кроме электрической. - В том случае, если прибор монтируется с вытяжным устройством, рекомендуется обеспечить помещение выводным отверстием.

• Рекомендуется использовать трубу дымохода с таким же диаметром, что и отверстие подачи воздуха. Исполь- зование суженной трубы может сократить КПД вытяжки и увеличить ее шумовой уровень.

• Для более легкого монтажа кухонной вытяжки перед началом этой операции снимите фильтр-жироуловитель В (Рис. 5). Перед началом монтажа выполните следующие операции в зависимости от модели вашей кухонной вытяжки:

RUS - 41 -МОДЕЛЬ 1 Снимите 3 панели А, как показано на рис. 4a. Потяните за ручку В, как показано на рис. 5. МОДЕЛЬ 2 Откройте панель С, как как показано на рис 4b. Потяните за ручку В, как показано на рис. 5.

• Настенный монтаж Отметьте на стене нижний край кухонной вытяжки рис. 2А (с учетом минимального расстояния от варочной панели рис. 2В). - Приложите крепежное лекало к стене, обращая внима- ние, чтобы линия совпала с линией, отмеченной ранее. - Отметьте и просверлите крепежные отверстия (рис. 3). - Вставьте 2 верхних шурупа К, не завинчивая их до упора, и расширительные вкладыши (рис. 3). - Навесьте вытяжку на стену, выравнивая ее в горизонталь- ном положении, и завинтите шурупы К (рис. 6). - По завершении выравнивания окончательно закрепите вытяжку при помощи 2 шурупов С (рис. 7). - Для разных типов монтажа используйте шурупы и рас- ширительные вкладыши, пригодные для Вашей стены (например, для железобетона, для гипоскартона и т.д.). - Если шурупы и вкладыши прилагаются к изделию, проверьте, чтобы они были расчитаны на тип стены, на которую навешивается кухонная вытяжка.

• Монтаж моделей с декоративным камином Надеть специальные перчатки и снять защитную пленку с дымохода таким образом, чтобы не поцарапать его. (Рис 8A) Подготовьте электрический провод в рамках периметра декоративного камина. Отмерьте длину крепежной скобы верхнего отрезка ка- мина (Рис. 8 С). Затем прикрепите скобу к потолку таким образом, чтобы она была на одной оси с вашей кухонной вытяжкой, при помощи шурупов А (Рис. 8 С) и соблюдая расстояние от потолка, указанное на (Рис. 8 В). При по- мощи гибкой трубы L соедините фланец С с отверстием дымоудаления (Рис. 8 D). Проденьте верхний отрезок камина в нижний отрезок. Снимите верхний отрезок камина вплоть до скобы и за- крепите его при помощи шурупов F (Рис. 8 С).

• Фильтрующая модель Установите угольные фильтры в центр узла вытяжки и по- верните их на 90° вплоть до щелчка (схема 10). ЭКСПЛУАТАЦИЯ И ТЕХХОД

• Рекомендуем ввести аппарат в эксплуатацию, прежде чем приступать к варке какого-либо элемента. Рекомендуем оставить работать аппарат на 15 минут, по- сле завершения приготовления пищи, чтобы полностью выпустить тяжелый воздух. Хорошее функционирование колпака обусловлено правиль- ным и постоянным техническим обслуживанием; особое внимание следует уделить фильтру жира и активированного

• Фильтр против жира задерживает жирные частицы, на- ходящиеся в воздухе, следовательно, он подвергается за- сорениям в разные промежутки времени, в зависимости от использования аппарата. - Чтобы предупредить опасность возможных возгора- ний, максимум каждые 2 месяца необходимо промывать фильтры против жира, для чего можно также использо- вать посудомоечную машину. - После промывания, можно проверить изменение цвета. Это не дает права на предъявление претензий для их воз- можной замены. В случае невыполнения инструкций по замене и про- мыванию, может появиться риск возгорания фильтров против жира.

• Фильтры с активированным углем служат для очистки воздуха окружающей среды. Фильтры можно промывать или использовать повторно, необходимо заменять их максимум раз в четыре месяца. Насыщенность активиро- ванного угля зависит от слишком длительного использо- вания аппарата, от типа кухни и регулярности проведе- ния очистки фильтра против жира

• Необходимо часто очищать колпак как внутри, так и снаружи, используя увлажненную денатурированным спиртом ткань или нейтральные не царапающие жидкие моющие средства.

• Лампы вытяжки служат для освещения варочной пане- ли во время приготовления и не расчитаны на длитель- ное включение для обычного освещения помещения. Продолжительное использование ламп вытяжек значи- тельно сокращает их средний срок службы.

• Замена галогенных ламп ( Рис 9). Для замены галогенных ламп В снимите стеклянную крыш- ку С, поддев ее отверткой в специальных пазах. Замените лампы на лампы такого же типа. Внимание: не прикасайтесь к лампам голыми

• Органы управления: (Рис.11) Клавиша А = включает/выключает подсветку Клавиша В = включение/выключение вытяжки. Вытяжка включается на 1-ой скорости. Если вытяжка включена, нажмите кнопку на 2 секунды, чтобы выключить ее. Если вытяжка работает на 1-ой скорости, не нужно держать кнопку нажатой для ее выключения. Скорость двигателя сокращается. Дисплей С = показывает скорость мотора, которая была набрана, и включение таймера. Клавиша D = включает вытяжку. Увеличивает скорость мо- тора. Нажатие клавиши 3-й скорости вызывает активацию функции интенсивного режима на 10 мин, по истечении которых восстанавливается скорость работы, активной в момент включения данной функции. На период действия интенсивного режима имеет место мигание индикатора. Клавиша Е = Таймер на 15 минут запоминает функции в момент включения после отключения этих функций. Таймер отключается повторным нажатием кнопки Е. Когда функция Таймер включена, на дисплее должно мигать де- сятичное значение. Если работает интенсивная скорость, включить функцию Таймер нельзя. Нажав кнопку Е на 2 секунды при выключенной вытяжке, включается функция «чистый воздух», Эта функция вклю- чает двигатель на 1-ой скорости на 10 минут каждый час. В процессе функционирования на дисплее показываются вращающиеся боковые сегменты. По истечении этого времени двигатель выключается, и на дисплее появляется буква «С» до следующего запуска двигателя на 10 минут по прошествии 50 минут. Для возврата к обычному режиму нажмите любую клавишу, за исключением клавиши под- светки. Для отмены функции нажмите на клавишу E. - 42 -• Засорение фильтров-жироуловителей / фильтра с активированным углем: - Когда на дисплее C попеременно мигают значение рабо- чей скорости и буква F (наприм.,1 и F) необходимо вымыть фильтры-жироуловители. - Когда на дисплее C попеременно мигают значение рабочей скорости и буква A (наприм.,1 и A) необходимо заменить фильтры с активированным углем. После установки фильтра на место после чистки необ- ходимо обнулить электронную память, нажав кнопку А примерно на 5 сек. вплоть до прекращения мигания буквы F или А на дисплее С. ФИРМА НЕ НЕСЕТ НИКАКОЙ ОТВЕТСТВЕННОСТИ ЗА УШЕРБ, ВЫЗВАННЫЙ НЕСОБЛЮДЕНИЕМ ВЫШЕПРИ- ВЕДЕННЫХ ПРЕДУПРЕЖДЕНИЙ. - 43 -AB57
