Comfort 300 - Filtre à eau Ecowater - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Filtre à eau Ecowater Comfort 300, capacité de filtration adaptée aux besoins domestiques.
Type de filtration	Filtration par charbon actif et résine échangeuse d'ions.
Débit de filtration	Débit optimal pour un usage domestique standard.
Utilisation	Conçu pour améliorer la qualité de l'eau potable, éliminant les impuretés et le goût désagréable.
Installation	Installation facile sous évier, avec un kit de montage inclus.
Maintenance	Remplacement des cartouches recommandé tous les 6 mois.
Nettoyage	Nettoyage des composants externes avec un chiffon humide.
Sécurité	Conforme aux normes de sécurité pour les appareils de filtration d'eau.
Garantie	Garantie de 2 ans sur les défauts de fabrication.
Informations générales	Produit respectueux de l'environnement, sans produits chimiques nocifs.

FOIRE AUX QUESTIONS - Comfort 300 Ecowater

Comment installer le filtre à eau Ecowater Comfort 300 ?

Pour installer le Ecowater Comfort 300, commencez par couper l'eau à la source. Suivez ensuite le manuel d'installation fourni, qui décrit étape par étape comment connecter le filtre à votre système de plomberie.

À quelle fréquence dois-je remplacer le filtre ?

Il est recommandé de remplacer le filtre tous les 6 mois pour garantir une filtration optimale de l'eau.

Que faire si je remarque une diminution du débit d'eau ?

Une diminution du débit peut indiquer que le filtre est encrassé. Dans ce cas, vérifiez si le filtre doit être remplacé ou nettoyé selon les instructions du manuel.

Le filtre Ecowater Comfort 300 élimine-t-il les contaminants de l'eau ?

Oui, le Ecowater Comfort 300 est conçu pour éliminer de nombreux contaminants courants tels que le chlore, les sédiments et certains métaux lourds, améliorant ainsi le goût et la qualité de l'eau.

Comment nettoyer le filtre si nécessaire ?

Pour nettoyer le filtre, suivez les instructions du manuel d'utilisation. En général, vous pouvez rincer le filtre à l'eau claire pour enlever les dépôts, mais assurez-vous de ne pas endommager les éléments filtrants.

Est-ce que le filtre Ecowater Comfort 300 nécessite une alimentation électrique ?

Non, le Ecowater Comfort 300 ne nécessite pas d'alimentation électrique. Il fonctionne par gravité et pression de l'eau.

Où puis-je acheter des filtres de remplacement ?

Les filtres de remplacement pour le Ecowater Comfort 300 peuvent être achetés en ligne sur le site officiel d'Ecowater ou dans des magasins spécialisés en fournitures de plomberie.

Y a-t-il une garantie sur le filtre Ecowater Comfort 300 ?

Oui, le filtre Ecowater Comfort 300 est généralement couvert par une garantie de 1 an. Veuillez vérifier les détails spécifiques de la garantie dans le manuel d'utilisation.

Comment savoir si l'eau filtrée est de bonne qualité ?

Vous pouvez tester la qualité de l'eau filtrée à l'aide d'un kit de test d'eau disponible dans le commerce. Assurez-vous que les niveaux de contaminants sont conformes aux normes de qualité de l'eau potable.

Que faire si le filtre fuit ?

Si vous constatez une fuite, vérifiez toutes les connexions pour vous assurer qu'elles sont bien serrées. Si le problème persiste, consultez le manuel pour des instructions sur le dépannage ou contactez le service client.

MODE D'EMPLOI Comfort 300 Ecowater

Adoucisseur d'eau, série Comfort 14

Pautas de sécurité 8

TABLE des matières

Consignes d'installation 14

Pour notre sécurité 14

Illustrations de l'installation 15

Programmation de l'adoucisseur d'eau 16-18

Ajout de sel 19

Désinfection 19

Dépannage 19

Consignes d'installation

L'installation doit être confiée à un professionnel qualifié. - Fermer l'arrivée d'eau principale avant de commencer l'installation. - Toujours monter un robinet de dérivation EcoWater Systems ou bien un dispositif de dérivation à 3 robinets. Les robinets de dérivation permettent de couper l'arrivée d'eau à l'adoucisseur en cas de réparation, sans couper l'eau pour l'utilisation domestique. - Un orifice d'évacuation des eaux usées de régénération est nécessaire. Il est préféable d'utiliser un avaloir de sol à proximité de l'adoucisseur d'eau d'EcoWater Systems. Une cuve de dessilage, une conduite verticale, etc. sont d'autres moyens d'évacuation. - Prévoir également, à un endroit sec à moins de 2 mètres de l'adoucisseur d'eau EcoWater Systems, une prise sous tension en permanence de 220-240 V, 50 Hz, avec mise à la terre. - Au terme de l'installation, faire un essai de pression pour vérifier l'étanchéité du système. - À la fin de cet essai, exécuter une régénération manuelle.

Pour votre sécurité

• Avant de commencer l'installation, lire ce guide et se procurer les outils et le matériel nécessaires.
• L'installation doit être conforme aux codes locaux de l'électricité et de la plomberie.
• Utiliser uniquement de la soudure tendre et du flux sans plomb pour le soudage des connexions.
• Manipuler avec soin l'adoucisseur d'eau. Veiller à ne pas le mettre à l'envers, le faire tomber, ni le poser sur des arêtes vives.
• Ne pas placer l'adoucisseur d'eau :

-dans un endroit exposé au gel, - en plein soleil, - dans un endroit exposé aux intempéries.

• Ne pas essayer de traitser une eau dont la température dépasse 49°C. L'adoucisseur requiert un début d'arrivée d'eau minimal de 11 litres par minute.
• La pression d'eau maximum admissible à l'entrée est de 8,6 bars. Lorsque la pression est supérieure à 5,5 bars pendant la journée, la pression pourrait dépasser le maximum pendant la nuit. Utiliser un détendeur de pression si nécessaire.
• Cet appareil fonctionne à une tension de 28 volts CC. Veiller à brancher le bloc d'alimentation fourni, uniquement sur une prise domestique avec mise à la terre à tension nominale de 220-240 V, 50 Hz, place à un endroit sec et protégé ajustement des surintensités par un disjoncteur ou un fusible.
• Ce système n'est pas étudié pour le traitement d'une eau insalubre sur le plan microbiologique, ou d'une qualité inconnue, sans une désinfection en amont ou en aval de la filtration.

La directive européenne 2002/96/EC exige une mise au rebut de tous les équipements électriques et électroniques conforme aux normes DEEE (déchets d'équipements électriques et électroniques). Cette directive ou des lois similaires sont en vigueur à l'échelle nationale et peuvent varier d'une région à l'autre. Se conformer aux lois locales ou régionales pour la mise au rebut de cet équipement.

EcoWater Systems Europe www.ecowater-europe.com

Il est possible de se procurer un guide détaillé chez le fournisseur local ou sur le site Web d'EcoWater de son pays.

INSTALLATION TYPE OPTIONS DE DÉRIVATION

Robinet de dérivation EcoWater Systems FIG. 2A

Dérivation à trois robinets FIG. 2B

INSTALLATION AVEC ROBINET DE DÉRIVATION FILETE

INSTALLATION AVEC ROBINET DE DÉRIVATION À CLIPS

INSTALLATION AVEC RACCORDS COUDES

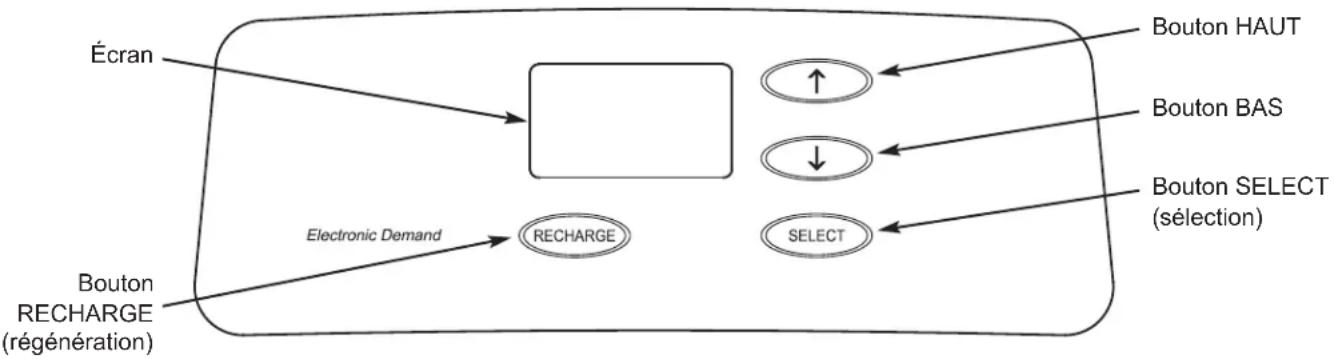

Réglages obligatoires du MODULE de commande

Lors de l'installation et après une panne de courant prolongée.

Lorsque l'on branche le bloc d'alimentation sur la prise de courant, un code de modulo et un numéro de version apparaissent brièvement à l'écran. Ensuite, le message PRESENT TIME (heure actuelle) apparait et 12:00 commence à clignoter.

A. réglage de l'heure

1. Si le message PRESENT TIME (heure actuelle) n'appeara I'ecran, appuyez plusieurs fois sur le bouton SELECT pour I'afficher.
2. Appuyez sur le bouton HAUT ou BAS pour régler l'heure actuelle. Le bouton HAUT fait avancer les heures, le bouton BAS retarde l'horloge.

REMARQUE: Appuyez sur les boutons et relâchez-les aussitôt pour faire défiler lentement. Maintenez les boutons enfoncés pour faire défiler rapidement. 3. Une fois l'heure exacte affichée, appuyez sur le bouton SELECT: l'écran Hardness (dureté) s'affiche.

B. réglage de la VALEUR de la DURETE de l'eau

1. Si vous avez exécuté l'étape précédente, le mot HARDNESS apparait à l'écran. Sinon, appuyez sur le bouton SELECT à plusieurs reprises pour l'afficher.
2. Appuyez sur le bouton HAUT ou BAS pour régler la valeur de la durée de votre eau en grains par gallon (gpg). Le réglage par défaut est 25. Cf. le tableau suivant de conversion des unités. 25 HARDNESS

12:00

PRESENT TIME

15:10

PRESENT TIME

Unité de durée \( \text{Conv} \)	version
Degrés français (°f)	gpg = °f x 0,584
	°f = gpg x 1,712
Degrés allemands (°dH)	gpg = °dH x 1,043
	°dH = gpg x 0,959
Parties par million (ppm)	gpg = ppm x 0,0584
	ppm = gpg x 17,12

REMARQUE: Si I'eau contient du fer, réglez la durée de l'eau à une valeur plus élevé pour compenser. Supposons par exemple que I'eau présente une durée de 20 gpg et contienne 2 ppm de fer. Ajoutez 5 au réglage de durée pour chaque partie par million de fer. Dans cet exemple, VIA valeur sera donc 30.

Durée de 20 gpg

2 ppm de fer x 5 = 10 +10 (fois) 30 (VALEUR DE DURETE)

1. Après avoir établi la valeur de durée de l'eau, appuyez sur le bouton SELECT pour passer à l'écran suivant RECHARGE TIME (heure de la régénération).

C. réglage de l'heure de demarrage de la régénération

1. Si vous avez exécuté l'étape précédente, le message RECHARGE TIME apparait à l'écran. Sinon, appuyez sur le bouton SELECT à plusieurs reprises pour l'afficher.

1. L'heure de démarrage par défaut de la régénération est 02:00. Dans la plupart des foyers, c'est une heure propice à la régénération (qui dure environ 2 heures), l'eau n'était pas utilisée à ce moment. Pendant la régénération, l'eau dure est dérivée vers les robinets de la maison. Appuyez sur le bouton ↑HAUT ou ↓BAS pour régler l'heure souhaitée pour commencer la régénération par tranches de 1 heure.
2. Une fois l'heure souhaitée affichée, appuyez sur le bouton SELECT et l'affichage passera à l'écran de fonctionnement normal (heure actuelle).

Fonctionnement NORMAL

En fonctionnement normal, l'écran affiche l'heure actuelle.

Régénération immédiate

Dans certains cas, lorsque vous prévoyez d'utiliser plus d'eau que la normale, il est préférible de lancer une régénération manuelle. Pour lancer manuellement un cycle de régénération, gardez le bouton RECHARGE enfoncé

RECHARGE NOW

pendant quelques secondes jusqu'à ce que l'indication RECHARGE NOW (régénération immédiate) clignote à l'écran.

L'adoucisseur commence immédiatement une régénération. À noter que cette régénération ne peut être annulée après avoir commencé. Évitez d'utiliser l'eau chaude pendant cette période sinon le chauffe-eau se remplira d'eau dure.

Régénération de NUIT

Pour lancer une régénération à la prochaine heure préréglée, appuyez un court instant sur le bouton RECHARGE.

L'indication RECHARGE TONIGHT (régénération de nuit) clignote à l'écran.

RECHARGE TONIGHT

Un cycle de régénération commencera à la prochaine heure prévue (à 02:00 ou à l'heure que vous avez définie). Si vous décidez d'annuler cette régénération avant qu'elle ne commence, appuyez de nouveau un court instant sur le même bouton.

Vremarque sur les vacances

Les adoucisseurs d'eau sur demande EcoWater régénèrent l'eau uniquement lorsqu'elle est utilisée et qu'elle doit être adoucie. L'appareil ne réalise donc pas de régénération lorsque la maison est inoccupée pendant une période prolongée. En revanche, si vous régalez la fonction

« Maximum Days Between Recharges » (Nombre de jours maximum entre les régénérations), l'adoucisseur effectuera une régénération même lorsque vous n'utilisez pas d'eau.

Réglage du nombre de JOURS maximum entre les régénérations

Le réglage par défaut permet au minuteur de commander la fréquence des régénérations à partir des relevés du compteur d'eau. Ce fonctionnement est de loin le plus avantageux.

Vous pouvez définir un intervalle maximum (en jours) entre les régénérations. Par exemple, lorsque le réglage est défini à « 3 day » (3 jours), il ne passera pas plus de trois jours entre deux régénérations. Ce réglage peut être de 15 jours.

Pour changer le nombre de jours entre les régénérations :

1. Gardez le bouton SELECT enfoncé jusqu'à l'affichage de « 000 - - »
2. Appuyez une fois de plus sur le bouton SELECT : l'indication « Auto RECHARGE » clignotera à l'écran.
3. Appuyez sur le bouton HAUT ou BAS pour régler le nombre de jours entre chaque régénération.
4. Lorsque le nombre de jours souhaité est affiché, appuyez plusieurs fois sur le bouton SELECT pour faire défiler les autres menus jusqu'à l'affichage de nement normal).

RECHARGE

RECHARGE

REMARQUE: L'appareil effectuera une régénération après le nombre de jours programmés, même si l'eau n'a pas été utilisée pendant l'intervalle. Pour empêcher les régénérations pendant les vacances, régalez le nombre maximum de jours sur « Auto » avant votre départ. Vous devrez de nouveau définir le nombre de jours à votre retour.

Réglage de la fonction 97%

Lorsque vous activez cette fonction (ON), l'appareil régénérera l'eau automatiquement après utilisation à 97% de la capacité, quelle que soit l'heure de la journée. Le réglage d'usine est OFF (désactivé).

1. Gardez le bouton SELECT enfoncé jusqu'à l'affichage de « 000 -- »
2. Appuyez deux fois sur le bouton SELECT : « 97 » clignotera à l’écran, en alternance avec le réglage actuel (ON ou OFF).
3. Appuyez sur le bouton HAUT ou BAS pour basculer entre ON et OFF.
4. Lorsque le réglage souhaité est affiché (ON ou OFF), appuyez plusieurs fois sur le bouton SELECT pour faire défiler les autres menus jusqu'à l'affichage de l'heure actuelle (fonctionnement normal).

RECHARGE

RECHARGE

Horloge au FORMAT 12 ou 24 HEURES

Le format par défaut de l'horloge du minuteur est 24 heures. Vous pouvez le changer en format 12 heures, selon votre préférence.

1. Gardez le bouton SELECT enfoncé jusqu'à l'affichage de « 000 - - »
2. Appuyez trois fois sur le bouton SELECT : l'indication « 24 hr » clignote à l'écran.
3. Pour passer au format 12 heures, appuyez sur le bouton ↓ BAS.
4. Appuyez ensuite plusieurs fois sur le bouton SELECT pour faire défiler les autres menus jusqu'à l'affichage d'enregistrement normal).
5. Pour revenir au format 24 heures, suivez les étapes 1 à 4 ci-dessus et, à l'objet 3, appuyez cette fois sur le bouton HAUT.

Réglage de la DUREE de rétrolavage et de rinçage

Vous pouvez régler le minuteur sur différentes durées pour le rétrolavage et le rinçage rapide. La durée de ces deux activités peut se régler de 0 à 30 minutes.

1. Gardez le bouton SELECT enfoncé jusqu'à l'affichage de « 000 -- »
2. Appuyez quatre fois sur le bouton SELECT : l'indication « BA- » clignote à l'écran.
3. Appuyez sur le bouton HAUT ou BAS pour régler le nombre de minutes souhaité de rétrolavage.

1. Appuyez de nouveau sur le bouton SELECT : l'indication « Fr- » clignote à l'écran.
2. Appuyez sur le bouton HAUT ou BAS pour régler le nombre de minutes souhaité du rince rupture.
3. Appuyez ensuite sur le bouton SELECT pour revenir à l'affichage de l'heure (fonctionnement normal).

SORTIE Auxiliaire

La sortie auxiliaire du module de commande électronique peut servir au fonctionnement d'un chlorateur. La borne J4 de la carte électronique fournit une tension de 28 V CC et une intensité pouvant atteindre 300 mA. Cette sortie est sous tension pendant la phase d'aspiration de la saumure du cycle de régénération de l'adoucisseur.

Mémoire en cas de PANNE de courant

Si l'alimentation électrique de l'adoucisseur est coupée, la mémoire interne conservera la majorité des réglages, comme la durée et l'heure de régénération. Cependant, à moins d'une panne de courant très brève, il faudra régler à nouveau l'heure actuelle affichée à l'horloge. Pendant une panne de courant, l'écran sera éteint et l'adoucisseur n'effectuera pas de régénération. Lorsque le courant est rétabli :

1. Vérifiez l'écran.

2a. Si l'heure actuelle reste affichée sans clignoter, le module de commande a conservé l'heure et un réglage de l'horloge est inutile. 2b. Si une heure clignote à l'écran, l'horloge doit être réglée à nouveau à la bonne heure. Cf. Réglage de l'heure à la page 16. Le clignotement de l'affichage sert à vous rappeler de régler l'horloge. Si vous ne la rendez pas, les régénérations se dérouleront probablement à la mauvaise heure.

REMARQUE: S'il y a une panne de courant pendant une régénération, l'adoucisseur finira le cycle lorsque le courant sera rétabli.

AJOUT de SEL

La saumure (sel dissous dans l'eau) est nécessaire à chaque régénération. La dose d'eau nécessaire à la saumure s'écoule dans la zone de stockage du sel par le robinet et au moyen du minuteur de l'adoucisseur. Si l'adoucisseur utilise tout le sel avant d'en rajouter, l'eau sera dure. Vérifiez le niveau de sel fréquemment, en soulevant le couvercle du réservoir à saumure.

Si vous ajoutez du sel pour la première fois, assurez-vous qu'il y a environ 10 cm d'eau dans le réservoir à saumure. Le couvercle du puits à saumure doit être en place lorsqu'on ajoute du sel.

REMARQUE: Dans des endroits humides, il est préféable de maintenir un niveau de sel inférieur à la moitié du réservoir et de rajouter du sel plus souvent.

SEL RECOMMANDÉ : Il est recommandé d'utiliser du sel pour adoucisseurs d'eau (cube, pastille, gros sel marin, etc.). Il s'agit de cristaux de sel par évaporation très purs, parfois comprimés sous forme de briquettes. Ils contiennent moins de 1% d'impuretés insolubles (qui ne peuvent se dissoudre dans l'eau).

SEL DECONSEILLÉ: Le sel gemme à haute teneur en impuretés, sel en bloc, sel granulé, sel de table, sel de dégivrage, sel servant à fabriquer de la crème glacée, etc., sont déconseillés.

Parfois, une croute de sel (« pont ») se forme dans le réservoir à saumure. Ce pont se forme normalement lorsque l'humidité est élevée ou qu'un mauvais type de sel est employé. Un espace vide se forme alors entre l'eau et le sel. Dans ce cas, le sel ne se dissolve plus dans l'eau, le lit de résine n'est plus régénéré et l'eau deviendra dure.

Un pont peut se former sous les grains de sel. Utilisez un manche à balai ou un outil similaire pour vérifier, tel qu'illustré à la Figure 4. Enforcez délicatement le manche tout droit dans le sel. Si vous constatez une résistance, il est fort probable qu'un pont de sel se soit formé.

Enoncez le balai avec précaution en plusieurs endroits, là où se trouve le pont pour le casser.

N'essayez pas de le briser en frappant sur la paroi du réservoir.

FIG. 4

Instructions de désinfection

Toutes les précautions sont prises à l'usine pour que votre adoucisseur EcoWater Systems reste propre et aseptique. Néanmoins, en cours d'expédition, d'entreposage, d'installation ou d'utilisation, des bactéries pourraient pénétrer dans l'appareil. C'est la raison pour laquelle une désinfection est suggérée* lors de l'installation :

1. Enlevez le couvercle du puits à saumure, puis versez environ 40 ml (2 à 3 cuillères à soupe) d'eau de Javel domestique dans le puits à saumure de l'adoucisseur/du conditionneur. Clorox et d'autres marques d'eau de Javel sont des produits courants sur le marché. Replacez le couvercle du puits à saumure.
2. Lancez une régénération immédiate manuelle (Cf. page 17). Cette régénération aspire l'eau de Javel dans l'adoucisseur et la fait circuler dans celui-ci.

Recommandé par la WQA (Water Quality Association). Pour certains réseaux de distribution en eau, une désinfection périodique de l'appareil EcoWater Systems est parfois requise.

REMARQUE : Nous recommandons une révision annuelle de l'adoucisseur/du conditionneur.

GUIDE DE DÉPANNAGE

ANOMALIE CAUSE CORRECTIF
L'eau est dure	Pas de sel dans le réservoir de stockage. Ajoutez du sel, puis lancez une régénération immédiate
	Pont de sel Brisez le pont de sel (cf. ci-dessus), puis lancez une régénération immédiate
	Alimentation électrique débranchée, fils conduc- teurs déconnectés de la carte électronique, fusible grillé, disjoncteur déclenché.	Cherchez parmi ces facteurs la cause de la coupure de courant, puis cor- riger l'anomalie. Lorsque le courant est rétabli, réglez l'heure si le mes- sage PRESENT TIME apparaît à l'écran (Cf. page 16).
	Robinet(s) de dérivation sur la position de dérvation.	Mettez le ou les robinets de dérivation sur la position de service.
	Engagement ou étranglement du tuyau de vidange.	Le tuyau de vidange ne doit pas être tardu, pince, courbé à angle aigu, ni trop élevé.
L'eau est par- fois dure	De l'eau dure dérivée est utilisée lors de la régénération, parce que l'heure actuelle ou l'heure de régénération sont mal régliées.	Vérifiez l'heure actuelle affichée. Si ce n'est pas l'heure exacte, reportez-vous à Réglage de l'heure à la page 16. Vérifiez l'heure de démarrage de la régénération, tel qu'expliqué à la page 16.
	Valeur de durété trop BASSE. Reportez-vous au réglage de la durété de l'eau à la page 16 : vérifiez le réglage actuel de la durété et, au besoin, augmentez-le. Faites faire au besoin une analyse de l'eau d'alimentation pour en connaître la durété.
	De l'eau chaude est utilisé lorsque l'adoucis- seuir est en mode de régénération.	Évitez d'utiliser l'eau chaude pendant les régénérations, le chauffe-eau se remplit alors d'eau dure.
Code d'erreur affché	Anomalie pouvant concerner le câblage, l'inter- rupteur de position, le robinet, le moteur ou la carte électronique.	Contactez votre fournisseur pour une révision.
