Marque	Iberna
Modèle	IBC 313 A
Type d'appareil	Réfrigérateur-congélateur combiné
Compresseur	Double compresseur (modèle principal) ou simple compresseur (variante)
Panneau de commande	Panneau tactile avec touches de réglage de température et fonction SUPER
Température du congélateur	Réglable par touches (2) et (3) avec indicateurs LED à double intensité
Alarme de température	Témoin rouge s'allume à -7 °C, s'éteint automatiquement en dessous de -8 °C
Fonction SUPER	Active la congélation rapide pendant 50 heures, témoin orange allumé
Capacité de congélation maximale	Indiquée sur la plaque signalétique
Dégivrage du réfrigérateur	Automatique pendant les pauses du compresseur
Dégivrage du congélateur	Manuel lorsque la couche de givre dépasse 3 mm
Évacuation de l'eau de dégivrage	Système intégré
Inversion du sens d'ouverture des portes	Possible (mode d'emploi détaillé)
Installation encastrée	Possible (kit de fixation et grille d'aération inclus)
Alimentation électrique	220-240 V ~ 50 Hz
Consommation d'énergie	Non spécifiée
Dimensions (L x H x P)	Non spécifiées (consulter la notice pour les dimensions de la colonne)

FOIRE AUX QUESTIONS - IBC 313 A IBERNA

Comment allumer le réfrigérateur Iberna IBC 313 A ?

Branchez l'appareil sur une prise de courant. Si aucun affichage n'apparaît, appuyez sur la touche (1) du panneau de commande pour allumer le freezer. Le réfrigérateur s'allume en tournant le bouton du thermostat sur une position autre que 0 (positions conseillées : 2-3).

Comment régler la température du congélateur ?

Utilisez la touche (2) pour diminuer la température et la touche (3) pour l'augmenter. Les LED indiquent le niveau de froid : plus de LED allumés et une intensité lumineuse forte correspondent à une température plus froide.

Que signifie le témoin rouge sur le panneau de commande ?

Le témoin rouge s'allume lorsque la température du congélateur atteint -7 °C. Il s'éteint automatiquement si la température descend en dessous de -8 °C. Il reste allumé si l'appareil vient d'être mis en marche ou après un arrêt prolongé.

Comment activer la fonction SUPER pour une congélation rapide ?

Appuyez plusieurs fois sur la touche (2) jusqu'à ce que tous les LED aient une forte intensité lumineuse. Appuyez à nouveau jusqu'à ce que le témoin orange s'allume. La fonction SUPER fait fonctionner le compresseur en continu pendant 50 heures maximum. Pour la désactiver avant, appuyez sur la touche (3).

Comment dégivrer le réfrigérateur et le congélateur ?

Le réfrigérateur dégivre automatiquement. Le congélateur doit être dégivré manuellement lorsque le givre atteint 3 mm d'épaisseur. Nettoyez la conduite d'évacuation de l'eau régulièrement.

Comment inverser le sens d'ouverture des portes ?

Retirez la tige et la douille de la traverse supérieure. Démontez les portes et les gonds. Replacez la tige du gond inférieur droit sur le côté gauche. Remontez les gonds et les portes de bas en haut (étapes 1-2-3).

Que faire après une coupure de courant ?

Une fois le courant rétabli, rallumez l'appareil en appuyant sur la touche (1). Si vous appuyez par erreur, le compresseur s'arrête après 15 secondes ; une nouvelle pression dans ce délai maintient le fonctionnement.

Comment installer l'appareil dans une colonne ?

Fixez le joint du côté opposé aux gonds. Insérez l'appareil dans la colonne, fixez le haut et le bas avec les vis fournies. Enclenchez la grille d'aération. Ajustez les équerres et vissez.

Que faire si de la glace se forme sur la paroi arrière du réfrigérateur ?

Si la température ambiante est très élevée, l'appareil peut fonctionner en continu et former du givre anormal. Réglez le thermostat du réfrigérateur sur une position plus basse (1-2) pour réduire la formation de givre.

Où trouver le numéro de série pour l'assistance technique ?

Le numéro de série et les autres données figurent sur la plaque signalétique de l'appareil. Gardez ces informations à portée de main pour contacter le service technique en cas de panne.

MODE D'EMPLOI IBC 313 A IBERNA

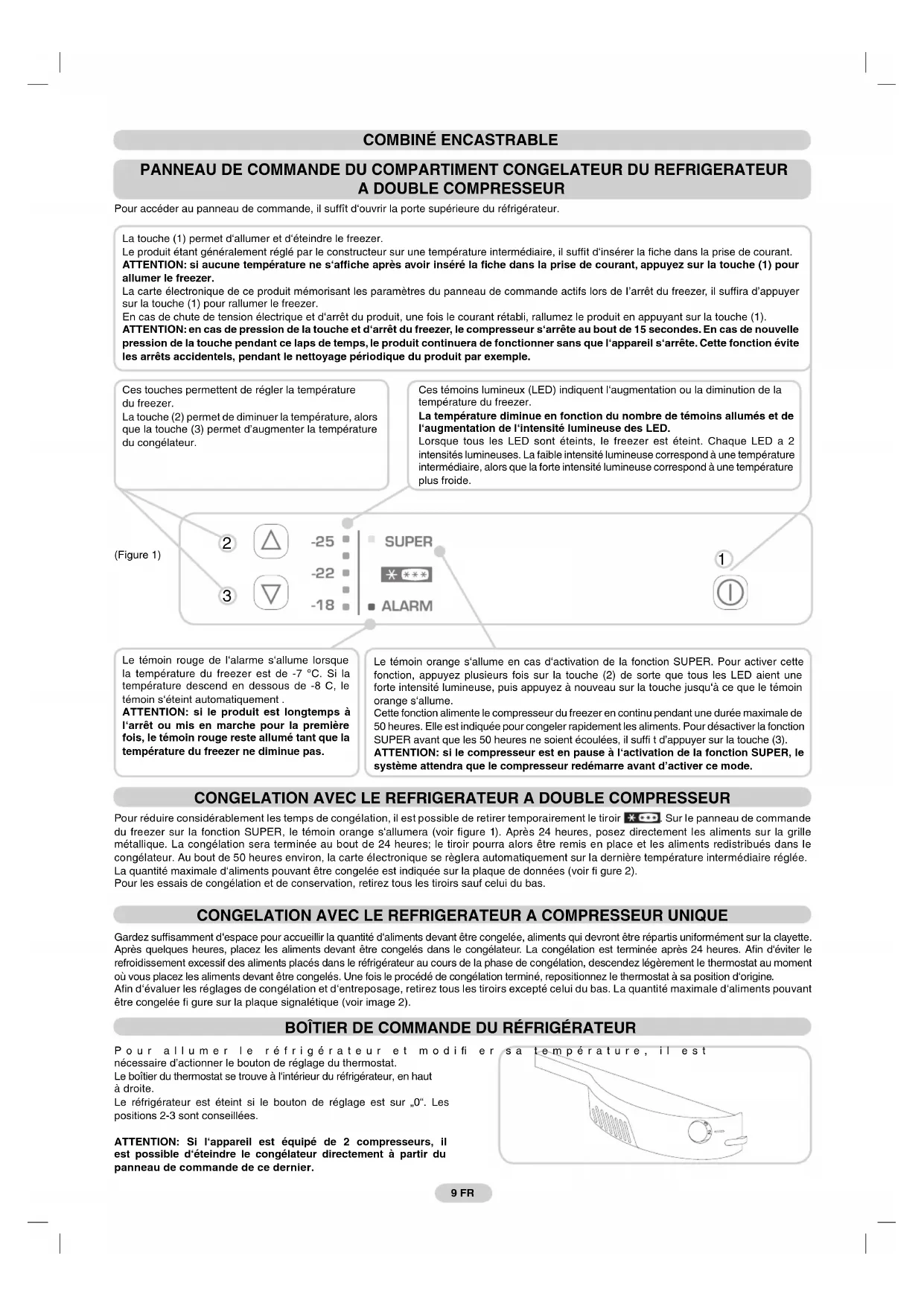

Pour acceder au panneau de commande, il suffit d'ouvr la porte supérieure du réfrigerateur.

La touche (1) permet d'allumer et d'eteindre le freezer.

Le produit etant generalement regle par le constructeur sur une temperature intermediaire, il suffit d'insere la fiche dans la prise de courant. ATTENTION: si aucune tempereature ne s'affiche apres avoir insere la fiche dans la prise de courant, appuyez sur la touche (1) pour allumer le freezer.

La carte electronique de ce produit memorisant les parametes du panneau de commande actifs lors de l'arrêt du freezer, il suffira d'appuyer sur la touche (1) pour rallumer le freezer.

En cas de chute de tension électrique et d'arrêt du produit, une fois le courant rétabli, rallumez le produit en appuyant sur la touche (1). ATTENTION: en cas de pression de la touche et d'arrêt du freezer, le comprisseur s'arrête au bout de 15 secondes. En cas de nouvelle pression de la touche pendant ce laps de temps, le produit continuesa de fonctionner sans que l'appareil s'arrête. Cette fonction evite les arrêts accidentels, pendant le nettoyage périodique du produit par exemple.

Ces touches permettent de régler la température du freezer.

La touche (2) permet de diminuer la temperature, alors que la touche (3) permet d'augmenter la temperature du congelateur.

Ces tímoins lumineux (LED) indiquent l'augmentation ou la diminution de la température du freezer.

La température diminue en fonction du nombre de témoins allumés et de l'augmentation de l'intensité lumineuse des LED.

Lorsque tous les LED sont eteints, le freezer est eteint. Chaque LED a 2 intensités lumineuses. La faible intensite lumineuse correspond à une temperture intermédiaire, alors que la force intensite lumineuse correspond à une tempere plus froide.

(Figure 1)

Le témoin rouge de l'alarme s'allume lorsque la température du freezer est de -7 °C. Si la température descend en dessous de -8 °C, le témoin s'est automatiquement.

ATTENTION: si le produit est longtemps à l'arrêt ou mis en marche pour la première fois, le témoin rouge reste allumé tant que la température du freezer ne diminue pas.

Le témoin orange s'allume en cas d'activation de la fonction SUPER. Pour activer cette fonction, appuyez plusieurs fois sur la touche (2) de sorte que tous les LED aient une forte intensité lumineuse, puis appuyez à nouveau sur la touche jusqu'à ce que le témoin orange s'allume.

Cette fonction alimente le compresseur du freezer en continu pendant une durée maximale de 50 heures. Elle est indiquée pour congefer largement les alimentes. Pour désactiver la fonction SUPER avant que les 50 heures ne soient ecoulées, il suffit d'appuyer sur la touche (3).

ATTENTION: si le compresseur est en pause à l'activation de la fonction SUPER, le système attendra que le compresseur redémarre avant d'activer ce mode.

CONGELATION AVEC LE REFRIGERATEUR A DOUBLE COMPRESSEUR

Pour réduire considérablement les temps de congélation, il est possible de retarder temporairement le tiroir ※ Sur le panneau de commande du freezer sur la fonction SUPER, le témoin orange s'allumera (voir figure 1).Aprés 24 heures, posez directement les aliments sur la grille métallique. La congélation sera terminée au bout de 24 heures; le tiroir pourra alors ètre remis en place et les alimentés redistribués dans le congélateur. Au bout de 50 heures environ, la carte électronique se réglera automatquément sur la dernière température intermédiaire régée. La quantité maximale d'aliments pouvant être congélée est indiquée sur la plaque de données (voir fi gure 2).

Pour les essais de congélation et de conservation, retirez tous les tiroirs sauf celui du bas.

CONGELATION AVEC LE REFRIGERATEUR A COMPRESSEUR UNIQUE

Gardes fssment d'espacr por accuillir la quantite d'alments devant etre congelée, aliments qui devont etre repartis uniformement sur la clayette. Aprees quelques heures, placez les alimentes devant etre congelés dans le congelateur. La congelation est terminée apres 24 heures. Afin d'éviter le refroidissement excessif des alimentes placés dans le réfrigerateur au cours de la phase de congelation, descendez légerement le thermostat au moment ou vous placez les alimentes devant etre congelés. Une fois le procede de congelation terminé, repositionnez le thermostat à sa position d'origine. Afin d'évaluier les réglages de congelation et d'entreposage, retirez tous les tiroirs excepté celui du bas. La quantité maximale d'alments pouvant etre congelée fi gure sur la plaque signalétique (voir image 2).

BOITIER DE COMMANDE DU RÉFRIGERATEUR

Pour allumer le réfrigerateur é nécessaire d'actionner le bouton de réglage du thermostat.

Le boitier du thermostat se trouve à l'intérieur du réfrigerateur, en haut à droite.

Le réfrigerateur est étéint si le bouton de réglage est sur 0^ . Les positions 2-3 sont conseillées.

ATTENTION: Si l'appareil est équipé de 2 compresseurs, il est possible d'éteindre le congealateur directement à partir du panneau de commande de ce dernier.

DEGIVRAGE

Le dégivrage du refrigerateur se fait automatiquement durant la pause du compresseur.
La présence d'une fi ne couche de givre ou de gouttes d'eau durant le fonctionnement de l'appareil est normale.
Il est important que la conduite d'évacuation sort toujours propre et d'eviter que les alimentents touchent la paroi du compartment.
Il est conseilé de dégivrer le conGPLateur lorsque la couche de givre dépasse 3 mm. d'épaisseur.

N.B. Plaque de données de l'apparell, à communiquer à l'assistance technique en cas de panne.

Important: si la température ambiente est très élevée, l'appareil pourrait fonctionner en continu, provoquant la formation anormale de givre sur la paroi de fond du réfrigerateur. Dans ce cas, il est nécessaire de régler le thermostat du réfrigerateur sur des nombres plus bas (1 -2).

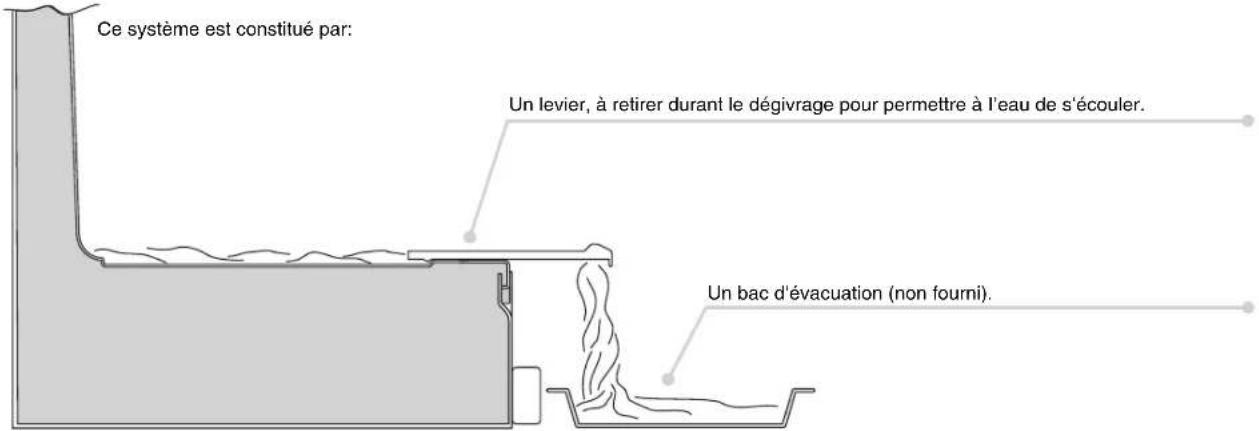

ÉVACUATION DE L'EAU

Le conGPLateur est dot e d'un syste m d'evacuation de I'eau de degivrage.

INVERSION DU SENS D'OUVERTURE DES PORTES

Retirez la tige et sa douille de la travers supérieure.

Démontez la porte du haut.

Demontez le gond central et ses rondelles.

Demontez la portedubas.

Retirez la tige du gond inférieur droit et remontez-le sur le gond inférieur gauche.

Placez le cache enclenché sur l'équerre de l'autre côte de l'appareil.

Remontez les gonds et les portes de bas en haut 1-2-3.

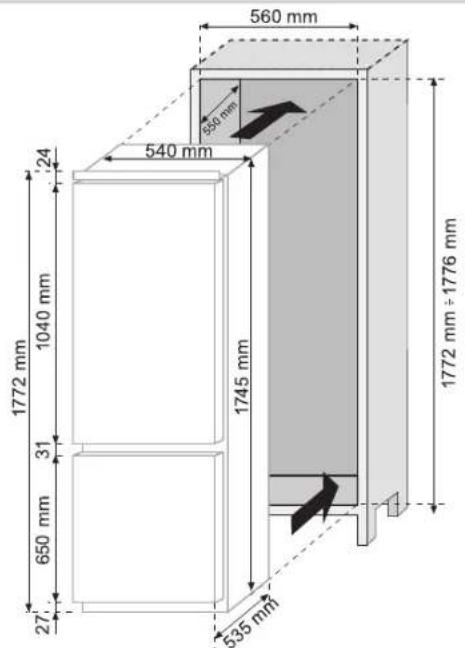

DIMENSIONS DE L'APPAREIL ET DE LA COLONNE

INSTALLATION DE L'APPAREIL DANS LA COLONNE

Fixez le joint fourni avec l'appareil du côte opposé aux gonds.

1

Insérez l'appareil dans la colonne, contre le côte opposé aux gonds.

2

Faites adhérer parfaitement l'équerre du haut de l'appareil à la colonne.

3

Fixez le haut de I'appareil a la colonne avec les vis fournies.

4

Fixez le bas de l'appareil avec les vis fournies

5

Enclenchez la grille d'aération. Desserrez les vis de fi xation du gond central droit.

6

7

Positionnez la plaque pres de la colonne.

8

Fixez l'équerre à la colonne avec les vis fournies.

9

Serrez les vis de fi xation du gond central droit.

10

Faites de même avec l'équerre centrale gauche.

11

COUPLAGE DES PORTES DE LA COLONNE ET DES PORTES DE L'APPAREIL

L'appareil est doté de dispositifs de coupage des portes de l'appareil et des portes de la colonne (glissières à tirette).

Fixez la glissiere à l'intérieur de la porte de la colonne à la hauteur voulue et à environ 20 mm du bord exterieur de la porte.

Ouvre les portes de la colonne et du réfrigerateur. Placez la tirette sur la glissière, puis faites-la adhérer à la porte du réfrigerateur.

Marquez les emplacements des vis et percer avec un foret de 2,5 mm de diamètre.

Couplez la porte de l'appareil et la porte de la colonne en vous référant aux trous de la tirette.

PRECAUTIONS À PRENDRE POUR ASSURER LE BON FONCTIONNEMENT DE L'APPAREIL

L'appareil encastre, placez l'arriere de la colonne en contact avec la paroi de manière a empêcher l'accès au compartiment du compresseur. Pour que l'appareil fonctionne correctement, il est indispensable que l'air puisse circuler librement af n de refroidir le condenseur situé a l'arrière de l'appareil.

La colonne doit être pourvue, à l'arrière, d'une cheminée d'aération, dont le haut ne doit pas être obstrué, et à l'avant, d'une fente qui sera recouverte d'une grille d'aération.

Dimensions des découpes de la colonne.

Dimensions de l'espace à laisser entre la colonne et le plafond.
