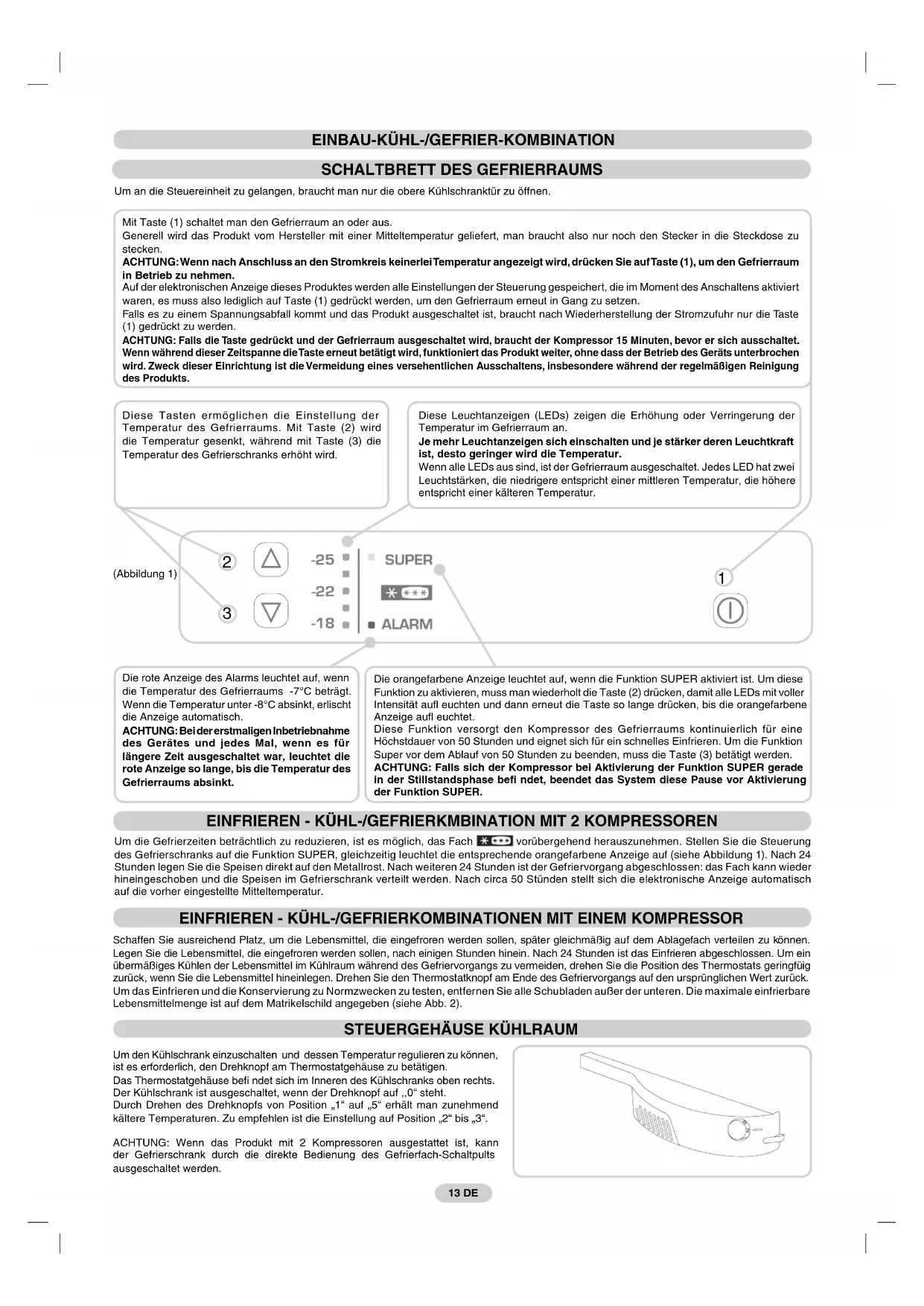

BEDIENUNGSANLEITUNG IBC 313 A IBERNA
Um an die Steuereinheit zu gelangen, braucht man nur die obere Kuhlschranktur zu öffnen.
Mit Taste (1) schaltet man den Gefrierraum an oder aus.
Generell wird das Produkt vom Hersteller mit einer Mitteltemperatur gefelft, man braucht also nur noch den Stecker in die Steckdose zu stecken.
ACHTUNG: Wenn nach Anschluss an den Stromkreis keinerlei Temperatur angezeigt wird, drücken Sie auf Taste (1), um den Gefrierraum in Betrieb zunehmen.
Auf der elektronischen Anzeige这点es Produktes werden alle Einstellungen der Steuerung gespeichert, die im Moment des Anschaltens aktiviert waren, es muss also lediglich auf Taste (1) gedruckt werden, um den Gefrierraum erneut in Gang zu setzen.
Falls es zu einem Spannungsabfall kommt und das Produkt ausgeschelt ist, braucht nach Wiederherstellung der Stromzufahr nur die Taste (1) gedrückt zu werden.
ACHTUNG: Falls die Taste gedrück und der Gefrillraum ausgeschelt wird, braucht der Kompressor 15 Minuten, bevor er sich ausschelt. Wenn während dieser Zeitspanne die Taste erneut betetigt wird, Funktioniert das Produkt weiter, ohne dass der Betrieb des Geräts unterbrochen wird. Zweck dieser Einrichtung ist die Vermeidung eines versehentlichen Ausschaltens, insbesondere während der regelmäßigen Reinigung des Produkts.
These Tasten erfolgslich die Einstellung der Temperatur des Gefrierraums. Mit Taste (2) wird die Temperatur gesenk, während mit Taste (3) die Temperatur des Gefrierschranks erhöht wird.
These Leuchtanzeigen (LEDs) zeigen die Erhöhung oder Verringerung der Temperatur im Gefrierraum an.
Je mehr Leuchtanzeigen sich einschalten und je stärker deren Leuchtkraft ist,esto geringer wird die Temperatur.
Wenn alle LEDs aus sind, ist der Gefrierraum ausgeschältet. Jedes LED hat zwei Leuchtstärken, die niedrigere entspricht einer mittleren Temperatur, die höhere entspricht einer kälteren Temperatur.
(Abbildung 1)
2
-25
-22
-18
SUPER
ALARM
1
Die rote Anzeige des Alarms leuchtet auf, wenn die Temperatur des Gefrierraums -7^ beträgt. Wenn die Temperatur unter -8^ absinkt, erlisch die Anzeige automatisch.
ACHTUNG: Beider erstmaligen Inbetriebnahme des Gerätes und jedem Mal, wenn es für länger Zeit ausgeschelt war, leuchtet die rote Anzelge so lange, bis die Temperatur des Gefrierraums absinkt.
Die orangefarbene Anzeige leuchtet auf, wenn die Funktion SUPER aktiviert ist. Um diese Funktion zu aktivieren, muss man wiederholt die Taste (2) drücken, damit alle LEDs mit voller Intensität aufe uchoden und dann erneut die Taste so lange drucken, bis die orangefarbene Anzeige aufe uchodet.
These Funktion versorgt den Kompressor des Gefrierraums kontinuierlich für eine Höchstdauer von 50 Stunden und eignet sich für ein Schnelles Einfrieren. Um die Funktion Super vor dem Ablauf von 50 Stunden zu beenden, muss die Taste (3) betägt werden.
ACHTUNG: Falls sich der Kompressor bei Aktivierung der Funktion SUPER gerade in der Stillstandphase befirnt, beendet das System dieser Pause vor Aktivierung der Funktion SUPER.
EINFRIEREN - KÜHL-/GEFRIERKMBINATION MIT 2 KOMPRESSOREN
Um die Gefrierzeiten betrachtlich zu reduzieren, ist es möglich, das Fach vorübergehend Herauszunehmen. Stellen Sie die Steuerung des Gefrierschranks auf die Funktion SUPER, gleichzeitig leuchtet die entsprechende orangefarbene Anzeige auf (siehe Abbildung 1). Nach 24 Stunden legen Sie die Speisen direkt auf den Metalrost. Nach weiteren 24 Stunden ist der Gefriervorgang abgeschlossen: das Fach kann wieder hineingeschoben und die Speisen im Gefrierschrank verteil werden. Nach circa 50 Stunden stellt sich die elektronische Anzeige automatisch auf die vorher eingestellte Mitteltemperatur.
EINFRIEREN - KÜHL-/GEFRIERKOMBINATIONEN MIT EINEM KOMPRESSOR
Schaffen Sie ausreichend Platz, um die Lebensmittel, die eingefroren werden sollen, später gleichmäßig auf dem Ablagefach verteilen zu konnen. Legen Sie die Lebensmittel, die eingefroren werden sollen, nach einigen Stunden hinein. Nach 24 Stunden ist das Einfrierten abgeschlossen. Um ein übermögiges Kühlen der Lebensmittel im Kühraum während des Gefriervorgangs zu vermeiden, drehen Sie die Position des Thermostats geringfügz zurück, wenn Sie die Lebensmittel hineinlagen. Drehen Sie den Thermostatknopf am Ende des Gefriervorgangs auf den ursprünglichen Wert zurück. Um das Einfrierten und die Konservierung zu Normzwecken zu testen, entfern den sie alle Schubladen außer der unteren. Die maximale einfrierbare Lebensmittelmenge ist auf dem Matrikelschild angegeben (siehe Abb. 2).
STEUERGEHÄUSE KÜHLRAUM
Um den Kuhlschrank einzuschalten und dessen Temperatur regulieren zu konnen, ist es erforderlich, den Drehknopf am Thermostatgehause zu betätigten.
Das Thermostatgehäuse befindet sich im Inneren des Kühlschranks oben rechts. Der Kühlschrank ist ausgeschelt, wenn der Drehknopf auf „0" steht.
Durch Drehen des Drehknopfs von Position 1^ auf 5^n erhalten man zunehmend kältere Temperaturen. Zu empfehlen ist die Einstellung auf Position 2^n bis 3^n .
ACHTUNG: Wenn das Produkt mit 2 Kompressoren ausgestellt ist, kann der Gefrierschrank durch die direkte Bedienung des Gefrierfach-Schaltpuls ausgeschalttet werden.

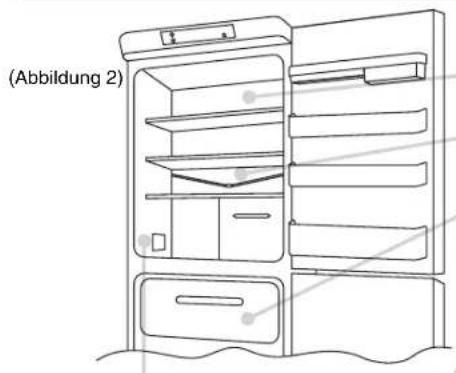

DAS ABTAUEN
Das Abtauen der Kuhlzelle erfolgt automatisch während der Pause des Kompressors.
Das Vorhandensein einer leichten Reitschicht oder von Wassertropfen während des Betriebs ist als normal anzusehen.
Es ist wichtig, die Abfl ussoffnung immer sauber zu halten und darauf zu achten, dass die Speisen keine Wand des Kühraums berühren.
Wenn die Reifschicht dicker als 3mm ist, solte der Kuhlraum abgetaut werden.
Achtung: Hier befni dent sich das Typenschild, auf dem alle Daten verzeichnet sind, die im Falle eines Defekts dem Kundendienst mitgeteilt werden müssen.
Wichtig: Bei sehr hoher Umgebungstemperatur kann es vorkommen, dass das Gerät ununterbrochen arbeitet, was zu einer anomalen Reinführung an der Rückwand des Kühraums führt. In thisem Fall muss der Drehknopf auf niedrigere Werte gestellt werden (1-2).

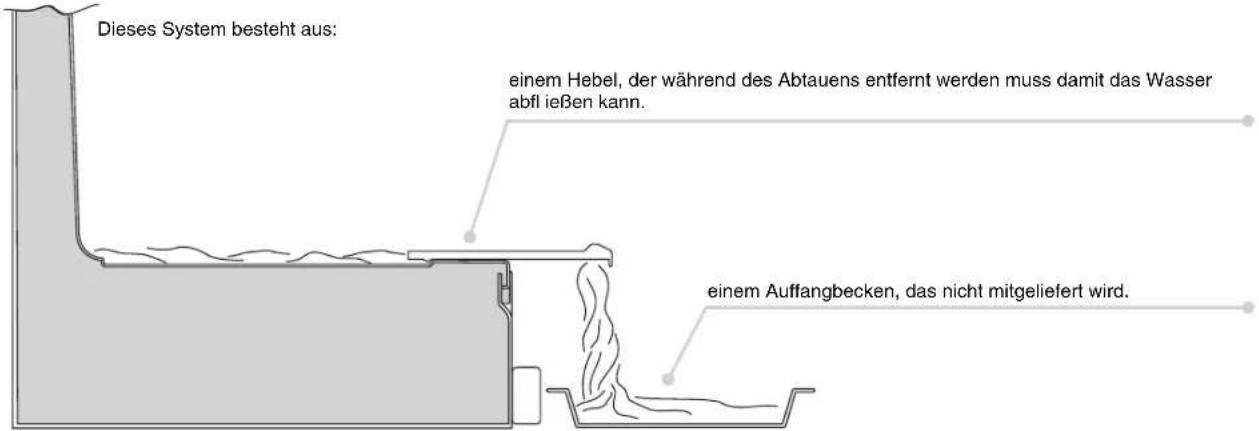

DER WASSERABFLUSS
Der Gefrierschrank ist mit einem Tauwasser-Ableitungssystem ausgestellt.
WECHSEL DES TÜRANSCHLAGS
Entfemen Sie den Stift und die zugehörige Buchse von der oberen Querleiste.
Nehmen Sie die obere Tur ab.
Montieren Sie das zentrale Scharnier und die zugehörigen Scheiben ab.
Nehmen Sie die untere Tur ab.
Nehmen Sie den Stift von dem unteren rechten Scharnier ab und bringen Sie him am unteren Scharnier links an.
Montieren Sie die Winkelabdeckung, die durch Einrasten auf dem Winkel befestigt ist, an der anderen Seite des Schrankes.
Bringen Sie die Scharriere und Turen wieder an, beginnen Sie darüber unter: 1-2-3.
ABMESSAGENS DES PRODUKTS UND DES EINBAUSCHRANKS
INSTALLATION DES GERÄTES IN DEN EINBAUSCHRANK
Befestigen Sie die beiliegende Dichtung an der Seite des Gerätes, welche der Schamierseite gegenüber liegt.
1
Schieben Sie das Gerät so in den Schrank, dass es an der Seite ohne Scharmiere anliegt.
2
Achten Sie darauf, dass der obere Winkel des Gerätes perfect am Schrank anliegt.
3
Befestigen Sie mit Hilfe der beiliegenden Schrauben den oberen Teil des Gerätes am Schrank.
4
Befestigen Sie mit Hilfe der beiliegenden Schrauben den unteren Teil des Gerätes.
5
Setzen Sie den Belüftungsrost ein, er muss bereits einrasten.
6
Lockern Sie die Befestigungsschrauben deszentralen rechten Scharniers.
7
Positionieren Sie den Winkel nahe am Schrank.
8
Schrauben Sie den Winkel mit Hilfe der beiliegenden Schrauben am Schrank an.
9
Schrauben Sie die Befestigungsschrauben des rechtenzentralen Scharners fest.
10
Fuhren Sie dieselben Arbeitsgänge mit demzentralen linken Winkel aus.
11
VERBINDUNG DER TÜREN DES SCHRANKS MIT DEN TÜREN DES GERÄTES
Das Gerät ist mit Vorrichtungen versehen, mit Hilfe derer die Turen des Gerätes mit den Turen des Schranks verbunden werden können (Schleppscharniere)
Befestigen Sie den Schlitten im Inneren der Tur des Schranks in der gewünschten Höhe, circa 20 mm vom Außenrand der Tur entfern.
Öffnen Sie die Turen des Einbauschranks und des Kühlschranks. Positionieren Sie das Gegenstück des Schlittens im Schlitten und nahm Sie Tur des Gerätes daran an.
Markieren Sie die Befestigungspunkte für die Schrauben und bohren Sie mit einem 2,5er Bohren ein Loch.
Verbinden Sie die Tur des Gerätes mit der Tur des Schranks an den Ölten des Gegenstück des Schlittens.
VORSICHTSMASSNAHMEN FÜR EINE KORREKTE BETRIEBSWEISE
Nachdem das Gerät im Schrank befestigt wurde, stellen Sie den hinteren Teil des Schranks an die Wand, damit der Zugang zum Kompressorraum versperrt ist.
Zur Sicherung einer korrekten Betriebsweise des Produktes ist die Gewährleistung einer entsprechenden Luftzirkulation unerlässlich, damit sich der an der Hinterseite des Gerätes befandliche Kondensator abkühlen kann.
Daher muss der Einbauchrank mit einem hinteren Abzug, dessen Öffnung nach oben nicht verstopt seinarf, und mit einer vorderen Spalte, die von einem Belüftungsrostd bedeckt wird, versehen sein.
Abmessungen der Schrankausschnittte.

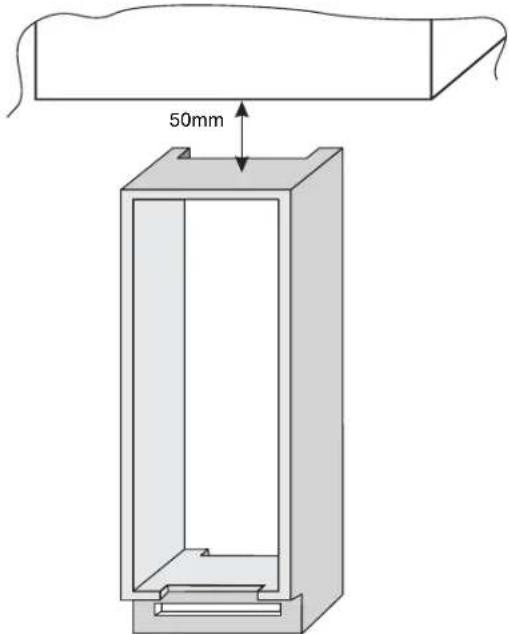

Erforderlicher Abstand, der zwischen Schrank und Decke eingehalten werden muss.
