TCKB920S - Magnétocassete SONY - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Magnétocassette
Marque	SONY
Modèle	TCKB920S
Dimensions	Non spécifiées
Poids	Non spécifié
Type de support	Cassette audio
Connectivité	Non spécifiée
Alimentation	Non spécifiée
Utilisation	Lecture et enregistrement de cassettes audio
Entretien	Nettoyage régulier des têtes de lecture/enregistrement recommandé
Sécurité	Ne pas exposer à l'humidité ou à des températures extrêmes
Informations supplémentaires	Vérifier la compatibilité des cassettes avant utilisation

FOIRE AUX QUESTIONS - TCKB920S SONY

Comment puis-je résoudre le problème de lecture de cassettes sur le SONY TCKB920S ?

Vérifiez d'abord que la cassette est insérée correctement. Si le problème persiste, nettoyez les têtes de lecture avec un nettoyant pour têtes de cassette.

Pourquoi le SONY TCKB920S ne s'allume-t-il pas ?

Assurez-vous que l'appareil est correctement branché et que la prise fonctionne. Vérifiez également les fusibles internes si disponibles.

Mon SONY TCKB920S émet un bruit de grattage lors de la lecture. Que faire ?

Cela peut être dû à une usure des têtes de lecture. Essayez de nettoyer les têtes et les rouleaux en caoutchouc. Si le problème persiste, envisagez de remplacer les têtes.

Comment puis-je enregistrer une cassette sur le SONY TCKB920S ?

Insérez une cassette vierge, sélectionnez la source audio que vous souhaitez enregistrer et appuyez sur le bouton d'enregistrement tout en démarrant la lecture de la source.

Le SONY TCKB920S ne rewind pas correctement. Que faire ?

Vérifiez si la cassette est coincée ou endommagée. Assurez-vous également que les courroies internes ne sont pas usées ou cassées.

Comment changer les piles du SONY TCKB920S ?

Ouvrez le compartiment des piles situé à l'arrière de l'appareil, retirez les anciennes piles et remplacez-les par des piles neuves en respectant la polarité.

Pourquoi le SONY TCKB920S ne détecte-t-il pas certaines cassettes ?

Cela peut être dû à des cassettes endommagées ou usées. Essayez une autre cassette pour voir si le problème persiste.

Comment nettoyer le SONY TCKB920S ?

Utilisez un chiffon doux légèrement humidifié pour essuyer l'extérieur. Pour l'intérieur, utilisez un kit de nettoyage pour têtes de cassette.

Y a-t-il un moyen d'améliorer la qualité sonore du SONY TCKB920S ?

Vérifiez que les têtes de lecture sont propres. Utilisez des cassettes de bonne qualité et assurez-vous que l'appareil est bien positionné pour éviter les vibrations.

MODE D'EMPLOI TCKB920S SONY

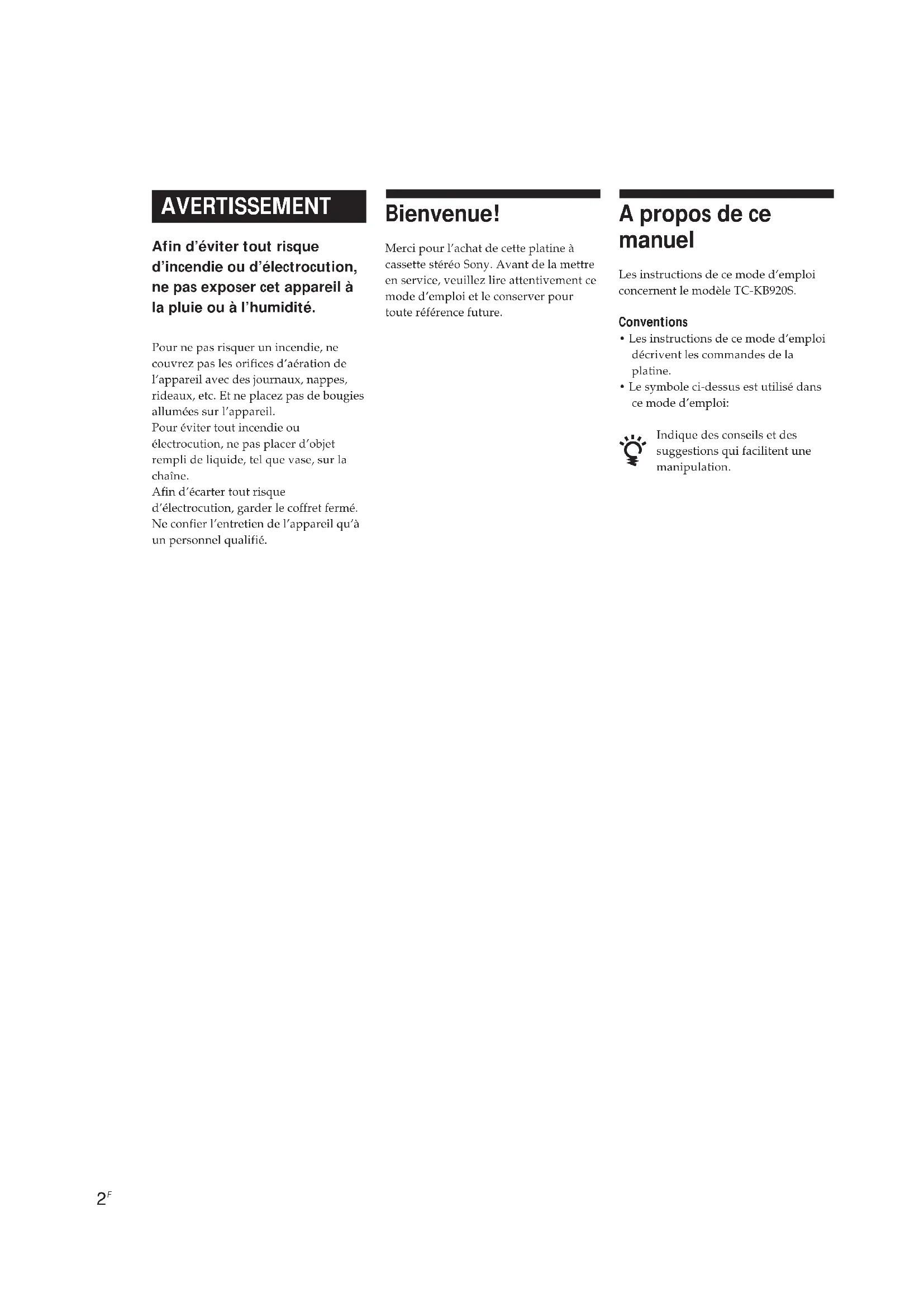

Afin d'eviter tout risque d'incendie ou d'electrocution, ne pas exposer cet apparéil à la pluie ou à l'humidité.

Pour ne pas risquer un incendie, ne couvrez pas les orifices d'expiration de l'appareil avec des journaux, nappes, rideaux, etc. Et ne placez pas de bougics allumées sur l'appareil.

Pour éviter tout incendie ou électrocution, ne pas placer d'objet rempli de liquide, tel que vase, sur la chaine.

Afin d'ecarter tout risque
d'électrocution, garder le coffret fermé.
No confier l'entretien de l'appareil qu'à un personnel qualifié.

Bienvenue!

Merci pour l'achat de cette platine à cassette stéreo Sony. Avant de la mesure en service, veuillez lire attentivement ce mode d'emploi et le conserver pour toute.Reference future.

A propos de ce manuel

Les instructions de ce mode d'emploi concernent le modele TC-KB920S.

Conventions

• Les instructions de ce mode d'emploi décrivent les commandes de la platine.
• Le symbole ci-dessus est utilisé dans ce mode d'emploi:

Indique des conseils et des suggestions qui facilitent une manipulation.

TABLE DES MATIÈRES

Preparatifs

Déballage 4

Raccordement de la platine 4

Lecture d'une cassette 5

Enregistrement sur une cassette 6

Fonctions elaborées pour la lecture

Localisation d'une plage (Multi-AMS/Lecture automatique/Lecture memorisee) 8

Fonctions elaborées pour l'enregistrement

Calibrage du courant de polarisation et du niveau d'enregistrement 9

Contrôle du son enregistré 10

Insertion d'un espace blanc pendant l'enregistrement (Silencieux d'enregistrement) 10

Informations complémentaires

Precautions 11

Remarques sur les cassettes 11

Nettoyage 12

En cas de panne 13

Specifications 14

Glossaire 15

Index 16

Déballage

Verifiez que l'element suivant se trouve bien dans l'emballage:

Cordons de liaison audio (2)

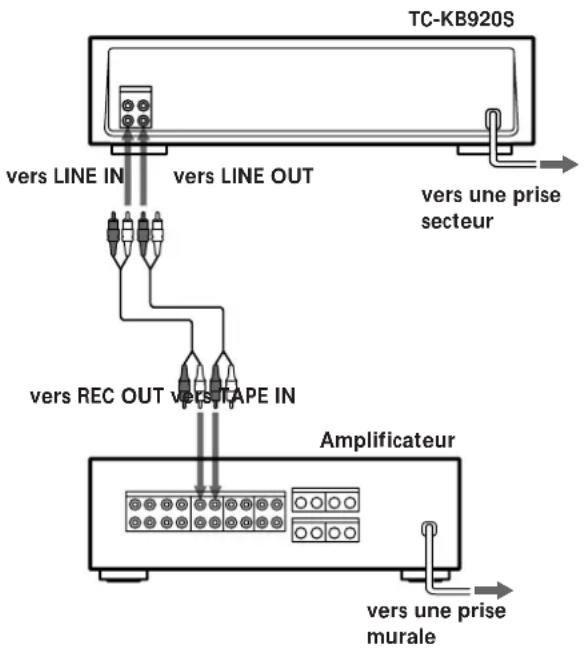

Raccordement de la platine

Cette partie explique comment raccarder la platine à un amplificateur. N'oubliez pas d'etreindre les deux apparèils avant de les raccarder.

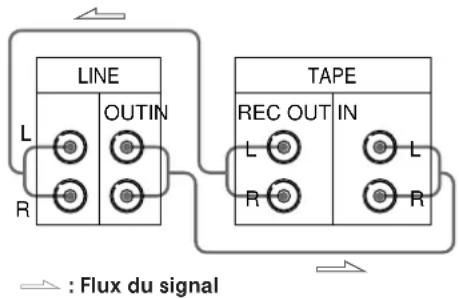

Raccordements

Quand vous branchez un cordon audio, vérifie la couleur de la prise et celle de la fiche du cordon : Fiche rouge (droite) dans la prise rouge et fiche blanche (gauche) dans la prise blanche. Veillez a bien enforcer les fiches pour éviter tout ronflement ou bruit. Raccordez la platine à l'amplificateur comme indiqué ci-dessous.

Platine à cassette Amplificateur

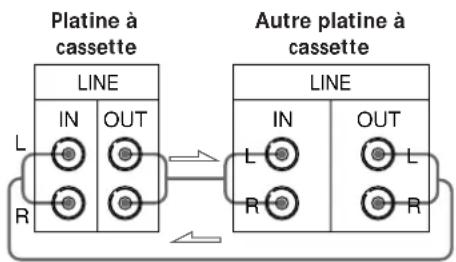

Pour raccorder la platine à une autre platine à cassette

Reliez les deux platines de la manière suivante.

Flux du signal

Réglage du selecteur de tension (uniquement pour les modèles avec selecteur de tension)

Verifiez que le sélecteur de tension sur le panneau arrirée de la platine à cassette est régé sur la tension du secteur local. Si ce n'est pas le cas, reglez-le sur la position correcte avec un tournevis avant de brancher le cordon d'alimentation secteur sur une prise murale.

Branchement du cordon d'alimentation secteur

Branchez le cordon sur une prise secteur.

Que faire ensuite?

Maintenant la platine à cassette est préte. Pour les fonctions de base, voir pages 5 à 7; pour les fonctions élaborées, voir les paragraphs à partir de la page 8.

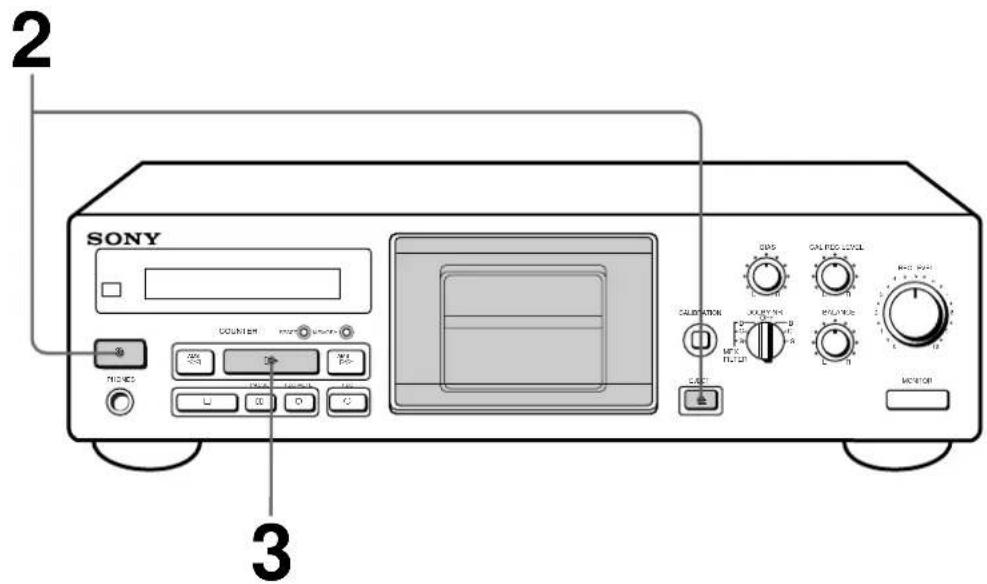

Lecture d'une cassette

Voir page 4 pour le raccordement.

Pour écouter une cassette enregistrée avec le système de réduction de bruit Dolby*

Réglez DOLBY NR au même système Dolby que lors de l'enregistrement—B, C ou S. Notez que les réglages B, C et S sont identiques des deux cotés pendant la lecture parque que le filtré MPX opère seulement pendant l'enregistrement.

Vous pouvez brancher le casque sur PHONES.

• Réduction de bruit Dolby fabriquée sous licence de Dolby Laboratories Licensing Corporation.

DOLBY et le symbole double-D sont des marques de Dolby Laboratories Licensing Corporation.

1 Allumez l'amplificateur et selectionnez la fonction platine.

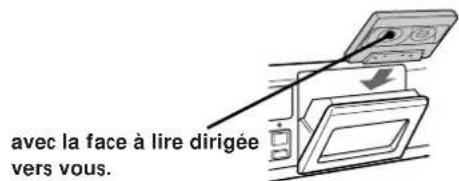

2 Appuyez sur POWER, puis sur. Inserez une cassette, puis refermez le logement de la cassette.

"TAPE" et le type de cassette (I, II ou IV) apparrent dans l'afficheur.

3 Appuyez sur La lecture demarre. Reglez le volume sur l'amplificateur. N'appuyez pas sur POWER ou pendant le fonctionnement de la platine. Sinon, la bande pourrait etre endommagée.

Pour	Appuyez sur
Arrêter la lecture	■
Interrompre la lecture	II PAUSE. Appuyez une nouvelle fois sur cette touche pour poursuivre la lecture.
Avancer rapidement ou rebobiner la bande	► ou ◆ quand la platine est arrêtée
Augmentez encore la vitesse d'avance rapide ou de rebobinage	► ou ◆ pendant l'avance rapide ou le rebobinage
Sortir la cassette ≡ après avoir arrêté la lecture

Fonctions de base

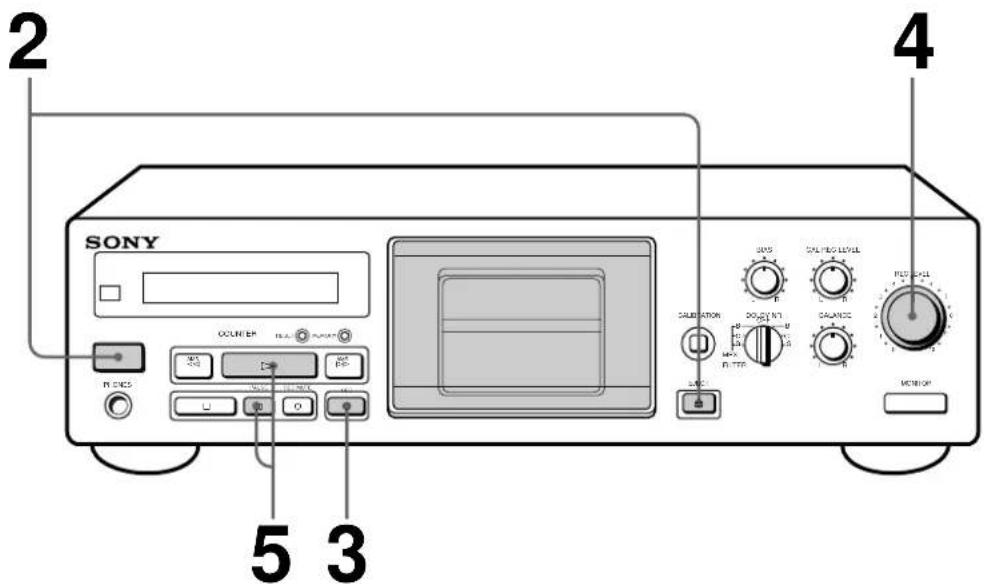

Enregistrement sur une cassette

• Voir page 4 pour le raccordement.

Pour protégér vos enregistements contre un effacement accidentel Brisez la ou les languettes de protection (voir page 11).

1 Allumez l'amplificateur et reproductivez la source de programme que vous pouez enregistrer.
2 Appuyez sur POWER, puis sur. Inserez une cassette, puis refermez le logement de la cassette.

"TAPE" et le type de cassette (I, II ou IV) apparrent dans l'afficheur.

3 Appuyez sur REC.

"SOURCE" apparait dans l'afficheur.
N'appuyez pas sur POWER ou ≡ pendant le fonctionnement de la platine. Sinon, la bande pourrait etre endommagée.

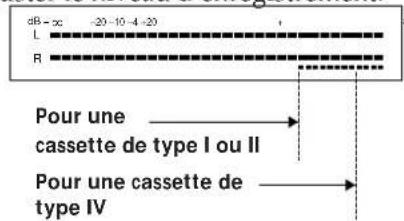

Tournez REC LEVEL pour ajuster le niveau d'enregistrement.

Le niveau d'enregistrement ne doit pas dépasser le niveau recommendé pour le type de cassette indiqué.

Quand tous les réglages sont terminés, arrêtez la source de programme.

5 Appuyez sur PAUSE ou

L'enregistrement commence.

6 Demarrez la lecture de la source de programme.

Pour	Appuyez sur
Arrêté l'enregistrement■
Interrompre l'enregistrement	■ PAUSE. Appuyez une nouvelle fois sur cette touche pour poursuivre l'enregistrement.
	△ après avoir arrêté l'enregistrementSortir la cassette

Le système Dolby HX PRO* opere automatiquement pendant I'enregistrement.

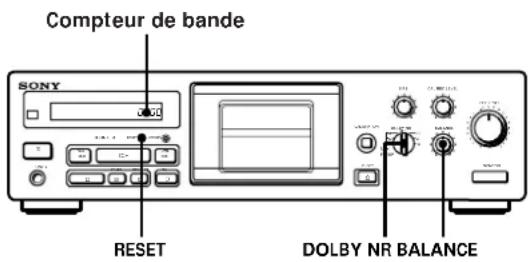

Vous pouvez vérifier le temps restant sur la cassette pour l'enregistrement

1 Localisez la fin du passage enregistré sur la cassette.
2 Appuyez sur RESET pour remettre le compteur à "0.00."
3 Appuyez sur pour localiser la fin de la cassette. Le compteur indique le temps approximatif restant sur la cassette.

• HX Pro headroom extension d'origine Bang & Olufsen et fabriqué sous licence de Dolby Laboratories Licensing Corporation.

DOLBY, le symbole double-D et HX PRO sont des marques de Dolby Laboratories Licensing Corporation.

Voir DOLBY HX PRO ("Glossaire", page 15) pour les détails.

Pour ajuster la balance

Tournez BALANCE de façon que les décibelmétres des canaux gauche (L) et droit (R) dans l'afficheur atteignent les niveaux souhaités.

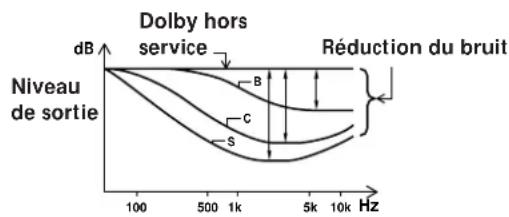

Pour enregistrer avec le réducteur de bruit Dolby

Tournez DOLBY NR dans le sens hora jusqu'à la position souhaitation (B, C ou S) avant de commencer l'enregistrement.

Si vous n'obtenez pas des résultats satisfaisants lors de l'enregistrement d'émissions FM avec le système de réduction de bruit Dolby

Tournez DOLBY NR dans le sens contraire des aiguilles d'une montre jusqu'à la position souhaitation (B, C ou S avec MPX FILTER) avant de commencer l'enregistrement. Le filtré MPX rend plus efficace le réducteur de bruit Dolby. "FILTER" apparait dans l'afficheur. (Pour les détails au sujet du filter multiplex, voir le "Glossaire" page 15.)

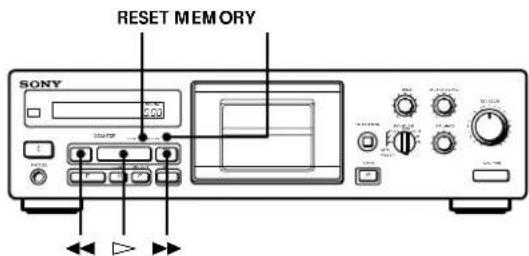

Localisation d'une plage (Multi-AMS/Lecture automatique/Lecture memorisée)

Vou puez localiser rapidement les plages suivantes et precedentes a partir d'un position (Multi-AMS:

Recherche de plage musicale) ou le début d'une cassette (Lecture automatique).

Vous pouvez même spécifier un point quelconque d'une cassette.

Pour localiser	Appuyez sur
Le début de la ou des plages suivantes (Multi-AMS*)	▲autant de fois que nécessaire pendant la lecture. Par exemple, pour localiser la deuxième plage suivante, appuyez deux fois.
Le début de la plage actuelle (Multi-AMS*)	▲une fois pendant la lecture
Le début des plages précédentes (Multi-AMS*)	▲autant de fois que nécessaire pendant la lecture. Par exemple, pour localiser l'avant dernierly plage, appuyez trois fois.
Le début de la cassette (Lecture automatique)	MEMORY, à plusieurs reprises, jusqu'à ce que "MEMORY" disparaissé de l'afficheur. Appuyez ensuite sur tout en tenant enfoncé.
Un point particulier de la cassette (Lecture mémorisée)	MEMORY, à plusieurs reprises, jusqu'à ce que l'indicateur "MEMORY" apparaissé dans l'afficheur. Recherche le point souhaité, puis appuyez sur RESET pour remettre le compteur à zéro et ménoriser ce point. Pour localiser ensuite le point ménorisé, appuyez sur tout en tenant en放缓. (Appuyez sur uniquement pour arrêtier la bande à 0.00.)

• Vous peuvent utiliser la fonction Multi-AMS pour localiser un maximum de 30 plages avant ou après la position actuelle.

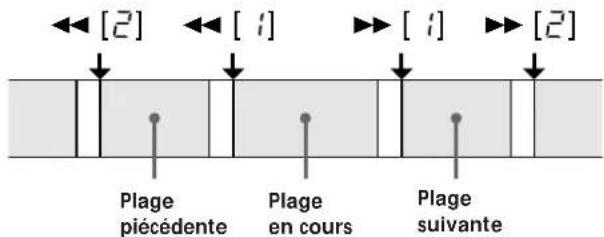

Que se passe-t-il quand le Multi-AMS marche

En Multi-AMS, "PLAY" vacille. A chaque fois que l'appareil détecte un espace vierge, le chiffre indiqué diminue d'une unité. Àpres la localisation du début de la plage spécifiée, l'indication du compteur réapparait et la lecture commence.

↓:Début de la plage

Remarques

• La fonction Multi-AMS ne marche pas correctement si: — l'espace blanc entre les plages est inférieur à 4 secondes; — la puissance du signal des canaux gauche et droit est très différente;

—les fréquences d'un passage sont très basses ou le volume d'une plage extrémement réduit.

• Comme le compteur n'est pas une horloge numérique, il peut y avoir un petite différence entre le temps réel de lecture ou d'enregistrement et le temps indiqué par le compteur.

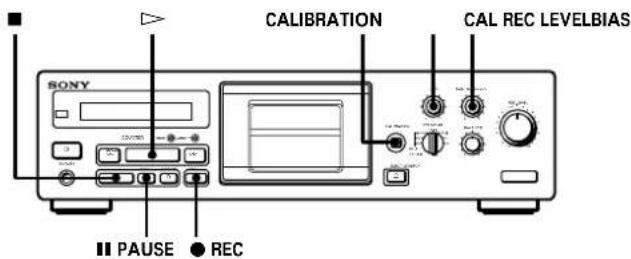

Calibrage du courant de polarisation et du niveau d'enregistrement

Comme plusieurs types de cassettes sont en vente dans le commerce, la platine regle automatiquement les caractéristiques d'égalisation et le courant de polarisation appropriés pour chaque type de cassette (ATS: Sélection automatique du type de cassette). Vous pouvez cependant obtenir de更好地 résultats en ajustant automatiquement le courant de polarisation et le niveau d'enregistrement.

1 Introduiscz la cassette sur laquelle vous voulez enregistrer dans la platine.
2 Appuyez sur CALIBRATION. L'affichage pour le calibrage du courant de polarisation et du niveau d'enregistrement apparait.

3 Appuyez sur REC.
4 Appuyez sur PAUSE ou pour enregistrer les signaux d'essay. (Vous ne pouvez pas entendre ces signaux.) Aubout de deux ou trois secondes,les indicateurs de niveau des signaux d'essay apparaisent dans I'afficheur. Ajustez dans I'ordre le courant de polarisation,le niveau d'enregistrement et I'egaliseur.

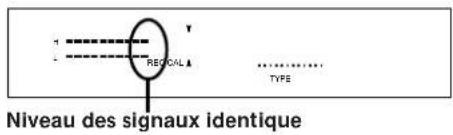

5 Ajustez BIAS de sorte que les deux indicateurs affichent les mêmes niveaux. Si l'indicateur supérieur affiche un niveau plus élevé que l'indicateur inférieur, tournez BIAS dans le sens des aiguilles d'une montre. Si l'indicateur inferior affiche un niveau plus élevé que l'indicateur supérieur, tournez BIAS dans le sens contraire des aiguilles d'une montre.

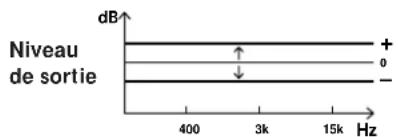

6 Ajustez CAL REC LEVEL de sorte que les deux indicateurs atteignent le niveau recommendé. Tournez CAL REC LEVEL dans le sens des aiguilles d'une montre pour augmenter les deux indicateurs. Tournez CAL REC LEVEL dans le sens contraire des aiguilles d'une montre pour diminuer les deux indicateurs.

Répétez les étapes 5 et 6, si nécessaire.

7 Appuyez sur

L'affichage initial réapparait.

8 Rebobinez la bande et demarrez l'enregistrement proprement dit.

L'affichage pour le calibrage du courant de polarisation et du niveau d'enregistrement apparait.

Pour les détails, voir page 15.

Remarques

• Comme les indicateurs utilisent un amplitude plus large pendant le calibrage de la cassette, ils sont très sensibles au moindre changement de niveau du signal.
• Quand vous utilisez des cassettes métal (type IV), la réponse en fréquence pour le réglage du courant de polarisation est petite. C'est pourquoi le réglage du courant de polarisation avec la plage de cette platine à cassette (une plage de ±20%) peut ne pas être efficace.

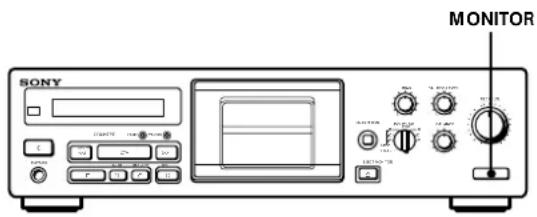

Contrôle du son enregistré

Yououpouvezcomparerla qualite du sonenregistre avecle sonde la source deprogrammependant l'enregistrement.

Pendant l'enregistrement, appuyez de façon repétée sur MONITOR jusqu'à ce que "TAPE" apparaisse dans l'afficheur.
Vou陝 pouvez contrôler le son enregistré.

Pour écouter le son de la source de programme

Appuyez de façon repétée sur MONITOR jusqu'à ce que "SOURCE" apparaissée dans l'afficheur.

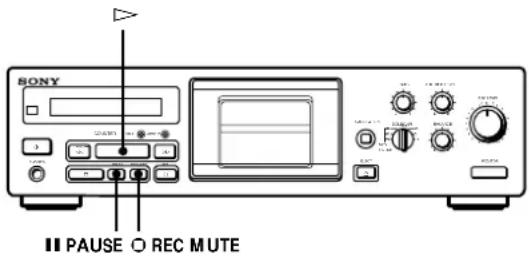

Insertion d'un espace blanc pendant I'enregistrement (Silencieux d'enregistrement)

Vous pouvez insérer un espace blanc de 4 secondes entre chaque plaque. Les espaces blancs entre les plages vous permettent de localiser facilement le début d'une plaque avec la fonction Multi-AMS (voir page 8). Vous pouvez aussi utiliser cette fonction pour effacer des passages inutiles de la cassette.

1 Commencez l'enregistrement.
2 Appuyez une fois sur REC MUTE à l'endroit où vous pouvez insérer un espace blanc.

L'indicateur "REC" clignote dans l'afficheur et la bande defile sans qu'aucun signal ne soit enregistré.

Au bout de 4 secondes, l'indicateur "I" s'allume et la platine est prete pour poursuivre I'enregistrement.

3 Appuyez sur PAUSE ou pour poursuivre l'enregistrement.

Pour insérer un espace blanc de plus de 4 secondes

Tenez O REC MUTE enforcée tant que nécessaire. Au bout de 4 secondes, l'indicateur "REC" clignote plus rapidement.

Quand vous relâchez O REC MUTE, l'indicateur "I" s'allume et la platine est préte pour poursuivre I'enregistrement.

Appuyez sur PAUSE ou pour poursuivre I'enregistrement.

Pour insérer un espace blanc de moins de 4 secondes

Après avoir appuyé sur REC MUTE, appuyez sur

PAUSE quand vous le souhaitez. La platine se met en pause d'enregistrement. Pour poursuivre

I'enregistrement, appuyez sur REC au lieu de PAUSE.

Précautions

Sécurité

• Ne pas démonter le coffret car il y a risque d'électrocution. Pour toute réparation adresséz-vous uniquement à un technicien qualifié.
• Si un liquide ou un solide tombait dans le coffret, débranchez la platine et faites-la contrôle par un technicien qualifié avant de la remettre en service.

Sources d'alimentation

• Avant demettre la platine en marche,verifiez que sa tension de fonctionnement est identique a celle du secteur local. La tension de fonctionnement est indiquee sur la plaque signaletique a l'arriere de la platine.
• Si la platine ne doit pas etre utiliser pendant longtemps, débranchez-la de la prise murale. Pour débrancher le cordon d'alimentation secteur, tirez sur la fiche. Ne jamais tirer sur le cordon proprement dit.
• Le cordon d'alimentation secteur doit être remplace uniquement par un centre de service compétent.
• Cette chaîne n'est pas déconnectée de la source d'alimentation secteur tant qu'elle est raccordée à une prise secteur, même si elle a été mise hors tension.

Fonctionnement

• A cause du mécanisme de sécurité, les touches de fonction sont inopérantes si le logement de la cassette n'est pas complètement fermé, ou si la cassette a été mal introduite.
  N'oublicz pas d'arreter la bande avant de mettre la platine hors tension. Sinon, la bande pourrait etre endommagee.

Installation

• Installez la platine à cassette dans un endroit où la ventilation est suffisante afin d'éviter toute surchauffe interne.
• Ne pas installer la platine: — sur une surface molle comme une couverture, car les orifices de ventilation pourraient etre bouchés;
  —pres d'une source de chaleur;
  —en plein soleil;
  en position inclinée;
  — dans un lieu poussiéreux ou exposé à ces chocs mécaniques.

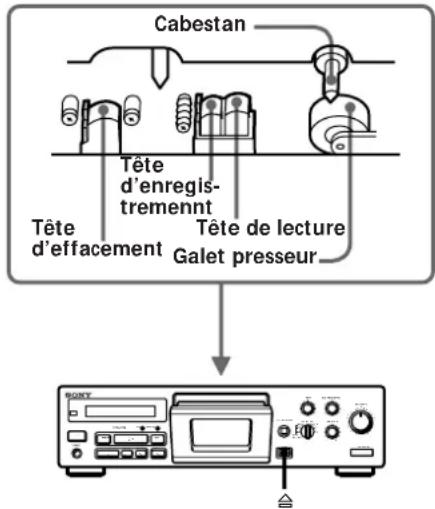

Nettoyage

Nettoyez le coffret, le panncau et les commandes avec un chiffon doux légèrement impregné d'une solution détergente neutre. Ne pas utiliser de tampons abrasifs, poudre à récurer ou diluant, comme l'alcool ou la benzine.

Pour toute question ou problème au sujet de la platine, veuillez contacter vous revendeur Sony le plus proche.

Remarques sur les cassettes

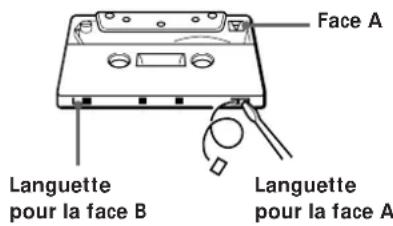

Pour protégéur un enregistrement

Brisez la languette de sécurité pour la face A ou B

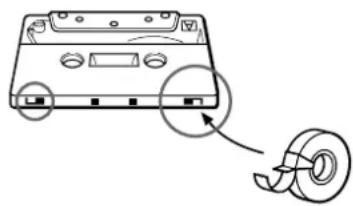

Pour enregistrer une cassette sans languette de protection

Couvrir le trou laissé par la languette de protection contre l'enregistrement pour la face A ou B avec du ruban adhésif.

Quand vous utilisez une cassette de type II ou IV, veillez a ne pas recouvrir les fentes de détction servant à déterminer le type de cassette.

Orifices de détction

Orifices de détction

A propos des cassettes de plus de 90 minutes

Il n'est pas consicilé d'utiliser des cassettes de plus de 90 minutes, sauf pour un enregistrement ou une lecture de longue durée. Les bandes de ces cassettes sont très fines et se détendent facilement.

Manipulation des cassettes

• Afin de ne pas salir les têtes et le parcours de la bande, évitez de toucher la surface de la bande.
• Evitez deposer des cassettes pres d'appareils contenant un aimant, comme un haut-parleur ou un amplificateur, car ils risquent de causeurs des distorsions et d'effacer l'enregistrement.
• Ne pas exposer les cassettes au soleil, à des températures extrémement basses ni à l'humidité.

Nettoyage

Dans le logement de la cassette

Nettoyage des têtes et du parcours de la bande

Nettoyez les têtes et le parcours de la bande toutes les 10 heures de fonctionnement pour prévenir:

• une diminution du niveau sonore
• un pleurage et scintillagement excessifs
• une perte de son
• un effacement incomplet

Pour obtenir un enregistrement optimal, il est conseilé de nettoyer les têtes et le parcours de la bande avant chaque enregistrement.

1 Appuyez sur pour ouvrir le logement de la cassette.
2 La platine hors tension, essuyez les têtes, le galet presseur et le cabestan avec un coton tige légèrement imprégné d'alcool ou de liquide de nettoyage pour platine en vente dans le commerce.

N'introduisez pas de cassette dans l'appareil tant que les zones nettoyées ne sont pas entierement sèches.

Démagnetisation des têtes

Au bout de 20 à 30 heures d'utilisation, ou quand vous remarquez un sifflement ou une perte des haute fréquences, demagnetisez les têtes avec un demagnetiscur pour platines à cassette en vente dans le commerce. Veuillez suivre les instructions du demagnetiscur.

En cas de panne

Si vous rencontres une des difficultés suivantes quand vous utilisez la platine à cassette, consultez ce guide pour résoudre le problème. Si le problème persiste, adressez-vous à votre revendeur Sony.

Les touches de fonction ne sont pas opérantes.

La platine vient juste d'être allumée et ne fonctionne pas pendant 3 secondes. Attendez que "I" ceste de clignoter.
Vérifiez que la cassette est bien introduite et que le logement de la cassette est complètement fermé.

La bande s'arrête avant d'avoir eté complètement rebobinee.

La bande est detendue. Retendez-la.
Si "MEMORY" est indiquedans I'afficheur, appuyez de façon repeteee sur MEMORY jusqu'a ce que I'indication disparaisse.
Le boîtier de la cassette est déformé. Utilisez une autre cassette.

La lecture ou l'enregistrement est impossible.

La cassette est terminée.
La bande est detendue. Retendez-la.
La languette de protection a ete enlevee de la cassette. Recouvre la fente d'un morceau de ruban adhesif (voir page 11).
Nettoyez les têtes et le parcours de la bande et demagnétisez les têtes (page 12).
Vérifiez si la platine est raccordée correctement (page 4).
Vérifiez si le réglage de l'amplificateur est correct.

Pleurage et scintillagement excessifs ou perte de son.

Les cabestans et les galets presseurs sont sales. Nettoyez-les (voir page 12).

Diminution du niveau sonore, perte de son/Effacement incomplet de la cassette/Augmentation du bruit.

Les têtes d'enregistrement et de lecture et le parcours de la bande sont sales. Nettoyez-les (voir page 12).
Les fêtes sont magnétisées. Demagnetisez-les (voir page 12).

Bourdonnement ou bruit.

La platine à cassette est pres d'un téléviseur ou magnétoscope. Eloignez la platine du téléviseur ou du magnétoscope.

La platine est installee sur ou sous

l'amplificateur. Eloignez-la de l'amplificateur.

Son déséquilibre.

Vérifiez que la position de la commande DOLBY NR est la même que lors de l'enregistrement de la cassette.
La platine a cassette est installee pres d'un téléviseur ou d'un magnetooscope. Eloignez la platine du téléviseur ou du magnetooscope.

La fonction Multi-AMS n'opere pas correctement.

→Une des plages contient une longue pause, un passage à basses fréquences ou au volume très réduit, ou un crescendo ou décrescendo.
L'espace entre les plages est inférieur à 4 secondes. Inserez un espace blanc de 4 secondes avec REC MUTE.
La puissance du signal des canaux gauche et droit est très différente.
L'espace entre certaines plages est parasité.
Vous appuyez sur immédiatement avant le début de la plage suivante ou sur immédiatement après le début de la plage en cours.

Specifications

Système

Système d'enregistrement

4 pistes, 2 canaux stereo

Temps d'avance rapide (approx.)

90 sec. (avec une cassette Sony C-60)

Temps d'avance rapide à grande vitesse (approx.)

45 sec. (avec une cassette Sony C-60)

Courant de polarisation

Courant alternatif

Tetes

Tete d'effacement·1 (tete S&F)

Tete denregistrement 1 (tete SD)

Tete de lecture - 1 (tete SD)

Moteurs

Moteur de cabestan · 1 (servomoteur CC)

Moteur à bobine · 1 (moteur CC)

Rapport signal sur bruit (à niveau de crête, pondéré, et avec Dolby NR hors service)

Amélioration du rapport signal/bruit

(valeurs approximatives)

Avec Dolby B en service: 5 dB à 1 kHz, 10 dB à 5 kHz

Avec Dolby C en service: 15 dB à 500 Hz, 20 dB à

1kHz

Avec Dolby Sen service: 10 dB à 100 Hz, 24 dB à

1 kHz

Distorsion harmonique

0,4% (avec cassette I, Sony Type I (NORMAL):

160 n Wb/m 315 Hz, 3e H.D.)

1.5% (avec cassette IV, Sony Type IV (METAL):

250 n Wb/m 315 Hz, 3e H.D.)

Réponse en fréquence (Dolby NR hors service)

Pleurage et scintillage

± 0.085% W.crete (IEC)

0.055% W.RMS (NAB)

± 0,16% W.crete (DIN)

Entrées

Entrées de ligne (prises cinch)

Sensibilité: 0,16 V

Impedance d'entree: 47 kohms

Sorties

Sorties de ligne (prises 6.35)

Niveau de sortie nominal: 0,5 V à impédance de

charge de 47 kohms

Impedance de charge: 10 kohms

Casque (prise stereo cinch)

Niveau de sortie: 0,25mW à impédance de charge de

32 ohms

Généralités

Alimentation

Lieu d'achat Source d'alimentation

Europe continentale CA 220 - 230 V, 50/60 Hz

Australie CA 240V, 50/60 Hz

Autres pays CA 120, 220 ou 230 - 240 V, 50/60 Hz au

selecteur de tension

Consummation

23W

Dimensions hors tout (approx.) (1 / h / p)

430·123·305mm

pièces saillantes et commandes inclues

Poids (approx.)

5,1 kg

Accessoires fournis

Cordons de liaison audio (2)

Accessoire en option

Telekomande RM-J710

S'adresser au revendeur Sony le plus proche pour la

disponibilité de la télécommande.

La conception et les specifications peuvent etre modifiées sans préavis.

Glossaire

ATS

Selection automatique du type de cassette. La platine regle automatiquement les caractéristiques d'égalisation et le courant de polarisation appropriés en fonction du type de la cassette introduite dans la platine.

Calibrage du courant de polarisation

Réglage pour obtenir des enregistements optimum. Vous pouvez obtenir de plusieurs enregistements avec un minimum de distortions et une réponse plate en ajustant le courant de polarisation au niveau approprié. Une diminution du courant de polarisation a pour effet de renforcer la réponse en haute fréquence, mais aussi de causeurs des distortions. Par contre, l'augmentation du courant de polarisation a pour effet de diminuier la distorsion mais aussi de réduire la réponse en haute fréquence. C'est pourquoi il est nécessaire d'ajuster de manière appropriée le courant de polarisation pour équilibrer le courant de polarisation et la réponse en haute fréquence.

Vou pouvez naturellement ajuster le courant de polarisation en fonction de vos propres goûts.

Calibrage du niveau d'enregistrement

Réglage pour obtenir des enregistrements optimum. Meme si le niveau d'enregistrement a eté réglicorrectement, le niveau de lecture devra eventuelle est abaisé en fonction de la cassette utilisée. En ajustant le calibrage du niveau d'enregistrement, vous pouvez compenser cette faiblesse de niveau. Quand vous enregistrez sur une cassette avec la réduction de bruit, cette fonction est plus efficace.

Compteur de bande

Un élément de l'afficheur qui indique le temps d'enregistrement ou de lecture écoulé sous forme numérique. Ce compteur n'est toute fois pas une horloge numérique et la valeur indiquée peut être légèrement différente du temps réel de l'enregistrement ou de la lecture. La valeur du compteur comprend le temps de l'amorce de la bande.

Filtre multiplex (MPX)

Il s'agit d'un filtr que qui elimine les signaux de la portecuse stereo de 19kHz et de la sous-porteuse de 38kHz qui peuvent alterer le systeme de reduction de bruit Dolby. Bien que la plupart des ampli-tuners soient équipés de ce filtr, si vous obtenez des résultats médiocres lors de l'enregistrement d'émissions FM avec le système Dolby, votre ampli-tuner n'a probablement pas de filtr, ou le filtr fonctionne mal. Dans ce cas, tournez le commutateur DOLBY NR dans le sens contraire des aiguilles d'une montre jusqu'à la position souhaitee (B, C ou S avec MPX FILTER).

Multi-AMS

Recherche automatique de plage (Automatic Music Sensor). Il s'agit d'une fonction qui permet de localiser le début de 30 plages avant ou après la plage actuelle par la détction des espaces blancs de plus de 4 secondes entre les plages.

Signaux d'essay

Ce sont des signaux de 10kHz et 400Hz émis par la platine pour le calibrage du courant de polarisation, du niveau d'enregistrement et de l'égaliser.

Système de réduction du bruit Dolby

Système qui élimine le souffle de la bande en accentuant les signaux de bas niveau dans la plage des hauteures féquences pendant l'enregistrement, puis en les attenuant pendant la lecture.

Il existe quatre types de réducteurs de bruit: A, B, C et S.
Le type A est réservé à l'usage professionnel et n'est pas disponible sur cette platine; les types B, C, et S sont pour le grand public. Le Dolby S réduit au maximum le bruit, ensuite le C puis le B.

Système Dolby HX PRO

Système réduisant la distorsion et le bruit. Le Dolby HX PRO réduit le bruit et la distorsion dans la réponse en haute fréquence pendant l'enregistrement. Une cassette enregistrée avec ce système conserve sa haute qualité lorsqu'elle est reproduite sur d'autres platines à cassette.

Index

A

ATS 9,15

B

Bande compteur 7,8,15 nettoyage du parcours 12

C

Calibrage 9,15
Calibrage automatique 9
Calibrage du courant de
polarisation 9,15
Cassette protection de I'enregistrement 11 remarques.Voir Remarques sur les cassettes 11 type 5,6,11
Compteur.Voir Compteur de
bande.
Contrôle du son 10
Contrôle du temps de bande restant.Voir Temps de bande restant.

D

Déballage 4
Demagnetisation des têtes 12
Détecteur de musique automatique. Voir Multi-AMS.

E

En cas de panne 13
Enregistrement calibrage du niveau 9, 15 sur une cassette 6
Equilibrage 7

F

Filtre MPX.Voir Filtre multiplex Filtre multiplex 7,15

G,H

Glossaire 15

I, J, K

Insertion d'un espace vierge 10 d'une cassette 5,6

L

Lecture automatique 8 d'une cassette 5 memorisee 8
Lecture automatique 8
Lecture memorisee 8
Localisation du début d'une cassette 8 d'un point particulier 8 d'une plage 8

M

Multi-AMS 8, 15

N,O

Nettoyage des têtes et du parcours de la bande 12 du coffret 11

P, Q

Precautions 11

R

Raccordement.Voir
Raccordements.
Raccordement du système 4
Raccordements 4
Recherche.Voir Localisation.
Reducteur de bruit Dolby 5,7, 15
Reduction du bruit 7,15
Reglage balance d'enregistrement 7 calibrage du courant de polarisation 9 calibrage du niveau d'enregistrement 9 nivea d'enregistrement 6
Remarques sur les cassettes 11

s

Sellecteur automatique de
cassette.Voir ATS.
Signaux d'essai 9,15
Silencieux d'enregistrement 10
Spcifications 14
Système Dolby HX PRO 7,15

T, U, V, W, X, Y, Z

Temps de bande restant 7
Têtes
démagnetisation 12
nettoyage 12

Nomenclature

Touches

CALIBRATION 9
MEMORY 8
MONITOR 10
RESET 8

AMS8

(remboinage) 5,8 (lecture) 5,6,8-10

(avance rapide) 5, 8 (ejection) 5-7

(1) (arrêt) 5, 7

PAUSE 5-7,10

REC MUTE (silencieux d'enregistrement) 10

REC (enregistrement) 6, 9

Commutateurs

DOLBY NR (réduction du bruit) 5,7
POWER 5,6

Commandes

BALANCE 7
BIAS 9
CAL REC LEVEL 9
REC LEVEL (niveau d'enregistrement) 6

Prises

PHONES 5

Divers

Logement de la cassette 5,6

ADVERTENCIA

Leitura de cassettes 5

Gravacao de cassetes 6
