Caractéristiques techniques	Autoradio CD/MP3 avec tuner FM/AM, compatibilité Bluetooth, entrée USB, sortie RCA, puissance de 4 x 55 W.
Utilisation	Lecture de CD, fichiers MP3/WMA, connexion Bluetooth pour appels mains libres et streaming audio, contrôle via smartphone.
Maintenance et réparation	Nettoyage régulier de la lentille du lecteur CD, mise à jour du firmware via USB si disponible, vérification des connexions.
Sécurité	Protection contre le vol avec panneau amovible, utilisation de dispositifs de sécurité pour la connexion Bluetooth.
Informations générales	Dimensions : 178 x 50 x 182 mm, poids : 1,2 kg, garantie de 2 ans, compatibilité avec la plupart des véhicules.

FOIRE AUX QUESTIONS - CDXHR70MW SONY

Comment réinitialiser mon autoradio SONY CDXHR70MW ?

Pour réinitialiser votre autoradio, maintenez enfoncé le bouton de réinitialisation situé à l'arrière de l'appareil à l'aide d'un objet pointu pendant environ 5 secondes.

Pourquoi mon autoradio ne lit pas les CD ?

Assurez-vous que le CD est propre et en bon état. Vérifiez également que le CD est inséré correctement et qu'il n'y a pas de blocage dans le lecteur.

Comment connecter mon téléphone à l'autoradio via Bluetooth ?

Activez le Bluetooth sur votre téléphone et mettez l'autoradio en mode de recherche. Sélectionnez 'SONY CDXHR70MW' sur votre téléphone pour établir la connexion.

Mon autoradio ne s'allume pas, que faire ?

Vérifiez la connexion des câbles d'alimentation de l'autoradio. Assurez-vous également que le fusible de l'autoradio n'est pas grillé.

Comment changer la langue de l'autoradio ?

Accédez au menu des paramètres, sélectionnez 'Langue' et choisissez la langue souhaitée dans la liste.

Comment puis-je régler la qualité sonore de l'autoradio ?

Utilisez les réglages d'égaliseur dans le menu audio pour ajuster les basses, les aigus et les niveaux de volume selon vos préférences.

Est-ce que mon autoradio prend en charge les clés USB ?

Oui, l'autoradio SONY CDXHR70MW est compatible avec les clés USB. Assurez-vous que les fichiers audio sont dans un format pris en charge.

Comment sauvegarder mes stations de radio favorites ?

Pour sauvegarder une station, sélectionnez la station souhaitée puis maintenez enfoncé le bouton de présélection (1-6) où vous souhaitez la sauvegarder.

Que faire si l'écran de l'autoradio est noir ?

Vérifiez si l'autoradio est correctement alimenté. Si le problème persiste, essayez de le réinitialiser ou consultez le service après-vente.

Comment mettre à jour le firmware de l'autoradio ?

Visitez le site web de SONY pour télécharger la dernière version du firmware et suivez les instructions pour la mise à jour via une clé USB.

MODE D'EMPLOI CDXHR70MW SONY

En ce qui concerne l'installation et les connexions, consulter le manuel d'installation/raccordement fourni.

ATTENTION

L'utilisation d'instruments optiques avec ce produit augmente les risques pour les yeux.

Avertissement au cas où le contact de votre bateau ne dispose pas d'une position ACC

Veillez à régler la fonction Auto Off (page 13). L'appareil s'éteint complètement et automatiquement après le laps de temps défini une fois l'appareil mis hors tension afin d'éviter que la batterie ne se décharge. Si vous ne réglez pas la fonction Auto Off, maintenez la touche OFF enfoncée jusqu'à ce que l'affichage disparaisse à chaque fois que vous coupez le contact.

Cette étiquette est située sur la partie inférieure du châssis.

Traitement des appareils électriques et électroniques en fin de vie (Applicable dans les pays de l'Union Européenne et aux autres pays européens disposant de systèmes de collecte sélective)

Ce symbole, apposé sur le produit ou sur son emballage, indique que ce produit ne doit pas être traité avec les déchets ménagers. Il doit être remis à un point de collecte approprié pour le recyclage des équipements électriques et électroniques. En s'assurant que ce produit est bien mis au rebut de manière appropriée, vous aiderez à prévenir les conséquences négatives potentielles pour l'environnement et la santé humaine. Le recyclage des matériaux aidera à préserver les ressources naturelles. Pour toute information supplémentaire au sujet du recyclage de ce produit, vous pouvez contacter votre municipalité, votre déchetterie ou le magasin où vous avez acheté le produit.

Accessoire compatible : Télécommande

CDX-HS70MW/HS70MS uniquement

Le logo « SAT Radio Ready » indique que ce produit commande un module tuner radio satellite (vendu

séparément). Consultez votre détaillant agréé Sony le plus proche pour en savoir plus sur le fonctionnement du module tuner radio satellite. « SAT Radio », « SAT Radio Ready », les logos SAT Radio et SAT Radio Ready, ainsi que toutes les marques associées sont des marques de commerce de Sirius Satellite Radio Inc. et de XM Satellite Radio Inc.

SonicStage et son logo sont des marques de commerce de Sony Corporation.

« ATRAC » et son logo sont des marques de commerce de Sony Corporation.

Microsoft, Windows Media et le logo Windows sont des marques de commerce ou des marques déposées de

Microsoft Corporation aux Etats-Unis et/ou dans d'autres pays.

Table des matières

Félicitations !....4

Préparation

Réinitialisation de l'appareil ..... 5

Préparation de la mini-télécommande. . . . . . . 5

Réglage de l'horloge .... 5

Insertion du disque dans l'appareil ..... 5

Ejection du disque....5

Emplacement des commandes et opérations de base

Mini-télécommande RM-X151....8

CD

Rubriques d'affichage....9

Lecture répétée et aléatoire ..... 9

Radio

Mémorisation et réception des stations ..... 10

Mémorisation automatique — BTM. . . . . 10

Mémorisation manuelle ..... 10

Réception des stations mémorisées. . . . . . 10

Syntonisation automatique ..... 10

Fonction RDS

(CDX-HR70MW/HR70MS)....10

Aperçu. 10

Réglage de AF et TA ..... 11

Sélection de PTY 12

Réglage de CT 12

Autres fonctions

Modification des caractéristiques du son . . . . 12

Réglage des caractéristiques du son — BAL/FAD/SUB.... 12

Personnalisation de la courbe de l'égaliseur — EQ3 .... 12

Réglage des paramètres de configuration — SET .... 13

Utilisation d'un appareil en option ..... 14

Changeur CD/MD 14

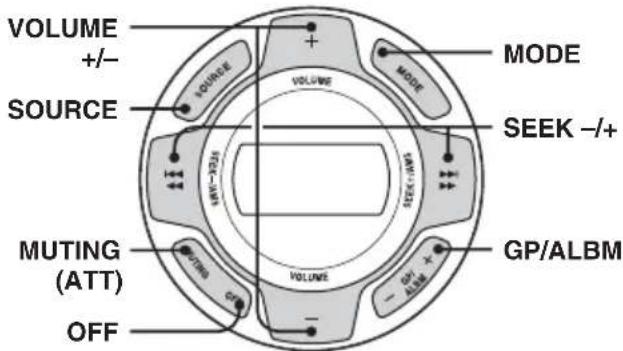

Télécommande marine RM-X55M ..... 15

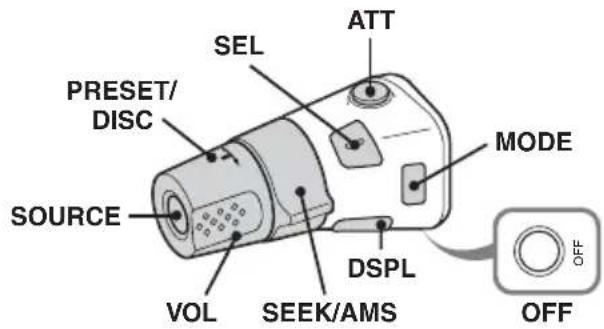

Satellite de commande RM-X4S ..... 15

Appareil audio auxiliaire ..... 16

Informations complémentaires

Précautions 16

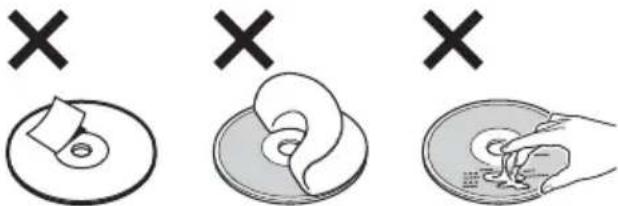

Remarques sur les disques ..... 16

Ordre de lecture des fichiers MP3/WMA/AAC .... 17

A propos des fichiers MP3....17

A propos des fichiers WMA ..... 18

A propos des fichiers AAC .... 18

A propos de CD ATRAC .... 18

Entretien 18

Spécifications 19

Dépannage 20

Affichage des erreurs et messages ..... 21

Félicitations !

Nous vous remercions d'avoir fait l'acquisition de ce lecteur de disques compacts Sony. Vous pouvez profiter de la navigation grâce aux fonctions ci-dessous.

- Lecture de CD

Il est possible de lire des CD-DA (contenant également des informations CD TEXT*), des CD-R/CD-RW (fichiers MP3/WMA/AAC contenant également des multisessions (page 17)) et des CD ATRAC (formats ATRAC3 et ATRAC3plus (page 18)).

Type de disque	Symbole indiqué sur le disque
CD-DA
MP3WMA AAC CD ATRAC

- Réception radio

- Vous pouvez mémoriser jusqu'à 6 stations pour chaque bande de fréquences.

CDX-HS70MW/HS70MS : FM1, FM2, FM3, AM1 et AM2

CDX-HR70MW/HR70MS : FM1, FM2, FM3, MW et LW

- BTM (mémorisation des meilleurs accords) : l'appareil sélectionne les stations émettant des signaux forts et les mémorise.

- Services RDS

- Vous pouvez écouter une station FM disposant du système RDS (système de radiocommunication de données) en Europe. (CDX-HR70MW/HR70MS)

- Réglage du son

• EQ3 stage2 : vous pouvez choisir une des 7 courbes d'égaliseur prédéfinies.
• DSO (répartiteur dynamique du son) : crée un champ sonore mieux réparti grâce à une synthèse de haut-parleurs virtuels, afin d'améliorer le son des haut-parleurs même si ceux-ci sont installés dans la partie inférieure des portières.
• Fonctionnement de l'appareil en option Vous pouvez aussi commander des changeurs CD/MD en option.
• Raccordement d'un appareil auxiliaire Une prise AUX IN située à l'arrière de l'appareil permet de raccorder un appareil audio externe.

* Un disque CD TEXT est un CD-DA contenant des informations, telles que le nom du disque, le nom de l'artiste et le nom des plages.

A propos de la résistance à l'eau

Cet appareil est conçu pour être utilisé en milieu marin. Pour le protéger contre les diverses projections d'eau, les vagues, la pluie, l'humidité, les rayons ultraviolets, etc., l'appareil a fait l'objet des tests suivants afin de garantir sa fiabilité ainsi que son bon fonctionnement (façade uniquement) :

• Façade étanche - certifiée IPx5
• Résistance au brouillard salin - testée conformément à la norme ASTM B117
• Carte de circuit enrobée conforme
• Résistance aux UV - testée conformément à la norme ASTM G154

Remarques

• Fermez bien la façade pour garantir une étanchéité optimale, sauf lorsque vous insérez ou éjectez un disque.
• Ne laissez pas de liquide entrer en contact avec l'appareil, à l'exception de la façade.
• N'utilisez pas cet appareil dans les endroits suivants :

- les lieux où l'appareil peut être soumis à une pression d'eau élevée, dans une source chaude ou dans une baignoire, etc. ;

- sous l'eau.

Préparation

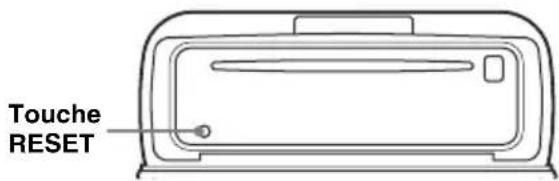

Réinitialisation de l'appareil

Avant la première mise en service de l'appareil, après avoir remplacé la batterie du bateau ou modifié les raccordements, vous devez réinitialiser l'appareil.

Ouvrez la façade et appuyez sur la touche RESET avec un objet pointu, comme un stylo à bille.

Touche RESET

Remarque

Une pression sur la touche RESET remet l'heure à zéro et efface certaines informations mémorisées.

Préparation de la mini- télécommande

Retirez la feuille isolante avant d'utiliser la mini-télécommande pour la première fois.

Réglage de l'horloge

CDX-HS70MW/HS70MS :

Cycle de 12 heures

CDX-HR70MW/HR70MS :

Cycle de 24 heures

1 Appuyez sur la touche SELECT et maintenez-la enfoncée.
La fenêtre de réglage s'affiche.

2 Appuyez plusieurs fois sur SELECT jusqu'à ce que « CLOCK-ADJ » apparaisse.

3 Appuyez sur SEEK +.

L'indication de l'heure clignote.

4 Tournez la molette de réglage du volume pour régler les heures et les minutes.

Pour déplacer l'indication numérique, appuyez sur DSPL.

5 Appuyez sur SELECT.

Le réglage est terminé et l'horloge démarre.

Pour afficher l'horloge, appuyez sur DSPL. Appuyez de nouveau sur DSPL pour revenir à l'écran précédent.

Avec la mini-télécommande

A l'étape 4, appuyez sur ↑ ou ↓ pour régler l'heure et les minutes.

Conseil

Vous pouvez régler l'horloge automatiquement au moyen de la fonction RDS (page 12). (CDX-HR70MW/HR70MS uniquement)

Insertion du disque dans l'appareil

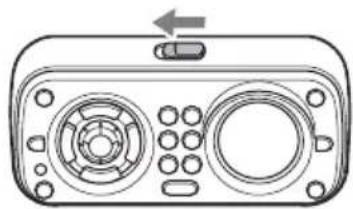

1 Faites glisser le commutateur OPEN dans le sens de la flèche.

2 Ouvrez la façade.

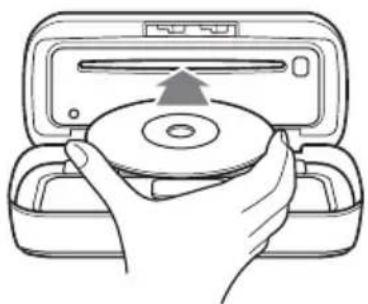

3 Insérez le disque (côté imprimé vers le haut).

La lecture commence automatiquement.

Remarques

• Ne posez rien sur la face interne de la façade.
• Fermez la façade en cours d'utilisation.

Ejection du disque

1 Faites glisser le commutateur OPEN, puis ouvrez la façade.
2 Appuyez sur ▲.

Le disque est éjecté.

3 Fermez la façade.

Emplacement des commandes et opérations de base

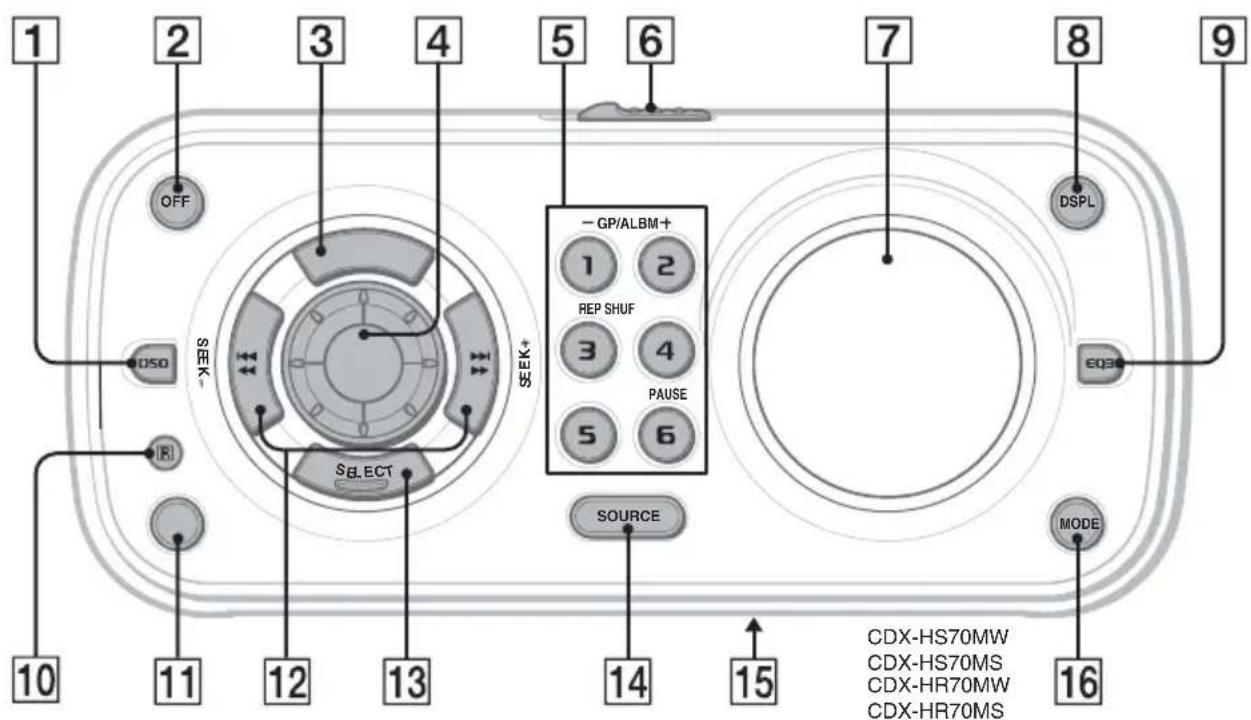

Appareil principal

1 2 3 4 5 6 7 8 9 OFF SEEK- SEEK+ - GP/ALBM+ 1 2 REP SHUF 3 4 PAUSE 5 6 DSPL EQ3 SOURCE MODE 10 11 12 13 14 15 16 CDX-HS70MW CDX-HS70MS CDX-HR70MW CDX-HR70MS

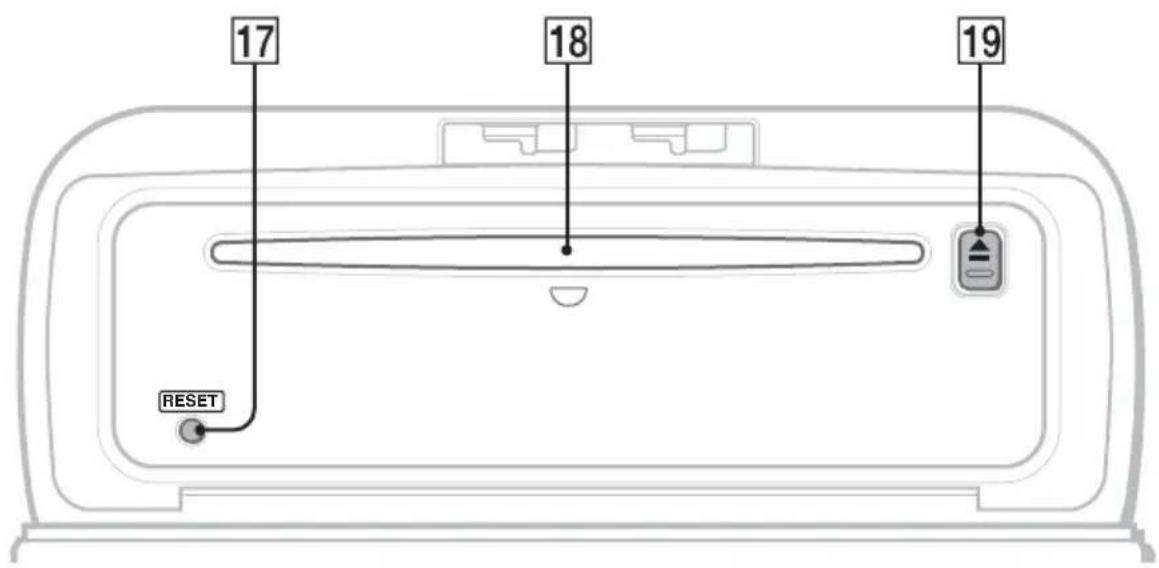

Façade ouverte

17 18 19 RESET

Pour plus de détails, reportez-vous aux numéros de pages indiqués entre parenthèses. Les touches correspondantes sur la mini-télécommande commandent les mêmes fonctions que celles de l'appareil.

1 Touche DSO 4

Permet de sélectionner le mode DSO (1, 2, 3 ou OFF). Plus la valeur est élevée, plus l'effet est prononcé.

2 Touche OFF

Permet de mettre l'appareil hors tension ; d'arrêter la source.

3 Touche SCRL (défilement) (CDX-HS70MW/HS70MS)

Permet de faire défiler les rubriques d'affichage.

Touche AF (fréquences alternatives)/TA (messages de radioguidage) (CDX-HR70MW/HR70MS) 11

Permet de régler AF et TA en RDS.

4 Molette de réglage du volume 12

Permet de régler le niveau du volume.

5 Touches numériques

CD/MD ^*1 :

①/②: GP*2/ALBM*3 -/+

Permettent de sauter des albums (appuyez) ; de sauter plusieurs albums de suite (appuyez sur la touche et maintenez-la enfoncée).*4

③ : REP 9, 15

④ : SHUF 9, 15

⑥ : PAUSE* 5

Permet d'interrompre la lecture.

Appuyez de nouveau sur cette touche pour annuler.

Radio :

Permettent de recevoir les stations enregistrées (appuyez) ; de mémoriser des stations (appuyez sur la touche et maintenez-la enfoncée).

6 Commutateur OPEN 5

7 Fenêtre d'affichage

Permet de changer les rubriques d'affichage.

9 Touche EQ3 (égaliseur) 12

Permet de sélectionner un type d'égaliseur (XPLOD, VOCAL, EDGE, CRUISE, SPACE, GRAVITY, CUSTOM ou OFF).

10 Récepteur de la mini-télécommande

11 Touche BTM/CAT* 6 (CDX-HS70MW/HS70MS) 10

Permet de lancer la fonction BTM (appuyez sur la touche et maintenez-la enfoncée).

Touche PTY (type d'émission) (CDX-HR70MW/HR70MS) 12

Permet de sélectionner PTY en mode RDS.

12 Touches SEEK -/+

CD :

Permettent de sauter des plages (appuyez) ; de sauter des plages en continu (appuyez, puis appuyez de nouveau sur la touche dans un délai d'environ 1 seconde et maintenez-la enfoncée) ; d'avancer ou de reculer rapidement dans une plage (appuyez sur la touche et maintenez-la enfoncée).

Radio :

Permettent de syntoniser automatiquement des stations (appuyez) ; de rechercher manuellement une station (appuyez sur la touche et maintenez-la enfoncée).

13 Touche SELECT

Permet de régler des paramètres de configuration.

14 Touche SOURCE

Permet de mettre l'appareil sous tension ; de changer de source (Radio/CD/MD ^* /AUX).

15 Commutateur de sélection des fréquences (CDX-HS70MW/HS70MS)

(situé sur la partie inférieure de l'appareil) Reportez-vous à la section « Commutateur de sélection des fréquences » du manuel d'installation/de raccordements fourni.

16 Touche MODE 10, 14

Permet de sélectionner la bande radio ou l'appareil ^*7 .

17 Touche RESET 5

18 Fente d'insertion des disques 5

Permet d'insérer le disque.

19 Touche ▲ (éjecter) 5

Permet d'éjecter le disque.

suite à la page suivante →

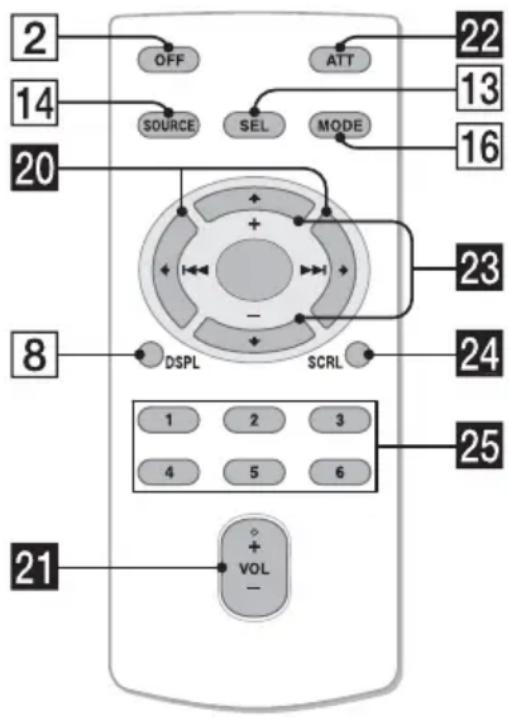

Mini-télécommande RM-X151

2 14 20 8 21 OFF SOURCE SELL MODE DSPL SCRL ATT 22 13 16 23 24 1 2 3 4 5 6 + + - VOL -

Les touches suivantes de la mini-télécommande ont également des touches/fonctions différentes de celles de l'appareil. Retirez la feuille isolante avant l'utilisation (page 5).

20 Touches ← (.)/→ (> )

Permettent de commander le lecteur CD/la radio, identiques à la commande SEEK -/+ de l'appareil.

21 Touche VOL (volume) +/-

Permet de régler le niveau du volume.

22 Touche ATT (atténuation du son)

Permet d'atténuer le son. Appuyez de nouveau sur cette touche pour annuler.

23 Touches ↑ (+)/↓ (-)

Permettent de commander le lecteur CD, identiques à la touche GP/ALBM -/+ de l'appareil.

24 Touche SCRL (défilement) 9

Permet de faire défiler les rubriques d'affichage.

25 Touches numériques

Permettent de recevoir les stations enregistrées (appuyez) ; de mémoriser des stations (appuyez sur la touche et maintenez-la enfoncée).

*1 Lorsqu'un changeur MD est raccordé.
*2 Lors de la lecture d'un CD ATRAC.
*3 Lors de la lecture d'un fichier MP3/WMA/AAC.
*4 Lorsque le changeur est raccordé, le fonctionnement est différent, reportez-vous à la page 14.
*5 Lors de la lecture sur cet appareil.
*6 Lors du raccordement du récepteur SAT.
*7 Lors du raccordement d'un changeur CD/MD.

Remarque

Si vous mettez l'appareil hors tension et que l'affichage est désactivé, il ne peut plus être utilisé avec la mini-télécommande sauf si vous appuyez sur la touche SOURCE de l'appareil ou si vous insérez un disque dans le lecteur pour l'activer.

Conseil

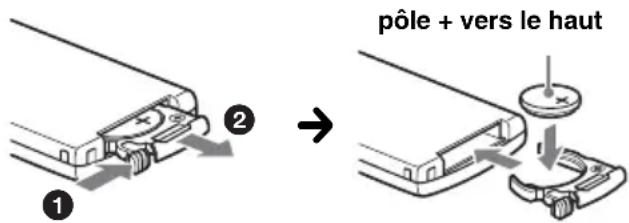

Pour obtenir des informations détaillées sur la façon de remplacer la pile, reportez-vous à la section

« Remplacement de la pile au lithium de la mini-télécommande » à la page 18.

CD

Pour obtenir des informations détaillées sur la sélection d'un à un changeur CD/MD, reportez-vous à la page 14.

Rubriques d'affichage

A Source

B Numéro de plage/temps de lecture écoulé, nom du disque/artiste, numéro de l'album/groupe*, nom de l'album/groupe, nom des plages, informations textuelles, horloge

* Le numéro d'album/de groupe s'affiche uniquement lorsque vous changez d'album/de groupe.

Pour changer de rubrique d'affichage B, appuyez sur DSPL ; pour faire défiler les rubriques d'affichage B, appuyez sur SCRL ou réglez l'appareil sur « A.SCRL-ON » (page 14).

Conseil

Les rubriques affichées diffèrent selon le type de disque, le format d'enregistrement et les réglages. Pour plus de détails sur le format MP3/WMA/AAC, voir la page 17 et voir la page 18 concernant le format CD ATRAC.

Lecture répétée et aléatoire

1 En cours de lecture, appuyez plusieurs fois sur ③ (REP) ou ④ (SHUF) jusqu'à ce que le réglage souhaité apparaisse.

Sélectionnez Pour lire
TRACK une plage en boucle.
ALBUM*1	un album en boucle.
GROUP*2	un groupe en boucle.
SHUF ALBUM*1	un album dans un ordre aléatoire.
SHUF GROUP*2	un groupe dans un ordre aléatoire.
SHUF DISC un disque dans un ordre aléatoire.

*1 Lors de la lecture d'un fichier MP3/WMA/AAC.
*2 Lors de la lecture d'un CD ATRAC.

Pour revenir au mode de lecture normal, sélectionnez « OFF » ou « SHUF OFF ».

Radio

Mémorisation et réception des stations

Attention

Pour syntoniser des stations pendant que vous naviguez, utilisez la fonction de mémorisation des meilleurs accords (BTM) afin d'éviter les accidents.

Mémorisation automatique — BTM

1 Appuyez plusieurs fois sur SOURCE jusqu'à ce que l'indication « TUNER » apparaisse.
Pour changer de bande, appuyez plusieurs fois sur MODE.
2 Appuyez sur la touche SELECT et maintenez-la enfoncée.
La fenêtre de réglage s'affiche.
3 Appuyez plusieurs fois sur la touche SELECT jusqu'à ce que « BTM » s'affiche.
4 Appuyez sur SEEK +.

L'appareil enregistre les stations sur les touches numériques dans l'ordre des fréquences.

Un bip retentit lorsque le réglage est mémorisé.

Mémorisation à l'aide de la touche BTM

(CDX-HS70MW/HS70MS uniquement)

Appuyez sur BTM et maintenez la touche enfoncée jusqu'à ce que « BTM » clignote au lieu d'effectuer les étapes 2 à 4.

Mémorisation manuelle

1 Lorsque vous recevez la station que vous souhaitez mémoriser, appuyez sur une touche numérique (① à ⑥) et maintenez-la enfoncée jusqu'à ce que « MEM » apparaisse.

Le numéro de la touche apparaît dans la fenêtre d'affichage.

Remarque

Si vous essayez de mémoriser une autre station sur la même touche numérique, la station mémorisée précédemment est effacée.

Conseil

Lorsqu'une station RDS est mémorisée, le réglage AF/TA est également mémorisé (page 11).

(CDX-HR70MW/HR70MS uniquement)

Réception des stations mémorisées

1 Sélectionnez la bande, puis appuyez sur une touche numérique (① à ⑥).

Syntonisation automatique

1 Sélectionnez la bande, puis appuyez sur SEEK -/+ pour rechercher la station.

Le balayage s'interrompt lorsque l'appareil capte une station. Répétez cette procédure jusqu'à ce que vous captiez la station souhaitée.

Conseil

Si vous connaissez la fréquence de la station que vous souhaitez écouter, appuyez sur la touche SEEK -/+ et maintenez-la enfoncée pour localiser la fréquence approximativement, puis appuyez plusieurs fois sur SEEK -/+ pour régler la fréquence souhaitée avec précision (syntonisation manuelle).

Fonction RDS (CDX-HR70MW/HR70MS)

Aperçu

Les stations FM disposant du système RDS (système de radiocommunication de données) transmettent des informations numériques inaudibles en même temps que le signal normal de leurs émissions radio.

Rubriques d'affichage

A FMI B AT&T/ATP C

A Bande radio, fonctionnement
BTA/TP* 1
C Fréquence* ^2 (nom du service de l'émission), numéro de présélection, horloge, données RDS

*1 L'indication « TA » clignote pendant les messages de radioguidage. L'indication « TP » s'allume lorsqu'une de ces stations est captée.

*2 Lorsque vous captez la station RDS, « *» est affiché à gauche de l'indication de la fréquence.

Pour modifier les rubriques d'affichage Ⓐ, appuyez sur DSPL.

Services RDS

Cet appareil propose automatiquement les services RDS, comme suit :

AF (Fréquences alternatives)

Permet de sélectionner et de régler de nouveau la station ayant le signal le plus fort sur un réseau. Cette fonction vous permet d'écouter la même émission en continu pendant un long voyage sans avoir à régler de nouveau cette station manuellement.

TA (Messages de radioguidage)/TP (Programme de radioguidage)

Propose les messages/programmes de radioguidage disponibles à cet instant. Tout message/programme reçu interrompt la source sélectionnée en cours de diffusion.

PTY (Types d'émission)

Permet d'afficher le type de l'émission en cours et de rechercher votre type d'émission sélectionné.

CT (Heure)

Les données CT (heure) accompagnant la transmission RDS assurent le réglage de l'horloge.

Remarques

• Selon le pays ou la région où vous vous trouvez, il est possible que les services RDS ne soient pas tous disponibles.
• La fonction RDS ne fonctionne pas correctement si le signal de retransmission est faible ou si la station syntonisée ne transmet pas de données RDS.

Réglage de AF et TA

1 Appuyez plusieurs fois sur AF/TA jusqu'à ce que le réglage souhaité apparaisse.

Sélectionnez Pour

AF-ON activer AF et désactiver TA.

TA-ON activer TA et désactiver AF.

AF, TA-ON activer AF et TA.

AF, TA-OFF désactiver AF et TA.

Mémorisation des stations RDS avec les réglages AF et TA

Vous pouvez prérégler les stations RDS avec les réglages AF et TA. Si vous utilisez la fonction BTM, seules les stations RDS sont mémorisées avec le même réglage AF/TA.

Si vous effectuez un préréglage manuel, vous pouvez prérégler à la fois des stations RDS et non-RDS, avec leurs réglages AF/TA respectifs.

1 Réglez AF/TA, puis mémorisez la station à l'aide de la fonction BTM ou manuellement.

Préréglage du volume sonore des messages de radioguidage

Vous pouvez prérégler le niveau de volume des messages de radioguidage de façon à ne manquer aucune information.

1 Tournez la molette de réglage du volume pour régler le niveau de volume.
2 Appuyez sur la touche AF/TA et maintenez-la enfoncée jusqu'à ce que l'indication « TA » apparaisse.

Réception de messages d'urgence

Lorsque la fonction AF ou TA est activée, les messages d'urgence interrompent automatiquement la source sélectionnée en cours de diffusion.

Ecoute continue d'une émission régionale — REG

Lorsque la fonction AF est activée : ce réglage par défaut restreint la réception à une région spécifique, afin qu'une station régionale ayant une fréquence plus puissante ne soit pas captée.

Si vous quittez la zone de réception de cette émission régionale, réglez « REG-OFF » lors de la configuration en cours de réception FM (page 14).

Remarque

Cette fonction est inopérante au Royaume-Uni et dans certaines autres régions.

Fonction de liaison locale (Royaume-Uni uniquement)

Cette fonction vous permet de sélectionner d'autres stations locales de la région, même si elles ne sont pas mémorisées sur les touches numériques.

1 En réception FM, appuyez sur une touche numérique (① à ⑥) sur laquelle une station locale est mémorisée.
2 Dans les 5 secondes qui suivent, appuyez de nouveau sur la touche numérique de la station locale.
Répétez cette procédure jusqu'à ce que vous captiez la station locale souhaitée.

Sélection de PTY

1 Appuyez sur PTY en cours de réception FM.

PTY NEWS

Le nom du type d'émission diffusé apparaît si la station transmet des données PTY.

2 Appuyez plusieurs fois sur PTY jusqu'à ce que le type d'émission souhaité s'affiche.
3 Appuyez sur SEEK-/+. L'appareil commence à rechercher une station diffusant le type d'émission sélectionné.

Types d'émissions

NEWS (Nouvelles), AFFAIRS (Dossiers d'actualité), INFO (Informations), SPORT (Sports), EDUCATE (Education), DRAMA (Théâtre), CULTURE (Culture), SCIENCE (Science), VARIED (Divers), POP M (Musique pop), ROCK M (Rock), EASY M (Musique légère), LIGHT M (Musique classique légère), CLASSICS (Musique classique), OTHER M (Autres styles de musique), WEATHER (Météo), FINANCE (Finance), CHILDREN (Emissions pour les enfants), SOCIAL A (Affaires sociales), RELIGION (Religion), PHONE IN (Emissions ligne ouverte), TRAVEL (Voyage), LEISURE (Loisirs), JAZZ (Jazz), COUNTRY (Musique country), NATION M (Musique nationale), OLDIES (Musique d'autrefois), FOLK M (Musique folk), DOCUMENT (Documentaires)

Remarque

Cette fonction est inopérante dans certains pays ou régions où les données PTY ne sont pas disponibles.

Réglage de CT

1 Sélectionnez « CT-ON » lors de la configuration (page 13).

Remarques

• Il est possible que la fonction CT ne fonctionne pas, même si une station RDS est captée.
• Il peut y avoir une différence entre l'heure réglée par la fonction CT et l'heure réelle.

Autres fonctions

Modification des caractéristiques du son

Réglage des caractéristiques du son — BAL/FAD/SUB

Vous pouvez régler la balance gauche/droite, l'équilibre avant/arrière, ainsi que le volume du caisson de graves.

1 Appuyez plusieurs fois sur SELECT jusqu'à ce que « BAL », « FAD » ou « SUB » apparaisse.

Le paramètre change comme suit :

$$ \begin{array}{l} \text {LOW} ^ { 1} \longrightarrow \text {MID} ^ { 1} \longrightarrow \text {HI} ^ { 1} \longrightarrow \ \text {BAL (gauche - droite)} \longrightarrow \text {FAD (avant - arrière)} \ \longrightarrow \text {SUB (volume du caisson de graves)} ^ { 2} \longrightarrow \ \text {AUX} ^ {* 3} \end{array} $$

*1 Lorsque EQ3 est activé (page 12).
*2 Lorsque la sortie audio est réglée sur « SUB » (page 13).
« ATT » est affiché au réglage le plus bas et peut être réglé par incréments de 20.
*3 Lorsque la source AUX est activée (page 16).

2 Tournez la molette de réglage du volume pour régler le paramètre sélectionné.

Le réglage est terminé après 3 secondes et la fenêtre d'affichage revient au mode de lecture/réception normal.

Avec la mini-télécommande

A l'étape 2, appuyez sur ←, ↑, → ou ↓ pour régler le paramètre sélectionné.

Personnalisation de la courbe de l'égaliseur — EQ3

Le paramètre « CUSTOM » de EQ3 vous permet d'effectuer vos propres réglages de l'égaliseur.

1 Choisissez une source, puis appuyez plusieurs fois sur EQ3 pour sélectionner « CUSTOM ».
2 Appuyez plusieurs fois sur SELECT jusqu'à ce que « LOW », « MID » ou « HI » apparaisse.

3 Tournez la molette de réglage du volume pour régler le paramètre sélectionné.

Le niveau de volume peut être réglé par incréments de 1 dB, de -10 dB à +10 dB.

LOW + 6dB DSO EQ3

Répétez les étapes 2 et 3 pour régler la courbe de l'égaliseur.

Pour restaurer la courbe par défaut de l'égaliseur, appuyez sur la touche SELECT et maintenez-la enfoncée avant la fin du réglage.

Le réglage est terminé après 3 secondes et la fenêtre d'affichage revient au mode de lecture/réception normal.

Conseil

Vous pouvez également régler d'autres types d'égaliseur.

Avec la mini-télécommande

A l'étape 3, appuyez sur ←, ↑, → ou ↓ pour régler le paramètre sélectionné.

Réglage des paramètres de configuration — SET

1 Appuyez sur la touche SELECT et maintenez-la enfoncée.

La fenêtre de réglage s'affiche.

2 Appuyez plusieurs fois sur SELECT jusqu'à ce que le paramètre souhaité s'affiche.

3 Tournez la molette de réglage du volume pour sélectionner le réglage ( exemple « ON » ou « OFF » ) .

4 Appuyez sur la touche SELECT et maintenez-la enfoncée.

Le réglage est terminé et la fenêtre d'affichage revient au mode de lecture/réception normal.

Remarque

Les rubriques affichées diffèrent selon la source et le réglage.

Avec la mini-télécommande

A l'étape 3, appuyez sur ou pour sélectionner le réglage.

Les paramètres suivants peuvent être réglés (reportez-vous à la page indiquée pour plus de détails) :

« ●» indique les réglages par défaut.

CLOCK-ADJ (Réglage de l'horloge) (page 5)

CT\*1 (Heure)

Pour régler « CT-ON » ou « CT-OFF » (●) (page 11, 12).

BEEP

Pour régler « BEEP-ON » (●) ou « BEEP-OFF ».

AUX-A\*2 (Audio AUX)

Pour régler l'affichage de la source AUX sur « A U X - A - O N » ou (« AUX-A-OFF » (page 16).

A.OFF (Mise hors tension automatique)

Pour mettre hors tension automatiquement après un laps de temps défini : « A.OFF-NO » (●), « A.OFF-30S (secondes) », « A.OFF-30M (minutes) » ou « A.OFF-60M (minutes) ».

REAR/SUB\*2

Pour commuter la sortie audio.

- « REAR-OUT » (●) : pour émettre vers un amplificateur de puissance.

- « SUB-OUT » : pour émettre vers un caisson de graves.

DEMO\*2 (Démonstration)

Pour régler « DEMO-ON » (●) ou « DEMO-OFF ».

DIM (Régulateur de luminosité)

Pour modifier la luminosité de l'affichage.

- « DIM-AT » (●) : pour réduire automatiquement la luminosité de l'affichage lorsque vous allumez les phares.

- « DIM-OFF » : pour désactiver le régulateur de luminosité.

- « DIM-ON » : pour réduire la luminosité de l'affichage.

CONTRAST

Pour régler le contraste de l'affichage.

Le niveau de contraste peut être réglé sur 7 pas.

M.DSPL (Affichage animé)

Pour sélectionner le mode d'affichage animé.

- « M . D S P L - L M●) ( pour afficher les motifs animés et le limnimètre.

- « M.DSPL-OFF » : pour désactiver la fonction d'affichage animé.

- « M.DSPL-ON » : pour afficher les motifs animés.

suite à la page suivante →

A.SCRL (Défilement automatique)

Pour faire défiler automatiquement les rubriques d'affichage longues lorsque le disque, l'album, le groupe ou la plage est modifié(e).

- « A.SCRL-ON » (●) : pour faire défiler les rubriques.

- « A.SCRL-OFF » : pour ne pas faire défiler les rubriques.

LOCAL (Mode de recherche locale)

- « L O C A L - O F F●) (pour syntoniser en réception normale.

- « LÔCAL-ON » : pour syntoniser uniquement les stations dont les signaux sont puissants.

MONO\*3 (Mode monaural)

Sélectionnez le mode de réception mono pour améliorer une mauvaise réception FM.

- « MONO-OFF » (●) : pour écouter les émissions stéréo en stéréo.

- « MONO-ON » : pour écouter des émissions stéréo en mode mono.

REG\*1\*3 (Régional)

Pour régler « REG-ON » (●) ou « REG-OFF » (page 11).

Pour sélectionner la fréquence de coupure du caisson de graves : « LPF OFF » (●), « LPF125Hz » ou « LPF 78Hz ».

BTM (page 10)

*1 CDX-HR70MW/HR70MS uniquement.
*2 Lorsque l'appareil est hors tension.
*3 Lorsqu'une station FM est captée.
*4 Lorsque la sortie audio est réglée sur « SUB ».

Utilisation d'un appareil en option

Changeur CD/MD

Sélection du changeur

1 Appuyez plusieurs fois sur SOURCE jusqu'à ce que l'indication « CD » ou « MD » apparaisse.
2 Appuyez plusieurs fois sur MODE jusqu'à ce que le changeur souhaité s'affiche.

Numéro de l'appareil

DISC 3 C12

Numéro de disque

Ignorer des albums et des disques

1 Pendant la lecture, appuyez sur ①/② (GP/ALBM -/+).

Pour sauter	Appuyez sur 1/2(GP/ALBM -/+ )
un album puis relâchez (maintenez la touche enfoncée brièvement).
un album en continu	dans les 2 secondes après avoir relâché la touche pour la première fois.
des disques de façon répétée.
des disques en continu	et appuyez de nouveau sur la touche dans les 2 secondes, puis maintenez-la enfoncée.

Lecture répétée et aléatoire

1 En cours de lecture, appuyez plusieurs fois sur ③ (REP) ou ④ (SHUF) jusqu'à ce que le réglage souhaité apparaisse.

Sélectionnez Pour lire

DISC*1	un disque en boucle.
SHUF CHANGER*1	des plages du changeur dans un ordre aléatoire.
SHUF ALL*2	des plages de tous les appareils dans un ordre aléatoire.

*1 Lorsqu'un ou plusieurs changeurs CD/MD sont raccordés.

*2 Lorsqu'un ou plusieurs changeurs CD ou au moins deux changeurs MD sont raccordés.

Pour revenir au mode de lecture normal, sélectionnez « OFF » ou « SHUF OFF ».

Conseil

La fonction « SHUF ALL » ne passe pas de façon aléatoire de la lecture de plages de lecteurs de CD à la lecture de plages de lecteurs de MD.

Télécommande marine RM-X55M

Emplacement des commandes

Les touches correspondantes de la télécommande marine commandent les mêmes fonctions que celles de cet appareil.

Les commandes suivantes de la télécommande marine requièrent un fonctionnement différent de l'appareil.

Touche VOLUME +/-

Identique à la molette de réglage du volume de l'appareil.

Satellite de commande RM-X4S

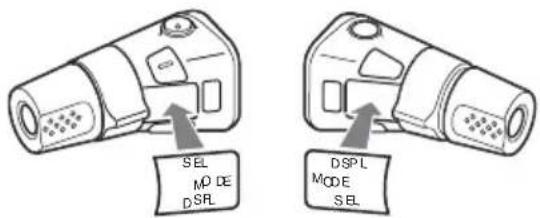

Apposition de l'étiquette

Apposez l'étiquette comportant les indications en fonction de la position de montage du satellite de commande.

SEL MΩ DE DSRL DSPL MODE SEL

Emplacement des commandes

Les touches du satellite de commande commandent les mêmes fonctions que les touches correspondantes de l'appareil.

Les commandes suivantes du satellite de commande requièrent un fonctionnement différent de l'appareil.

- Commande PRESET/DISC

Identique à la touche ①/② (GP/ALBM -/+ ) de l'appareil (enfoncez et tournez).

- Commande VOL (volume)

Identique à la molette de réglage du volume de l'appareil (tournez).

- Commande SEEK/AMS

Identique à la touche SEEK -/+ de l'appareil (tournez ou tournez et maintenez enfoncée).

suite à la page suivante →

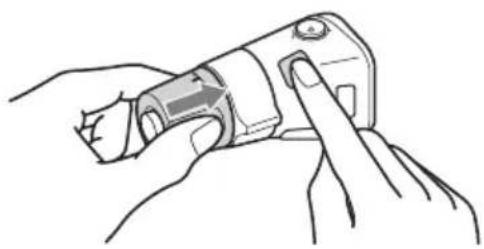

Modification du sens de fonctionnement

Le sens de fonctionnement des commandes est réglé par défaut comme indiqué sur l'illustration ci-dessous.

Pour augmenter

Enter Pour dim

Pour diminuer

Si vous devez monter le satellite de commande du côté droit de la colonne de direction, vous pouvez inverser le sens de fonctionnement.

1 Appuyez sur la touche SEL et maintenez-la enfoncée tout en appuyant sur la commande VOL.

En raccordant un appareil audio portatif en option à la prise AUX IN de l'appareil, puis en sélectionnant simplement la source, vous pouvez écouter le son par l'intermédiaire des haut-parleurs de votre bateau. Vous pouvez régler le niveau du volume quelle que soit la différence de son entre l'appareil et l'appareil audio portatif. Suivez la procédure ci-dessous :

Réglage du niveau de volume

Veillez à régler le volume de chaque appareil audio raccordé avant la lecture.

1 Baissez le volume sur l'appareil.
2 Appuyez plusieurs fois sur SOURCE jusqu'à ce que « AUX » s'affiche. « AUX REAR IN » s'affiche.

3 Lancez la lecture de l'appareil audio portatif à un volume modéré.

4 Réglez votre niveau d'écoute habituel sur l'appareil.

5 Appuyez plusieurs fois sur la touche (SELECT) jusqu'à ce que « AUX » apparaisse, puis tournez la molette de réglage du volume pour ajuster le niveau d'entrée (- 8 dB à + 18 dB).

Informations complémentaires

Précautions

• Si votre bateau est resté amarré en plein soleil, laissez l'appareil refroidir avant de l'utiliser.
  • L'antenne électrique se déploie automatiquement lorsque l'appareil est en fonctionnement.

Condensation

Par temps de pluie ou dans des régions très humides, de l'humidité peut se condenser à l'intérieur des lentilles et dans la fenêtre d'affichage de l'appareil. Si cela se produit, l'appareil ne fonctionne pas correctement. Dans ce cas, retirez le disque et attendez environ une heure que l'humidité se soit évaporée.

Pour conserver un son de haute qualité

Veillez à ne pas renverser de jus de fruit ni d'autres boissons sucrées sur l'appareil ou sur les disques.

Remarques sur les disques

• Pour que le disque reste propre, ne touchez pas sa surface. Manipulez le disque en le tenant par les bords.
• Rangez vos disques dans leurs boîtiers ou dans des chargeurs lorsque vous ne vous en servez pas.
• Ne soumettez pas les disques à des températures élevées. Ne les laissez pas dans un bateau amarré.
• Ne collez pas d'étiquettes sur les disques et n'utilisez pas de disques rendus collants par de l'encre ou des résidus. De tels disques peuvent s'arrêter de tourner en cours de lecture et provoquer des problèmes de fonctionnement ou être endommagés.

• N'utilisez pas de disques sur lesquels sont collés des étiquettes ou des autocollants.
  L'utilisation de tels disques peut entraîner les problèmes de fonctionnement suivants :
• impossibilité d'éjecter un disque parce que l'étiquette ou l'autocollant se décolle et bloque le mécanisme d'éjection ;

• erreurs de lecture des données audio (p. ex. sauts de lecture ou aucune lecture) provoquées par une déformation du disque suite au rétrécissement de l'étiquette ou de l'autocollant sous l'effet de la chaleur.

• Les disques de forme non standard (p. ex. en forme de cœur, de carré ou d'étoile) ne peuvent pas être lus avec cet appareil. Vous risquez d'endommager votre appareil si vous essayez de le faire. N'utilisez pas de tels disques.

• Ce lecteur ne permet pas la lecture des CD de 8 cm.
• Avant la lecture, nettoyez les disques avec un chiffon de nettoyage disponible dans le commerce. Essuyez chaque disque en partant du centre.

N'utilisez pas de solvants tels que de l'essence, du diluant, des produits de nettoyage vendus dans le commerce ou

des sprays antistatiques destinés aux disques analogiques.

Remarques sur les disques CD-R/CD-RW

• Il est possible que cet appareil ne puisse pas lire certains CD-R ou CD-RW (en fonction de l'appareil utilisé pour l'enregistrement ou de l'état du disque).
• Cet appareil ne permet pas la lecture des CD-R ou CD-RW non finalisés.
• L'appareil est compatible avec le format ISO 9660 niveau 1/niveau 2, avec les extensions Joliet/Romeo et les multisessions.

• Nombre maximal de :

• dossiers (albums) : 150 (y compris le répertoire de base et les dossiers vides).

• fichiers (plages) et dossiers contenus sur un disque : 300 (lorsqu'un nom de fichier ou de dossier contient un grand nombre de caractères, ce nombre peut être inférieur à 300).
  – caractères affichables pour un nom de dossier/fichier : 32 (Joliet) ou 64 (Romeo).
• Lors de l'enregistrement d'un disque en multisession, seule la première plage du premier format de session est reconnue et lue (tout autre format est ignoré). La priorité du format est CD-DA, CD ATRAC et MP3/WMA/AAC.

– Lorsque la première plage est un CD-DA, seul le CD-DA de la première session est lu.

– Lorsque la première plage n'est pas un CD-DA, seule une session CD ATRAC ou MP3/WMA/AAC est lue. Si le disque ne contient aucune information dans ces formats, l'indication « NO MUSIC » apparaît.

Disques de musique encodés à l'aide d'une technologie de protection des droits d'auteur

Cet appareil est conçu pour la lecture des disques conformes à la norme Compact Disc (CD). Dernièrement, certaines maisons de disques ont lancé sur le marché divers types de disques de musique encodés selon des technologies de protection des droits d'auteur. Notez que, parmi ces types de disques, certains ne sont pas conformes à la norme CD. La lecture de ces disques avec cet appareil peut être impossible.

Remarque sur les DualDiscs

Un DualDisc est un disque double face qui comporte les données d'un DVD sur une face et des données audio numériques sur l'autre face. La face du contenu audio des DualDiscs n'étant pas conforme à la norme Compact Disc (CD), la lecture de ces disques sur cet appareil n'est pas garantie.

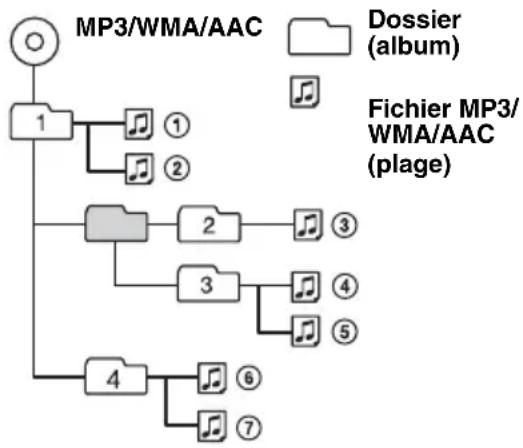

Ordre de lecture des fichiers MP3/WMA/AAC
    N["Fichier MP3/WMA/AAC (plage)"]

A propos des fichiers MP3

• MP3, qui est l'abréviation de MPEG-1 Audio Layer-3, est une norme de format de compression des fichiers audio. Elle comprime les données de CD audio à environ 1/10e de leur taille initiale.
• Les versions 1.0, 1.1, 2.2, 2.3 et 2.4 de tags ID3 s'appliquent au format MP3 uniquement. L'étiquette ID3 compte 15/30 caractères (1.0 et 1.1) ou 63/126 caractères (2.2, 2.3 et 2.4).
• Lors de l'identification d'un fichier MP3, veillez à ajouter l'extension « .mp3 » au nom de chaque fichier.
• Lors de la lecture d'un fichier MP3 VBR (à débit variable) ou pendant l'avance ou le retour rapide, le temps de lecture écoulé qui s'affiche peut être inexact.

A propos des fichiers WMA

• WMA, qui signifie Windows Media Audio, est une norme de format de compression des fichiers audio. Elle comprime les données de CD audio à environ 1/22e* de leur taille initiale.
• Le tag WMA comporte 63 caractères.
• Lors de l'identification d'un fichier WMA, veillez à ajouter l'extension « .wma » au nom de chaque fichier.
• Lors de la lecture d'un fichier WMA VBR (à débit variable) ou pendant l'avance ou le retour rapide, le temps de lecture écoulé qui s'affiche peut être inexact.
  * uniquement pour 64 kbit/s

Remarque sur le format WMA

Les fichiers WMA suivants ne peuvent pas être lus :

– fichiers comprimés sans perte ;
- fichiers protégés par les droits d'auteur.

A propos des fichiers AAC

• AAC, qui signifie Advanced Audio Coding, est une norme de format de compression des fichiers audio. Elle comprime les données de CD audio à environ 1/11e* de leur taille initiale.
  • Le tag AAC comporte 126 caractères.
• Lors de l'identification d'un fichier AAC, veillez à ajouter l'extension « .m4a » au nom de chaque fichier.
• Lors de la lecture d'un fichier AAC VBR (à débit variable) ou pendant l'avance ou le retour rapide, le temps de lecture écoulé qui s'affiche peut être inexact.

* uniquement pour 128 kbit/s

Remarque sur le format AAC

Les fichiers protégés par les droits d'auteur ne peuvent pas être lus.

A propos de CD ATRAC

Format ATRAC3plus

La norme ATRAC3 (Adaptive Transform Acoustic Coding3) est une technologie de compression des données audio. Elle comprime les données de CD audio à environ 1/10e de leur taille initiale.

ATRAC3plus, qui est un format étendu de ATRAC3, comprime les données de CD audio à environ 1/20e de leur taille initiale. L'appareil accepte les formats ATRAC3 et ATRAC3plus.

CD ATRAC

Les CD ATRAC sont des données de CD audio enregistrées comprimées au format ATRAC3 ou ATRAC3 plus en utilisant un logiciel autorisé, tel que SonicStage 2.0, ou une version ultérieure, ou SonicStage Simple Burner.

- Nombre maximal de :

• dossiers (groupes) : 255
  – fichiers (plages) : 999

- Les caractères d'un nom de dossier ou de fichier et les informations textuelles écrites par SonicStage sont affichés.

Pour plus de détails sur le format CD ATRAC, reportez-vous au manuel SonicStage ou SonicStage Simple Burner.

Remarque

Assurez-vous de créer le CD ATRAC à l'aide du logiciel autorisé, tel que SonicStage 2.0, ou une version ultérieure, ou SonicStage Simple Burner 1.0 ou 1.1.

Si vous avez des questions ou des problèmes concernant cet appareil qui ne sont pas abordés dans ce mode d'emploi, contactez votre revendeur Sony.

Entretien

Remplacement de la pile au lithium de la mini-télécommande

Dans des conditions d'utilisation normales, la pile dure environ 1 an. (En fonction des conditions d'utilisation, sa durée de vie peut être plus courte.) Lorsque la pile est faible, la portée de la mini-télécommande diminue. Remplacez la pile par une nouvelle pile au lithium CR2025. L'utilisation de tout autre type de pile pose un risque d'incendie ou d'explosion.

pôle + vers le haut

Remarques sur la pile au lithium

• Tenez la pile au lithium hors de la portée des enfants. En cas d'ingestion de la pile, consultez immédiatement un médecin.
• Essuyez la pile avec un chiffon sec pour assurer un bon contact.
• Veillez à respecter la polarité lors de l'installation de la pile.
• Ne tenez pas la pile avec des pinces métalliques, car cela pourrait entraîner un court-circuit.

ATTENTION

Utilisée de façon incorrecte, la pile peut exploser. Ne pas la recharger, la démonter ni la jeter au feu.

Remplacement du fusible

Lorsque vous remplacez le fusible, veillez à utiliser un fusible dont la capacité, en ampères, correspond à la valeur indiquée sur l'ancien fusible. Si le fusible fond, vérifiez le branchement de l'alimentation et remplacez le fusible. Si le nouveau fusible fond également, il est possible que

l'appareil soit défectueux. Dans ce cas, consultez votre revendeur Sony le plus proche.

Rapport signal/bruit : 120 dB

Réponse en fréquence : 10 à 20 000 Hz

Pleurage et scintillement : en dessous de la limite mesurable

Radio

CDX-HS70MW/HS70MS :

FM

Plage de syntonisation :

87,5 à 108,0 MHz (par incréments de 50 kHz)

87,5 à 107,9 MHz (par incréments de 200 kHz)

Intervalle de syntonisation FM :

Commutable entre 50 kHz/200 kHz

Borne d'antenne :

Connecteur d'antenne externe

Fréquence intermédiaire : 10,7 MHz/450 kHz

Sensibilité utile : 9 dBf

Sélectivité : 75 dB à 400 kHz

Rapport signal/bruit : 67 dB (stéréo), 69 dB (mono)

Distorsion harmonique à 1 kHz : 0,5 % (stéréo), 0,3 % (mono)

Séparation : 35 dB à 1 kHz

Réponse en fréquence : 30 à 15 000 Hz

AM

Plage de syntonisation :

531 à 1 602 kHz (par incréments de 9 kHz)

530 à 1 710 kHz (par incréments de 10 kHz)

Intervalle de syntonisation AM :

Commutable entre 9 kHz/10 kHz

Borne d'antenne :

Connecteur d'antenne externe

Fréquence intermédiaire : 10,7 MHz/450 kHz

Sensibilité : 30 μV

CDX-HR70MW/HR70MS :

FM

Plage de syntonisation : 87,5 à 108,0 MHz

Borne d'antenne :

Connecteur d'antenne externe

Fréquence intermédiaire : 10,7 MHz/450 kHz

Sensibilité utile : 9 dBf

Sélectivité : 75 dB à 400 kHz

Rapport signal/bruit : 67 dB (stéréo), 69 dB (mono)

Distorsion harmonique à 1 kHz : 0,5 % (stéréo), 0,3 % (mono)

Séparation : 35 dB à 1 kHz

Réponse en fréquence : 30 à 15 000 Hz

MW (PO)/LW (GO)

Plage de syntonisation :

MW (PO) : 531 à 1 602 kHz

LW (GO) : 153 à 279 kHz

Borne d'antenne :

Connecteur d'antenne externe

Fréquence intermédiaire : 10,7 MHz/450 kHz

Sensibilité : MW (PO) : 30 μV, LW (GO) : 40 μV

Amplificateur de puissance

Sorties : sorties de haut-parleurs (connecteurs de sécurité)

Impédance des haut-parleurs : 4 à 8 ohms

Puissance de sortie maximale : 52 W × 4 (à 4 ohms)

Généralités

Sorties :

Borne de sorties audio (commutable avant, arrière/ caisson de graves)

Borne de commande de relais d'antenne électrique

Borne de commande d'amplificateur de puissance

Entrées :

Borne de commande ATT téléphone

Borne de commande de l'éclairage

Borne d'entrée de commande BUS

Borne d'entrée audio BUS

Borne d'entrée de commande à distance

Borne d'entrée de l'antenne

Borne d'entrée AUX

Commandes de tonalité :

Graves : ± 10 dB à 60 Hz (XPLOD)

Médiums : ± 10 dB à 1 kHz (XPLOD)

Aigus : ± 10 dB à 10 kHz (XPLOD)

Alimentation : batterie de bateau 12 V CC (masse négative)

Dimensions : environ 197 × 89 × 187 mm (l/h/p)

Dimensions du support : environ 181 × 52 × 144 mm (l/h/p)

Poids : environ 1,7 kg

Accessoires fournis :

Mini-télécommande : RM-X151

Composants destinés à l'installation et au raccordement (1 jeu)

Appareils/accessoires en option*:

Télécommande marine : RM-X55M

Satellite de commande : RM-X4S

Câble BUS (fourni avec un cordon à broche RCA) :

Changeur CD (10 disques) : CDX-757MX

Changeur CD (6 disques) : CDX-T70MX, CDX-T69

Sélecteur de source : XA-C40

Sélecteur AUX-IN : XA-300

Adaptateur d'interface pour iPod : XA-110IP

* Les appareils/accessoires autres que la télécommande marine RM-X55M ne sont pas étanches à l'eau. Ne les mettez pas en contact avec de l'eau.

Il est possible que votre revendeur ne dispose pas de certains accessoires décrits ci-dessus. Veuillez vous adresser à lui pour tout renseignement complémentaire.

Brevets américains et internationaux sous licence de Dolby Laboratories.

Licence de la technologie de codage audio MPEG Layer-3 et des brevets obtenue de Fraunhofer IIS et Thomson.

Remarque

Cet appareil ne peut pas être raccordé à un préamplificateur numérique ou à un égaliseur compatible avec le système BUS de Sony.

La conception et les spécifications sont sujettes à modification sans préavis.

• Aucun retardateur de flamme halogéné n'est utilisé dans certaines cartes à circuits imprimés.
• Aucun retardateur de flamme halogéné n'est utilisé dans la composition des coques.
• Du papier est utilisé pour les cales d'emballage.

Dépannage

La liste de contrôle suivante vous aidera à remédier aux problèmes que vous pourriez rencontrer avec cet appareil.

Avant de passer en revue la liste de contrôle ci-dessous, vérifiez les procédures de raccordement et d'utilisation.

Généralités

L'appareil n'est pas alimenté.

• Vérifiez le raccordement. Si tout est en ordre, vérifiez le fusible.
• Si vous mettez l'appareil hors tension et que l'affichage disparaît, vous ne pouvez pas le commander avec la mini-télécommande.
  →Mettez l'appareil sous tension.

L'antenne électrique ne se déploie pas.

L'antenne électrique ne dispose pas de relais.

Aucun son.

• Le volume est trop faible.
- La fonction ATT est activée ou la fonction ATT téléphone (lorsque le câble d'interface d'un téléphone est raccordé au câble ATT) est activée.
- La position de la commande de balance « FAD » n'est pas réglée pour un système à 2 enceintes.
- Le changeur CD est incompatible avec le disque (MP3/WMA/AAC/CD ATRAC).
→Effectuez la lecture avec cet appareil.

Aucun bip n'est émis.

• Le bip est désactivé (page 13).
- Un amplificateur de puissance en option est raccordé et vous n'utilisez pas l'amplificateur intégré.

Le contenu de la mémoire a été effacé.

• La touche RESET a été enfoncée.
  →Recommencez la procédure d'enregistrement dans la mémoire.
• Le câble d'alimentation ou la batterie a été déconnecté.
• Le câble d'alimentation n'est pas raccordé correctement.

Les stations mémorisées et l'heure sont effacées.

Le fusible a fondu.

Emission de bruit lorsque la position de la clé de contact est modifiée.

Les câbles ne sont pas raccordés correctement au connecteur d'alimentation du bateau destiné aux accessoires.

L'affichage disparaît de la fenêtre d'affichage ou il ne s'affiche pas.

• Le régulateur de luminosité est réglé sur « DIMON » (page 13).
• L'affichage est désactivé si vous maintenez la touche OFF enfoncée.
  →Maintenez la touche OFF de l'appareil enfoncée jusqu'à ce que l'affichage apparaisse.

La fonction Auto Off ne fonctionne pas.

L'appareil est sous tension. La fonction Auto Off s'active une fois l'appareil éteint. →Mettez l'appareil hors tension.

Toute commande à partir de la mini-télécommande est impossible.

Assurez-vous que la feuille isolante a été retirée (page 5).

Le mode DSO ne fonctionne pas.

Selon l'intérieur du bateau ou le type de musique, le mode DSO peut avoir un effet indésirable.

Lecture de CD ou de MD

Impossible d'introduire le disque.

• Un autre disque est déjà en place.
• Le disque a été introduit de force à l'envers ou dans le mauvais sens.

La lecture du disque ne commence pas.

• Le disque est défectueux ou sale.
• Les CD-R/CD-RW ne sont pas destinés à un usage audio (page 17).
• Le format du disque et la version du fichier ne sont pas compatibles avec cet appareil (Pour plus de détails, reportez-vous à la page 4 et 17).

Certains fichiers MP3/WMA/AAC exigent un délai plus long que d'autres avant le début de la lecture.

La lecture des types de disques suivants exige un délai de démarrage plus long :

– disques comportant une hiérarchie de dossiers complexe ;
– disques enregistrés en multisession ;
– disques auxquels il est possible d'ajouter des données.

La lecture du CD ATRAC ne commence pas.

• Le disque n'a pas été créé par un logiciel autorisé, tel que le logiciel SonicStage ou SonicStage Simple Burner.
• Les plages qui ne sont pas incluses dans le groupe ne peuvent pas être lues.

Les rubriques d'affichage ne défilent pas.

• Pour les disques contenant un grand nombre de caractères, le défilement peut être inopérant.
• « A.SCRL » est réglé sur « OFF ».

→Réglez « A.SCRL-ON » (page 14) ou appuyez sur SCRL.

Le son saute.

• L'installation est incorrecte.
→Installez l'appareil suivant un angle de moins de 45° dans un endroit stable du bateau.
- Le disque est défectueux ou sale.

Les touches de commande sont inopérantes. Le disque ne s'éjecte pas.

Appuyez sur la touche RESET (page 5).

Réception radio

Impossible de capter des stations. Le son comporte des parasites.

• Raccordez un câble de commande d'antenne électrique (bleu) ou un câble d'alimentation d'accessoires (rouge) au câble d'alimentation de l'amplificateur d'antenne du bateau (uniquement si votre bateau est équipé d'une antenne).
• Vérifiez le raccordement de l'antenne du bateau.
• L'antenne automatique ne se déploie pas. →Vérifiez le raccordement du câble de commande de l'antenne électrique.
  • Vérifiez la fréquence.
• Lorsque le mode DSO est activé, le son peut parfois comporter des parasites.

→Réglez le mode DSO sur « OFF » (page 7).

Impossible de capter une présélection.

• Enregistrez la fréquence correcte dans la mémoire.
• Le signal capté est trop faible.

La syntonisation automatique est impossible.

- Le réglage du mode de recherche locale est incorrect.

→La syntonisation automatique s'arrête trop fréquemment :

Réglez « LOCAL-ON » (page 14).

→La syntonisation automatique ne s'arrête sur aucune station : Réglez « MONO-ON » (page 14).

• Le signal capté est trop faible.
→Réglez manuellement la fréquence.

En cours de réception FM, l'indication « ST » clignote.

• Réglez la fréquence correctement.
  • Le signal capté est trop faible.

→Réglez « MONO-ON » (page 14).

Un programme FM émis en stéréo est entendu en mono.

L'appareil est en mode de réception mono.
→Réglez « MONO-OFF » (page 14).

Fonction RDS (CDX-HR70MW/HR70MS)

Une recherche (SEEK) commence après quelques secondes d'écoute.

La station ne diffuse pas de programmes de radioguidage (fonction TP désactivée) ou le signal capté est faible.

→Désactivez TA (page 11).

Aucun message de radioguidage.

• Activez TA (page 11).
• La station n'émet pas de messages de radioguidage, malgré l'indication TP.
  →Réglez la fréquence pour capter une autre station.

PTY affiche « - - - - - - - ».

• La station actuellement captée n'est pas une station RDS.
• Les données RDS n'ont pas été reçues.
• La station ne spécifie pas le type d'émission.

Affichage des erreurs et messages

BLANK\*1

Le MD ne contient aucune plage enregistrée.*2
→Insérez un MD contenant des plages enregistrées.

ERROR\*1

• Le disque est sale ou inséré à l'envers.*2
  →Nettoyez le disque ou insérez-le correctement.
• Un disque vierge a été inséré.
• Le disque ne peut pas être lu en raison d'un problème.

→Insérez-en un autre.

FAILURE

Les haut-parleurs ou les amplificateurs ne sont pas raccordés correctement.

→Reportez-vous au manuel d'installation de ce modèle pour vérifier les raccordements.

FAILURE (S'allume pendant environ 1 seconde.) (CDX-HS70MW/HS70MS uniquement)

Si le syntoniseur XM est raccordé, la mémorisation d'une station radio XM dans un préréglage a échouée.
→Assurez-vous de recevoir la station que vous souhaitez mémoriser, puis essayez de nouveau.

LOAD

Le changeur est en train de charger le disque.
→Attendez que cette opération soit terminée.

L. SEEK +/-

Le mode de recherche locale est activé en cours de syntonisation automatique.

NO AF (CDX-HR70MW/HR70MS uniquement)

Il n'existe aucune fréquence alternative pour la station actuelle.

→ Appuyez sur SEEK -/+ pendant que le nom du service de programme clignote. L'appareil commence à rechercher une autre fréquence avec les mêmes données d'identification de programme (PI) (l'indication « PI SEEK » apparaît).

NO DISC

Le disque n'est pas inséré dans le changeur CD ou MD.

→Insérez un disque dans le changeur.

NO INFO

Aucune information textuelle n'est écrite dans le fichier MP3/WMA/AAC ou sur le CD ATRAC.

NO MAG

Le chargeur n'a pas été inséré dans le changeur CD.

→Insérez le chargeur dans le changeur.

NO MUSIC

Le disque n'est pas un fichier audio.

→Insérez un CD audio dans cet appareil ou un changeur compatible MP3.

NO NAME

Aucun nom de plage/album/groupe/disque n'est écrit dans la plage.

NO TP (CDX-HR70MW/HR70MS uniquement)

L'appareil continue à rechercher les stations diffusant des messages de radioguidage.

NOT READ

Les informations du disque n'ont pas encore été lues par l'appareil.

→Chargez le disque, puis sélectionnez-le dans la liste.

NOTREADY

Le couvercle du changeur MD est ouvert ou les MD ne sont pas insérés correctement.

→Fermez le couvercle ou insérez correctement les MD.

OFFSET

Il est possible qu'il y ait un problème de fonctionnement.

→Vérifiez le raccordement. Si le message d'erreur reste affiché, contactez votre revendeur Sony le plus proche.

READ

L'appareil lit toutes les informations de plage et d'album/groupe sur le disque.

→Attendez que la lecture soit terminée et la lecture commence automatiquement. Selon la structure du disque, cette opération peut prendre plus d'une minute.

RESET

Le lecteur CD et le changeur CD/MD ne peuvent pas être utilisés suite à un problème.

→Appuyez sur la touche RESET (page 5).

« LLLL » 77707 u

Pendant le retour ou l'avance rapide, vous avez atteint le début ou la fin du disque et vous ne pouvez pas aller plus loin.

<< — >>

Le caractère ne peut pas être affiché.

*1 Si une erreur se produit lors de la lecture d'un CD ou d'un MD, le numéro de disque du CD ou du MD ne s'affiche pas.

*2 Le numéro du disque qui a provoqué l'erreur apparaît dans la fenêtre d'affichage.

Si ces solutions ne permettent pas d'améliorer la situation, contactez votre revendeur Sony le plus proche.

Si vous portez l'appareil à réparer en raison d'un problème de lecture de CD, apportez le disque utilisé au moment où le problème s'est produit.

« »

25 Botones numéricos
