IAN 92027 - Station Météo AURIOL - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Station météo premium avec anémomètre et pluviomètre
Marque	Auriol
Modèle	IAN 92027
Alimentation (station)	6 piles 1,5 V type AA
Alimentation (anémomètre)	2 piles 1,5 V type AA
Alimentation (pluviomètre)	2 piles 1,5 V type AA
Portée de transmission capteur extérieur	25 m (zone dégagée)
Fréquence de transmission	434 MHz
Plage de température intérieure	0 °C à +50 °C (résolution 0,1 °C)
Plage de température extérieure	-20 °C à +60 °C (résolution 0,1 °C)
Plage d'hygrométrie	20 % à 99 % (résolution 1 %)
Plage de pression atmosphérique	850 à 1050 hPa (mb, inHg)
Plage de vitesse du vent	0 à 30 m/s (0-108 km/h, 0-67 mph, 0-58,3 nœuds, 0-11 Beaufort)
Plage de pluviométrie	0 à 9999 mm
Fonctions principales	Température intérieure/extérieure, hygrométrie, pression atmosphérique, vitesse et direction du vent, pluviométrie, prévisions météo, point de rosée, indice de chaleur, refroidissement éolien, alarme vent/givre, alarme de réveil, radio-pilotée DCF-77, rétroéclairage, mémoire min/max
Montage	Station posée ou murale ; anémomètre sur mât (25-31 mm) ; pluviomètre posé ou vissé
Écran rétroéclairé	Oui, activation par touche SNOOZE/LIGHT (10 secondes)
Alarme de réveil	Oui, avec fonction de rappel (SNOOZE)
Radio-pilotée DCF-77	Oui, synchronisation automatique de l'heure et de la date
Mémoire des valeurs min/max	Oui, pour température, hygrométrie, point de rosée, indice de chaleur, refroidissement éolien, vitesse du vent
Nettoyage	Chiffon humide ; ne pas immerger
Sécurité	Tenir les piles hors de portée des enfants ; respecter la polarité ; retirer les piles en cas d'inutilisation prolongée
Type de piles	AA (LR6) 1,5 V

FOIRE AUX QUESTIONS - IAN 92027 AURIOL

Comment synchroniser l'heure via le signal DCF-77 ?

Appuyez sur la touche « (en bas à droite de la station) pour activer la synchronisation. Le symbole « apparaît. En cas de réception, le symbole clignote pendant 3 à 5 minutes environ, puis reste fixe. Si la réception est impossible, placez la station près d'une fenêtre ou éloignez-la des sources d'interférences.

Comment installer correctement l'anémomètre ?

Montez l'anémomètre sur un mât de 25 à 31 mm de diamètre (non fourni), en plein air, à l'écart des bâtiments et obstacles pour éviter les turbulences. Fixez-le avec les vis six pans creux, rondelles et écrous fournis en veillant à ce qu'il soit parfaitement horizontal. Vérifiez la réception radio (434 MHz) avant le montage définitif.

Comment installer le pluviomètre ?

Placez le pluviomètre en plein air, loin des murs et arbustes, sur une surface parfaitement horizontale. Il peut être posé librement ou fixé avec les vis fournies (perçage Ø 5 mm). Veillez à ce que l'eau de pluie puisse s'écouler librement et que la transmission RF (434 MHz) soit bonne.

Que faire si la station n'affiche pas l'heure ni les données extérieures ?

Vérifiez d'abord que toutes les piles sont correctement insérées (polarité respectée). Appuyez sur la touche CHANNEL/SEARCH pendant 5 secondes pour relancer la recherche des capteurs. Assurez-vous que les capteurs sont à moins de 25 m en visibilité directe. Évitez les obstacles en béton et les interférences électromagnétiques (téléphones, micro-ondes).

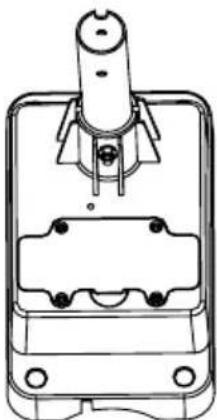

Comment remplacer les piles de l'anémomètre ?

Dévissez les 4 vis cruciformes du couvercle de l'anémomètre. Soulevez le couvercle et insérez 2 piles AA 1,5 V en respectant la polarité. Replacez le couvercle en vous assurant que le joint en caoutchouc est bien en place pour garantir l'étanchéité, puis revissez. Après chaque remplacement de piles, recalibrez l'anémomètre (orienter la girouette vers le nord, hélices immobiles, puis insérer les piles).

Comment nettoyer le filtre à feuilles du pluviomètre ?

Retirez régulièrement les feuilles et débris accumulés dans le filtre à feuilles du pluviomètre pour garantir la précision de mesure de la pluviométrie. Utilisez un chiffon humide pour le nettoyage ; ne plongez jamais l'appareil dans l'eau.

Comment régler l'alarme de vent ?

Appuyez sur la touche WIND ALARM jusqu'à voir ALARM et GUST (rafales) à l'écran. Maintenez-la enfoncée 3 secondes jusqu'à ce que la valeur clignote. Réglez la valeur souhaitée avec ▲ ou ▼, puis confirmez avec WIND ALARM. L'alarme se déclenche si une rafale dépasse ce seuil pendant environ 1 minute.

Comment passer de °C à °F ?

Appuyez sur la touche C/F située au dos de la station météo. À chaque pression, l'unité de température commute entre Celsius (°C) et Fahrenheit (°F). L'affichage change immédiatement.

Comment calibrer l'anémomètre après changement de piles ?

Après chaque remplacement des piles de l'anémomètre, orientez manuellement la girouette vers le nord et assurez-vous que l'hélice ne tourne pas. Insérez ensuite les piles. La DEL de signal d'émission s'allume brièvement pour confirmer le calibrage.

Que signifient les affichages LL.L ou HH.H ?

LL.L indique que la valeur mesurée est trop basse (hors plage) : par exemple température intérieure < 0 °C ou extérieure < -50 °C. HH.H indique une valeur trop élevée : température intérieure > 50 °C ou extérieure > 70 °C. Vérifiez les piles et l'emplacement du capteur ; si le problème persiste, réinitialisez la station en retirant les piles 5 secondes.

MODE D'EMPLOI IAN 92027 AURIOL

Instructions d'utilisation et consignes de sécurité

NL

PREMIUMWEERSTATION

FR / CH Instructions d'utilisation et consignes de sécurité Page 23

1. Informations generales.. Page 24
2. Utilisation conforme.. Page 24
3. Caracteristiques techniques.. Page 24
4. Consignes de sécurité.. Page 25
5. Fourniture . Page 26
6. Définitions Page 26
7. Fonctions.. Page 27
8. Mise en service.. Page 27
9. Installation et remplacement des piles.. 29
10. Description de l'appareil . Page 30
11. Préparation de l'anémomètre et du pluviomètre et enregistrement dans la station météo.... Page 32
    1.1 Calibrage de I'anemometre.. Page 32
    1.2 Préparation du pluviametre.. Page 32
    1.3 Enregistrement automatique de I'anemometre et du pluviometre dans la station meteoo .... Page 32
    1.4 Enregistrement manuel de I'anemometre et du pluviometre dans la station meteoo.. Page 33
12. Reglages de base de la station météo.. Page 33
    2.1 Reglage des éléments suivants.. Page 33
    2.2 Synchronisation DCF-77
    2.3 Reglage du fuseau horaire . Page 34
13. Fonction d'alarme.. Page 35
14. Reglage de I'unité de pression atmophérique Page 36
15. Adaptation de la pression atmophérique Page 36

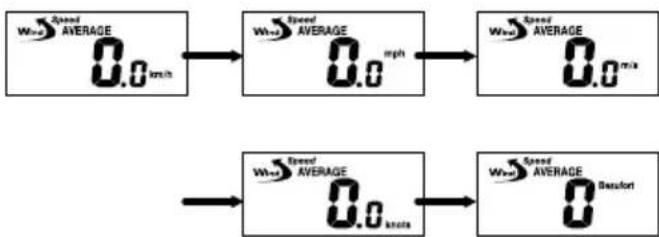

16. Reglage de I'unité de mesure de vitesse du vent Page 36
17. Reglage de I'alarme vent.. Page 36
18. Reglage de I'alarme refroidissement eolien Page 37
19. Activation et désactivation de l'alarme vent et de l'alarme de refroidissement éolien...... Page 37
20. Reglage de I'unité de mesure du pluviomètre Page 38
21. Reglage de I'unité de température Page 38
    2.2. Indications.. 38
    2.1 Date et heures.. Page 38
    2.2 Fuseau horaire.. Page 38
    2.3 Température et hygrométrie interieures/extérieures... Page 38
    2.4 Affichage de I'indice de chaleur et du point de rosée.. Page 39

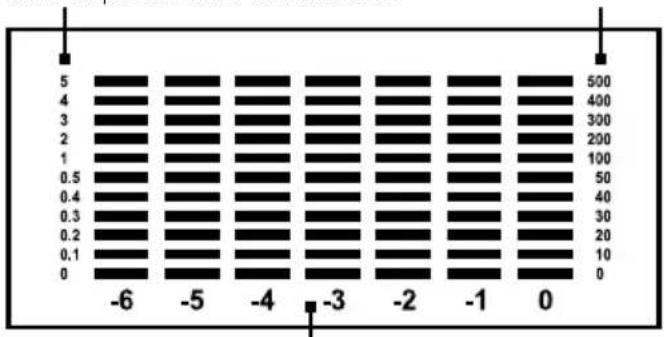

    2.2.5 Pluviométrie.. Page 39
    22.6 Alarmeg/givre Page 40
    22.7 Direction du vent.. Page 40
    2.8 Vitesse du vent.. Page 40

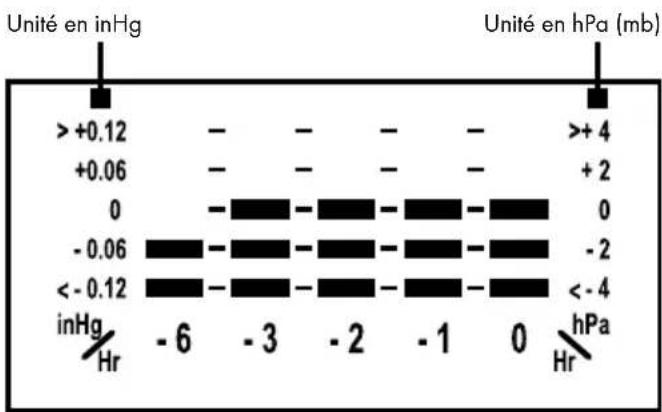

    22.9 Changement de pression atmosphérique Page 40

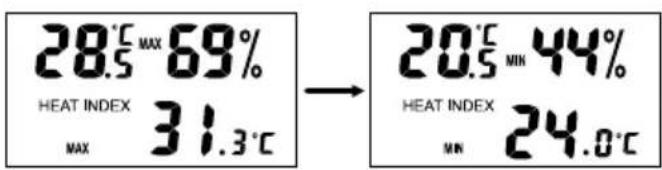

    2.10 Minima et maxima Page 40
    12.11 Previsions meteorologiques.. Page 40
    2.12 Indication de tendance.. 41
22. Entretien Page 41

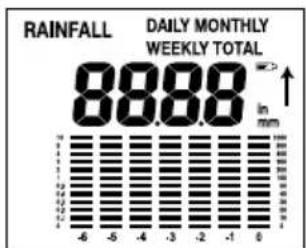

    3.1 Indication « faible etat de charge » des piles Page 41
    3.2 Filtre a feuilles du pluviometre.. Page 41
23. Dépannage en cas de résultats de mesure faux Page 41
    25.Nettoyage. Page 42
24. Elimination.. Page 42

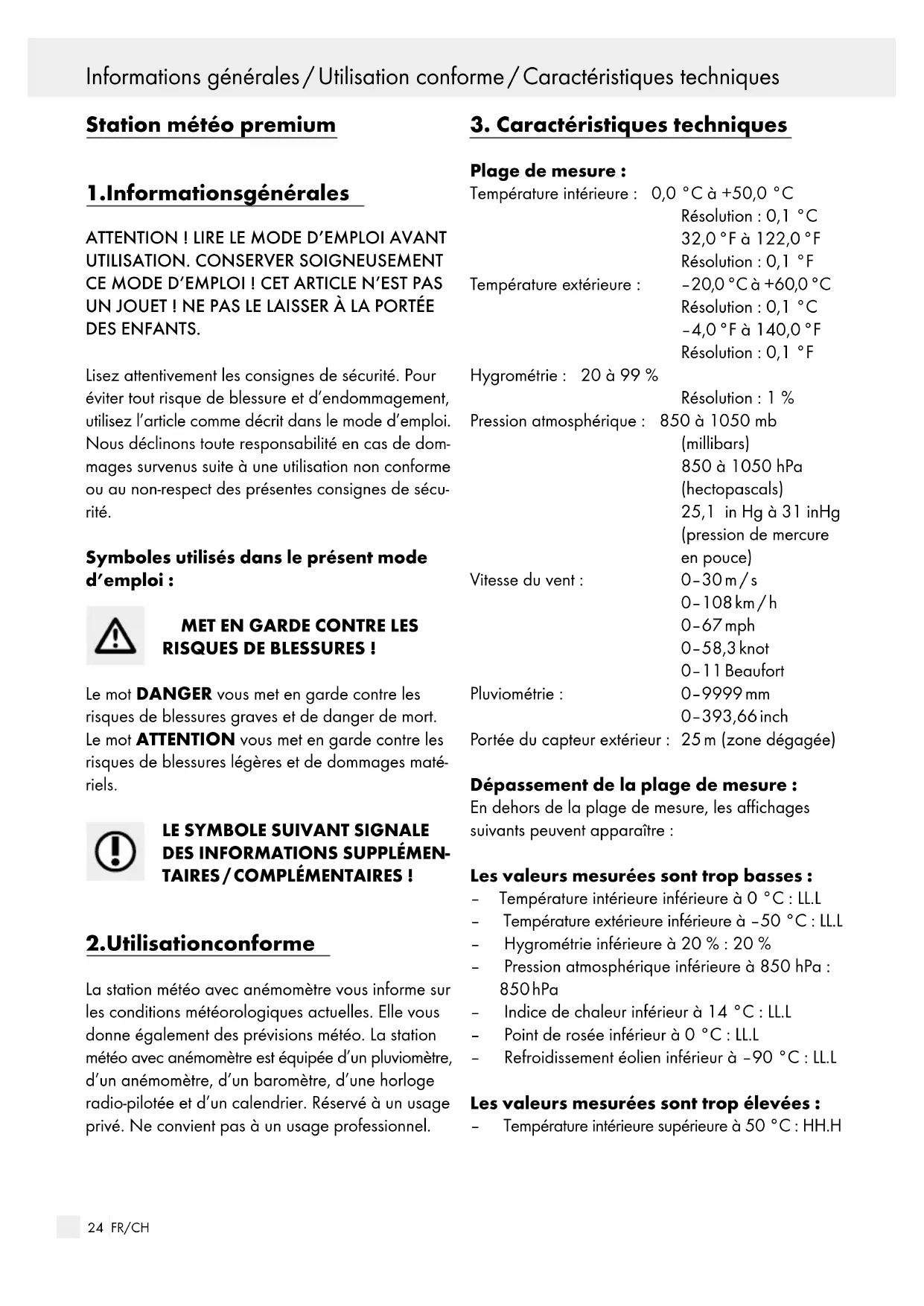

Station météo premium

1. Informationsgénérales

ATTENTION! LIRE LE MODE D'EMPLOI AVANT UTILISATION. CONSERVER SOIGNEUSEMENT CE MODE D'EMPLOI! CET ARTICLE N'EST PAS UN JOUET! NE PAS LE LAISSER À LA PORTÉE DES ENFANTS.

Lisez attentivement les consignes de sécurité. Pour éviter tout risque de blessure et d'endommagement, utilisez l'article comme précrit dans le mode d'emploi. Nous déclinons toute responsabilité en cas de dommages survenus suite à une utilisation non conforme ou au non-respect des prsentes consignes de sécurité.

Symboles utilisés dans leprésent mode d'emploi :

MET EN GARDE CONTRE LES RISQUES DE BLESSURES!

Le mot DANGER vous met en garde contre les risques de blessures graves et de danger de mort. Le mot ATTENTION vous met en garde contre les risques de blessures legères et de dommages matériels.

LE SYMBOLE SUIVANT SIGNALE DES INFORMATIONS SUPPLEMENTaires / COMPLEMENTaires!

2. Utilisationconforme

La station météo avec anémomètre vous informe sur les conditions météorologiques actuelles. Elle vous donne également des prévisions météo. La station météo avec anémomètre est équipée d'un pluviamètre, d'un anémomètre, d'un baromètre, d'une horloge radio-pilotée et d'un calendrier. Réservé à un usage隱私. Ne convient pas à un usage professionnel.

3. Caracteristiques techniques

Plage de mesure :

Température interieure: 0,0^ +50,0^

Température extérieure: -20,0°C à +60,0°C

Résolution: 0,1 °C

-4,0°F à 140,0°F

Résolution: 0,1 °F

Hygrométrie: 20 à 99%

Résolution : 1 %

Pression atmosphérique: 850 à 1050 mb (millibars)
850 à 1050 hPa (hectopascals)
25,1 in Hg à 31 inHg (pression de mercure en pouce)

Vitesse du vent: 0 - 30m / s

0-108km/h

0-67 mph

0-58,3 knot

0-11Beaufort

Pluviométrie : 0-9999 mm

0-393,66inch

Portée du capteur extérieur: 25m (zone dégagée)

Dépassement de la plage de mesure :

En dehors de la plage de mesure, les affichages suivants peuvent apparaître :

Les valeurs mesurées sont trop basses :

• Température interieure inférieure à 0^ : LL.L
• Température extérieure inférieure à -50 °C: LL.L
  Hygrométrie inférieure à 20% : 20%
• Pression atmosphérique inférieure à 850 hPa : 850hPa
• Indice de chaleur inférieur à 14^ : LL.L
• Point de rosée inférieur à 0^ : LL.L
• Refroidissement éolien inférieur à -90 °C : LL.L

Les valeurs mesurées sont trop élevées :

• Température interieure supérieure à 50^ : HH.H

• Température extérieure supérieure à 70 °C : HH.H
  Hygrométrie supérieure à 99% : 99%

• Pression atmosphérique supérieure à 1050 hPa : 1050hPa
• Indice de chaleur supérieur à 60^ : HH.H
• Point de rosée supérieur à 60 °C : HH.H
• Refroidissement éolien supérieur à 60^ : HH.H
• Pluviemétrie supérieure à 9999 mm : HHH
  Vitesse du vent supérieure a 50m / s:50m / s

ATTENTION!

Quand les températures deviennent inférieures à environ -20^, la lecture de I'affichage est de plus en plus restreinte. Selon le type de piles utilisées, les très basses températures (en regle générale à partir de -20^) sont susceptibles d'alimentation électrique. N'exposez ni la station météo ni le capteur extérieur au rayonnement direct du soleil.

ATTENTION!

Lorsque les températures sont supérieures à 60^ (cela dépend aussi du type de piles), l'acid de des piles risque de s'échapper.

Alimentation électrique :

Station meteor: 6 piles de 1,5 V, type AA

Anémomètre: 2 piles de 1,5 V, type AA

Pluviometre : 2 piles de 1,5 V, type AA

Durée de fonctionnement avec des pilesChargees: env.90 jours

ATTENTION!

La société OWIM GmbH & Co. KG, Stiftsbergstraße 1, D-74167 Neckarsulm, déclare sous sa seule responsabilité, que le produit : station météo premium · n° de modèle : H13726, version : 07 / 2013, auquel cette déclaration se refère, est conforme aux normes / documents normatifs de la directive 1999/5/EC.

Vous pouvez au besoin télécharger ces documents sur le site www.owim.com.

4. Consignes de sécurité

DANGER POUR LES ENFANTS!

L'ingestion de piles constitue un danger de mort. Tenir les piles et la station meteo hors de portee des jeunes enfants. En cas d'ingestion d'une pile, consulter immediatement un medecin.

RISQUE DE BLESSURE!

Lorsqu'elle est vide, retirer la pile de l'appareil.
Ne jamais court-circuiter les bornes.
Cet apparéil peut être utilisé par des enfants de 8 ans et plus ainsi que par des personnes à capacités physiques, sensorielles ou mentales réduites ou manquant d'expérience et de connaissance que sous surveillance ou s'ils ont été instruits de l'utilisation sure de cet apparéil et des risques en décaulant. Les enfants ne doivent pas journé avec cet apparéil. Le nettoyage et la maintenance domestique de l' apparéil ne doit pas être effectué par un enfant sans surveillance.

ATTENTION -DOMMAGES MATÉRIELS!

Utiliser exclusivement des piles du type indiqué.
Respecter la polarité.
Vérifier régulierement que les piles ne fuient pas.
Si I'appareil reste longtemps inutilisé, refirer les piles.
Ne tremper ni la station mete o ni le capteur extérieur dans I'eau ou un autre liquide.
Respecter les consignes de nettoyage et de rangement de ce mode d'emploi.

5.Furniture

1 1 station météo avec support

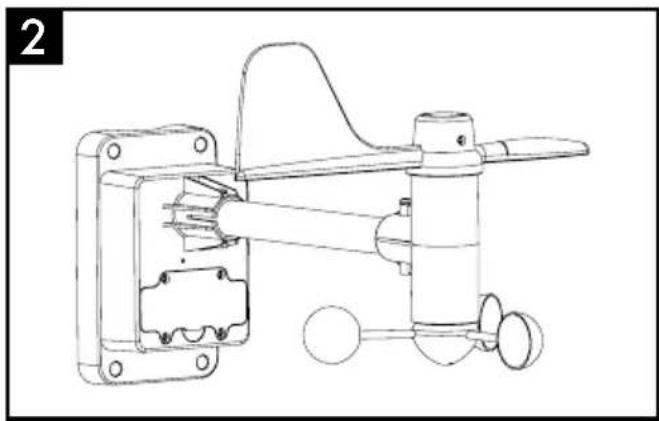

2 1 anémomètre avec capteur de température et d'hygrométrie intégré

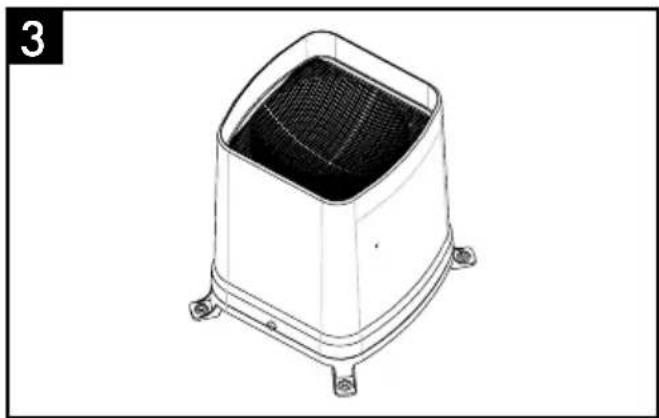

3 1 pluviemetre avec filtrer a feuilles
6 vis pour des chevilles 5mm
6 chevilles 5 mm
6 4 vis six pans creux Mó avec 4 écrous et 8 rondelles
2 colliers de fixation pour I'anémomètre

6.Définitions

Dew Point :

Le point de rosée (Dew Point) est le point à partir duquel la vapeur d'eau contenue dans l'air se transforme en brouillard et / ou en rosée.

Exemple: si l'air se refroidit en continu, avec une humidité qui reste constante, l'humidité relative de l'air peut monter jusqu'à 100%. Le point de rosée est alors atteint et l'air refroidi contient à cette température la teneur maximalie possible en vapeur d'eau.

Heat Index :

L'indice de chaleur (aussi appelé humidex) (Heat Index) est la température de l'air dessentie par le corps humain en tenant compte de la température de l'air mesurée et de l'hygrométrie.

Wind Chill :

Le refroidissement éolien (aussi appelé température dessentie) (Wind Chill) est la différence entre la température de l'air mesurée et la température effectivement dessentie en fonction de la vitesse du vent. Cette température sert de repère pour le refroidissement d'un object d'au vent. L'Homme dessent particulièrement ce refroidissement éolien au niveau du visage.

Comme le refroidissement éolien ne peut être calculé que pour des températures proches ou inférieures à 0^, il est remplace dans les températures plus élevées par l'indice de chaleur (Heat Index).

7.Fonctions

Station météo :

• Réception radio-pilotée du signal horsire DCF-77 avec affichage de l'heure; réglage du fuseau horsaire
• Indication de la date
• Alarme de réveil et fonction de rappel d'alarme
• Indication de la température et de l'hygrométrie interieures avec mémorisation des minima et maxima
• Indication de la température et de l'hygrométrie extérieures avec mémorisation des minima et maxima
• Indication de la pression atmosphérique
• Indication de la tendance météo
• Indication du niveau de charge des piles (station météo, anémomètre et pluviomètre)
• Indication de la direction du vent
• Indication de la force du vent avec alarme de seuil
• Indication de la vitesse et de la direction du vent
• Indication du point de rosée (Dew Point)
• Alarme gel/givre
• Indication des précipitations
• Indication du refroidissement éolien (Wind Chill)
• Peut être posée ou fixée au mur
• Réservé à un usage interieur

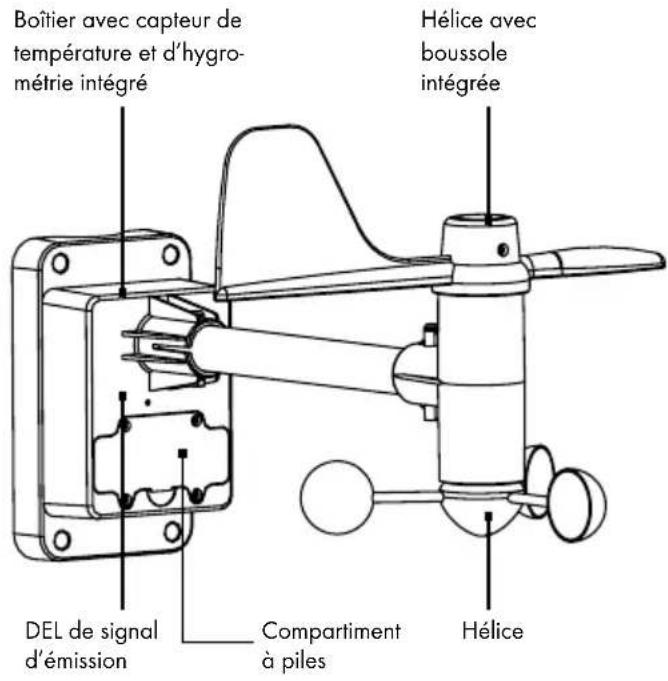

Anémomètre :

• Transmet la vitesse du vent, la température et l'hygrométrie extérieure à la station météo via une fréquence de 434 MHz.
  Montage sur un mât de 25-31 mm env.
  Montage exclusif à un emplacement éloigné des batiments, murs ou autres obstacles pour éviter que les mesures ne soient fausses.

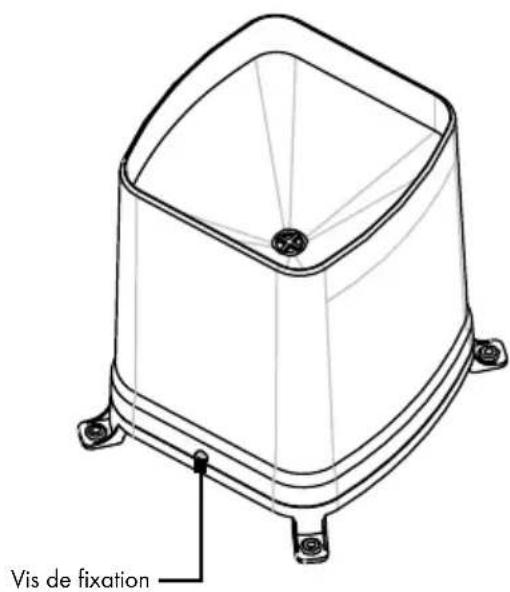

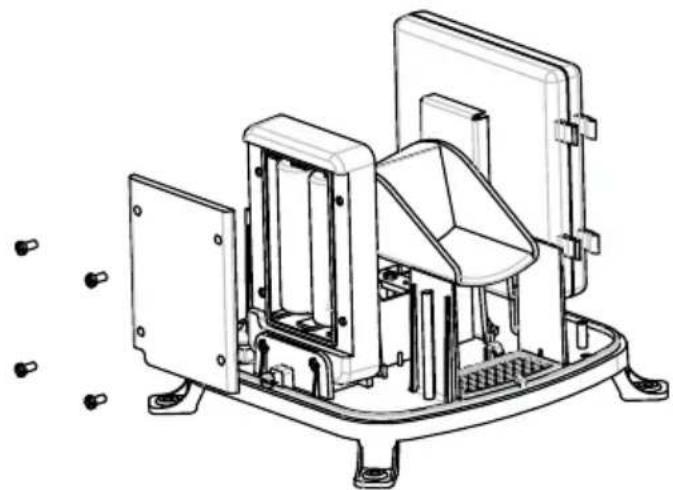

Pluviomètre :

• Transmet la pluviemétrie à la station météorologique via une fréquence de 434 MHz

• Pose simple ou montage visse sur une surface plane

• Pose ou montage idéalement dans un endroit non protégé de la pluie.

ATTENTION!

Veuillez observer les consignes de sécurité relatives à l'anémomètre et au pluviomètre :

• Ne jamais plonger les apparèils dans l'eau ou dans d'autres liquides
• Ne pasmettrelesappareils dansle four ou le foura micro-ondes
• Ne pas exposer les appareils à des températures inférieures à -20 °C et supérieures à 60 °C
• Tenir les appareils à l'écart des produits chimiques

8. Mise en service

ATTENTION!

Avant le montage, familiarisez-vous avec la station météo, l'anémomètre et le pluviomètre. Avec les apparèils en main, le mode d'emploi est plus facile à comprendre.

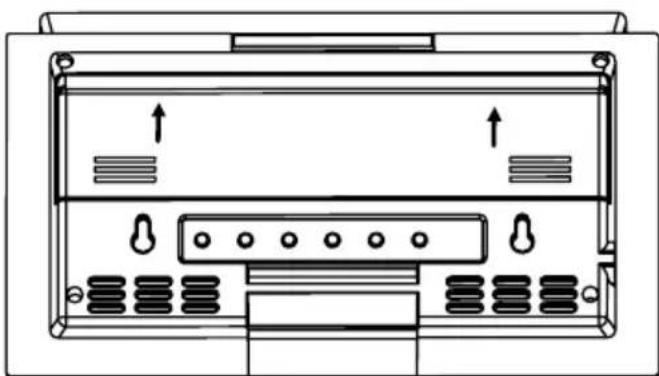

Pose de la station météo :

La station météo est muni d'un pied prémonté qui permet de la poser facilement.

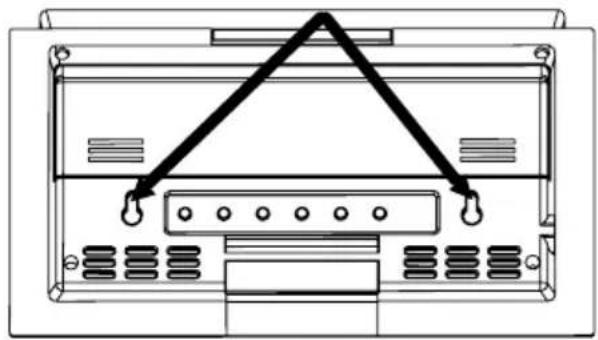

Montage mural de la station météo :

1. Marquez les trouàpercer sur le mur (écart à l'horizontal ca. 11,3 cm) pour la station météo et veillez, avant de les percer ( 5mm) ,a ce qu'aucune conduite d'eau,aucun cable et aucun élément analogue ne puisseetre endommagé.
2. Introduisez les chevilles dans les orifices percés jusqu'à ce qu'elles soient au ras du mur.
3. Vissez les vis fournies dans les chevilles en laissant la tete un peu dépasser, pour y fixer la station météo.

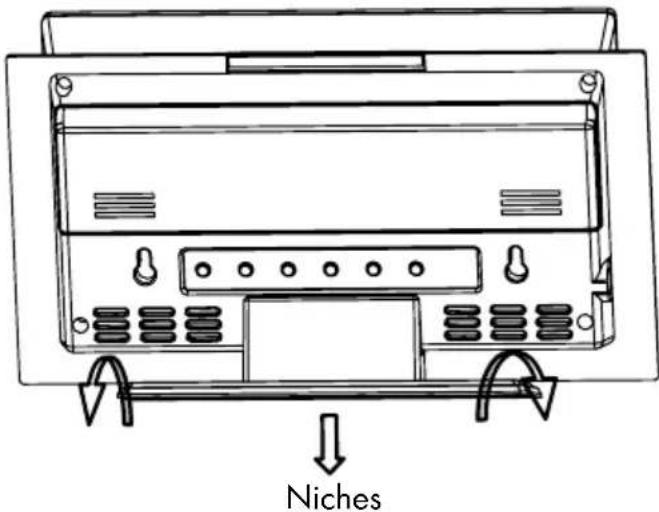

Le pied prémonte peut être retire de la station météo. Rabattez le pied à fond vers le bas et sortez-le de son logement. Pour le reposer, procédez dans l'ordre inverse.

Montage de l'anémomètre :

Recherche un lieu ajustat pour I'anemometre.

• Ce lieu doit être en plein air.
  Le vent doit pouvoir agir de tous cots sur l'ané-momètre pour obtenir une mesure correcte de sa vitesse et de sa direction.

La girouette et l'hélice ne doit pas être bloquées pour que la mesure puisse être effectuee correctement.
L'anémomètre doit être monté dans la zone de portée de la transmission RF. Les murs et les parois réduisent la portée de la radiofréquence. Avant le montage final, contrôle la réception des signaux RF sur la station météo.

Dans l'idéal, l'anémomètre doit être place sur un mât ou sur le toit. A ces emplacements, le vent agit directement sur l'anémomètre.

Il faut un mât d'un diamètre d'env. 25-31 mm (non fourni), stable et vertical.

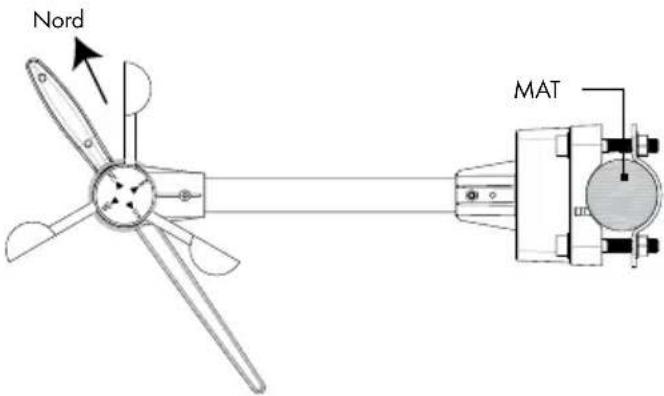

Fixez l'anémomètre comme illustré ci-dessous avec les vis six pans creux, les rondelles, les vis de fixation et les écrous fournis.

Assurez-vous après le montage que l'anémomètre est parfaitement horizontal et solidement fixé. Une position horizontale est indispensable pour que la mesure soit précise.

Pose du pluviomètre :

Recherche un lieu ajustat pour le pluviometre.

• Ce lieu doit être en plein air. Il ne doit pas être encombrefar des objets ou des obstacles. Il ne doit pas etre place sous des arbustes ou pres de murs.
• La chute de pluie doit pouvoir agir sans entrave sur le pluviemètre pour obtenir une pluviemétrie correcte.
  Veillez à ce que l'eau de pluie ne stagne pas sous le pluviomètre. Elle doit pouvoir s'écouler librement.

Le pluviomètre doit être monté dans la zone de portée de la transmission RF. Les murs et les parois réduisent la portée de la radiofrequence. Avant le choix final de l'emplacement, contrôle la réception des signaux RF sur la station météo.

Si vous avez trouve un emplacement adequat,assurez-vous que la surface est absolument horizontal pour que la pluviometrie soit précise.

Le pluviomètre peut être simplement posé ou fixé avec les vis fournies.

1. Marquez les trous à pincer à l'aide du pluviomètre et prenez garde, avant de les pincer (Ø 5 mm), à ce qu'aucun cable électrique ou aucune conduite d'eau ou autre ne puisse être endommaged.
2. Introduisez les chevilles dans les orifices percés jusqu'à ce qu'elles soient au ras du mur.
3. Vissez le pluviometre avec les vis fournies.

9.Installationet remplacement des piles

Insérez les piles pour commencer dans le capteur extérieur (anémomètre / pluviomètre), ensuite dans la station météo.

Station météo :

Ouvrez le compartment à piles sur la face arrirée de la station météo dans le sens de la flèche.
- Insérez les piles (6 x 1,5 V de type AA) en respectant la polarité. Un bip retentit après l'insertion de la première pile.
Pour fermer le compartment à piles, placez le couvercle sur le compartment. Poussez le couvercle dans le sens inverse de la flèche jusqu'à ce qu'il s'encliquette.

Anémomètre :

Pour ouvrir le département à piles, dévissez les 4 vis cruciformes sur le couvercle.
- Soulevez le couvercle du compartment.
- Insérez les piles (2 x 1,5 V de type AA) en respectant la polarité. Veillez à ce que la languette noire reste sous les piles. Cette languette vous permettra dePTRir facilement les piles pour les remplacer.
- Reposez le couvercle sur le compartment. Veillez à ce que le joint en caoutchouc soit correctement positionné dans sa rainure. C'est le seul moyen d'assurer l'étanchéité du compartment à piles.
- Revissez à la main les 4 vis sur le couvercle.

Pluviomètre :

• Avec un tournevis, dévissez les deux vis de fixation l'une en face de l'autre sur le boîtier du pluviomètre.
• Soulevez doucement le couvercle de la base de l'appareil.
• Pour ouvrir le compartmenté à piles, dévissez les 4 vis cruciformes sur le couvercle.
• Soulevez le couvercle du compartment.
• Insérez les piles (2 x 1,5 V de type AA) en respectant la polarité.
• Reposez le couvercle sur le compartment. Veillez à ce que le joint en caoutchouc soit correcte

Installation et remplacement des piles / Description de l'appareil

ment positionné dans sa rainure. C'est le seul moyen d'assurer l'étanchéité du compartment à piles.

• Revissez à la main les 4 vis sur le couvercle.
• Reposez doucement le boîtier sur la base de l'appareil.
  Fixez le boitier sur la base de l'appareil avec les vis de fixation.

Prise pour adaptateur 6 V DC (adaptateur non fourni)

10. Description de l'appareil

Station météo :

Indication de température et Prévision météo et pression d'hygrométrie in térieur/extérieur

Vitesse du vent, direction du vent et pluviométrie
Heure et alarme

Touches sur la façade

Touche Appuyer 1 fois		Appuyer env. 3 secondes
RAIN / CLEAR	Volume des préciptions Jour / Semaine / Mois /Total	Effacement des données
WIND Vitesse	moyenne du vent (AVE-RAGE) et rafales (GUST)
PRESSURE Changement d'unité de pression atmophérisque (inHg, mb ou hPa)		Adaptation de la pression atmophérique
CHANNEL/ SEARCH	Choix du canal (intérieur, extérieur ou altenance)	Recherche de capteurs RF
touche Appuyer 1 fois		Appuyer env. 3 secondes
HEAT INDEX	Indice de cha-leur (Heat In-dex) et point de rosée (Dew Point)
DEW POINT
CLOCK Commutation d'indication entre heures locale, date et jour de la semaine	Réglage de la date et de l'heure
ALARM Affichage de l'heure d'alarme et activation/dé-sacération	Réglage de l'heure d'alarme
RAIN HISTORY	Indication des précepitations actuelles et des 6 derniers(ères) jours/semaines/mois
WIND ALARM	Affichage de l'alarme vent et de l'alarme refroidissement éo-lien
MEMORY Affichage des minima et maxima enregistrées pour la température, l'hygrométrie, le point de rosée (Dew Point), l'in-dice de chaleur (Heat Index), refroidissement éolien (Wind Chill) et la vitesse du vent
▲ Réglages vers l'avant	Défilament ra-pide des ré-glages vers l'avant

touche Appuyer 1 fois	Appuyer env. 3 secondes
Réglages vers l'arrière	Défilament rapide des réglages vers l'arrière

Touches au dos de l'appareil

touche Appuyer 1 fois	Appuyer env. 3 secondes
WIND AL▲	Activation et désactivation de l'alarme vent et de l'alarme refroidissement éolien
WIND UNIT Réglage de l'une de vitesse du vent (Beaufort, mph, m/s, km/h ou nœuds)
RAIN UNIT Réglage de l'une de pluviemétrie (mm ou pouce)
P	Recherche des signaux RF DCF-77
ZONE Commutation entre heures locale et temps universal	Réglage du temps universal
C/FCommutation entre °C et °F
SNOOZE/LIGHT	Fonction de rap-pel d'alarme/Rétro'éclairage

... / Préparation de l'anémomètre et du pluviomètre et enregistrement dans ...

Anémomètre :

La DEL de signal d'émission s'allume brievement. L'anémomètre est désormais calibre.

11.2 Préparation du pluviomètre

• Insérez les piles en respectant leur polarité (voir les consignes au point 9. Insertion et remplacement des piles / Pluviomètre).
• Retirez la protection pour le transport qui bloque la bascule.

Pluviomètre :

11. Préparation de l'anémomètre et du pluviomètre et enregistrement dans la station météo

11.1 Calibrage de l'anémomètre

Après chaque remplacement des piles, l'anémomètre doit être recalibré. Procedez comme suit :

• Avant de poser les piles, orientez la girouette vers le nord.
  Veillez a ce que I'helicne ne tourne pas.
• Insérez les piles en respectant leur polarité (voir les consignes au point 9. Insertion et remplacement des piles/Anémomètre)

11.3 Enregistrement automatique de l'anémomètre et du pluvio-mètre dans la station météo

Après avoir inséré des piles dans l'anémomètre et dans le pluviomètre, insérez les piles dans la station météo (voir les consignes au point 9. Installation et remplacement des piles / Station météo).

La station météo recherche automatiquement les signaux RF de l'anémomètre et du pluviomètre. Ce processus dure environ 4 minutes.

11.4 Enregistrement manuel de l'anémomètre et du pluviomètre dans la station météo

Après chaque remplacement des piles de l'anémomètre et du pluviomètre, ceux-ci doivent être réenregistrés dans la station météo. Àpres avoir remplaçé les piles et calibre l'anémomètre le cas échéant, appuyez pendant env. 5 secondes sur la touche CHANNEL / SEARCH sur la station météo. La commande est confirmée par un bip sonore. Tous les indicateurs de mesure de l'anémomètre et du pluviomètre clignotent à l'écran. Cette opération peut durer jusqu'à 4 minutes.

12. Réglages de base de la station météo

12.1 Réglage des éléments suivants

• Format 12/24 h
  Heure
  Format date
• Date

Avec la touche CLOCK, vous passez au menu suivant. Les touches et permettent de faire les réglages. Si vous n'effectuez aucun réglage pendant 60 se
condes environ, la station météo revient automatiquement à l'affichage de l'heure.

Format 12/24h:

Appuyez dans l'affichage de l'heure sur la touche CLOCK pendant 3 secondes environ pour activer le mode réglage. « 24 H » clignote sur l'écran. Avec les touches ▲ et ▼ vous pouvez commuter entre l'affichage 12 h et l'affichage 24 h. En mode 12 h, l'indication AM / PM s'affiche à gauche de l'heure l'aupres-midi.

Heures :

En réappuyant sur la touche CLOCK, vous activez le réglage des heures. Les heures clignotent alors sur l'écran. Avec les touches ▲ et ▼, vous pouvez régler l'heure.

Minutes :

En réappuyant sur la touche CLOCK, vous activez le réglage des minutes. Les minutes clignotent alors sur l'écran. Avec les touches et , vous pouvez régler les minutes.

Année :

En réappuyant sur la touche CLOCK, vous activez le réglage de l'année. L'affichage de l'année clignote alors sur l'écran. Avec les touches et , vous pouvez régler l'année.

Format date :

En réappuyant sur la touche CLOCK, vous activez le réglage du format de la date. Les lettres D (day / jour) et M (month / mois) clignotent maintainant à l'écran. Avec les touches ▲ et ▼, vous pouvez régler le format de la date.

Mois :

En réappuyant sur la touche CLOCK, vous activez

Réglages de base de la station météo

le réglage du mois. L'affichage du mois clignote alors.
Avec les touches ▲ et ▼, vous pouvez régler le mois.

Jour :

En réappuyant sur la touche CLOCK, vous activez le réglage du jour. L'affichage du jour clignote alors. Avec les touches ▲ et ▼, vous pouvez régler le jour.

Une nouvelle pression sur la touche CLOCK vous permet de revenir à l'affichage de l'heure.

12.2 Synchronisation DCF-77

Cette fonction regle automatiquement l'heure et la date. La touche « vous permet d'activer / de désactiver la synchronisation de l'information de temps DCF-77 radio-pilotée. Si vous appuyez sur la touche «, le symbole « s'affiche. En cas de réception du signal radio, un symbole « animé apparait. Si les ondes RF ne s'affichent pas, il n'y a pas de réception DCF-77 à cet endroit. Si la réception est stable, le symbole « animé s'affiche en permanence au bout de 3-5 minutes environ.

Appuyez à nouveau sur la touche pour désactiver la synchronisation DCF-77.

ATTENTION!

Les indications de l'heure et de la date sont transmises en Europe centrale au moyen de ce que l'on appelle le signal radio DCF-77. L'émetteur se trouve à proximé de Francfort-sur-le-Main et transmet des données

Dans un rayon d'environ 1500 km. Lorsque vous station météo recoit ce signal, vous n'avez pas besoin de changer entre l'heure d'hiver et l'heure d'été.

La qualité de réception dépend de la situation géographique (par ex. valles profondes) ou du type de construction (par ex. murs en béton).

Les champes electromagnétiques peuvent aussi affecter la réception radio (DCF). Placez dans ce cas la station météo et le capteur extérieur à un meilleur endroit.

Suivez les instructions décrites au point « synchronisation DCF-77», pour réactiver le signal radio.

12.3 Réglage du fuseau hora

Pendant l'affichage de l'heure, vous pouvez commuter entre l'heure locale et la zone selectionnée du fuseau horaire. Les fuseaux horaires sont divisés en 24 zones. Vous avez la possibilité de selectionner une zone entre +12 heures et -12 heures.

Réglage du fuseau horsaire :

Appuyez sur la touche ZONE pendant 3 secondes environ. Un signal de confirmation retentit et l'écran affiche un O clignotant.

Avec les touches et , vous pouvez régler le fusoau hora. Vous avez la possibilité de seLECTIONner une zone entre +12 heures et -12 heures.

La touche ZONE vous permet de revenir à l'affichage de l'heure. Si vous n'actionnez aucune touche de réglage de fuseau horapendant 60 secondes, la station météo revient aussi sur l'affichage de l'heure.

Réglages de base de la station météo / Fonction d'alarme

La touche ZONE vous permet de visualiser la zone selectionnée du fuseau hora. ZONE apparait a cote de l'heure. Une nouvelle pression de la touche ZONE fait reapparaitre l'heure locale.

ATTENTION!

Lors du réglage du fuseau hora, réglez-vous sur les données suivantes :

Réglez-1heure:

Atlantique, Grande-Bretagne, Irlande, Islande, Portugal

Réglez 0 heures :

Albanie, Belgique, Bosnia-Herzegovine, Danemark, Allemagne, France, Gibraltar, Italie, Croatia, Liechtenstein, Luxembourg, Malte, Macedoine, Monaco, Pays-Bas, Norvège, Autriche, Pologne, Saint-Marin, Suède, Suisse, Serbie, Slovaquie, Slovenia, Espagne (excepté les Iles Canaries), République Tchéque, Hongrie

Réglez +1 heures :

Bulgarie, Estonia, Finlande, Greece, Lettonie, Lituanie, Moldavie, Roumanie, Turquie, Ukraine, Chypre

Pour tous les autres fuseaux horaires, veuillez vous reférer à votre atlas ou à Internet.

13. Fonction d'alarme

Pour régler l'alarme, appuyez pendant l'affichage de l'heure pendant 3 secondes sur la touche ALARM. Àpres l'émission d'un signal de confirmation, ALARM s'affiche à l'écran et les heures clignotent.

Avec les touches et , vous pouvez régler les heures. Une nouvelle pression sur la touche ALARM active le réglage des minutes, qui clignotent.

Avec les touches et , vous pouvez régler les minutes. La touche ALARM vous permet de revenir à l'affichage de l'heure.

La fonction d'alarme est activée et apparait a cote de l'heure.

Déactivation de la fonction d'alarme :

Appuyez 2 fois sur la touche ALARM dans l'affichage de l'heure jusqu'à ce que s'éteigne.

En appuyant une nouvelle fois sur la touche ALARM,
vous reactivez la fonction d'alarme. La touche CLOCK
vous permet de revenir à l'affichage de l'heure.
Si, pendant cette commutation, vous n'appuyez sur
aucune touche pendant 20 secondes environ, la
station météo revient automatiquement à l'affichage
de l'heure.

Déactivation du signal d'alarme :

Le signal d'alarme retentit environ 2 minutes et clignote. Vous pouvez le désactiver de façon prematurée avec la touche ALARM.

Fonction de rappel d'alarme:

La touche SNOOZE / LIGHT vous offre la possibilité d'interrompre le signal d'alarme pendant 10 minutes

... / Réglage de l'unité ... / Adaptation ... / Réglage ... / Réglage de l'alarme vent

environ. Pendant ce temps, clignote au-dessus de l'affichage de l'heure.

Le signal d'alarme retentit ensuite de nouveau pendant 2 minute environ. Vous pouze de nouveau in terrompré le signal d'alarme avec la touche SNOOZE / LIGHT ou le désactiver avec la touche ALARM.

14. Réglage de l'unité de pression atmosphérique

Appuyez sur la touche PRESSURE pour désir entre les unités mb (millibar), in Hg (pression de mercure en pouce) et hPa (hectopascal).

15. Adaptation de la pression atmosphérique

Après la mise en place des piles dans la station météo, une pression atmophérique de 1013 hPa s'affiche. Cette valeur est préréglée. Vous pouvez adapter la pression atmophérique à votre lieu d'habitation. Renseignez-vous sur la valeur de pression atmophérique actuelle, par ex. dans un journal ou sur Internet. Appuyez ensuite 3 secondes environ sur la touche PRESSURE jusqu'à ce qu'un signal de confirmation retentisse. L'affichage de la pression atmophérique se met à clignoter. Appuyez sur la touche ▲ ou ▼, pour régler la valeur souhaïée. La touche PRESSURE vous permet de revenir à l'affichage normal. Environ 1 minute sans appui sur une touche de réglage vous y ramènera également.

16. Réglage de l'unité de mesure de vitesse du vent

Vous pouvez faire afficher la vitesse du vent en 5 unités différentes.

• km/h (kilomètres/heure)
• mph (miles/heure)
• m/s (mètres/seconde)
  -knots(noeuds)
  -Beaufort

Appuyez sur la touche WIND UNIT sur la face arrêté de la station météo pour commuter entre ces unités.

17. Réglage de l'alarme vent

Vous pouvez régler une alarme vent pour les rafales (vitesse maximale au cours des 10 dernières minutes). Appuyez sur la touche WIND ALARM jusqu'à ce que ALARM et GUST (rafales) apparaisse à l'écran.

Maintenez la touche WIND ALARM enforcée pendant 3 secondes environ jusqu'à ce qu'un signal de confirmation retentisse et que la valeur clignote.

Réglage de l'alarme vent / Réglage de l'alarme ... / Activation et désactivation ...

Appuyez sur la touche ou , pour régler la valeur choisisie. Confirmez la saisie avec la touche WIND ALARM et t apparait à gauche à côte de la vitesse du vent.

L'alarme vent est désormais activée. Avec la touche WIND AL, vous pouvez désactiver l'alarme vent. Appuyez sur la touche WIND AL jusqu'à ce que Hi s'éteigne.

Dés qu'une rafale atteint ou dépasse la valeur définie, un signal sonore retentit pendant env. 1 minute. De plus, clignote à l'écran.

Appuyez sur la touche WIND ALARM pour interrompre le signal d'alarme. clignote jusqu'à ce que les rafales (des 10 dernières minutes) retombent sous la valeur limite definite.

18. Réglage de l'alarme refroidissement éolien

Vous pouvez régler une alarme de refroidissement éolien. Appuyez sur la touche WIND ALARM jusqu'à ce que ALARM apparaisse à côte de la température dessentie.

Maintenez la touche WIND ALARM enforcée pendant 3 secondes environ jusqu'à ce qu'un signal de confirmation retentisse et que la valeur clignote.

Appuyez sur la touche ou , pour régler la valeur souhaïée.

Confirmez la saisie avec la touche WIND ALARM et elle apparait a gauche a cote de la temperature dessentie ALo.

L'alarme de température dessentie est désormais activée. Avec la touche WIND AL, vous pouvez désactiver l'alarme de température dessentie. Appuyez sur la touche WIND AL jusqu'à ce que ALo s'éteigne.

Dés que la température ressentie atteint ou passé endessous de la valeur définie, un signal sonore retentit pendant env. 1 minute. De plus, ALo clignote à l'écran.

Appuyez sur la touche WIND ALARM pour interrompre le signal d'alarme. clignote jusqu'à ce que la température dessentie repasse au-dessus de la valeur limite définie.

19. Activation et désactivation de l'alarme vent et de l'alarme de refroidissement éolien

Appuyez sur la touche WIND AL pour activer ou désactiver l'alarme vent et l'alarme refroidissement éolien. Si la fonction d'alarme est active, le symbole d'alarme respectif /apparait.

... / Réglage de l'unité ... / Réglage de l'unité de température / Indications

Alarme vent et refroidissement éolien désactivées

refroidissement éolien activée

refroidissement éolien activée

Alarme vent et refroidissement éolien activées

20. Réglage de l'unité de mesure du pluviomètre

Vous pouvez faire afficher la pluviemétrie au besoin en mm (millimètres) ou en in (pouces). Appuyez sur la touche RAIN UNIT sur la face arrêté de la station météo pour commuter entre ces unités. A chaque appui, l'affichage de l'unité change à l'écran.

21. Réglage de l'unité de température

Vous pouvez faire afficher la température au besoin en °C (Celsius) ou en °F (Fahrenheit). Appuyez sur la touche C / F sur la face arrêté de la station météo pour commuter entre ces unités. A chaque appui, l'affichage de l'unité change à l'écran.

22. Indications

Rétro-éclairage :

Appuyez sur la touche SNOOZE / LIGHT pour allumer le retro-eclairage. Le retro-eclairage s'eteint automatiquement après environ 10 secondes.

22.1 Date et heures

Appuyez sur la touche CLOCK pour commuter entre l'heure, la date, et le jour de la semaine. Si vous n'appuyez sur aucune touche pendant env. 20 secondes, la station météo revient automatiquement sur l'affiche de l'heure.

22.2 Fuseau hora

La touche ZONE vous permet de visualiser la zone selectionnee du fuseau hora. ZONE apparait a cote de l'heure. Une nouvelle pression de la touche ZONE fait reapparaitre l'heure locale.

22.3 Température et hygrométrie interieures/extérieures

Appuyez sur la touche CHANNEL / SEARCH pour faire afficher la température et l'hygrométrie interieures ou extérieures. Vous avez aussi la possibilité de faire afficher les valeurs pour l'intérieur et l'extérieur en alternance. Le symbole apparaît en plus à l'écran.

22.4 Affichage de l'indice de chaleur et du point de rosée

Appuyez sur la touche HEAT INDEX / DEW POINT pour commuter entre l'indice de chaleur et le point de rosée.

22.5 Pluviométrie

La station météo possè de une mémoire automatique pour les précipitations tombées. Vous pouvez faire afficher la pluviométrie selon plusieurs modèles. La pluviométrie est indiquée sous forme de 2 représentations, l'une comme valeur numérique, l'autre comme diagramme :

Valeur numérique :

Diagramme:

Unité en pouces Unité en millimètres

Déroulement sur les derniers jours / semaines / mois de aujourd'hui (0) à 6 jours / semaines / moisAAPARAVANT (-6)

Appuyez sur la touche RAIN / CLEAR pour désir entre les affichages suivants pour la pluviemétrie :

-Pluviométrietotale
-Pluviométriejournalière
-Pluviométriehebdomàtaire
-Pluviomériemensuelle

La valeur actuelle s'affiche. Ci-dessous un diagramme de l'histoire correspondante des 6 dernières unités.

Pluviométrie totale

Pluviométrie journalière

Pluviométrie hebdomadaire

Pluviométrie mensuelle

Vos pouvez faire afficher l'historique détaillée.

Example:

Appuyez sur la touche RAIN / CLEAR jusqu'à ce que la pluviemétrie journalière s'affiche. La valeur qui s'affiche est celle de la pluviemétrie du jour. Ci-dessous un diagramme de la pluviemétrie du jour, ainsi que de celle des 6 derniers jours.

Appuyez la touche RAIN HISTORY pour afficher les détails. Chaque appui sur la touche vous fait passer au jour suivant.

Ci-après un diagramme des 2 derniers jours:

Aujourd'hui: Pluviométrie 250,2 mm sur la barre d'affichage 0

trie 0,0 mm sur la barre d'affichage -1

2 jours avant : Pluviemétrie 156,7 mm sur labarre d'affichage -2

Selon le même schéma, vous pouvez afficher l'histoire pour les semaines et les mois écoulés. Il n'y a pas d'histoire disponible pour la pluviemétrie totale (TOTAL) !

22.6 Alarme gel/givre

Dés que la température tombe sous les 4^ , un signal d'alarme givre apparait à l'écran. Celle-ci vous met en garde contre un risque de sol glissant.

22.9 Changement de pression atmosphérique

La station météo affiche les changements de pression atmosphérique au cours des 6 dernières heures.

Déroulement horoire

22.7 Direction du vent

L'anémomètre montre automatiquement la direction moyenne du vent au cours des 2 dernières minutes.

22.8 Vitesse du vent

La station météo indique la vitesse moyenne du vent (AVERAGE) au cours des 2 dernières minutes ou la vitesse maximale du vent en rafale (GUST) au cours des 10 dernières minutes. Appuyez sur la touche WIND pour commuter entre ces deux indications.

22.10 Minima et maxima

La touche MEMORY permet l'affichage des valeurs minimales et maximales enregistrées.

22.11 Prévisions météorologiques

La station météo peut prévoir le temps pour les prochains 12-24 heures. Les prévisions se basent sur le changement de la pression atmophérique etprésentant un taux de fiabilité jusqu'à 75% . Les conditions météorologiques n'était jamais prévisibles à 100% , le fabricant decline toute responsabilité pour des dommages résultat de prévisions incorrectes.

ensoleilé

legement couvert

plouvieux orageuxcovert

du point 9. Installation et remplacement des piles. N'oubliez pas qu'un remplacement des piles peut provoquer une perte des données enregistrées dans la station météo.

22.12 Indication de tendance

En plus des prévisions météorologiques, l'appareil fournit une indication de tendance. Une flèche indique respectivement la montée, la stabilité et la descente.

23. Entretien

23.1 Indication « faible état de charge » des piles

Lorsque les piles sont déchargees, le symbole s'affiche. Il existe un symbole séparé pour la station météo, pour l'anémomètre et pour le pluviomètre.

Lorsque la températe interieure est affichée, le signal de faible charge des piles concernne la station météo. Lorsque la températe extérieure est affichée, le signal de faible charge des piles concernne l'anémomètre.

Indication de faible charge des piles du pluviametre

Remplacez les piles des que le symbole s'affiche. Si la pile est faiblement chargée ou decharge, la précision de mesure ne peut pas etre garantie. Pour remplacer les piles, procedez selon les explications

23.2 Filtre à feuilles du pluviomètre

Retirez régulièrement les feuilles et autres choses accumulées dans le filtré du pluviamètre. C'est le seul moyen de garantir la précision de mesure de la pluviamétrie.

24. Dépannage en cas de résultats de mesure faux

ATTENTION! La station météo et le capteur extérieur contiennent des composants électroniques sensibles. Les ondes radioélectriques émises par ex. par des téléphones portables, talkie-walkies, radios, télécommandes ou fours à micro-ondes peuvent influer sur le fonctionnement de la station météo et fausser les résultats de la mesure. Aussi, tenez la station météo et le capteur extérieur le plus possible à l'écart d'appareils qui émettent des ondes radioélectriques. De même, des charges electrostatiques peuvent influer sur les résultats de la mesure. Dans ce cas, réinitialisez la station météo et le capteur extérieur. Pour ce faire, retirez les piles et réinsérez les au bout de 5 secondes environ.

REMARQUE! Toutes les données enregistrées seront perdues.

Les obstacles, comme par exemple les murs en béton, peuvent générer la réception. Au besoin, changez l'emplacement (par ex. pres d'une fenêtre). Veuillez observer impérativement que le capteur extérieur est toujours installé dans un périmètre de max. 25 metres (espace libre) de la base. La portée indiquée est la portée d'espace libre et signifie qu'il ne doit y avoiraucun obstacle entre le capteur extérieur et la base.Un "contact visuel" entre le capteur extérieur et la base améliore souvent la transmission.

Le froid (températures extérieures inférieures à 0^ ) peut influencer la puissance de la batterie du capteur extérieur et ainsi réduire la transmission radio.

Dépannage en cas.../Nettoyage/Elimination

Un autre facteur qui peut conduire à des troubles de réception sont les piles vides ou faibles du capteur extérieur. Échangez-les contre des nouvelles.

Lorsque la station météo ne travaillie pas correctement, retirez les piles pendant un court moment et insérez-en de nouvelles.

25. Nettoyage

Utilisez exclusivement un chiffon humide pour nettoyer les apparèils. Ne trempez jamais la station météo, l'anémomètre ou le pluviomètre dans l'eau!

26. Elimination

Elimination des appareils :

Ne jetez en aucun cas l'appareil dans les ordures menagères. Confiez les appareils à une société/agreee pour le recyclage et l'élimination des déchets ou à une déchetterie municipale. Respectez les prescriptions en vigueur. Dans le doute, demandez conseil au personnel de la déchetterie.

Elimination des piles :

Retirez d'abord les piles des apparciels avant de les éliminer. Ne jetez pas les piles usagées avec les ordures menagères. Rapportez-les au distributeur de l'appa-reil ou déposez-les dans un centre de collecte prévu à cet effet.

Elimination de l'emballage :

Eliminez tous les matériaux d'emballage dans le respect de l'environnement.

EMC C∈IP44

23.1 Weergave laag batterijniveau
