Caractéristiques	Détails
Type de hotte	Hotte décorative
Dimensions (L x P x H)	90 cm x 60 cm x 50 cm
Débit d'air max	700 m³/h
Niveaux de puissance	3 niveaux + mode intensif
Éclairage	LED intégré
Filtre à graisse	Filtre métallique, lavable au lave-vaisselle
Filtre à charbon	Optionnel, non inclus
Installation	Installation murale
Niveau sonore	65 dB(A) en mode max
Consommation énergétique	Classe énergétique C
Garantie	2 ans
Conseils de maintenance	Nettoyage régulier des filtres et de la surface
Sécurité	Protection contre les surcharges électriques
Accessoires inclus	Kit de montage
Poids	15 kg

FOIRE AUX QUESTIONS - DKC 2020 BLOMBERG

La hotte BLOMBERG DKC 2020 ne s'allume pas, que faire ?

Vérifiez que la hotte est bien branchée et que la prise fonctionne. Assurez-vous également que le fusible n'est pas grillé.

Des bruits étranges proviennent de ma hotte BLOMBERG DKC 2020, que faire ?

Vérifiez que le filtre à graisse est propre et bien installé. Si le bruit persiste, il pourrait s'agir d'un problème avec le moteur ou le ventilateur.

Comment nettoyer les filtres de la hotte BLOMBERG DKC 2020 ?

Les filtres à graisse peuvent être lavés à la main avec de l'eau chaude et du détergent, ou dans le lave-vaisselle. Assurez-vous de les laisser sécher complètement avant de les réinstaller.

La hotte BLOMBERG DKC 2020 ne filtre pas correctement les odeurs, que faire ?

Vérifiez que le filtre à charbon est en bon état et remplacez-le si nécessaire. Assurez-vous également que la hotte est installée à la bonne hauteur au-dessus de la cuisinière.

Comment régler la vitesse de la hotte BLOMBERG DKC 2020 ?

Utilisez le panneau de contrôle situé à l'avant de la hotte pour sélectionner la vitesse souhaitée. Il y a généralement plusieurs niveaux de puissance.

Quelle est la taille recommandée pour installer la hotte BLOMBERG DKC 2020 ?

La hotte doit être installée à une hauteur de 65 à 75 cm au-dessus de la cuisinière pour un fonctionnement optimal.

La lumière de ma hotte BLOMBERG DKC 2020 ne fonctionne pas, que faire ?

Vérifiez si l'ampoule est grillée et remplacez-la si nécessaire. Assurez-vous que la hotte est toujours sous tension.

Où trouver le manuel d'utilisation de la hotte BLOMBERG DKC 2020 ?

Le manuel d'utilisation est généralement inclus dans l'emballage de la hotte. Vous pouvez également le télécharger sur le site officiel de Blomberg.

MODE D'EMPLOI DKC 2020 BLOMBERG

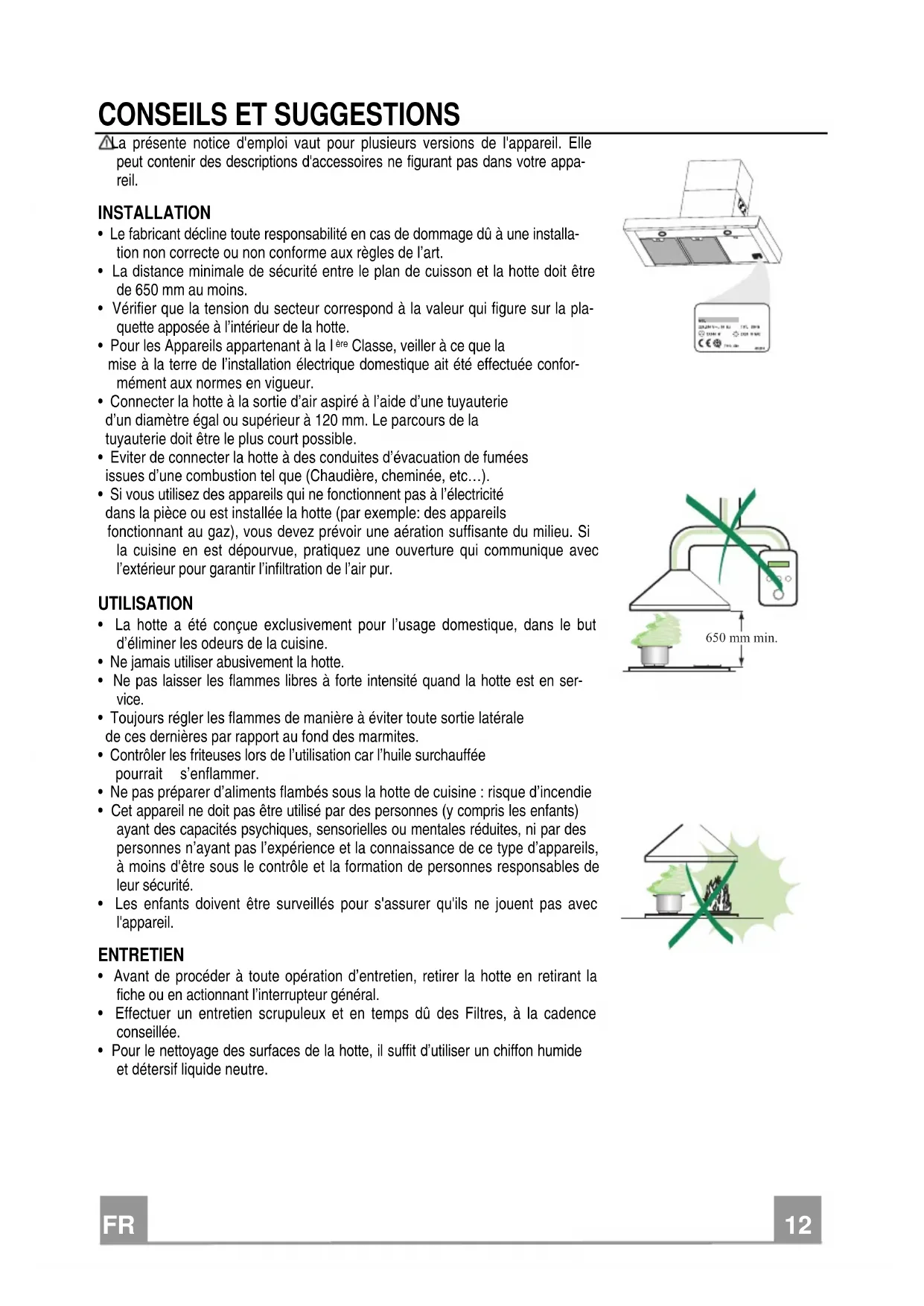

La présente notice d'emploi vaut pour plusieurs versions de l'appareil. Elle peut contenir des descriptions d'accessoires ne figurant pas dans votre appareil.

Installation

• Le fabricant décline toute responsabilité en cas de dommage d'une installation non correcte ou non conforme aux règles de l'art.
• La distance minimale de sécurité entre le plan de cuisson et la hotte doit être de 650 mm au moins.
• Vérifier que la tension du secteur correspond à la valeur qui figure sur la plaquette apposée à l'intérieur de la hotte.
• Pour les appareils appartenant à la classe, veiller à ce que la mise à la terre de l'installation électrique domestique ait été effectuée conformément aux normes en vigueur.
• Connecter la hotte à la sortie d'air aspiré à l'aide d'une tuyauterie d'un diamètre égal ou supérieur à 120 mm. Le parcours de la tuyauterie doit être le plus court possible.
• Eviter de connecter la hotte à des conduites d'évacuation de fumées issues d'une combustion telles que (chaudière, cheminée, etc...).
• Si vous utilisez des appareils qui ne fonctionnent pas à l'électricité dans la pièce où est installée la hotte (par exemple : des appareils fonctionnant au gaz), vous devez prévoir une aération suffisante du milieu. Si la cuisine en est dépourvue, pratiquez une ouverture qui COMMUNIQUE avec l'extérieur pour garantir l'infiltration de l'air pur.

Utilisation

• La hotte a été conçue exclusivement pour l'usage domestique, dans le but d'éliminer les odeurs de la cuisine.
• Ne jamais utiliser abusivement la hotte.
• Ne pas laisser les flammes libres à force intense et quand la hotte est en service.
• Toujours régler les flammes de manière à éviter toute sortie latérale de ces dernières par rapport au fond des marmites.
• Contrôler les friteuses lors de l'utilisation car l'huile surchauffée pourrait s'enflammer.
• Ne pas préparer d'aliments flambés sous la hotte de cuisine : risque d'incendie
• Cet appareil ne doit pas être utilisé par des personnes (y compris les enfants) ayant des capacités psychiques, sensorielles ou mentales réduites, ni par des personnes n'ayant pas l'expérience et la connaissance de ce type d'appareils, à moins d'être sous le contrôle et la formation de personnes responsables de leur sécurité.
• Les enfants doivent être surveillés pour s'assurer qu'ils ne jouent pas avec l'appareil.

Entretien

• Avant de procéder à toute opération d'entretien, retirer la hotte en débranchant la fiche ou en actionnant l'interrupteur général.
• Effectuer un entretien scrupuleux et en temps dû des filtres, à la cadence conseillée.
• Pour le nettoyage des surfaces de la hotte, il suffit d'utiliser un chiffon humide et détergent liquide neutre.

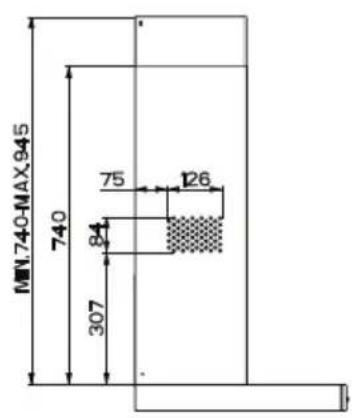

Encombrement

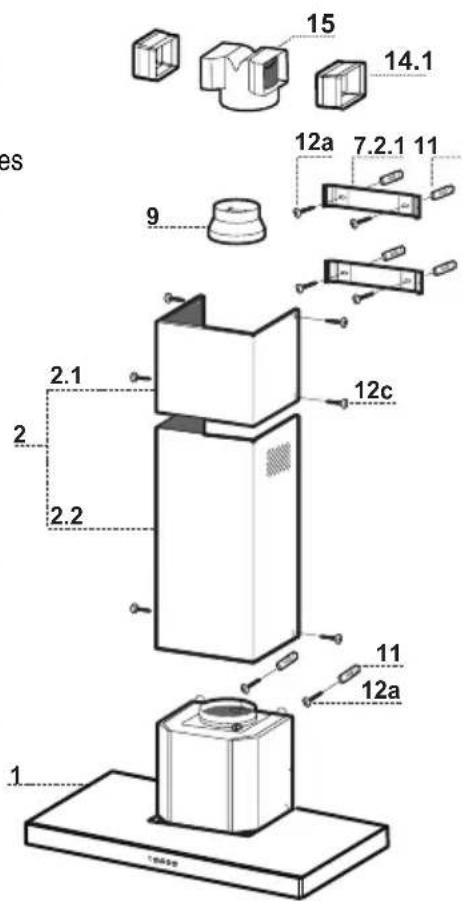

Composants

Réf. q. te composants de produit

Lumière, Groupe Ventilateur, Filtres

2 1 Cheminée Télescopique formée de : 2.1 1 Cheminée Supérieure 2.2 1 Cheminée Inférieure 9 1 Flamque de Reduction 150-120 mm 14.1 1 Rallonge Raccord Sortie Air 15 1 Raccord Sortie Air

Réf. qte composants pour l'installation

7.2.1 2 Brides Fixation Cheminée Supérieure

11 6 Chevilles

12a 6 Vis 4,2 x 44,4

12c 6 Vis 2,9 x 9,5

Q.té	Documentation
1	Manuel d'instructions

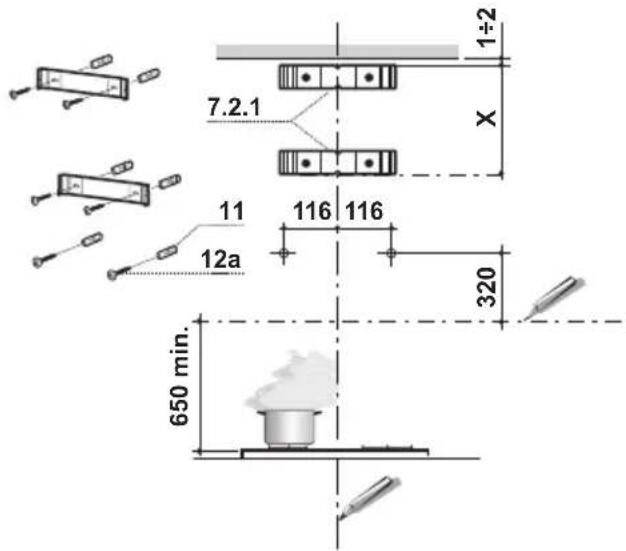

Tracer sur la paroi:

• une ligne verticale allant jusqu'au plafond ou à la limite supérieure, au centre de la zone prévue pour le montage de la hotte;
• une ligne horizontalement à 650 mm min. au-dessus du plan de cuisson.
• Poser comme indiqué une bride 7.2.1 sur la paroi à 1 - 2 mm du plafond ou de la limite supérieure, en alignant son centre (découpes) sur la ligne verticale de repère.
• Marquer les centres des troughs rainurés de la bride.
• Poser comme indiqué la bride 7.2.1 à X mm sous la première bride (X = hauteur cheminée supérieure fournie), en alignant son centre (découpes) sur la ligne verticale de repère.
• Marquer les centres des troughs rainurés de la bride.
• Marquer comme indiqué, un point de référence à 116 mm de la ligne verticale de repère, et 320 mm au-dessus de la ligne horizontale de repère.
• Répéter cette opération sur le côté opposé.
• Percer de 8 mm tous les points marqués.
• Insérer les chevilles 11 dans les trous.
• Fixer les brides en utilisant les vis 12a (4,2 x 44,4) fournies.
• Visser les 2 vis 12a (4,2 x 44,4) fournies dans les trous de fixation du corps hotte, en laissant un espace de 5 - 6mm entre le mur et la tête de la vis.

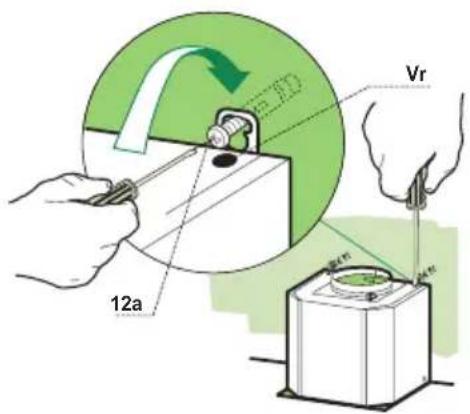

Montage corps hotte

• Avant d'accrocher le corps hotte, serrer les deux vis Vr situées sur les points d'accrochage du corps hotte.
• Accrocher le corps hotte aux vis 12a prévues à cet effet.
• Serrer définitivement les vis 12a de support.
• Agir sur les vis VR pour niveler le corps hotté.

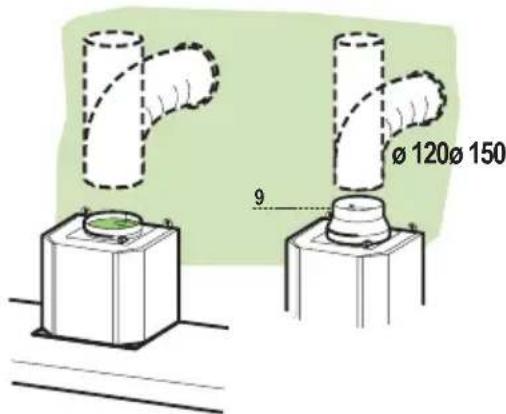

SORTIE air version aspirante

En cas d'installation en version aspirante, brancher la hotte à la tuyauterie de sortie via un tube rigide ou flexible de 150 ou 120mm, au besoin de l'installateur.

• En cas de branchement avec un tube de 120 mm, insérer le flasque de réduction 9 sur la sortie du corps de la hotte.
• Fixer le tube par des colliers appropriés. Le matériel nécessaire n'est pas fourni.
• Retirer les éventuels filtres anti-odeur au charbon actif.

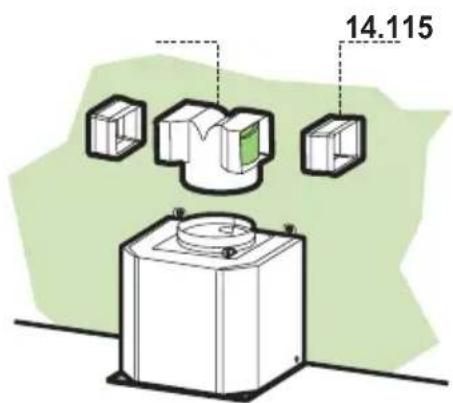

SORTIE Air version filtrante

• Insérer sous pression le raccord 15 sur la rallonge corps hotte 14.
• Insérer lateralement les rallonges raccord 14.1 sur le raccord 15.
• S'assurer que la sortie des rallonges raccord 14.1 se trouve au niveau des bouches de la cheminée aussi bien en horizontal qu'en vertical. Si tel n'est pas le cas, ajuster la position en inversant les rallonges raccord 14.1 et remonter les pièces comme décrit au préalable. S'assurer de la présence des filtres anti-odeur au charbon actif.

Branchement electrique

• Brancher la hotte sur le secteur en intercalant un interrupteur bipolaire avec ouverture des contacts d'au moins 3mm.
• Enlever les filtres à graisse (voir § "Entretien") et s'assurer que le connecteur du câble d'alimentation soit bien branché dans la prise du diffuseur.

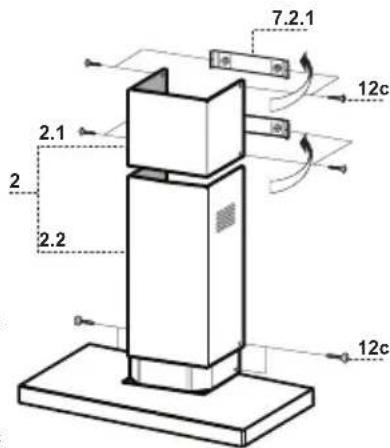

Cheminée supérieure

• Élargir légèrement les deux bords latéraux, et les accrocher derrière les brides 7.2.1 ; refermer jusqu'à la butée.
• Fixer légalement aux brides à l'aide des 4 vis 12c fournies.

Cheminée inférieure

• Élargir légèrement les deux bords latéraux de la cheminée et les accrocher entre la cheminée supérieure et la paroi ; refermer jusqu'à la butée.
• Fixer latéralement la partie inférieure au corps hottër, à l'aide des deux 2 vis 12c fournies.

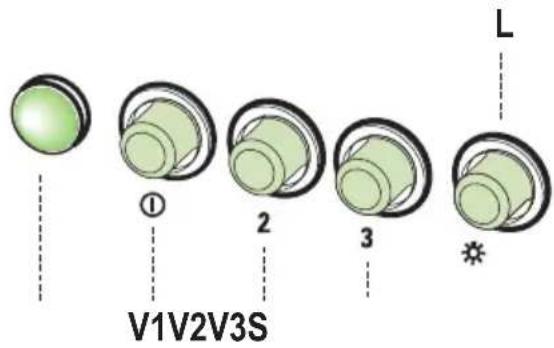

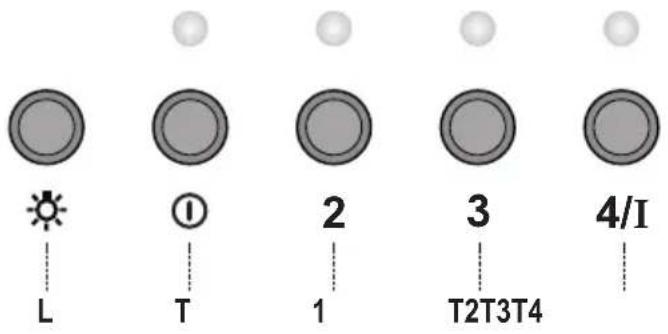

Tableau de commande

TOUCHE	LED	FUNCTIONS
L0/1 éclairage	Allume et étèint l'éclairage.
T10/1 Moteur	Allumé	Première vitesse. Cette touche permet d'éteindre la hotte en y pressant pour environ 2 secondes.
T2 Vitesse	Allumé	Deuxième vitesse.
T3 Vitesse	Allumé	Troisième vitesse.
T4 Vitesse	Fixe	Vitesse maximum.
	Clignotement	Vitesse intensive. Cette vitesse est conseillée pour de grandes émissions de vapeurs de cuisson. Elle peut être insérée en pressant pour 2 secondes environ la touche. Elle s'éteint en automatique après 10 minutes de fonctionnement. On peut l'éteindre manuelle-ment en pressant n'importe celle touche.

L Lumières	Allume et étèint l'installation de l'éclairage.
S Del Del allumage Moteur.
V1 Moteur	Met en marche et à l'arrêt le moteur aspiration à vitesse minimale, pour un re-change d'air permanent particulièrement silencieux en cas de faibles vapeurs de cuisson.
V2 Vitesse	Vitesse moyenne pour la plupart des conditions d'utilisation, étant donné le rapport optimal entre débit d'air traité et niveau sonore.
V3 Vitesse	Vitesse maximum, pour faire face aux émissions maximum de vapeur de cuis-son, même pendant des temps prolongés.

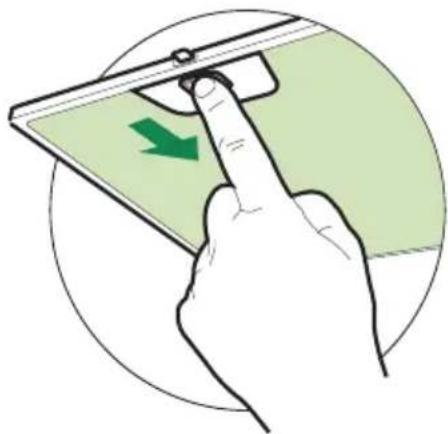

Nettoyage filtres anti-graisse metalliques autoporteurs

• Lavables au lave-vaisselle, ils doivent être lavés environ tous les 2 mois d'emploi ou plus fréquemment en cas d'emploi particulièrement intense.
• Retirer les filtres l'un après l'autre, en les poussant vers la partie arrière du groupe et en tirant simultanément vers le bas.
• Laver les filtres en évitant de les plier et les laisser sécher avant de les remonter.
• Remonter les filtres en veillant à ce que la poignée reste vers la partie visible externe

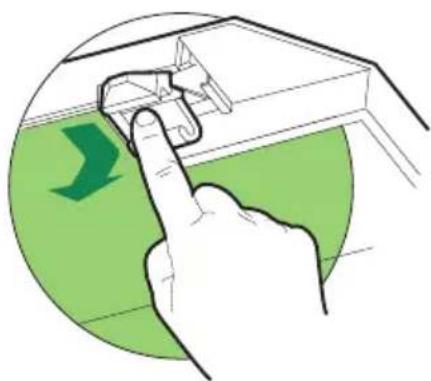

Reemplacement filtre au charbon ACTIF

• Ni livrable, ni régénérable, le remplacer au moins tous les 4 mois d'emploi ou plus fréquemment en cas d'emploi particulièrement intense.
• Retirer les filtres anti-graisse métalliques.
• Retirer le filtre anti-odeur au charbon actif colmaté, en agissant sur les crochets prévus à cet effet.
• Monter le nouveau filtre anti-odeur au charbon actif.
• Remonter les filtres anti-graisse métalliques.

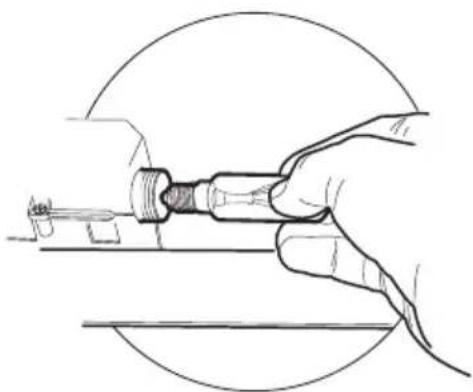

Lampes à incandescence de 40 w

• Retirer les filtres anti-graisse métalliques.
• Dévisser les lampes et les remplacer par de nouvelles avec les mêmes caractéristiques.
• Remonter les filtres anti-graisse métalliques.

Ref. Qtd Composantes du produit

Le symbole sur le produit ou son emballage indique que ce produit ne peut être traité comme déchet ménager. Il doit être remis au point de ramassage concerné, se chargeant du recyclage du matériel électrique et électronique. En vous assurant que ce produit est éliminé correctement, vous favorisez la prévention des conséquences négatives pour l'environnement et la santé humaine qui, sinon, seraient le résultat d'un traitement inapproprié des déchets de ce produit. Pour obtenir plus de détails sur le recyclage de ce produit, veuillez prendre contact avec le bureau municipal de votre région, votre service d'élimination des déchets ménagers ou le magasin où vous avez acheté le produit.
