Deebot OZMO 905 - Aspirateur robot ECOVACS - Notice d'utilisation et mode d'emploi gratuit

Marque	ECOVACS
Modèle	Deebot OZMO 905
Type de produit	Aspirateur robot laveur
Alimentation	Batterie rechargeable, station d'accueil CH1630A
Tension nominale	20 V CC, 0,8 A
Tension d'entrée station	100-240 V CA, 50-60 Hz
Puissance station	25 W
Modes de nettoyage	Automatique, programmation via application
Système de lavage	OZMO : réservoir d'eau et chiffon microfibre
Options d'aspiration	Brosse principale (profondeur) ou aspiration directe (poils)
Connectivité	Wi-Fi 2,4 GHz, application ECOVACS
Capteurs	Antichute, détection de marches
Contenu de l'emballage	Robot, station d'accueil, 4 brosses latérales, 2 chiffons microfibre, brosse principale, option aspiration directe, filtre éponge et haute efficacité, réservoir d'eau, outil de nettoyage, manuel
Entretien	Nettoyage régulier du réservoir, filtres et brosses
Fréquence de remplacement	Brosse latérale: 3-6 mois, brosse principale: 6-12 mois, filtre: 3-6 mois, chiffon: tous les 50 lavages
Sécurité	Usage intérieur uniquement, éviter surfaces humides, surveillance enfants
Service client	www.ecovacs.com

FOIRE AUX QUESTIONS - Deebot OZMO 905 ECOVACS

Comment installer le robot pour la première fois ?

Retirez la bande de protection, installez les brosses latérales, positionnez la station d'accueil, mettez le robot sous tension, puis chargez-le en le plaçant sur la station. Consultez la section 'Démarrage rapide' du manuel.

Comment utiliser le système de lavage OZMO ?

Remplissez le réservoir d'eau, installez le chiffon microfibre sur la plaque, puis fixez le réservoir sous le robot. Le robot humecte le chiffon pour laver les sols durs. N'utilisez pas sur des surfaces humides.

Quelle est la différence entre l'option brosse principale et l'option aspiration directe ?

La brosse principale offre un nettoyage en profondeur. L'aspiration directe est idéale pour ramasser les cheveux sans bloquer le système, recommandée pour les propriétaires d'animaux.

Comment nettoyer le réservoir à poussière et les filtres ?

Mettez le robot hors tension. Ouvrez le réservoir, videz la poussière, retirez le filtre éponge et le filtre haute efficacité, nettoyez-les à l'eau tiède et laissez sécher complètement avant de les remettre.

Que faire si le robot ne retourne pas à la station d'accueil ?

Vérifiez que la station d'accueil est correctement positionnée (surface dure, dégagée, loin des escaliers). Assurez-vous que les contacts de charge du robot et les broches de la station sont propres et connectés.

Comment programmer un nettoyage planifié ?

Utilisez l'application ECOVACS sur votre smartphone pour définir des horaires de nettoyage. Assurez-vous que le robot est sous tension et connecté au Wi-Fi.

Le robot peut-il tomber dans les escaliers ?

Le robot est équipé de capteurs antichute qui détectent les marches et les déclivités. Cependant, il est recommandé de placer une barrière physique si nécessaire.

Comment remplacer les brosses latérales ?

Mettez le robot hors tension. Retirez les anciennes brosses en tirant, puis insérez les nouvelles jusqu'à ce qu'elles s'enclenchent. Remplacez-les tous les 3 à 6 mois.

Que faire si le robot ne se charge pas ?

Vérifiez que le robot est sous tension et bien connecté à la station. Si la batterie est complètement déchargée, placez le robot manuellement sur la station pendant 3 minutes, répétez 3 fois, puis chargez normalement.

Comment réinitialiser le Wi-Fi du robot ?

Mettez le commutateur en position ON, placez le robot sur la station, appuyez sur le bouton de mode automatique pendant environ 20 secondes jusqu'à entendre 3 bips. Pour réactiver, mettez le commutateur OFF puis ON.

MODE D'EMPLOI Deebot OZMO 905 ECOVACS

Manuel d'instructions

Manuale d'uso

PykoBoDcTBO no 3KcPnyaTcuN

EN Instruction Manual 2
DE Bedienungsanleitung 29
ES Manual de instrucciones 57
FR Manuel d'instructions 85
Manuale d'uso 111
RU RykoBoDCTBO NO 3KcPnyaTauu..137
EU-Declaration of conformity 161

Felicitations pour l'achat de votre robot ECOVACS ROBOTICS DEEBOT! Nous espérons qu'il vous apportera entière satisfaction pendant de nombreuses années. L'achat de ce nouveau robot vous aidera à entretenir votre maison et vous permettra de libérer du temps pour d'autres activités.

Live Smart. Enjoy Life.

Si vous étés confronté à une situation qui n'a pas été correctement traitée dans ce manuel d'instructions, contactez le service clientèle. Nos techniciens se metront à votre disposition pour résoudre votre problème ou répondre à une question particulière.

Pour plus d'informations, consultez le site Web officiel ECOVACS ROBOTICS : www.ecovacs.com

La société se reserve le droit d'apporter des modifications technologiques et/ou conceptuelles à ce produit pour en assurer l'amélioration continue.

Merci d'avoir besoin DEEBOT!

Table des matieres

1. Consignes de sécurité importantes.. 87
   2.Contenu de I'emballage 92
2. Fonctionnement et programmation 95
3. Entretien 102
4. Dépannage 107
5. Specifications techniques 110

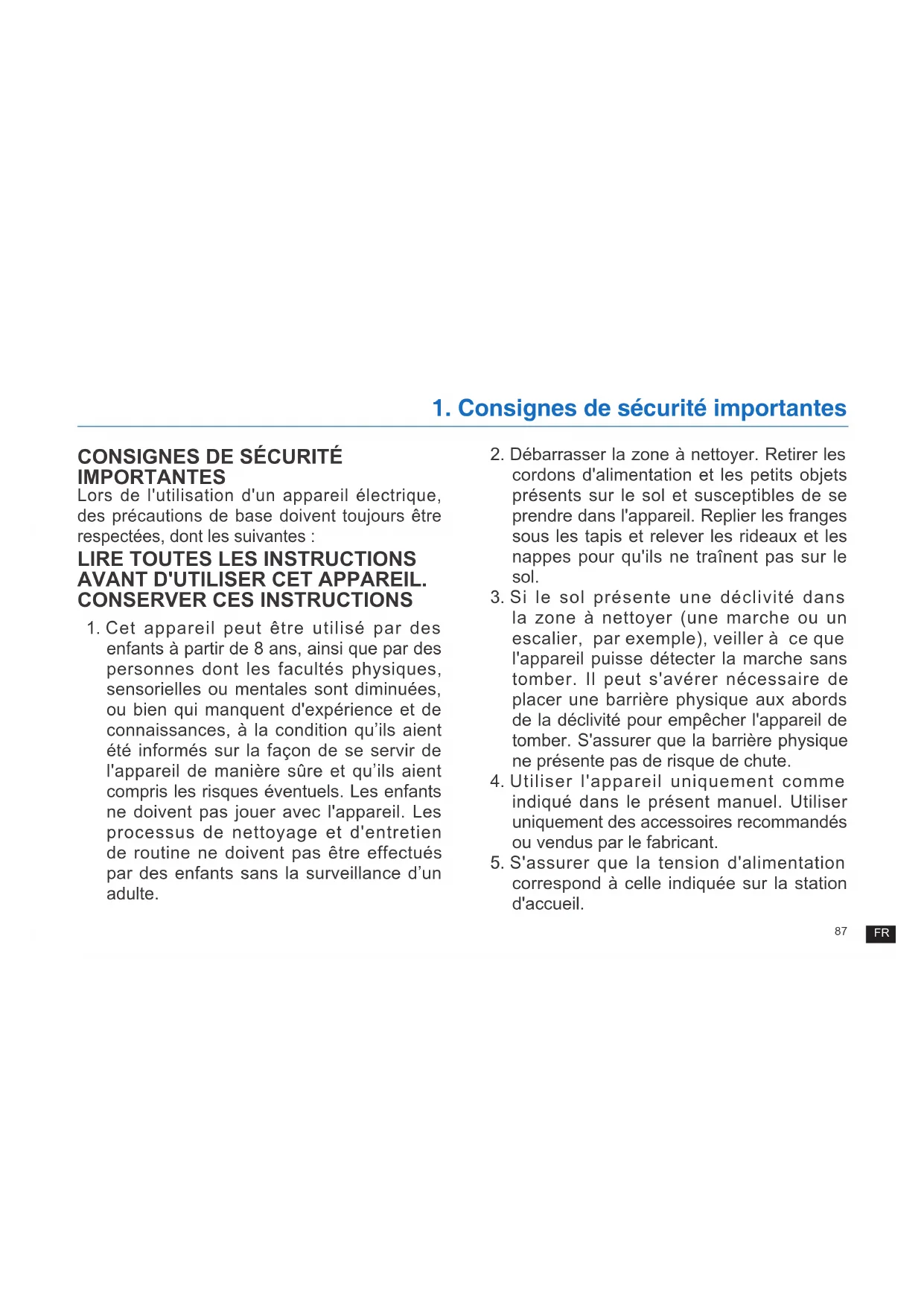

1. Consignes de sécurité importantes

CONSIGNES DE SECURITE IMPORTANTES

Lors de l'utilisation d'un apparéil électrique, des précautions de base doivent toujours être respectées, dont les suivantes :

LIRE TOUTES LES INSTRUCTIONS AVANT D'UTILISER CET APPAREIL. CONSERVER CES INSTRUCTIONS

1. Cet apparéil peut être utilisé par des enfants à partir de 8 ans, ainsi que par des personnes dont les facultés physiques, sensorielles ou mentales sont diminuées, ou bien qui manquent d'expérience et de connaissances, à la condition qu'ils aient été informés sur la façon de se servir de l' apparéil de manière sure et qu'ils aient compris les risques eventuels. Les enfants ne doivent pas journé avec l' apparéil. Les processus de nettoyage et d'entretien de routine ne doivent pas été effectuels par des enfants sans la surveillance d'unadulte.

2. Debarrasser la zone à nettoyer. Retirer les cordons d'alimentation et les petits objets présents sur le sol et susceptibles de se prendre dans l'appareil. Replier les franges sous les tapis et relever les rideaux et les nappes pour qu'ils ne trainent pas sur le sol.

3. Si le sol presente une déclivité dans la zone à nettoyer (une marche ou un escalier, par exemple), veiller à ce que l'appareil puisse détecter la marche sans tomber. Il peut s'avérer nécessaire de placer une barrière physique aux abords de la déclivité pour empêcher l'appareil de tomber. S'assurer que la barrière physique ne présente pas de risque de chute.
4. Utiliser l'appareil uniquement comme indiquedans le present manuel. Utiliser uniquement des accessoires recommandes ou vendus par le fabricant.
5. S'assurer que la tension d'alimentation correspond à celle indiquée sur la station d'accueil.

1. Consignes de sécurité importantes

1. UNIQUEMENT destiné à un usage domestique en INTÉRIEUR. Ne pas utiliser l'appareil à l'extérieur ni dans des environnementés industriels ou commerciaux.
2. Utiliser uniquement la batterie rechargeable et la station d'accueil d'origine fournies avec l'appareil par le fabricant. Les batteries non rechargeables sont interdites. Pour plus d'informations sur la batterie, se reporter à la section « Specifications »
3. Ne pas utiliser l'appareil sans réservoir à poussière et/ou sans filtré.
4. Ne pas faire fonctionner l'appareil en presence de bougies allumées ou d'objets fragiles.
5. Ne pas utiliser l'appareil dans des environnements très chauds ou très froids (température inférieure à -5 °C /23 °F ou supérieure à 40 °C/104 °F).

6. Éloigner les cheveux, les vêtements amples, les doigts et toutes les parties du corps des orifices et des pieces mobiles.

7. Ne pas faire fonctionner l'appareil dans une piece dans laquelle un nourisson ou un enfant mort.

8. Ne pas utiliser l'appareil sur des surfaces humides ou recouvertes d'eau.
9. Ne pas laisser l'appareil ramasser des objets volumineux comme des pierres, de gros morceaux de papier ou tout élément susceptible de l'obstruer.
10. Ne pas utiliser l'appareil pour ramasser des matériaux inflammables ou combustibles (essence et toners d'imprimante ou de photocopierre, par exemple) ni dans des endroits où ces produits sont susceptibles d'être prêts.
11. Ne pas utiliser l'appareil pour ramasser des objets en train de brûler ou de fumer ( comme des cigarettes, des allumettes, des cendres chaudes) ou tout ce qui pourrait provoquer un incendie.
12. Ne pas placer d'objet dans la tete d'aspiration. Ne pas utiliser l'appareil si la tete d'aspiration est bloquée. Retirer de la

1. Consignes de sécurité importantes

tête d'aspiration la poussière, les peluches, les cheveux ou tout ce qui peut réduire le débit d'air.

1. Veiller à ne pas endommager le cordon d'alimentation. Ne pas déplacer l'appareil ou la station d'accueil en tirant sur le cordon d'alimentation, ne pas utiliser le cordon d'alimentation comme une poignée, ne pas le coincer dans une porte et ne pas tirer le cordon sur des bords ou coins tranchants. Ne pas faire rouler l'appareil sur le cordon d'alimentation. Maintenir le cordon d'alimentation à l'écart des surfaces chaudes.
2. Si le cordon d'alimentation est endommagé, il doit être remplace par le fabricant ou son intermédiaire de service afin d'éviter tout accident.

3. Ne pas utiliser la station d'accueil si elle est endommagée. Si l'alimentation est endommagée ou défectueuse, cesser de l'utiliser et ne pas tenter de la réparer.

4. Ne pas utiliser l'appareil si le cordon d'alimentation ou le réservoir est endommagé. Ne pas utiliser l'appareil ou la station d'accueil s'ilns ne fonctionnent pas correctement, ont subi une chute, ont ete endommages, sont restes a I'exterieur ou sont entres en contact avec de I'eau. Il doit etre réparé par le fabricant ou son intermédiaire de service afin d'eviter tout accident.

5. Couper l'alimentation avant le nettoyage ou l'entretien de l'appareil.
6. Le bouchon doit être retire du réservoir avant le nettoyage ou l'entretien de la station d'accueil.
7. Pour la mise au rebut de l'appareil, retirer l'appareil de la station d'accueil, couper l'alimentation et retarder la batterie.
8. La batterie doit être déposée et mise au rebut conformément aux lois et réglementations locales avant la mise au rebut de l'appareil.

1. Consignes de sécurité importantes

1. Mettre au rebut les batteries usagées conformément aux lois et réglementations locales.
2. Ne pas incinérer l'appareil, même s'il est gravement endommagé. Les batteries peuvent explodeer sous l'effet du feu.
3. Si la station d'accueil n'est pas utilisé pendant une longue période, la débrancher.
4. L'appareil doit être utilisé conformément aux instructions figurant dans ce manuel d'instructions. ECOVACS ROBOTICS ne peut être tenu responsable de tout dommage ou préjudice causé par une utilisation incorrecte.
5. Le robot contient des batteries que seules des personnes qualifiées peuvent remplacer. Pour remplacer la batterie du robot, contacter le service clientèle.

6. Si le robot n'est pas utilisé pendant une longue période, le mettre hors tension pour le ranger. Debrancher la station d'accueil.

7. AVERTISSEMENT: Seule l'unité d'alimentation amovible CH1630A fournie avec l'appareil doit être utilisée pour recharger la batterie.

Pour satisfaire aux exigences d'exposition aux radiofréquences, une distance de séparation de 20 cm ou plus doit être maintainue entre cet apparéil et les personnes pendant le fonctionnement de l' apparéil.

Pour assurer la conformité, les opérations à une distance plus proche de cette distance ne sont pas recommandées. L'antenne utilisée pour cet émetteur ne doit pas être co-localisée en conjunction avec une autre antennne ou émetteur.

1. Consignes de sécurité importantes

Pour désactiver le module Wi-Fi du DEEBOT,mettre le commutateur du robot en position ON.

Placer le robot sur la station d'accueil en veillant à ce que les contacts de charge du robot DEEBOT et les broches de la station d'accueil soient connectés.

Appuyer sur le bouton de mode automatique du robot et le maintainir enforcé pe dont environ 20 secondes jusqu'à ce que le DEEBOT émette trois bips.

Pour activer le module Wi-Fi du DEEBOT,mettre le commutateur en position OFF, puis en position ON. Au redemarrage du DEEBOT,le module Wi-Fi est activé.

Classe II

Transformateur d'isolement résistant aux courts-circuits

Alimentation à découvertage

Utiliser uniquement à l'intérieur

Pour les pays de l'Union Européenne

Pour obtenir des informations sur la Déclaration de conformité de l'UE, visitez

Mise au rebut correcte de ce produit

Ce marquage indique que ce produit ne doit pas etre jeté avec les autres déchets menagers dans toute l'Union europeenne. Pour prévenir d'eventuels dommages à l'environnement ou la santé humaine suite au rejet non controlé des déchets, recycler l'appareil de façon responsable afin d'assurer la réutilisation durable de ses ressources matérielles. Pour recycler votre apparéil usage, merci d'utiliser le système de retard et de collecte ou de contacter le détaillant qui vous l'a vendu. Il peut recycler ce produit en toute sécurité.

2. Contenu de l'emballage

2.1 Contenu de l'emballage

Robot
(4) Brosses latérales

(2) Chiffons de nettoyage en microfibre lavables/ réutilisables

Station d'accueil
Option Brosse principale (Pre-installées)

Plaque du chiffon de nettoyage

Manuel d'instructions

Option Aspiration directe
Filtre éponge et filtré haute efficacité

Guide de démarrage rapide
Reservoir d'eau

Outil de nettoyage multifonction

Remarque : Les figures et illustrations sont fournies uniquement a titre de reference, et peuvent ne pas repriser l'apparance du produit. La conception et les specifications du produit peuvent etre modifiées sans préavis.

2. Contenu de l'emballage

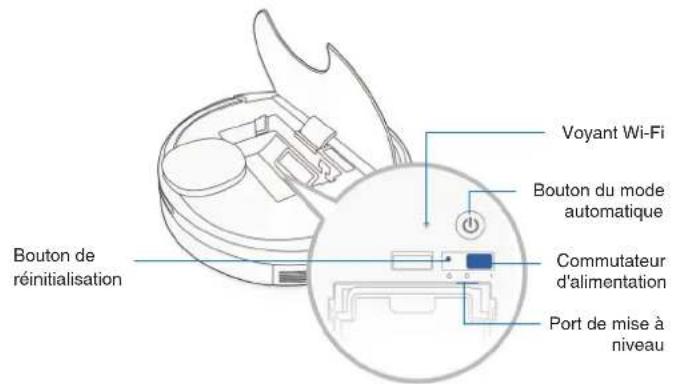

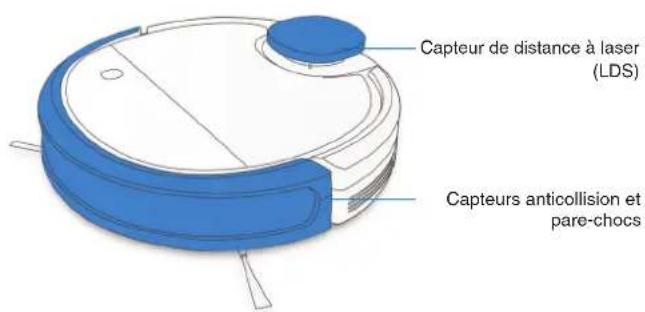

2.2 Schéma du produit Robot

2. Contenu de l'emballage

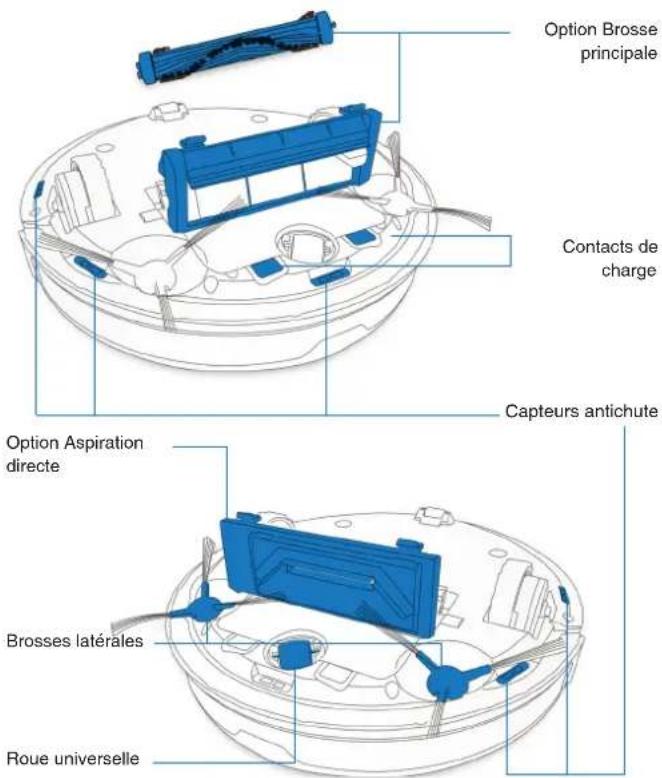

Vuede dessous

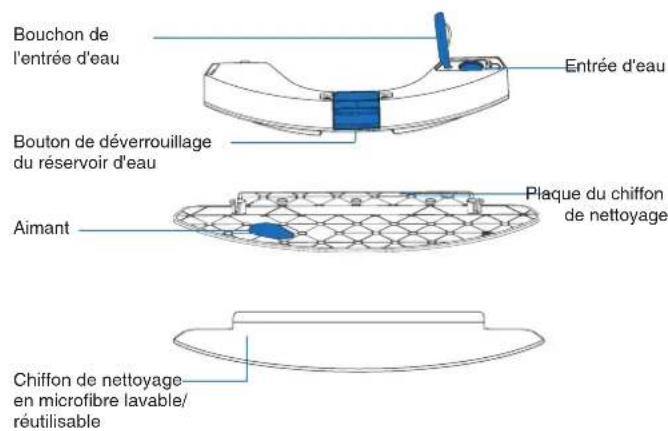

Reservoir d'eau

3. Fonctionnement et programmation

3.1 Remarques avant le nettoyage

AVERTISSEMENT: ne pas utiliser le DEEBOT sur des surfaces humides ou recouvertes d'eau.

Avant d'utiliser l'appareil sur un tapis à poil ras avec des bords à gland, replier les bords sur eux-memes.

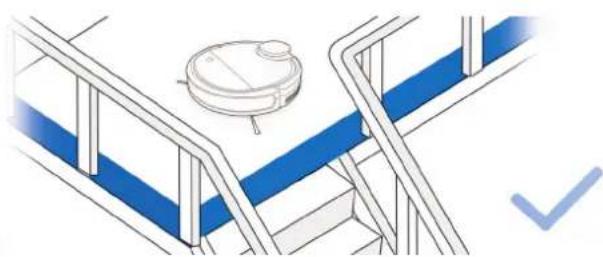

Il peut s'avérer nécessaire de placer une barrière physique aux abords de la déclivité pour empêcher l'appareil de tomber.

Ranger la zone à nettoyer en mettant les meubles, par exemple les chaises, à leur place exacte.

Retirer les cordons d'alimentation et les petits objets présents sur le sol susceptibles d'obstruer le passage du robot.

3. Fonctionnement et programmation

3.2 Demarrage rapide

Enlevement de la bande de protection
3 Installation des brosses laterales

2 Positionnement de la station d'accueil
4 Mise sous tension

3. Fonctionnement et programmation

Charge du robot DEEBOT

Remarque : Quand le robot DEEBOT a fini son cycle de nettoyage ou quand la batterie est faible, il returne automatiquement à la station d'accueil pour se recharger lui-même. Il est également possible de le renvoyer à la station d'accueil à tout moment via l'application ECOVACS ou en maintainant le bouton de mode automatique du robot enforcé pendant 3 secondes.

7 Mise en pause

Remarque: Le panneau de commande du robot s'arrête de clignoter si celui-ci est en pause depuis quelques minutes. Appuyer sur le bouton du mode automatique pour reactiver le robot DEEBOT.

6 Demarrage

8 Mise hors tension

Remarque: Lorsque le robot DEEBOT ne nettoie pas, il est recommandé de le laisser sous tension et en charge.

3. Fonctionnement et programmation

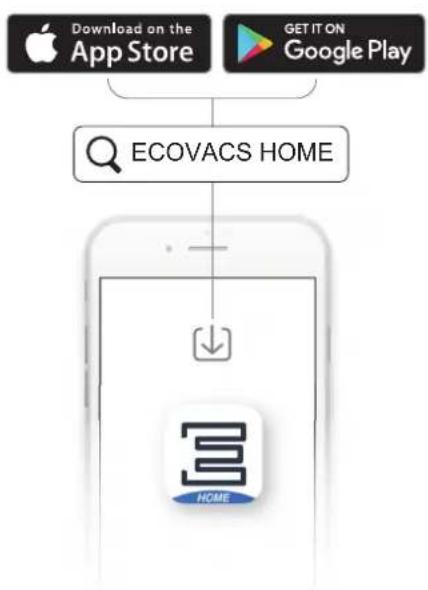

Remarque : Sur les modèles connectés, plusieurs fonctions peuvent être effectuees à l'aide de l'application ECOVACS.

3. Fonctionnement et programmation

3.3 Système de lavage OZMO

1

2

3. Fonctionnement et programmation

3
Remarque: Le réserve d'eau doit être toujours installé, que le robot soit en cours de nettoyage ou de charge.

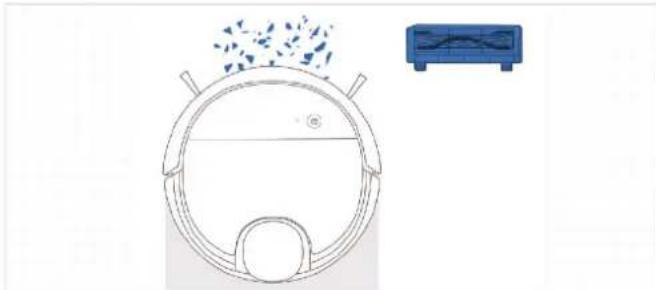

3.4 Choix d'une option d'aspiration

Option Brosse principale : Le meilleurchoix pour un nettoyage en profondeur, en associant Brosse principale et aspiration forte.

Option Aspiration directe : Le meilleurchoix pour le nettoyage quotidien. Cette option d'aspiration est spécialement concue pour ramasser les cheveux sans bloquer le système, ce qui est idéal pour les propriétaires d'animaux.

3. Fonctionnement et programmation

Installation de l'option Aspiration directe

1

2

3

Installation de l'option Brosse principale

1

2

3

4. Entretien

Pour proceder aux tches de nettoyage et d'entretien du robot DEEBOT, le mettre hors tension et debrancher la station d'accueil.

4.1 Système de lavage OZMO

1

4

4. Entretien

4.2 Réservoir à poussière et filtres

Réservoir à poussière

1

2

3

4

5

4. Entretien

4.3 Brosse principale, option Aspiration directe et brosses laterales

Remarque: Un outil de nettoyage multifonction est fourni pour faciliter l'entretien. Manipuler cet outil avec soin, car ses bords sont tranchants.

Brosse principale

1

Option Aspiration directe Brosses laterales

4. Entretien

4.4 Autres composants

Remarque: Avant de nettoyer les contacts de charge et les broches de la station de charge, mesure le robot hors tension et débrancher la station d'accueil.

4. Entretien

4.5 Entretien régulier

Pour maintenir les performances optimes du robot DEEBOT, réaliser les taches d'entretien et replacer les pieces à la fréquence suivante :

Pièce du robot Fréquence	d'entretien Fréquence de remplacement
Chiffon de nettoyageAprès chaque utilisation Tous les 50 lavages
Réservoir/Plaque du chiffon de nettoyage	Après chaque utilisation /
Brosse latérale Une fois toutes les 2 semaines Tous les 3 à 6 mois
Brosse principale Une fois par semaine Tous les 6 à 12 mois
Filtre éponge/Filtre haute efficacité Une fois par semaine Tous les 3 à 6 mois
Roue universelleCapteurs antichutePare-chocsContacts de chargeBroches de la station d'accueil	Une fois par semaine /

Un outil de nettoyage multifonction est fourni pour faciliter l'entretien. Manipuler cet outil avec soin, car ses bords sont tranchants.

Remarque : ECOVACS fabrique divers assemblages et pieces de remplacement. Veuillez contacter le service clientèle pour plus d'informations sur les pieces de remplacement.

5. Dépannage

N°.	Dysfonctionnement Causes possibles	Solutions
1	Le DEEBOT ne se charge pas.	Le robot DEEBOT n'est pas sous tension. Mettre le robot DEEBOT sous tension.
		Le robot DEEBOT ne s'est pas connecté à la station d'accueil.	S'assurer que les contacts de charge du robot sont connectés aux broches de recharge.
		La batterie est complètement déchargée.	Réactiver la batterie. Mettre sous tension. Placer le robot DEEBOT sur la station d'accueil manuellement, le retiretter après l'avoir laissez en charge pendant 3 minutes, repêter 3 fois cette opération, puis charger normalement.
2	Le robot DEEBOT ne returne pas à la station d'accueil.	La station d'accueil n'est pas placée correctement.	Se reporter à la section 3.2 pour savoir comment positionner la station d'accueil correctement.
3	Le robot DEEBOT est confronté à un problème pendant le nettoyage et s'arrête.	Le robot DEEBOT est bloqué par quelques chose au sol (cordons électriques, rideaux tombant au sol, frange de tapis, etc.).	Le robot DEEBOT va tenter de résoudre le problème de diverses manières. En cas d'échec, retirer à la main les obstacles et faire redémarrer le robot.
4	Le robot DEEBOT revient à la station d'accueil avant d'avoir terminé le nettoyage.	Lorsque la batterie devient faible, le robot DEEBOT bascule automatiquement en mode de return au chargeur et returne à la station d'accueil pour se recharger tout seul.	C'est normal. Il n'est pas nécessaire d'intervenir.
		Le temps de travail varie selon la surface du sol, la complexité de la pièce et le mode de nettoyage sélectionné.	C'est normal. Il n'est pas nécessaire d'intervenir.

5. Dépannage

\( {\mathrm{N}}^{ \circ } \) . Dysfonctionnement Causes possibles		Solutions
5	Le robot DEEBOT ne procèle pas au nettoyage automatique à l'heure planifiée.	La fonction de planification de l'houré est annulée.	Programmer le robot DEEBOT pour qu'il nettoie à des heures précises en utilisant l'application ECOVACS.
		La fonction de nettoyage continu est activée et le robot DEEBOT vient de terminer le nettoyage de la zone programmée.	C'est normal. Il n'est pas nécessaire d'intervenir.
		Le robot DEEBOT est hors tension. Mettre le robot DEEBOT sous tension.	Robot DEEBOT sous tension.
		La batterie du robot est faible.	Laisser le robot DEEBOT sous tension et connecté à la station d'accueil pour s'assurer que sa batterie est totalment chargée et prete à fonctionner à tout moment.
		La tête d'aspiration du robot est bloquée et/ ou ses composants sont encombrés par des débris.	Mettre le robot DEEBOT hors tension, nettoyer le réservoir à poussière et returner le robot. Nettoyer la tête d'aspiration, les brosses latérales et larosse principale comme indiqué à la section 4.
6	Le robot DEEBOT ne nettoie pas l'ensemble de la zone.	La zone de nettoyage n'est pas rangée.	Retirer les petits objets présents sur le sol et ranger la zone à nettoyer avant le début du nettoyage.

5. Dépannage

\( {\mathrm{N}}^{\mathrm{a}} \) .	Dysfonctionnement Causes possibles	Solutions
7	DEEBOT manque de nettoyages localisés, ou repête le nettoyage de la zone déjà nettoyée.	DEEBOT nettoie automatiquement la zone manquée.	C'est normal. Il n'est pas nécessaire d'intervenir.
8	Le robot DEEBOT n'est pas en mesure de se connecter à un réseau Wi-Fi domestique.	Le nom d'utiliser ou le mot de passer pour le Wi-Fi domestique est incorrect.	Saisir le nom d'utiliser et le mot de passer corrects pour le Wi-Fi domestique.
		Le robot DEEBOT se trouve hors de la zone de couverture du signal Wi-Fi domestique.	S'assurer que le robot DEEBOT se trouve dans la zone de couverture du signal Wi-Fi domestique.
		La configuration réseau a début avant que le robot DEEBOT ne soit prêt.	Allumer l'appareil. Appuyer sur le bouton de réinitialisation pendant 3 secondes à l'aide d'une aiguille. Le robot DEEBOT est prêt pour la configuration réseau lorsqu'il joue une mélodie et que sonvoyant Wi-Fi clignote lentement.
		Le système d'exploitation du smartphone doit être mis à jour.	Mettre à jour le système d'exploitation du smartphone. L'application ECOVACS s'exécute sur iOS 9.0 et versions ultérieures, ainsi que sur Android 4.0 et versions ultérieures.

Modèle DN5G
Entrée nominale 20 V CC, 0,8 A
Modèle de la station d'accueil CH1630A
Entrée	100-240 V CA 50-60 Hz, 25W	Sortie 20 V CC, 0,8 A
Laser	Puisance maxi : 2,5mW Fréquence : 1,8 KHz Vitesse de rotation : 300±5 rotations/min
Bandes de fréquence 2412-2472 Mhz
Puisance en mode désactivé Moins de 0,50 W
Puisance en veille réseau Moins de 2,00 W

Remarque: Ces specifications techniques peuvent etre modifiees a des fins d'amelioration continue. La puissance de sortie du module WIFI est inférieure a 100mW

Pour obtenir des Informations sur la Declaration de conformite de I'UE en plusieurs langues, visitez https://www.ecovacs.com/global/compliance
