SDV2940 - Antenne TV PHILIPS - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Antenne TV UHF/VHF intérieure ou extérieure
Marque	Philips
Modèle	SDV2940
Alimentation	Injecteur de puissance 120 V c.a. à 6 V c.c. (bloc d'alimentation fourni)
Connectivité	Câble coaxial RG-59 de 6 m avec connecteurs F
Amplification	Amplificateur intégré avec injecteur de puissance
Installation	Mur intérieur ou mât extérieur (support fourni)
Fonctions principales	Réception TV UHF et VHF, amplification de signal
Pièces fournies	Antenne, support mural/mât, injecteur de puissance, bloc d'alimentation, câble coaxial, gaine d'étanchéité, quincaillerie
Garantie	1 an limitée (réparation ou remplacement)
Soutien technique	Email : [e-mail]
Entretien et nettoyage	Nettoyer avec un chiffon sec et doux. Ne pas utiliser de produits liquides ou abrasifs.
Consignes de sécurité	Mise à la terre obligatoire pour installation extérieure. Éviter les lignes électriques.
Température de fonctionnement	Usage intérieur/extérieur (protection contre les intempéries via gaine d'étanchéité)

FOIRE AUX QUESTIONS - SDV2940 PHILIPS

Comment installer l'antenne Philips SDV2940 sur un mur intérieur ?

Fixez l'attache en L sur le corps principal, puis vissez le support mural. Utilisez des ancrages si nécessaire. Serrez toutes les vis après ajustement. Branchez le câble coaxial au connecteur F sous l'antenne et glissez la gaine d'étanchéité.

Quelle est l'importance de la mise à la terre pour cette antenne ?

Si installée à l'extérieur, la mise à la terre est obligatoire pour protéger contre les surtensions et l'électricité statique. Suivez le Code national de l'électricité et utilisez un parafoudre approuvé.

Que faire si la réception est mauvaise ?

Vérifiez l'orientation de l'antenne vers les émetteurs (consultez antennaweb.org). Assurez-vous que l'injecteur de puissance est branché et que le téléviseur est réglé sur ANTENNE. Remplacer le câble RG-59 par du RG-6 pour de plus longues distances.

Puis-je utilisez cette antenne avec un téléviseur qui a des entrées UHF/VHF séparées ?

Oui, mais vous devrez acheter un diviseur pour séparer les deux signaux. Si l'entrée est à 2 vis, utilisez un transformateur 75-300 ohms.

Comment connecter l'injecteur de puissance ?

Branchez le câble coaxial de l'antenne au connecteur 'ANT' de l'injecteur, puis reliez l'injecteur au téléviseur. Enfin, branchez le bloc d'alimentation 6V c.c. sur l'injecteur et sur une prise secteur 110/120V.

Quelles sont les précautions de sécurité lors de l'installation extérieure ?

Ne jamais installer près de lignes électriques. Travaillez au sol pour l'assemblage. Évitez les intempéries. N'utilisez pas d'échelle métallique. Ayez toujours une autre personne présente.

La garantie couvre-t-elle une installation incorrecte ?

Non, la garantie couvre uniquement les défauts de matériaux et de fabrication. Les dommages dus à une installation incorrecte ne sont pas couverts.

Puis-je rallonger le câble coaxial fourni ?

Il est déconseillé de rallonger le câble RG-59. Pour une meilleure qualité, remplacez-le par un câble RG-6 ou RG-6 quadruple blindage sur toute la longueur.

Comment orienter l'antenne pour une meilleure réception ?

Visez l'antenne vers les émetteurs locaux. Utilisez le site antennaweb.org pour localiser les tours. Pour l'installation sur mât, faites pivoter le mât pour ajuster.

Que faire si l'antenne touche une ligne électrique ?

N'y touchez pas et n'essayez pas de la retirer. Appelez immédiatement votre fournisseur d'électricité. En cas de contact avec une personne, utilisez un objet sec pour l'éloigner et appelez les secours.

MODE D'EMPLOI SDV2940 PHILIPS

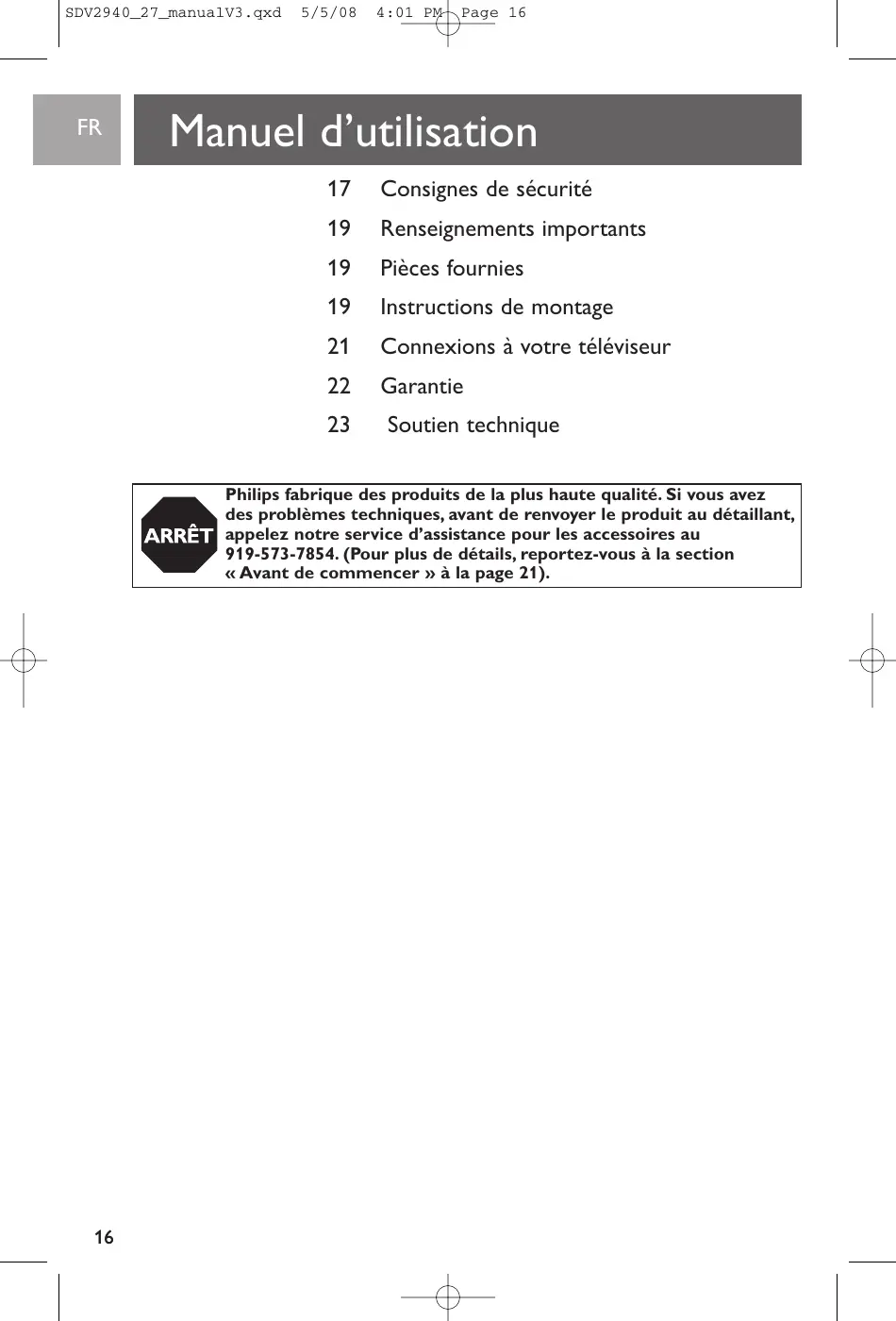

Manuel d'utilisation

17 Consignes de sécurité
19 Renseignements importants
19 Pièces fournies
19 Instructions de montage
21 Connexions à votre téléviseur
22 Garantie
23 Soutien technique

Philips fabrique des produits de la plus haute qualité. Si vous avez des problèmes techniques, avant de renvoyer le produit au détaillant, appelez notre service d'assistance pour les accessoires au 919-573-7854. (Pour plus de détails, reportez-vous à la section « Avant de commencer » à la page 21).

Consignes de sécurité

FR

Philips SDV2940

Antenne de télévision UHF/VHF

intérieure ou extérieure

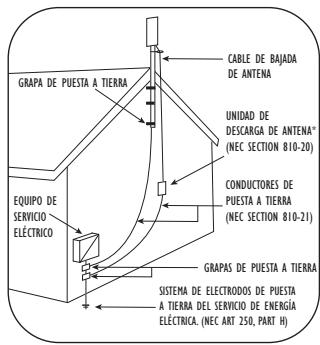

Exemple de mise à la terre d'une antenne conformément au Code national de l'électricité
* Le parafoudre n'est pas nécessaire si les conducteurs sont dotés d'un revêtement métallique continu qui est mis à la terre en permanence.

Mise à la terre de l'antenne

Si une antenne extérieure est reliée au récepteur, assurez-vous qu'elle est mise à la terre afin de protéger celui-ci contre les surtensions et l'accumulation d'électricité statique.

La section 810 du Code national de l'électricité, ANSI/NFPA n° 70-1984, fournit des informations sur la mise à la terre d'un mât d'antenne et de sa structure portante, la mise à la terre du câble d'antenne vers un parafoudre, le calibre des connecteurs de mise à la terre, l'emplacement du parafoudre, le branchement des électrodes de mise à la terre et les spécifications des électrodes. Reportez-vous au diagramme de gauche.

Remarques importantes en matière de sécurité

Si vous n'êtes pas à l'aise ou si vous avez des doutes concernant l'installation de l'antenne, nous vous recommandons de faire appel aux services d'un installateur d'antennes qualifié.

Lisez soigneusement les instructions avant de procéder à l'installation.

Il est très dangereux d'installer ou de démonter une antenne située près de lignes électriques. Chaque année, des centaines de personnes meurent ou sont gravement blessées en tentant d'installer ou de réparer des antennes. Afin d'assurer votre sécurité et de garantir que l'antenne sera adéquatement installée, lisez et respectez toutes les mesures de sécurité.

IMPORTANT: LIRE AVANT DE PROCÉDER À L'INSTALLATION

Les antennes extérieures et leurs câbles ne doivent pas croiser des conducteurs électriques dénudés dans un bâtiment. Ils doivent être éloignés de tous les circuits électriques afin d'éviter tout risque de contact accidentel.

Chaque conducteur d'un câble d'antenne extérieure doit être relié à un parafoudre. Le parafoudre d'antenne doit être installé à l'extérieur, entre le câble d'antenne et le téléviseur, le plus près possible de l'endroit où le câble pénètre dans l'immeuble.

Choisissez un lieu d'installation à la fois sécuritaire et qui assurera la meilleure réception possible.

Toutes les lignes électriques, les câbles et les lignes téléphoniques se ressemblent.

Pour des raisons de sécurité, faites comme si TOUTES les lignes aériennes représentaient un risque d'accident mortel.

FR

Consignes de sécurité

Ne placez pas l'antenne à un endroit présentant des risques de contact avec une ligne électrique. Si vous avez des doutes, n'hésitez pas à communiquer avec votre fournisseur d'électricité. Il examinera votre installation.

Les antennes extérieures devraient être mises à la terre en utilisant un parafoudre approuvé. Certains codes municipaux peuvent s'appliquer. Utilisez un conducteur de mise à la terre de calibre 8 ou plus gros.

La hauteur ou d'autres restrictions relatives aux antennes peuvent s'appliquer à votre installation selon la distance à laquelle vous vous situez d'un aéroport ou des ordonnances municipales.

Prenez le temps de bien planifier l'installation. Exécutez au sol tout le travail d'assemblage de l'antenne. Soulevez l'antenne une fois l'assemblage terminé.

N'effectuez PAS le travail pendant la pluie, la neige, des grands vents ou alors qu'il y a avertissement de tempête. N'utilisez PAS d'échelle métallique.

Si l'antenne semble sur le point de tomber, éloignez-vous et laissez-la tomber. N'oubliez pas que le mât et le câble coaxial sont d'excellents conducteurs d'électricité.

Ne procédez JAMAIS seul à l'installation de l'antenne. Assurez-vous que lors de l'installation, au moins deux autres personnes se trouvent sur place.

Si l'une des parties de l'antenne devait entrer en contact avec une ligne électrique... N'Y TOUCHEZ PAS ET N'ESSAYEZ PAS DE L'ENLEVER. Communiquez immédiatement avec votre fournisseur d'électricité qui s'en occupera à votre place.

En cas d'accident électrique, ... NETOUCHEZ PAS À LA PERSONNE EN CONTACT AVEC LA LIGNE ÉLECTRIQUE, sinon vous risquez aussi d'être électrocuté. Utilisez plutôt un panneau de bois, une corde ou un bâton, qui sont SECS, pour éloigner la victime des lignes électriques et de l'antenne. Lorsque cela est fait, examinez la victime. Si elle ne respire plus, procédez immédiatement à une réanimation cardio-respiratoire et restez à ses côtés. Demandez à quelqu'un d'appeler une ambulance.

Installez les fils d'antenne à une hauteur adéquate, c'est-à-dire de manière à éviter que les gens marchent dessus.

N'installez pas les fils d'antenne sur ou sous des câbles de service public.

Renseignements importants

FR

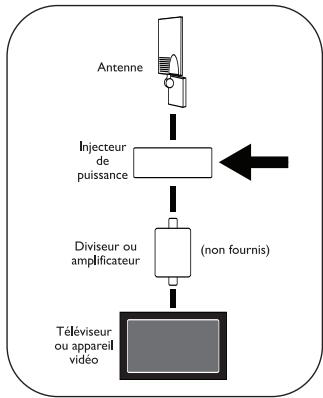


Renseignements importants concernant l'installation

L'antenne SDV2940 utilise un injecteur de puissance pour alimenter son amplificateur:

Pour assurer le bon fonctionnement de ce système d'antenne, il est essentiel que l'amplificateur soit connecté entre l'antenne et tous les dispositifs comme des diviseurs, des amplificateurs supplémentaires, des transformateurs d'adaptation, des réseaux, etc. CONSULTER LE DIAGRAMME DE GAUCHE.

Le non respect de cette directive pourrait endommager l'injecteur de puissance ou empêcher le bon fonctionnement de l'antenne.

Pièces fournies :

1. Antenne SDV2940 ....1
2. Source d'alimentation 120 V c.a. à 6 V c.c. .....1
3. Support au mur ou au mât ....1
4. Écrous 2
5. Boulons en U .....2
6. Colliers de mât ....2
7. Écrous avec rondelles frein .....4
8. Attache en L .....1
9. Vis à bois de 5 cm (2 po) .....4
10. Câble coaxial de 6 m (20 pi) avec connecteurs ...1
11. Gaine d'étanchéité .....1
12. Injecteur de puissance .....1
13. Ancrages en plastique ....4

Instructions de montage

Déterminer la puissance du signal

Avant l'installation, déterminez l'emplacement idéal pour la meilleure réception. Il est important qu'il n'y ait pas d'obstruction entre l'émetteur et l'antenne. Pour déterminer l'emplacement des émetteurs, consultez le site Web http://www.antennaweb.org. Pour de meilleurs résultats, l'antenne devrait faire face à l'emplacement des émetteurs.

FR

Instructions de montage

Pour une installation sur un mur intérieur :

REMARQUE : Effectuez tout le travail d'assemblage de l'antenne au sol avant de l'installer sur un mur ou sur un mât.

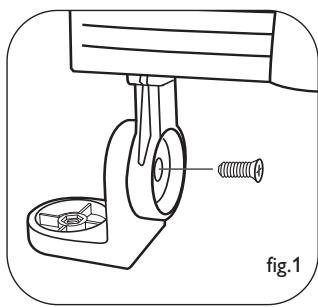

1. Fixez le corps principal sur l'attache en L, tel que montré, en utilisant la vis cruciforme et faites attention à l'orientation de l'attache. Ne serrez pas complètement la vis pour pouvoir terminer l'ajustement par la suite (fig. 1).

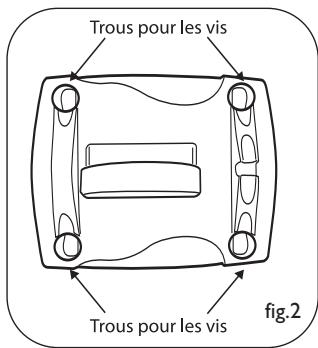

2. Utilisez le support sur le mur ou sur le mât comme point de repère et marquez la position des quatre vis à bois de 5 cm (2 po). Si possible, trouvez un montant sur lequel vous les visserez.

S'il n'y a pas de montant en cet endroit, utilisez des ancrages muraux appropriés (non fournis, mais vous pouvez vous en procurez dans une quincaillerie) (fig. 2).

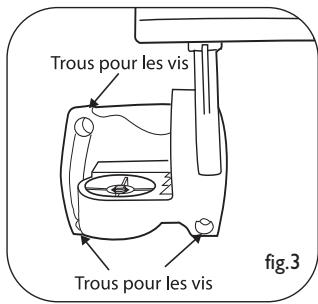

1. Fixez le corps principal avec l'attache en L sur le support pour le mur ou pour le mât en utilisant la vis cruciforme (fig. 3) et faites attention à l'orientation de l'attache. Ne serrez pas complètement la vis pour pouvoir terminer l'ajustement par la suite (fig. 3).

Support mural

1. Serrez toutes les vis et les écrous pour fixer solidement l'antenne sur le mur.

1. Branchez le câble coaxial dans le connecteur F situé sous l'antenne, puis faites glisser la connexion dans la gaine d'é-tanchéité.

Reportez-vous aux instructions suivantes à la section : Connexions à votre téléviseur

Pour une installation sur un mât à l'extérieur :

REMARQUE : Effectuez tout le travail d'assemblage de l'antenne au sol. Soulevez l'antenne une fois l'assemblage terminé.

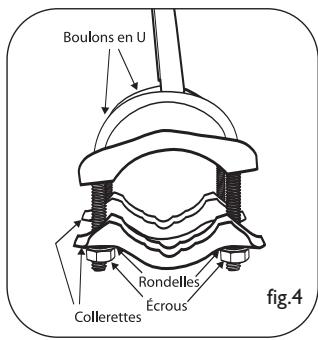

1. Insérez les boulons en U dans les trous du support sur le mur ou sur le mât (fig. 4).
2. Faites glisser les colliers du mât sur les boulons en U (fig. 4).
3. Fixez les 4 écrous avec les rondelles frein sur les boulons en U en ne les serrant pas trop fort (fig. 4).

Instructions de montage

FR

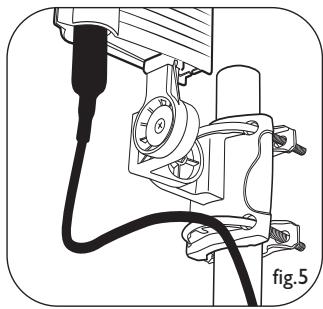

1. Faites glisser l'assemblage sur le mât. Ne serrez pas trop, mais juste assez pour que l'assemblage reste en place. (fig. 5).
2. Fixez l'attache en L au support sur le mur ou sur le mât en utilisant la vis cruciforme et l'écrou et faites attention à l'orientation de l'attache. Serrez fermement cette vis.
3. Fixez le corps principal de l'antenne verticalement sur l'attache en L.
4. Serrez toutes les vis et les écrous pour fixer solidement l'antenne au mât.
5. L'orientation de l'antenne sera ajustée par une rotation du mât sur son socle.

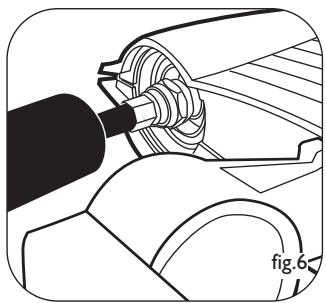

6. Fixez le câble coaxial au connecteur F situé sous l'antenne, puis faites glisser la connexion dans la gaine d'étanchéité (fig. 6).

Connexions à votre téléviseur

Avant de commencer

Pour que cette antenne fonctionne adéquatement, vous devez sélectionner un signal d'entrée de l'ANTENNE plutôt que du CÂBLE ou du SATELLITE au menu du téléviseur qui y est connecté (consultez la documentation du téléviseur).

Connexions à votre téléviseur

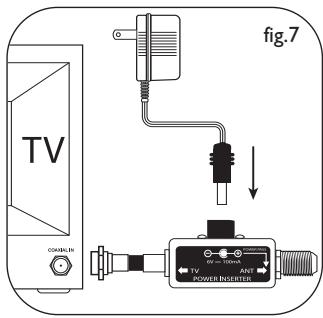

Tel que mentionné précédemment, l'amplificateur (injecteur de puissance + bloc d'alimentation) doit être connecté en série entre l'antenne et le séparateur ou tout autre dispositif.

1. Branchez le câble coaxial de l'antenne au connecteur F marqué « ANT » sur l'injecteur de puissance.
2. Connectez l'injecteur de puissance dans l'entrée d'antenne du téléviseur, du séparateur ou de tout autre dispositif.
3. Branchez la minifiche du bloc d'alimentation de courant continu dans l'injecteur de puissance, puis branchez la fiche du bloc d'alimentation dans une prise électrique de 110/120 Vca.

Remarque de sécurité : l'injecteur de puissance et le bloc d'alimentation sont conçus pour être utilisés à l'intérieur uniquement.

FR

Connexions à votre téléviseur

Autres méthodes de connexion

1. Si votre téléviseur comporte des entrées UHF et VHF séparées, vous devrez acheter un diviseur pour séparer les deux signaux.
2. Si le téléviseur est uniquement doté d'une entrée d'antenne à 2 vis, vous devrez acheter un transformateur de 75 à 300 ohms.

Remarque à propos du câble coaxial : l'antenne SDV2950 comprend une bobine de 6 m (20 pi) de câble coaxial RG-59. Si cela ne convient pas à vos besoins, pour assurer une qualité de réception optimale, nous vous recommandons de ne pas rallonger ce câble. Si ce câble n'est pas assez long, il est préférable de le remplacer par du câble coaxial RG-6 ou RG-6 à quadruple blindage. Ces deux types de câble sont conçus pour minimiser les pertes de signal sur de plus grandes longueurs de câble. Cela vous procurera une meilleure qualité d'image et une performance globale plus satisfaisante.

Garantie

Garantie limitée d'un an

Philips garantit que ce produit est dépourvu de défauts au niveau des matériaux, de la main d'œuvre et du montage, moyennant des conditions normales d'utilisation, conformément aux spécifications et aux avertissements, pour une durée d'un an à compter de la date à laquelle vous avez acheté ce produit. Cette garantie est seulement accordée au propriétaire d'origine du produit et n'est pas transférable. Pour vous prévaloir du service en vertu de cette garantie, vous devez fournir une preuve d'achat sous la forme du ticket de caisse original indiquant le nom du produit et la date d'achat. Pour un support clientèle ou pour obtenir un service de garantie, veuillez appeler 919-573-7854. AUCUNE AUTRE GARANTIE, QU'ELLE SOIT EXPRESSE OU TACITE, N'EST OFFERTE. La garantie de Philips est limitée à la réparation ou, à sa seule discrétion, au remplacement du produit. Les dommages accessoires, spéciaux et indirects ne sont pas acceptés dans les limites permises par la loi. Cette garantie vous donne des droits reconnus par la loi. Vous pouvez également disposer d'autres droits suivant les états.

Soutien technique

FR

Pour obtenir du soutien technique, envoyez un courriel indiquant le numéro de modèle du produit et une description détaillée du problème à l'adresse suivante :

Courriel : [e-mail]

Qualité assurée aux États-Unis

Imprimé en Chine
