MODE D'EMPLOI T.1600M THRUSTMASTER

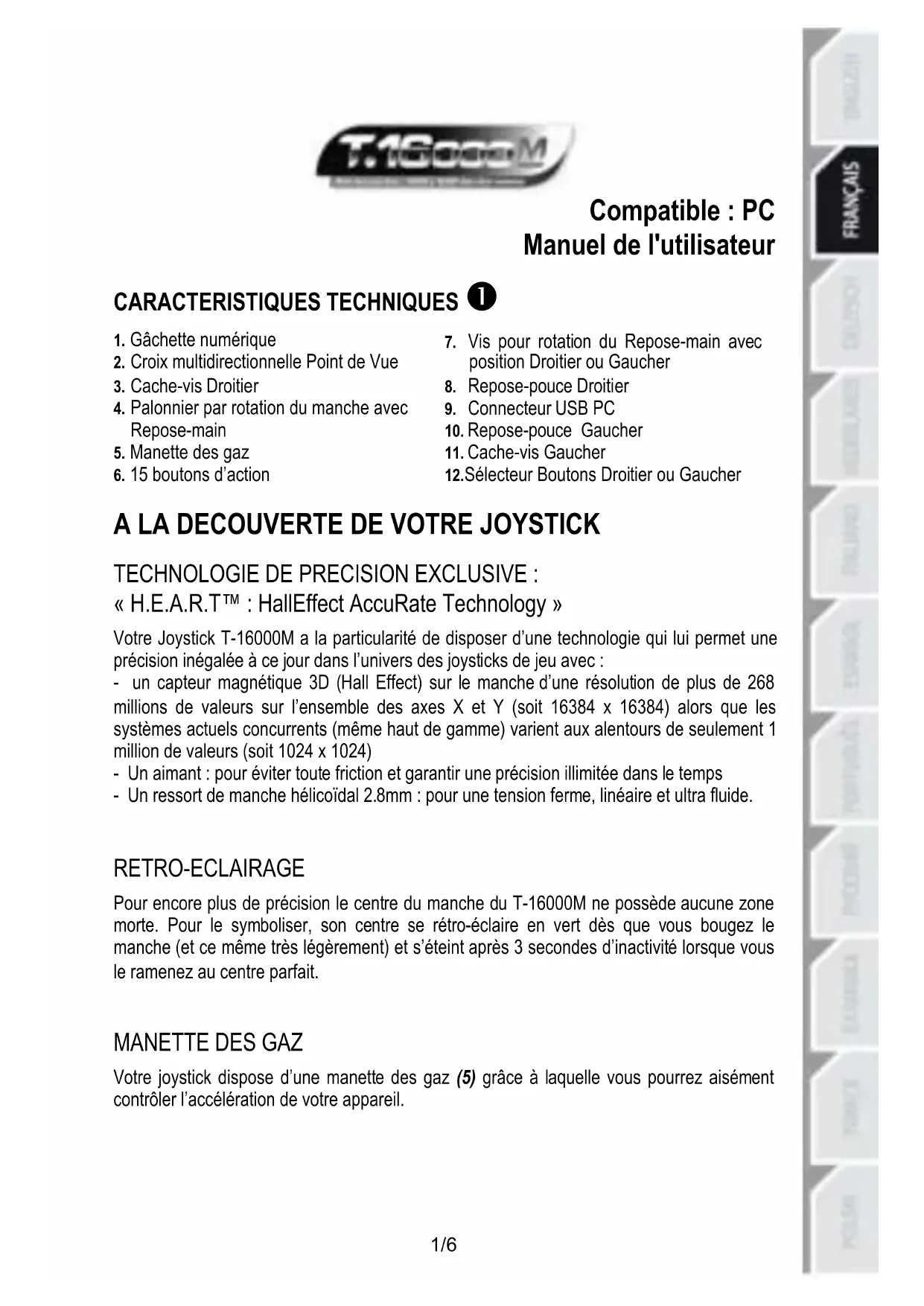

Compatible : PC Manuel de l'utilisateur CARACTERISTIQUES TECHNIQUES

A LA DECOUVERTE DE VOTRE JOYSTICK

TECHNOLOGIE DE PRECISION EXCLUSIVE : « H.E.A.R.T™ : HallEffect AccuRate Technology » Votre Joystick T-16000M a la particularité de disposer d’une technologie qui lui permet une précision inégalée à ce jour dans l’univers des joysticks de jeu avec : - un capteur magnétique 3D (Hall Effect) sur le manche d’une résolution de plus de 268 millions de valeurs sur l’ensemble des axes X et Y (soit 16384 x 16384) alors que les systèmes actuels concurrents (même haut de gamme) varient aux alentours de seulement 1 million de valeurs (soit 1024 x 1024) - Un aimant : pour éviter toute friction et garantir une précision illimitée dans le temps - Un ressort de manche hélicoïdal 2.8mm : pour une tension ferme, linéaire et ultra fluide.

RETRO-ECLAIRAGE Pour encore plus de précision le centre du manche du T-16000M ne possède aucune zone morte. Pour le symboliser, son centre se rétro-éclaire en vert dès que vous bougez le manche (et ce même très légèrement) et s’éteint après 3 secondes d’inactivité lorsque vous le ramenez au centre parfait.

Votre joystick dispose d’une manette des gaz (5) grâce à laquelle vous pourrez aisément contrôler l’accélération de votre appareil.

1. Gâchette numérique

2. Croix multidirectionnelle Point de Vue

3. Cache-vis Droitier

4. Palonnier par rotation du manche avec

7. Vis pour rotation du Repose-main avec

position Droitier ou Gaucher

8. Repose-pouce Droitier

9. Connecteur USB PC

12. Sélecteur Boutons Droitier ou Gaucher2/6

FONCTION PALONNIER Votre joystick dispose d’une fonction palonnier (4) qui correspond dans un avion aux pédales actionnées par le pilote pour faire braquer la gouverne de direction, permettant de faire pivoter l’avion autour de son axe vertical (entraînant ainsi un virage de l’avion vers la gauche ou la droite). Cette fonction palonnier est accessible sur votre joystick par rotation du manche vers la gauche ou la droite

CROIX MULTIDIRECTIONNELLE « POINT DE VUE »

Votre joystick est doté d’une croix point de vue (2) qui, comme son nom l’indique, vous permettra (dans les jeux le permettant) de surveiller instantanément tout ce qui se passe autour de votre avion. Il vous suffit pour cela, depuis le menu de configuration de votre jeu, de programmer les différentes vues (vue arrière, vue sur la gauche, vue sur la droite, mais aussi vues externes) sur les directions de la croix point de vue. Vous pouvez bien entendu réserver la croix point de vue à d’autres utilisations (tir, etc.). SYSTEME AMBIDEXTRE

Votre joystick T-16000M à l’avantage d’être entièrement ambidextre afin de s’adapter parfaitement à tous les joueurs qu’ils soient droitiers ou gauchers. Pour ce faire, 3 éléments sont ajustables : la disposition des boutons sur la base, le repose- main ainsi que le repose-pouce.

Pour ajuster la position des 12 boutons situés sur la base en mode « DROITIER », positionnez le sélecteur (12) situé sous la base du joystick sur « RIGHT HANDED » :

Pour ajuster la position des boutons en mode « GAUCHER », positionnez le sélecteur (12) situé sous la base du joystick sur « LEFT HANDED » : AJUSTER LE REPOSE-MAIN EN MODE DROITIER OU GAUCHER

Par défaut, le repose-main du manche est positionné en mode DROITIER. Pour l’ajuster en mode GAUCHER : A) A l’aide d’un petit tournevis, dévissez légèrement (sans la retirer) la petite vis (7) du repose-main situé à gauche de celui-ci. B) Tournez le « repose-main » de 180°. C) Revissez complètement la vis du repose-main (désormais situé à droite). Remarque : Effectuez l’opération inverse pour revenir en mode Droitier.3/6 AJUSTER LE REPOSE POUCE EN MODE DROITIER OU GAUCHER

Par défaut, le repose-pouce du manche est positionné en mode DROITIER. Pour l’ajuster en mode GAUCHER : A) Retirez le « cache-vis Droitier » (3) situé à droite du manche. B) A l’aide d’un petit tournevis, dévissez et retirez complètement la longue vis désormais accessible (à droite du manche). C) Retirez le repose-pouce Droitier (8) situé à gauche du manche. D) Positionnez le repose-Pouce Gaucher (10) (inclus séparément dans la boite du joystick) à droite du manche. E) Positionnez et vissez au maximum la longue vis à gauche du manche afin de fixer le repose-pouce Gaucher. F) Positionnez le cache-vis Gaucher (11) (inclus séparément dans la boite du joystick) à gauche du manche. Remarque : Effectuez l’opération inverse pour revenir en mode Droitier.

1. Reliez le connecteur USB (9) à l'un des ports USB de votre unité centrale.

Windows XP, Vista, 7 ou 8 détectera automatiquement le nouveau périphérique.

3. L'installation des pilotes est automatique.

Suivez les instructions affichées à l'écran pour terminer l'installation.

4. Sélectionnez Démarrer/Paramètres/Panneau de configuration puis double-cliquez sur

Contrôleurs de jeu La boîte de dialogue Contrôleurs de jeu affichera le nom du joystick avec l'état OK.

5. Dans le Control Panel, cliquez sur Propriétés pour tester et visualiser l’ensemble des

fonctions. Vous êtes maintenant prêt à jouer !

REMARQUES IMPORTANTES SUR « PC »

Lorsque vous branchez votre joystick : laissez toujours le manche et le palonnier centrés et évitez de les déplacer (pour éviter tout problème de calibration).4/6

• Mon joystick ne fonctionne pas correctement ou semble mal calibré : - Eteignez votre ordinateur, déconnectez votre joystick, rebranchez et relancez votre jeu. - Lorsque vous branchez votre joystick : laissez le manche et le palonnier centrés et évitez de les déplacer (pour éviter tout problème de calibration).

• Je n’arrive pas à configurer mon joystick : - Dans le menu « Options / Contrôleur / Manettes ou Joystick » de votre jeu : choisissez la configuration appropriée ou reconfigurez complètement les options du contrôleur. - Reportez-vous au manuel de l’utilisateur ou à l’aide en ligne de votre jeu pour plus d’informations.

• Mon joystick est trop ou pas assez sensible : - Votre joystick s’auto-calibre de manière autonome après quelques mouvements effectués sur les différents axes. - Dans le menu « Options / Contrôleur / Manettes ou Joystick » de votre jeu : ajustez la sensibilité et les zones mortes de votre contrôleur (si l’option est disponible).

• Le rétro-éclairage central du joystick ne s’éteint pas automatiquement - Bougez très légèrement le manche afin qu’il atteigne la valeur centrale absolue et s’éteigne après 3 secondes d’inactivité.5/6 INFORMATIONS RELATIVES A LA GARANTIE AUX CONSOMMATEURS Dans le monde entier, Guillemot Corporation S.A. (ci-après « Guillemot ») garantit au consommateur que le présent produit Thrustmaster est exempt de défaut matériel et de vice de fabrication, et ce, pour une période de garantie qui correspond au délai pour intenter une action en conformité de ce produit. Dans les pays de l’Union Européenne, ce délai est de deux (2) ans à compter de la délivrance du produit Thrustmaster. Dans les autres pays, la durée de la période de garantie correspond au délai pour intenter une action en conformité du produit Thrustmaster selon la législation en vigueur dans le pays où le consommateur avait son domicile lors de l’achat du produit Thrustmaster (si une telle action en conformité n’existe pas dans ce pays alors la période de garantie est de un (1) an à compter de la date d’achat d’origine du produit Thrustmaster). Nonobstant ce qui précède, les batteries sont garanties six (6) mois à compter de la date d’achat d’origine. Si, au cours de la période de garantie, le produit semble défectueux, contactez immédiatement le Support Technique qui vous indiquera la procédure à suivre. Si le défaut est confirmé, le produit devra être retourné à son lieu d’achat (ou tout autre lieu indiqué par le Support Technique). Dans le cadre de la garantie, le consommateur bénéficiera, au choix du Support Technique, du remplacement ou de la réparation du produit défectueux. Lorsque la loi applicable l’autorise, toute responsabilité de Guillemot et ses filiales (y compris pour les dommages indirects) se limite à la réparation ou au remplacement du produit Thrustmaster. Lorsque la loi applicable l’autorise, Guillemot exclut toutes garanties de qualité marchande ou d’adaptation à un usage particulier. Les droits légaux du consommateur au titre de la législation applicable à la vente de biens de consommation ne sont pas affectés par la présente garantie. Cette garantie ne s’appliquera pas : (1) si le produit a été modifié, ouvert, altéré, ou a subi des dommages résultant d’une utilisation inappropriée ou abusive, d’une négligence, d’un accident, de l’usure normale, ou de toute autre cause non liée à un défaut matériel ou à un vice de fabrication (y compris, mais non limitativement, une combinaison du produit Thrustmaster avec tout élément inadapté, notamment alimentations électriques, batteries, chargeurs, ou tous autres éléments non-fournis par Guillemot pour ce produit) ; (2) en cas de non respect des instructions du Support Technique ; (3) aux logiciels, lesdits logiciels faisant l’objet d’une garantie spécifique ; (4) aux consommables (éléments à remplacer pendant la durée de vie du produit : piles, coussinets de casque audio, par exemple) ; (5) aux accessoires (câbles, étuis, housses, sacs, dragonnes, par exemple) ; (6) si le produit a été vendu aux enchères publiques. Cette garantie n’est pas transférable. Stipulations additionnelles à la garantie Aux États-Unis d’Amérique et au Canada, cette garantie est limitée au mécanisme interne et au boîtier externe du produit. En aucun cas, Guillemot ou ses sociétés affiliées ne sauraient être tenues responsables envers qui que ce soit de tous dommages indirects ou dommages accessoires résultant du non respect des garanties expresses ou implicites. Certains États/Provinces n’autorisent pas la limitation sur la durée d’une garantie implicite, ou l’exclusion ou la limitation de responsabilité pour les dommages indirects ou accessoires, de sorte que les limitations ou exclusions ci-dessus peuvent ne pas vous être applicables. Cette garantie vous confère des droits spécifiques ; vous pouvez également bénéficier d’autres droits qui peuvent différer d’un État/Province à l’autre. Responsabilité Lorsque la loi applicable l’autorise, Guillemot Corporation S.A. (ci-après « Guillemot ») et ses filiales excluent toute responsabilité pour tous dommages causés par un ou plusieurs des faits suivants: (1) le produit a été modifié, ouvert, altéré, (2) l’irrespect des instructions de montage, (3) l’utilisation inappropriée ou abusive, la négligence, l’accident (un choc, par exemple), (4) l’usure normale du produit. Lorsque la loi applicable l’autorise, Guillemot et ses filiales excluent toute responsabilité pour tout dommage dont la cause n’est pas liée à un défaut matériel ou à un vice de fabrication du produit (y compris, mais non limitativement, tout dommage causé directement ou indirectement par tout logiciel, ou par une combinaison du produit Thrustmaster avec tout élément inadapté, notamment alimentations électriques, batteries, chargeurs, ou tous autres éléments non-fournis par Guillemot pour ce produit).6/6 COPYRIGHT © 2015 Guillemot Corporation S.A. Tous droits réservés. Thrustmaster® est une marque déposée de Guillemot Corporation S.A. Windows® est une marque déposée de Microsoft Corporation aux Etats-Unis et/ou dans d’autres pays. Toutes les autres marques sont la propriété de leurs propriétaires respectifs. Illustrations non contractuelles. Le contenu, la conception et les spécifications sont susceptibles de changer sans préavis et de varier selon les pays. Fabriqué en Chine. RECOMMANDATION RELATIVE A LA PROTECTION DE L’ENVIRONNEMENT En fin de vie, ce produit ne doit pas être éliminé avec les déchets ménagers normaux mais déposé à un point de collecte des déchets d'équipements électriques et électroniques en vue de son recyclage. Ceci est confirmé par le symbole figurant sur le produit, le manuel utilisateur ou l’emballage. En fonction de leurs caractéristiques, les matériaux peuvent être recyclés. Par le recyclage et par les autres formes de valorisation des déchets d'équipements électriques et électroniques, vous contribuez de manière significative à la protection de l’environnement. Veuillez consulter les autorités locales qui vous indiqueront le point de collecte concerné. Informations à conserver. Les couleurs et décorations peuvent varier. Ce produit est en conformité avec l’ensemble des normes relatives aux enfants de plus de 14 ans. Il ne convient pas aux enfants de moins de 14 ans. www.thrustmaster.com
