MODE D'EMPLOI SL20 Cube Eurom

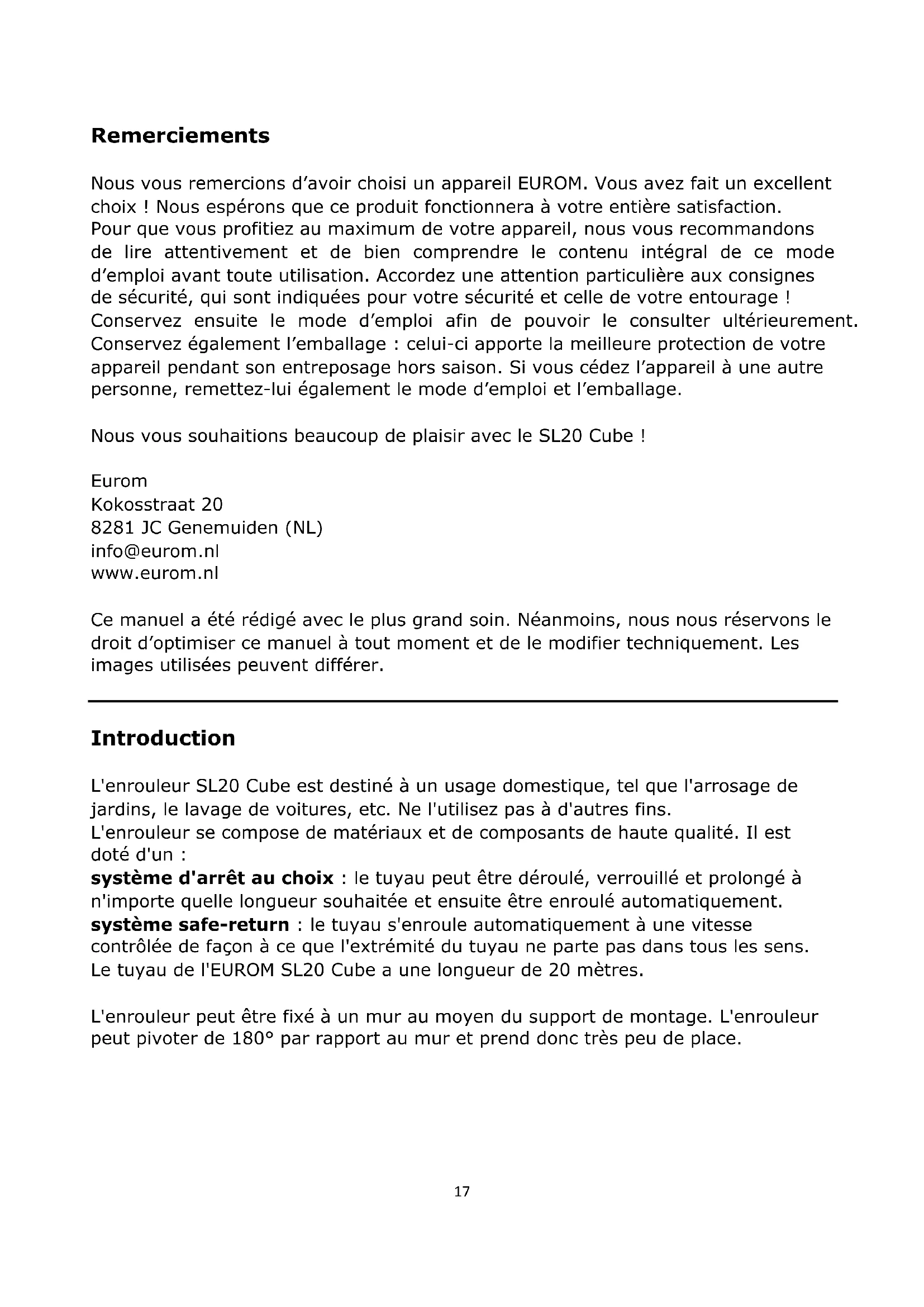

Introduction L'enrouleur SL20 Cube est destiné à un usage domestique, tel que l'arrosage de jardins, le lavage de voitures, etc. Ne l'utilisez pas à d'autres fins. L'enrouleur se compose de matériaux et de composants de haute qualité. Il est doté d'un : système d'arrêt au choix : le tuyau peut être déroulé, verrouillé et prolongé à n'importe quelle longueur souhaitée et ensuite être enroulé automatiquement. système safe-return : le tuyau s'enroule automatiquement à une vitesse contrôlée de façon à ce que l'extrémité du tuyau ne parte pas dans tous les sens. Le tuyau de l'EUROM SL20 Cube a une longueur de 20 mètres. L'enrouleur peut être fixé à un mur au moyen du support de montage. L'enrouleur peut pivoter de 180° par rapport au mur et prend donc très peu de place.18 Caractéristiques techniques Longueur tuyau 20 m Matériau tuyau PVC Matériau logement

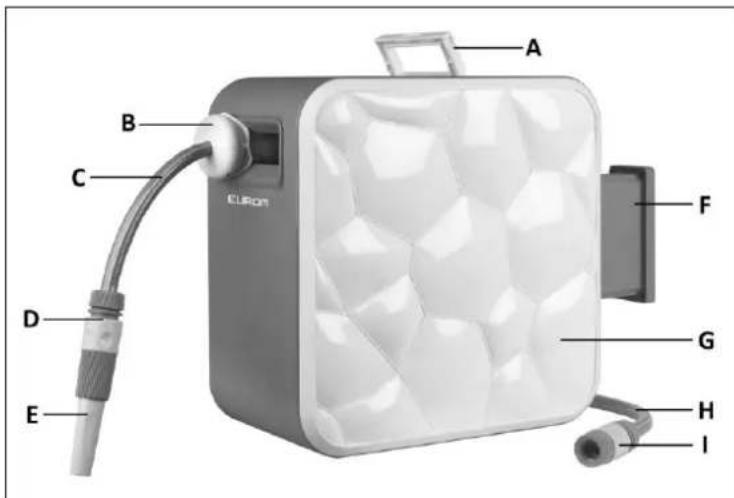

Description A. Poignée B. Arrêt de tuyau C. Tuyau D. Raccord rapide tuyau/buse E. Buse F. Support au mural G. Logement H. Tuyau d’arrivée d’eau

I. Raccord rapide tuyau

d’arrivée/robinet Installation

1. Choisissez un endroit adéquat pour l'enrouleur : sur un mur solide, à environ 80

cm au-dessus du sol et à proximité d'un robinet. Les boulons doivent pouvoir être enfoncés dans le mur sur toute leur longueur et sans jeu.

2. Fixez le support au mural au mur de façon parfaitement verticale. Pour ce faire,

réalisez 4 trous dans le mur, insérez-y les embouts délivrés et attachez le support mural avec les vis au mur. (Le support mural peut également être fixé sur une autre base, à condition que celle-ci soit suffisamment solide pour supporter le treuil d'ancrage. Le matériel délivré convient toutefois pour un mur en briques.)

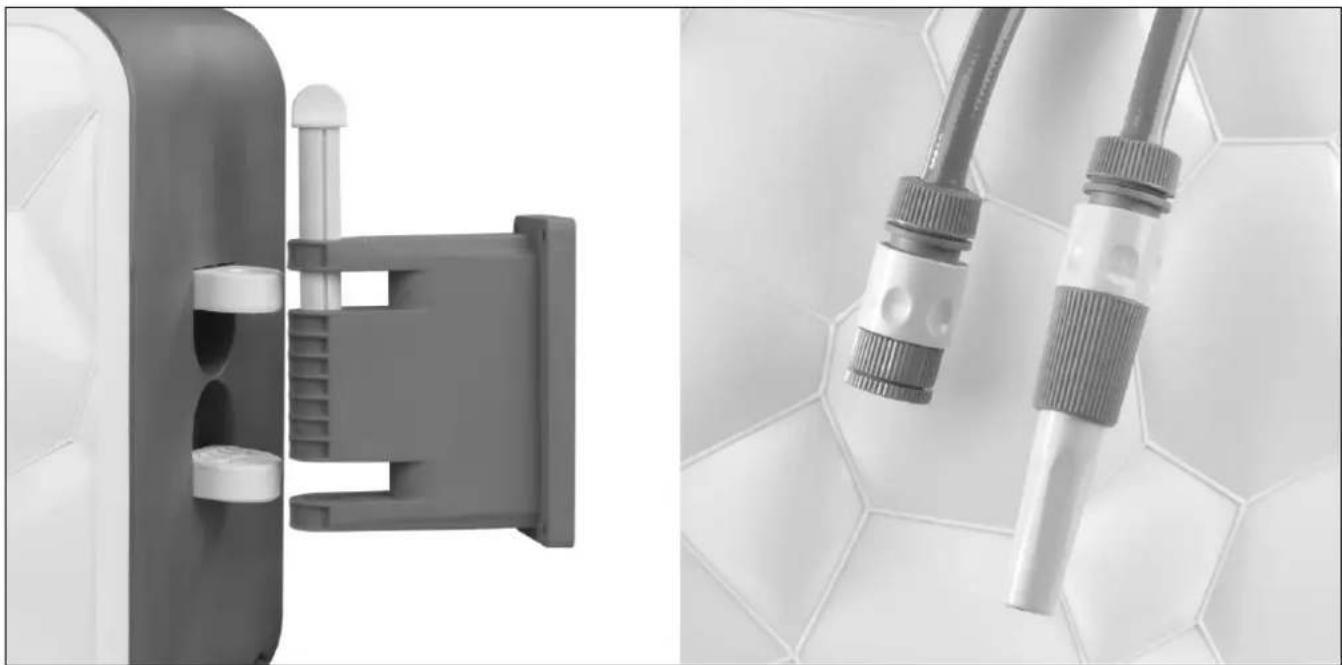

3. Maintenant, vous pouvez suspendre dans le support le treuil d'ancrage, par fixer

la broche délivrée au travers du treuil d'ancrage et du support, voir illustration.19

4. Raccordez le raccord rapide et la tête de projection au tuyau.

5. Raccordez le raccord rapide au tuyau d'arrivée d'eau et le mamelon

correspondant au robinet.

6. Votre enrouleur est installé et peut pivoter sur 180°.

Utilisation Déroulement et enroulement du tuyau Cet enrouleur est doté d'un système spécial de déroulement et d'enroulement « arrêtez où vous voulez ». Déroulez le tuyau jusqu'à la longueur souhaitée ; le tuyau se bloque automatiquement dès que vous cessez de le dérouler. Si vous tirez légèrement sur le tuyau, le Système-Automatic-Return va enrouler automatiquement le tuyau. Vous pouvez alors interrompre l'enroulement en tirant légèrement sur le tuyau, etc. Tenez toujours la tête de projection en main (pour éviter qu'elle ne parte dans tous les sens) et guidez le tuyau de l'autre main. En outre, le SL20 Cube dispose d'un Safe-Return-System, qui déroule calmement le tuyau (et donc d'une manière plus sécurisée). Si le tuyau est tourné par endroit, déroulez-le sur toute la longueur, enlevez les torsions et laissez le tuyau s'enrouler en souplesse, régulièrement et de façon contrôlée. Fonctionnement Raccordez le tuyau d'arrivée d'eau au robinet. Si vous ouvrez le robinet, de l'eau passe par le tuyau jusqu'à la buse. Vous pouvez à présenter arroser. Veillez à ce que la buse soit ouverte ! Le jet peut être réglé par rotation de l'embout de la tête de projection. Le raccord rapide entre le tuyau et la buse peut éventuellement recevoir une autre tête ou une longueur de tuyau supplémentaire. L'allongement du tuyau se traduit20 par une diminution de la pression ! Après chaque utilisation, fermez le robinet et ouvrez encore quelques instants la du se pour laisser s'échapper la pression de l'eau. Attention ! Ne laissez pas passer des produits chimiques ou des matières solides par le tuyau et évitez tout contact entre l'extérieur du tuyau et des matières acides ou des objets tranchants risquant d'endommager le tuyau. Après utilisation, toujours laisser s'écouler l'eau et enrouler le tuyau dans l'enrouleur. L'eau chauffée par le soleil et une pression élevée de l'eau peuvent endommager l'intérieur du tuyau. Le tuyau devient moins flexible quand les températures sont basses. Veillez toujours à ce que l'eau restant dans le tuyau ne puisse pas geler ; mettez toujours l'enrouleur à l'intérieur par temps froid ! Cet enrouleur ne convient pas au transport d'eau potable ! Nettoyage et entretien Si le tuyau est sale, nettoyez-le avant de le rentrer dans l'enrouleur. Utilisez à cet effet un chiffon (éventuellement légèrement humide). Veillez à ce que le tuyau soit sec lorsque vous l'enroulez afin d'éviter la pénétration d'humidité dans l'enrouleur ! Le boîtier peut également être nettoyé avec un chiffon humide. N'utilisez pas de produits nettoyants agressifs ou de produits chimiques ; ceux-ci attaquent le matériau ! Ne plongez jamais (des parties de) l'enrouleur dans de l'eau ! Le montage de l'enrouleur dans un endroit couvert prolonge sa durée de vie. Lorsque l'enrouleur est placé à l'extérieur et exposé à la pluie et au soleil, les composants métalliques et en plastique et le mécanisme d'enroulement subissent une érosion qui réduit la durée de vie de l'appareil. N'exposez jamais l'enrouleur au gel, surtout lorsque de l'eau se trouve encore dans le tuyau ! Si vous n'utilisez pas l'enrouleur, il est recommandé de le ranger à l'intérieur, en particulier hors saison. Si le tuyau s'enroule plus difficilement après un certain temps, le ressort peut être détendu. Il convient de le remettre sous tension. Adressez-vous à votre service après-vente. L'enrouleur ne comporte pas de composants que vous pouvez ou êtes autorisé à entretenir. En cas de défaut, adressez-vous à votre fournisseur ou à votre service après-vente. N'ouvrez jamais le boîtier !21
