SL20 Cube - Tubo da giardino Eurom - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Avvolgitubo per giardino
Marca	Eurom
Modello	SL20 Cube
Lunghezza del tubo	20 m
Materiale del tubo	PVC
Materiale dell'alloggiamento	Polipropilene (PP)
Pressione massima	24 bar
Temperatura dell'acqua ammissibile	0 °C a 45 °C
Diametro interno del tubo	12,5 mm
Raccordo rubinetto	1/2" e 3/4" filettatura interna
Dimensioni (L x P x A)	36 x 20 x 37,5 cm
Peso	7,7 kg
Sistema di arresto	Sistema "fermati dove vuoi" con blocco automatico
Safe-Return-System	Sì, avvolgimento a velocità controllata
Rotazione a parete	180°
Utilizzo	Domestico (irrigazione giardino, lavaggio auto)
Installazione	Fissaggio a parete con supporto fornito
Pulizia	Panno umido, senza prodotti aggressivi
Sicurezza	Non adatto per acqua potabile, non esporre al gelo
Manutenzione	Non aprire l'involucro, molla da far revisionare dal servizio assistenza
Smaltimento	Riciclaggio tramite punti di raccolta
Contenuto della confezione	Avvolgitubo, supporto a parete, tubo 20m, ugello, raccordi rapidi

Domande frequenti - SL20 Cube Eurom

Qual è la lunghezza del tubo dell'Eurom SL20 Cube?

Il tubo dell'Eurom SL20 Cube misura 20 metri.

Quale pressione massima può sopportare il tubo?

La pressione massima ammissibile è di 24 bar.

Posso utilizzare l'avvolgitubo per acqua potabile?

No, questo avvolgitubo non è adatto al trasporto di acqua potabile.

Come installare l'avvolgitubo a parete?

Fissare il supporto a parete fornito su un muro solido a circa 80 cm da terra, quindi appendere l'avvolgitubo e bloccarlo con il perno. L'avvolgitubo può ruotare di 180°.

Come funziona il sistema di arresto automatico?

Srotolare il tubo alla lunghezza desiderata: si blocca automaticamente. Per avvolgere, tirare leggermente il tubo per attivare il Safe-Return-System che lo avvolge a velocità controllata. È possibile interrompere l'avvolgimento tirando di nuovo.

Cosa fare se il tubo non si avvolge più correttamente?

Se la molla è allentata, contattare il servizio assistenza per rimontarla. Non aprire mai l'involucro da soli.

L'avvolgitubo resiste al gelo?

No, l'avvolgitubo non deve essere esposto al gelo. Svuotare l'acqua dal tubo e riporre l'apparecchio all'interno in inverno.

Come pulire l'avvolgitubo e il tubo?

Utilizzare un panno umido senza prodotti aggressivi. Pulire il tubo prima di avvolgerlo e assicurarsi che sia asciutto per evitare l'umidità nell'involucro.

Si può aggiungere una prolunga o un altro ugello?

Sì, il raccordo rapido consente di collegare altri accessori. Attenzione, l'aggiunta di lunghezza riduce la pressione dell'acqua.

Come smaltire l'apparecchio a fine vita?

Non gettare l'apparecchio nei rifiuti domestici. Depositarlo in un punto di raccolta per il riciclaggio di apparecchiature elettriche ed elettroniche (anche se non elettrico, il simbolo si applica).

MANUALE UTENTE SL20 Cube Eurom

Istrucioni per l'uso (IT) (pagina 22)

Bruksanvisning (SV) (sida 27)

Bruksanvisning (NO) (side 32)

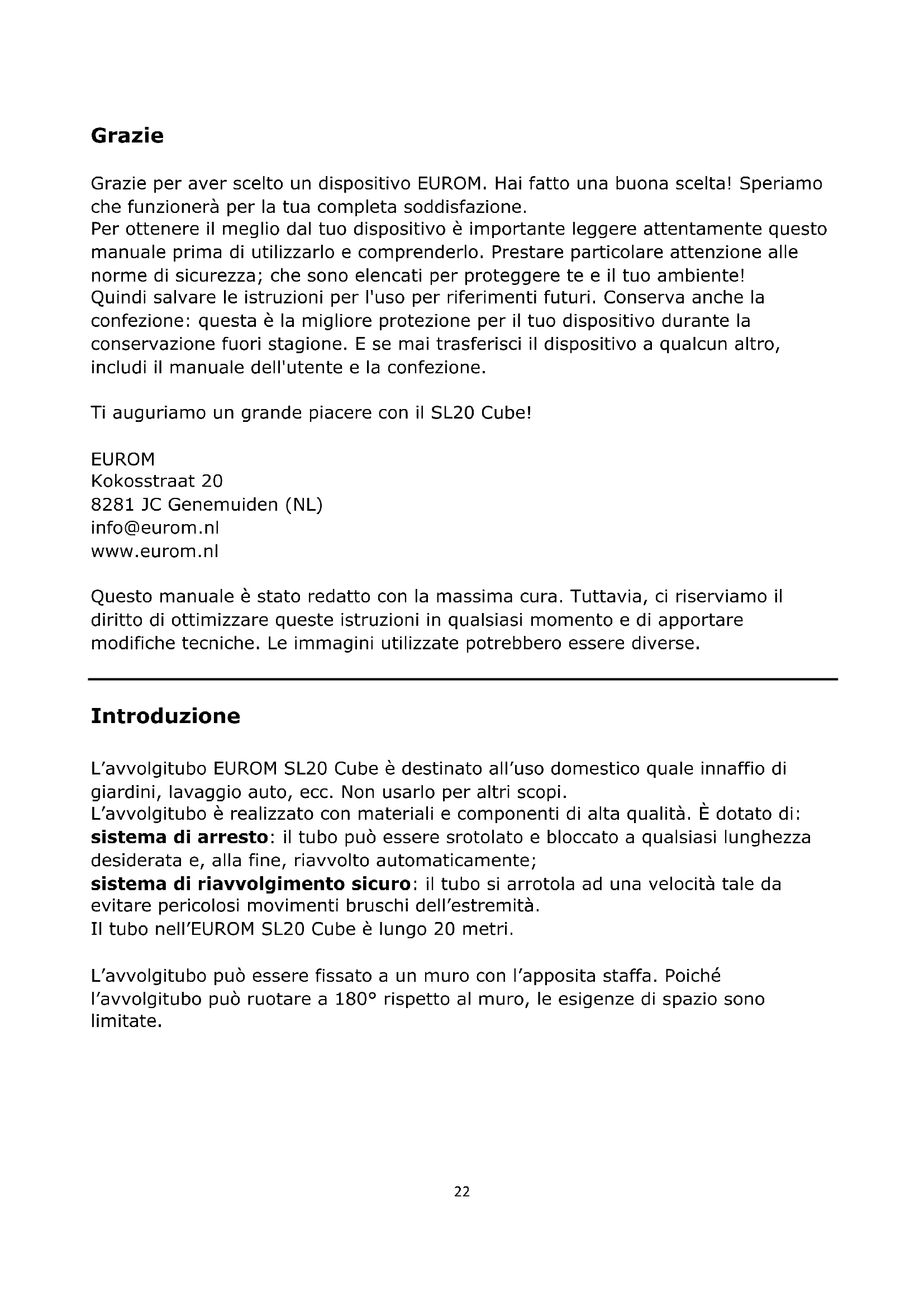

Grazie per aver scelto un dispositivo EUROM. Hai fatto una buona scelta! Speriamo che funzionerà per la tua completa soddisfazione.

Per ottenere il meglio dal tuo dispositivo è importante leggere attentamente questo manuale prima di utilizzarlo e comprenderlo. Prestare particolare attenzione alle norme di sicurezza; che sono elencati per proteggere te e il tuo ambiente!

Quindi salvare le istruzioni per l'uso per riferimenti futuri. Conserva anche la confezione: questa è la migliore protezione per il tuo dispositivo durante la conservazione fuori stagione. E se mai trasferisci il dispositivo a qualcun altro, includi il manuale dell'utente e la confezione.

Ti auguriamo un grande piacere con il SL20 Cube!

EUROM

Kokosstraat 20

8281 JC Genemuiden (NL)

[e-mail]

www.eurom.nl

Questo manuale è stato redatto con la massima cura. Tuttavia, ci riserviamo il diritto di ottimizzare queste istruzioni in qualsiasi momento e di apportare modifiche tecniche. Le immagini utilizzate potrebbero essere diverse.

Introduzione

L'avvolgitubo EUROM SL20 Cube è destinato all'uso domestico quale innaffio di giardini, lavaggio auto, ecc. Non usarlo per altri scopi.

L'avvolgitubo è realizzato con materiali e componenti di alta qualità. È dotato di:

sistema di arresto: il tubo può essere srotolato e bloccato a qualsiasi lunghezza desiderata e, alla fine, riavvolto automaticamente;

sistema di riavvolgimento sicuro: il tubo si arrotola ad una velocità tale da evitare pericolosi movimenti bruschi dell'estremità.

Il tubo nell'EUROM SL20 Cube è lungo 20 metri.

L'avvolgitubo può essere fissato a un muro con l'apposita staffa. Poiché l'avvolgitubo può ruotare a 180° rispetto al muro, le esigenze di spazio sono limitate.

Dati tecnici

Lunghezza tubo	20 m
Materiale tubo	PVC
Materiale armadietto	PP
Pressione max	24 bar
Temperatura dell'acqua	0-45°C
Diametro interno tubo	12'' (12,5 mm)
Attacco rubinetto	12'' + 34'' filettatura interna
Dimensioni	36 x 20 x37,5 cm
Peso	7,7 kg

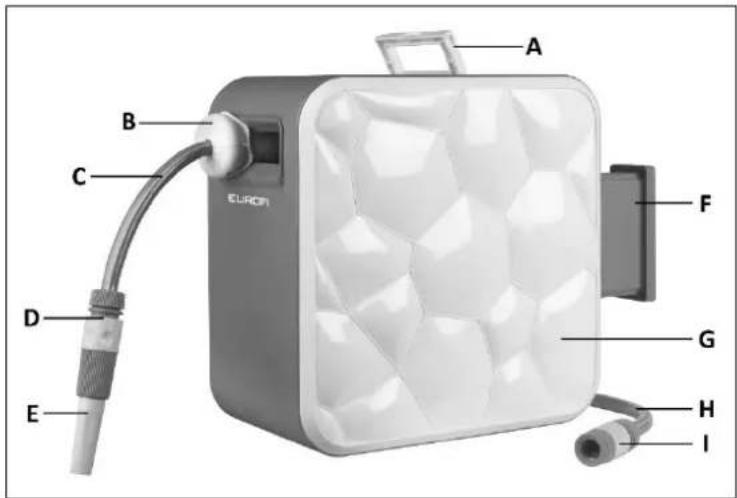

Descrizione

A. Maniglia
B. Fermatubo
C. Tubo flessibile
D. Attacco tubo/spruzzatore
E. Spruzzatore
F. Staffa
G. Armadietto
H. Tubo ingresso acqua
I. Attacco rapido tubo di ingresso/rubinetto

Scegliere un luogo adatto per l'avvolgitubo: un muro solido, circa 80 cm al di sopra del terreno e in prossimità di un rubinetto. Le viti devono poter essere fissate interamente e saldamente nel muro.

1. Fissare la staffa al muro in posizione perfettamente verticale. A tal fine, creare 4 fori nel muro, inserirvi i tasselli in dotazione e fissare la staffa al muro con le viti (la staffa può anche essere fissata ad altro supporto, purché sufficientemente resistente da sostenere l'avvolgitubo. Il materiale in dotazione è tuttavia adatto a un muro in pietra).

2. È così possibile appendere l'avvolgitubo alla staffa. Inserire il perno in dotazione attraverso l'avvolgitubo e la staffa, vedi foto.

1. Inserire l'attacco e lo spruzzatore sul tubo.

2. Collegare l'attacco al tubo di ingresso acqua e il relativo ugello al rubinetto.

3. L'avvolgitubo è così installato e può ruotare a 180°.

Uso

Svolgimento e avvolgimento tubo

L'avvolgitubo è dotato di uno speciale sistema arresta-tubo. Tirare il tubo fino alla lunghezza desiderata: quando si smette di tirare, il tubo si bloccherà automaticamente. Con un leggero strappo al tubo, il sistema di riavvolgimento automatico inizierà quindi a riavvolgere automaticamente il tubo. È possibile anche interrompere il riavvolgimento del tubo tirandolo leggermente. Durante il riavvolgimento, mantenere sempre lo spruzzatore con una mano (per evitarne movimenti bruschi) e guidare il tubo con l'altra. Lo SL20 Cube dispone inoltre di un sistema di riavvolgimento sicuro che riavvolge il tubo in maniera più lenta (e dunque più sicura).

Se il tubo si blocca, estarlo completamente, rimuovere eventuali avvoltolamenti e lasciar rientrare il tubo nell'avvolgitubo con un movimento fluido, regolare e costante.

Funzionamento

- Collegare il tubo di ingresso acqua al rubinetto. Aprendo il rubinetto, l'acqua scorrerà nel tubo fino allo spruzzatore, consentendo di innaffiare. Accertarsi che lo spruzzatore sia aperto! Ruotando l'estremità dello spruzzatore è possibile regolare lo spruzzo.

- Se lo si desidera, sull'attacco tra tubo e spruzzatore può essere fissato un altro spruzzatore o un ulteriore tubo. Ricordare però che prolungando il tubo è possibile che si verifichi un calo della pressione.

- Chiudere il rubinetto dopo ogni uso e aprire quindi ancora una volta lo spruzzatore per rilasciare la pressione dell'acqua.

Attenzione!

• Non introdurre agenti chimici o sostanze solide nel tubo e non lasciare che l'esterno venga a contatto con sostanze aggressive od oggetti taglienti: potrebbero derivarne danni.
• Dopo l'uso, far uscire sempre dal tubo tutta l'acqua, quindi riavvolgere il tubo sull'avvolgitubo. L'acqua riscaldata dal sole e/o una forte pressione idrica possono danneggiare il tubo all'interno.
• In caso di temperature estremamente basse, il tubo può perdere in flessibilità. Accertarsi che non resti mai acqua nel tubo, che potrebbe congelarsi, ma portare sempre l'avvolgitubo all'interno in caso di freddo.
  • L'avvolgitubo non è adatto al trasporto di acqua potabile.

Pulizia e manutenzione

• Se il tubo è sporco, pulirlo prima che venga riavvolto passandovi sopra un panno (eventualmente inumidito). Accertarsi che il tubo sia asciutto quando viene riavvolto, così da prevenire la formazione di umidità nell'avvolgitubo.
• Se necessario, anche l'armadietto può essere pulito con un panno. Non usare detergenti aggressivi o agenti chimici che possono danneggiare il materiale. Non immergere mai l'avvolgitubo (o sue parti) in acqua.
• Montando l'avvolgitubo in un luogo coperto se ne prolunga la durata. Se viene esposto alla pioggia e alla luce solare, tanto le parti metalliche quanto quelle in plastica e il meccanismo di riavvolgimento possono essere soggetti a erosione, riducendone la durata.
  • Non esporre mai l'avvolgitubo al gelo, ancor più se nel tubo è rimasta dell'acqua.
• Quando non in uso, si consiglia di riporre l'avvolgitubo all'interno, ancor più al termine della bella stagione.
• Se il tubo dopo qualche tempo si riavvolge con difficoltà, la molla potrebbe essersi allentata e la tensione deve essere nuovamente regolata. Rivolgersi al centro di assistenza.
• L'avvolgitubo non contiene componenti interni che necessitano di manutenzione. In caso di guasto rivolgersi al proprio fornitore o centro di assistenza. Non aprire mai da sé l'armadietto!

Smaltimento

Nell'UE questo simbolo indica che questo prodotto non può essere smaltito con i normali rifiuti domestici. I dispositivi scartati contengono materiali di valore che possono essere riciclati per salvaguardare l'ambiente e la salute da rifiuti non regolamentati. Portare i dispositivi dismessi presso un punto di raccolta dei rifiuti o riferirsi al venditore presso cui ha comprato il dispositivo. Questi possono occuparsi del riciclaggio del maggior numero di parti del dispositivo.

Dichiarazione CE

Con la presente, Eurom – Kokosstraat 20 – 8281 JC - Genemuiden-NL dichiara che l'avvolgitubo EUROM, il tipo SL20 Cube è conforme ed è conforme alle seguenti linee guida e standard:

Direttiva macchine 2006/42/EC

EN ISO 12100:2010

RoHS 2011/65/EU&(EU)2015/863

Genemuiden, 12-11-2020

W.J. Bakker, alg. dir.
