MODE D'EMPLOI RPWL4045A2000 HONEYWELL

RPWL4045A2000 Lire avant d’installation. Notice d’installation Adaptateur de sonnette sans l Préparation AdaptateurChevilles muralesVis à tête plateTournevis cruciformeTournevis normalPerceuse et mèche de 6 mm (1/4 po) Matériel requis pour l’installationVous trouverez dans la boîte Pile CR2032Plaque murale Sécurité Coupez l’électricité. Pour vous protéger ainsi que pour protéger votre équipement, coupez l’alimentation au niveau du disjoncteur contrôlant la sonnette. Avant de commencer l’installation, veuillez noter les avertissements de sécurité suivants:

• Suivez toujours les conseils du fabricant lorsque vous utilisez des outils électriques, et portez l’équipement de protection approprié (p. ex., lunettes de sécurité) lors du perçage des trous, etc.

• Avant de percer des trous dans les murs, vérifiez qu’il n’y a pas de câbles électriques et de conduites d’eau cachés. En cas de doute, il est recommandé d’utiliser un localisateur de câbles/conduites. Pour obtenir de l’aide, veuillez visiter honeywellhome.com ou composer le 1-800-468-1502.Câblage

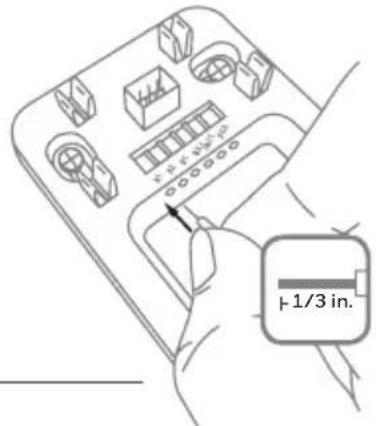

1. Assurez-vous qu’au moins 1/3po de chaque fil est exposé

pour faciliter l’insertion dans les cosses de câble.

2. Insérez les fils dans les bornes appropriées. Consultez les

schémas de câblage ci-dessous.

3. Branchez les fils aux bornes de l’adaptateur. Vous

pouvez connecter un ou deux boutons-poussoirs ou transformateurs de sonnette. A1/A2 Connexion à un bouton-poussoir B1/B2 Connexion à un deuxième bouton-poussoir (si utilisé) AC1 Connexion à un transformateur de tension secteur (si utilisé) AC2 Non utilisé

4. Lorsque le câblage est terminé, rétablissez le courant.

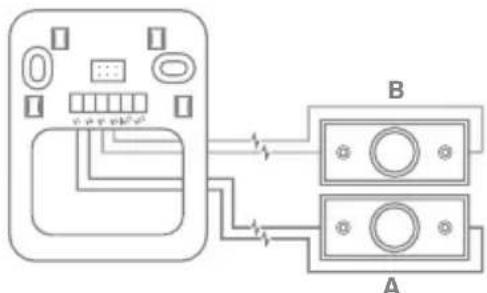

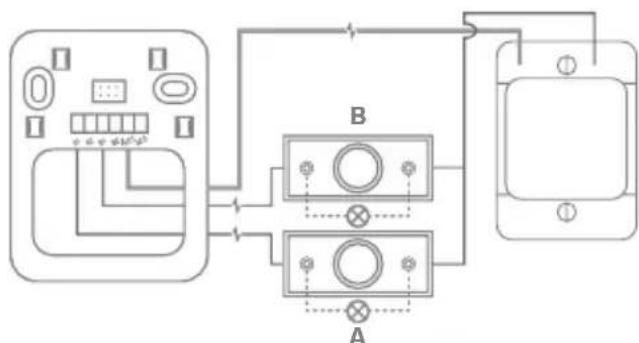

Câblage de 1 (A seulement) ou 2 (A et B) boutons-poussoirs Câblage de 1 (A seulement) ou 2 (A et B) boutons-poussoirs avec un transformateur Installation de l’adaptateur

1. Détachez l’adaptateur de la plaque murale.

2. Ouvrez le couvercle de la pile dans l’adaptateur sans fil et installez la

3. Retirez le carillon de sonnette existant du mur.

4. Vissez la plaque murale au mur à l’aide des vis et des chevilles

incluses (si vous n’utilisez pas les chevilles existantes). Percer des trous de 1/4po pour les chevilles. Choix de l’emplacement Choisissez un emplacement éloigné des sources de chaleur et non situé sur un objet mobile (comme une porte).Couplage de l’adaptateur et de la sonnette

1. Appuyez trois secondes sur le bouton de réglage de la sonnette.

2. Appuyez sur le bouton situé à l’arrière de l’adaptateur.

3. Dans les 12 secondes après avoir appuyé sur le bouton de

l’adaptateur, appuyez sur le bouton Musique pour sélectionner la mélodie de la sonnette.

4. Dans les 12 secondes après avoir appuyé sur le bouton de l’adaptateur, appuyez sur

le bouton Soleil pour sélectionner une couleur de halo lumineux (si disponible) pour la sonnette.

5. Lorsque le câblage est terminé, enclenchez l’adaptateur sans fil sur la plaque murale.

Entretien L’adaptateur ne nécessite aucun entretien excepté le remplacement périodique de la pile. Si vous utilisez une pile correcte, sa durée de vie devrait être d’environ :

• 2 ans maximum; remplacez par une pile CR2032 au lithium Alerte de pile faible Lorsque la pile de l’adaptateur est faible, un voyant à DEL situé à l’avant de l’adaptateur émet 3 clignotements courts jusqu’à ce que la pile soit remplacée. Caractéristiques techniques Adaptateur de sonnette Température de fonctionnement 0°C à 50°C (32°F à 122 °F) Fréquence RF États-Unis/Canada 916,8 MHz Portée (champ ouvert) Jusqu’à 106 m (350 pi) Niveau sonore (typique) - Puissance RF <1mW Type de pile CR2032 (3 V) Durée de vie de la pile (5 activations/jour) Jusqu’à 2 ansResideo Inc., 1985 Douglas Drive North Golden Valley, MN 55422 www.resideo.com 33-00195EFS-07 33-00195EFS—07 M.S. Rev. 04-22 | Imprimé aux États-Unis © 2022 Resideo Technologies, Inc. Tous droits réservés. La marque de commerce Honeywell Home est utilisée avec l’autorisation d’Honeywell International, Inc. Ce produit est fabriqué par Resideo Technologies, Inc. et ses sociétés affiliées. Règlement de la FCC

pouvant causer un fonctionnement non souhaité.

de la FCC. Ces limites sont conçues pour fournir une protection raisonnable contre les interférences nuisibles dans une installation résidentielle. Cet équipement génère, utilise et peut émettre de l’énergie de radiofréquence, et s’il n’est pas installé et utilisé conformément aux instructions, peut causer des interférences nuisibles aux communications radio. Il n’y a toutefois aucune garantie qu’une interférence ne se produira pas dans une installation particulière. Si cet équipement cause des interférences nuisibles à la réception radio et télévision, ce qui peut être déterminé en éteignant le dispositif et en le remettant en marche, il est recommandé à l’utilisateur de tenter de corriger l’interférence par l’une des mesures suivantes :

• Réorientez ou déplacez l’antenne réceptrice.

• Augmentez la séparation entre l’équipement et le récepteur.

• Branchez l’équipement dans la prise d’un circuit différent de celui auquel le récepteur est connecté.

• Consultez le distributeur ou un technicien radio/TV compétent pour obtenir de l’aide. Cet émetteur ne doit pas être Co-placé ou ne fonctionnant en même temps qu’aucune autre antenne ou émetteur. Cet équipement devrait

Réglementation IC CAN ICES-3(B)/ NMB-3(B) L’émetteur/récepteur exempt de licence contenu dans le présent appareil est conforme aux CNR d’Innovation, Sciences et Développement

susceptible d’en compromettre le fonctionnement.

Cet émetteur ne doit pas être Co-placé ou ne fonctionnant en même temps qu’aucune autre antenne ou émetteur. Cet équipement devrait

Garantie Garantie limitée d’un an Resideo garantit ce produit, à l’exception des piles, contre tout défaut de pièce ou de main-d’oeuvre, durant une période d’un (1) an à partir de la date d’achat par le consommateur d’origine si le produit est utilisé et entretenu convenablement. En cas de défaillance ou de mauvais fonctionnement pendant la période de garantie, Resideo remplacera ou réparera le produit, à sa discrétion. Si le produit est défectueux

vous être expédié. La présente garantie ne couvre pas les frais de retrait ou de réinstallation. La présente garantie ne s’applique pas s’il est démontré par Resideo que la défaillance ou le mauvais fonctionnement sont dus à un endommagement du produit alors que le consommateur l’avait en sa possession. La responsabilité exclusive de Resideo se limite à réparer ou à remplacer le produit conformément aux modalités susmentionnées. RESIDEO N’EST EN AUCUN CAS RESPONSABLE DES PERTES OU DOMMAGES, Y COMPRIS LES DOMMAGES INDIRECTS OU ACCESSOIRES DÉCOULANT DIRECTEMENT OU INDIRECTEMENT D’UNE VIOLATION QUELCONQUE D’UNE GARANTIE, EXPRESSE OU TACITE, APPLICABLE AU PRÉSENT PRODUIT, OU TOUTE AUTRE DÉFAILLANCE DU PRÉSENT PRODUIT. Certaines provinces ne permettent pas l’exclusion ou la restriction des dommages indirects ou accessoires et, par conséquent, la présente restriction peut ne pas s’appliquer. CETTE GARANTIE EST LA SEULE GARANTIE EXPRESSE FAITE PAR RESIDEO POUR CE PRODUIT. LA DURÉE DE TOUTE GARANTIE IMPLICITE, INCLUANT LES GARANTIES DE QUALITÉ MARCHANDE OU D’ADAPTATION À UNE UTILISATION PARTICULIÈRE, EST LIMITÉE PAR LES PRÉSENTES À LA PÉRIODE D’UNE ANNÉE DE LA PRÉSENTE GARANTIE. Certaines provinces ne permettent pas de limiter la durée des garanties tacites et, par conséquent, la présente limitation peut ne pas s’appliquer.
