TCBS 8038 - Ponceuse EINHELL - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Ponceuse à ruban
Marque	Einhell
Modèle	TCBS 8038
Puissance absorbée	800 W
Tension réseau	230 V ~ 50 Hz
Vitesse de bande	380 m/min
Taille de bande abrasive	76 x 533 mm
Poids	3,5 kg
Catégorie de protection	II
Niveau de pression acoustique (L_PA)	76 dB(A) (K=3 dB)
Niveau de puissance acoustique (L_WA)	87 dB(A) (K=3 dB)
Valeur d'émission de vibration (a_H)	3,8 m/s² (K=1,5 m/s²)
Fonctions principales	Ponçage du bois, métal, plastiques et matériaux similaires ; aspiration de poussière intégrée ; fonctionnement continu possible
Entretien et nettoyage	Nettoyer avec un chiffon humide et du savon doux ; ne pas utiliser de détergents agressifs ; éviter l'eau à l'intérieur
Sécurité	Port de protection auditive, masque anti-poussière et lunettes de protection requis ; lire les consignes de sécurité avant utilisation
Pièces détachées et réparabilité	Brosses à charbon remplaçables par un spécialiste ; bande abrasive, sac récupérateur de poussière disponibles
Volume de livraison	Ponceuse à ruban, 1 bande abrasive, 1 sac récupérateur de poussière, mode d'emploi, consignes de sécurité
Garantie	2 ans pour défauts matériels et de construction ; 6 mois pour pièces d'usure (brosses à charbon, courroie) ; 5 jours pour pièces manquantes

FOIRE AUX QUESTIONS - TCBS 8038 EINHELL

Comment changer la bande abrasive sur la ponceuse Einhell TCBS 8038 ?

Pour changer la bande abrasive, tirez le levier de serrage (10) vers l'extérieur pour relâcher la tension. Retirez la bande usée des rouleaux d'entraînement. Placez la nouvelle bande en respectant le sens de rotation (flèches sur la face intérieure correspondant à la flèche sur le rouleau). Repliez le levier de serrage pour tendre la bande.

Comment régler la course du ruban ?

Maintenez la ponceuse avec le patin de ponçage vers le haut et mettez-la en marche. Tournez la vis de réglage (2) jusqu'à ce que la bande abrasive défile centralement sur les deux rouleaux d'entraînement.

Comment mettre en marche et arrêter la ponceuse ?

Pour mettre en marche, enfoncez l'interrupteur Marche/Arrêt (5). Pour un fonctionnement continu, bloquez l'interrupteur avec le bouton de blocage (4). Pour arrêter, appuyez brièvement sur l'interrupteur.

Quels accessoires sont fournis avec la ponceuse TCBS 8038 ?

La livraison comprend la ponceuse à ruban, une bande abrasive (76 x 533 mm), un sac récupérateur de poussière, le mode d'emploi et les consignes de sécurité.

Comment nettoyer la ponceuse Einhell TCBS 8038 ?

Débranchez l'appareil. Nettoyez-le avec un chiffon humide et un peu de savon doux. N'utilisez pas de produits agressifs. Évitez que de l'eau pénètre à l'intérieur. Les fentes d'aération peuvent être nettoyées à l'air comprimé basse pression.

Que faire si les brosses à charbon font des étincelles ?

Si les brosses à charbon produisent des étincelles excessives, faites-les contrôler et remplacer par un spécialiste en électricité uniquement.

Comment aspirer la poussière pendant le ponçage ?

Poussez le sac récupérateur de poussière (12) sur le raccord d'aspiration (6). L'aspiration se fait directement à travers la bande abrasive. Videz le sac régulièrement.

Puis-je utiliser la ponceuse sur du métal ?

Oui, la ponceuse est conçue pour poncer le bois, rectifier le fer, les plastiques et matériaux similaires avec le papier de verre adapté.

Quelles sont les consignes de sécurité importantes ?

Portez toujours une protection auditive, un masque anti-poussière et des lunettes de protection. Lisez toutes les consignes de sécurité avant l'utilisation. Ne travaillez pas sur des matériaux contenant de l'amiante.

Comment stocker la ponceuse après utilisation ?

Entreposez l'appareil et ses accessoires dans un endroit sombre, sec et à l'abri du gel, inaccessible aux enfants. La température de stockage optimale est entre 5 et 30 °C. Conservez l'outil dans son emballage d'origine.

MODE D'EMPLOI TCBS 8038 EINHELL

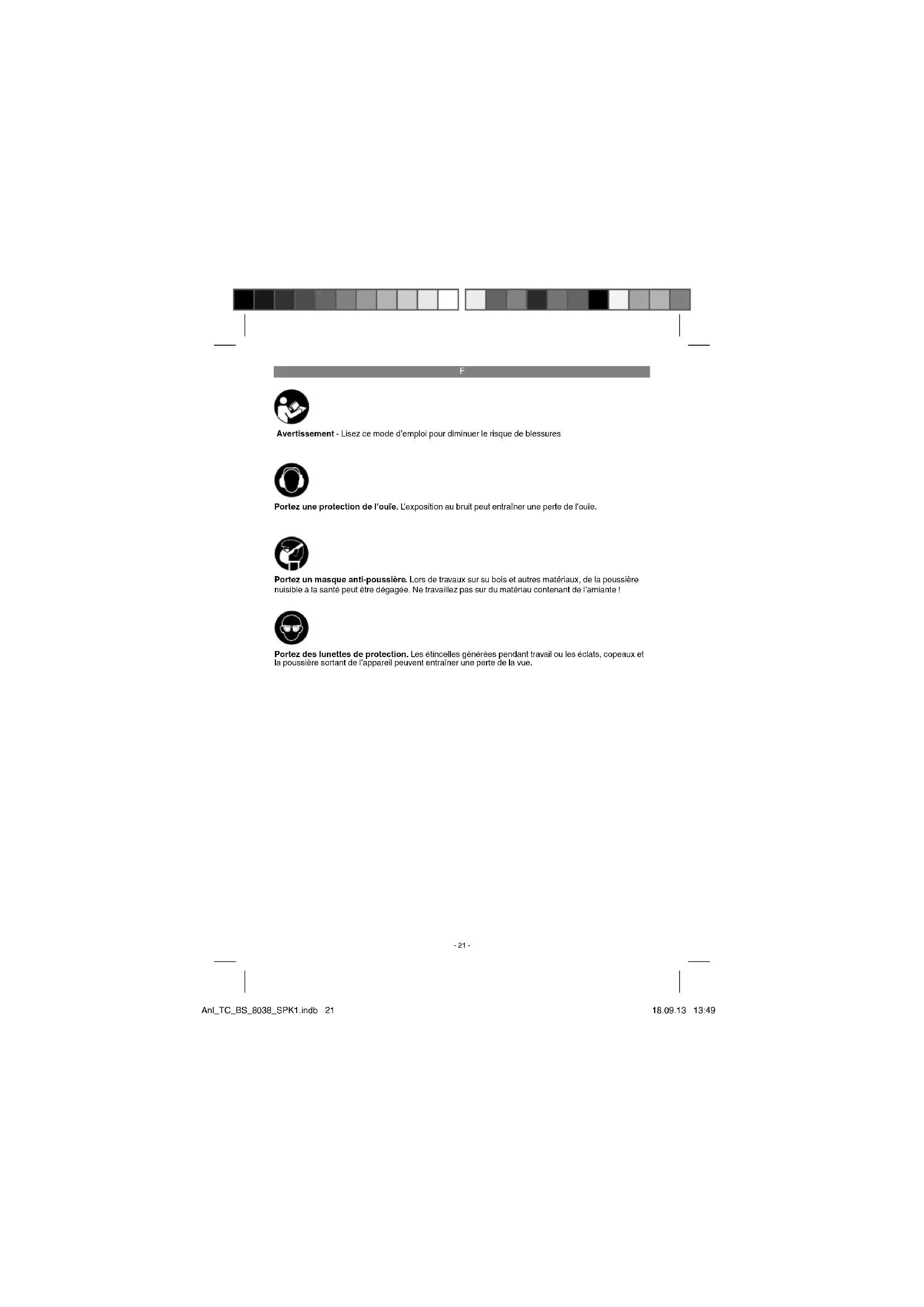

Avertissement - Lisez ce mode d'emploi pour diminuer le risque de blessures

Portez une protection de l'ouïe. L'exposition au bruit peut entraîner une perte de l'ouïe.

Portez un masque anti-poussière. Lors de travaux sur su bois et autres matériaux, de la poussière nuisible à la santé peut être dégagée. Ne travaillez pas sur du matériau contenant de l'amiante !

Portez des lunettes de protection. Les étincelles générées pendant travail ou les éclats, copeaux et la poussière sortant de l'appareil peuvent entrainer une perte de la vue.

Attention!

Lors de l'utilisation d'appareils, il faut respecter certaines mesures de sécurité afi n d'éviter des blessures et dommages. Veuillez donc lire attentivement ce mode d'emploi/ces consignes de sécurité. Veillez à le conserver en bon état pour pouvoir accéder aux informations à tout moment. Si l'appareil doit être remis à d'autres personnes, veillez à leur remettre aussi ce mode d'emploi/ces consignes de sécurité. Nous déclinons toute responsabilité pour les accidents et dommages dus au non-respect de ce mode d'emploi et des consignes de sécurité.

1. Consignes de sécurité

Vous trouverez les consignes de sécurité correspondantes dans le cahier en annexe.

Avertissement!

Veuillez lire toutes les consignes de sécurité et instructions. Tout non-respect des consignes de sécurité et instructions peut provoquer une décharge électrique, un incendie et/ou des blessures graves.

Conservez toutes les consignes de sécurité et instructions pour une consultation ultérieure.

2. Description de l'appareil et volume de livraison

2.1 Description de l'appareil (fi gure 1-2)

1. Poignées supplémentaire
2. Réglage pour ajustement de la bande abrasive
3. Bouton de blocage
4. Interrupteur Marche/Arrêt
5. Raccord pour sac récupérateur de poussière
6. Poignée
7. Rouleaux d'entraînement
8. Patin de ponçage
9. Levier de serrage pour bande abrasive
10. Bande abrasive
11. Sac récupérateur de poussière

2.2 Volume de livraison

Veuillez contrôler si l'article est complet à l'aide de la description du volume de livraison. S'il manque des pièces, il faut vous adresser dans un délai de 5 jours ouvrables maximum après votre achat à notre service après-vente ou au magasin

de bricolage compétent le plus proche muni d'une preuve d'achat valable. Veuillez consulter pour cela le tableau des garanties dans les conditions de garantie à la fin du mode d'emploi.

• Ouvrez l'emballage et prenez l'appareil en le sortant avec précaution de l'emballage.
• Retirez le matériel d'emballage tout comme les sécurités d'emballage et de transport (s'il y en a).
  • Vérifiez si la livraison est bien complète.
• Contrôlez si l'appareil et ses accessoires ne sont pas endommagés par le transport.
• Conservez l'emballage autant que possible jusqu'à la fin de la période de garantie.

Attention!

L'appareil et le matériel d'emballage ne sont pas des jouets ! Il est interdit de laisser des enfants jouer avec des sacs et des fi lms en plastique et avec des pièces de petite taille. Ils risquent de les avaler et de s'étouff er !

• Ponceuse à ruban
• 1 x Bande abrasive
• 1 x Sac récupérateur de poussière
• Mode d'emploi d'origine
• Consignes de sécurité

3. Utilisation conforme à l'aff ectation

La ponceuse à ruban est destinée à poncer le bois, rectifi er le fer, les matières plastiques et autres matériaux du même type en utilisant le papier de verre adapté en fonction.

La machine doit exclusivement être employée conformément à son aff ectation. Chaque utilisation allant au-delà de cette aff ectation est considérée comme non conforme. Pour les dommages en résultant ou les blessures de tout genre, le producteur décline toute responsabilité et l'opérateur; l'exploitant est responsable.

Veillez au fait que nos appareils, conformément à leur aff ectation, n'ont pas été construits, pour être utilisés dans un environnement professionnel, industriel ou artisanal. Nous déclinons toute responsabilité si l'appareil est utilisé professionnellement, artisanalement ou dans des sociétés industrielles, tout comme pour toute activité équivalente.

F
4. Données techniquesTension réseau : ...... 230 V – 50 HzPuissance absorbée : ...... 800 WVitesse de bande : ...... 380 m/minBande abrasive, taille : ...... 76 x 533 mmCatégorie de protection : ......10Poids : ...... 3,5 kg	Limitez le niveau sonore et les vibrations à un minimum!Utilisez exclusivement des appareils en excellent état.Entretenez et nettoyez l'appareil régulièrement.Adaptez votre façon de travailler à l'appareil.Ne surchargez pas l'appareil.Faites contrôler l'appareil le cas échéant.Mettez l'appareil hors circuit lorsque vous ne l'utilisez pas.Portez des gants.Risques résiduelsMême en utilisant cet outil électrique conformément aux prescriptions, il reste toujours des risques résiduels. Les dangers suivants peuvent apparaître en rapport avec la construction et le modèle de cet outil électrique:1. Lésions des poumons si aucun masque anti-poussière adéquat n'est porté.2. Défi cience auditive si aucun casque anti-bruit approprié n'est porté.3. Atteintes à la santé issues des vibrations main-bras, si l'appareil est utilisé pendant une longue période ou s'il n'a pas été employé ou entretenu dans les règles de l'art.
Bruit et vibrationLes valeurs de bruit et de vibration ont été déterminées conformément à la norme EN 60745.Niveau de pression acoustique L_PA ...... 76 dB(A)Imprécision K_PA ...... 3 dBNiveau de puissance acoustique L_WA ...... 87 dB(A)Imprécision K_WA ...... 3 dBPortez une protection acoustique.L'exposition au bruit peut entraîner la perte de l'ouïe.Les valeurs totales des vibrations (somme des vecteurs de trois directions) ont été déterminées conformément à EN 60745.Valeur d'émission de vibration a_H = 3,8 m/s^2 Insécurité K = 1,5 m/s^2 Avertissement !La valeur d'émission de vibration a été mesurée selon une méthode d'essai normée et peut être modifiée, en fonction du type d'emploi de l'outil électrique ; elle peut dans certains cas exceptionnels être supérieure à la valeur indiquée.La valeur d'émission de vibration indiquée peut être utilisée pour comparer un outil électrique à un autre.La valeur d'émission de vibration indiquée peut également être utilisée pour estimer l'altération au début.	5. Avant la mise en serviceAssurez-vous, avant de connecter la machine, que les données se trouvant sur la plaque de signalisation correspondent bien aux données du réseau.Enlevez systématiquement la fi che de contact avant de paramétrer l'apparell.5.1 Aspiration de poussière5.1.1 Montage du sac récupérateur de poussière (fi g. 3 / pos. 12)Poussez le sac récupérateur de poussière (12) sur le raccord de l'aspiration de poussière (6). La suppression du sac récupérateur de poussière se fait dans l'ordre inverse.L'aspiration de poussière se fait directement par la bande abrasive dans le sac récupérateur de poussière.Attention à l'utilisation du sac récupérateur de poussière

• Tirez le levier de serrage (10) vers l'extérieur
• Retirez la bande abrasive usée des rouleaux d'entraînement.
- Poussez la nouvelle bande abrasive sur les rouleaux d'entraînement.
- Veillez à ce que le sens de mouvement de la bande abrasive (flèches sur la face intérieure de la bande abrasive) correspond au sens de mouvement de la ponceuse à ruban (flèche au-dessus du rouleau d'entraînement arrière)
- Poussez le levier de serrage (10) vers l'arrière pour tendre la bande abrasive.

5.3 Réglage de la course du ruban

(fi g. 6 / pos. 2)

• Maintenez fixement la ponceuse à ruban
  avec le patin de ponçage vers le haut. • Messer la perceive à rubon en circuit
  Mettoz la penceuse a raban en circuit.
• En tournant la vis de réglage (2), la course du ruban doit être réglée de manière que la bande abrasive défile centralement sur les deux rouleaux d'entraînement.

6. Commande

6.1 Mise en circuit/arrêt (fi gure 7)

Mise en circuit :

Enfoncez l'interrupteur de service (5).

Fonctionnement continu :

Bloquez l'interrupteur (4) avec le bouton de blocage (5).

Mise hors circuit :

Appuyez brièvement sur l'interrupteur de service (5).

La machine peut être exploitée en service momentané ou en service permanent.

6.2 Consignes d'utilisation

Attention ! Ne tenez jamais la pièce à usiner avec la main. Bloquez la pièce usinée sur un support stable ou avec un étau.

• Mettez en marche la ponceuse à ruban avant
de la poser sur la pièce à usiner.
- Ne mettez pas la ponceuse à ruban hors circuit, tant que la bande abrasive touche la pièce à usiner.
• Tenez toujours la ponceuse à ruban des deux

mains pendant le fonctionnement.

- Poncez le bois toujours dans le sens de la veinure.

7. Remplacement de la ligne de raccordement réseau

Si la ligne de raccordement réseau de cet appareil est endommagée, il faut la faire remplacer par le producteur ou son service après-vente ou par une personne de qualification semblable afin d'éviter tout risque.

8. Nettoyage, maintenance et commande de pièces de rechange

Retirez la fi che de contact avant tous travaux de nettoyage.

8.1 Nettoyage

• Maintenez les dispositifs de protection, les fentes à air et le carter de moteur aussi propres (sans poussière) que possible. Frottez l'appareil avec un chiffon propre ou soufflez dessus avec de l'air comprimé à basse pression.
• Nous recommandons de nettoyer l'appareil
• Nettoyez l'appareil régulièrement à l'aide d'un chiffon humide et un peu de savon. N'utilisez aucun produit de nettoyage ni détergeant; ils pourraient endommager les pièces en matières plastiques de l'appareil. Veillez à ce qu'aucune eau n'entre à l'intérieur de l'appareil. La pénétration de l'eau dans un appareil électrique augmente le risque de décharge électrique.

8.2 Brosses à charbon

Si les brosses à charbon font trop d'étincelles, faites-les contrôler par des spécialistes en électricité. Attention ! Seul un(e) spécialiste électricien(ne) est autorisé à remplacer les brosses à charbon.

8.3 Maintenance

Aucune pièce à l'intérieur de l'appareil n'a besoin de maintenance.

8.4 Commande de pièces de rechange :

Pour les commandes de pièces de rechange, veuillez indiquer les références suivantes:

• Type de l'appareil
• No. d'article de l'appareil
  • No. d'identification de l'appareil
• No. de pièce de rechange de la pièce requise Vous trouverez les prix et informations actuelles à l'adresse www.isc-gmbh.info

9. Mise au rebut et recyclage

L'appareil se trouve dans un emballage permettant d'éviter les dommages dus au transport. Cet emballage est une matière première et peut donc être réutilisé ultérieurement ou être réintroduit dans le circuit des matières premières. L'appareil et ses accessoires sont en matériaux divers, comme par ex. des métaux et matières plastiques. Les appareils défectueux ne doivent pas être jetés dans les poubelles domestiques. Pour une mise au rebut conforme à la réglementation, l'appareil doit être déposé dans un centre de collecte approprié. Si vous ne connaissez pas de centre de collecte, veuillez vous renseigner auprès de l'administration de votre commune.

10. Stockage

Entreposez l'appareil et ses accessoires dans un endroit sombre, sec et à l'abri du gel tout comme inaccessible aux enfants. La température de stockage optimale est comprise entre 5 et 30 °C. Conservez l'outil électrique dans l'emballage d'origine.

Uniquement pour les pays de l'Union Européenne

Ne jetez pas les outils électriques dans les ordures ménagères!

Selon la norme européenne 2002/96/CE relative aux appareils électriques et systèmes électroniques usés et selon son application dans le droit national, les outils électriques usés doivent être récoltés à part et apportés à un recyclage respectueux de l'environnement.

Possibilité de recyclage en alternative à la demande de renvoi :

Le propriétaire de l'appareil électrique est obligé, en guise d'alternative à un envoi en retour, à contribuer à un recyclage effectué dans les règles de l'art en cas de cessation de la propriété. L'ancien appareil peut être remis à un point de collecte dans ce but. Cet organisme devra l'éliminer dans le sens de la Loi sur le cycle des matières et les déchets. Ne sont pas concernés les accessoires et ressources fournies sans composants électroniques.

Toute réimpression ou autre reproduction de la documentation et des papiers joints aux produits, même sous forme d'extraits, est uniquement permise une fois l'accord explicite de l'ISC GmbH obtenu.

Sous réserve de modifi cations techniques

Conditions de garantie

La société iSC GmbH ou le magasin de bricolage compétent garantit l'élimination des défauts ou le remplacement de l'appareil selon le plan qui suit, les droits de garantie légaux restent cependant in-changés.

Catégorie Exemple Prestation de garantie
Défauts de matériel ou de construction		24 mois
Pièces d'usure* courroie trapézoïdale, brosses à charbon		6 mois
Matériel de consommation/pièces de consommation*	Papier abrasif Garantie uniquement en cas de défaut immédiat (24h après l'achat/sur présentation d'une preuve d'achat datée)
Pièces manquantes 5 jours ouvrables

*Pas obligatoirement compris dans la livraison !

En ce qui concerne les pièces d'usure, les matériels de consommation et les pièces manquantes, la société ISC GmbH ou le magasin de bricolage compétent garantit la réparation des défauts et la livraison complémentaire uniquement si les vices ont été déclarés dans un délai de 24h (matériel de consommation), 5 jours ouvrables (pièces manquantes) ou 6 mois (pièces d'usure) après l'achat sur présentation d'une preuve d'achat datée.

En cas de vices de matériel ou de construction, nous vous demandons, dans le cas où cela est pris en compte par la garantie, de nous rendre l'appareil avec la carte de l'appareil ci-jointe entièrement remplie. Il est important ce faisant de bien décrire l'erreur.

Répondez pour cela aux questions suivantes :

• est-ce que l'appareil a fonctionné une fois ou était-il défectueux dés le départ ?
- avez-vous remarqué quelque chose avant la panne (symptôme avant la panne) ?
- quel est le défaut de fonctionnement de l'appareil à votre avis (symptôme principal) ?

Décrivez ce défaut de fonctionnement.

-27-

Bon de garantie

Chère Cliente, Cher Client,

Nos produits sont soumis à un contrôle de qualité très strict. Si cet appareil devait toutefois ne pas fonctionner impeccablement, nous en serions désolés. Dans un tel cas, nous vous prions de bien vouloir prendre contact avec notre service après-vente à l'adresse indiquée sur le bulletin de garantie. Nous restons également volontiers à votre disposition au numéro de téléphone de service indiqué plus bas. Pour faire valoir une demande de garantie, ce qui suit est valable :

1. Les conditions de garantie règlent les prestations de garantie supplémentaires. Vos droits de garantie légaux ne sont en rien altérés par la garantie présente. Notre prestation de garantie est gratuite.

2. La prestation de garantie s'applique exclusivement aux défauts occasionnés par des vices de fabrication ou de matériau et est limitée à l'élimination de ces défauts ou encore au remplacement de l'appareil. Veillez au fait que nos appareils, conformément à leur affectation, n'ont pas été construits pour être utilisés dans un environnement professionnel, industriel ou artisanal. Un contrat de garantie ne peut avoir lieu dès lors que l'appareil est utilisé à des activités dans des entreprises professionnelles, artisanales ou industrielles ou toute autre activité du même genre. Sont également exclus de notre garantie : les prestations de substitution de dommages dus aux transports, les dommages occasionnés par le non-respect des instructions de montage ou en raison d'une installation non conforme, du non-respect du mode d'emploi (comme par exemple le raccordement à une mauvaise tension réseau ou à un mauvais type de courant), les applications abusives ou non conformes (comme par exemple une surcharge de l'appareil ou encore l'emploi d'accessoires non homologués), le non-respect des prescriptions de maintenance et de sécurité, l'infiltration de corps étrangers dans l'appareil (comme par exemple du sable, des pierres ou de la poussière), l'emploi de la force ou l'influence extérieure (comme par exemple les dommages dus à une chute), ainsi que l'usure normale conforme à l'utilisation. Ceci est particulièrement valable pour les accumulateurs pour lesquels nous offrons toutefols une période de garantie de 12 mois. Le droit à la garantie disparaît dès lors que des interventions ont lieu sur l'appareil.

3. Le délai de garantie s'élève à 2 ans et commence à la date de l'achat de l'appareil. Les demandes de garanties doivent être présentées avant écoulement du délai de garantie, dans les deux semaines suivant le moment auquel le défaut a été reconnu. Toute reconnaissance de demande de garantie après écoulement du délai de garantie est exclue. La réparation ou l'échange de l'appareil n'entraîne nullement une prolongation de la durée de garantie. Elle ne fait pas non plus commencer un nouveau délai de garantie, en raison de cette prestation, pour l'appareil ou pour toute autre pièce de rechange intégrée. Ceci est également valable lorsqu'un service après-vente sur place a été consulté.

4. Pour faire reconnaître votre demande de garantie, veuillez nous envoyer l'appareil défectueux franco de port à l'adresse indiquée ci-dessous. Ajoutez à l'envol l'original du bon d'achat ou de tout autre preuve de l'achat datée. Veuillez donc toujours bien conserver le bon d'achat en guise de preuve ! Décrivez la raison de la réclamation le plus précisément possible. Si le défaut de l'appareil est compris dans notre prestation de garantie, nous vous retoumerons sans délai un appareil réparé ou encore un nouveau.

Bien entendu, nous sommes prêts également à réparer les appareils défectueux contre remboursement des frais, dès lors que l'appareil n'est plus ou pas garanti. Pour ce faire, veuillez envoyer l'appareil à notre adresse de service après-vente.

Pour les pièces d'usure/de consommation et les pièces manquantes, nous renvoyons aux restrictions de cette garantie conformément aux conditions de garantie de ce mode d'emploi.

-28
