TCBS 8038 - Levigatrice EINHELL - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Levigatrice a nastro
Marchio	Einhell
Modello	TCBS 8038
Potenza assorbita	800 W
Tensione di rete	230 V ~ 50 Hz
Velocità del nastro	380 m/min
Dimensioni del nastro abrasivo	76 x 533 mm
Peso	3,5 kg
Categoria di protezione	II
Livello di pressione acustica (L_PA)	76 dB(A) (K=3 dB)
Livello di potenza acustica (L_WA)	87 dB(A) (K=3 dB)
Valore di emissione di vibrazioni (a_H)	3,8 m/s² (K=1,5 m/s²)
Funzioni principali	Levigatura di legno, metallo, plastica e materiali simili; aspirazione polvere integrata; funzionamento continuo possibile
Manutenzione e pulizia	Pulire con un panno umido e sapone neutro; non usare detergenti aggressivi; evitare l'ingresso di acqua
Sicurezza	Obbligatorio indossare protezioni acustiche, maschera antipolvere e occhiali protettivi; leggere le istruzioni di sicurezza prima dell'uso
Ricambi e riparabilità	Spazzole in carbone sostituibili da un specialista; nastro abrasivo, sacco raccoglipolvere disponibili
Volume di consegna	Levigatrice a nastro, 1 nastro abrasivo, 1 sacco raccoglipolvere, manuale d'uso, istruzioni di sicurezza
Garanzia	2 anni per difetti materiali e di costruzione; 6 mesi per parti soggette a usura (spazzole in carbone, cinghia); 5 giorni per pezzi mancanti

Domande frequenti - TCBS 8038 EINHELL

Come cambiare il nastro abrasivo sulla levigatrice Einhell TCBS 8038?

Per cambiare il nastro abrasivo, tirare la leva di serraggio (10) verso l'esterno per rilasciare la tensione. Rimuovere il nastro usurato dai rulli di trascinamento. Posizionare il nuovo nastro rispettando il senso di rotazione (frecce sul lato interno corrispondenti alla freccia sul rullo). Ripiegare la leva di serraggio per tendere il nastro.

Come regolare la corsa del nastro?

Tenere la levigatrice con il pattino di levigatura verso l'alto e accenderla. Girare la vite di regolazione (2) finché il nastro abrasivo scorre centralmente sui due rulli di trascinamento.

Come accendere e spegnere la levigatrice?

Per accendere, premere l'interruttore Accensione/Spegnimento (5). Per il funzionamento continuo, bloccare l'interruttore con il pulsante di blocco (4). Per spegnere, premere brevemente l'interruttore.

Quali accessori sono forniti con la levigatrice TCBS 8038?

La consegna comprende la levigatrice a nastro, un nastro abrasivo (76 x 533 mm), un sacco raccoglipolvere, il manuale d'uso e le istruzioni di sicurezza.

Come pulire la levigatrice Einhell TCBS 8038?

Staccare la spina. Pulire con un panno umido e un po' di sapone neutro. Non usare prodotti aggressivi. Evitare che l'acqua penetri all'interno. Le fessure di aerazione possono essere pulite con aria compressa a bassa pressione.

Cosa fare se le spazzole in carbonio fanno scintille?

Se le spazzole in carbonio producono scintille eccessive, farle controllare e sostituire solo da un elettricista specializzato.

Come aspirare la polvere durante la levigatura?

Inserire il sacco raccoglipolvere (12) sul raccordo di aspirazione (6). L'aspirazione avviene direttamente attraverso il nastro abrasivo. Svuotare il sacco regolarmente.

Posso usare la levigatrice sul metallo?

Sì, la levigatrice è progettata per levigare legno, rettificare ferro, plastica e materiali simili con la carta vetrata adatta.

Quali sono le istruzioni di sicurezza importanti?

Indossare sempre protezioni acustiche, maschera antipolvere e occhiali protettivi. Leggere tutte le istruzioni di sicurezza prima dell'uso. Non lavorare su materiali contenenti amianto.

Come conservare la levigatrice dopo l'uso?

Conservare l'apparecchio e i suoi accessori in un luogo buio, asciutto e al riparo dal gelo, fuori dalla portata dei bambini. La temperatura di stoccaggio ottimale è tra 5 e 30 °C. Conservare l'utensile nell'imballaggio originale.

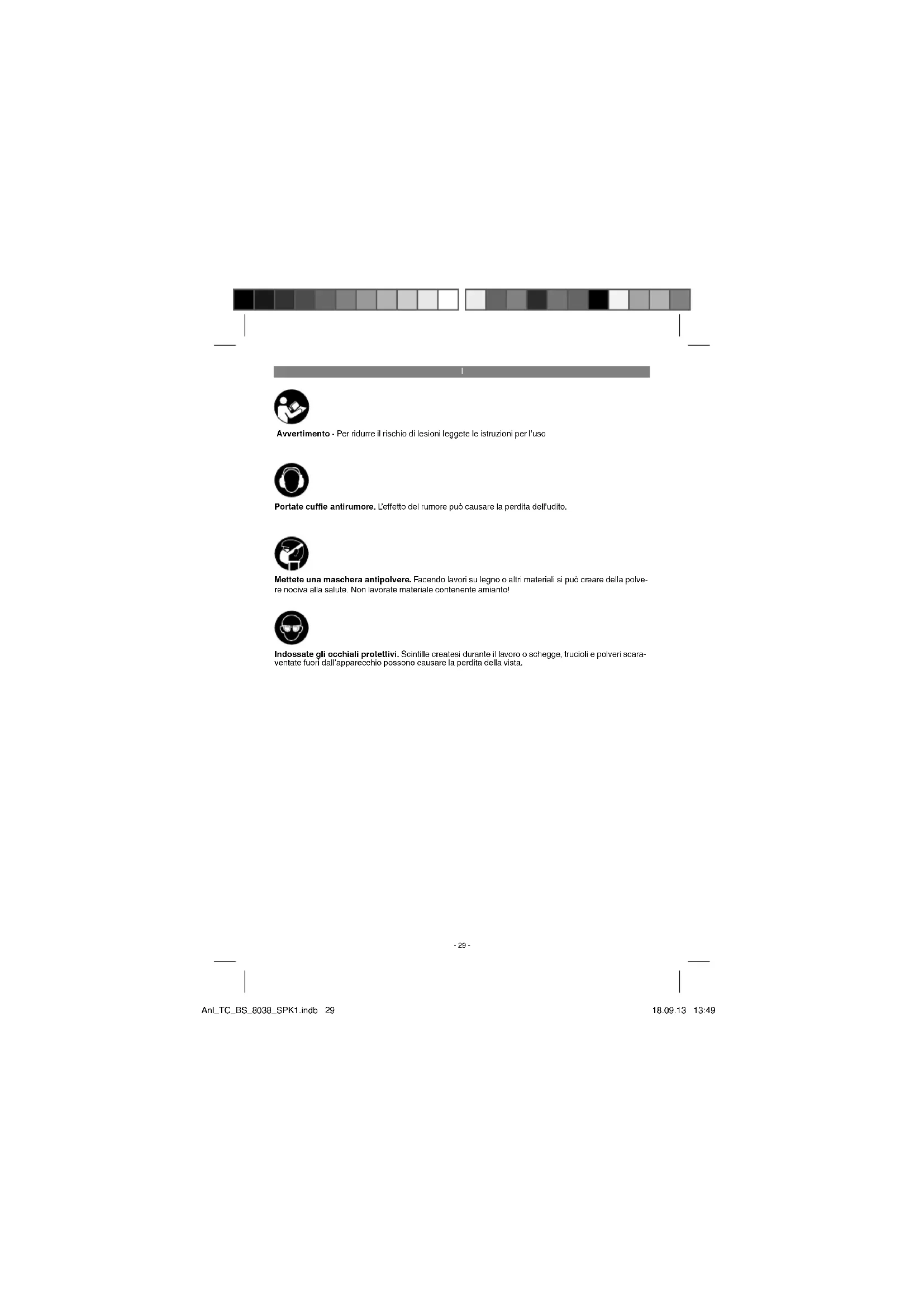

MANUALE UTENTE TCBS 8038 EINHELL

Avvertimento - Per ridurre il rischio di lesioni leggete le istruzioni per l'uso

Portate cuffie antirumore. L'effetto del rumore può causare la perdita dell'udito.

Mettete una maschera antipolvere. Facendo lavori su legno o altri materiali si può creare della polvere nociva alla salute. Non lavorate materiale contenente amianto!

Indossate gli occhalli protettivi. Scintille createsi durante il lavoro o schegge, trucioli e polveri scara-ventate fuori dall'apparecchio possono causare la perdita della vista.

Attenzione!

Nell'usare gli apparecchi si devono rispettare diverse avvertenze di sicurezza per evitare lesioni e danni. Quindi leggele attentamente queste istruzioni per l'uso/le avvertenze di sicurezza. Conservate bene le informazioni per averle a disposizione in qualsiasi momento. Se date l'apparecchio ad altre persone, consegnate ques te istruzioni per l'uso/le avvertenze di sicurezza insieme all'apparecchio. Non ci assumiamo alcuna responsabilità per incidenti o danni causati dal mancato rispetto di queste istruzioni e delle avvertenze di sicurezza.

1. Avvertenze sulla sicurezza

Le relative avvertenze di sicurezza si trovano nell'opuscolo allegato.

Avvertimento!

Leggete tutte le avvertenze di sicurezza e le istruzioni. Dimenticanze nel rispetto delle avvertenze di sicurezza e delle istruzioni possono causare scosse elettriche, incendi e/o gravi lesioni. Conservate tutte le avvertenze e le istruzioni per eventuali necessità future.

2. Descrizione dell'apparecchio ed elementi forniti

2.1 Descrizione dell'apparecchio (Fig. 1-2)

1. Impugnaturaaddizionale
2. Impostazione per la regolazione del nastro abrasivo
3. Pulsante di bloccaggio
4. Interruttore ON/OFF
5. Attacco per sacchetto di raccolta polvere
6. Impugnatura
7. Rulli di trascinamento
8. Piastra di levigatura
9. Leva di bloccaggio per il nastro abrasivo
10. Nastro abrasivo
11. Sacchetto di raccolta polvere

2.2 Elementi forniti

Verifi cate che l'articolo sia completo sulla base degli elementi forniti descritti. In caso di parti mancanti, rivolgetevi al nostro Centro Servizio Assistenza presentando un documento di acquisto valido entro e non oltre i 5 giorni lavorativi dall'acquisto o al centro fai-da-te competente più vicino. Al riguardo fate attenzione alla Tabella

Garanzia nelle disposizioni di garanzia alla fi ne delle istruzioni.

• Aprite l'imballaggio e togliete con cautela l'apparecchio dalla confezione.
• Togliete il materiale d'imballaggio e anche i fermi di trasporto / imballo (se presenti).
• Controllate che siano presenti tutti gli elementi forniti.
• Verificate che l'apparecchio e gli accessori non presentino danni dovuti al trasporto.
  Se possibile, conservate l'imballaggio fino alla scadenza della garanzia.

Attenzione!

L'apparecchio e il materiale d'imballaggio non sono giocattoli! I bambini non devono giocare con sacchetti di plastica, fi lm e piccoli pezzi! Sussiste pericolo di ingerimento e soff ocamento!

• Levigatrice a nastro
• 1 x Nastro abrasivo
• 1 x Sacchetto di raccolta polvere
• Istruzioni per l'uso originali
• Avvertenze di sicurezza

3. Utilizzo proprio

La levigatrice a nastro è adatta per levigare legno, ferro, plastica e materiali simili usando i rispettivi nastri abrasivi.

L'apparecchio deve venire usato solamente per lo scopo a cui è destinato. Ogni altro tipo di uso che esuli da quello previsto non è un uso conforme. L'utilizzatore/l'operatore, e non il costruttore, è responsabile dei danni e delle lesioni di ogni tipo che ne risultino.

Tenete presente che i nostri apparecchi non sono stati costruiti per l'impiego professionale, artigianale o industriale. Non ci assumiamo alcuna garanzia quando l'apparecchio viene usato in imprese commerciali, artigianali o industriali, o in attività equivalenti.

4. Caratteristiche tecniche		Limitate al minimo lo sviluppo di rumore e le vibrazioni!Utilizzate soltanto apparecchi in perfetto sta-to.Eseguite regolarmente la manutenzione e la pulizia dell'apparecchio.Adattate il vostro modo di lavorare all'apparecchio.Non sovraccaricate l'apparecchio.Fate eventualmente controllare l'apparecchio.Spegnete l'apparecchio se non lo utilizzate.Indossate i guanti.
i en-	Tensione di rete: ......230 V– 50 HzPotenzaassorbita: ......800WVelocità del nastro: ......380 m/minDimensioni del nastro abrasivo: ......76 x 533 mmGrado di protezione: ......11Peso: ......3,5 kgRumore e vibrazioniI valori del rumore e delle vibrazioni sono stati rilevati secondo la norma EN 60745.Livello di pressione acustica L_PA ...... 76 dB (A)Incertezza K_PA ......3 dBLivello di potenza acustica L_WA ...... 87 dB (A)Incertezza K_WA ...... 3 dBPortate cuffi e antirumore.L'effetto del rumore può causare la perdita dell'udito.Valori complessivi delle vibrazioni (somma vettoriale delle tre direzioni) rilevati secondo la norma EN 60745.Valore emissione vibrazioni a_s = 3,8 m/s^2 Incertezza K = 1,5 m/s^2	Rischi residuiAnche se questo elettroutensile viene utilizzato secondo le norme, continuano a sussistere rischi residui. In relazione alla struttura e al funzionamento di questo elettroutensile potrebbero presentarsi i seguenti pericoll:Danni all'apparato respiratorio nel caso in cui non venga indossata una maschera antipolvere adeguata.Danni all'udito nel caso in cui non vengano indossate cuffi e antirumore adeguate.Danni alla salute derivanti da vibrazioni mano-braccio se l'apparecchio viene utilizzato a lungo, non viene tenuto in modo corretto o se la manutenzione non è appropriata.
o e	Avvertimento!I valore di emissione di vibrazioni indicato è stato misurato secondo un metodo di prova normalizzato e può variare a seconda del modo in cui l'elettrousile viene utilizzato e, in casi eccezionali, può essere superiore al valore riportato.	5. Prima della messa in esercizioPrima di inserire la spina nella presa di corrente assicuratevi che i dati sulla targhetta di identifi ca-zione corrispondano a quelli di rete.Staccate sempre la spina di alimentazione prima di ogni impostazione all'utensile.
no, vi	Il valore di emissione di vibrazioni indicato può essere usato per il confronto tra elettroutensili di marchi diversi.	5.1 Aspirazione della polvere
r lo he	Il valore di emissione di vibrazioni può essere utilizzato anche per una valutazione preliminare dei rischl.	5.1.1 Montaggio del sacchetto di raccolta pol-vere (Fig. 3/Pos. 12)Spingete il sacchetto di raccolta polvere (12) nell'attacco per l'aspirazione (6). Per rimuovere il sacchetto di raccolta procedete nell'ordine inverso.
o o no	Il valore di emissione di vibrazioni indicato può essere usato per il confronto tra elettroutensili di marchi diversi.	5.1.1 Montaggio del sacchetto di raccolta pol-vere (Fig. 3/Pos. 12)Spingete il sacchetto di raccolta polvere (12) nell'attacco per l'aspirazione (6). Per rimuovere il sacchetto di raccolta procedete nell'ordine inverso.

5.2 Sostituzione del nastro abrasivo

(Fig. 4-5/Pos. 11)

• Tirate la leva di bloccaggio (10) verso
l'esterno per sbloccare il nastro abrasivo.
- Togliete dai rulli di trascinamento il nastro abrasivo usato.
- Mettete il nuovo nastro abrasivo sopra ai rulli di trascinamento.
- Fate attenzione che il senso di rotazione del nastro abrasivo (frecce sul lato interno del nastro) corrisponda a quello della levigatrice a nastro (freccia sul rullo di trascinamento posteriore).
- Spingete indietro la leva di bloccaggio (10) per tendere il nastro abrasivo.

5.3 Regolazione dello scorrimento del nastro (Fig. 6/ Pos. 2)

• Tenete ferma la levigatrice a nastro con la
plastrà di levigatura verso l'alto
• Mettete in funzione l'apparecchio.
- Ruotando la manopola di regolazione a vite (2) il nastro abrasivo deve essere regolato in modo da scorrere in mezzo ai due rulli di trascinamento.

6. Uso

6.1 Interruttore ON/OFF (Fig. 7)

Accensione

Premete l'interruttore di esercizio (5).

Esercizio continuo

Bloccate l'interruttore (5) con il pulsante di bloccaggio (4).

Spegnimento

Premete brevemente l'interruttore di esercizio (5) La macchina può essere usata in esercizio continuo o momentaneo.

6.2 Istruzioni per l'utilizzo

Attenzione! Non tenete mai con le mani il pezzo da lavorare. Fissatelo su una base stabile o con una morsa a vite.

• Lasciale avviare la levigatrice a nastro prima di posizionarla sul pezzo da lavorare.
- Non spegnete la levigatrice se il nastro abrasivo è ancora a contatto con il pezzo da lavorare.
• Durante l'esercizio tenere sempre la levigatri-ce con entrambe le mani.
• Il legno va levigato sempre nel senso della

venatura.

7. Sostituzione del cavo di alimentazione

Se il cavo di alimentazione di questo apparecchio viene danneggiato deve essere sostituito dal produttore, dal suo servizio di assistenza clienti o da una persona al pari qualificata al fine di evitare pericoli.

8. Pulizia, manutenzione e ordinazione dei pezzi di ricambio

Prima di qualsiasi lavoro di pulizia staccate la spina dalla presa di corrente.

8.1 Pulizia

• Tenete il più possibile i dispositivi di protezione, le fessure di aerazione e la carcassa del motore liberi da polvere e sporco. Strofinate l'apparecchio con un panno pulito o soffiatelo con l'aria compressa a pressione bassa.
• Consigliamo di pulire l'apparecchio subito dopo averlo usato.
• Pulite l'apparecchio regolarmente con un panno asciutto ed un po' di sapone. Non usa-te detergenti o solventi perché questi ultimi potrebbero danneggiare le parti in plastica dell'apparecchio. Fate attenzione che non possa penetrare dell'acqua nell'interno dell'apparecchio. La penetrazione di acqua in un elettroutensile aumenta il rischio di una scossa elettrica.

8.2 Spazzole al carbone

In caso di uno sviluppo eccessivo di scintille fate controllare le spazzole al carbone da un elettricista. Attenzione! Le spazzole al carbone devono essere sostituite solo da un elettricista.

8.3 Manutenzione

All'interno dell'apparecchio non si trovano altre parti sottoposte ad una manutenzione qualsiasi.

8.4

Vok

do

•

•

•

•

Per

ww

9.

L'a

re l

rap

seff

e is

per

nor

unc

sec

vi è

infc

10

Co

luo

ces

la c

Cα

pin

8.4 Ordinazione di pezzi di ricambio:

Volendo commissionare dei pezzi di ricambio, si dovrebbe dichiarare quanto segue:

• modello dell'apparecchio
• numero dell'articolo dell'apparecchio
• numero d'ident. dell'apparecchio
• numero del pezzo di ricambio del ricambio necessitato.

hio

io

are

Per i prezzi e le informazioni attuali si veda www.isc-gmbh.info

9. Smaltimento e riciclaggio

0

pi-

0-

31

iθ

elo

L'apparecchio si trova in un imballaggio per evitare i danni dovuti al trasporto. Questo imballaggio rappresenta una materia prima e può perciò essere utilizzato di nuovo o riciclato. L'apparecchio e i suoi accessori sono fatti di materiali diversi, per es. metallo e plastica. Gli apparecchi difettosi non devono essere gettati nei rifi uti domestici. Per uno smalltimento corretto l'apparecchio va consegnato ad un apposito centro di raccolta. Se non vi è noto nessun centro di raccolta, rivolgetevi per informazioni all'amministrazione comunale.

10. Conservazione

38-

1

设

Conservate l'apparecchio e i suoi accessori in un luogo buio, asciutto, al riparo dal gelo e non accessibile ai bambini. La temperatura ottimale per la conservazione è compresa tra i 5 e i 30 °C. Conservate l'elettroutensile nell'imballaggio originale.

:e

10

i.

Solo per paesi membri dell'UE

Non smaltite gli elettroutensili nei rifi uti domestici!

Secondo la direttiva europea 2002/96/CE sui rifiuti di apparecchiature elettriche ed elettroniche e il suo recepimento nelle normative nazionali, gli elettroutensili usati devono venire raccolti separatamente e venire smaltiti in modo ecocompatibile.

Alternativa di riciclaggio alla richiesta di restituzione:

il proprietario dell'apparecchio elettrico è tenuto in alternativa, invece della restituzione, a collaborare in modo che lo smallimento venga eseguito correttamente in caso ceda l'apparecchio. L'apparecchio vecchio può anche venire consegnato ad un centro di raccolta che provvede poi allo smallimento secondo le norme nazionali sul riciclaggio e sui rifiuti. Non ne sono interessati gli accessori e i mezzi ausiliari senza elementi elettrici forniti insieme ai vecchi apparecchi.

La ristampa o l'ulteriore riproduzione, anche parziale, della documentazione o dei documenti d'accompagnamento dei prodotti è consentita solo con l'esplicita autorizzazione da parte della ISC GmbH.

Con riserva di apportare modifi che tecniche

-34-

Disposizioni di garanzia

La ditta iSC GmbH, ovvero il centro fai-da-te competente, garantisce l'eliminazione di difetti ovvero la sostituzione dell'apparecchio in conformità con la tabella seguente, senza che ciò influisca sui diritti di garanzia previsti dalla legge.

Categoria Esempio Prestazione di garanzia
Difetti di materiale o fabbricazione		24 mesi
Parti soggette ad usura * Cinghia	trapezoidale, Spazzole di carbone	6 mesi
Materiale di consumo/ parti di consumo *	Fogli abrasivi Garanzia solo in caso di difetto immediato (24h dopo acquisto/ data documento di acquisto)
Parti mancanti 5 giorni lavorativi

* non necessariamente compreso tra gli elementi forniti!

Relativamente a parti soggette ad usura, materiale di consumo e parti mancaniti, la ditta iSC GmbH, ovvero il centro fai-da-te responsabile, garantisce un'eliminazione dei difetti ovvero una fornitura sostitutiva solo se il difetto viene comunicato entro 24h (materiale di consumo), 5 giorni lavorativi (parti mancaniti) o 6 mesi (parti soggette ad usura) dall'acquisto e se la data di acquisto viene documentata tramite il documento di acquisto.

In caso di difetti del materiale o di fabbricazione vi preghiamo in caso di garanzia di presentare l'apparecchio con il certificato di garanzia accluso, compilato in tutte le sue parti. In questo caso è importante che riportiate una precisa descrizione del difetto.

A tal fi ne rispondete alle seguenti domande.

• L'apparecchio ha già funzionato una volta o era difettoso fin dall'inizio?
• Avete notato qualcosa prima che si manifestasse il difetto (sintomo prima del difetto)?
• A vostro parere che cosa non funziona nell'apparecchio (sintomo principale)?
Descrivete che cosa non funziona.

Certifi cato di garanzia

Gentili clienti,

i nostri prodotti sono soggetti ad un rigido controllo di qualità. Se l'apparecchio non dovesse tuttavia funzionare correttamente, ci scusiamo e vi preghiamo di rivolgervi al nostro servizio di assistenza clienti all'indinizzo indicato in questa scheda di garanzia. Siamo a vostra disposizione anche telefonicamente al numero del servizio assistenza sotto indicato. Per la rivendicazione dei diritti di garanzia vale quanto segue:

1. Queste condizioni di garanzia regolano ulteriori prestazioni di garanzia. La presente garanzia non tocca i vostri diritti al ricorso di garanzia previsti dalla legge. Le nostre prestazioni di garanzia sono per voi gratuite.

2. La prestazione di garanzia riguarda esclusivamente le anomalie riconducibili a difetti del materiale o di produzione ed è limitata all'eliminazione di queste anomalie o alla sostituzione dell'apparecchio. Tenete presente che i nostri apparecchi non sono stati costruiti per l'impiego professionale, artigianale o industriale. Un contratto di garanzia non viene concluso quando l'apparecchio viene usato in imprese commerciali, artigianali o industriali, o con attività equivalenti. Dalla nostra garanzia sono escluse inoltre le prestazioni di risarcimento per danni dovuti al trasporto o danni causati dalla mancata osservanza delle istruzioni per il montaggio o per installazione non corretta, dalla mancata osservanza delle istruzioni per l'uso (come per es. collegamento a tensione di rete o tipo di corrente non corretto), dall'uso improprio o illecito (come per es. sovraccarico dell'apparecchio o utilizzo di utensili o accessori non consentiti), dalla mancata osservanza delle norme di sicurezza e di manutenzione, dalla penetrazione di corpi estranei nell'apparecchio (come per es. sabbia, pietre o polvere), dall'impiego della forza o dall'influsso esterno (come per es. danni dovuti a caduta) e dall'usura normale e dovuta all'impiego. Cio vale particolarmente per batterie, per esse concediamo tuttavia 12 mesi di garanzia. Il diritti di garanzia decadono quando sono già effettuati interventi sull'apparecchio.

3. Il periodo di garanzia è 2 anni e inizia alla data d'acquisto dell'apparecchio. I diritti di garanzia devono essere fatti valere prima della scadenza del periodo di garanzia, entro due settimane dopo avere accertato il difetto. È esclusa la rivendicazione di diritti di garanzia dopo la scadenza del relativo periodo. La riparazione o la sostituzione dell'apparecchio non comporta una proroga del periodo di garanzia e con questa prestazione per l'apparecchio o per pezzi di ricambio eventualmente installati non inizia un nuovo periodo di garanzia. Questo vale anche nel caso si ricorra ad un servizio sul posto.

Per la rivendicazione dei vostri diritti di garanzia inviate l'appareccio difettoso franco di porto all'indirizzo sotto indicato. Allegate lo scontrino di cassa in originale o un'altra prova d'acquisto che riporti la data. Conservate bene perciò lo scontrino di cassa come prova! Indicate il motivo di reclamo nel modo più dettagliato possibile. Se il difetto dell'appareccio rientra nella nostra prestazione di garanzia, ricevete l'appareccio riparato o un apparecchio nuovo a stretto giro di posta.

Naturalmente effettuliamo a pagamento anche riparazioni sull'apparecchio che non rientrano o non rientrano più nella garanzia. A tale scopo inviate l'apparecchio all'indirizzo del servizio assistenza.

Per parti mancanti, di consumo e soggette ad usura rimandiamo alle limitazioni di questa garanzia secondo le Disposizioni di garanzia di queste istruzioni per l'uso.
