TCBS 8038 - Slibemaskine EINHELL - Gratis brugsanvisning og manual

Produkttype	Båndsliber
Mærke	Einhell
Model	TCBS 8038
Optaget effekt	800 W
Netspænding	230 V ~ 50 Hz
Båndhastighed	380 m/min
Slibebåndsstørrelse	76 x 533 mm
Vægt	3,5 kg
Beskyttelsesklasse	II
Lydtryksniveau (L_PA)	76 dB(A) (K=3 dB)
Lydeffektniveau (L_WA)	87 dB(A) (K=3 dB)
Vibrationsemissionsværdi (a_H)	3,8 m/s² (K=1,5 m/s²)
Hovedfunktioner	Slibning af træ, metal, plast og lignende materialer; integreret støvudsugning; mulighed for kontinuerlig drift
Vedligeholdelse og rengøring	Rengør med en fugtig klud og mild sæbe; brug ikke aggressive rengøringsmidler; undgå vand indvendigt
Sikkerhed	Brug af høreværn, støvmaske og beskyttelsesbriller påkrævet; læs sikkerhedsanvisningerne før brug
Reservedele og reparationsmuligheder	Kulbørster kan udskiftes af en specialist; slibebånd, støvpose fås
Leveringsomfang	Båndsliber, 1 slibebånd, 1 støvpose, brugsanvisning, sikkerhedsanvisninger
Garanti	2 år for materiale- og konstruktionsfejl; 6 måneder for sliddele (kulbørster, rem); 5 dage for manglende dele

Ofte stillede spørgsmål - TCBS 8038 EINHELL

Hvordan skifter jeg slibebåndet på Einhell TCBS 8038 båndsliberen?

For at skifte slibebåndet skal du trække spændingshåndtaget (10) udad for at løsne spændingen. Fjern det brugte bånd fra drivrullerne. Sæt det nye bånd på, og sørg for at overholde rotationsretningen (pile på indersiden svarer til pilen på rullen). Fold spændingshåndtaget tilbage for at stramme båndet.

Hvordan justerer jeg båndets løb?

Hold båndsliberen med slibesålen opad og tænd den. Drej justeringsskruen (2), indtil slibebåndet løber centreret over begge drivruller.

Hvordan tænder og slukker jeg båndsliberen?

For at tænde skal du trykke på tænd/sluk-knappen (5). For kontinuerlig drift skal du låse kontakten med låseknappen (4). For at slukke skal du trykke kort på kontakten.

Hvilke tilbehør følger med båndsliberen TCBS 8038?

Leveringen omfatter båndsliberen, et slibebånd (76 x 533 mm), en støvpose, brugsanvisningen og sikkerhedsanvisningerne.

Hvordan rengør jeg Einhell TCBS 8038 båndsliberen?

Tag stikket ud. Rengør den med en fugtig klud og lidt mild sæbe. Brug ikke aggressive produkter. Undgå at vand trænger ind. Ventilationsåbningerne kan rengøres med lavtryks trykluft.

Hvad gør jeg, hvis kulbørsterne gnister?

Hvis kulbørsterne producerer for kraftige gnister, skal de kontrolleres og udskiftes af en elektriker.

Hvordan opsuges støv under slibning?

Skub støvposen (12) på sugetilslutningen (6). Støvsugningen sker direkte gennem slibebåndet. Tøm posen regelmæssigt.

Kan jeg bruge båndsliberen på metal?

Ja, båndsliberen er designet til at slibe træ, slibe jern, plast og lignende materialer med passende slibepapir.

Hvad er de vigtige sikkerhedsanvisninger?

Bær altid høreværn, støvmaske og beskyttelsesbriller. Læs alle sikkerhedsanvisninger før brug. Arbejd ikke på materialer, der indeholder asbest.

Hvordan opbevarer jeg båndsliberen efter brug?

Opbevar apparatet og dets tilbehør på et mørkt, tørt og frostfrit sted, utilgængeligt for børn. Den optimale opbevaringstemperatur er mellem 5 og 30 °C. Opbevar værktøjet i originalemballagen.

BRUGSANVISNING TCBS 8038 EINHELL

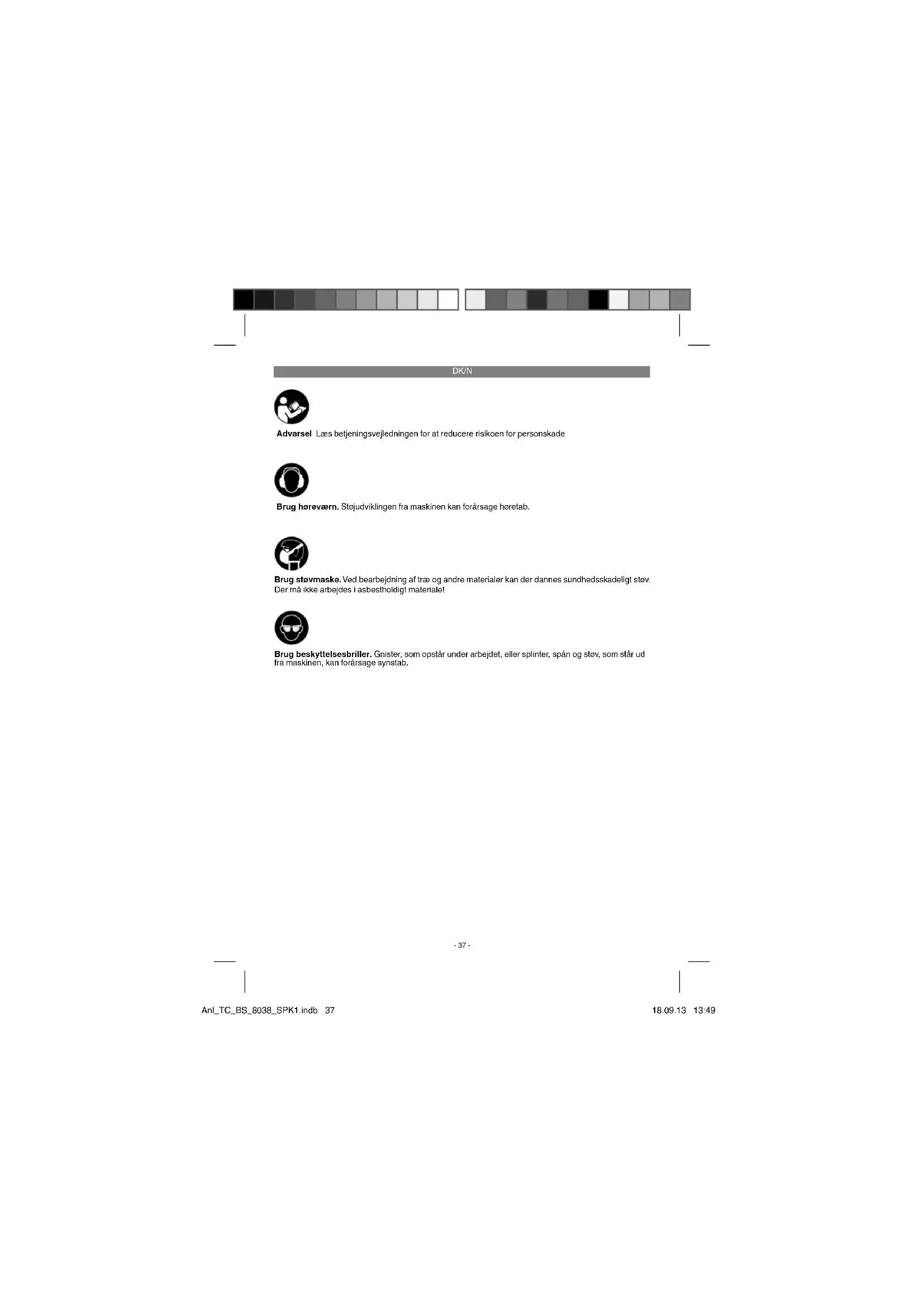

Brug høreværn. Støjudviklingen fra maskinen kan forårsage høretab.

Brug støvmaske. Ved bearbejdning af træ og andre materialer kan der dannes sundhedsskadelligt støv. Der må ikke arbejdes i asbestholdigt materiale!

Brug beskyttelsesbriller. Gnister, som opstår under arbejdet, eller splinter, spån og støv, som står ud fra maskinen, kan forårsage synstab.

DK/N

⚠ Vigtigt!

Ved brug af el-værktøj er der visse sikkerhedsforanstaltninger, der skal respekteres for at undgå skader på personer og materiel. Læs derfor betjeningsvejledningen / sikkerhedsanvisningerne grundigt igennem. Opbevar betjeningsvejledningen et praktisk sted, så du altid kan tage den frem efter behov. Husk at lade betjeningsvejledningen / sikkerhedsanvisningerne følge med værktejet, hvis du overdrager det til andre. Vi fraskriver os ethvert anvar for skader på personer eller materiel, som måtte opstå som følge af, at anvisningerne i denne betjeningsvejledning, navnlig vedrørende sikkerhed, tilidesættes.

1. Sikkerhedsanvisninger

Relevante sikkerhedsanvisninger fi nder du i det medfølgende hæfte.

Advarsel!

Læs alle sikkerhedsanvisninger og øvrige anvisninger. Følges anvisningerne, navnlig sikkerhedsanvisningerne, ikke naje som beskrevet, kan elektrisk stød, brand og/eller svære kvæstelser være følgen. Alle sikkerhedsanvisninger og øvrige anvisninger skal gemmes.

2. Produktbeskrivelse og leveringsomfang

2.1 Produktbeskrivelse (fi g. 1-2)

1.Hjælpegreb
2. Slibebåndsjustering
4. Låseknap
5. Tænd/Sluk-knap
6. Tilslutning til støvpose
7. Håndtag
8. Drivruller
9. Slibeplade
10. Spændegreb for slibebánd
11. Slibebând
12. Støvpose

2.2 Leveringsomfang

Kontroller på grundlag af det beskrevne leve-ringsomfang, at varen er komplet. Hvis nogle dele mangler, bedes du senest inden 5 hverdage efter købet af varen henvende dig til vores service-center eller nærmeste kompetente byggemarked med forevisning af gyldig købskvittering. Vær her opmærksom på garantioversgten, der er

indeholdt i garantibestemmelserne bagest i vejledningen.

• Abn pakken, og tag forsigtigt maskinen ud af emballagen.
• Fjern emballagematerialet samt emballage-/ og transportsikringer (hvis sådanne forefin- des).
  • Kontroller, at der ikke mangler noget.
• Kontroller maskine og tilbehør for transportskader.
• Opbevar så vidt muligt emballagen indtil garantiperiodens udløb.

Vigtigt!

Maskinen og emballagematerialet er ikke legetøj! Born må ikke lege med plastikposer, folier og smådele! Fare for indtagelse og

kvælning!

• Båndpudser
• 1 x Slibebând
• 1 x Støvpose
• Originalbetjeningsvejledning
• Sikkerhedsanvisninger

Båndpudseren er beregnet til slibning af træ, jern, kunststof og lignende materialer under anvendelse af passende slibebånd.

Saven må kun anvendes i overensstemmelse med dens tiltænkte formål. Enhver anden form for anvendelse er ikke tilladt. Vi fraskriver os ethvert ansvar for skader, del være sig på personer eller materiel, som måtte opstå som følge af, at maskinen ikke er blevet anvendt korrekt. Ansvaret bæres alene af brugeren/ejeren.

Bemaerk, at vore produkter ikke er konstrueret til erhvervsmæssig, håndværksmæssig eller industriel brug. Vi fraskriver os ethvert ansvar, såfremt produktet anvendes i erhvervsmæssigt, håndværksmæssigt, industrielt eller lignende øjemed.

4.

Ne

Op

Bär

Slik

Ka

Vae

Sto

Sto

EN

Lyd

Usi

Lyd

Usi

Bu

Sto

rela

Sar

ger

Sv

Usi

Ad

De

frac

- af

på-

den

De

des

Del

ven

afd

	DK/N
	4. Tekniske data
	Netspænding: ......230 V– 50 HzOptagen effekt: ......800 WBåndhastighed: ......380 m/minSlibebånd størrelse: ......76 x 533 mmKapslingsklasse: ......IIIDVægt: ......1,5 kg	Stojudvikling og vibration skal begrænses til et minimum!Brug kun intakte og ubeskadigede maskiner.Vedligehold og rengør maskinen med jævne mellemrum.Tilpas arbejdsmåden efter maskinen.Overbelast ikke maskinen.Lad i givet fald maskinen underkaste et efter-syn.Sluk maskinen, når den ikke benyttes.Bærhandsker.
	Stoj og vibrationStoj- og vibrationstal er beregnet i henhold til EN 60745.Lyditryksniveau L_PA ......76 dB(A)Usikkerhed K_PA ......3 DBLydeff ektniveau L_WA ......87 dB(A)Usikkerhed K_WA ......3 dB	Tilbageværende risiciOgså selv om du betjener el-værktøjet forskriftsmæssigt, er der stadlgvæk nogle risiko-faktorer at tage højde for. Folgende farer kan opstå, alt efter el-værktojets type og konstruktionsmåde:Lungeskader, såfremt der ikke bæres egnet støvmaske.Høreskader, såfremt der ikke bæres egnet hørevær.Helbredsskader, som følger af hånd-arm-vibration, såfremt værktøjet benyttes over et længere tidsrum eller ikke håndteres og vedligeholdes forskriftsmæssigt.
	Brug høreværn.Stojudviklingen fra maskinen kan forårsage høretab.Samlede svingningstal (vektorsum for tre retninger) beregnet i henhold til EN 60745.Svingningsemissionstal a_h = 3,8 m/s^2 Usikkerhed K = 1,5 m/s^2	5. Inden ibrugtagning
	Advarsel!Det angivne svingningsemissionstal er målt ud fra en standardiseret prøvningsmetode og kan - afhængig af den måde, el-værktøjet anvendes på - ændre sig og i undtagelsestilfælde ligge over den angivne værdi.Det angivne svingningsemissionstal kan anvendes til at sammenligne et el-værktøj med et andet.Det angivne svingningsemissionstal kan også anvendes til en indledende skønsmæssig vurdering af den negative påvirkning.	Inden du slutter høvlen til stromforsyningsnettet, skal du kontrollere, at dataene på mærkepladen stemmer overens med netdataene.Træk altid stikket ud af stikkontakten, inden du foretager indstillinger på høvlen.5.1 Støvudsugning5.1.1 Montering af støvpose (fi g. 3/pos. 12)Sæt støvposen (12) på tillsutningen for støvudsugning (6). Støvposen tages af tilsvarende i modsat rækkefølge.Støvudsugning sker lige over slibebåndet og ned i støvposen.

DK/N

5.2 Skift af slibebånd (fi g. 4-5/pos .11)

- Træk spændegrebet (10) ud for at aflaste slibebåndet.

• Træk det brugte slibebånd af drivrullerne.
  • Sæt det nye slibebånd på drivrullerne.
• Sørg for, at slibebåndets omløbsretning (pile på indersiden af slibebåndet) svarer til bändpudserens omløbsretning (pil over den bageste drivrulle).
• Træk spændegrebet (10) bagud for at stramme slibebåndet.

5.3 Indstilling af bändlob (fl g. 6/ pos. 2)

• Hold fast i bändpudseren med slibepladen opad.
  • Tænd for bándpudseren.
• Båndløbet indstilles ved at dreje på justerskruen (2), således at slibebåndet forløber midt på på de to drivruller.

6. Betjening

6.1 Tænd/Sluk (fi g. 7)

Tænd:

Tryk driftskontakten (5) ind.

Vedvarende drift:

Tryk kortvarigt ind på driftskontakten (5).

Maskinen kan køre med øjebliksfunktion eller vedvarende funktion.

6.2 Arbejdsanvisninger

Vigtigt! Hold aldrig arbejdsemnet med hånden. Fikser emnet på et stabilt underlag eller med en skruestik.

• Lad båndpudseren starte op, før du sætter den på arbejdsemnet.
• Sluk ikke for bändpudseren, mens slibebåndet berører arbejdsemnet.
• Hold altid bändpudseren fast med begge hænder, när den kører.
• Træ skal altid slibes i åremonstrets retning.

7. Udskiftning af nettislutningsledning

Hvis produktets nettislutningsledning beskadiges, skal den skiftes ud af producenten eller dennes kundeservice eller af person med lignende kvalifi kationer for at undgå fare for personskade.

Træk stikket ud af stikkontakten inden vedligeholdelsesarbejde.

8.1 Rengøring

• Hold så vidt muligt beskyttelsesanordninger, luftsprækker og motorhuset fri for støv og snavs. Gnid maskinen ren med en ren klud, eller foretag trykluftudblæsning med lavt tryk.
• Vi anbefaler, at maskinen rengores hver gang efter brug.
• Rønger af og til maskinen med en fugtig klud og lidt blød sæbe. Undgå brug af rengøringseller oplosningsmiddel, da det vil kunne ødelægge maskinens kunststofdele. Pas på, at der ikke kan trænge vand ind i maskinens indvendige dele. Trænger der vand ind i et elværktøj, og der det risikoen for elektrisk stød.

8.2 Kontaktkul

Ved for megen gnistdannelse skal kontaktkullet efterses af en fagmand. Vigtigt! Udskiftning af kontaktkul skal foretages af en fagmand.

8.3 Vedligeholdelse

Der fi ndes ikke yderligere dele, som skal vedligeholdes inde i maskinen.

8.4 Reservedelsbestilling:

Ved bestilling af reservedele skal følgende oplyses:

• Savens type.
  • Savensartikelnummer
  • Savensidentifikationsnummer.
• Nummeret på den nødvendige reservedel.

Aktuelle priser og øvrige oplysninger fi nder du på internetadressen www.isc-gmbh.info

9.

Produktet leveres indpakket for at undgå transportskader. Emballagen består af råmaterialer og kan genanvends eller indleveres på genbrugsstation. Produktet og dets tilbehør består af forskelligartede materialer, f.eks. metal og plast. Defekte produkter må ikke smides ud som almindeligt husholdningsaff ald. For at sikre en fagmæssig korrekt bortskaff else skal produktet indleveres på et aff aldsdepot. Hvis du ikke har kendskab til lokalt aff aidsdepot, så kontakt diin kommune.

ol-

[Non-Text]

3r,

，rk

ng

id

^-

à,

6

el

.

t

[Non-Text]

[Non-Text]

[Non-Text]

r

[Non-Text]

på

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

-

[Non-Text]

[Non-Text]

[Non-Text]

An

_TC_BS_8038_SPK1.indb 41

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

-

Defekte produkter dollistbuchelakring

dengt hashofaring sig korrekt hortaka

på et aff aldsdenot

lokalt aff aldsdepo

[Non-Text]

(1) 2014

1. Opbevarin

Maskinen og dens

Smid ikke el-værktøj ud som almindeligt husholdningsaff ald!

I medfør af Rådets direktiv 2002/96/EF om affald af elektrisk og elektronisk udstyr og dettes omsættelse i den nationale lovgivning skal brugt el-værktøj indsamles separat og indleveres til videreanvendende formål på miljomæssig forsvarlig vis.

Ejøren af el-værktøjet er – med mindre denne tilbagesender maskinen – forpligtet til at bortskaffe maskinen og dens dele ifølge miljøforskrifterne. Den brugte maskine kan indleveres hos en genbrugsstation – spørg evt. personalet her, eller forhør dig hos din kommune. Tilbehør og hjælpemidler, som følger med maskinen, og som ikke indeholder elektriske dele, er ikke omfattet af ovenstående.

Genoptryk eller anden kopiering af dokumentation og følgedokumenter til produkter, også i uddrag, er kun tilladt med udtrykkelig tilladelse fra iSC GmbH.

Ret til tekniske ændringer forbeholdes

-42-

iSC GmbH eller kompetent byggemarked garanterer afhjælpning af mangler eller vareombytning i henhold til nedenstående oversigt, idet lovfastsatte garantikrav ikke berøres heraf.

Kategori Eksempel Garanti
Mangler i materiale eller konstruktion		24 måneder
Sliddele* Kilerem, Kontaktkul 6 måneder
Forbrugsmateriale/forbrugsdele*	Silbepapir Garanti kun ved omgående defekt (24 t efter køb / dato på købskvittering)
Manglende dele 5 hverdage

* er ikke nødvendigvis indeholdt i leveringsomfanget!

Med hensyn til sliddele, forbrugsmateriale og manglende dele garanterer Fa. ISC GmbH resp. kompetent byggomarked afhjælpning af mangler eller omlevering under forudsætning af, at manglen er blevet anmeldt inden for 24 t (forbrugsmateriale), 5 hverdage (manglende deile) eller 6 måneder (sliddele) efter købet, og at købsdatoen dokumenteres ved fremvisning af købskvittering.

Ved mangler i materiale eller konstruktion, som er omfattet af garantien, bedes varen indsendt sammen med vedlagte produktkort i udfyldt stand. Det er vigtigt, at der anføres en nøjagtig fejlbeskrivelse.

Derfor bedes følgende spørgsmål besvares:

- Har produktet fungeret, eller var det defekt fra begyndelsen?

• Har du bemærket noget usædvandligt, inden defekten opstod (symptom før defekt)?
• Hvilken fejlfunktion mener du, at produktet er berørt af (hovedsymptom)? Beskriv venligst fejlfunktionen.

-43-

Vore produkter er underlagt streng kvalitetskontrol. Hvis produktet alligevel på et tidspunkt skulle udvise fejl, beklager vi naturligvis dette og beder dig kontakte vores kundeservice på adressen, som står angivet på dette garantibevis. Du kan naturligvis også ringe til os på det nedenfor angivne servicenummer. For indfrielse af garantikrav gælder følgende:

1. Nærværende garanti fastsætter betingelserne for udvidede garantiydelser. Garantibestemmelser fastsat ved lov berøres ikke af nærværende garanti. Vores garantiydelse er gratis.
2. Garantiyelsen omfatter udelukkende mangler, som kan føres tilbage til materiale- eller produktionsfejl, og begrænser sig til afhjælpning af disse resp. levering af erstatningsprodukt. Bemærk, at vore produkter ikke er konstrueret til erhvervsmæssig, håndværksmæssig eller industriel brug. Garantiaftale kan derfor ikke anses for indgået, såfremt produktet anvendes i erhvervsmæssigt, håndværksmæssigt, industrielt eller lignende øjemed. Endvidere dækker garantien ikke erstatningsydelser for transportskader, skader som følge af tilsidesættelse af montagevejledningens anvisninger eller som følge af usagkyndig installation, tilsidesættelse af brugsanvisningen (f.eks. tilslutning til forkert netspænding eller strømtype), misbrug eller usagkyndig anvendelse (f.eks. overbelastning eller brug af værktoj eller tilbehør, som ikke er godkendt), tilsidesættelse af vedligeholdelses- og sikkerhedlsforkrifter, indtrængen af fremmedlegemer i apparatet (f.eks. sand, sten eller støv), brug af vold eller eksterne påvirkninger udefra (f.eks. fordi produktet tabes) samt skader, der hidrører fra almindelig slitage. Dette gælder især batterier, som vi dog alligevel yder 12 måneders garanti på. Garantien mister sin gyldighed, hvis der allerede er blevet foretaget indgreb i apparatet.
3. Garantiperioden udgør 2 år at regne fra købsdatoen. Garantikrav skal gøres gældende inden for uger, efter at defekten er blevet konstateret. Garantikrav kan ikke gøres gældende efter garantiperiodens udlob. Reparation eller udskiftning af apparatet medfører ikke forlængelse af garantiperioden, heller ikke for eventuelt indbyggede reservedele. Dette gælder også servicearbejder, der foretages på stedet.
4. For at kunne gøre garantikrav gældende skal du sende det defekte produkt portofrit til nedenstående adresse. Original købskvittering eller lignende dateret dokumentation skal vedsendes. Købskvitteringen skal gemmes som dokumentation! Beskriv venligst så nojagtigt som muligt grunden til din reklamation. Er defakten omfattet af garantien, vil produktet omgående blive repareret og returnerat, eller du vil modtage et helt nyt.

Mod betaling udbedrer vi naturligvis også gerne defekter på produktet, som ikke/ikke længere er omfattet af garantien. Du skal blot indsende produktet til vores serviceadresse.

Hvad angår slid- og forbrugsdele samt manglende dele henviser vi til garantiens begrænsninger i henhold til garantibestemmelserne i nærværende betjeningsvejledning.

-44-
