Produkttyp	Bandslipmaskin
Märke	Einhell
Modell	TCBS 8038
Absorberad effekt	800 W
Nätspänning	230 V ~ 50 Hz
Bandhastighet	380 m/min
Slipbandstorlek	76 x 533 mm
Vikt	3,5 kg
Skyddsklass	II
Ljudtrycksnivå (L_PA)	76 dB(A) (K=3 dB)
Ljudeffektnivå (L_WA)	87 dB(A) (K=3 dB)
Vibrationsemissionsvärde (a_H)	3,8 m/s² (K=1,5 m/s²)
Huvudfunktioner	Slipning av trä, metall, plast och liknande material; inbyggd dammutsugning; kontinuerlig drift möjlig
Underhåll och rengöring	Rengör med en fuktig trasa och mild tvål; använd inte aggressiva rengöringsmedel; undvik att vatten tränger in
Säkerhet	Hörselskydd, dammask och skyddsglasögon krävs; läs säkerhetsanvisningarna före användning
Reservdelar och reparerbarhet	Kolborstar utbytbara av specialist; slipband, dammuppsamlingspåse finns
Leveransomfattning	Bandslipmaskin, 1 slipband, 1 dammuppsamlingspåse, bruksanvisning, säkerhetsanvisningar
Garanti	2 år för material- och konstruktionsfel; 6 månader för slitdelar (kolborstar, rem); 5 dagar för saknade delar

Vanliga frågor - TCBS 8038 EINHELL

Hur byter man slipbandet på Einhell TCBS 8038 bandslipmaskin?

För att byta slipbandet, dra spännspaken (10) utåt för att lossa spänningen. Ta bort det slitna bandet från drivrullarna. Placera det nya bandet i rotationsriktningen (pilarna på insidan motsvarar pilen på rullen). Fäll tillbaka spännspaken för att sträcka bandet.

Hur justerar man bandets gång?

Håll slipmaskinen med slipplattan uppåt och starta den. Vrid justerskruven (2) tills slipbandet löper centrerat på båda drivrullarna.

Hur startar och stoppar man slipmaskinen?

För att starta, tryck in Start/Stopp-knappen (5). För kontinuerlig drift, lås knappen med låsknappen (4). För att stoppa, tryck kort på strömbrytaren.

Vilka tillbehör medföljer slipmaskinen TCBS 8038?

Leveransen innehåller bandslipmaskin, ett slipband (76 x 533 mm), en dammuppsamlingspåse, bruksanvisning och säkerhetsanvisningar.

Hur rengör man Einhell TCBS 8038 bandslipmaskin?

Koppla bort maskinen från strömmen. Rengör den med en fuktig trasa och lite mild tvål. Använd inte aggressiva rengöringsmedel. Undvik att vatten tränger in. Ventilationsspringorna kan rengöras med tryckluft vid lågt tryck.

Vad gör man om kolborstarna gnistor?

Om kolborstarna producerar för mycket gnistor, låt dem kontrolleras och bytas av en elektriker endast.

Hur suger man upp damm under slipning?

Tryck dammuppsamlingspåsen (12) på suganslutningen (6). Sugningen sker direkt genom slipbandet. Töm påsen regelbundet.

Kan jag använda slipmaskinen på metall?

Ja, slipmaskinen är avsedd för slipning av trä, bearbetning av järn, plast och liknande material med lämpligt slippapper.

Vilka är de viktiga säkerhetsanvisningarna?

Använd alltid hörselskydd, dammask och skyddsglasögon. Läs alla säkerhetsanvisningar före användning. Arbeta inte med material som innehåller asbest.

Hur förvarar man slipmaskinen efter användning?

Förvara maskinen och dess tillbehör på en mörk, torr och frostfri plats, oåtkomlig för barn. Optimal förvaringstemperatur är mellan 5 och 30 °C. Förvara verktyget i originalförpackningen.

BRUKSANVISNING TCBS 8038 EINHELL

Fikser kontakten (5) med läseknappen (4).

Sluk:

produktet leveres porlskader Embal

og kan genanyend

brugsstation. Prod

forskelligartede ma

Delekte produkter

deligt hashofaring

på et aff aldsdenot

lokalt aff aldsdepo

[Non-Text]

(1) 2014

1. Opbevarin

Maskinen og dens

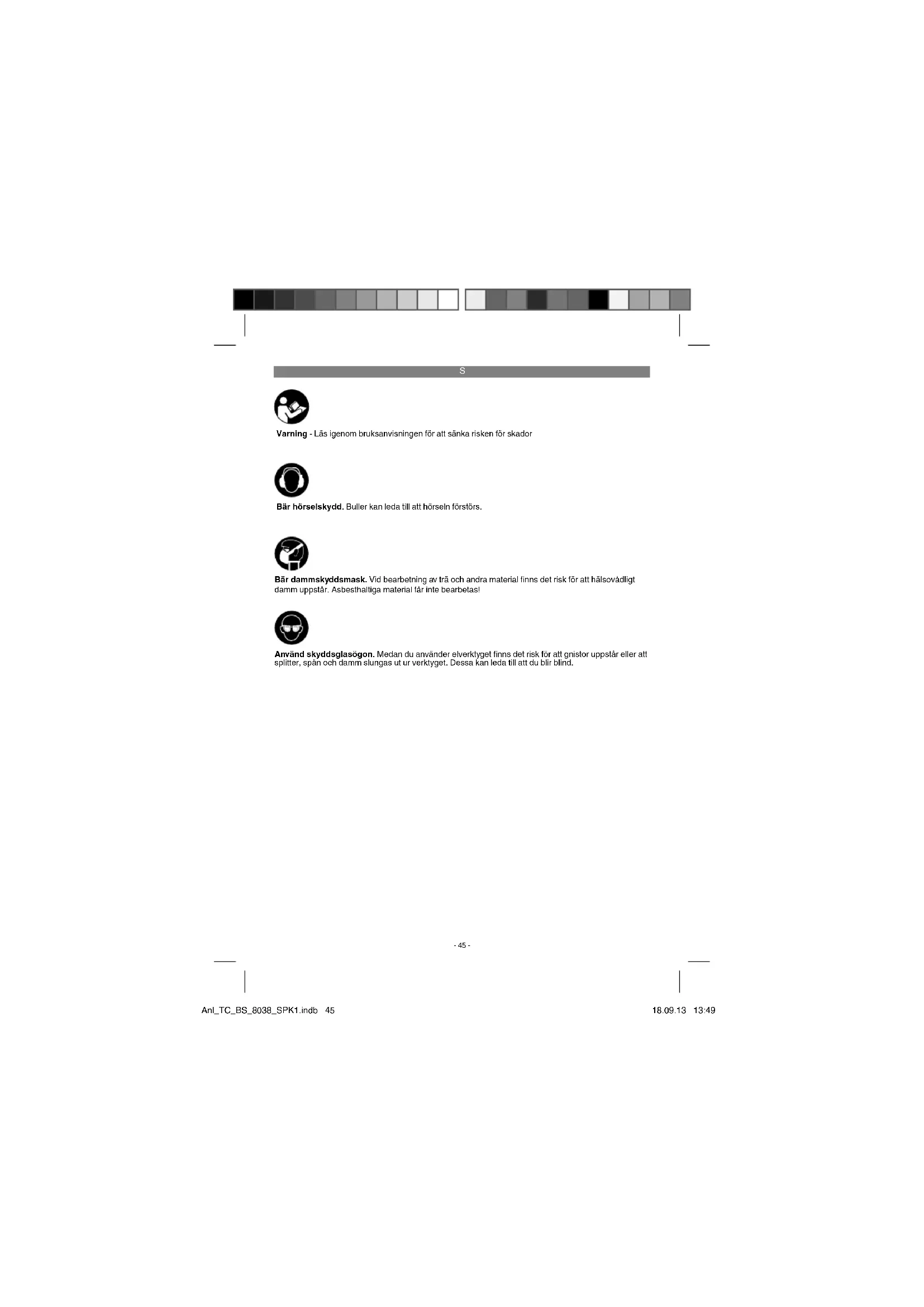

Varning - Läs igenom bruksanvisningen för att sänka risken för skador

Bär hörselskydd. Buller kan leda till att hörseln förstörs.

Bär dammskyddsmask. Vid bearbetning av trä och andra material finns det risk för att hälsovådligt damm uppstår. Asbesthaltiga material får inte bearbetas!

Använd skyddsglasögon. Medan du använder elverktyget finns det risk för att gnistor uppstår eller att splitter, spån och damm slungas ut ur verktyget. Dessa kan leda till att du blir blind.

S

▲ Obs!

Innan maskinen kan användas måste särskilda säkerhetsanvisningar beaktas för att förhindra olyckor och skador. Läs därlöf noggrant igenom denna bruksanvisning och dessa säkerhetsanvisningar. Förvara dem på ett säkert ställe så att du alltid kan hitta önskad information. Om maskinen ska överåtås till andra personer måste även denna bruksanvisning och dessa säkerhetsanvisningar medfölja. Vi övertar inget ansvar för olyckor eller skador som har uppstätt om denna bruksanvisning eller säkerhetsanvisningarna ásidosätts.

Läs alla säkerhetsanvisningar och instruktioner. Försummelser vid iakttagandet av säkerhetsanvisningama och instruktionerna kan förorsaka elstöt, brand och/eller svåra skador. Förvara alla säkerhetsanvisningar och instruktioner för framtiden.

2. Beskrivning av maskinen samt leveransomfattning

2.1 Beskrivning av maskinen (bild 1-2)

1. Stödhandtag
2. Inställning för slipbands-justering
3. Låsknapp
4. Strömbrytare
5. Anslutning för dammsäck
6. Handtag
7. Drivhiul
8. Slipplatta
9. Spännspak för slipband
10. Slipband
11. Dammsäck

2.2 Leveransomfattning

Kontrollera att produkten är komplett med hjälp av beskrivningen av leveransen. Om delar saknas vill vi be dig ta kontakt med vårt servicecenter eller byggmarknaden där du köpte produkten inom fem dagar efter att du köpte artikeln. Tänk på att du måste visa upp ett giltigt kvílto. Beakta även garantitabellen i garantibestämmelserna i slutet av bruksanvisningen.

- Öppna förpackningen och ta försiktigt ut pro-

dukten ur förpackningen.

• Ta bort förpackningsmaterialet samt förpacknings- och transportsäkringar (om förhanden).
  • Kontrollera att leveransen är komplett.
• Kontrollera om produkten eller tillbehörsdelarna har skadats i transporten.
• Spara om möjligt på förpackningen tills garantitiden har gått ut.

Varning!

Produkten och förpackningsmaterialet är ingen leksak! Barn får inte leka med plastpåsar, folie eller smådelar! Risk för att barn sväljer delar och kvävs!

• Bandslip
  • 1 x Slipband
  • 1 x Dammsäck
  • Original-bruksanvisning
  • Säkerhetsanvisningar

3. Ändamålsenlig användning

Bandslipen är avsedd för slipning av trä, jäm, plast och liknande material under förutsättning att du använder lämpligt slipband.

Maskinen får endast användas till sitt avsedda ändamål. Användningar som sträcker sig utöver detta användningsområde är ej ändamålsenliga. För materialskador eller personskador som resulterar av sådan användning ansvarar användaren/operatören själv. Tillverkaren påtar sig inget ansvar.

Tänk på att våra produkter endast får användas till ändamåisenligt syfte och inte har konstruerats för yrkesmässig, hantverksmässig eller industriell användning. Vi ger därför ingen garanti om produkten ska användas inom yrkesmässiga, hantverksmässiga eller industriella verksamheter eller vid liknande aktivteter.

4.

Nā

Up

Bar

Slip

Sky

Vik

Bu

Bul

EN

Ljuc

Os

Ljuc

O密

Bär

Bul

Tot

gar

Vib

Os

Var

Vib

upk

Karl tvor

vär

Vib

das

Vib

anv

Be

till

•

•

•

•

•

。

	S
k-lar-	4. Tekniska dataNätspänning ...... 230 V ~ 50 HzUpptagen effekt: ...... 800 WBandhastighet: ...... 380 m/minSlipbandets mått: ...... 76 x 533 mmSkyddsklass ...... [IMAGE]Vikt ...... 3,5 kgBuller och vibrationBuller- och vibrationsvärden har bestämts enligt EN 60745.Ljudtrycksnivå L_pA ...... 76 dB(A)Osäkerhet K_pA ...... 3 DBLjudelf ektnivå I_pA ...... 87 dB(A)Osäkerhet K_wA ...... 3 DBär hörselskydd.Buller kan leda till att hörseln förstörs.Totala vibrationsvärden (vektorsumma i tre riktningar) har bestämts enligt EN 60745.	Kvarstäende riskerKvarstäende risker föreligger alltid även om detta elverktyg används enligt föreskrift. Följande risker kan uppstå på grund av elverktyg-gets konstruktion och utförande:1. Lungskador om ingen lämplig dammfi ltermask används.2. Hörselskador om inget lämpligt hörselskydd används.3. Hålsoskador som uppstår av hand- ocharmvibrationer om maskinen används underlängre tid eller om det inte hanteras och un-derhålls enligt föreskrift.
		5. Före användningInnan du ansluter maskinen måste du övertygadig om alt uppgilerna på typskylten slämmeröverens med nätots data.Dra allitid ut stickkontakten innan du gör några Inställningar på masklnen.
		5.1 Dammsugning
att	Vibrationsemissionsvärde a_i = 3,8 m/s^2 Osäkerhet K = 1,5 m/s^2 Varning!Vibrationsemissionsvärdet som anges har måttsupp med en standardiserad provningsmetod ochkan variera beroende på vilket sätt som elverky-tyget används. I undantagsfall kan det faktiskavårdet avvika från det angivna värdet.Vibrationsemissionsvärdet som anges kan användas om man vill jämföra olika elverktyg.	5.1.1 Montera dammsäck (bild 3/pos. 12)Skjut dammsäcken (12) på anslutningen fördammsugning (6). Dammsäcken kan tas av i om-vänd följd.Dammet sugs upp direkt genom slipbandet ochleds sedan vidare till dammsäcken.⚠ Obs!Av hälsoskyddsskäl måste dammsäcken tvungetanvändas!
ra.-ul-ern?
sts-bill-ter	Vibrationsemissionsvärdet som anges kan ävenanvändas för en första bedömning av inverkanfrån elverktyget.Begrånsa uppkomsten av buller och vibrationtill ett minimum!Använd endast intakta maskiner.Undernäll och rengör maskinen regelbundet.Anpassa ditt arbetssätt till maskinen.Överbelasta inte maskinen.Lämna in maskinen för översyn vid behov.Slá ifrån maskinen om den inte används.Bärhandskar.	5.2 Byta slipband (bild 4-5/pos. 11)Dra ut spännspaken (10) för att avlasta slip-bandet.Dra av det förbrukade slipbandet från drivhju-len.Skjut ett nytt slipband på drivhjulen.Se till att slipbandets rotationsriktning (piliarpå insidan av slipbandet) stämmer överensmed bandslipens rotationsriktning (pil ovanfördet bakre drivhjuliet.Tryck pännspaken (10) bakåt för att spännaslipbandet.5.3 Ställa in bandlöping (bild 6/pos. 2)

in bandlöpningen så att slipbandet löper i mitten av de båda drivhjulen.

6. Använda

6.1 Strömbrytare (bild 7) Inkoppling:

Tryck in strömbrytaren (5).

Kontinuerlig drift:

Spärra strömbrytaren (5) med läsknappen (4).

Fränkoppling:

Tryck in strömbrytaren (5) kort.

Maskinen kan användas antingen till momentan eller kontinuerlig drift.

6.2 Användningstips

Obs! Håll inte arbetsstycket som ska bearbetas i handen. Fixera arbetsstycket på ett stabilt underlag eller med ett skruvstäd.

• Låt bandslipen starta upp innan du sätter den på arbetsstycket.
  • Slå inte ifrån bandslipen medan slipbandet fortfarande ligger emot arbetsstycket.
• Håll alltid fast bandslipen med båda händerna när du använder den.
  • Slipa alltid virke i ádringens riktning.

Om nätkabeln till denna produkt har skadats måste den bytas ut av tillverkaren, kundtjänst eller av en annan person med liknande behörighet eftersom det annars fi nns risk för personskador.

8. Rengöring, Underhåll och reservdelsbeställning

Dra alltid ut stickkontakten inför alla rengöringsarbeten.

8.1 Rengöra maskinen

• Håll skyddsanordningarna, ventilationsöppningarna och motorkåpan i så damm- och smutsfritt skick som möjligt. Torka av maskinen med en ren duk eller blås av den med tryckluft med svagt tryck.
  • Vi rekommenderar att du rengör maskinen efter varje användningstillfälle.

- Rengör maskinen med jämna mellanrum med en fuktlig duk och en aning säpa. Använd inga rengörings- eller lösningsmedel. Dessa kan skada maskinens plastdelar. Se till att inga vätskor tränger in i maskinens inre. Om vatten tränger in i ett elverktyg höjs risken för elektriska slag.

8.2 Kolborstar

Vid överdrivning gnistbildning måste du låta en behörig elinstallatör kontrollera kolborstarna. Obs! Kolborstarna får endast bytas ut av en behö- rig elinstallatör.

8.3 Underhåll

I maskinens inre fi nns inga delar som kräver underhåll.

8.4 Reservdelsbeställning

Lämna följande uppgifter vid beställning av reservdelar:

• Maskintyp
  • Maskinensartikel-nr.
  • Maskinensident-nr.
• Reservdelsnummer för erforderlig reservdel Aktuella priser och ytterligare information fi nns på www.isc-gmbh.info

9. Skrotning och återvinning

Produkten ligger i en förpackning som fungerar som skydd mot transportskador. Denna förpackning består av olika material som kan återvinnas. Lämna in förpackningen till ett insamlingsställe för återvinning. Produkten och dess tillbehör består av olika material som t ex metaller och plaster. Defekta produkter får inte kastas i hushållssoporna. Lämna in produkten till ett insamlingsställe i din kommun för professionell avfallshantering. Hör efter med din kommun om du inte vet var närmsta insamlingsställe fi nns.

10. Förvaring

Förvara produkten och dess tillbehör på en mörk, torr och frostfri plats samt otillgångligt för barn. Den bästa förvaringstemperaturen är mellan 5 och 30°C. Förvara elverktyget i originalförpackningen.

Enc

Kæ

Enl

elek

käll

Áte

Sor

fale

in ti

ning

ter

Efe

utd

Me

S
ned ga n
ten t-	Endast för EU-länder
	Kasta inte elverktyg i hushållssoporna.
	Enligt det europeiska direktivet 2002/96/EG om avfall som utgörs av eller innehåller elektriska eller elektroniska produkter och dess tillämpning i den nationella lagstiftningen, måste förbrukade elverktyg källsorteras och lämnas in för miljövänlig återvinning.
hö-	Återvinnings-alternativ till begäran om återsändning: Som ett alternativ till returnering är ägaren av elutrustningen skyldig att bidraga till ändamålsenlig avfallshantering för det fail alt utrustningen ska skrotas. Efter att den förbrukade utrustningen har lämnats in till en avfallsstation kan den omhändertas i enlighet med gällande nationella lagstiftning om återvinning och avfallshantering. Detta gäller inte för tillbehörsdelar och hjälpmedel utan elektriska komponenter vars syfte har varit att komplettera den förbrukade utrustningen.
er-	Eftertryck eller annan duplicering av dokumentation och medföljande underlag för produkterna, även utdrag, är endast tillåtet med uttryckligt tillstånd från iSC GmbH.
el på	Med förbehåll för tekniska ändringar.
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-	Anl_TC_BS_8038_SPK1.indb 49 18.09.13 13:49

Garantibestämmelser

Firman iSC GmbH resp. byggmarknaden där du köpte produkten garanterar att åtgärda brister eller byta ut produkten enligt nedanstående översikt, varvid lagstadgade garantianspråk inte påverkas.

Kategori Exempel Garanti
Brister i material eller konstruktion		24 månader
Slitagedelar* Kilrem, Kolborstar 6 månader
Förbrukningsmaterial/förbrukningsdelar*	Slippapper Garanti endast vid omedelbar defekt (24 tim efter köp / köp-datum)
Delar som saknas 5 arbetsdagar

* ingår inte tvunget i leveransomfattningen!

När det gäller slitagedelar, förbrukningsmaterial och delar som saknas garanterar firman iSC GmbH resp. byggmarknaden där du köpte produkten endast att bristerna åtgårdas resp. reservdolar skickas ut om bristerna reklameras inom 24 timmar (förbrukningsmaterial), 5 arbetsdagar (delar som saknas) resp. 6 månader (sllagedelar) efter köp och köpdatum kan påvisas med kvilto.

Vid brister i material eller konstruktion vill vi be dig att skicka in produkten tillsammans med ett komplett ifyllt produktkort. Det är viktigt att du ger en detaljerad beskrivning av felet.

Besvara följande frågor:

- Fungerade produkten först eller var den defekt från början?

• Märkte du av någonting innan produkten slutade att fungera (symptomer före defekt)?
• Enligt din åsikt, vilken funktion är felaktig i produkten (huvudsymptom)? Beskriv den felaktiga funktionen.

Garantibevis

Bästa kund,

Våra produkter genomgår en sträng kvalitelskontroll. Om denna produkt mot förmodan inte fungerar på rätt sätt, beklagar vi detta och ber dig att kontakla vår serviceavdeining under adressen som anges på garantikortet. Vi står även gäma till tjänst på telefon under servicenumret som anges nedan. Följande punkter gåller för att du ska kunna göra anspråk på garantin:

1. I dessa garantivillkor regleras extra garantitjänster. Garantianspråk som regleras enligt lag påverkas inte av denna garanti. Våra garantitjänster är gratis för dig.
2. Garantitjänsterna täcker endast in sådana brister som kan härledas till material- eller fabrikationsfel och är begränsade till arbetsuppgifter som syftar till att åtgärda dessa brister eller byta ut produkten. Tänk på att våra produkter endast får användas till ändamålsenligt sytte och inte har konstruerats för yrkesmässig, hantverksmässig eller industriell användning. Ett garantiavtal sluts därför ej om produkten ska användas inom yrkesmässiga, hantverksmässiga eller industriella verksamheter vid liknande aktiviteter. Vår garanti omfattar dessutom inte ersättning för transportskador, skador som kan härledas till missaktade monteringsanvisningar eller ej föreskriven installation, Åsidosatt bruksanvisning (t ex anslutning till folsaktig nätpänning eller strömart), missbruk eller ej ändamålsenliga användningar (t ex överbelastning av produkten eller användning av ej godkända insalsverklyg eller tillbehör), åsidosatta underhålls- och säkerhetsbestämmelser, främmande partiklar som har trängt in i produkten (t ex sand, sten eller damm), yttre väld eller yttre påverkan (t ex skador om produkten har fallid ned) samt normalt och användningsbundet slitage. Detta gäller särskilt för batterier som täcks av en 12 månaders garanti. Anspråk på garanti upphör att gålla om ingrepp redan har gjorts i produkten.
3. Garantitiden uppgår till 2 år och gäller från datumet när produkten köptes. Medan garantitiden fortfarande gäller ska anspråk på garanti ställas inom två veckor efter att defekten fastställdes. Det är inte möjligt att ställa anspråk på garanti efter att garantitiden har löpt ut. Garantitiden förlängs inte när produkten repareras eller byts ut, dessutom medför sådana arbeten inte att en ny garantitid börjar gälla för produkten eller för ev. reservdelar som har monterats in. Detta gäller även vid hembesök.
4. Förr att du ska kunna ställa anspråk på garantin ska den defekta produkten skickas in i tillräckligt frankerat skick till adressen som anges nedan. Bifoga kvittot i original eller ett annat daterat köpebevis. Förvara därför kassakvittot på en säker plats! Beskriv orsaken till reklamationen så noggrant som möjligt. Om defekten i produkten täcks av våra garantiljänster, får du genast en reparerad eller ny apparat av oss.

Givetvis kan vi även, mot debitering, åtgårda skador som antingen inte täcks av garantin eller som har uppstått efter garantitidens slut. Skicka in produkten till nedanstående serviceadress.

För slitage- och förbrukningsdelar samt för delar som saknas hänvisar vi till begränsningarna i garantin enligt garantibestämmelsema som ingår i denna bruksanvisning.

-51-
