Caractéristiques Techniques	Commutateur Ethernet 5 ports, non manageable, vitesse de 10/100/1000 Mbps
Type de Ports	5 ports RJ45 10/100/1000 Mbps
Dimensions	200 x 100 x 25 mm
Poids	0,5 kg
Alimentation	Alimentation externe, 5V/1A
Utilisation	Idéal pour les petites entreprises et les réseaux domestiques, plug-and-play
Maintenance	Aucune maintenance requise, ventilation passive
Sécurité	Protection contre les boucles de réseau, support des protocoles de sécurité de base
Garantie	2 ans de garantie limitée
Informations Générales	Compatible avec tous les systèmes d'exploitation, supporte le fonctionnement 24/7

FOIRE AUX QUESTIONS - TLSG1005D TP-LINK

Comment réinitialiser le TP-LINK TLSG1005D aux paramètres d'usine ?

Pour réinitialiser le commutateur TP-LINK TLSG1005D, débranchez-le de l'alimentation, puis appuyez et maintenez le bouton de réinitialisation pendant environ 10 secondes tout en le rebranchant. Relâchez le bouton après que les LED clignotent.

Pourquoi les voyants LED du commutateur ne s'allument-ils pas ?

Assurez-vous que le commutateur est correctement alimenté et que le câble d'alimentation est bien connecté. Vérifiez également que les ports Ethernet sont connectés à des appareils fonctionnels.

Le commutateur ne détecte pas certains appareils connectés, que faire ?

Vérifiez que les câbles Ethernet utilisés sont en bon état et compatibles (minimum Catégorie 5). Essayez de changer de port ou de câble pour voir si le problème persiste.

Comment savoir si le commutateur fonctionne correctement ?

Vérifiez que les voyants LED des ports utilisés sont allumés. Un voyant vert indique une connexion correcte, tandis qu'un voyant clignotant indique une activité de données.

Le commutateur chauffe-t-il trop ? Est-ce normal ?

Il est normal qu'un commutateur chauffe légèrement pendant son fonctionnement. Assurez-vous qu'il est placé dans un endroit bien ventilé et qu'il n'est pas obstrué.

Puis-je utiliser le TP-LINK TLSG1005D pour connecter plusieurs VLAN ?

Le TP-LINK TLSG1005D est un commutateur non géré, donc il ne prend pas en charge les configurations VLAN. Pour cette fonctionnalité, envisagez un commutateur géré.

Comment étendre la portée de mon réseau en utilisant ce commutateur ?

Connectez le commutateur à votre routeur ou à un autre commutateur existant via un câble Ethernet. Cela permettra d'étendre le nombre de ports disponibles pour vos appareils.

Y a-t-il une limite au nombre d'appareils que je peux connecter ?

Le TP-LINK TLSG1005D dispose de 5 ports Ethernet, ce qui signifie que vous pouvez connecter jusqu'à 5 appareils directement. Si vous avez besoin de plus de ports, vous pouvez ajouter un autre commutateur.

MODE D'EMPLOI TLSG1005D TP-LINK

Les caractéristiques et specifications peuvent être modifiées sans préavis. TP-LINK est une marque commerciale déposée par TP-LINK TECHNOLOGIES CO., LTD. Toutes les marques commerciales et déposées sont la propriété de leurs détenteurs respectifs.

Ce document ne peut être copied, photocopié, reproduit, traduit ou enregistré sur chaque support électronique ou informatique, dans son intégralité ou en partie, sans l'accord écrit préalable de TP-LINK TECHNOLOGIES CO., LTD. Copyright © 2014 TP-LINK TECHNOLOGIES CO., LTD. Tous droits réservés.

http://www.tp-link.com

DÉCLARATION DE LA FCC

Cet apparéil a été testé et déclaré conforme aux limites des apparêils numériques de Classe B, selon la section 15 des règlements de la FCC (Federal Communication Commission). Ces limites sont conçues pour assurer une protection raisonnable contre un brouillage préjudiciable lorsque l' apparéil est utilisé dans un milieu résidentiel. L' apparéil génére, utilise et peut diffuser de l'énergie sur les fréquences radio et, s'il n'est pas installé et utilisé conformément au mode d'emploi, il peut brouiller les communications radio. Il n'y a aucune garantie qu'un brouillage ne se produit pas dans un milieu particulier. Si cet apparéil brouille les communications radio ou télévision, comme cela peut être vérifié en éteignant puis en allumant l' apparéil, l'utilisateur peut tenter de corriger toute interférence en essayant une ou plusieurs des méthodes suivantes:

• Réorienter l'antenne réceptrice ou la placer à un autre endroit;

• Éloigner davantage l'appareil du récepteur;

• Brancher l'appareil sur une autre prise de courant ou un circuit électrique différent de celui auquel le récepteur est connecté;

• Pour toute aide, consulter le distributeur ou un technician exprémented radio/TV.

Cet apparéil est conforme à la section 15 des règlements de la FCC. Son utilisation est soumise aux deux conditions suivantes :

3) Cet apparéil ne doit pas provoquer de brouillage préjudiciable.
4) Cet apparéil doit absorber toute interférence réceptionnée, même si cela provoque des effets indésirables sur son fonctionnement.

Toute modification non autorisée par les autorités responsables de la conformité peut entraîner la revocation du droit d'utilisation de ce produit.

Avtissement de la marque CE

CE

Ceci est un apparéil de classe B. Dans un environnement domestique, cet apparéil peut créé des interférences radio, auquel cas l'utilisateur devra prendre les dispositions nécessaires.

Notices de sécurité

Attention :

N'utilisez pas ce produit à proximé de l'eau (cave humide ou pres d'une piscine).

N'utilisez pas ce produit pendant un orage. Il se peut que les éclairs causent un choc électrique.

Contenu de l'emballage

L'emballage doit containir les éléments suivants :

Un switch TL-SG1005D/TL-SG1008D
Un adaptateur secteur
Ce manuel utiliseur

Remarque :

Les vis de fixation au mur ne sont pas fournies avec le produit. Veuillez contacter votre distributeur si un des éléments de cette liste était manquant ou endommagé.

Convention

Lorsqu'il est fait reference au switch ou TL-SG1005D/TL-SG1008D dans ce manuel d'utilisation, il est toujours question du switch de bureau 5/8 ports Gigabit TL-SG1005D/TL-SG1008D, sauf mention contraire.

Remarque :

Les deux péripériques TL-SG1005D et TL-SG1008D partagent le même manuel d'utilisation. Par souci de simplicité, nous utilisieren toujours le TL-SG1008D comme exemple.

Différence entre les deux périphériques :

le switch TL-SG1005D dispose de 5 ports RJ45 auto-négociés 10/100/1000 Mbps.
le switch TL-SG1008D dispose de 8 ports RJ45 auto-négociés 10/100/1000 Mbps.

Chapitre 1 Présentation du produit

Nous vous remercions d'avoir besoin le switch de bureau 5/8 ports Gigabit TL-SG1005D/TL-SG1008D.

1.1 Aperçu du produit

Gréce à la technologie Ethernet Gigabit, le switch de bureau Gigabit TL-SG1005D/ TL-SG1008D vous assure une continuité de connexion et peut transformer votre ancien réseau en un réseau 1 000 Mbps. Le transfert de fichiers graphiques, CGI, CAD ou multimédia et autres applications gourmandes en bande passante se fait instantanément!

L'architecture de commutation sans blocage du TL-SG1005D/TL-SG1008D redirection et filtre les paquets en mode filaire intégral pour une vitesse de transfert maximale ; le temps de réponse du réseau et la vitesse de traffic entre les sous-réseaux sont ainsi significativement améliorés.

Le switch TL-SG1005D/TL-SG1008D dispose de la conception plug-and-play. En outre, la fonction de détction de cable Auto-MDI/MDIX sur tous les ports permet de s'affranchir des cables croisés et des ports Uplink. Chaque port peut être utilisé comme port général ou port Uplink et peut être branché à un serveur, un concentrateur, un routeur, un switch ou un ordinateur via un cable croisé ou direct. Les DEL de diagnostic indiquent l'etat de liaison et d'activité afin de détecter rapidement les problèmes sur le réseau et de les corriger.

Le switch TL-SG1005D/TL-SG1008D utilise la technologie Green Ethernet, compatible avec des fonctions d'économie d'énergie. Le switch étéint automatiquement les ports si aucune liaison n'est détectée ou si l'ordinateur connecté au port est lui-même étéint et gère les puissances de sortie en fonction de la longueur des cables Ethernet.

1.2 Caractéristiques

Equipé de la technologie Green Ethernet pour la prise en charge de fonctions d'économie d'énergie.
Répond aux normes IEEE802.3, IEEE802.3u, IEEE802.3ab
5/8 ports RJ45 à détction automatique 10/100/1000 Mbps compatibles Auto-MDI/MDIX
Prise en charge du contrôle de flux IEEE802.3x pour le mode de liaison bidirectionnelle simultanée et de la fonction Backpressure pour le mode de liaison bidirectionnelle alternée
Architecture de commutation sans blocage qui redirige et filtreet les paquets en mode filaire intégral pour une vitesse de transfert maximale.
Table d'adressage MAC 4 K d'entrée du TL-SG1005D/TL-SG1008D avec auto-apprentissage et auto-vieillissement
Compatible avec trames JUMBO jusqu'à 9 Ko
Indicateurs DEL pour le contrôle de l'alimentation, la liaison, l'activité et la vitesse
Adaptateur secteur externe

Chapitre 2 Identification des composants externes

Ce chapitre déscrit les panneaux avant et arrêté du switch.

2.1 Panneau avant

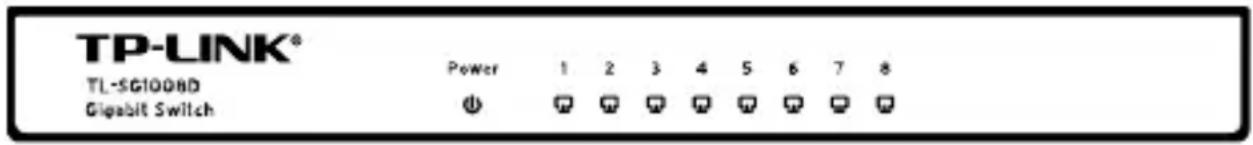

Illustration 2-1 Panneau avant du switch TL-SG1008D

Les DEL du switch se situant sur le panneau avant:

DEL alimentation : Cet indicateur s'allume lorsque le switch est mis sous tension.
DEL (1 à 8): Les diodes indiquent l'état de liaison (connexion active/transfert de données en cours). Si l'indicateur lumineux correspondant présente une lumière verte fixe, le pérophérique est connecté au réseau. Si l'indicateur lumineux correspondant présente une luzière verte clignotante, des données sont transmises ou reçues via la connexion.

Remarque :

Les DEL vous indiquent l'etat de la connexion du périhérique après initialisation.

2.2 Panneau arrête

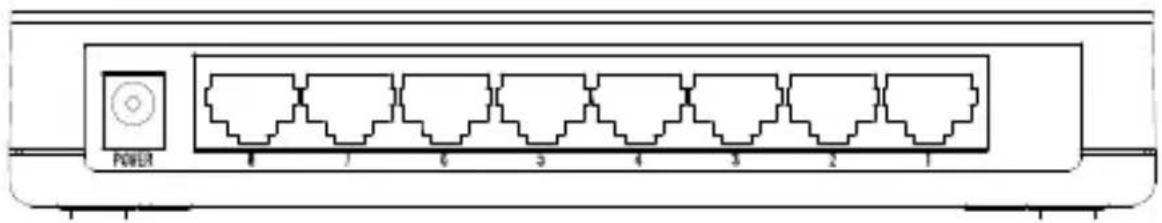

Illustration 2-2 Panneau arrête du switch TL-SG1008D

Les éléments suivants sont situés sur le panneau arrière.

ALIMENTATION: L'adaptateur secteur se branche sur cette prise portant la mention POWER (ALIM). Veuillez utiliser l'adaptateur secteur fourni avec le switch TL-SG1008D.

Port (1 à 8): Le switch TL-SG1008D est équipé de 8 ports RJ45 à détction automatique 10/100/1000 Mbps sur lesquels vous pouvez connecter vos péripériques réseau. L'état de la connexion de chaqueServeil est visible grâce aux diodes correspondantes sur le panneau avant.

Chapitre 3 Installation

Le switch peut être place sur un bureau ou bien fixé au mur.

3.1 Installation du switch sur un bureau

Pour installer le switch sur un bureau, procédez comme suit :

1) Placez le switch sur une surface plane.
2) Inspectez soigneusement l'adaptateur secteur, puis vérifie qu'il est raccordé correctement à une source d'alimentation.
3) Assurez-vous de laisser suffisamment d'espace autour du switch pour une ventilation ajuste.

Remarque :

Ne placez pas d'objet lourd sur le switch.

Pour assurer une connexion par cable stable, veuillez laisser le switch en position horizontale sur le bureau, le panneau blanc sur le dessus.

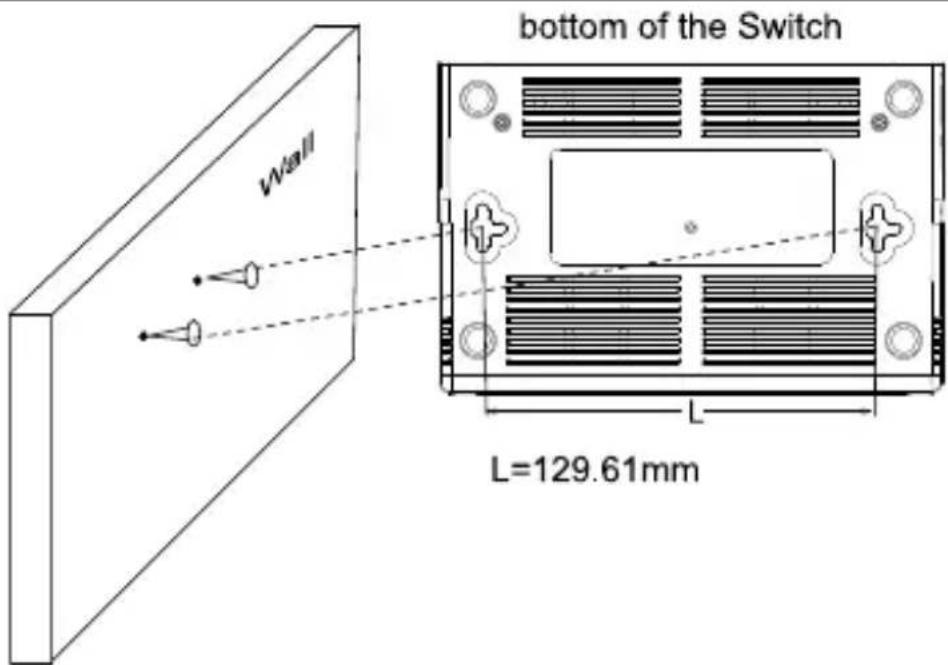

3.2 Installation du switch sur un mur

Deux fentes sont prévues sur le panneau arrêté du switch pour une fixation murale. Pour fixer le switch au mur, veuillez suivre les étapes décrites ci-après.

1) Percez deux trou dans le mur. Insérez les deux vis, une dans chaque trou, et ne les vissez pas complètement afin que leur tête dépasse légèrement.
2) Positionnez les deux fentes au-dessus des deux vis, puis faites descendre le switch pour le fixer.

3.3 Mise sous tension

Mettez le switch sous tension. L'initialisation démarre automatiquement et les indicateurs DEL répondent comme suit :

Nom	Séquence État Signification
Alimentation	Permanente Actif	Mise sous tension
DEL (ports 1 à 8)	1re seconde Actif N/A
	2e seconde Inactif N/A
	3e seconde et au-delà	Inactif	Aucun pérophérique connecté au port correspondant.
		Actif	Un pérophérique 10/100/1000 Mbps est connecté au port correspondant.

Remarque :

Si les indicateurs DEL ne-replyant pas comme précrit ci-dessus, vérifie l'alimentation secteur et ses branchements.

Annexe A : Spécifications

Généralités
Normes IEEE802.3, IEEE E802.3u, IEEE802.3ab
Topologie	En étoile
Protocole CSMA/CD
Vitesse de transfert des données	Ethernet : 10 Mbps (bidirectionnel alterné), 20 Mbps (bidirectionnel simultané)
	Fast Ethernet : 100 Mbps (bidirectionnel alterné), 200 Mbps (bidirectionnel simultané)
	Gigabit Ethernet : 2000 Mbps (bidirectionnel simultané)
Réseau (câble)	10Base-T : Câble UTP catégorie 3, 4, 5 (maximum 100 m) EIA/TIA-568 100Ω STP (maximum 100 m)
	100Base-TX : Câble UTP catégorie 5, 5e (maximum 100 m) EIA/TIA-568 100Ω STP (maximum 100 m)
	1000Base-T : Câble UTP catégorie 5 (maximum 100 m) EIA/TIA-568 100Ω STP (maximum 100 m)
Nombre de ports	5/8 ports RJ45 auto-négociés 10/100/1000 Mbps
Indicateurs lumineux Alim., DEL (1-8)
Méthode de transfert Mode différé
Apprentissage d'adresse MAC	Apprentissage et vieillissement automatiques
Cadence de filtrage de trames	10BASE-T : 14 880 pps/port
	100BASE-TX : 148 800 pps/port
	1000Base-T : 1 488 000 pps/port
Cadence de redirection de trames	10BASE-T: 14 880 pps/port
	100BASE-TX: 148 800 pps/port
	1000Base-T: 1 488 000 pps/port
Propriétés physiques et environnementales
Température de fonctionnement	0 ~40°C (32 ~104°F)
Température de stockage	-40 ~70°C (-40 ~158°F)
Humidité de fonctionnement	10 % ~90 %, sans condensation
Humidité de stockage 5	% ~90 %, sans condensation

Annexe B : Dépannage

1. La diode d'alimentation ne s'allume pas.

Vérifiez que le cordon d'alimentation est correctement branché au switch et assurez-vous que le courant passe.

2. La diode d'etat de liaison ne s'allume pas lorsqu'un pérophérique est connecté sur le port correspondant.

Vérifiez que les connecteurs du cable sont correctement branchés dans le périphérique et le switch, puis que le périphérique est bien branché et fonctionne convenablement. Assurez-vous que le cable ne dépasse pas les 100 metres.
